Page 41 of 340
39
PR
O
Ako nakon ovog postupka
želite odspojiti akumulator,
zaključajte vozilo i pričekajte
najmanje pet minuta, radi uvažavanja
inicijalizacije servisnog brojača.

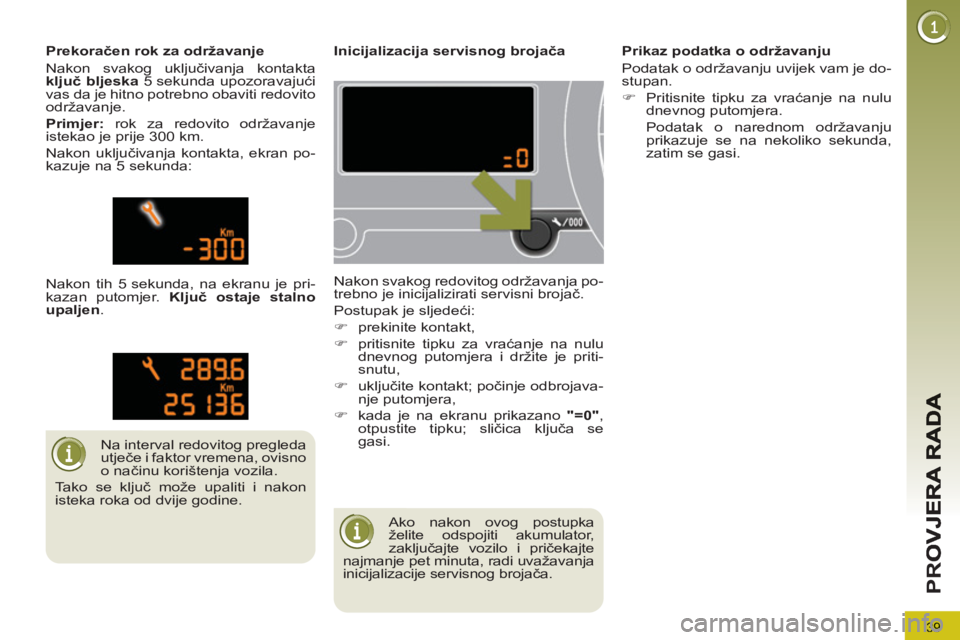

Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja po-
trebno je inicijalizirati servisni brojač.
Postupak je sljedeći:
)
prekinite kontakt,
)
pritisnite tipku za vraćanje na nulu
dnevnog putomjera i držite je priti-
snutu,
)
uključite kontakt; počinje odbrojava-
nje putomjera,
)
kada je na ekranu prikazano "=0"
,
otpustite tipku; sličica ključa se
gasi.
Na interval redovitog pregleda
utječe i faktor vremena, ovisno
o načinu korištenja vozila.
Tako se ključ može upaliti i nakon
isteka roka od dvije godine.
Prekoračen rok za održavanje
Nakon svakog uključivanja kontakta
ključ bljeska
5 sekunda upozoravajući
vas da je hitno potrebno obaviti redovito
održavanje.
Primjer:
rok za redovito održavanje
istekao je prije 300 km.
Nakon uključivanja kontakta, ekran po-
kazuje na 5 sekunda:
Nakon tih 5 sekunda, na ekranu je pri-
kazan putomjer. Ključ ostaje stalno
upaljen
.
Prikaz podatka o održavanju
Podatak o održavanju uvijek vam je do-
stupan.
)
Pritisnite tipku za vraćanje na nulu
dnevnog putomjera.
Podatak o narednom održavanju
prikazuje se na nekoliko sekunda,
zatim se gasi.
Page 42 of 340
PR
O
Provjera razine ulja pouzdana
je samo ako se vozilo nalazi na
ravnoj podlozi i ako je od gaše-
nja motora prošlo više od 30 minuta.

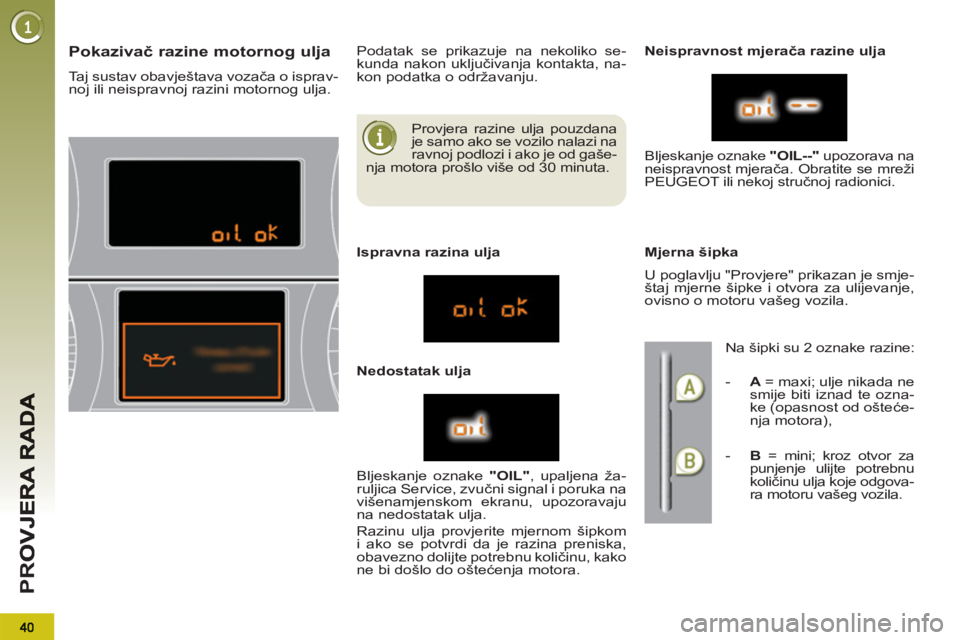

Pokazivač razine motornog ulja
Taj sustav obavještava vozača o isprav-
noj ili neispravnoj razini motornog ulja. Podatak se prikazuje na nekoliko se-
kunda nakon uključivanja kontakta, na-
kon podatka o održavanju.
Ispravna razina ulja
Nedostatak ulja
Neispravnost mjerača razine ulja
Mjerna šipka
Bljeskanje oznake "OIL"
, upaljena ža-
ruljica Service, zvučni signal i poruka na
višenamjenskom ekranu, upozoravaju
na nedostatak ulja.
Razinu ulja provjerite mjernom šipkom
i ako se potvrdi da je razina preniska,
obavezno dolijte potrebnu količinu, kako
ne bi došlo do oštećenja motora. Bljeskanje oznake "OIL--"
upozorava na
neispravnost mjerača. Obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
U poglavlju "Provjere" prikazan je smje-
štaj mjerne šipke i otvora za ulijevanje,
ovisno o motoru vašeg vozila.
Na šipki su 2 oznake razine:
- A
= maxi; ulje nikada ne
smije biti iznad te ozna-
ke (opasnost od ošteće-
nja motora),
- B
= mini; kroz otvor za
punjenje ulijte potrebnu
količinu ulja koje odgova-
ra motoru vašeg vozila.
Page 43 of 340
41
PR
O

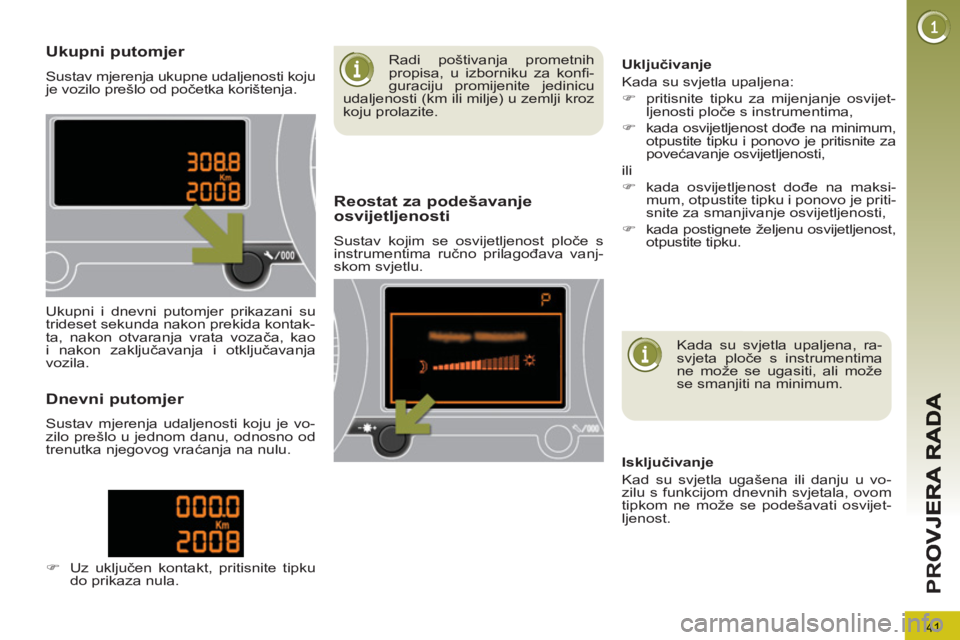

Ukupni putomjer
Sustav mjerenja ukupne udaljenosti koju
je vozilo prešlo od početka korištenja.
Reostat za podešavanje
osvijetljenosti
Sustav kojim se osvijetljenost ploče s
instrumentima ručno prilagođava vanj-
skom svjetlu.
Ukupni i dnevni putomjer prikazani su
trideset sekunda nakon prekida kontak-
ta, nakon otvaranja vrata vozača, kao
i nakon zaključavanja i otključavanja
vozila.
Dnevni putomjer
Sustav mjerenja udaljenosti koju je vo-
zilo prešlo u jednom danu, odnosno od
trenutka njegovog vraćanja na nulu.
)
Uz uključen kontakt, pritisnite tipku
do prikaza nula.
Kada su svjetla upaljena, ra-
svjeta ploče s instrumentima
ne može se ugasiti, ali može
se smanjiti na minimum.
Isključivanje
Kad su svjetla ugašena ili danju u vo-
zilu s funkcijom dnevnih svjetala, ovom
tipkom ne može se podešavati osvijet-
ljenost.
Uključivanje
Kada su svjetla upaljena:
)
pritisnite tipku za mijenjanje osvijet-
ljenosti ploče s instrumentima,
)
kada osvijetljenost dođe na minimum,
otpustite tipku i ponovo je pritisnite za
povećavanje osvijetljenosti,
ili
)
kada osvijetljenost dođe na maksi-
mum, otpustite tipku i ponovo je priti-
snite za smanjivanje osvijetljenosti,
)
kada postignete željenu osvijetljenost,
otpustite tipku.
Radi poštivanja prometnih
propisa, u izborniku za konfi -
guraciju promijenite jedinicu
udaljenosti (km ili milje) u zemlji kroz
koju prolazite.
Page 44 of 340
VIŠ
42
Prikazi na ekranu
Na ekranu se prikazuju sljedeći podaci:
- sat,
- datum,
- vanjska temperatura * (u slučaju
opasnosti od poledice prikazana vri-
jednost bljeska),
- stanje otvora vozila (vrata, prtljaž-
nik...),
-
putno računalo (vidi na kraju poglavlja).
Privremeno se mogu pojavljivati poru-
ke upozorenja (npr. "Emission control
system faulty" (neispravan sustav pro-
čišćavanja) ili informativne poruke (npr.
"Boot open" (otvoren prtljažnik). Neke
od tih poruka možete izbrisati pritiskom
na tipku "ESC"
.
(BEZ AUTORADIJA) Tipke
Glavni izbornik
Za upravljanje ekranom postoje tri tipke:
- "ESC"
, za odustajanje od trenutne
radnje,
- "MENU"
, za nizanje izbornika ili po-
dizbornika,
- "OK"
, za označavanje željenog iz-
bornika ili podizbornika.
)
Pritiscima na tipku "MENU"
prika-
zuju se pojedini izbornici u glavnom
izborniku
:
- konfi guracija vozila,
- opcije,
- podešavanja prikaza,
- jezici,
- mjerne jedinice.
)
Pritiskom na tipku "OK"
otvara se
označeni izbornik.
* Samo uz klima uređaj.
Page 45 of 340
VIŠ
43

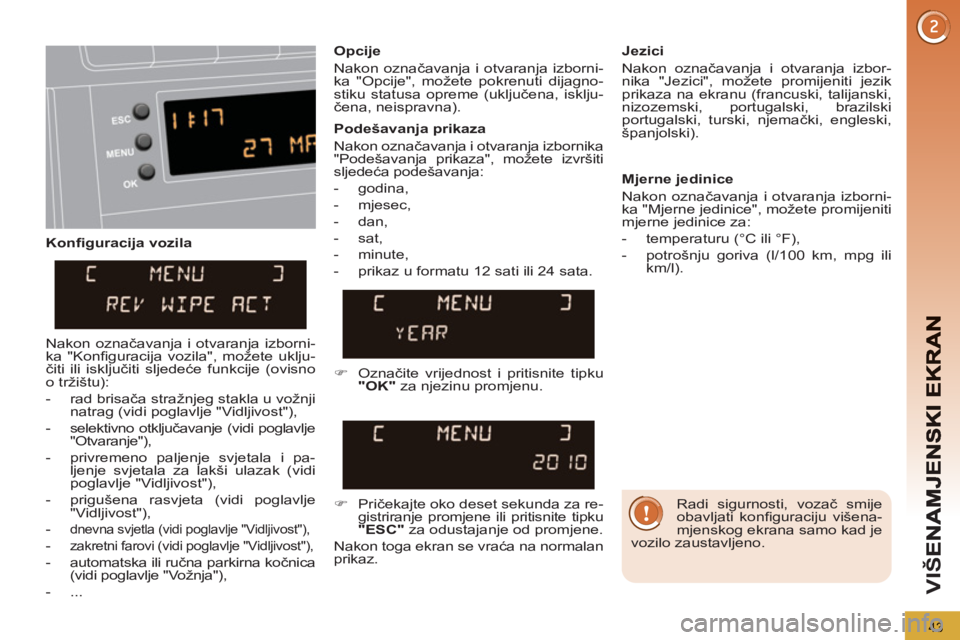

Konfi guracija vozila
Opcije
Nakon označavanja i otvaranja izborni-
ka "Opcije", možete pokrenuti dijagno-
stiku statusa opreme (uključena, isklju-
čena, neispravna).
Jezici
Nakon označavanja i otvaranja izbor-
nika "Jezici", možete promijeniti jezik
prikaza na ekranu (francuski, talijanski,
nizozemski, portugalski, brazilski
portugalski, turski, njemački, engleski,
španjolski).
Podešavanja prikaza
Nakon označavanja i otvaranja izbornika
"Podešavanja prikaza", možete izvršiti
sljedeća podešavanja:
- godina,
- mjesec,
- dan,
- sat,
- minute,
- prikaz u formatu 12 sati ili 24 sata.
Mjerne jedinice
Nakon označavanja i otvaranja izborni-
ka "Mjerne jedinice", možete promijeniti
mjerne jedinice za:
- temperaturu (°C ili °F),
- potrošnju goriva (l/100 km, mpg ili
km/l).
)
Označite vrijednost i pritisnite tipku
"OK"
za njezinu promjenu.
)
Pričekajte oko deset sekunda za re-
gistriranje promjene ili pritisnite tipku
"ESC"
za odustajanje od promjene.
Nakon toga ekran se vraća na normalan
prikaz.
Nakon označavanja i otvaranja izborni-
ka "Konfi guracija vozila", možete uklju-
čiti ili isključiti sljedeće funkcije (ovisno
o tržištu):
- rad brisača stražnjeg stakla u vožnji
natrag (vidi poglavlje "Vidljivost"),
- selektivno otključavanje (vidi poglavlje
"Otvaranje"),
- privremeno paljenje svjetala i pa-
ljenje svjetala za lakši ulazak (vidi
poglavlje "Vidljivost"),
- prigušena rasvjeta (vidi poglavlje
"Vidljivost"),
-
dnevna svjetla (vidi poglavlje "Vidljivost"),
- zakretni farovi (vidi poglavlje "Vidljivost"),
- automatska ili ručna parkirna kočnica
(vidi poglavlje "Vožnja"),
- ...
Radi sigurnosti, vozač smije
obavljati konfi guraciju višena-
mjenskog ekrana samo kad je
vozilo zaustavljeno.
Page 46 of 340
VIŠ
44

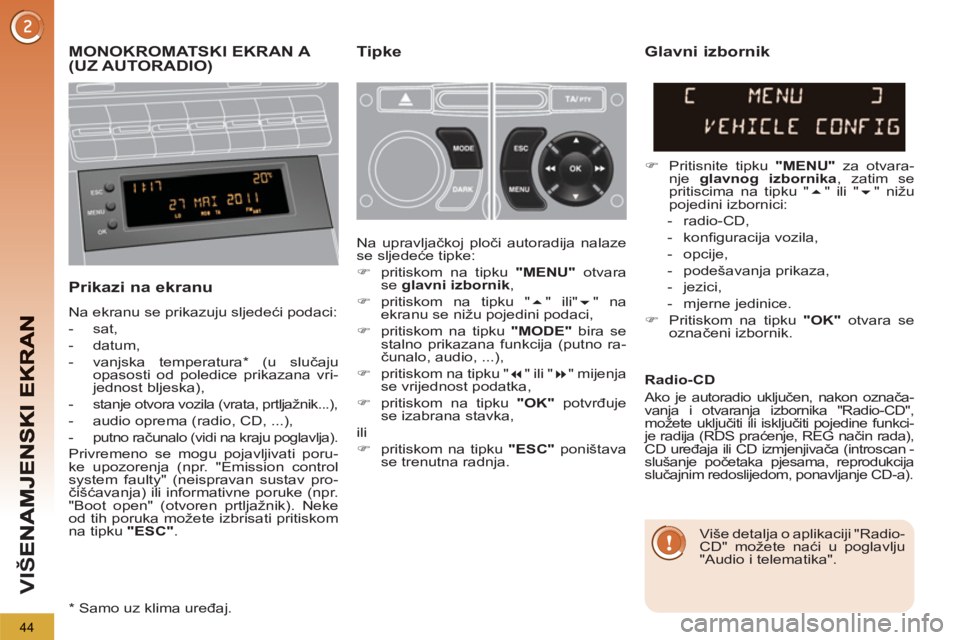

MONOKROMATSKI EKRAN A (UZ AUTORADIO) Tipke
Prikazi na ekranu
Na ekranu se prikazuju sljedeći podaci:
- sat,
- datum,
- vanjska temperatura * (u slučaju
opasosti od poledice prikazana vri-
jednost bljeska),
- stanje otvora vozila (vrata, prtljažnik...),
- audio oprema (radio, CD, ...),
-
putno računalo (vidi na kraju poglavlja).
Privremeno se mogu pojavljivati poru-
ke upozorenja (npr. "Emission control
system faulty" (neispravan sustav pro-
čišćavanja) ili informativne poruke (npr.
"Boot open" (otvoren prtljažnik). Neke
od tih poruka možete izbrisati pritiskom
na tipku "ESC"
.
Glavni izbornik
)
Pritisnite tipku "MENU"
za otvara-
nje glavnog izbornika
, zatim se
pritiscima na tipku "
" ili "
" nižu
pojedini izbornici:
- radio-CD,
- konfi guracija vozila,
- opcije,
- podešavanja prikaza,
- jezici,
- mjerne jedinice.
)
Pritiskom na tipku "OK"
otvara se
označeni izbornik. Na upravljačkoj ploči autoradija nalaze
se sljedeće tipke:
)
pritiskom na tipku "MENU"
otvara
se glavni izbornik
,
)
pritiskom na tipku "
" ili"
" na
ekranu se nižu pojedini podaci,
)
pritiskom na tipku "MODE"
bira se
stalno prikazana funkcija (putno ra-
čunalo, audio, ...),
)
pritiskom na tipku "
" ili "
" mijenja
se vrijednost podatka,
)
pritiskom na tipku "OK"
potvrđuje
se izabrana stavka,
ili
)
pritiskom na tipku "ESC"
poništava
se trenutna radnja.
Radio-CD
Ako je autoradio uključen, nakon označa-
vanja i otvaranja izbornika "Radio-CD",
možete uključiti ili isključiti pojedine funkci-
je radija (RDS praćenje, REG način rada),
CD uređaja ili CD izmjenjivača (introscan -
slušanje početaka pjesama, reprodukcija
slučajnim redoslijedom, ponavljanje CD-a).
*
Samo uz klima uređaj. Više detalja o aplikaciji "Radio-
CD" možete naći u poglavlju
"Audio i telematika".
Page 47 of 340
VIŠ
45
Radi sigurnosti, konfi guraciju
višenamjenskog ekrana vo-
zač smije obavljati samo kad
je vozilo zaustavljeno.
Podešavanja prikaza
Nakon označavanja i otvaranja izborni-
ka "Podešavanja prikaza", možete na-
mjestiti sljedeće podatke:
- godina,
- mjesec,
- dan,
- sat,
- minute,
- prikaz u formatu 12 sati ili 24 sata.
Jezici
Nakon označavanja i otvaranja izbornika
"Jezici", možete promijeniti jezik prikaza na
ekranu (francuski, talijanski, nizozemski,
portugalski, brazilski portugalski, turski,
njemački, engleski, španjolski).
Mjerne jedinice
Nakon označavanja i otvaranja izborni-
ka "Mjerne jedinice", možete promijeniti
mjerne jedinice za:
- temperaturu (°C ili °F),
- potrošnju goriva (l/100 km, mpg ili
km/l).
)
Označite jedan podatak i promijeni-
te njegovu vrijednost tipkom "
" ili
"
".
)
Pritiskom na tipku "
" ili "
" prela-
zite na prethodni, odnosno sljedeći
podatak koji želite podesiti.
)
Pritiskom na tipku "OK"
izmjene se
spremaju i vraćate se na osnovni
prikaz, a pritiskom na tipku "ESC"
podešene vrijednosti se poništavaju.

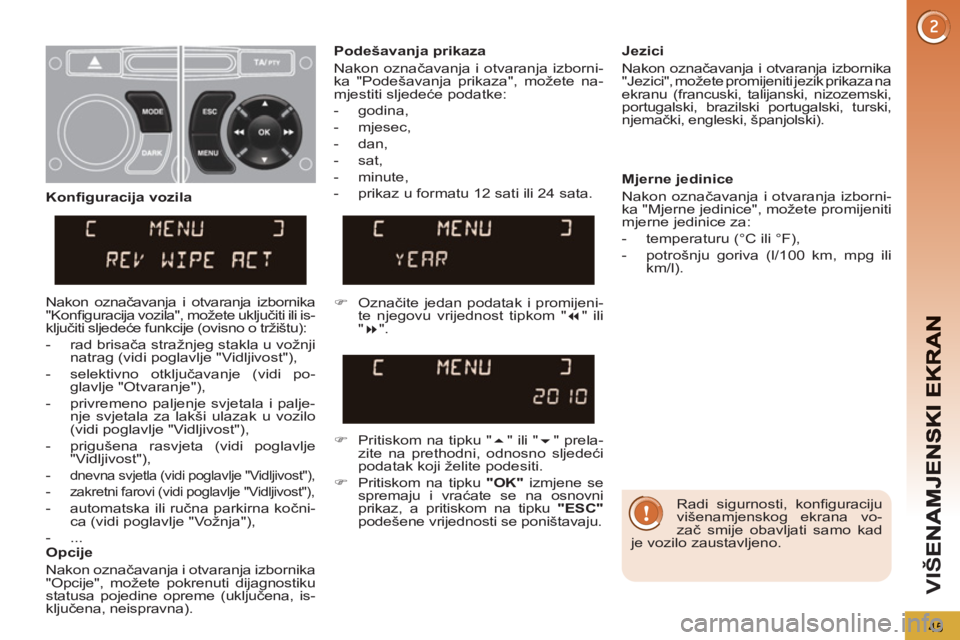

Konfi guracija vozila
Nakon označavanja i otvaranja izbornika
"Konfi guracija vozila", možete uključiti ili is-
ključiti sljedeće funkcije (ovisno o tržištu):
- rad brisača stražnjeg stakla u vožnji
natrag (vidi poglavlje "Vidljivost"),
- selektivno otključavanje (vidi po-
glavlje "Otvaranje"),
- privremeno paljenje svjetala i palje-
nje svjetala za lakši ulazak u vozilo
(vidi poglavlje "Vidljivost"),
- prigušena rasvjeta (vidi poglavlje
"Vidljivost"),
-
dnevna svjetla (vidi poglavlje "Vidljivost"),
- zakretni farovi (vidi poglavlje "Vidljivost"),
- automatska ili ručna parkirna kočni-
ca (vidi poglavlje "Vožnja"),
- ...
Opcije
Nakon označavanja i otvaranja izbornika
"Opcije", možete pokrenuti dijagnostiku
statusa pojedine opreme (uključena, is-
ključena, neispravna).
Page 48 of 340
VIŠ
46
MONOKROMATSKI EKRAN C (UZ WIP SOUND)
Glavni izbornik
Prikazi na ekranu
Na ekranu se prikazuju sljedeći podaci:
- sat,
- datum,
- vanjska temperatura * (u slučaju
opasnosti od poledice prikazana vri-
jednost bljeska),
- stanje otvora vozila (vrata, prtljažnik...),
- audio oprema (radio, CD...),
- podaci putnog računala (vidi na kra-
ju poglavlja).
Privremeno se mogu prikazivati poru-
ke upozorenja (npr. "Emission control
system faulty" (neispravan sustav pro-
čišćavanja) ili informativne poruke (npr.
"Automatic switching on of the lights ac-
tivated" (uključeno automatsko paljenje
svjetala). Takve poruke možete obrisati
pritiskom na tipku " ESC
".
Izbornik "Audio funkcije"
Tipke
Na upravljačkoj ploči autoradija nalaze
se sljedeće tipke:
)
pritiskom na tipku " MENU
" otvara se
glavni izbornik
,
)
pritiskom na tipku "
" ili "
" na
ekranu se nižu pojedini podaci,
)
pritiskom na tipku " MODE
" bira se
stalno prikazana funkcija (putno ra-
čunalo, audio, ...),
)
pritiskom na tipku "
" ili "
" mijenja
se vrijednost podatka,
)
pritiskom na tipku " OK
" potvrđuje se
izabrana stavka,
ili
)
pritiskom na tipku " ESC
" poništava
se trenutna radnja.
)
Otvorite glavni izbornik
pritiskom
na tipku "MENU"
:
- audio funkcije,
- putno računalo (vidi na kraju
poglavlja),
- osobne postavke - konfi guracija,
- telefon (komplet za telefoniranje
bez ruku Bluetooth).
)
Pritiskom na tipku "
" ili "
" ozna-
čite željeni izbornik, zatim potvrdite
pritiskom na tipku " OK
".
*
Samo uz klima uređaj.
Ako je autoradio uključen, nakon označavanja
i otvaranja izbornika "Radio-CD", možete uklju-
čiti ili isključiti pojedine funkcije radija (RDS
praćenje, REG način rada), CD uređaja (intros-
can - slušanje početaka pjesama, reprodukcija
slučajnim redoslijedom, ponavljanje CD-a).
Više detalja o aplikaciji "Audio
funkcije" možete naći u poglavlju
"Audio i telematika", u dijelu koji
se odnosi na WIP Sound.
Page 49 of 340
VIŠ
47

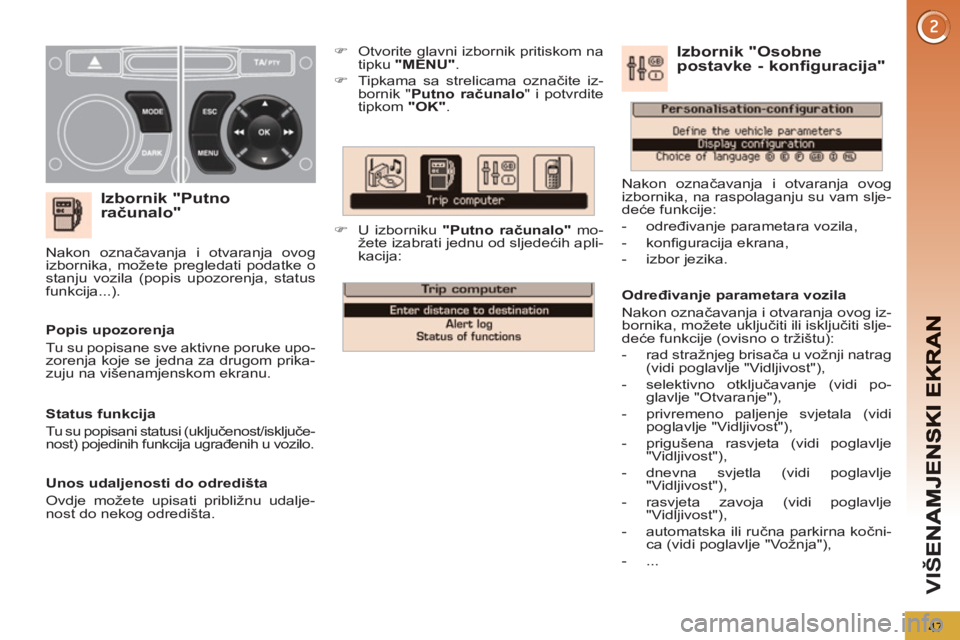

Izbornik "Putno
računalo"
)
Otvorite glavni izbornik pritiskom na
tipku "MENU"
.
)
Tipkama sa strelicama označite iz-
bornik " Putno računalo
" i potvrdite
tipkom "OK"
.
)
U izborniku "Putno računalo"
mo-
žete izabrati jednu od sljedećih apli-
kacija:
Popis upozorenja
Tu su popisane sve aktivne poruke upo-
zorenja koje se jedna za drugom prika-
zuju na višenamjenskom ekranu. Nakon označavanja i otvaranja ovog
izbornika, možete pregledati podatke o
stanju vozila (popis upozorenja, status
funkcija...).
Određivanje parametara vozila
Nakon označavanja i otvaranja ovog iz-
bornika, možete uključiti ili isključiti slje-
deće funkcije (ovisno o tržištu):
- rad stražnjeg brisača u vožnji natrag
(vidi poglavlje "Vidljivost"),
- selektivno otključavanje (vidi po-
glavlje "Otvaranje"),
- privremeno paljenje svjetala (vidi
poglavlje "Vidljivost"),
- prigušena rasvjeta (vidi poglavlje
"Vidljivost"),
- dnevna svjetla (vidi poglavlje
"Vidljivost"),
- rasvjeta zavoja (vidi poglavlje
"Vidljivost"),
- automatska ili ručna parkirna kočni-
ca (vidi poglavlje "Vožnja"),
- ...
Izbornik "Osobnepostavke - konfiguracija"
Nakon označavanja i otvaranja ovog
izbornika, na raspolaganju su vam slje-
deće funkcije:
- određivanje parametara vozila,
- konfi guracija ekrana,
- izbor jezika.
Status funkcija
Tu su popisani statusi (uključenost/isključe-
nost) pojedinih funkcija ugrađenih u vozilo.
Unos udaljenosti do odredišta
Ovdje možete upisati približnu udalje-
nost do nekog odredišta.
Page 50 of 340
VIŠ
48

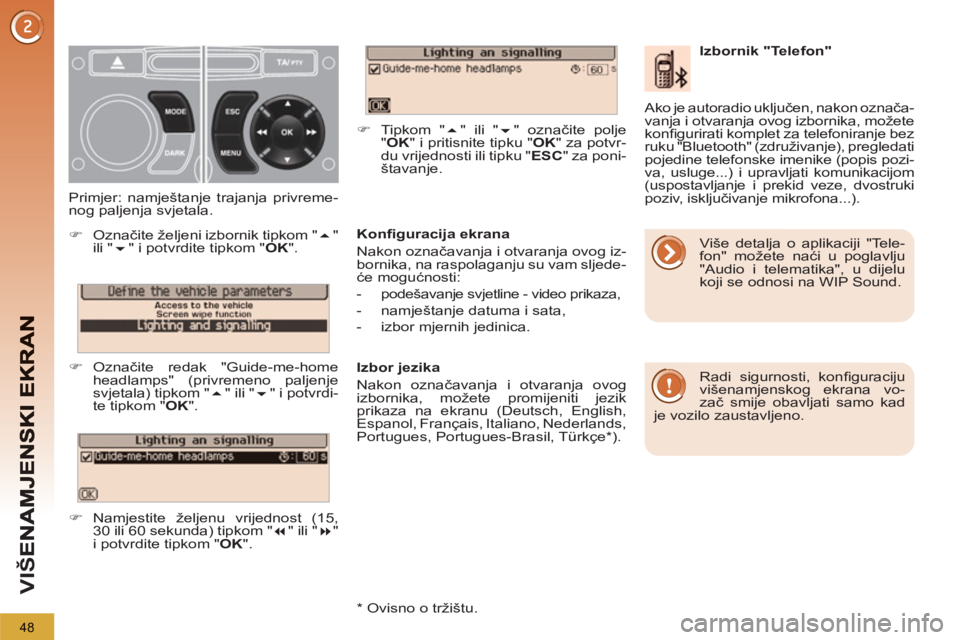

Konfi guracija ekrana
Nakon označavanja i otvaranja ovog iz-
bornika, na raspolaganju su vam sljede-
će mogućnosti:
- podešavanje svjetline - video prikaza,
- namještanje datuma i sata,
- izbor mjernih jedinica.
Izbor jezika
Nakon označavanja i otvaranja ovog
izbornika, možete promijeniti jezik
prikaza na ekranu (Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Portugues, Portugues-Brasil, Türkçe * ). Primjer: namještanje trajanja privreme-
nog paljenja svjetala.
)
Označite željeni izbornik tipkom "
"
ili "
" i potvrdite tipkom " OK
".
)
Označite redak "Guide-me-home
headlamps" (privremeno paljenje
svjetala) tipkom "
" ili "
" i potvrdi-
te tipkom " OK
".
)
Namjestite željenu vrijednost (15,
30 ili 60 sekunda) tipkom "
" ili "
"
i potvrdite tipkom " OK
".
)
Tipkom "
" ili "
" označite polje
" OK
" i pritisnite tipku " OK
" za potvr-
du vrijednosti ili tipku " ESC
" za poni-
štavanje.
* Ovisno o tržištu.
Izbornik "Telefon"
Radi sigurnosti, konfi guraciju
višenamjenskog ekrana vo-
zač smije obavljati samo kad
je vozilo zaustavljeno. Više detalja o aplikaciji "Tele-
fon" možete naći u poglavlju
"Audio i telematika", u dijelu
koji se odnosi na WIP Sound. Ako je autoradio uključen, nakon označa-
vanja i otvaranja ovog izbornika, možete
konfi gurirati komplet za telefoniranje bez
ruku "Bluetooth" (združivanje), pregledati
pojedine telefonske imenike (popis pozi-
va, usluge...) i upravljati komunikacijom
(uspostavljanje i prekid veze, dvostruki
poziv, isključivanje mikrofona...).
