PRAKTISKE OPLYSNINGER

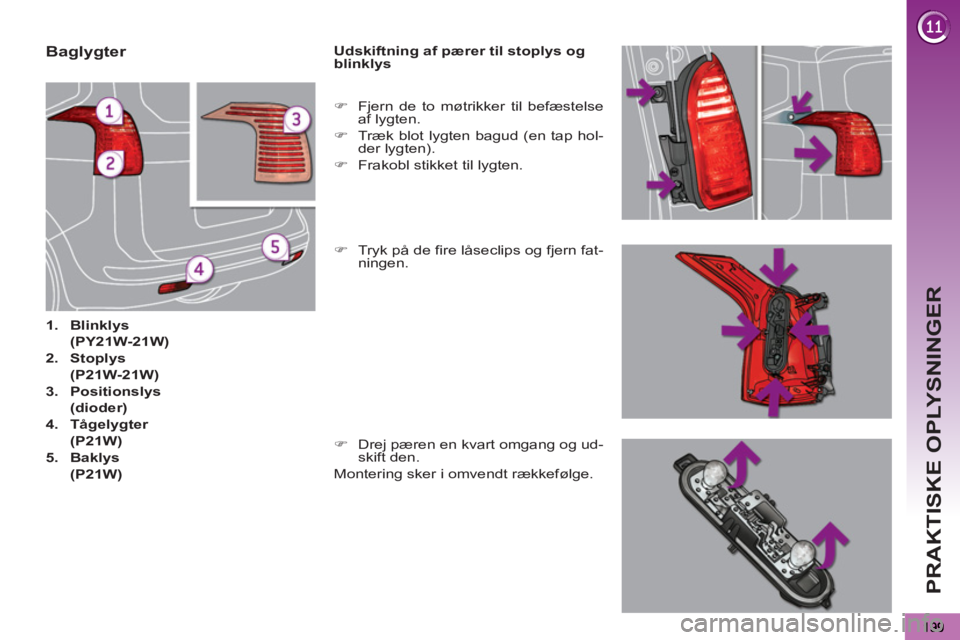

Baglygter



1.
Blinklys

(PY21W-21W)


2.
Stoplys

(P21W-21W)


3.
Positionslys

(dioder)


4.
TÃ¥gelygter

(P21W)




5.
Baklys

(P21W)


Udskiftning af pærer til stoplys og
blinklys

)
Tryk på de fire låseclips og fjern fat-
ningen.

)
Fjern de to møtrikker til befæstelse
af lygten.

)
Træk blot lygten bagud (en tap hol-
der lygten).

)
Frakobl stikket til lygten.

)
Drej pæren en kvart omgang og ud-
skift den.
Montering sker i omvendt rækkefølge.

PRAKTISKE OPLYSNINGER
200

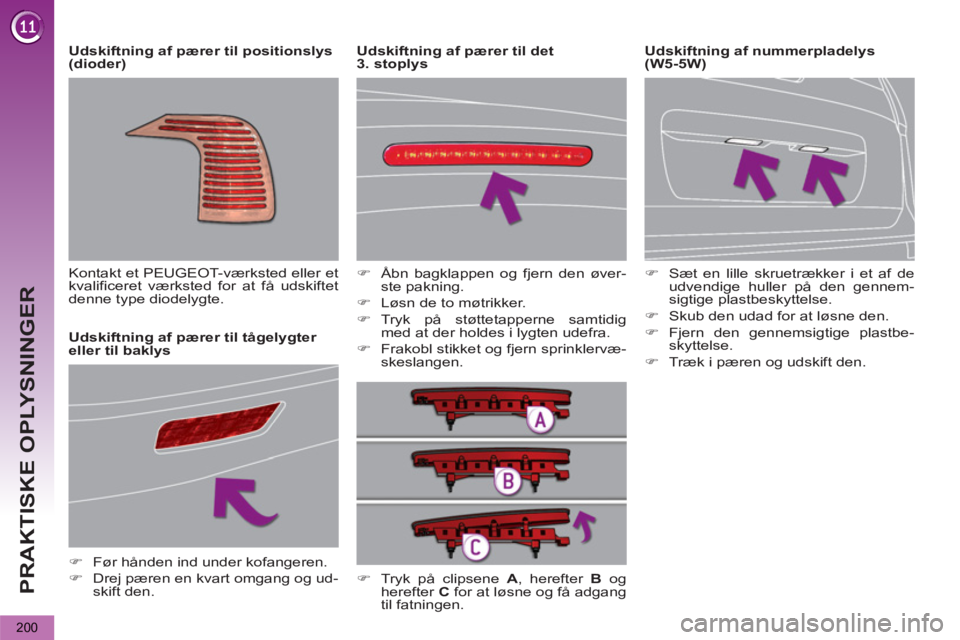

Udskiftning af pærer til det
3. stoplys

















Udskiftning af pærer til tågelygter
eller til baklys


)
Før hånden ind under kofangeren.

)
Drej pæren en kvart omgang og ud-
skift den.



)
Åbn bagklappen og fjern den øver-
ste pakning.

)
Løsn de to møtrikker.

)
Tryk på støttetapperne samtidig
med at der holdes i lygten udefra.

)
Frakobl stikket og fjern sprinklervæ-
skeslangen.

)
Tryk på clipsene A
, herefter B
og
herefter C
for at løsne og få adgang
til fatningen.

Udskiftning af pærer til positionslys
(dioder)
Kontakt et PEUGEOT-værksted eller et
kvalificeret værksted for at få udskiftet
denne type diodelygte.


)
Sæt en lille skruetrækker i et af de
udvendige huller på den gennem-
sigtige plastbeskyttelse.

)
Skub den udad for at løsne den.

)
Fjern den gennemsigtige plastbe-
skyttelse.

)
Træk i pæren og udskift den.


Udskiftning af nummerpladelys
(W5-5W)

PRAKTISKE OPLYSNINGER
201
PEUGEOT fralægger sig et-
hvert ansvar for de udgifter,
der påløber til reparation af bi-
len, eller de fejl, som skyldes instal-
lation af tilbehør, som ikke er leveret
eller anbefalet af PEUGEOT, og som
ikke er installeret i henhold til deres
anvisninger, specielt vedrørende
ekstraudstyr, der samlet forbruger
mere end 10 milliampere.

Montering af elektrisk
tilbehør
Bilens elektriske system er
beregnet til at fungere med standard-
eller ekstraudstyr.
Kontakt et PEUGEOT-værksted eller
et kvalificeret værksted, før du instal-
lerer andet udstyr eller elektrisk tilbe-
hør i bilen.

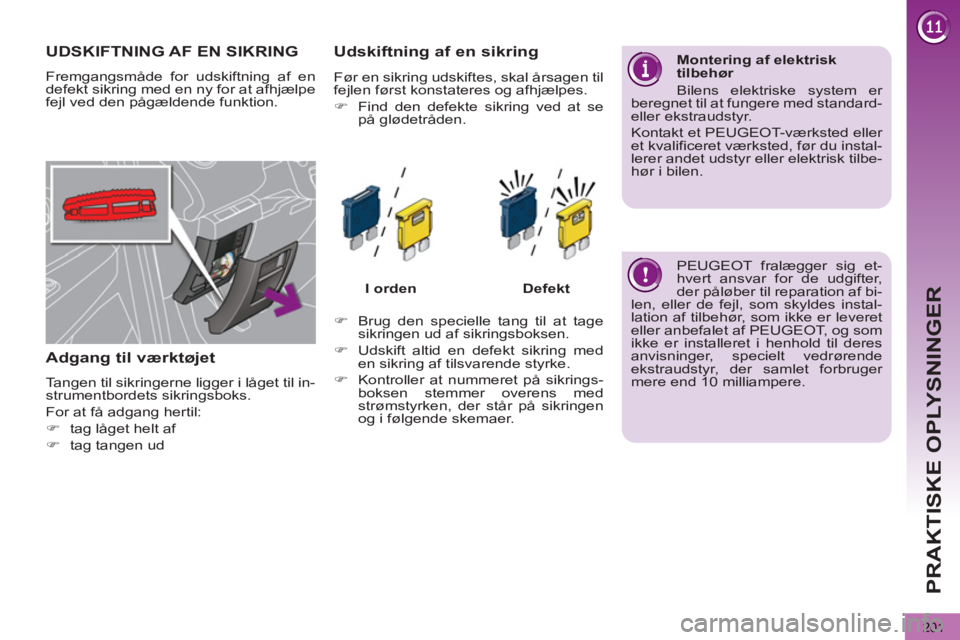

UDSKIFTNING AF EN SIKRING
Fremgangsmåde for udskiftning af en
defekt sikring med en ny for at afhjælpe
fejl ved den pågældende funktion.

Adgang til værktøjet

Tangen til sikringerne ligger i låget til in-
strumentbordets sikringsboks.
For at få adgang hertil:


)
tag låget helt af

)
tag tangen ud



Udskiftning af en sikring




)
Brug den specielle tang til at tage
sikringen ud af sikringsboksen.

)
Udskift altid en defekt sikring med
en sikring af tilsvarende styrke.

)
Kontroller at nummeret på sikrings-
boksen stemmer overens med
strømstyrken, der står på sikringen
og i følgende skemaer.


I orden



Defekt


Før en sikring udskiftes, skal årsagen til
fejlen først konstateres og afhjælpes.


)
Find den defekte sikring ved at se
på glødetråden.

PRAKTISKE OPLYSNINGER
202

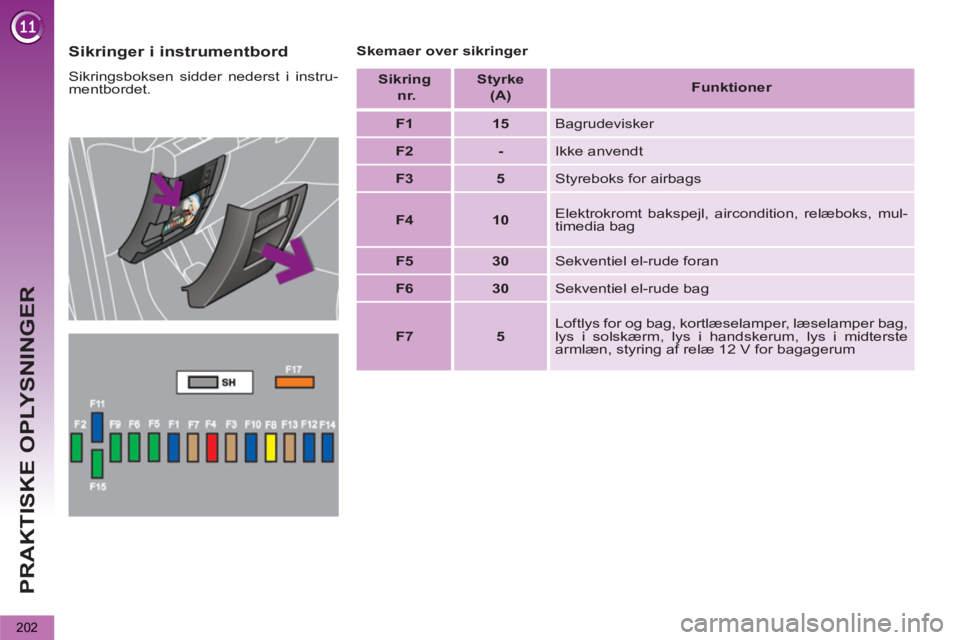

Sikringer i instrumentbord

Sikringsboksen sidder nederst i instru-
mentbordet.
Skemaer over sikringer

Sikring
nr.

Styrke
(A)

Funktioner




F1


15

Bagrudevisker


F2


-

Ikke anvendt


F3


5

Styreboks for airbags


F4


10
Elektrokromt bakspejl, aircondition, relæboks, mul-
timedia bag


F5


30

Sekventiel el-rude foran


F6


30

Sekventiel el-rude bag


F7


5
Loftlys for og bag, kortlæselamper, læselamper bag,
lys i solskærm, lys i handskerum, lys i midterste
armlæn, styring af relæ 12 V for bagagerum

PRAKTISKE OPLYSNINGER
203

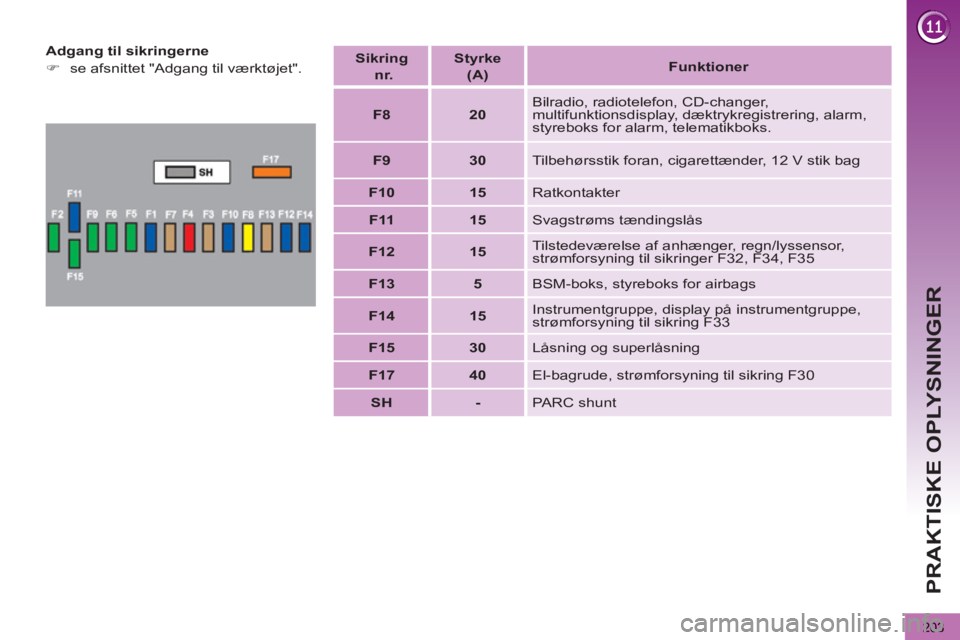

Adgang til sikringerne


)
se afsnittet "Adgang til værktøjet".

Sikring
nr.

Styrke
(A)

Funktioner



F8



20

Bilradio, radiotelefon, CD-changer,
multifunktionsdisplay, dæktrykregistrering, alarm,
styreboks for alarm, telematikboks.


F9



30

Tilbehørsstik foran, cigarettænder, 12 V stik bag


F10



15

Ratkontakter


F11



15

Svagstrøms tændingslås


F12



15

Tilstedeværelse af anhænger, regn/lyssensor,
strømforsyning til sikringer F32, F34, F35


F13



5

BSM-boks, styreboks for airbags


F14



15

Instrumentgruppe, display på instrumentgruppe,
strømforsyning til sikring F33


F15



30

Låsning og superlåsning


F17



40

El-bagrude, strømforsyning til sikring F30


SH



-

PARC shunt

PRAKTISKE OPLYSNINGER
204

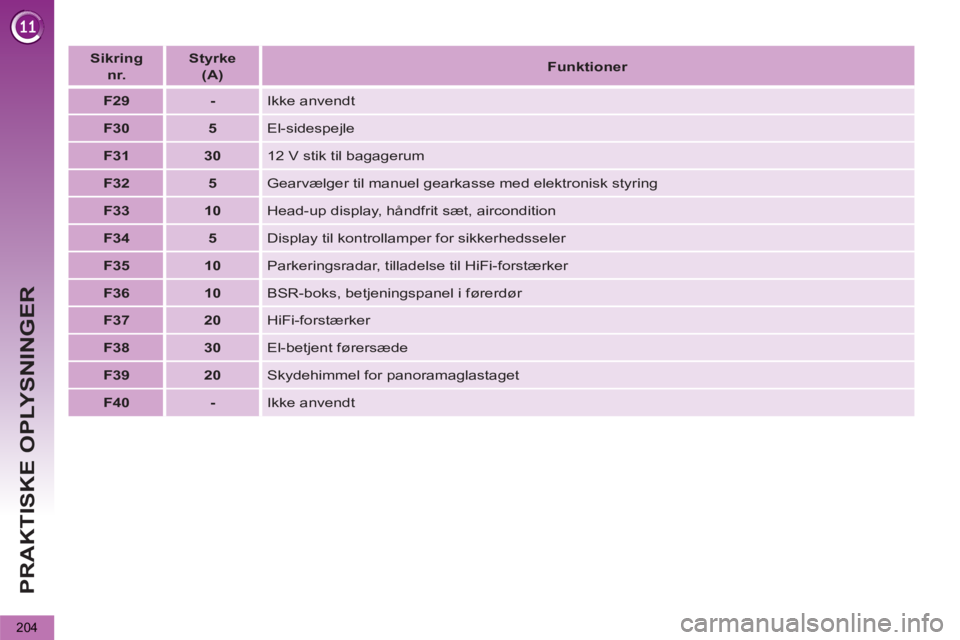

Sikring
nr.

Styrke

(A)


Funktioner



F29



-

Ikke anvendt


F30



5

El-sidespejle


F31



30

12 V stik til bagagerum


F32



5

Gearvælger til manuel gearkasse med elektronisk styring


F33



10

Head-up display, håndfrit sæt, aircondition


F34



5

Display til kontrollamper for sikkerhedsseler


F35



10

Parkeringsradar, tilladelse til HiFi-forstærker


F36



10

BSR-boks, betjeningspanel i førerdør


F37



20

HiFi-forstærker


F38



30

El-betjent førersæde


F39



20

Skydehimmel for panoramaglastaget


F40



-

Ikke anvendt

PRAKTISKE OPLYSNINGER
205

Sikringer i motorrum

Sikringsboksen sidder i motorrummet
lige ved batteriet.

Adgang til sikringerne


)
Løsn låget

)
Skift sikringen (se pågældende af-
snit)

)
Efter indgrebet lukkes låget meget
omhyggeligt for at sikre, at sikrings-
boksen er tæt

Skemaer over sikringer

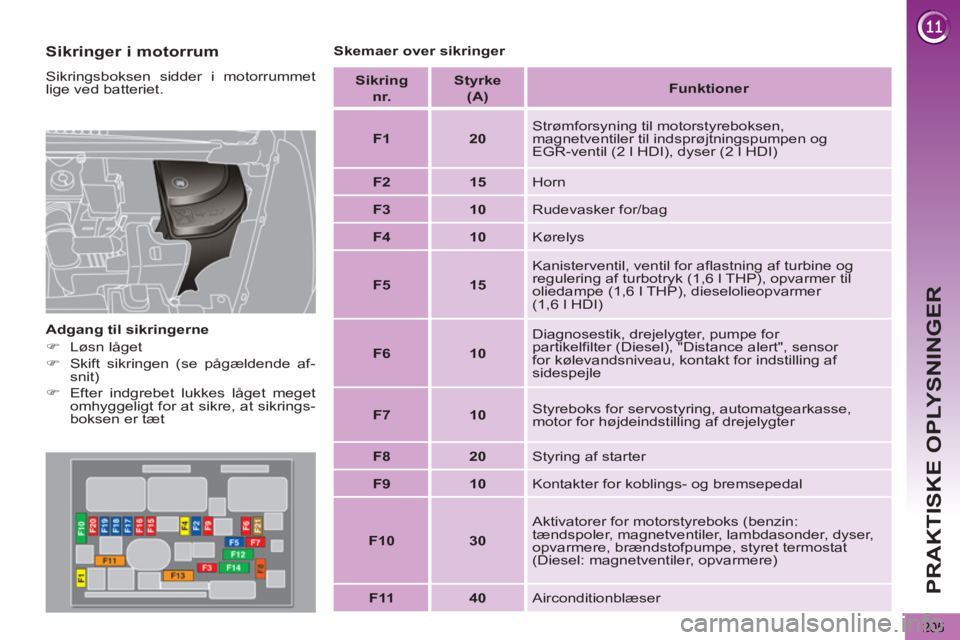

Sikring
n r.

Styrke
(A)

Funktioner



F1



20

Strømforsyning til motorstyreboksen,
magnetventiler til indsprøjtningspumpen og
EGR-ventil (2 l HDI), dyser (2 l HDI)


F2



15

Horn


F3



10

Rudevasker for/bag


F4



10

Kørelys


F5



15

Kanisterventil, ventil for aflastning af turbine og
regulering af turbotryk (1,6 l THP), opvarmer til
oliedampe (1,6 l THP), dieselolieopvarmer
(1,6 l HDI)


F6



10

Diagnosestik, drejelygter, pumpe for
partikelfilter (Diesel), "Distance alert", sensor
for kølevandsniveau, kontakt for indstilling af
sidespejle


F7



10

Styreboks for servostyring, automatgearkasse,
motor for højdeindstilling af drejelygter


F8



20

Styring af starter


F9



10

Kontakter for koblings- og bremsepedal


F10



30

Aktivatorer for motorstyreboks (benzin:
tændspoler, magnetventiler, lambdasonder, dyser,
opvarmere, brændstofpumpe, styret termostat
(Diesel: magnetventiler, opvarmere)


F11



40

Airconditionblæser

PRAKTISKE OPLYSNINGER
206

Sikring
nr.

Styrke
(A)

Funktioner



F12



30

Forrudevisker lav/høj hastighed


F13



40

Strømforsyning til BSI-boks (tændingsplus)


F14



30

Luftpumpe


F15



10

Højre fjernlys


F16



10

Venstre fjernlys


F17



15

Venstre nærlys


F18



15

Højre nærlys


F19



15

Opvarmer til oliedamp (1,6 l VTi), magnetventil
for regulering af turbotryk (Diesel), sensor for
kølevandsniveau (Diesel)


F20



10

Styret termostat, VTC-magnetventiler,
magnetventil for regulering af turbotryk (Diesel),
sensor for kølevandsniveau (Diesel)


F21



5

Strømforsyning til relæ for motorblæsergruppe,
styring af relæ for Valvetronic (1,6 l VTi), turbokøling
(1,6 l THP), luftmassemåler (1,6 l HDI)

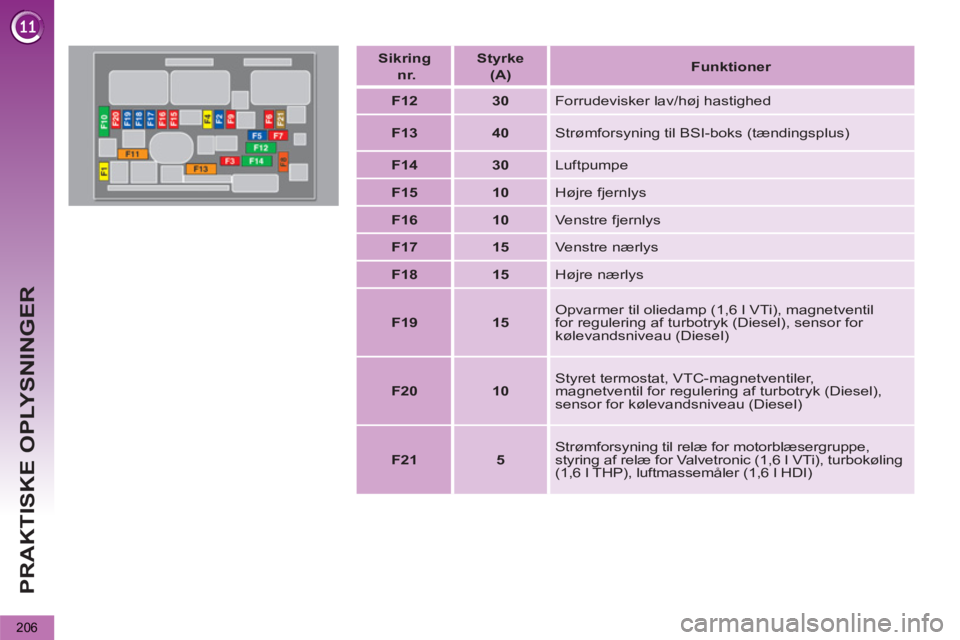

PRAKTISKE OPLYSNINGER
207

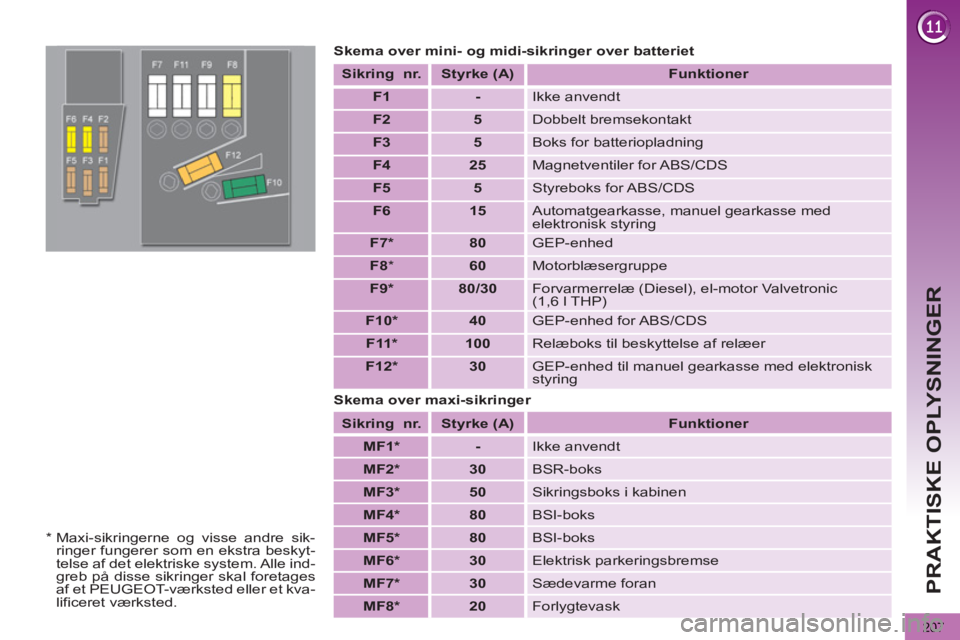

Skema over mini- og midi-sikringer over batteriet

Sikring
nr.

Styrke
(A)

Funktioner



F1



-

Ikke anvendt


F2



5

Dobbelt bremsekontakt


F3



5

Boks for batteriopladning


F4



25

Magnetventiler for ABS/CDS


F5



5

Styreboks for ABS/CDS


F6



15

Automatgearkasse, manuel gearkasse med
elektronisk styring


F7 *



80

GEP-enhed


F8

*


60

Motorblæsergruppe


F9 *



80/30

Forvarmerrelæ (Diesel), el-motor Valvetronic
(1,6 l THP)


F10 *



40

GEP-enhed for ABS/CDS


F11 *



100

Relæboks til beskyttelse af relæer


F12 *



30

GEP-enhed til manuel gearkasse med elektronisk
styring

Sikring
nr.

Styrke
(A)


Funktioner



MF1 *



-

Ikke anvendt


MF2 *



30

BSR-boks


MF3 *



50

Sikringsboks i kabinen


MF4 *



80

BSI-boks


MF5 *



80

BSI-boks


MF6 *



30

Elektrisk parkeringsbremse


MF7 *



30

Sædevarme foran


MF8 *



20

Forlygtevask
Skema over maxi-sikringer

*
Maxi-sikringerne og visse andre sik-
ringer fungerer som en ekstra beskyt-
telse af det elektriske system. Alle ind-
greb på disse sikringer skal foretages
af et PEUGEOT-værksted eller et kva-
lificeret værksted.

PRAKTISKE OPLYSNINGER
208




12 V BATTERI





Adgang til batteri

Batteriet er placeret i motorrummet.
Sådan får du adgang til batteriet:


)
Åbn motorhjelmen med først det
indvendige og så det udvendige be-
tjeningsgreb.

)
Sæt holdestangen fast.

)
Tag plastdækslet af for at få adgang
til (+) polen.

)
Tag eventuelt sikringsboksen ud for
at fjerne batteriet.


Frakobling af (+) polen


)
Løft batteriklemmen D
helt for at op-
låse polskoen E
.


Tilkobling af (+) polen


)
Sæt kablets åbne polsko E
på bat-
teriets pol (+).

)
Tryk lodret på polskoen E
for at sæt-
te den på batteriet.

)
LÃ¥s polskoen ved at fjerne tappen
og herefter vippe batteriklemmen D

ned.
Tryk ikke hårdt på batteriklem-
men, da den ikke kan låses,
hvis polskoen sidder forkert.
Start forfra.






Denne mærkats tilstedeværelse angi-
ver, at der anvendes et blyholdigt 12 V
batteri med særlige specifikationer, der
i tilfælde af udskiftning eller frakobling
kræver, at et aut. PEUGEOT-værksted
eller et kvalificeret værksted kontaktes.
Hvis disse instrukser ikke overholdes,
kan det medføre et for tidligt slid af bat-
teriet.

Efter genmontering af batteriet vil Stop
& Start-systemet først være aktivt efter
nogle timer. Tiden afhænger af de kli-
matiske forhold og af batteriets ladetil-
stand (op til ca. 8 timer).

Opladning af Stop & Start-systemets
batteri kræver ikke frakobling.
Fremgangsmåde for start af motoren
med et batteri i en anden bil eller for op-
ladning af et afladet batteri.
