Page 211 of 364
GYAKORLATI TUDNIVALÓK
209
Indítás másik akkumulátorról
Ha a gépjármű akkumulátora lemerült,
a motor beindítható segédakkumulátor
(külső akkumulátorral vagy egy másik
gépjárműével) és segédkábelek segít-
ségével.
Ellenőrizze, hogy a segédakkumulátor
névleges feszültsége 12 V-e, és hogy
teljesítménye legalább akkora-e, mint a
lemerült akkumulátoré.
Ne indítsa be a motort akkumulátortöl-
tőről.
Ne kösse le a (+) sarut járó motornál.
)
Kösse a piros színű kábelt először
a lemerült akkumulátor ( A
), majd a
segédakkumulátor ( B
) (+) pólusá-
hoz.
)
Kösse a zöld vagy fekete kábel
egyik végét a B
segédakkumulátor
(-) pólusához (vagy a kisegítő gép-
jármű testpontjához).
)
Kösse a zöld vagy fekete kábel má-
sik végét a meghibásodott gépjármű
C
testpontjára (a motortartó bakra).
)
Indítsa be a kisegítő gépjármű mo-
torját, és hagyja járni néhány per-
cig.
)
Indítsa be a meghibásodott gépjár-
mű motorját, és hagyja járni.
Ha a motor nem indul be azonnal,
vegye le a gyújtást, várjon néhány
másodpercet, majd kísérelje meg
újra az indítást.
)
Várja meg, amíg a motor visszatér
alapjáratra, majd fordított sorrend-
ben kösse le a segédkábeleket.
Az akkumulátor feltöltése
akkumulátortöltővel
)
Kösse ki az akkumulátort.
)
Kövesse a töltő gyártójának hasz-
nálati utasításait.
)
Kösse vissza az akkumulátort a (-)
pólussal kezdve.
)
Ellenőrizze a kivezetések és a saruk
tisztaságát. Ha szulfátosodást ész-
lel (fehéres vagy zöldes lerakódás),
szerelje le és tisztítsa meg azokat.
Az akkumulátorok mérge-
ző anyagokat, többek között
kénsavat és ólmot tartalmaz-
nak. Megsemmisítésükre kizárólag
a törvényi előírásoknak megfelelően
kerülhet sor, és soha, semmilyen kö-
rülmények között nem dobhatók ki a
háztartási hulladékkal együtt.
A használt elemeket és akkumuláto-
rokat mindig az erre a célra létesített
speciális gyűjtőpontokon adja le.
Ha a gépkocsit egy hónapnál
hosszabb ideig nem használ-
ja, tanácsos az akkumulátort
kikötni.
Page 212 of 364
GYAKORLATI TUDNIVALÓK
210
Mielőtt az akkumulátorhoz
nyúlna, vegyen fel szem- és
arcvédőt.
A robbanás-, ill. tűzveszély elkerülé-
se érdekében az akkumulátort érintő
műveleteket mindig jól szellőző he-
lyiségben, nyílt lángtól és szikrától
távol végezze.
Soha ne próbáljon meg fagyott ak-
kumulátort feltölteni. A robbanásve-
szély elkerülése érdekében először
meg kell várni, hogy az akkumulátor
kiengedjen. A töltést megelőzően el-
lenőriztesse a PEUGEOT hálózatban
vagy egy szakszervizben, hogy nem
sérültek-e meg a belső alkotórészek,
és hogy a tartály nem repedt-e meg,
mert az mérgező és erősen maró sav
szivárgásához vezethet.
Ne cserélje fel a polaritást, és kizáró-
lag 12 voltos töltőt használjon.
Ne kösse ki a sarukat, amíg jár a mo-
tor.
Az akkumulátort csak a saruk lecsa-
tolását követően kezdje tölteni.
A művelet végén mosson kezet.
Ha a gépjármű elektronikusan vezé-
relt vagy automata sebességváltóval
rendelkezik, soha ne próbálja meg
betolással beindítani.
Kikötés előtt
Mielőtt hozzákezdene az akkumulátor
kikötéséhez, a gyújtás levételét követő-
en várjon 2 percet.
Az akkumulátor kikötése előtt csukja be
az ablakokat és az ajtókat.
Visszakötést követően
Az akkumulátor valamennyi visszakö-
tését követően adja rá a gyújtást, és
várjon 1 percet az indítózás előtt, hogy
lehetővé tegye az elektronikus rendsze-
rek inicializálását. A művelet elvégzését
követően felmerülő legkisebb zavar
esetén is forduljon a PEUGEOT háló-
zathoz vagy egy szakszervizhez.
A megfelelő fejezet áttanulmányozását
követően az alábbiak újrainicializálását
Önnek kell elvégeznie (változattól füg-
gően):
- távvezérlős kulcs,
- elektromos sötétítő(k),
- stb.
Page 213 of 364
GYAKORLATI TUDNIVALÓK
211
Az akkumulátor megfelelő töl-
tésének biztosításához tartsa
tiszteletben a motor indításá-
hoz szükséges időtartamokat.
Az akkumulátor újratöltéséhez ne
használja sokszor egymás után a
motor újraindítását.
Lemerült akkumulátorral a mo-
tort nem lehet beindítani (lásd az
"Akkumulátor" c. bekezdést). Ha a készenléti állapotba törté-
nő áttérés pillanatában éppen
telefonbeszélgetést folytat:
- a WIP Nav vagy a WIP Sound ki-
hangosító szettjével a beszélge-
tés 5 percig még folytatható,
- a WIP Com 3D rendszerrel a
megkezdett telefonhívás befejez-
hető.
Kilépés az üzemmódból
A gépjármű legközelebbi használatakor
a fenti funkciók automatikusan újraakti-
válódnak.
A funkciók azonnali használatához in-
dítsa be a motort, és hagyja járni leg-
alább 5 percig.
ABLAKTÖRLŐ LAPÁT
CSERÉJE
Leszerelés
)
Emelje meg az ablaktörlőkart.
)
Pattintsa le a lapátot és távolítsa el.
Felszerelés
)
Illessze helyére az új lapátot és pat-
tintsa fel.
)
Óvatosan hajtsa vissza a kart.
Az első ablaktörlő lapát
leszerelése előtt
)
Az ablaktörlőkhöz való hozzáféréshez a
gyújtás levételét követő egy percen belül
működtesse az ablaktörlő-kapcsolót. Ekkor
az ablaktörlők a szélvédő közepére állnak.
Az első ablaktörlő lapát
visszaszerelését követően
)
Adja rá a gyújtást.
)
Az ablaktörlők normál helyzetbe ál-
lításához működtesse ismét az ab-
laktörlő-kapcsolót.
TEHERMENTESÍTŐ ÜZEMMÓD
A rendszer bizonyos funkciók vezérlé-
sét az akkumulátor energiaszintjéhez
igazítja.
Menet közben a tehermentesítés átme-
netileg kikapcsol bizonyos funkciókat,
például a légkondicionálót vagy a hátsó
ablak páramentesítését, stb.
A kikapcsolt funkciók, amint azt a fel-
tételek lehetővé teszik, automatikusan
ismét működésbe lépnek.
ENERGIATAKARÉKOS ÜZEMMÓD
Az akkumulátor megfelelő töltésének
biztosítása érdekében bizonyos funk-
ciók használatának időtartamát szabá-
lyozó rendszer.
Bizonyos funkciókat, így az audio- és te-
lematikai rendszert, az ablaktörlőket, a
tompított fényszórókat és a plafonlámpá-
kat összesen legfeljebb 30 percig a motor
leállítását követően is használhatja.
Ez az időtartam jelentősen lecsökken-
het, ha az akkumulátor töltése alacsony.
Belépés az üzemmódba
Az időtartam elteltével az energiataka-
rékos üzemmódra való áttérést jelző
üzenet jelenik meg a képernyőn, és az
aktív funkciók készenléti állapotba ke-
rülnek.
Page 214 of 364
GYAKORLATI TUDNIVALÓK
212
GÉPJÁRMŰ VONTATÁSA
A saját vagy más gépjármű levehető
mechanikus eszköz segítségével törté-
nő vontatásának módja.
Hozzáférés a szerszámokhoz
Vontatás elölről
)
Az alsó rész megnyomásával távo-
lítsa el az első lökhárítón található
fedőborítást.
)
Csavarja be a vonószemet ütközé-
sig.
)
Szerelje fel a vontatórudat.
)
Kapcsolja be a vontatott jármű el-
akadásjelzőjét.
)
Az alsó rész megnyomásával távo-
lítsa el a hátsó lökhárítón található
fedőborítást.
)
Csavarja be a vonószemet ütközé-
sig.
)
Szerelje fel a vontatórudat.
)
Kapcsolja be a vontatott jármű el-
akadásjelzőjét.
Vontatás hátulról
A vonószem a csomagtartó belső kár-
pitja mögött, a bal oldali harmonikapad-
ló alatt található.
A hozzáféréshez:
)
nyissa ki a csomagtartót,
)
emelje meg a harmonikapadlót,
)
vegye elő a vonószemet a helyéről.
)
A sebességváltó kart ál-
lítsa üresbe (vezérelt me-
chanikus vagy automata
sebességváltó esetében N
helyzetbe).
Ha fi gyelmen kívül hagyja ezt a fi -
gyelmeztetést, a fékrendszer bizo-
nyos elemei károsodhatnak, és elő-
fordulhat, hogy a motor újraindítását
követően a fékrásegítés nem fog mű-
ködni.
Page 215 of 364
GYAKORLATI TUDNIVALÓK
213

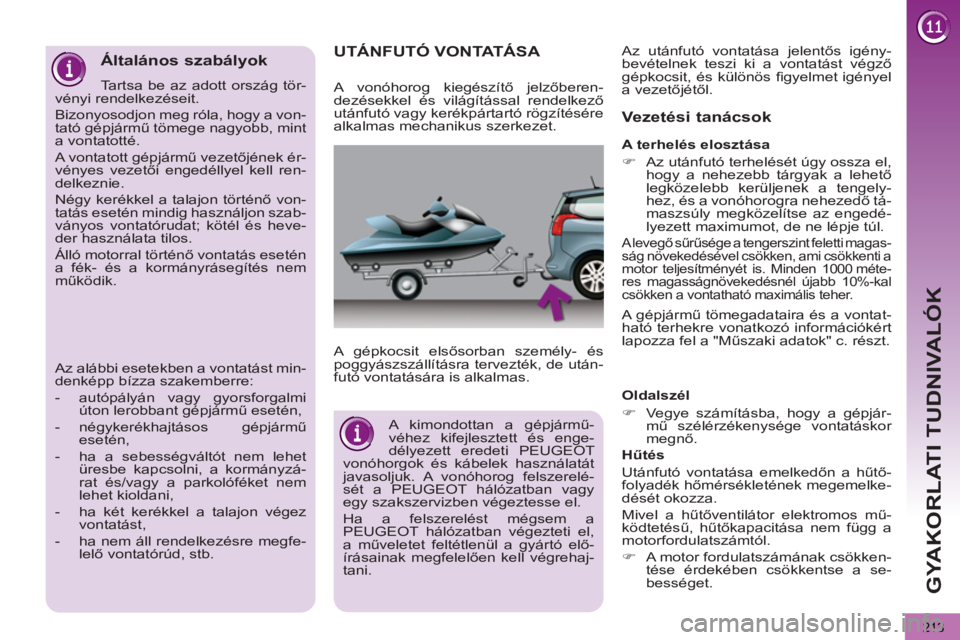

UTÁNFUTÓ VONTATÁSA
A gépkocsit elsősorban személy- és
poggyászszállításra tervezték, de után-
futó vontatására is alkalmas.
Vezetési tanácsok
Oldalszél
)
Vegye számításba, hogy a gépjár-
mű szélérzékenysége vontatáskor
megnő.
Hűtés
Utánfutó vontatása emelkedőn a hűtő-
folyadék hőmérsékletének megemelke-
dését okozza.
Mivel a hűtőventilátor elektromos mű-
ködtetésű, hűtőkapacitása nem függ a
motorfordulatszámtól.
)
A motor fordulatszámának csökken-
tése érdekében csökkentse a se-
bességet.
A vonóhorog kiegészítő jelzőberen-
dezésekkel és világítással rendelkező
utánfutó vagy kerékpártartó rögzítésére
alkalmas mechanikus szer kezet.
A terhelés elosztása
)
Az utánfutó terhelését úgy ossza el,
hogy a nehezebb tárgyak a lehető
legközelebb kerüljenek a tengely-
hez, és a vonóhorogra nehezedő tá-
maszsúly megközelítse az engedé-
lyezett maximumot, de ne lépje túl.
A levegő sűrűsége a tengerszint feletti magas-
ság növekedésével csökken, ami csökkenti a
motor teljesítményét is. Minden 1000 méte-
res magasságnövekedésnél újabb 10%-kal
csökken a vontatható maximális teher.
Az utánfutó vontatása jelentős igény-
bevételnek teszi ki a vontatást végző
gépkocsit, és különös fi gyelmet igényel
a vezetőjétől.
A kimondottan a gépjármű-
véhez kifejlesztett és enge-
délyezett eredeti PEUGEOT
vonóhorgok és kábelek használatát
javasoljuk. A vonóhorog felszerelé-
sét a PEUGEOT hálózatban vagy
egy szakszervizben végeztesse el.
Ha a felszerelést mégsem a
PEUGEOT hálózatban végezteti el,
a műveletet feltétlenül a gyártó elő-
írásainak megfelelően kell végrehaj-
tani.
Általános szabályok
Tartsa be az adott ország tör-
vényi rendelkezéseit.
Bizonyosodjon meg róla, hogy a von-
tató gépjármű tömege nagyobb, mint
a vontatotté.
A vontatott gépjármű vezetőjének ér-
vényes vezetői engedéllyel kell ren-
delkeznie.
Négy kerékkel a talajon történő von-
tatás esetén mindig használjon szab-
ványos vontatórudat; kötél és heve-
der használata tilos.
Álló motorral történő vontatás esetén
a fék- és a kormányrásegítés nem
működik.
Az alábbi esetekben a vontatást min-
denképp bízza szakemberre:
- autópályán vagy gyorsforgalmi
úton lerobbant gépjármű esetén,
- négykerékhajtásos gépjármű
esetén,
- ha a sebességváltót nem lehet
üresbe kapcsolni, a kormányzá-
rat és/vagy a parkolóféket nem
lehet kioldani,
- ha két kerékkel a talajon végez
vontatást,
- ha nem áll rendelkezésre megfe-
lelő vontatórúd, stb.

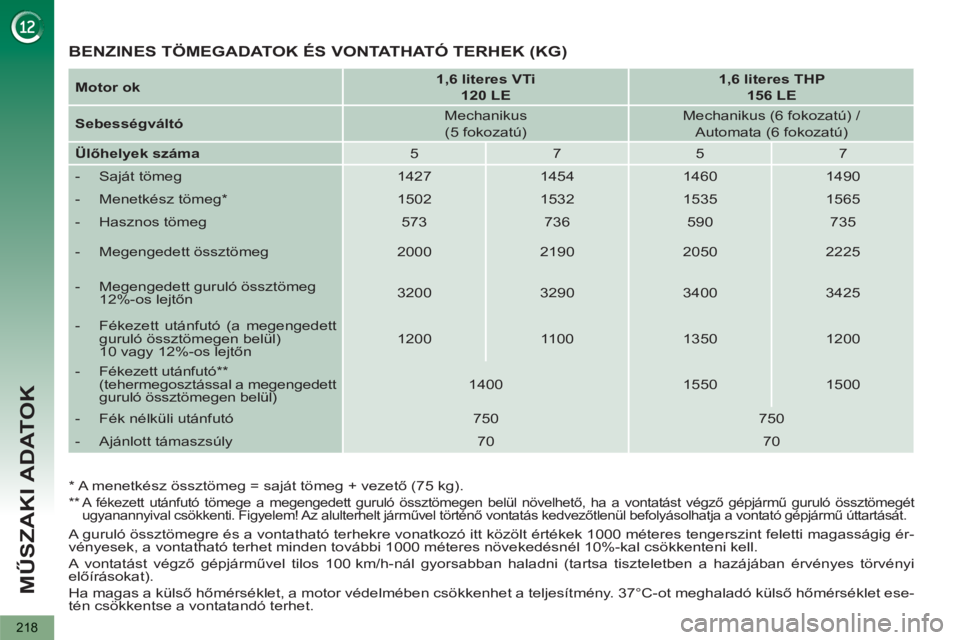

A gépjármű tömegadataira és a vontat-
ható terhekre vonatkozó információkért
lapozza fel a "Műszaki adatok" c. részt.
Page 216 of 364
GYAKORLATI TUDNIVALÓK
214

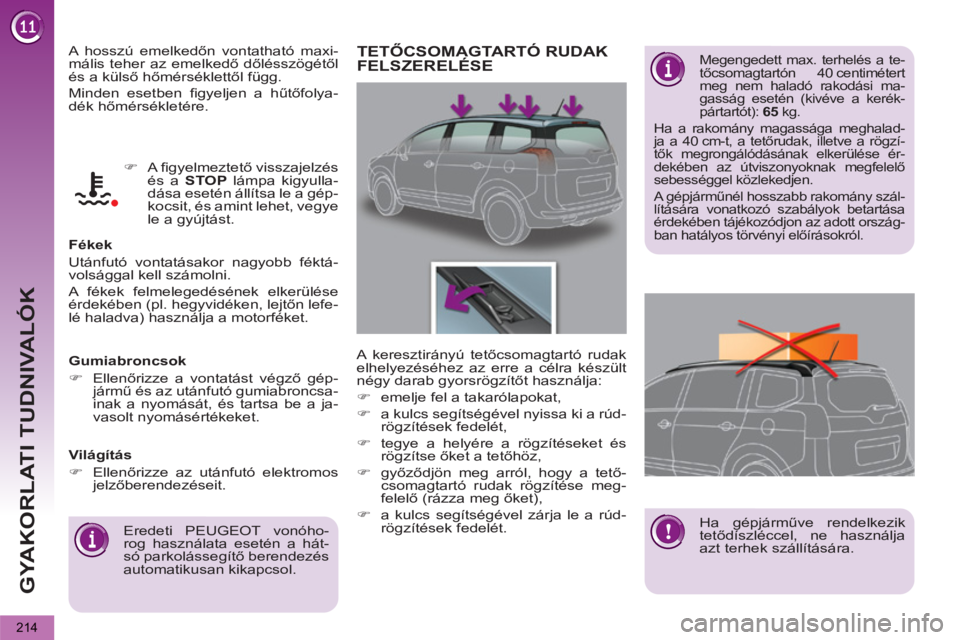

A hosszú emelkedőn vontatható maxi-
mális teher az emelkedő dőlésszögétől
és a külső hőmérséklettől függ.
Minden esetben fi gyeljen a hűtőfolya-
dék hőmérsékletére.
Fékek
Utánfutó vontatásakor nagyobb féktá-
volsággal kell számolni.
A fékek felmelegedésének elkerülése
érdekében (pl. hegyvidéken, lejtőn lefe-
lé haladva) használja a motorféket.
Gumiabroncsok
)
Ellenőrizze a vontatást végző gép-
jármű és az utánfutó gumiabroncsa-
inak a nyomását, és tartsa be a ja-
vasolt nyomásértékeket.
Világítás
)
Ellenőrizze az utánfutó elektromos
jelzőberendezéseit.
Eredeti PEUGEOT vonóho-
rog használata esetén a hát-
só parkolássegítő berendezés
automatikusan kikapcsol.
)
A fi gyelmeztető visszajelzés
és a STOP
lámpa kigyulla-
dása esetén állítsa le a gép-
kocsit, és amint lehet, vegye
le a gyújtást.
TETŐCSOMAGTARTÓ RUDAK
FELSZERELÉSE
Megengedett max. terhelés a te-
tőcsomagtartón 40 centimétert
meg nem haladó rakodási ma-
gasság esetén (kivéve a kerék-
pártartót): 65
kg.
Ha a rakomány magassága meghalad-
ja a 40 cm-t, a tetőrudak, illetve a rögzí-
tők megrongálódásának elkerülése ér-
dekében az útviszonyoknak megfelelő
sebességgel közlekedjen.
A gépjárműnél hosszabb rakomány szál-
lítására vonatkozó szabályok betartása
érdekében tájékozódjon az adott ország-
ban hatályos törvényi előírásokról.
A keresztirányú tetőcsomagtartó rudak
elhelyezéséhez az erre a célra készült
négy darab gyorsrögzítőt használja:
)
emelje fel a takarólapokat,
)
a kulcs segítségével nyissa ki a rúd-
rögzítések fedelét,
)
tegye a helyére a rögzítéseket és
rögzítse őket a tetőhöz,
)
győződjön meg arról, hogy a tető-
csomagtartó rudak rögzítése meg-
felelő (rázza meg őket),
)
a kulcs segítségével zárja le a rúd-
rögzítések fedelét.
Ha gépjárműve rendelkezik
tetődíszléccel, ne használja
azt terhek szállítására.
Page 217 of 364
GYAKORLATI TUDNIVALÓK
215
Eltávolítás
A következő esetekben ne fe-
lejtse el eltávolítani a fagyvé-
dő lemezt:
-
10°C feletti külső hőmérsékletnél,
- vontatáskor,
- 120 km/h feletti sebességnél.
Modelltől függően a patentek bal vagy
jobb irányba néznek.
)
Dugja át az ujjait a rács felső helyén.
)
Nyomja a patenteket hátulról kifelé,
majd húzza a lemezt maga felé.
)
Kezdje a felső lemezzel ( 1
), majd
folytassa a középsővel ( 2
), végül fe-
jezze be az alsóval ( 3
).

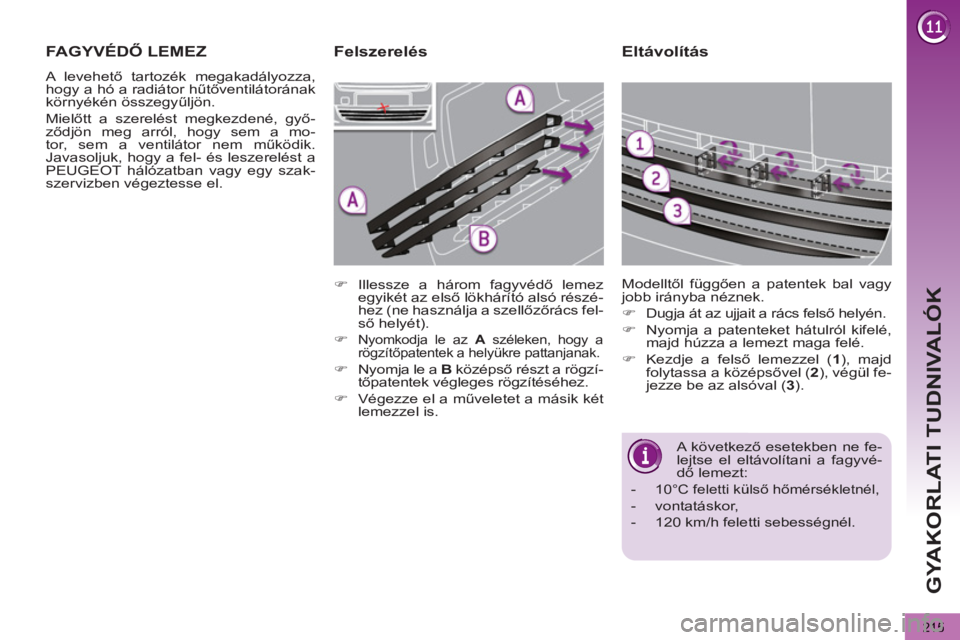

FAGYVÉDŐ LEMEZ
A levehető tartozék megakadályozza,
hogy a hó a radiátor hűtőventilátorának
környékén összegyűljön.
Mielőtt a szerelést megkezdené, győ-
ződjön meg arról, hogy sem a mo-
tor, sem a ventilátor nem működik.
Javasoljuk, hogy a fel- és leszerelést a
PEUGEOT hálózatban vagy egy szak-
szervizben végeztesse el.
)
Illessze a három fagyvédő lemez
egyikét az első lökhárító alsó részé-
hez (ne használja a szellőzőrács fel-
ső helyét).
)
Nyomkodja le az A
széleken, hogy a
rögzítőpatentek a helyükre pattanjanak.
)
Nyomja le a B
középső részt a rögzí-
tőpatentek végleges rögzítéséhez.
)
Végezze el a műveletet a másik két
lemezzel is.
Felszerelés
Page 218 of 364
GYAKORLATI TUDNIVALÓK
216
"Multimédia":
autórádiók, erősítők, navigációs beren-
dezések, kihangosító szett, CD-váltó,
hangszórók, DVD-lejátszó, USB Box,
első és hátsó parkolássegítő berende-
zés, kiegészítő vezetéknélküli Bluetooth
fejhallgató, hálózati töltő Bluetooth fej-
hallgatóhoz.
Rádiókommunikációs
eszközök beszerelése
A gépkocsira helyezett külső
antennával rendelkező, utólag besze-
relt rádiókommunikációs eszközök
telepítését megelőzően a PEUGEOT
hálózatnál tájékozódhat arról, hogy a
gépjárművek elektromágneses kom-
patibilitására vonatkozó irányelvnek
(2004/104/EK) megfelelően milyen
tulajdonságokkal (frekvenciasáv,
max. kimeneti teljesítmény, antenna
helyzete, speciális telepítési követel-
mények) rendelkező adókészülékek
szerelhetők fel gépkocsijára.
"Védelem":
kiegészítő padlószőnyegek * , csomag-
téri rakodótálca, csomagrögzítő háló,
rögzített vállfa a fejtámlán, inox vagy
karbon ajtóküszöbök.
*
A pedálok beszorulásának elkerülé-
se érdekében:
- ügyeljen a kiegészítő padlósző-
nyeg megfelelő elhelyezésére és
rögzítésére,
- soha ne helyezzen egymásra több
kiegészítő padlószőnyeget.

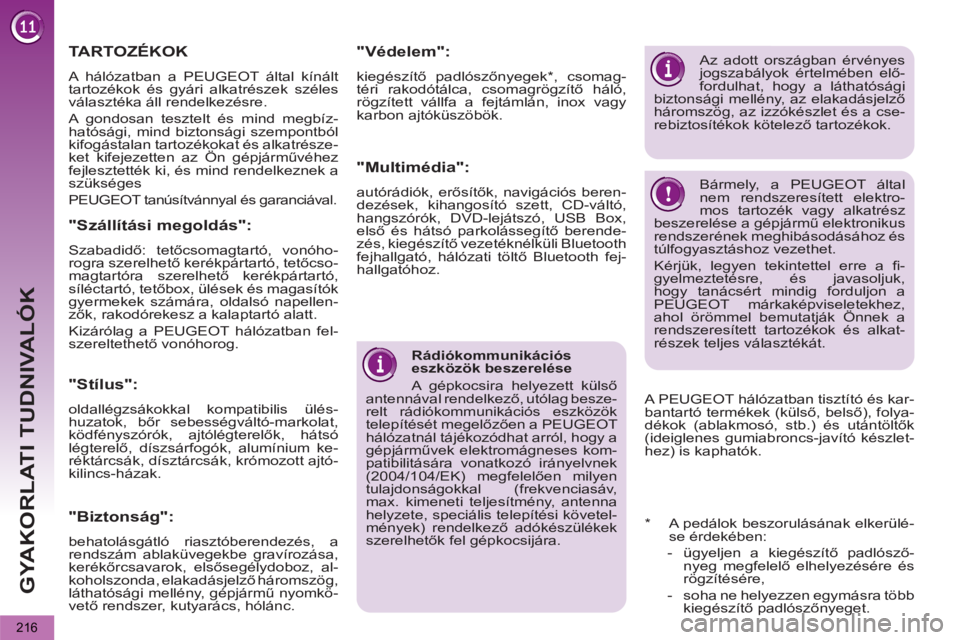

TARTOZÉKOK
A hálózatban a PEUGEOT által kínált
tartozékok és gyári alkatrészek széles
választéka áll rendelkezésre.
A gondosan tesztelt és mind megbíz-
hatósági, mind biztonsági szempontból
kifogástalan tartozékokat és alkatrésze-
ket kifejezetten az Ön gépjárművéhez
fejlesztették ki, és mind rendelkeznek a
szükséges
PEUGEOT tanúsítvánnyal és garanciával.
"Biztonság":
behatolásgátló riasztóberendezés, a
rendszám ablaküvegekbe gravírozása,
kerékőrcsavarok, elsősegélydoboz, al-
koholszonda, elakadásjelző háromszög,
láthatósági mellény, gépjármű nyomkö-
vető rendszer, kutyarács, hólánc.
"Stílus":
oldallégzsákokkal kompatibilis ülés-
huzatok, bőr sebességváltó-markolat,
ködfényszórók, ajtólégterelők, hátsó
légterelő, díszsárfogók, alumínium ke-
réktárcsák, dísztárcsák, krómozott ajtó-
kilincs-házak.
Az adott országban érvényes
jogszabályok értelmében elő-
fordulhat, hogy a láthatósági
biztonsági mellény, az elakadásjelző
háromszög, az izzókészlet és a cse-
rebiztosítékok kötelező tartozékok.
Bármely, a PEUGEOT által
nem rendszeresített elektro-
mos tartozék vagy alkatrész
beszerelése a gépjármű elektronikus
rendszerének meghibásodásához és
túlfogyasztáshoz vezethet.
Kérjük, legyen tekintettel erre a fi -
gyelmeztetésre, és javasoljuk,
hogy tanácsért mindig forduljon a
PEUGEOT márkaképviseletekhez,
ahol örömmel bemutatják Önnek a
rendszeresített tartozékok és alkat-
részek teljes választékát.
"Szállítási megoldás":
Szabadidő: tetőcsomagtartó, vonóho-
rogra szerelhető kerékpártartó, tetőcso-
magtartóra szerelhető kerékpártartó,
síléctartó, tetőbox, ülések és magasítók
gyermekek számára, oldalsó napellen-
zők, rakodórekesz a kalaptartó alatt.
Kizárólag a PEUGEOT hálózatban fel-
szereltethető vonóhorog.
A PEUGEOT hálózatban tisztító és kar-
bantartó termékek (külső, belső), folya-
dékok (ablakmosó, stb.) és utántöltők
(ideiglenes gumiabroncs-javító készlet-
hez) is kaphatók.
Page 219 of 364
MŰSZAKI ADATOK
217
Motorok
1,6 literes
VTi
120 LE
1,6 literes
THP
156 LE
Sebességváltó
Mechanikus
(5 fokozatú)
Mechanikus
(6 fokozatú)
Automata
(6 fokozatú)
Hengerűrtartalom (cm
3)
1598
1598
Furat x löket (mm)
77 x 85,8
77 x 85,8
Max. teljesítmény EGK szabvány szerint (kW) *
88
11 5
Max. teljesítmény fordulatszáma (ford./perc)
6000
6000
Max.nyomaték EGK szabvány szerint (Nm)
160
240
Max. nyomaték fordulatszáma (ford./perc)
4250
1400
Üzemanyag
ólommentes
ólommentes
Katalizátor
igen
igen
Olajfeltöltési mennyiségek (liter)
Motor (szűrőbetétcserével)
4,25
4,25

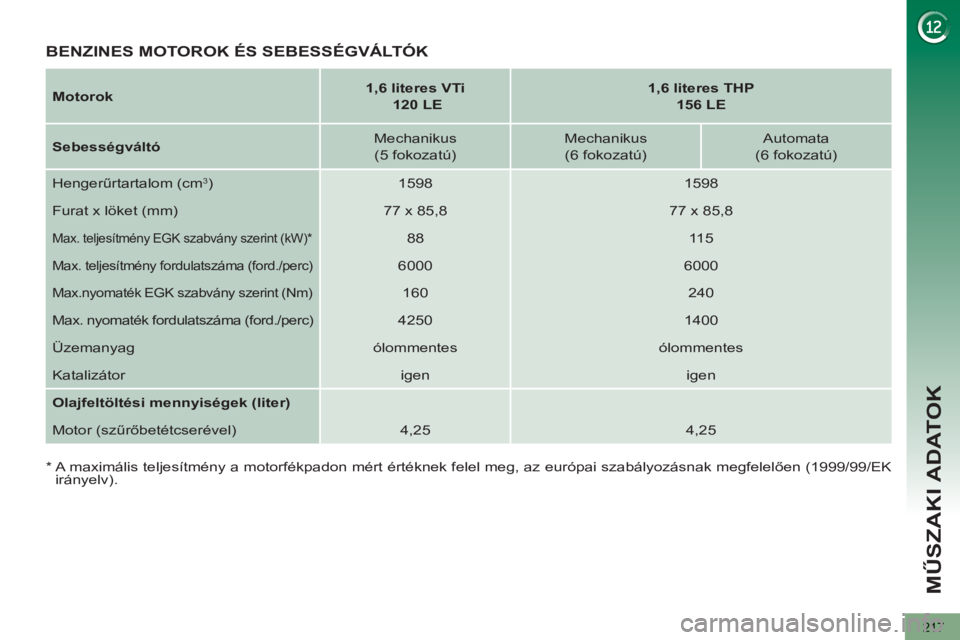

BENZINES MOTOROK ÉS SEBESSÉGVÁLTÓK
*
A maximális teljesítmény a motorfékpadon mért értéknek felel meg, az európai szabályozásnak megfelelően (1999/99/EK
irányelv).
Page 220 of 364
MŰSZAKI ADATOK
218
A guruló össztömegre és a vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig ér-
vényesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/h-nál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi
előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső hőmérséklet ese-
tén csökkentse a vontatandó terhet.
Motor
ok
1,6 literes VTi
120 LE
1,6 literes THP
156 LE
Sebességváltó
Mechanikus
(5 fokozatú)
Mechanikus (6 fokozatú) /
Automata (6 fokozatú)
Ülőhelyek száma
5
7
5
7
- Saját tömeg
1427
1454
1460
1490
- Menetkész tömeg *
1502
1532
1535
1565
- Hasznos tömeg
573
736
590
735
- Megengedett össztömeg
2000
2190
2050
2225
- Megengedett guruló össztömeg
12%-os lejtőn
3200
3290
3400
3425
- Fékezett utánfutó (a megengedett
guruló
össztömegen belül)
10 vagy 12%-os lejtőn
1200
1100
1350
1200
- Fékezett utánfutó **
(tehermegosztással a megengedett
guruló össztömegen belül)
1400
1550
1500
- Fék nélküli utánfutó
750
750
- Ajánlott támaszsúly
70
70
*
A menetkész össztömeg = saját tömeg + vezető (75 kg).
**
A fékezett utánfutó tömege a megengedett guruló össztömegen belül növelhető, ha a vontatást végző gépjármű guruló össztömegét
ugyanannyival csökkenti. Figyelem! Az alulterhelt járművel történő vontatás kedvezőtlenül befolyásolhatja a vontató gépjármű úttartását.
BENZINES TÖMEGADATOK ÉS VONTATHATÓ TERHEK (KG)
