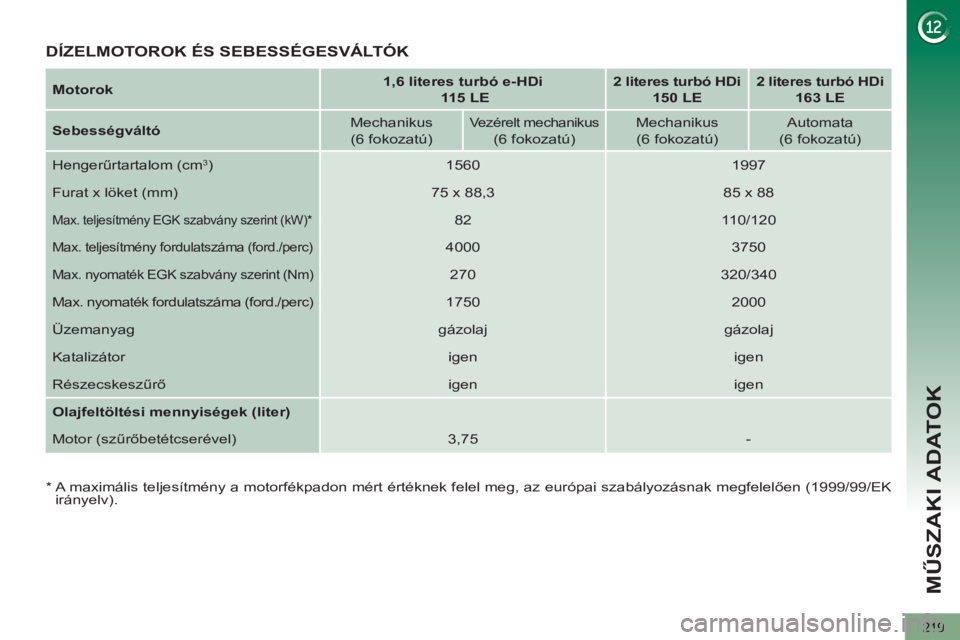

Page 221 of 364
MŰSZAKI ADATOK
219
Motorok
1,6 literes turbó e-HDi
115 LE
2 literes turbó HDi
150 LE
2 literes turbó HDi
163 LE
Sebességváltó
Mechanikus
(6 fokozatú)
Vezérelt mechanikus
(6 fokozatú)
Mechanikus
(6 fokozatú)
Automata
(6 fokozatú)
Hengerűrtartalom (cm
3)
1560
1997
Furat x löket (mm)
75 x 88,3
85 x 88
Max. teljesítmény EGK szabvány szerint (kW) *
82
110/120
Max. teljesítmény fordulatszáma (ford./perc)
4000
3750
Max. nyomaték EGK szabvány szerint (Nm)
270
320/340
Max. nyomaték fordulatszáma (ford./perc)
1750
2000
Üzemanyag
gázolaj
gázolaj
Katalizátor
igen
igen
Részecskeszűrő
igen
igen
Olajfeltöltési mennyiségek (liter)
Motor (szűrőbetétcserével)
3,75
-
DÍZELMOTOROK ÉS SEBESSÉGESVÁLTÓK
*
A maximális teljesítmény a motorfékpadon mért értéknek felel meg, az európai szabályozásnak megfelelően (1999/99/EK
irányelv).

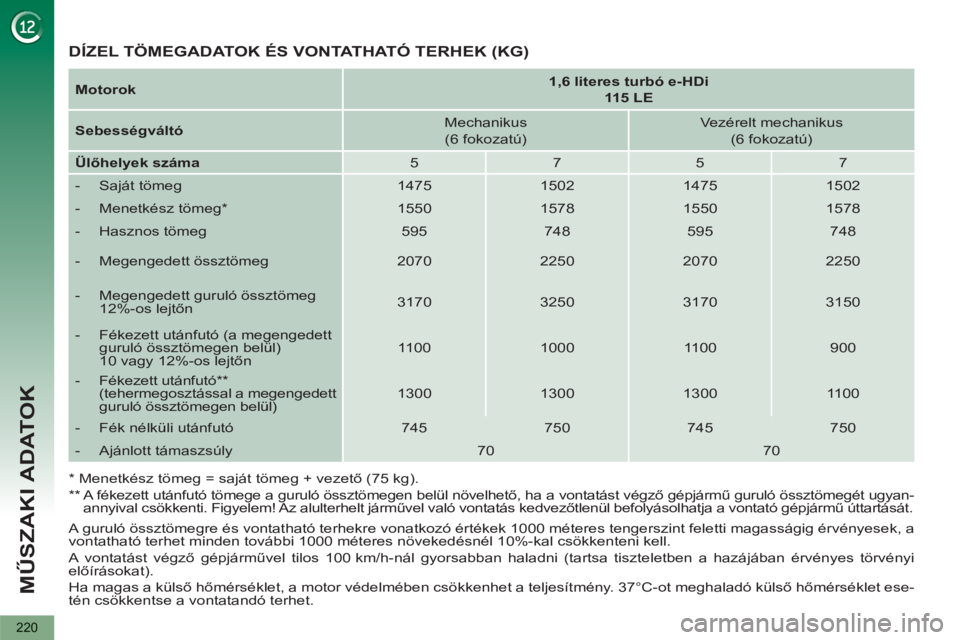

Page 222 of 364
MŰSZAKI ADATOK
220
A guruló össztömegre és vontatható terhekre vonatkozó értékek 1000 méteres tengerszint feletti magasságig érvényesek, a
vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/h-nál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi
előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső hőmérséklet ese-
tén csökkentse a vontatandó terhet.
*
Menetkész tömeg = saját tömeg + vezető (75 kg).
**
A fékezett utánfutó tömege a guruló össztömegen belül növelhető, ha a vontatást végző gépjármű guruló össztömegét ugyan-
annyival csökkenti. Figyelem! Az alulterhelt járművel való vontatás kedvezőtlenül befolyásolhatja a vontató gépjármű úttartását.
DÍZEL TÖMEGADATOK ÉS VONTATHATÓ TERHEK (KG)
Motorok
1,6 literes turbó e-HDi
115 LE
Sebességváltó
Mechanikus
(6 fokozatú)
Vezérelt mechanikus
(6 fokozatú)
Ülőhelyek száma
5
7
5
7
- Saját tömeg
1475
1502
1475
1502
- Menetkész tömeg *
1550
1578
1550
1578
- Hasznos tömeg
595
748
595
748
- Megengedett össztömeg
2070
2250
2070
2250
- Megengedett guruló össztömeg
12%-os lejtőn
3170
3250
3170
3150
- Fékezett utánfutó (a megengedett
guruló
össztömegen belül)
10 vagy 12%-os lejtőn
1100
1000
1100
900
- Fékezett utánfutó **
(tehermegosztással a megengedett
guruló össztömegen belül)
1300
1300
1300
1100
- Fék nélküli utánfutó
745
750
745
750
- Ajánlott támaszsúly
70
70

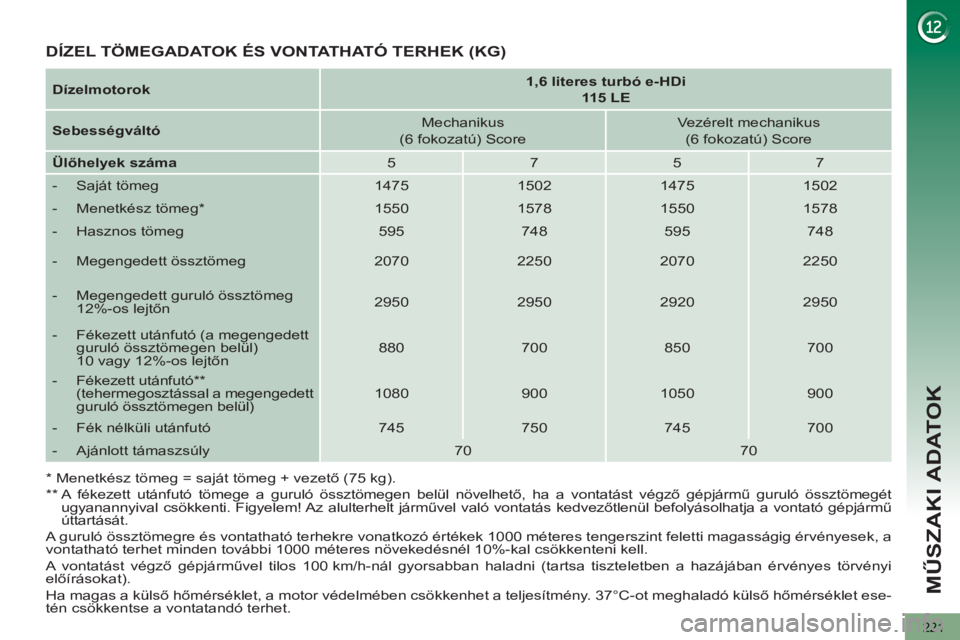

Page 223 of 364
MŰSZAKI ADATOK
221
A guruló össztömegre és vontatható terhekre vonatkozó értékek 1000 méteres tengerszint feletti magasságig érvényesek, a
vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/h-nál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi
előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső hőmérséklet ese-
tén csökkentse a vontatandó terhet.
* Menetkész tömeg = saját tömeg + vezető (75 kg).
** A fékezett utánfutó tömege a guruló össztömegen belül növelhető, ha a vontatást végző gépjármű guruló össztömegét
ugyanannyival csökkenti. Figyelem! Az alulterhelt járművel való vontatás kedvezőtlenül befolyásolhatja a vontató gépjármű
úttartását.
DÍZEL TÖMEGADATOK ÉS VONTATHATÓ TERHEK (KG)
Dízelmotorok
1,6 literes turbó e-HDi
115 LE
Sebességváltó
Mechanikus
(6 fokozatú) Score
Vezérelt mechanikus
(6 fokozatú) Score
Ülőhelyek száma
5
7
5
7
- Saját tömeg
1475
1502
1475
1502
- Menetkész tömeg *
1550
1578
1550
1578
- Hasznos tömeg
595
748
595
748
- Megengedett össztömeg
2070
2250
2070
2250
- Megengedett guruló össztömeg
12%-os lejtőn
2950
2950
2920
2950
- Fékezett utánfutó (a megengedett
guruló
össztömegen belül)
10 vagy 12%-os lejtőn
880
700
850
700
- Fékezett utánfutó **
(tehermegosztással a megengedett
guruló össztömegen belül)
1080
900
1050
900
- Fék nélküli utánfutó
745
750
745
700
- Ajánlott támaszsúly
70
70
Page 224 of 364
MŰSZAKI ADATOK
222
A guruló össztömegre és vontatható terhekre vonatkozó értékek 1000 méteres tengerszint feletti magasságig érvényesek, a
vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/h-nál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi
előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső hőmérséklet ese-
tén csökkentse a vontatandó terhet.
* Menetkész tömeg = saját tömeg + vezető (75 kg).
** A fékezett utánfutó tömege a guruló össztömegen belül növelhető, ha a vontatást végző gépjármű guruló össztömegét
ugyanannyival csökkenti. Figyelem! Az alulterhelt járművel való vontatás kedvezőtlenül befolyásolhatja a vontató gépjármű
úttartását.
DÍZEL TÖMEGADATOK ÉS VONTATHATÓ TERHEK (KG)
Dízelmotorok
2 literes turbó HDi
150 LE
2 literes turbó HDi
163 LE
Sebességváltó
Mechanikus
(6 fokozatú)
Automata
(6 fokozatú)
Ülőhelyek száma
5
7
5
7
- Saját tömeg
1563
1593
1589
1619
- Menetkész tömeg *
1638
1668
1664
1694
- Hasznos tömeg
562
717
536
711
- Megengedett össztömeg
2125
2310
2125
2330
- Megengedett guruló össztömeg
12%-os lejtőn
3475
3510
3525
3530
- Fékezett utánfutó (a megengedett
guruló
össztömegen belül)
10 vagy 12%-os lejtőn
1350
1200
1400
1200
- Fékezett utánfutó **
(tehermegosztással a megengedett
guruló össztömegen belül)
1550
1500
1600
1500
- Fék nélküli utánfutó
750
750
- Ajánlott támaszsúly
70
70

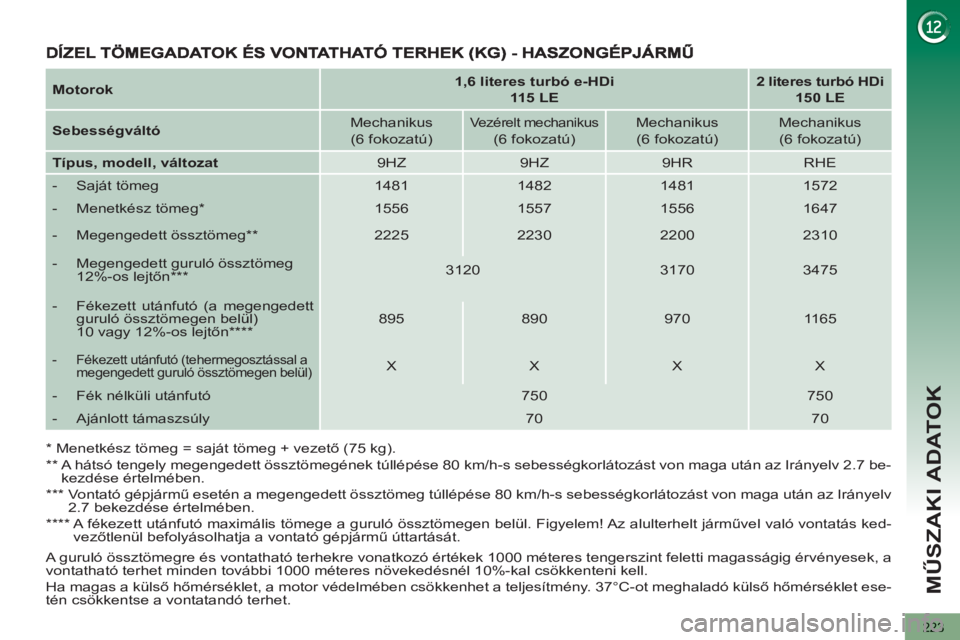

Page 225 of 364
MŰSZAKI ADATOK
223
Motorok
1,6 literes turbó e-HDi
115 LE
2 literes turbó HDi
150 LE
Sebességváltó
Mechanikus
(6 fokozatú)
Vezérelt mechanikus
(6 fokozatú)
Mechanikus
(6 fokozatú)
Mechanikus
(6 fokozatú)
Típus, modell, változat
9HZ
9HZ
9HR
RHE
- Saját tömeg
1481
1482
1481
1572
- Menetkész tömeg *
1556
1557
1556
1647
- Megengedett össztömeg **
2225
2230
2200
2310
- Megengedett guruló össztömeg
12%-os lejtőn ***
3120
3170
3475
- Fékezett utánfutó (a megengedett
guruló
össztömegen belül)
10 vagy 12%-os lejtőn ****
895
890
970
1165
- Fékezett utánfutó (tehermegosztással a
megengedett guruló össztömegen belül)
X
X
X
X
- Fék nélküli utánfutó
750
750
- Ajánlott támaszsúly
70
70
*
Menetkész tömeg = saját tömeg + vezető (75 kg).
**
A hátsó tengely megengedett össztömegének túllépése 80 km/h-s sebességkorlátozást von maga után az Irányelv 2.7 be-
kezdése értelmében.
***
Vontató gépjármű esetén a megengedett össztömeg túllépése 80 km/h-s sebességkorlátozást von maga után az Irányelv
2.7 bekezdése értelmében.
****
A fékezett utánfutó maximális tömege a guruló össztömegen belül. Figyelem! Az alulterhelt járművel való vontatás ked-
vezőtlenül befolyásolhatja a vontató gépjármű úttartását.
A guruló össztömegre és vontatható terhekre vonatkozó értékek 1000 méteres tengerszint feletti magasságig érvényesek, a
vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső hőmérséklet ese-
tén csökkentse a vontatandó terhet.
Page 226 of 364
MŰSZAKI ADATOK
224

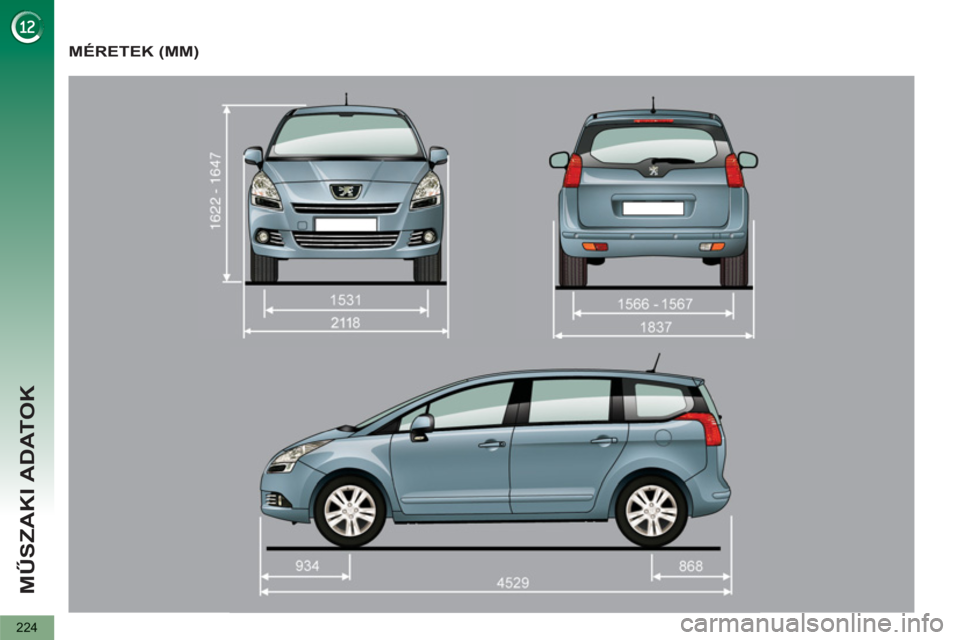

MÉRETEK (MM)
Page 227 of 364
MŰSZAKI ADATOK
225

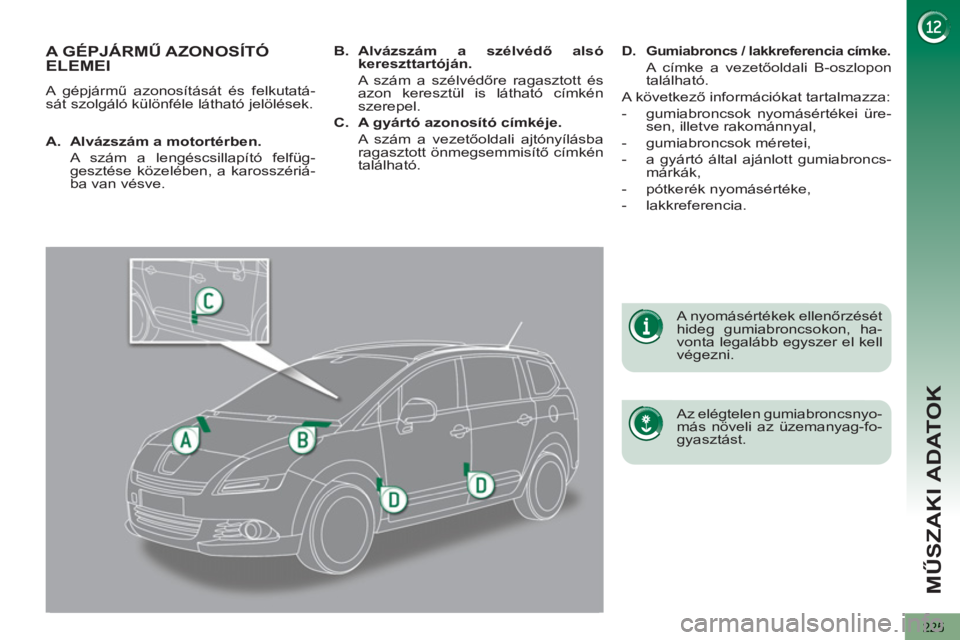

A GÉPJÁRMŰ AZONOSÍTÓELEMEI
A gépjármű azonosítását és felkutatá-
sát szolgáló különféle látható jelölések.
Az elégtelen gumiabroncsnyo-
más növeli az üzemanyag-fo-
gyasztást.
A nyomásértékek ellenőrzését
hideg gumiabroncsokon, ha-
vonta legalább egyszer el kell
végezni.
A.
Alvázszám a motortérben.
A szám a lengéscsillapító felfüg-
gesztése közelében, a karosszériá-
ba van vésve.
B.
Alvázszám a szélvédő alsó
kereszttartóján.
A szám a szélvédőre ragasztott és
azon keresztül is látható címkén
szerepel.
C.
A gyártó azonosító címkéje.
A szám a vezetőoldali ajtónyílásba
ragasztott önmegsemmisítő címkén
található.
D.
Gumiabroncs / lakkreferencia címke.
A címke a vezetőoldali B-oszlopon
található.
A következő információkat tartalmazza:
- gumiabroncsok nyomásértékei üre-
sen, illetve rakománnyal,
- gumiabroncsok méretei,
- a gyártó által ajánlott gumiabroncs-
márkák,
- pótkerék nyomásértéke,
- lakkreferencia.
Page 228 of 364
MŰSZAKI ADATOK
226
Page 229 of 364
227

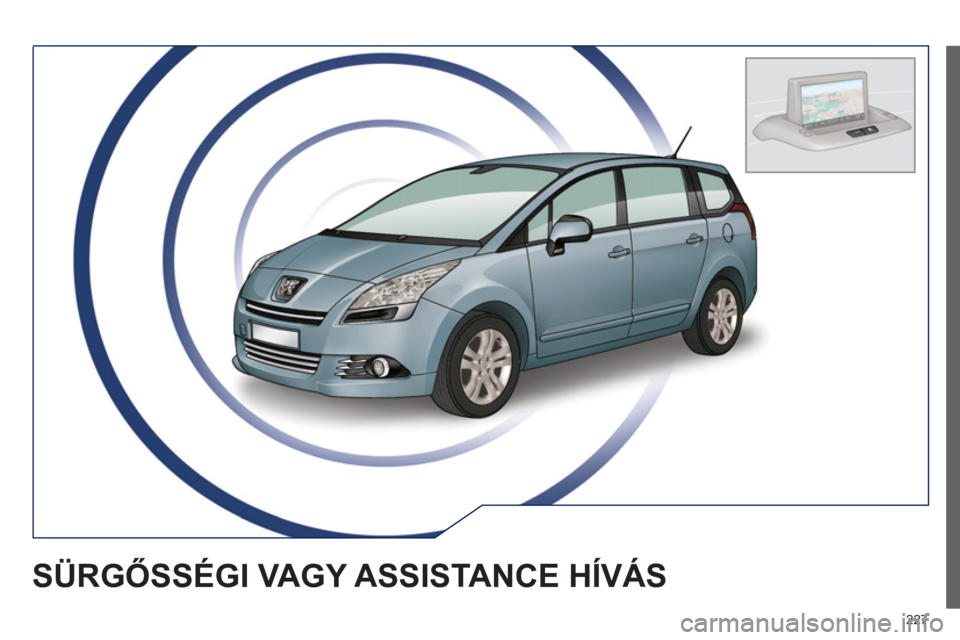

SÜRGŐSSÉGI VAGY ASSISTANCE HÍVÁS
Page 230 of 364
228
SÜRGŐSSÉGI VAGY ASSISTANCE HÍVÁS
Vészhelyzetben nyomja meg 2 másodpercnél hosszabbanezt a gombot. A zöld dióda villogása és egy hangüzenet jelzik, hogy a segélyhívás kezdeményezése megtörtént a
PEUGEOT CONNECT SOS hívásközpont * felé.
A zöld lámpa tovább vilá
gít (de nem villog), amikor a kapcsolat létrejött, a kommunikáció végén pedig kialszik.
A gyújtás ráadásakor a zöld lámpa3 másodpercre felvillan, jelezve, hogy arendszer megfelelően működik.
A h
ívást a gomb azonnali, ismételt lenyomásával törölheti.
A t
örlést hangüzenet erős
