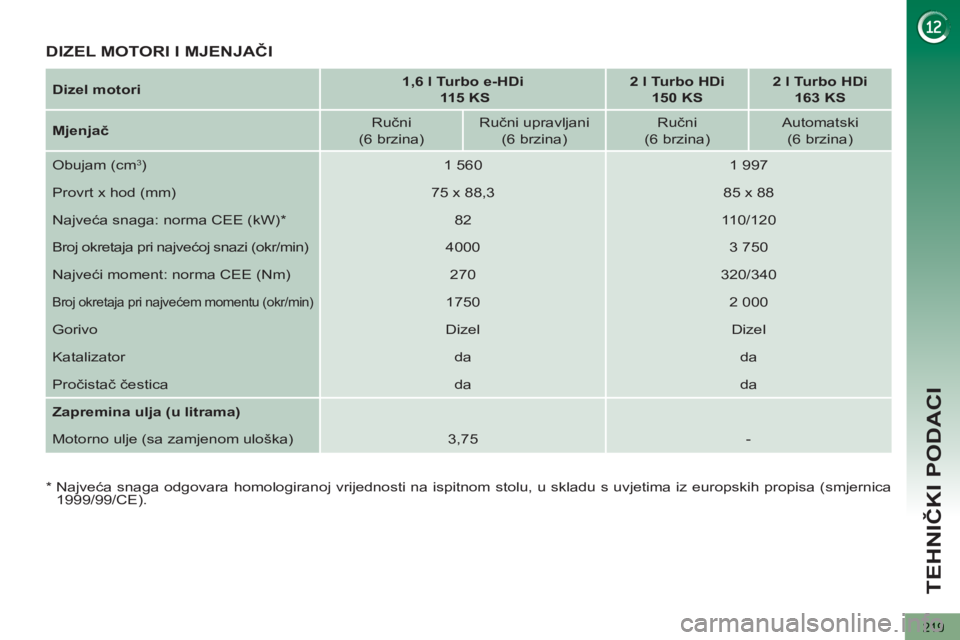

TEHNIČKI PODACI
219


Dizel motori


1,6 l Turbo e-HDi

115 KS



2 l Turbo HDi
150 KS



2 l Turbo HDi
163 KS



Mjenjač

Ručni
(6 brzina)
Ručni upravljani
(6 brzina)
Ručni
(6 brzina)
Automatski
(6 brzina)
Obujam (cm
3)
1 560
1 997
Provrt x hod (mm)
75 x 88,3
85 x 88
Najveća snaga: norma CEE (kW) *
82
110/120
Broj okretaja pri najvećoj snazi (okr/min)
4000
3 750
Najveći moment: norma CEE (Nm)
270
320/340

Broj okretaja pri najvećem momentu (okr/min)

1750
2 000
Gorivo
Dizel
Dizel
Katalizator
da
da
Pročistač čestica
da
da

Zapremina ulja (u litrama)






Motorno ulje (sa zamjenom uloška)
3,75
-
DIZEL MOTORI I MJENJAČI


*

Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica
1999/99/CE).

TEHNIČKI PODACI
220


Navedene vrijednosti MTRA i vučnih opterećenja vrijede za nadmorsku visinu od najviše 1000 metara; navedeno vučno op-
terećenje treba smanjiti za 10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kada je vanjska temperatura viša
od 37°C, smanjite masu prikolice.

*
Masa vozila spremnog za vožnju je masa praznog vozila + vozač (75 kg).

**
Masa prikolice s kočnicom može se povećati, u granici MTRA, pod uvjetom da se za istu vrijednost smanji MTAC vučnog
vozila; međutim, treba obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše utjecati na njegovo drža-
nje ceste.
MASE I VUČNA OPTEREĆENJA (KG) (DIZEL MOTORI)



Motori


1,6 l Turbo e-HDi
115 KS



Mjenjač

Ručni
(6 brzina)
Ručni upravljani
(6 brzina)

Broj mjesta

5
7
5
7


- Masa praznog vozila
1 475
1 502
1 475
1 502


- Masa vozila spremnog za vožnju *

1 550
1 578
1 550
1 578


- Nosivost
595
748
595
748


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
2 070
2 250
2 070
2 250


- Ukupna dopuštena masa vozila s
prikolicom(MTRA)
na nagibu 12%
3 170
3 250
3 170
3 150



- Prikolica s kočnicom (u granici MTRA)
na nagibu 10% ili 12%
1 100
1 000
1 100
900


- Prikolica s kočnicom ** (s prijenosom
opterećenja, u granici MTRA)
1 300
1 300
1 300
1 100


- Prikolica bez kočnice
745
750
745
750


- Preporučeno opterećenje na kuki
70
70

TEHNIČKI PODACI
221


Navedene vrijednosti MTRA i vučnih opterećenja vrijede za nadmorsku visinu od najviše 1000 metara; navedeno vučno op-
terećenje treba smanjiti za 10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kada je vanjska temperatura viša
od 37°C, smanjite masu prikolice.

* Masa vozila spremnog za vožnju je masa praznog vozila + vozač (75 kg).

** Masa prikolice s kočnicom može se povećati, u granici MTRA, pod uvjetom da se za istu vrijednost smanji MTAC vučnog
vozila; međutim, treba obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše utjecati na njegovo drža-
nje ceste.

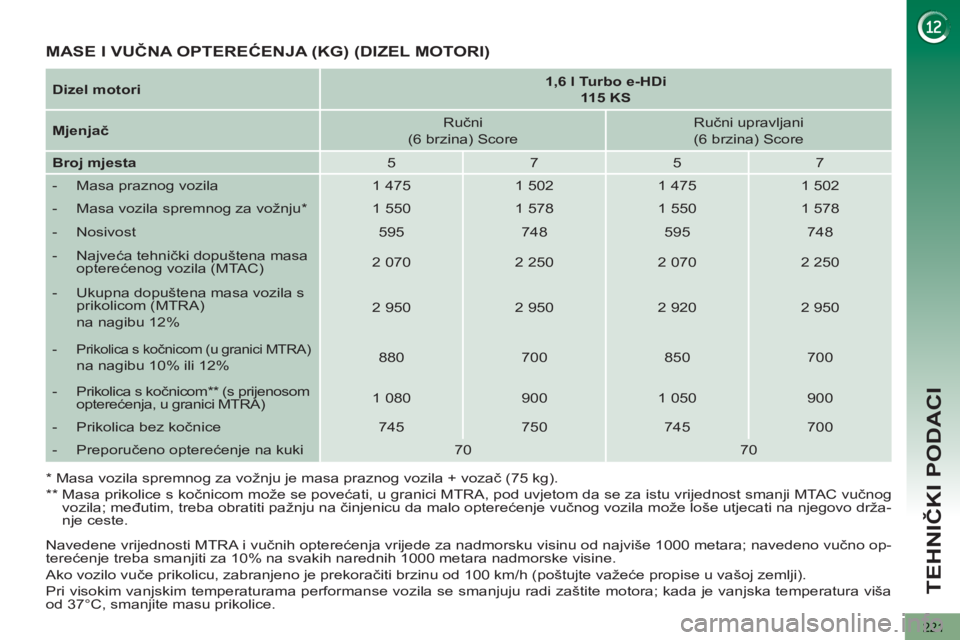

MASE I VUČNA OPTEREĆENJA (KG) (DIZEL MOTORI)



Dizel motori


1,6 l Turbo e-HDi
115 KS



Mjenjač

Ručni
(6 brzina) Score
Ručni upravljani
(6 brzina) Score

Broj mjesta

5
7
5
7


- Masa praznog vozila
1 475
1 502
1 475
1 502


- Masa vozila spremnog za vožnju *

1 550
1 578
1 550
1 578


- Nosivost
595
748
595
748


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
2 070
2 250
2 070
2 250


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
2 950
2 950
2 920
2 950



- Prikolica s kočnicom (u granici MTRA)
na nagibu 10% ili 12%
880
700
850
700


- Prikolica s kočnicom ** (s prijenosom
opterećenja, u granici MTRA)
1 080
900
1 050
900


- Prikolica bez kočnice
745
750
745
700


- Preporučeno opterećenje na kuki
70
70

TEHNIČKI PODACI
222


Navedene vrijednosti MTRA i vučnih opterećenja vrijede za nadmorsku visinu od najviše 1000 metara; navedeno vučno op-
terećenje treba smanjiti za 10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kada je vanjska temperatura viša
od 37°C, smanjite masu prikolice.

* Masa vozila spremnog za vožnju je masa praznog vozila + vozač (75 kg).
**

Masa prikolice s kočnicom može se povećati, u granici MTRA, pod uvjetom da se za istu vrijednost smanji MTAC vučnog
vozila; međutim, treba obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše utjecati na njegovo drža-
nje ceste.

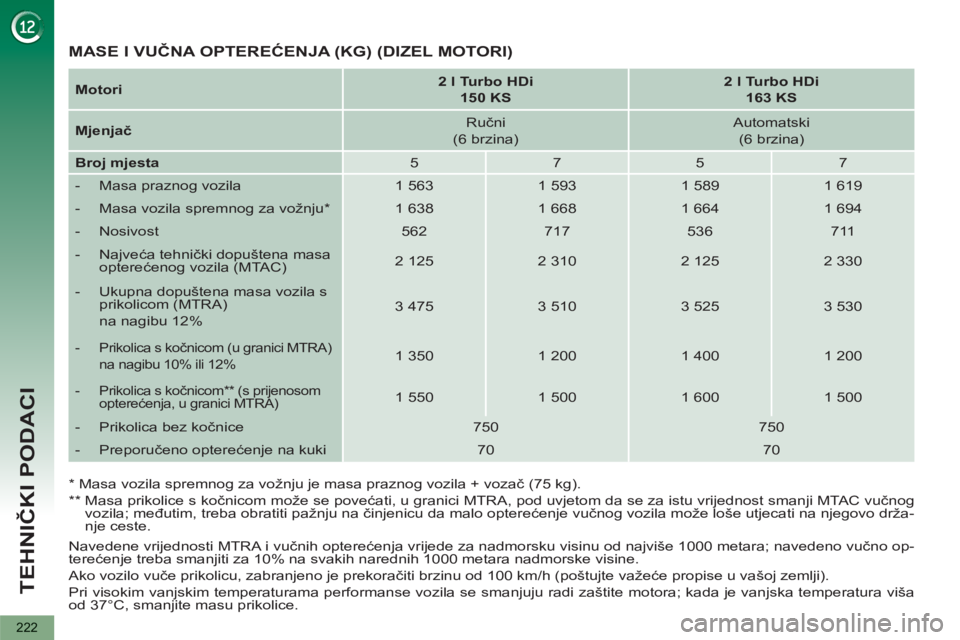

MASE I VUČNA OPTEREĆENJA (KG) (DIZEL MOTORI)



Motori


2 l Turbo HDi
150 KS



2 l Turbo HDi
163 KS



Mjenjač

Ručni
(6 brzina)
Automatski
(6 brzina)

Broj mjesta

5
7
5
7


- Masa praznog vozila
1 563
1 593
1 589
1 619


- Masa vozila spremnog za vožnju *

1 638
1 668
1 664
1 694


- Nosivost
562
717
536
711


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
2 125
2 310
2 125
2 330


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
3 475
3 510
3 525
3 530



- Prikolica s kočnicom (u granici MTRA)
na nagibu 10% ili 12%

1 350
1 200
1 400
1 200



- Prikolica s kočnicom ** (s prijenosom
opterećenja, u granici MTRA)

1 550
1 500
1 600
1 500


- Prikolica bez kočnice
750
750


- Preporučeno opterećenje na kuki
70
70

TEHNIČKI PODACI
223

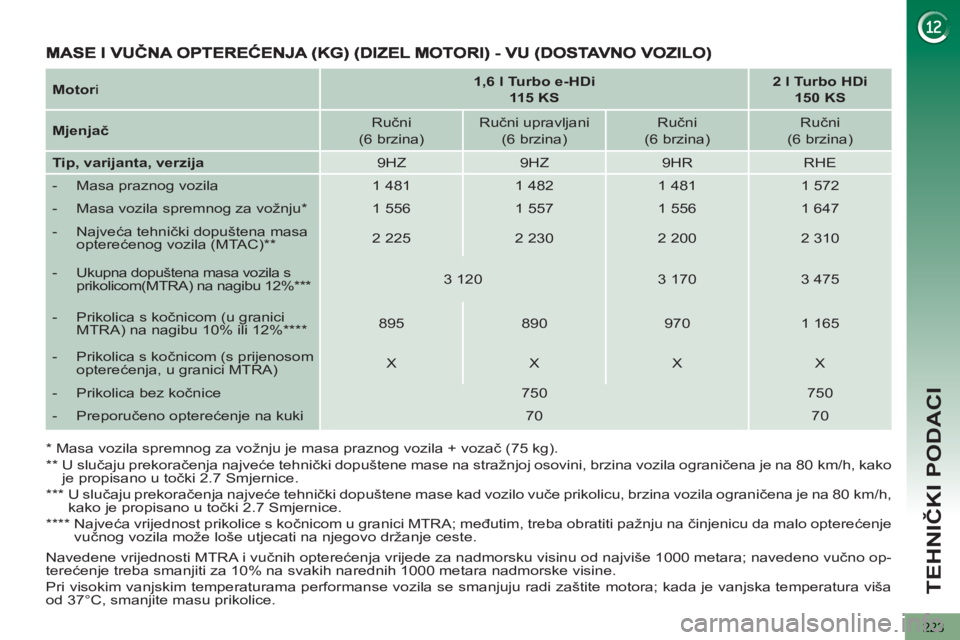

Motor
i

1,6 l Turbo e-HDi
115 KS



2 l Turbo HDi
150 KS



Mjenjač

Ručni
(6 brzina)
Ručni upravljani
(6 brzina)
Ručni
(6 brzina)



Ručni
(6 brzina)

Tip, varijanta, verzija

9HZ
9HZ
9HR
RHE


- Masa praznog vozila
1 481
1 482
1 481
1 572


- Masa vozila spremnog za vožnju *

1 556
1 557
1 556
1 647


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC) **

2 225
2 230
2 200
2 310


- Ukupna dopuštena masa vozila s
prikolicom(MTRA) na nagibu 12% ***



3 120
3 170
3 475


- Prikolica s kočnicom (u granici
MTRA) na nagibu 10% ili 12% ****



895
890
970
1 165


- Prikolica s kočnicom (s prijenosom
opterećenja, u granici MTRA)

X
X
X
X


- Prikolica bez kočnice
750
750


- Preporučeno opterećenje na kuki
70
70

*
Masa vozila spremnog za vožnju je masa praznog vozila + vozač (75 kg).

**
U slučaju prekoračenja najveće tehnički dopuštene mase na stražnjoj osovini, brzina vozila ograničena je na 80 km/h, kako
je propisano u točki 2.7 Smjernice.

***
U slučaju prekoračenja najveće tehnički dopuštene mase kad vozilo vuče prikolicu, brzina vozila ograničena je na 80 km/h,
kako je propisano u točki 2.7 Smjernice.

****
Najveća vrijednost prikolice s kočnicom u granici MTRA; međutim, treba obratiti pažnju na činjenicu da malo opterećenje
vučnog vozila može loše utjecati na njegovo držanje ceste.

Navedene vrijednosti MTRA i vučnih opterećenja vrijede za nadmorsku visinu od najviše 1000 metara; navedeno vuč
no op-
terećenje treba smanjiti za 10% na svakih narednih 1000 metara nadmorske visine.
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kada je vanjska temperatura viša
od 37°C, smanjite masu prikolice.

TEHNIČKI PODACI
224

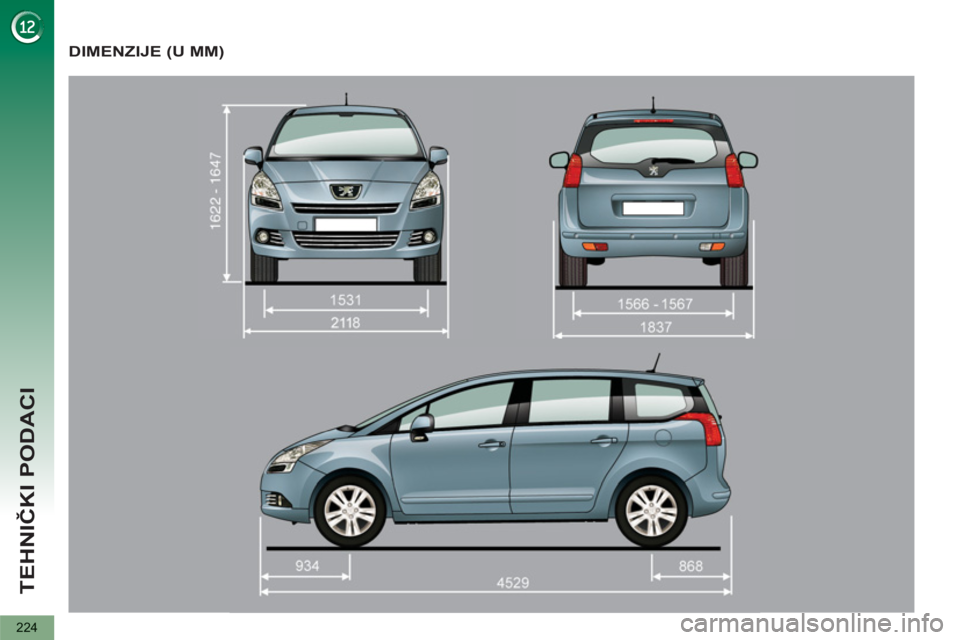

DIMENZIJE (U MM)

TEHNIČKI PODACI
225

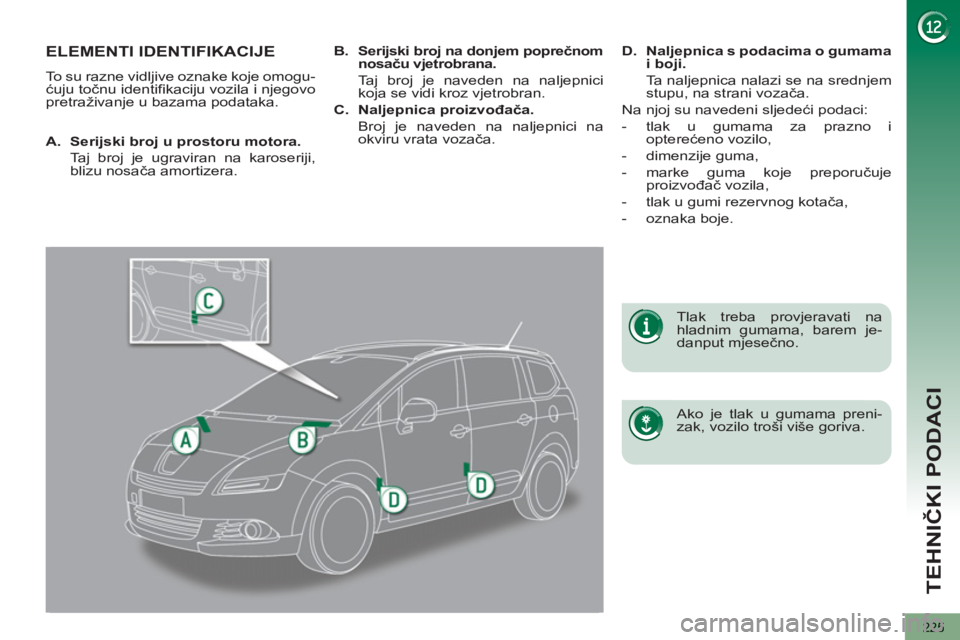

ELEMENTI IDENTIFIKACIJE

To su razne vidljive oznake koje omogu-
ćuju točnu identifikaciju vozila i njegovo
pretraživanje u bazama podataka.

Ako je tlak u gumama preni-
zak, vozilo troši više goriva.

Tlak treba provjeravati na
hladnim gumama, barem je-
danput mjesečno.


A.
Serijski broj u prostoru motora.

Taj broj je ugraviran na karoseriji,
blizu nosača amortizera.
B.
Serijski broj na donjem poprečnom
nosaču vjetrobrana.
Taj broj je naveden na naljepnici
koja se vidi kroz vjetrobran.

C.
Naljepnica proizvođača.

Broj je naveden na naljepnici na
okviru vrata vozača.
D.
Naljepnica s podacima o gumama
i boji.

Ta naljepnica nalazi se na srednjem
stupu, na strani vozača.
Na njoj su navedeni sljedeći podaci:


- tlak u gumama za prazno i
opterećeno vozilo,

- dimenzije guma,

- marke guma koje preporučuje
proizvođač vozila,

- tlak u gumi rezervnog kotača,

- oznaka boje.

TEHNIČKI PODACI
226

227

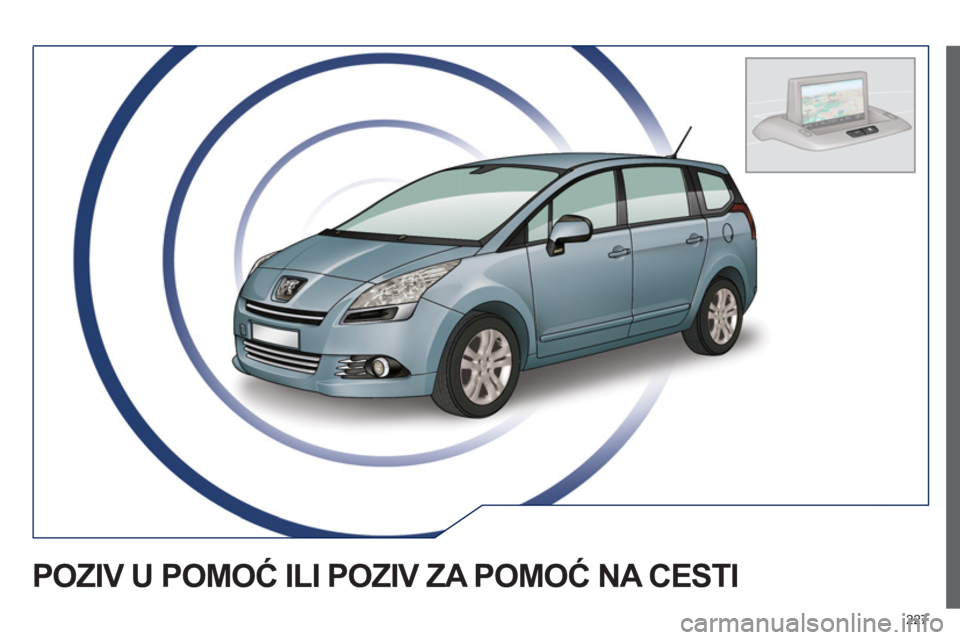

POZIV U POMOĆ ILI POZIV ZA POMOĆ NA CESTI

228

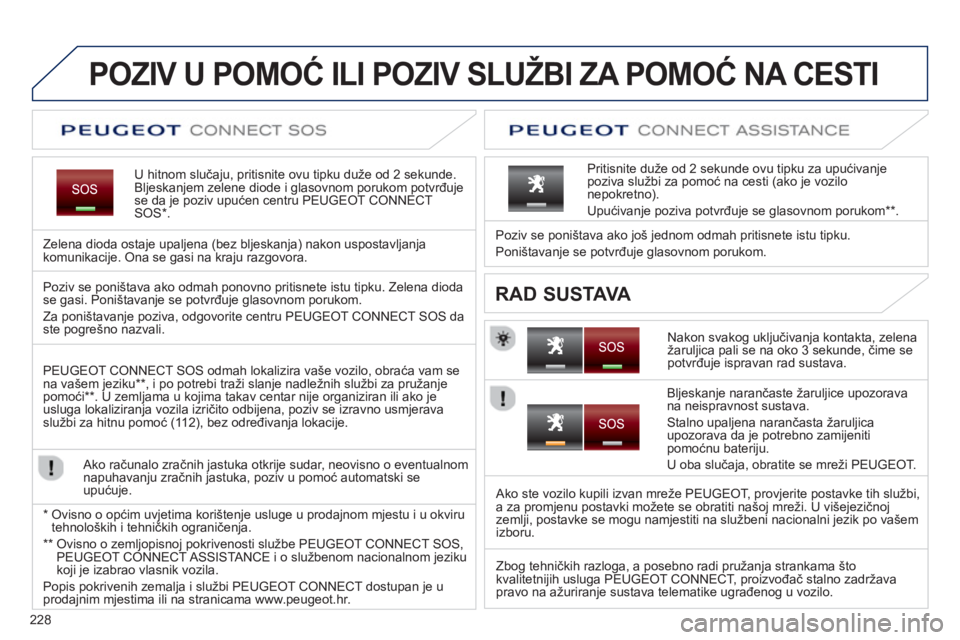

POZIV U POMOĆ ILI POZIV SLUŽBI ZA POMOĆ NA CESTI
U hitnom slučaju, pritisnite ovu tipku duže od 2 sekunde.Bljeskanjem zelene diode i glasovnom porukom potvrđuje
se da je poziv upućen centru PEUGEOT CONNECT SOS *
.
Zelena dioda osta
je upaljena (bez bljeskanja) nakon uspostavljanja komunikacije. Ona se gasi na kraju razgovora.

Nakon svako
g uključivanja kontakta, zelena žaruljica pali se na oko 3 sekunde, čime sepotvrđuje ispravan rad sustava. Poziv se poni
