PEUGEOT 5008 2013 Upute Za Rukovanje (in Croatian)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: 5008, Model: PEUGEOT 5008 2013Pages: 364, PDF Size: 17.97 MB
Page 201 of 364

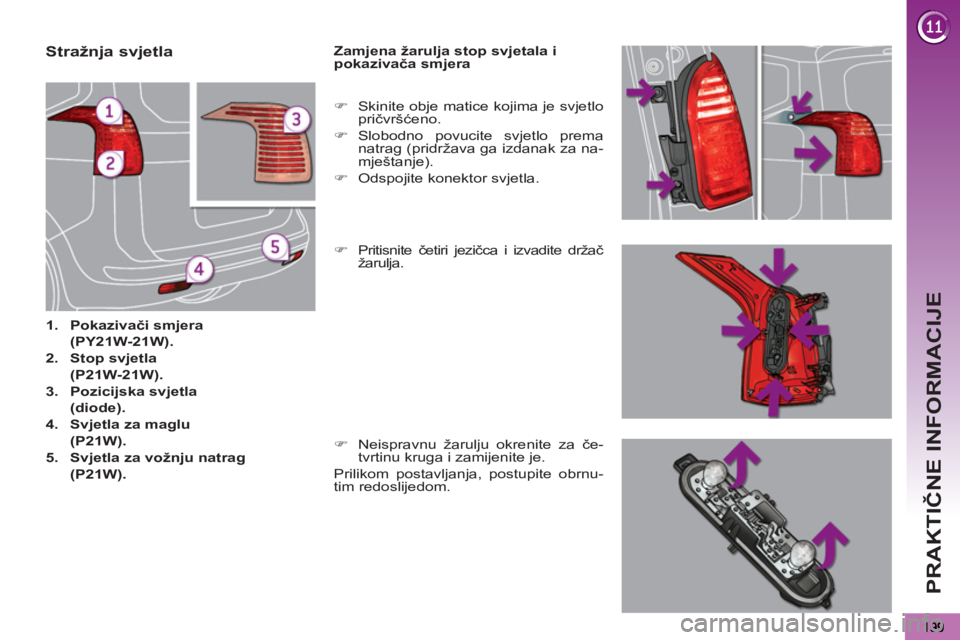

PRAKTIČNE INFORMACIJE
Stražnja svjetla
1.
Pokazivači smjera
(PY21W-21W).
2.
Stop svjetla
(P21W-21W).
3.
Pozicijska svjetla
(diode).
4.
Svjetla za maglu
(P21W).
5.
Svjetla za vožnju natrag
(P21W).
Zamjena žarulja stop svjetala i
pokazivača smjera
)
Pritisnite četiri jezičca i izvadite držač
žarulja.
)
Skinite obje matice kojima je svjetlo
pričvršćeno.
)
Slobodno povucite svjetlo prema
natrag (pridržava ga izdanak za na-
mještanje).
)
Odspojite konektor svjetla.
)
Neispravnu žarulju okrenite za če-
tvrtinu kruga i zamijenite je.
Prilikom postavljanja, postupite obrnu-
tim redoslijedom.
Page 202 of 364
PRAKTIČNE INFORMACIJE
200

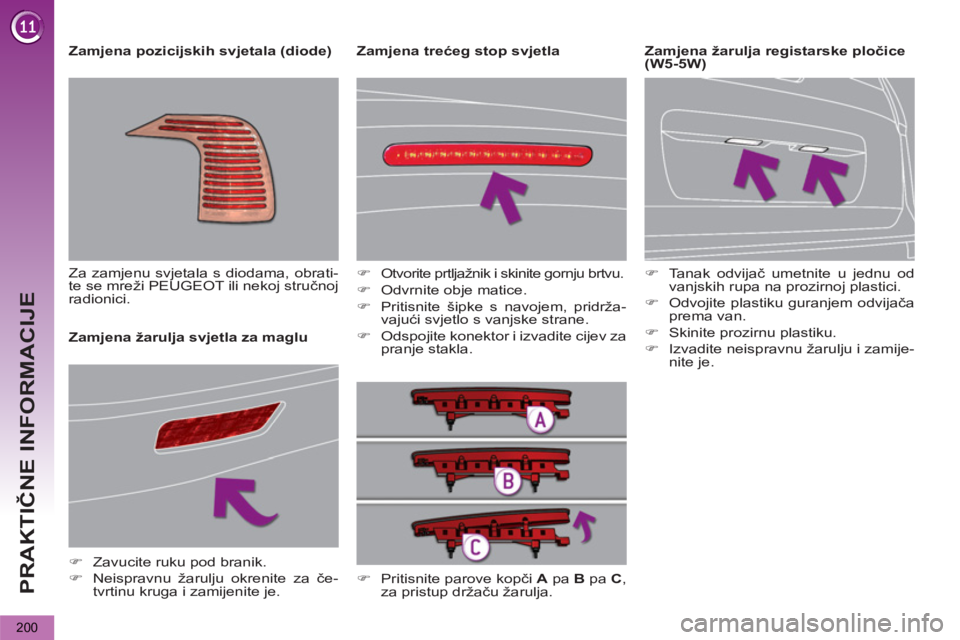

Zamjena trećeg stop svjetla
Zamjena žarulja svjetla za maglu
)
Zavucite ruku pod branik.
)
Neispravnu žarulju okrenite za če-
tvrtinu kruga i zamijenite je.
)
Otvorite prtljažnik i skinite gornju brtvu.
)
Odvrnite obje matice.
)
Pritisnite šipke s navojem, pridrža-
vajući svjetlo s vanjske strane.
)
Odspojite konektor i izvadite cijev za
pranje stakla.
)
Pritisnite parove kopči A
pa B
pa C
,
za pristup držaču žarulja.
Zamjena pozicijskih svjetala (diode)
Za zamjenu svjetala s diodama, obrati-
te se mreži PEUGEOT ili nekoj stručnoj
radionici.
)
Tanak odvijač umetnite u jednu od
vanjskih rupa na prozirnoj plastici.
)
Odvojite plastiku guranjem odvijača
prema van.
)
Skinite prozirnu plastiku.
)
Izvadite neispravnu žarulju i zamije-
nite je.
Zamjena žarulja registarske pločice
(W5-5W)
Page 203 of 364
PRAKTIČNE INFORMACIJE
201
PEUGEOT otklanja svaku od-
govornost za troškove nastale
zbog popravaka vašeg vozila,
ili za njegov neispravan rad, zbog
ugradnje dodatne opreme koju nije
isporučio ni preporučio PEUGEOT i
koja nije ugrađena prema njegovim
pravilima, naročito ako svi dodat-
no priključeni uređaji troše više od
10 miliampera.
Ugradnja dodatne
električne opreme
Strujni krug vašeg vozila pro-
jektiran je da radi sa serijskom ili op-
cionalnom opremom.
Prije ugradnje u vozilo neke druge
električne opreme ili pribora, obratite
se mreži PEUGEOT ili nekoj stručnoj
radionici.

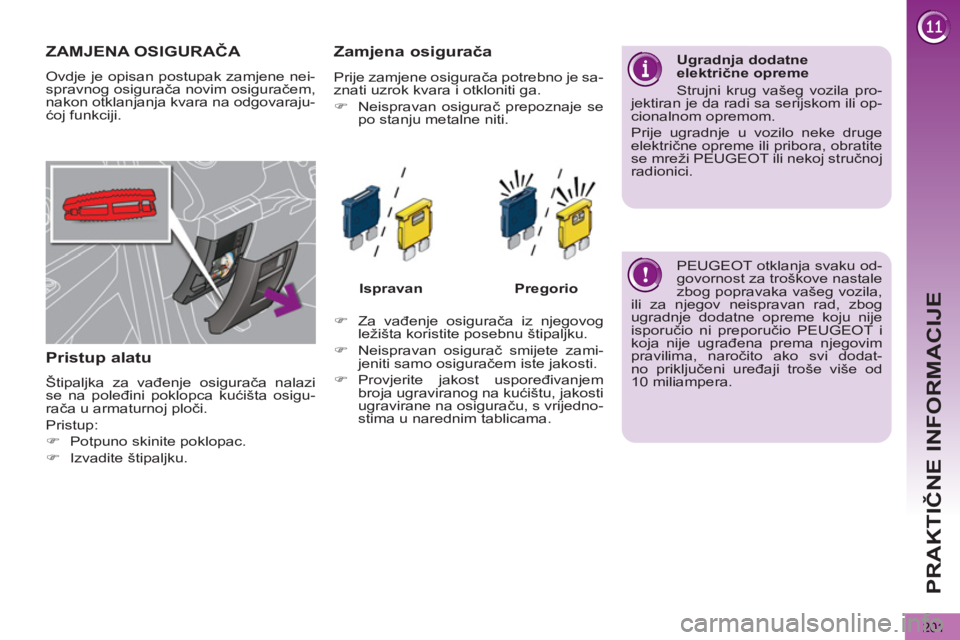

ZAMJENA OSIGURAČA
Ovdje je opisan postupak zamjene nei-
spravnog osigurača novim osiguračem,
nakon otklanjanja kvara na odgovaraju-
ćoj funkciji.
Pristup alatu
Štipaljka za vađenje osigurača nalazi
se na poleđini poklopca kućišta osigu-
rača u armaturnoj ploči.
Pristup:
)
Potpuno skinite poklopac.
)
Izvadite štipaljku.
Zamjena osigurača
)
Za vađenje osigurača iz njegovog
ležišta koristite posebnu štipaljku.
)
Neispravan osigurač smijete zami-
jeniti samo osiguračem iste jakosti.
)
Provjerite jakost uspoređivanjem
broja ugraviranog na kućištu, jakosti
ugravirane na osiguraču, s vrijedno-
stima u narednim tablicama.
Ispravan
Pregorio
Prije zamjene osigurača potrebno je sa-
znati uzrok kvara i otkloniti ga.
)
Neispravan osigurač prepoznaje se
po stanju metalne niti.
Page 204 of 364
PRAKTIČNE INFORMACIJE
202

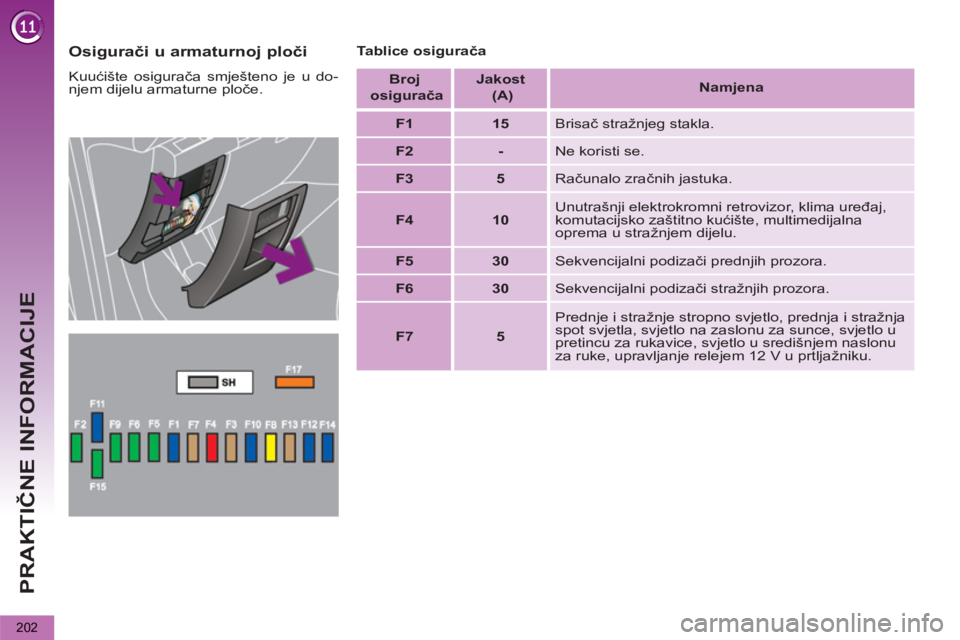

Osigurači u armaturnoj ploči
Kuućište osigurača smješteno je u do-
njem dijelu armaturne ploče.
Tablice osigurača
Broj
osigurača
Jakost
(A)
Namjena
F1
15
Brisač stražnjeg stakla.
F2
-
Ne koristi se.
F3
5
Računalo zračnih jastuka.
F4
10
Unutrašnji elektrokromni retrovizor, klima uređaj,
komutacijsko zaštitno kućište, multimedijalna
oprema u stražnjem dijelu.
F5
30
Sekvencijalni podizači prednjih prozora.
F6
30
Sekvencijalni podizači stražnjih prozora.
F7
5
Prednje i stražnje stropno svjetlo, prednja i stražnja
spot svjetla, svjetlo na zaslonu za sunce, svjetlo u
pretincu za rukavice, svjetlo u središnjem naslonu
za ruke, upravljanje relejem 12 V u prtljažniku.
Page 205 of 364
PRAKTIČNE INFORMACIJE
203

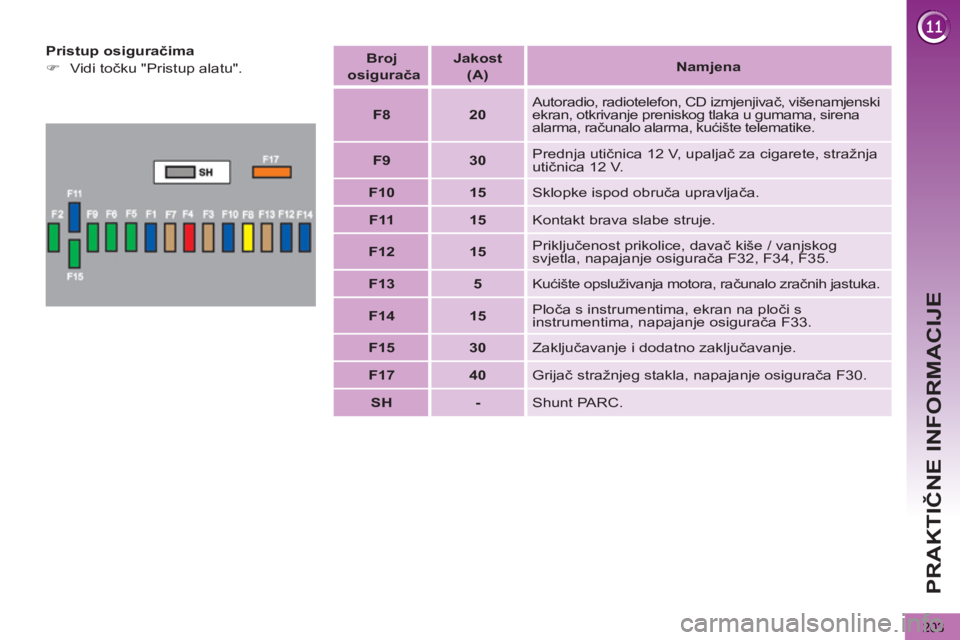

Pristup osiguračima
)
Vidi točku "Pristup alatu".
Broj
osigurača
Jakost
(A)
Namjena
F8
20
Autoradio, radiotelefon, CD izmjenjivač, višenamjenski
ekran, otkrivanje preniskog tlaka u gumama, sirena
alarma, računalo alarma, kućište telematike.
F9
30
Prednja utičnica 12 V, upaljač za cigarete, stražnja
utičnica 12 V.
F10
15
Sklopke ispod obruča upravljača.
F11
15
Kontakt brava slabe struje.
F12
15
Priključenost prikolice, davač kiše / vanjskog
svjetla, napajanje osigurača F32, F34, F35.
F13
5
Kućište opsluživanja motora, računalo zračnih jastuka.
F14
15
Ploča s instrumentima, ekran na ploči s
instrumentima, napajanje osigurača F33.
F15
30
Zaključavanje i dodatno zaključavanje.
F17
40
Grijač stražnjeg stakla, napajanje osigurača F30.
SH
-
Shunt PARC.
Page 206 of 364

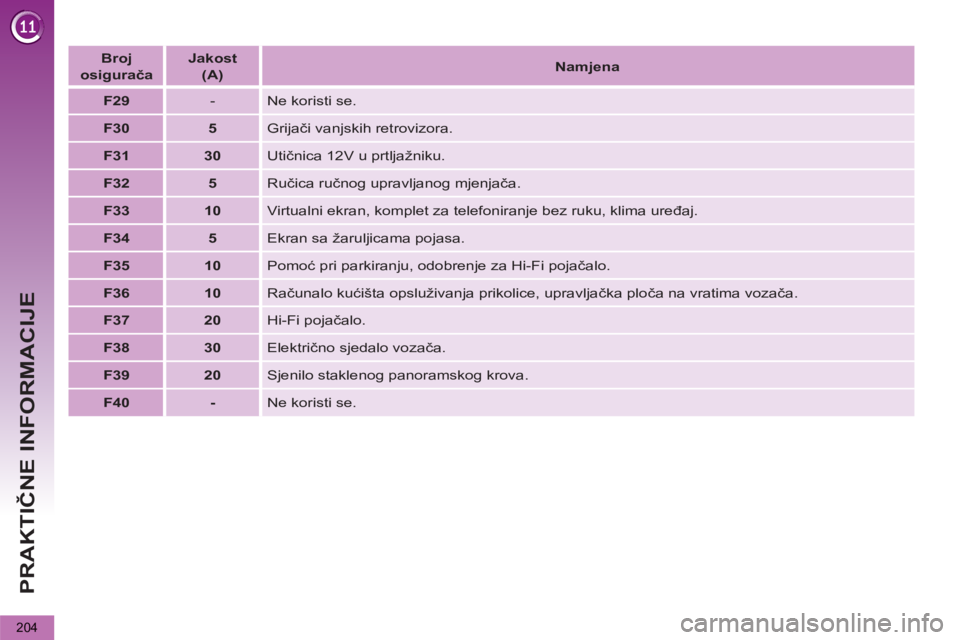

PRAKTIČNE INFORMACIJE
204
Broj
osigurača
Jakost
(A)
Namjena
F29
- Ne koristi se.
F30
5
Grijači vanjskih retrovizora.
F31
30
Utičnica 12V u prtljažniku.
F32
5
Ručica ručnog upravljanog mjenjača.
F33
10
Virtualni ekran, komplet za telefoniranje bez ruku, klima uređaj.
F34
5
Ekran sa žaruljicama pojasa.
F35
10
Pomoć pri parkiranju, odobrenje za Hi-Fi pojačalo.
F36
10
Računalo kućišta opsluživanja prikolice, upravljačka ploča na vratima vozača.
F37
20
Hi-Fi pojačalo.
F38
30
Električno sjedalo vozača.
F39
20
Sjenilo staklenog panoramskog krova.
F40
-
Ne koristi se.
Page 207 of 364
PRAKTIČNE INFORMACIJE
205

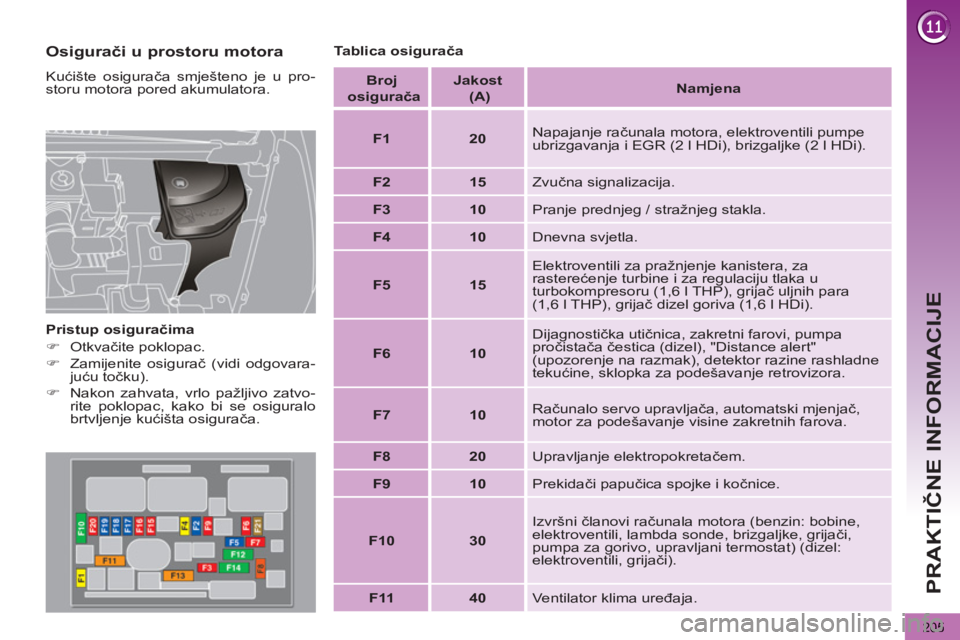

Osigurači u prostoru motora
Kućište osigurača smješteno je u pro-
storu motora pored akumulatora.
Pristup osiguračima
)
Otkvačite poklopac.
)
Zamijenite osigurač (vidi odgovara-
juću točku).
)
Nakon zahvata, vrlo pažljivo zatvo-
rite poklopac, kako bi se osiguralo
brtvljenje kućišta osigurača.
Tablica osigurača
Broj
osigurača
Jakost
(A)
Namjena
F1
20
Napajanje računala motora, elektroventili pumpe
ubrizgavanja i EGR (2 l HDi), brizgaljke (2 l HDi).
F2
15
Zvučna signalizacija.
F3
10
Pranje prednjeg / stražnjeg stakla.
F4
10
Dnevna svjetla.
F5
15
Elektroventili za pražnjenje kanistera, za
rasterećenje turbine i za regulaciju tlaka u
turbokompresoru (1,6 l THP), grijač uljnih para
(1,6 l THP), grijač dizel goriva (1,6 l HDi).
F6
10
Dijagnostička utičnica, zakretni farovi, pumpa
pročistača čestica (dizel), "Distance alert"
(upozorenje na razmak), detektor razine rashladne
tekućine, sklopka za podešavanje retrovizora.
F7
10
Računalo servo upravljača, automatski mjenjač,
motor za podešavanje visine zakretnih farova.
F8
20
Upravljanje elektropokretačem.
F9
10
Prekidači papučica spojke i kočnice.
F10
30
Izvršni članovi računala motora (benzin: bobine,
elektroventili, lambda sonde, brizgaljke, grijači,
pumpa za gorivo, upravljani termostat) (dizel:
elektroventili, grijači).
F11
40
Ventilator klima uređaja.
Page 208 of 364

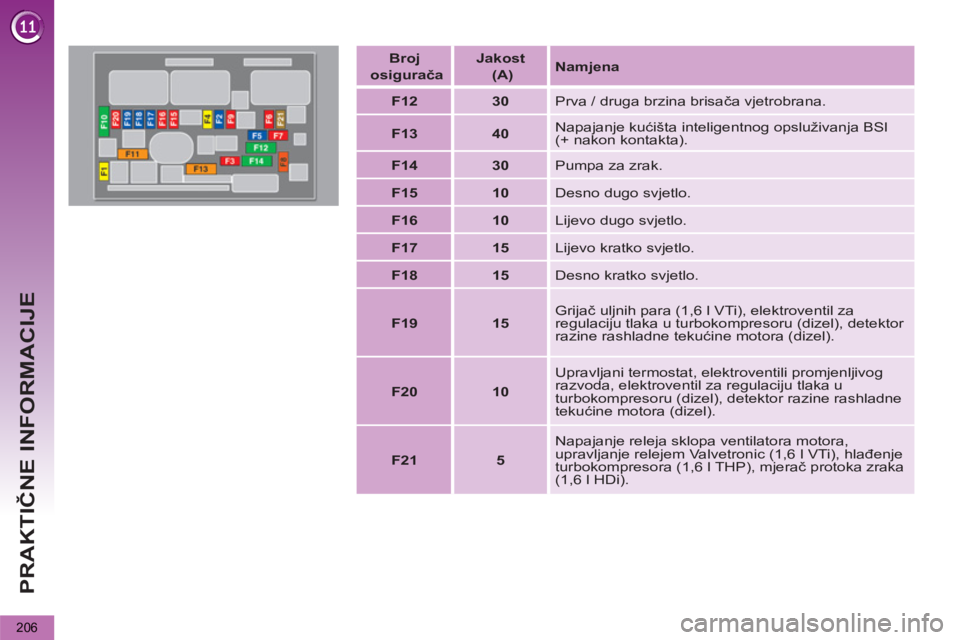

PRAKTIČNE INFORMACIJE
206
Broj
osigurača
Jakost
(A)
Namjena
F12
30
Prva / druga brzina brisača vjetrobrana.
F13
40
Napajanje kućišta inteligentnog opsluživanja BSI
(+ nakon kontakta).
F14
30
Pumpa za zrak.
F15
10
Desno dugo svjetlo.
F16
10
Lijevo dugo svjetlo.
F17
15
Lijevo kratko svjetlo.
F18
15
Desno kratko svjetlo.
F19
15
Grijač uljnih para (1,6 l VTi), elektroventil za
regulaciju tlaka u turbokompresoru (dizel), detektor
razine rashladne tekućine motora (dizel).
F20
10
Upravljani termostat, elektroventili promjenljivog
razvoda, elektroventil za regulaciju tlaka u
turbokompresoru (dizel), detektor razine rashladne
tekućine motora (dizel).
F21
5
Napajanje releja sklopa ventilatora motora,
upravljanje relejem Valvetronic (1,6 l VTi), hlađenje
turbokompresora (1,6 l THP), mjerač protoka zraka
(1,6 l HDi).
Page 209 of 364
PRAKTIČNE INFORMACIJE
207

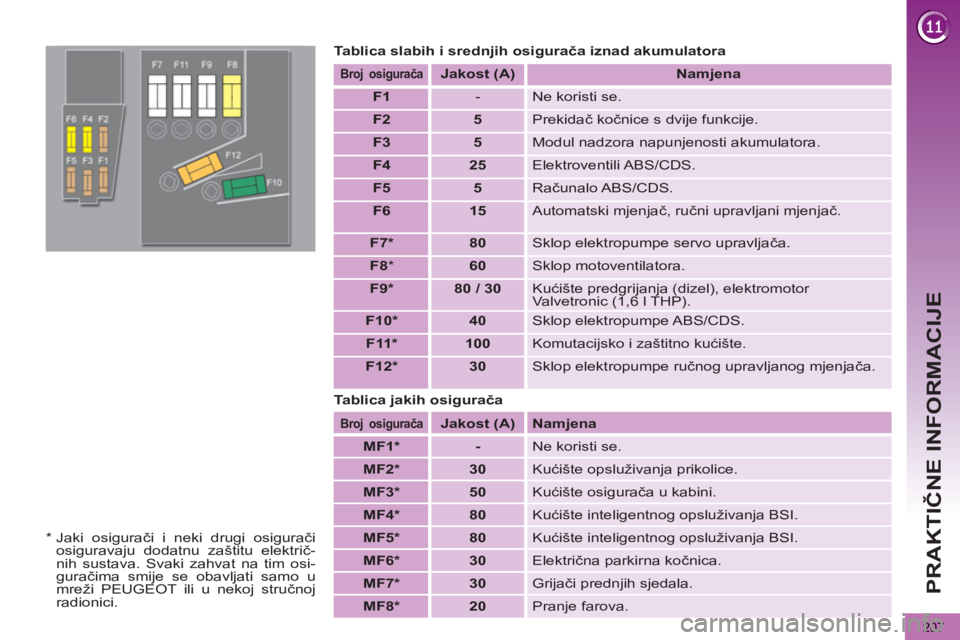

Tablica slabih i srednjih osigurača iznad akumulatora
Broj
osigurača
Jakost
(A)
Namjena
F1
- Ne koristi se.
F2
5
Prekidač kočnice s dvije funkcije.
F3
5
Modul nadzora napunjenosti akumulatora.
F4
25
Elektroventili ABS/CDS.
F5
5
Računalo ABS/CDS.
F6
15
Automatski mjenjač, ručni upravljani mjenjač.
F7 *
80
Sklop elektropumpe servo upravljača.
F8
*
60
Sklop motoventilatora.
F9 *
80 / 30
Kućište predgrijanja (dizel), elektromotor
Valvetronic (1,6 l THP).
F10 *
40
Sklop elektropumpe ABS/CDS.
F11 *
100
Komutacijsko i zaštitno kućište.
F12 *
30
Sklop elektropumpe ručnog upravljanog mjenjača.
Broj
osigurača
Jakost
(A)
Namjena
MF1 *
-
Ne koristi se.
MF2 *
30
Kućište opsluživanja prikolice.
MF3 *
50
Kućište osigurača u kabini.
MF4 *
80
Kućište inteligentnog opsluživanja BSI.
MF5 *
80
Kućište inteligentnog opsluživanja BSI.
MF6 *
30
Električna parkirna kočnica.
MF7 *
30
Grijači prednjih sjedala.
MF8 *
20
Pranje farova.
Tablica jakih osigurača
*
Jaki osigurači i neki drugi osigurači
osiguravaju dodatnu zaštitu električ-
nih sustava. Svaki zahvat na tim osi-
guračima smije se obavljati samo u
mreži PEUGEOT ili u nekoj stručnoj
radionici.
Page 210 of 364
PRAKTIČNE INFORMACIJE
208

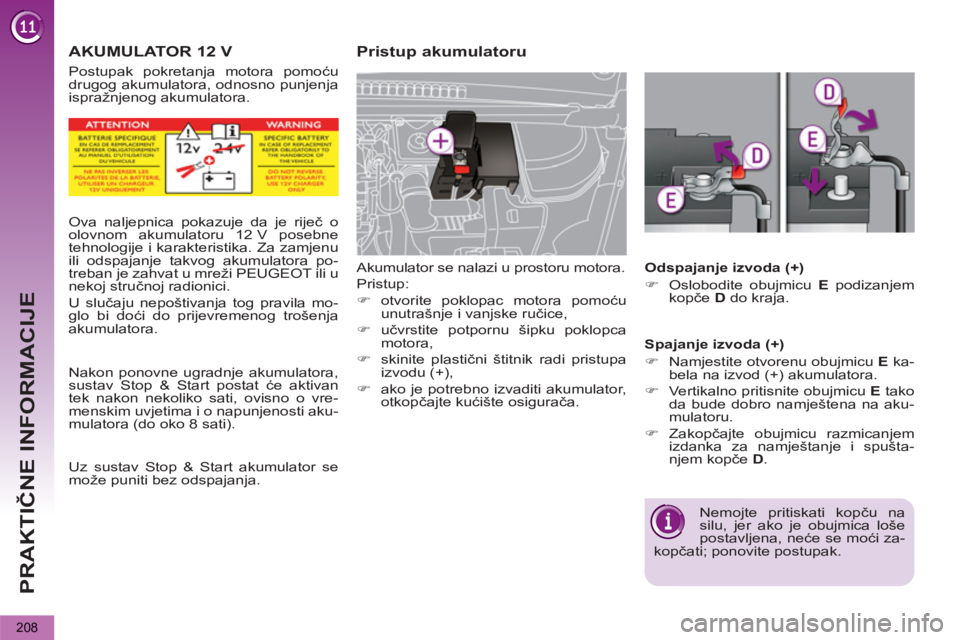

AKUMULATOR 12 V
Pristup akumulatoru
Akumulator se nalazi u prostoru motora.
Pristup:
)
otvorite poklopac motora pomoću
unutrašnje i vanjske ručice,
)
učvrstite potpornu šipku poklopca
motora,
)
skinite plastični štitnik radi pristupa
izvodu (+),
)
ako je potrebno izvaditi akumulator,
otkopčajte kućište osigurača.
Odspajanje izvoda (+)
)
Oslobodite obujmicu E
podizanjem
kopče D
do kraja.
Spajanje izvoda (+)
)
Namjestite otvorenu obujmicu E
ka-
bela na izvod (+) akumulatora.
)
Vertikalno pritisnite obujmicu E
tako
da bude dobro namještena na aku-
mulatoru.
)
Zakopčajte obujmicu razmicanjem
izdanka za namještanje i spušta-
njem kopče D
.
Nemojte pritiskati kopču na
silu, jer ako je obujmica loše
postavljena, neće se moći za-
kopčati; ponovite postupak.
Ova naljepnica pokazuje da je riječ o
olovnom akumulatoru 12 V posebne
tehnologije i karakteristika. Za zamjenu
ili odspajanje takvog akumulatora po-
treban je zahvat u mreži PEUGEOT ili u
nekoj stručnoj radionici.
U slučaju nepoštivanja tog pravila mo-
glo bi doći do prijevremenog trošenja
akumulatora.
Nakon ponovne ugradnje akumulatora,
sustav Stop & Start postat će aktivan
tek nakon nekoliko sati, ovisno o vre-
menskim uvjetima i o napunjenosti aku-
mulatora (do oko 8 sati).
Uz sustav Stop & Start akumulator se
može puniti bez odspajanja.
Postupak pokretanja motora pomoću
drugog akumulatora, odnosno punjenja
ispražnjenog akumulatora.
