PEUGEOT 5008 2016 Bruksanvisningar (in Swedish)

249
5008_sv_Chap10_infos-pratiques_ed01-2015

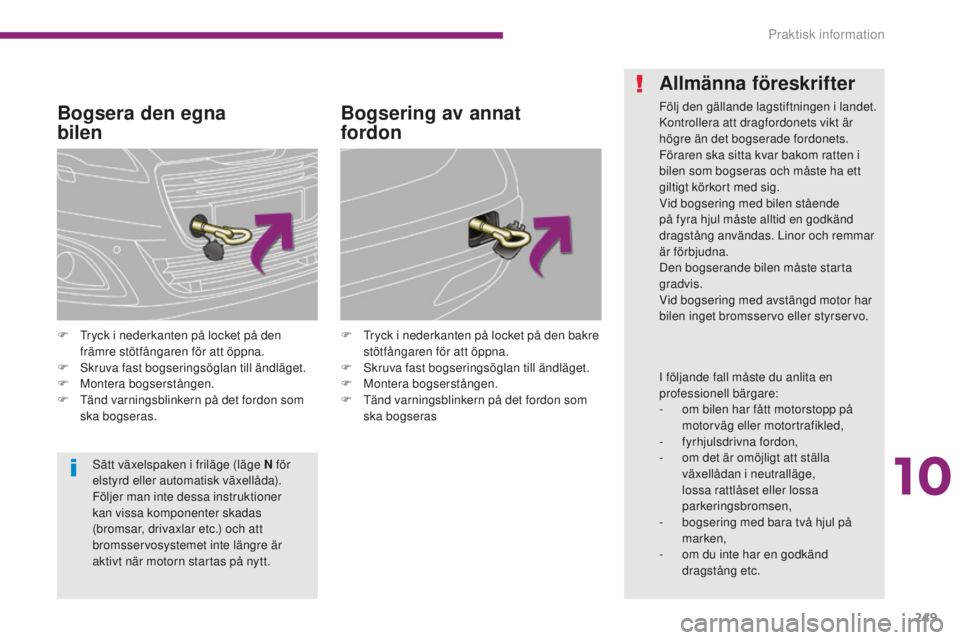

Bogsera den egna
bilen
F Tryck i nederkanten på locket på den främre stötfångaren för att öppna.
F

S
kruva fast bogseringsöglan till ändläget.
F

M
ontera bogserstången.
F

T
änd varningsblinkern på det fordon som
ska bogseras. F
T ryck i nederkanten på locket på den bakre
stötfångaren för att öppna.
F

S
kruva fast bogseringsöglan till ändläget.
F

M
ontera bogserstången.
F

T
änd varningsblinkern på det fordon som
ska bogseras
Bogsering av annat
fordon
Sätt växelspaken i friläge (läge N för
elstyrd eller automatisk växellåda).
Följer man inte dessa instruktioner
kan vissa komponenter skadas
(bromsar, drivaxlar etc.) och att
bromsservosystemet inte längre är
aktivt när motorn startas på nytt.
Allmänna föreskrifter
Följ den gällande lagstiftningen i landet.
Kontrollera att dragfordonets vikt är
högre än det bogserade fordonets.
Föraren ska sitta kvar bakom ratten i
bilen som bogseras och måste ha ett
giltigt körkort med sig.
Vid bogsering med bilen stående
på fyra hjul måste alltid en godkänd
dragstång användas. Linor och remmar
är förbjudna.
Den bogserande bilen måste starta
gradvis.
Vid bogsering med avstängd motor har
bilen inget bromsservo eller styrservo.
I följande fall måste du anlita en
professionell bärgare:
-

o
m bilen har fått motorstopp på
motorväg eller motortrafikled,
-
f

yrhjulsdrivna fordon,
-

o
m det är omöjligt att ställa
växellådan i neutralläge,
lossa rattlåset eller lossa
parkeringsbromsen,
-

b
ogsering med bara två hjul på
marken,
-

o
m du inte har en godkänd
dragstång etc.
10
Praktisk information

250
5008_sv_Chap10_infos-pratiques_ed01-2015

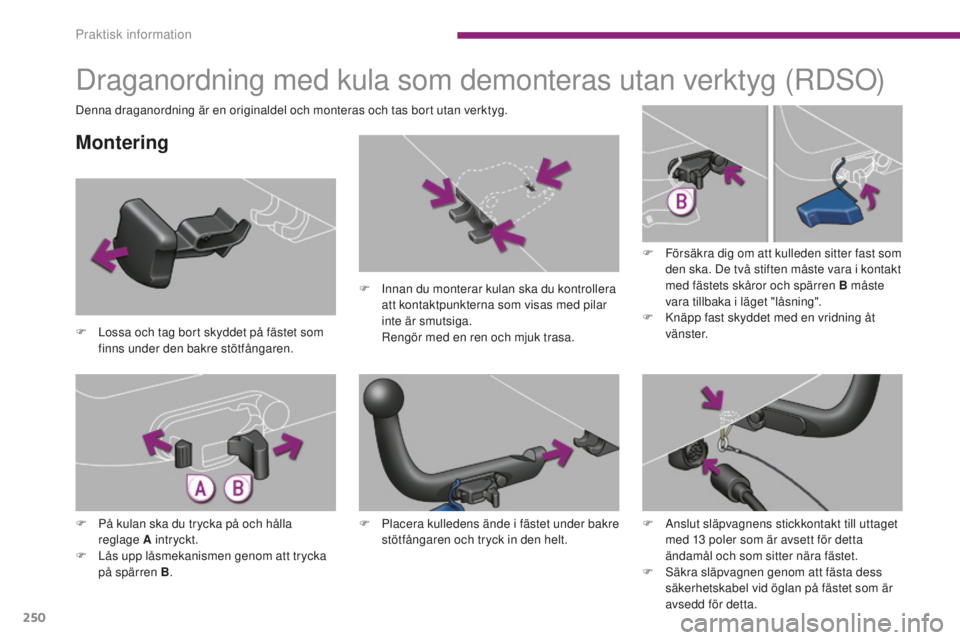

Draganordning med kula som demonteras utan verktyg (RDSO)
Montering
F Lossa och tag bort skyddet på fästet som finns under den bakre stötfångaren. F

I
nnan du monterar kulan ska du kontrollera
att kontaktpunkterna som visas med pilar
inte är smutsiga. R engör med en ren och mjuk trasa.F

F
örsäkra dig om att kulleden sitter fast som
den ska. De två stiften måste vara i kontakt
med fästets skåror och spärren B måste
vara tillbaka i läget "låsning".
F K näpp fast skyddet med en vridning åt
vä n s t e r.
F

P
å kulan ska du trycka på och hålla
reglage A intryckt.
F

L
ås upp låsmekanismen genom att trycka
på spärren B . F

P
lacera kulledens ände i fästet under bakre
stötfångaren och tryck in den helt.
Denna draganordning är en originaldel och monteras och tas bort utan verktyg.
F
A
nslut släpvagnens stickkontakt till uttaget
med 13
poler som är avsett för detta
ändamål och som sitter nära fästet.
F

S
äkra släpvagnen genom att fästa dess
säkerhetskabel vid öglan på fästet som är
avsedd för detta.
Praktisk information

251
5008_sv_Chap10_infos-pratiques_ed01-2015
När kulleden är monterad kan den hindra
nedre delen av bakluckan från att öppnas
helt.
Se till att inte denna nedre del av bakluckan
inte kommer i kontakt med kulleden.
F Lossa och tag bort fästets skydd med en vridning åt höger.

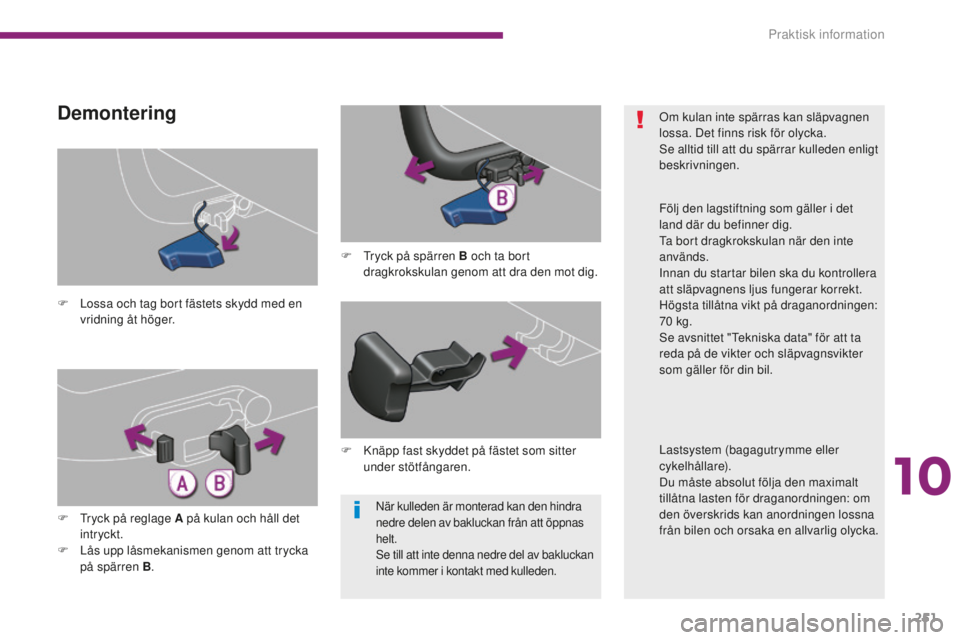

Demontering
F Tryck på spärren B och ta bort dragkrokskulan genom att dra den mot dig.
F

T

ryck på reglage A på kulan och håll det
intryckt.
F

L

ås upp låsmekanismen genom att trycka
på spärren B . F

K
näpp fast skyddet på fästet som sitter
under stötfångaren. Om kulan inte spärras kan släpvagnen
lossa. Det finns risk för olycka.
Se alltid till att du spärrar kulleden enligt
beskrivningen.
Följ den lagstiftning som gäller i det
land där du befinner dig.
Ta bort dragkrokskulan när den inte
används.
Innan du startar bilen ska du kontrollera
att släpvagnens ljus fungerar korrekt.
Högsta tillåtna vikt på draganordningen:
70


kg.
Se avsnittet "Tekniska data" för att ta
reda på de vikter och släpvagnsvikter
som gäller för din bil.
Lastsystem (bagagutrymme eller
cykelhållare).
Du måste absolut följa den maximalt
tillåtna lasten för draganordningen: om
den överskrids kan anordningen lossna
från bilen och orsaka en allvarlig olycka.
10
Praktisk information

252
5008_sv_Chap10_infos-pratiques_ed01-2015

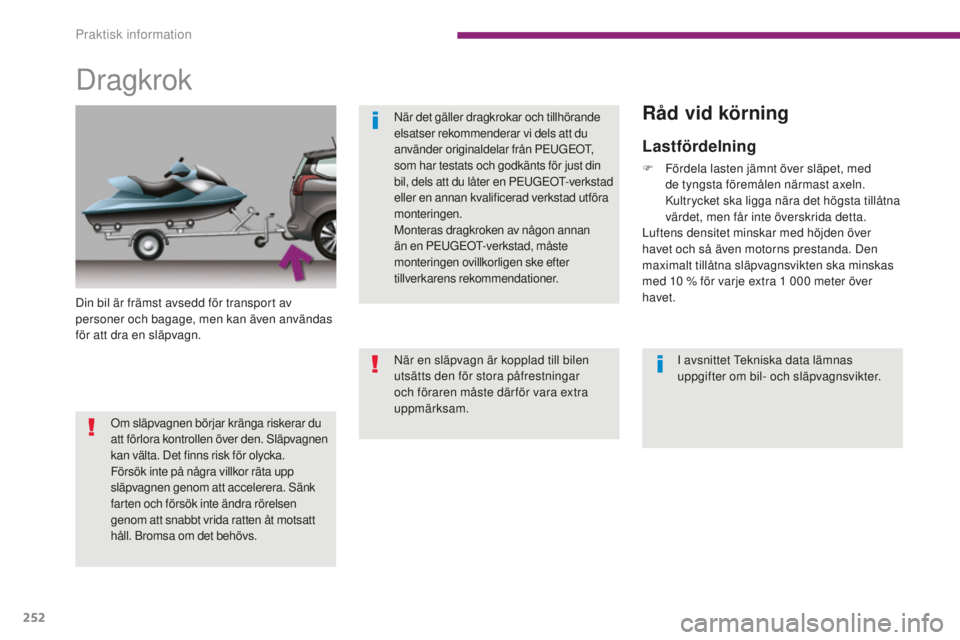

Dragkrok
Din bil är främst avsedd för transport av
personer och bagage, men kan även användas
för att dra en släpvagn.I avsnittet Tekniska data lämnas
uppgifter om bil- och släpvagnsvikter.
När det gäller dragkrokar och tillhörande
elsatser rekommenderar vi dels att du
använder originaldelar från PEUGEOT,
som har testats och godkänts för just din
bil, dels att du låter en PEUGEOT-verkstad
eller en annan kvalificerad verkstad utföra
monteringen.
Monteras dragkroken av någon annan
än en PEUGEOT-verkstad, måste
monteringen ovillkorligen ske efter
tillverkarens rekommendationer.
När en släpvagn är kopplad till bilen
utsätts den för stora påfrestningar
och föraren måste där för vara extra
uppmärksam.
Om släpvagnen börjar kränga riskerar du
att förlora kontrollen över den. Släpvagnen
kan välta. Det finns risk för olycka.
Försök inte på några villkor räta upp
släpvagnen genom att accelerera. Sänk
farten och försök inte ändra rörelsen
genom att snabbt vrida ratten åt motsatt
håll. Bromsa om det behövs.
Råd vid körning
Lastfördelning
F Fördela lasten jämnt över släpet, med
de tyngsta föremålen närmast axeln.
Kultrycket ska ligga nära det högsta tillåtna
värdet, men får inte överskrida detta.
Luftens densitet minskar med höjden över
havet och så även motorns prestanda. Den
maximalt tillåtna släpvagnsvikten ska minskas
med 10
% för varje extra 1 000 meter över
havet.
Praktisk information

253
5008_sv_Chap10_infos-pratiques_ed01-2015
Sidovindar
F Tänk på att bilen blir känsligare för sidovindar.
Kylarvätskans temperatur
Vid körning med släp i backe höjs
kylarvätsketemperaturen.
Fläkten styrs elektriskt och avkylningsförmågan
beror därför inte på motorns varvtal.
F

M
inska motorns varvtal genom att sänka
hastigheten.
Högsta tillåtna släpvagnsvikt vid långvarig
körning i uppförsbacke beror på lutningsgrad
och utetemperatur.
Var alltid uppmärksam på
kylarvätsketemperaturen.
Bromsar
Vid körning med släp förlängs bromssträckan.
För att begränsa upphettningen av bromsarna,
exempelvis vid körning nedför branta
bergsvägar, rekommenderar vi att du använder
motorbromsen.
Däck
F Kontrollera att bilens och släpvagnens däcktryck överensstämmer med de tryck
som rekommenderas av tillverkaren.
Belysning
F Kontrollera de elektriska ljussignalerna på släpvagnen.
Parkeringssensorerna bak kopplas bort
automatiskt när en originaldragkrok från
PEUGEOT används.
F

O

m en varningslampa
och

STOP -lampan tänds, ska
du stanna bilen och stänga av
motorn så fort som möjligt.
10
Praktisk information

254
5008_sv_Chap10_infos-pratiques_ed01-2015

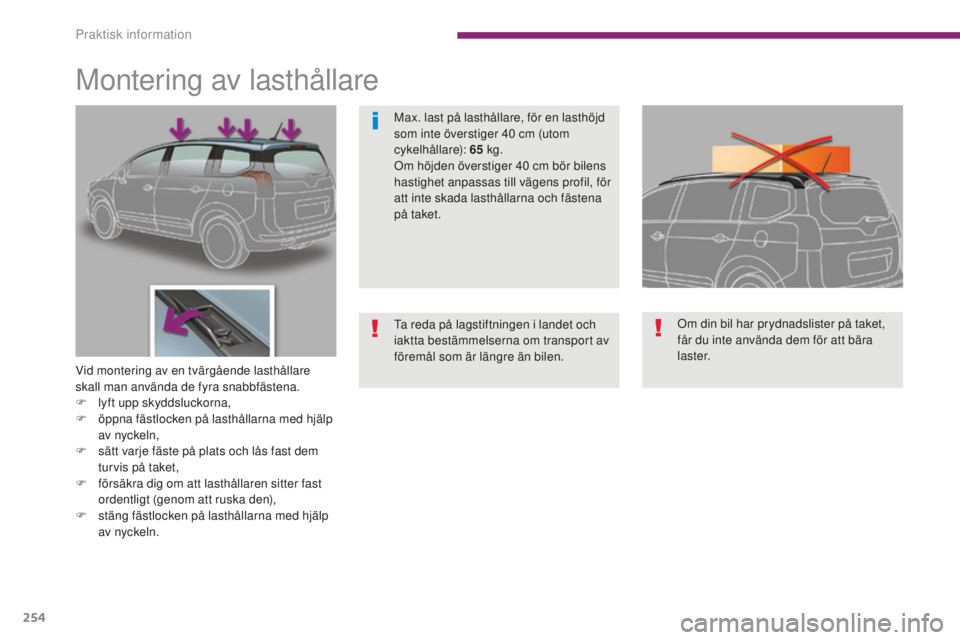

Montering av lasthållare
Vid montering av en tvärgående lasthållare
skall man använda de fyra snabbfästena.
F
ly
ft upp skyddsluckorna,
F

ö
ppna fästlocken på lasthållarna med hjälp
av nyckeln,
F

s
ätt varje fäste på plats och lås fast dem
turvis på taket,
F

f
örsäkra dig om att lasthållaren sitter fast
ordentligt (genom att ruska den),
F

s
täng fästlocken på lasthållarna med hjälp
av nyckeln. Om din bil har prydnadslister på taket,
får du inte använda dem för att bära
l a s t e r.
Max. last på lasthållare, för en lasthöjd
som inte överstiger 40
cm (utom
cykelhållare): 65 kg.
Om höjden överstiger 40 cm bör bilens
hastighet anpassas till vägens profil, för
att inte skada lasthållarna och fästena
på taket.
Ta reda på lagstiftningen i landet och
iaktta bestämmelserna om transport av
föremål som är längre än bilen.
Praktisk information

255
5008_sv_Chap10_infos-pratiques_ed01-2015
Demontering
F Lossa den övre delen av skyddet genom att börja i ändarna.
F

G
rip tag i skyddet nertill i ändarna och
frigör det genom att dra det mot dig.

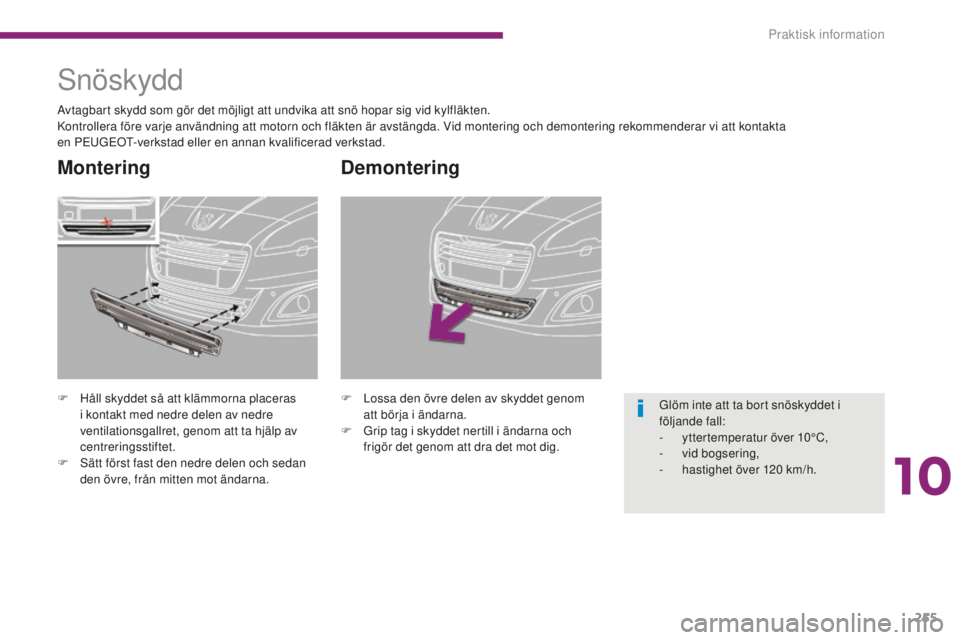

Snöskydd
F Håll skyddet så att klämmorna placeras i kontakt med nedre delen av nedre
ventilationsgallret, genom att ta hjälp av
centreringsstiftet.
F

S
ätt först fast den nedre delen och sedan
den övre, från mitten mot ändarna.
Montering
Avtagbart skydd som gör det möjligt att undvika att snö hopar sig vid kylfläkten.
Kontrollera före varje användning att motorn och fläkten är avstängda. Vid montering och demontering rekommenderar vi att kontakta
en PEUGEOT-verkstad eller en annan kvalificerad verkstad.
Glöm inte att ta bort snöskyddet i
följande fall:
-

y
ttertemperatur över 10°C,
-
v

id bogsering,
-

h
astighet över 120 km/h.
10
Praktisk information

256
5008_sv_Chap10_infos-pratiques_ed01-2015
"Skydd"
Skyddsmattor*, förvaringslåda i
bagageutrymmet, skyddsnät för bagage,
specialstänkskydd**, sätesöverdrag, tillbehör
för husdjur, skydd för bagageutrymmets
tröskel etc.
"Säkerhet"
Larmsystem mot inbrott, graverade rutor,
stöldskydd på hjul, bälteskuddar och
bilbarnstolar, dimljussats, förbandslåda,
alkotest, varningstriangel, reflexväst, system
för lokalisering av stulen bil, skyddsgaller för
hund, utrustning för vinterkörning (snökedjor,
snöstrumpor etc.).

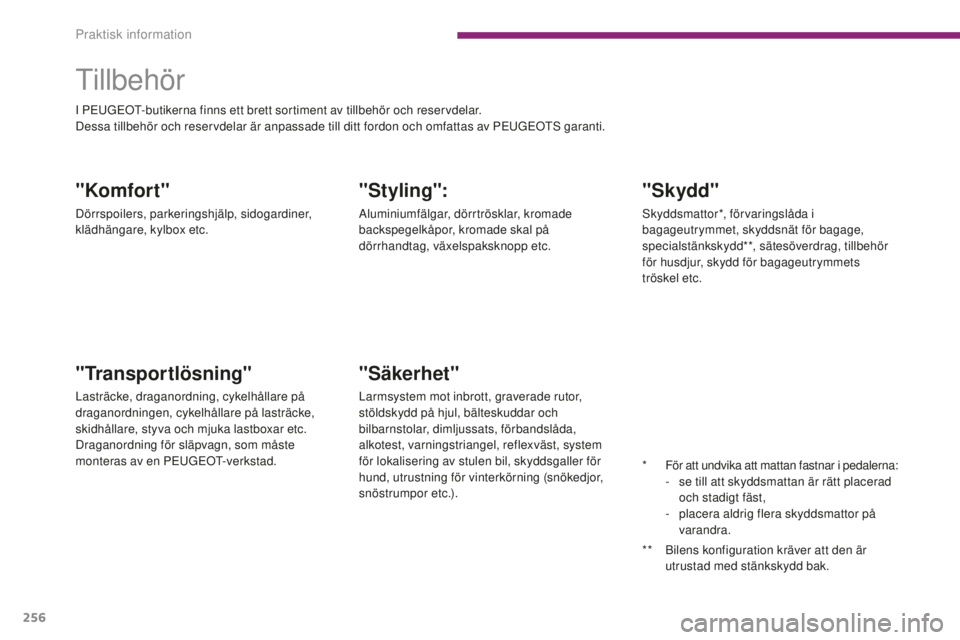

Tillbehör
"Styling":
Aluminiumfälgar, dörrtrösklar, kromade
backspegelkåpor, kromade skal på
dörrhandtag, växelspaksknopp etc.
"Transportlösning"
Lasträcke, draganordning, cykelhållare på
draganordningen, cykelhållare på lasträcke,
skidhållare, styva och mjuka lastboxar etc.
Draganordning för släpvagn, som måste
monteras av en PEUGEOT-verkstad.
"Komfort"
Dörrspoilers, parkeringshjälp, sidogardiner,
klädhängare, kylbox etc. I PEUGEOT-butikerna finns ett brett sortiment av tillbehör och reservdelar.
Dessa tillbehör och reservdelar är anpassade till ditt fordon och omfattas av PEUGEOTS garanti.*
F
ör att undvika att mattan fastnar i pedalerna:
-

s
e till att skyddsmattan är rätt placerad
och stadigt fäst,
-

p
lacera aldrig flera skyddsmattor på
varandra.
**

B
ilens konfiguration kräver att den är
utrustad med stänkskydd bak.
Praktisk information

257
5008_sv_Chap10_infos-pratiques_ed01-2015

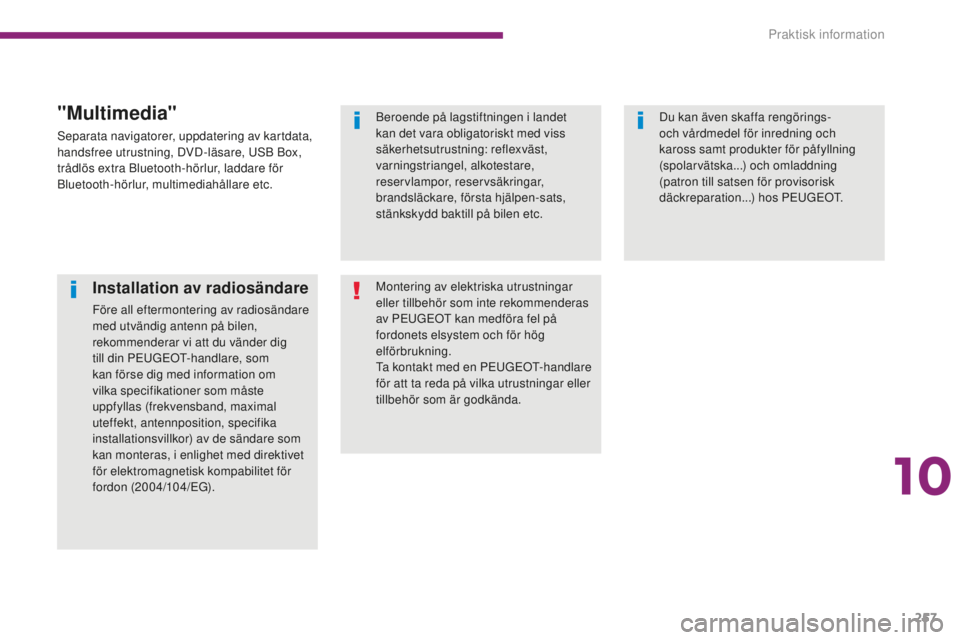

Installation av radiosändare
Före all eftermontering av radiosändare
med utvändig antenn på bilen,
rekommenderar vi att du vänder dig
till din PEUGEOT-handlare, som
kan förse dig med information om
vilka specifikationer som måste
uppfyllas (frekvensband, maximal
uteffekt, antennposition, specifika
installationsvillkor) av de sändare som
kan monteras, i enlighet med direktivet
för elektromagnetisk kompabilitet för
fordon (2004/104/EG).Montering av elektriska utrustningar
eller tillbehör som inte rekommenderas
av PEUGEOT kan medföra fel på
fordonets elsystem och för hög
elförbrukning.
Ta kontakt med en PEUGEOT-handlare
för att ta reda på vilka utrustningar eller
tillbehör som är godkända. Beroende på lagstiftningen i landet
kan det vara obligatoriskt med viss
säkerhetsutrustning: reflexväst,
varningstriangel, alkotestare,
reservlampor, reservsäkringar,
brandsläckare, första hjälpen-sats,
stänkskydd baktill på bilen etc.
Du kan även skaffa rengörings-
och vårdmedel för inredning och
kaross samt produkter för påfyllning
(spolarvätska...) och omladdning
(patron till satsen för provisorisk
däckreparation...) hos PEUGEOT.
"Multimedia"
Separata navigatorer, uppdatering av kartdata,
handsfree utrustning, DVD-läsare, USB Box,
trådlös extra Bluetooth-hörlur, laddare för
Bluetooth-hörlur, multimediahållare etc.
10
Praktisk information

258
5008_sv_Chap11_caracteristiques_ed01-2015
Motorer1,2L PureTech 130 S&S1,6 L THP 1631,6 L THP 165 S&S
Växellåda BVM6
(M

anuell 6

växellägen)BVA6
(

Automatisk 6

växellägen)E AT 6
(

Automatisk 6

växellägen)
Officiell typbeteckning HNYM/S
HNYM/1S 5FMA /1
5FM A /1D 5G Z T/S
5G Z T/1S
Cylindervolym (cm
3) 1 19 91 5981 598
Cylinderdiameter x slaglängd (mm) 70
x 90,577
x 85,877
x 85,8
Max. effekt EG -norm (kW)* 96120 121
Max. varvtal (v/min) 5
5006


0006


000
Max. vridmoment EG -norm (Nm) 230240240
Varvtal vid max. vridmoment (v/min) 1


7501
4001
400
Bränsle BlyfrittBlyfrittBlyfritt
Katalysator JaJaJa
Oljevolymer (i liter)
(med byte av filterinsats) 3,5
4,25 4,25
Motorer och växellådor, bensinmotorer
* Den maximala effekten motsvarar det godkända värdet vid provbänk, enligt villkor som fastställts av europeiska bestämmelserna
(direktiv 1999/99/EG).
Tekniska data
