PEUGEOT 5008 2017 Instrukcja obsługi (in Polish)

29

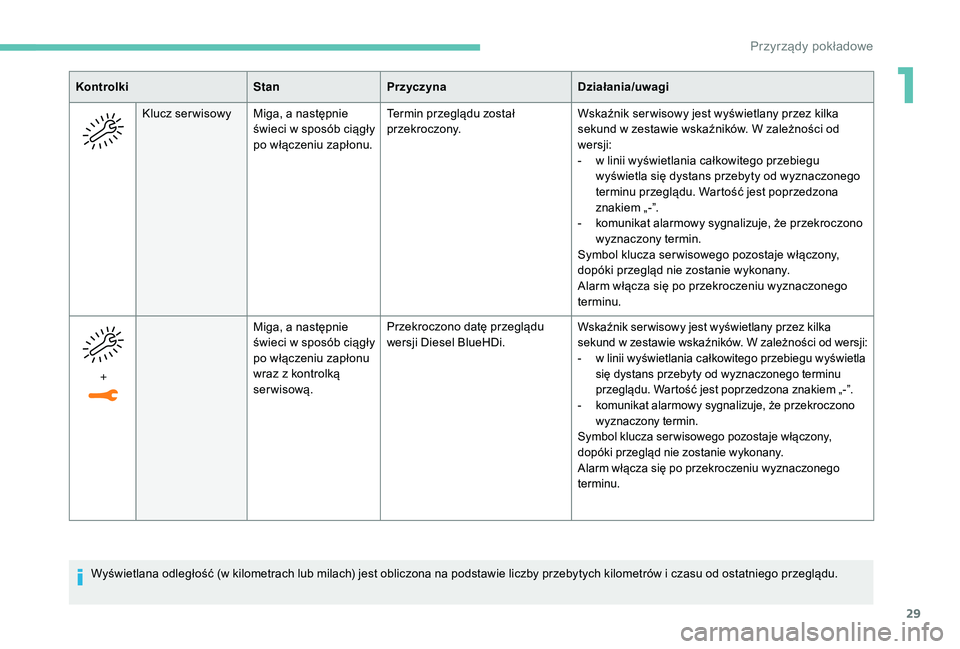

KontrolkiStanPrzyczyna Działania/uwagi
Klucz ser wisowy Miga, a następnie świeci w sposób ciągły
po włączeniu zapłonu. Termin przeglądu został
przekroczony.
Wskaźnik ser wisowy jest wyświetlany przez kilka
sekund w zestawie wskaźników. W zależności od
wersji:
-

w l
inii wyświetlania całkowitego przebiegu
wyświetla się dystans przebyty od wyznaczonego
terminu przeglądu. Wartość jest poprzedzona
znakiem „-”.
-

k
omunikat alarmowy sygnalizuje, że przekroczono
wyznaczony termin.
Symbol klucza ser wisowego pozostaje włączony,
dopóki przegląd nie zostanie wykonany.
Alarm włącza się po przekroczeniu wyznaczonego
terminu.
+ Miga, a następnie
świeci w sposób ciągły
po włączeniu zapłonu
wraz z kontrolką
serwisową.Przekroczono datę przeglądu
wersji Diesel BlueHDi.
Wskaźnik ser wisowy jest wyświetlany przez kilka
sekund w zestawie wskaźników. W zależności od wersji:
-

w l
inii wyświetlania całkowitego przebiegu wyświetla
się dystans przebyty od wyznaczonego terminu
przeglądu. Wartość jest poprzedzona znakiem „-”.
-

k
omunikat alarmowy sygnalizuje, że przekroczono
wyznaczony termin.
Symbol klucza ser wisowego pozostaje włączony,
dopóki przegląd nie zostanie wykonany.
Alarm włącza się po przekroczeniu wyznaczonego
terminu.
Wyświetlana odległość (w kilometrach lub milach) jest obliczona na podstawie liczby przebytych kilometrów i czasu od ostatniego przeglądu.
1
Przyrządy pokładowe

30
Zerowanie wskaźnika
serwisowego
Po każdym przeglądzie należy wyzerować
wskaźnik serwisowy.
W przypadku wykonania przeglądu we
własnym zakresie:
F
w
yłączyć zapłon,
Jeżeli po wykonaniu tej czynności trzeba
odłączyć akumulator, należy zaryglować
samochód i odczekać co najmniej 5 minut,
aby zerowanie zostało zarejestrowane.
Przywołanie informacji
serwisowej
W każdej chwili można sprawdzić informację
serwisową.
Wskaźnik poziomu oleju
silnikowego
F nacisnąć i przytrzymać przycisk zerowania licznika dziennego przebiegu,
F

w
łączyć zapłon. Wyświetlacz rozpoczyna
odliczanie do tyłu,
F

g
dy wyświetlacz wskazuje „ =0”, zwolnić
przycisk. Symbol klucza znika. F

N
acisnąć przycisk zerowania dziennego
licznika przebiegu. Informacja ser wisowa wyświetla się na
kilka sekund, a następnie znika. (zależnie od wersji)
W wersjach wyposażonych we wskaźnik
elektroniczny poziom oleju silnikowego jest
wyświetlany w zestawie wskaźników przez kilka
sekund po włączeniu zapłonu i po wyświetleniu
informacji o przeglądzie.
Odczyt poziomu oleju jest wiarygodny
tylko wtedy, gdy samochód stoi poziomo,
a silnik wyłączony jest od ponad 30 minut.
Przyrządy pokładowe

31

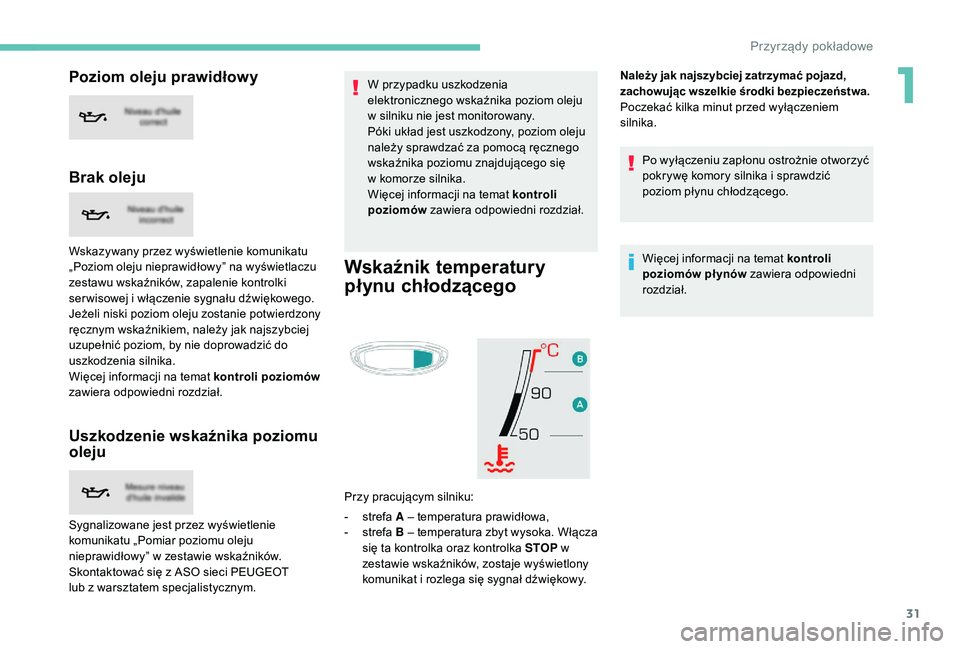

Poziom oleju prawidłowy
Brak oleju
Wskazywany przez wyświetlenie komunikatu
„Poziom oleju nieprawidłowy” na wyświetlaczu
zestawu wskaźników, zapalenie kontrolki
ser wisowej i włączenie sygnału dźwiękowego.
Jeżeli niski poziom oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak najszybciej
uzupełnić poziom, by nie doprowadzić do
uszkodzenia silnika.
Więcej informacji na temat kontroli poziomów
zawiera odpowiedni rozdział.
Uszkodzenie wskaźnika poziomu
oleju
Wskaźnik temperatury
płynu chłodzącego
Przy pracującym silniku:
-

s
trefa A – temperatura prawidłowa,
-

s
trefa B – temperatura zbyt wysoka. Włącza
się ta kontrolka oraz kontrolka STOP w
zestawie wskaźników, zostaje wyświetlony
komunikat i rozlega się sygnał dźwiękowy. Należy jak najszybciej zatrzymać pojazd,
zachowując wszelkie środki bezpieczeństwa.
Poczekać kilka minut przed wyłączeniem
silnika.
Po wyłączeniu zapłonu ostrożnie otworzyć
pokrywę komory silnika i sprawdzić
poziom płynu chłodzącego.
Więcej informacji na temat kontroli
poziomów pł ynów zawiera odpowiedni
rozdział.
Sygnalizowane jest przez wyświetlenie
komunikatu „Pomiar poziomu oleju
nieprawidłowy” w zestawie wskaźników.
Skontaktować się z ASO sieci PEUGEOT
lub

z

warsztatem specjalistycznym. W przypadku uszkodzenia
elektronicznego wskaźnika poziom oleju
w silniku nie jest monitorowany.
Póki układ jest uszkodzony, poziom oleju
należy sprawdzać za pomocą ręcznego
wskaźnika poziomu znajdującego się
w
komorze silnika.
Więcej informacji na temat kontroli
poziomów zawiera odpowiedni rozdział.
1
Przyrządy pokładowe

32

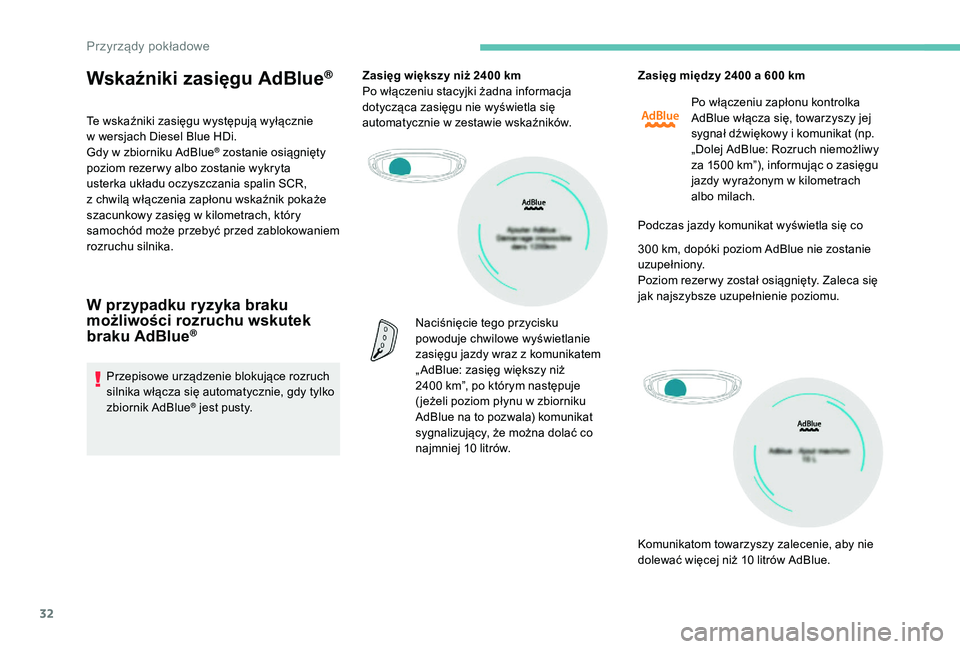

Wskaźniki zasięgu AdBlue®
Te wskaźniki zasięgu występują wyłącznie
w wersjach Diesel Blue HDi.
Gdy w zbiorniku AdBlue
® zostanie osiągnięty
poziom rezer wy albo zostanie wykryta
usterka układu oczyszczania spalin SCR,
z

chwilą włączenia zapłonu wskaźnik pokaże
szacunkowy zasięg w kilometrach, który
samochód może przebyć przed zablokowaniem
rozruchu silnika. Zasięg między 2400 a 600 km
Po włączeniu zapłonu kontrolka
AdBlue włącza się, towarzyszy jej
sygnał dźwiękowy i komunikat (np.
„Dolej AdBlue: Rozruch niemożliwy
za 1500 km”), informując o zasięgu
jazdy wyrażonym w kilometrach
albo
milach.
Podczas jazdy komunikat wyświetla się co
300 km, dopóki poziom AdBlue nie zostanie
uzupełniony.
Poziom rezer wy został osiągnięty. Zaleca się
jak najszybsze uzupełnienie poziomu.
Komunikatom towarzyszy zalecenie, aby nie
dolewać więcej niż 10 litrów AdBlue.
W przypadku ryzyka braku
możliwości rozruchu wskutek
braku AdBlue
®
Przepisowe urządzenie blokujące rozruch
silnika włącza się automatycznie, gdy tylko
zbiornik AdBlue
® jest pusty. Zasięg większy niż 2400 km
Po włączeniu stacyjki żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie w zestawie wskaźników.
Naciśnięcie tego przycisku
powoduje chwilowe wyświetlanie
zasięgu jazdy wraz z komunikatem
„ AdBlue: zasięg większy niż
2400 km”, po którym następuje
( jeżeli poziom płynu w zbiorniku
AdBlue na to pozwala) komunikat
sygnalizujący, że można dolać co
najmniej 10 litrów.
Przyrządy pokładowe

33

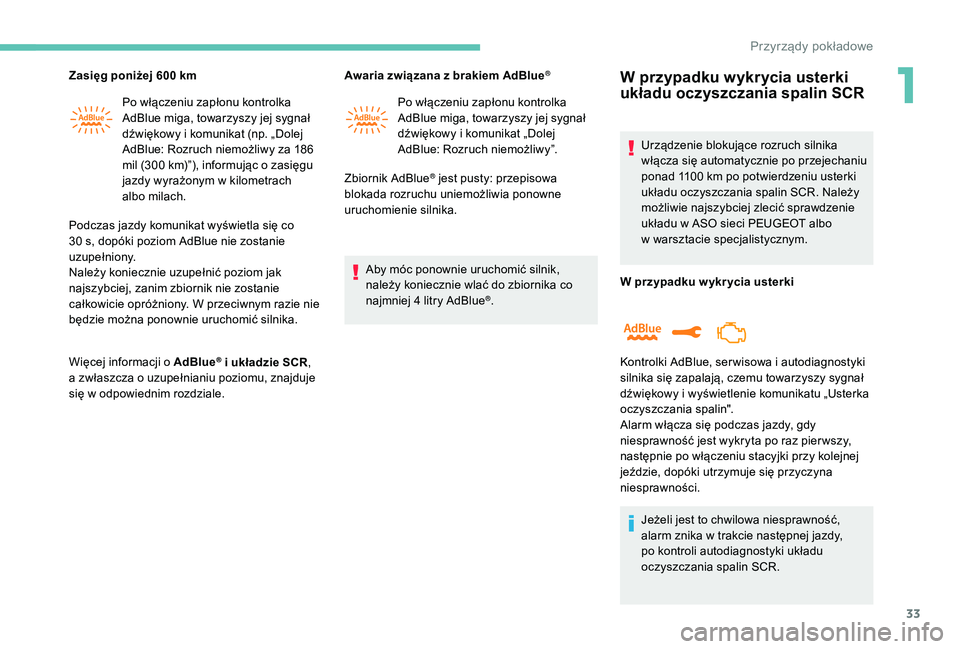

Zasięg poniżej 600 kmPo włączeniu zapłonu kontrolka
AdBlue miga, towarzyszy jej sygnał
dźwiękowy i komunikat (np. „Dolej
AdBlue: Rozruch niemożliwy za 186
mil (300
km)”), informując o zasięgu
jazdy wyrażonym w kilometrach
albo
milach.
Podczas jazdy komunikat wyświetla się co
30 s, dopóki poziom AdBlue nie zostanie
uzupełniony.
Należy koniecznie uzupełnić poziom jak
najszybciej, zanim zbiornik nie zostanie
całkowicie opróżniony. W przeciwnym razie nie
będzie można ponownie uruchomić silnika.
Więcej informacji o AdBlue
® i układzie SCR ,
a zwłaszcza o uzupełnianiu poziomu, znajduje
się w odpowiednim rozdziale. Awaria związana z brakiem AdBlue
®
Po włączeniu zapłonu kontrolka
AdBlue miga, towarzyszy jej sygnał
dźwiękowy i
komunikat „Dolej
AdBlue: Rozruch
niemożliwy”.
Zbiornik AdBlue
® jest pusty: przepisowa
blokada rozruchu uniemożliwia ponowne
uruchomienie silnika.
Aby móc ponownie uruchomić silnik,
należy koniecznie wlać do zbiornika co
najmniej 4 litry AdBlue
®.
W przypadku wykrycia usterki
układu oczyszczania spalin SCR
Urządzenie blokujące rozruch silnika
włącza się automatycznie po przejechaniu
ponad 1100 km po potwierdzeniu usterki
układu oczyszczania spalin SCR. Należy
możliwie najszybciej zlecić sprawdzenie
układu w ASO sieci PEUGEOT albo
w
warsztacie specjalistycznym.
W przypadku w ykr ycia usterki
Kontrolki AdBlue, ser wisowa i autodiagnostyki
silnika się zapalają, czemu towarzyszy sygnał
dźwiękowy i wyświetlenie komunikatu „Usterka
oczyszczania spalin".
Alarm włącza się podczas jazdy, gdy
niesprawność jest wykryta po raz pier wszy,
następnie po włączeniu stacyjki przy kolejnej
jeździe, dopóki utrzymuje się przyczyna
niesprawności. Jeżeli jest to chwilowa niesprawność,
alarm znika w trakcie następnej jazdy,
po kontroli autodiagnostyki układu
oczyszczania spalin SCR.
1
Przyrządy pokładowe

34

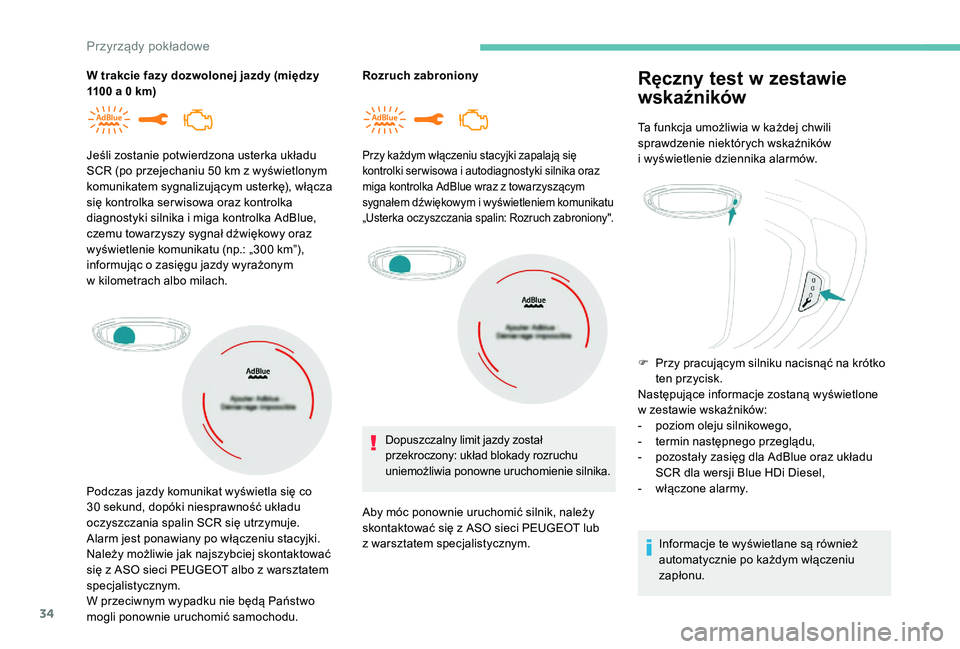

W trakcie fazy dozwolonej jazdy (między
1100 a 0 km)Rozruch zabroniony
Jeśli zostanie potwierdzona usterka układu
SCR (po przejechaniu 50 km z wyświetlonym
komunikatem sygnalizującym usterkę), włącza
się kontrolka ser wisowa oraz kontrolka
diagnostyki silnika i miga kontrolka AdBlue,
czemu towarzyszy sygnał dźwiękowy oraz
wyświetlenie komunikatu (np.: „300
km”),
informując o zasięgu jazdy wyrażonym
w
kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
30 sekund, dopóki niesprawność układu
oczyszczania spalin SCR się utrzymuje.
Alarm jest ponawiany po włączeniu stacyjki.
Należy możliwie jak najszybciej skontaktować
się z ASO sieci PEUGEOT albo z warsztatem
specjalistycznym.
W przeciwnym wypadku nie będą Państwo
mogli ponownie uruchomić samochodu.
Przy każdym włączeniu stacyjki zapalają się
kontrolki ser wisowa i autodiagnostyki silnika oraz
miga kontrolka AdBlue wraz z towarzyszącym
sygnałem dźwiękowym i wyświetleniem komunikatu
„Usterka oczyszczania spalin: Rozruch zabroniony".
Dopuszczalny limit jazdy został
przekroczony: układ blokady rozruchu
uniemożliwia ponowne uruchomienie silnika.
Aby móc ponownie uruchomić silnik, należy
skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Ręczny test w zestawie
wskaźników
Ta funkcja umożliwia w każdej chwili
sprawdzenie niektórych wskaźników
i wyświetlenie dziennika alarmów.
F

P
rzy pracującym silniku nacisnąć na krótko
ten przycisk.
Następujące informacje zostaną wyświetlone
w
zestawie wskaźników:
-

p
oziom oleju silnikowego,
-

t
ermin następnego przeglądu,
-

p
ozostały zasięg dla AdBlue oraz układu
SCR dla wersji Blue HDi Diesel,
-

w
łączone alarmy.
Informacje te wyświetlane są również
automatycznie po każdym włączeniu
zapłonu.
Przyrządy pokładowe

35
Liczniki przebiegu
Przebieg całkowity i dzienny są wyświetlane
przez trzydzieści sekund od wyłączenia
zapłonu, po otwarciu drzwi kierowcy oraz po
zaryglowaniu lub odryglowaniu samochodu.W przypadku jazdy za granicą może zajść
konieczność zmiany jednostek odległości:
prędkość powinna być wyświetlana w
jednostkach obowiązujących w danym
kraju (km albo mile).
Jednostki można zmienić w menu
konfiguracji ekranu podczas postoju
samochodu.
Licznik przebiegu całkowitego
Mierzy całkowity dystans przejechany przez
samochód od początku jego eksploatacji.
Licznik przebiegu dziennego
Mierzy odległość przebytą od momentu
wyzerowania licznika przez kierowcę.
Zerowanie licznika przebiegu
F

P
rzy włączonym zapłonie nacisnąć
przycisk, aż pojawią się zera.
Potencjometr oświetlenia
w
z
estawie wskaźników
Wersja z ekranem
monochromatycznym
Działa wyłącznie przy włączonych światłach
samochodu (tryb „nocny”).
Umożliwia regulację natężenia oświetlenia
zestawu wskaźników i stanowiska kierowcy. F

N
acisnąć ten przycisk w celu
zmiany natężenia oświetlenia.
F
G
dy oświetlenie osiągnie
minimalny poziom, zwolnić
przycisk, następnie ponownie
nacisnąć, aby je zwiększyć.

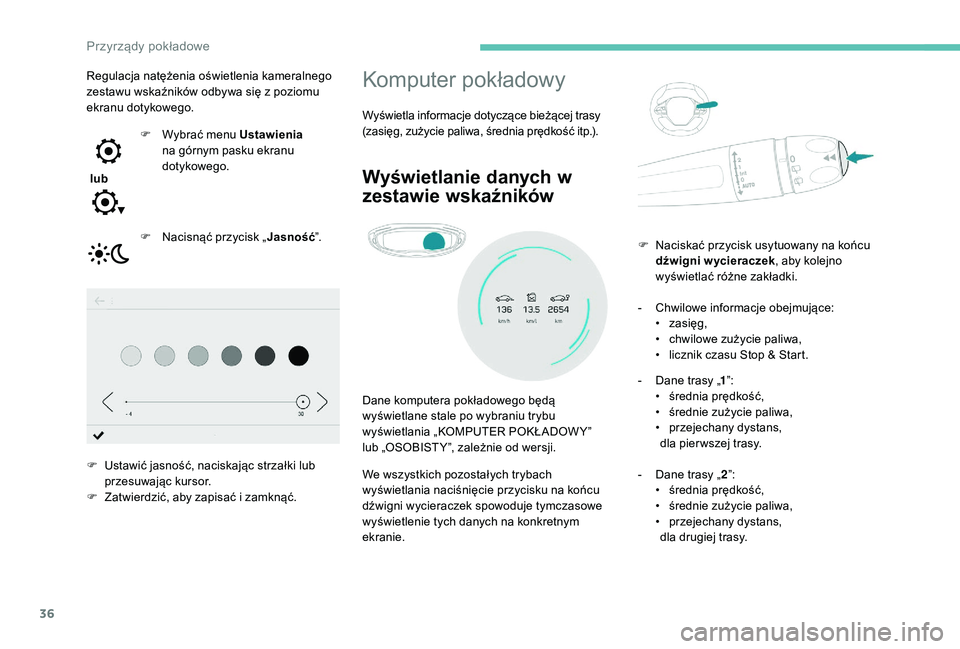

Oświetlenie kameralne
zestawu wskaźników
Wersja z ekranem dotykowym
Umożliwia włączenie lub wyłączenie
oświetlenia kameralnego zestawu wskaźników. lub
F

G
dy oświetlenie osiągnie maksymalny
poziom, zwolnić przycisk, następnie
ponownie nacisnąć, aby je zmniejszyć.
F
G
dy tylko oświetlenie osiągnie żądany
poziom, zwolnić przycisk.
F
N
acisnąć ten przycisk.
1
Przyrządy pokładowe

36
Komputer pokładowy
Wyświetla informacje dotyczące bieżącej trasy
(zasięg, zużycie paliwa, średnia prędkość itp.).
Wyświetlanie danych w
zestawie wskaźników
Dane komputera pokładowego będą
wyświetlane stale po wybraniu trybu
wyświetlania „KOMPUTER POKŁADOW Y”
lub „OSOBIST Y”, zależnie od wersji.
We wszystkich pozostałych trybach
wyświetlania naciśnięcie przycisku na końcu
dźwigni wycieraczek spowoduje tymczasowe
wyświetlenie tych danych na konkretnym
ekranie. -

C
hwilowe informacje obejmujące:
•
za
sięg,
•
c
hwilowe zużycie paliwa,
•
l
icznik czasu Stop & Start.
-
D
ane trasy „
1”:
• ś rednia prędkość,
• ś rednie zużycie paliwa,
•
p

rzejechany dystans,
dla pier wszej trasy.
-

D
ane trasy „2”:
•

ś
rednia prędkość,
•

ś
rednie zużycie paliwa,
•
p

rzejechany dystans,
dla drugiej trasy.
F

N
aciskać przycisk usytuowany na końcu
dźwigni wycieraczek , aby kolejno
wyświetlać różne zakładki.
Regulacja natężenia oświetlenia kameralnego
zestawu wskaźników odbywa się z poziomu
ekranu dotykowego.
lub
F

W

ybrać menu Ustawienia
na górnym pasku ekranu
dotykowego.
F

N

acisnąć przycisk „
Jasność”.
F

U

stawić jasność, naciskając strzałki lub
przesuwając kursor.
F

Z

atwierdzić, aby zapisać i zamknąć.
Przyrządy pokładowe

37

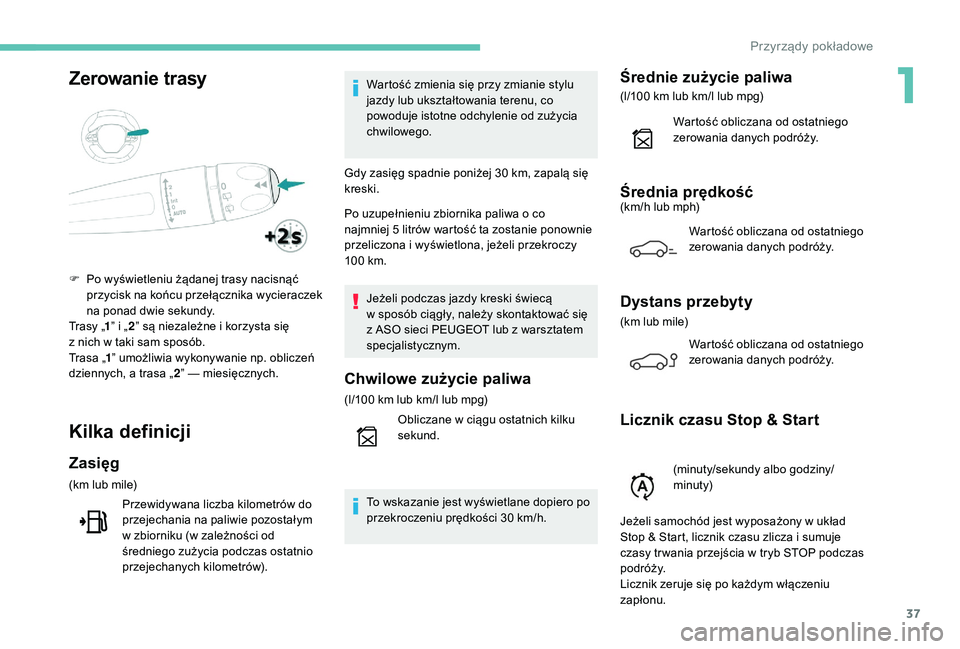

Zerowanie trasy
Kilka definicji
Zasięg
(km lub mile)Przewidywana liczba kilometrów do
przejechania na paliwie pozostałym
w zbiorniku (w zależności od
średniego zużycia podczas ostatnio
przejechanych kilometrów). Wartość zmienia się przy zmianie stylu
jazdy lub ukształtowania terenu, co
powoduje istotne odchylenie od zużycia
chwilowego.
Gdy zasięg spadnie poniżej 30 km, zapalą się
kreski.
Po uzupełnieniu zbiornika paliwa o co
najmniej 5 litrów wartość ta zostanie ponownie
przeliczona i wyświetlona, jeżeli przekroczy
100 km. Jeżeli podczas jazdy kreski świecą
w sposób ciągły, należy skontaktować się
z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
Chwilowe zużycie paliwa
(l/100 km lub km/l lub mpg)
Obliczane w ciągu ostatnich kilku
sekund.
To wskazanie jest wyświetlane dopiero po
przekroczeniu prędkości 30 km/h.
Średnie zużycie paliwa
(l/100 km lub km/l lub mpg) Wartość obliczana od ostatniego
zerowania danych podróży.
Średnia prędkość(km/h lub mph) Wartość obliczana od ostatniego
zerowania danych podróży.
Dystans przebyty
(km lub mile)Wartość obliczana od ostatniego
zerowania danych podróży.
Licznik czasu Stop & Start
F Po wyświetleniu żądanej trasy nacisnąć przycisk na końcu przełącznika wycieraczek
na ponad dwie sekundy.
Trasy „ 1” i „ 2” są niezależne i korzysta się
z
nich w taki sam sposób.
Trasa „ 1” umożliwia wykonywanie np. obliczeń
dziennych, a trasa „ 2” — miesięcznych.
(minuty/sekundy albo godziny/
minuty)
Jeżeli samochód jest wyposażony w układ
Stop & Start, licznik czasu zlicza i sumuje
czasy tr wania przejścia w tryb STOP podczas
podróży.
Licznik zeruje się po każdym włączeniu
zapłonu.
1
Przyrządy pokładowe

38

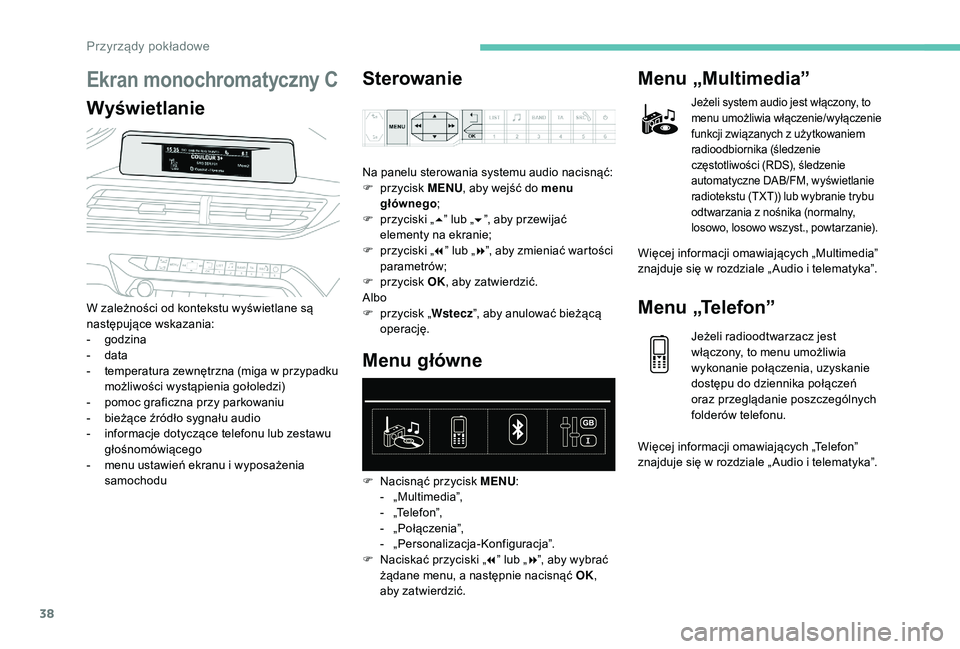

Ekran monochromatyczny C
WyświetlanieSterowanie
W zależności od kontekstu wyświetlane są
następujące wskazania:
-
g

odzina
-

d
ata
-

t
emperatura zewnętrzna (miga w przypadku
możliwości wystąpienia gołoledzi)
-

p
omoc graficzna przy parkowaniu
-

b
ieżące źródło sygnału audio
-

i
nformacje dotyczące telefonu lub zestawu
głośnomówiącego
-

m
enu ustawień ekranu i wyposażenia
samochodu Na panelu sterowania systemu audio nacisnąć:
F

p
rzycisk MENU
, aby wejść do menu
głównego ;
F
p
rzyciski „
5” lub „ 6”, aby przewijać
elementy na ekranie;
F
p
rzyciski „
7” lub „ 8”, aby zmieniać wartości
parametrów;
F
p
rzycisk OK
, aby zatwierdzić.
Albo
F p rzycisk „Wstecz”, aby anulować bieżącą
operację.
Menu główne
F Nacisnąć przycisk MENU :
- „ Multimedia”,
-
„

Telefon”,
-
„

Połączenia”,
-
„

Personalizacja-Konfiguracja”.
F

N
aciskać przyciski „ 7” lub „ 8”, aby wybrać
żądane menu, a następnie nacisnąć OK ,
aby zatwierdzić.
Menu „Multimedia”
Jeżeli system audio jest włączony, to
menu umożliwia włączenie/wyłączenie
funkcji związanych z użytkowaniem
radioodbiornika (śledzenie
częstotliwości (RDS), śledzenie
automatyczne DAB/FM, wyświetlanie
radiotekstu (TXT)) lub wybranie trybu
odtwarzania z nośnika (normalny,
losowo, losowo wszyst., powtarzanie).
Więcej informacji omawiających „Multimedia”
znajduje się w rozdziale „ Audio i telematyka”.
M e n u „Te l e f o n ”
Jeżeli radioodtwarzacz jest
włączony, to menu umożliwia
wykonanie połączenia, uzyskanie
dostępu do dziennika połączeń
oraz przeglądanie poszczególnych
folderów telefonu.
Więcej informacji omawiających „Telefon”
znajduje się w rozdziale „ Audio i telematyka”.
Przyrządy pokładowe
