PEUGEOT 5008 2017 Upute Za Rukovanje (in Croatian)
Manufacturer: PEUGEOT, Model Year: 2017, Model line: 5008, Model: PEUGEOT 5008 2017Pages: 404, PDF Size: 15.34 MB
Page 1 of 404
PEUGEOT 5008
VODIČ ZA KORISNIKE
Page 2 of 404

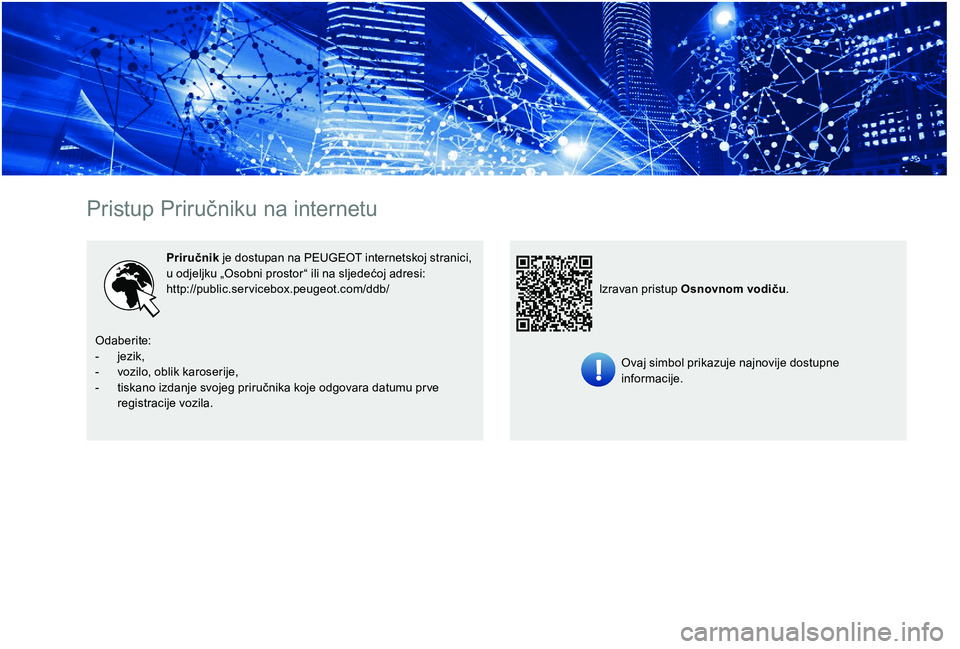

Pristup Priručniku na internetu
Priručnik je dostupan na PEUGEOT internetskoj stranici,
u odjeljku „Osobni prostor“ ili na sljedećoj adresi:
http://public.servicebox.peugeot.com/ddb/
Ovaj simbol prikazuje najnovije dostupne
informacije.
Izravan pristup Osnovnom vodiču
.
Odaberite:
-
j
ezik,
-
v
ozilo, oblik karoserije,
-
t
iskano izdanje svojeg priručnika koje odgovara datumu pr ve
registracije vozila.
Page 3 of 404

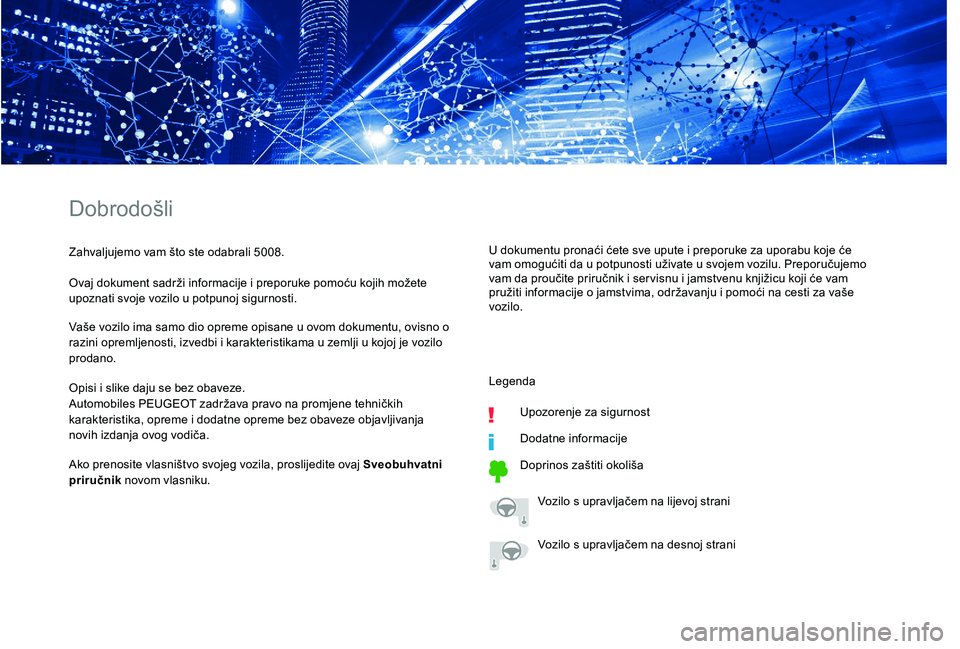

Dobrodošli
Zahvaljujemo vam što ste odabrali 5008.
Ovaj dokument sadrži informacije i preporuke pomoću kojih možete
upoznati svoje vozilo u potpunoj sigurnosti.
Vaše vozilo ima samo dio opreme opisane u ovom dokumentu, ovisno o
razini opremljenosti, izvedbi i karakteristikama u zemlji u kojoj je vozilo
prodano.U dokumentu pronaći ćete sve upute i preporuke za uporabu koje će
vam omogućiti da u potpunosti uživate u svojem vozilu. Preporučujemo
vam da proučite priručnik i ser visnu i jamstvenu knjižicu koji će vam
pružiti informacije o jamstvima, održavanju i pomoći na cesti za vaše
vozilo.
Legenda
Upozorenje za sigurnost
Dodatne informacije
Doprinos zaštiti okoliša
Vozilo s upravljačem na lijevoj strani
Vozilo s upravljačem na desnoj strani
Opisi i slike daju se bez obaveze.
Automobiles PEUGEOT zadržava pravo na promjene tehničkih
karakteristika, opreme i dodatne opreme bez obaveze objavljivanja
novih izdanja ovog vodiča.
Ako prenosite vlasništvo svojeg vozila, proslijedite ovaj Sveobuhvatni
priručnik
novom vlasniku.

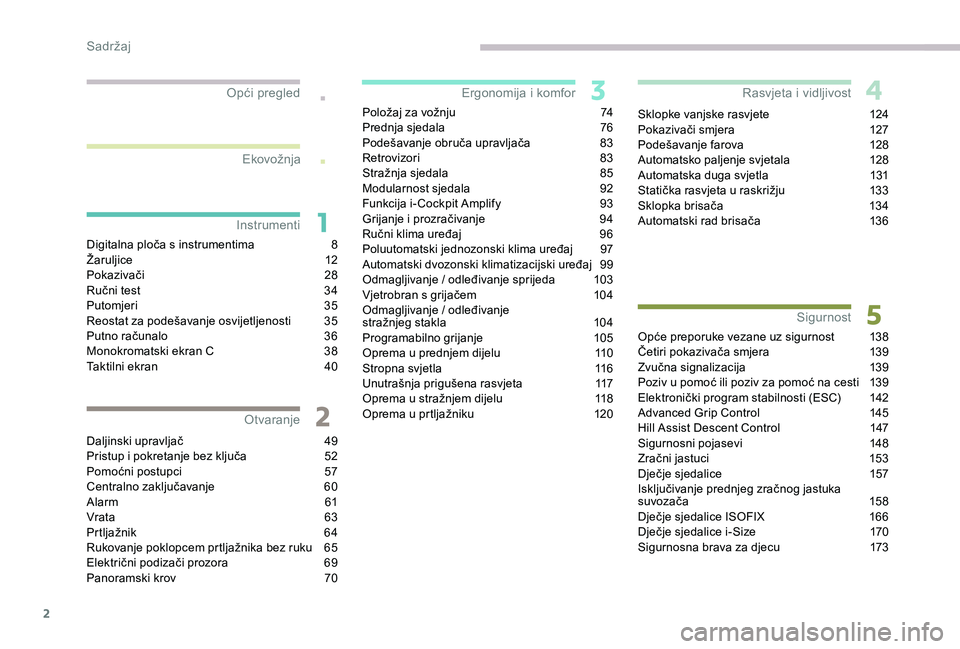

Page 4 of 404
2
.
.
Digitalna ploča s instrumentima 8
Ž aruljice 1 2
Pokazivači
2
8
Ručni test
3
4
Putomjeri
3
5
Reostat za podešavanje osvijetljenosti
3
5
Putno računalo
3
6
Monokromatski ekran C
38
T
aktilni ekran
4
0
Daljinski upravljač
4
9
Pristup i pokretanje bez ključa
5
2
Pomoćni postupci
5
7
Centralno zaključavanje
6
0
Alarm
6
1
Vrata
63
P
rtljažnik
6
4
Rukovanje poklopcem prtljažnika bez ruku
6
5
Električni podizači prozora
6
9
Panoramski krov
7
0Položaj za vožnju
7
4
Prednja sjedala
7
6
Podešavanje obruča upravljača
8
3
Retrovizori
8
3
Stražnja sjedala
8
5
Modularnost sjedala
9
2
Funkcija i- Cockpit Amplify
9
3
Grijanje i prozračivanje
9
4
Ručni klima uređaj 9 6
Poluutomatski jednozonski klima uređaj 9 7
Automatski dvozonski klimatizacijski uređaj
9
9
Odmagljivanje / odleđivanje sprijeda
1
03
Vjetrobran s grijačem
1
04
Odmagljivanje / odleđivanje
stražnjeg stakla
1
04
Programabilno grijanje
1
05
Oprema u prednjem dijelu
1
10
Stropna svjetla
1
16
Unutrašnja prigušena rasvjeta
1
17
Oprema u stražnjem dijelu
1
18
Oprema u prtljažniku
1
20Sklopke vanjske rasvjete
1
24
Pokazivači smjera
1
27
Podešavanje farova
1
28
Automatsko paljenje svjetala
1
28
Automatska duga svjetla
1
31
Statička rasvjeta u raskrižju
1
33
Sklopka brisača
1
34
Automatski rad brisača
1
36
Opće preporuke vezane uz sigurnost
1
38
Četiri pokazivača smjera
1
39
Zvučna signalizacija
1
39
Poziv u pomoć ili poziv za pomoć na cesti
1
39
Elektronički program stabilnosti (ESC)
1
42
Advanced Grip Control
1
45
Hill Assist Descent Control
1
47
Sigurnosni pojasevi
1
48
Zračni jastuci
1
53
Dječje sjedalice
1
57
Isključivanje prednjeg zračnog jastuka
suvozač a
15
8
Dječje sjedalice ISOFIX
1
66
Dječje sjedalice i-Size
1
70
Sigurnosna brava za djecu
1
73
Opći pregledInstrumenti Ergonomija i komfor
Sigurnost
Otvaranje Rasvjeta i vidljivost
Ekovožnja
Sadržaj

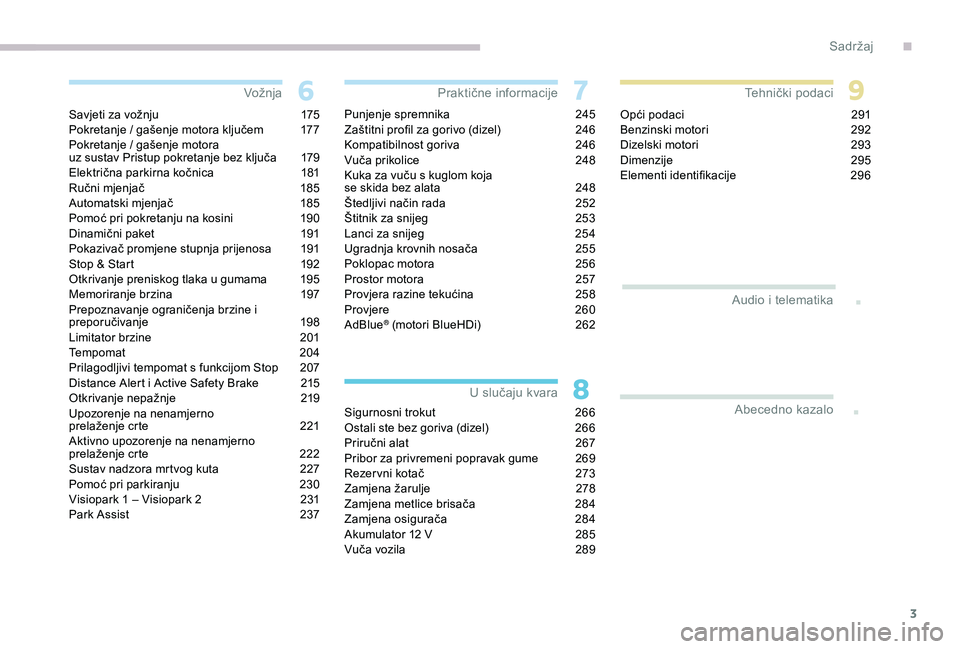

Page 5 of 404
3
.
.
Savjeti za vožnju 175
Pokretanje / gašenje motora ključem 1 77
Pokretanje / gašenje motora
uz sustav Pristup pokretanje bez ključa
1
79
Električna parkirna kočnica
1
81
Ručni mjenjač
1
85
Automatski mjenjač
1
85
Pomoć pri pokretanju na kosini
1
90
Dinamični paket
1
91
Pokazivač promjene stupnja prijenosa
1
91
Stop & Start
1
92
Otkrivanje preniskog tlaka u gumama
1
95
Memoriranje brzina
1
97
Prepoznavanje ograničenja brzine i
preporučivanje
1
98
Limitator brzine
2
01
Tempomat
2
04
Prilagodljivi tempomat s funkcijom Stop
2
07
Distance Alert i Active Safety Brake
2
15
Otkrivanje nepažnje
2
19
Upozorenje na nenamjerno
prelaženje crte
2
21
Aktivno upozorenje na nenamjerno
prelaženje crte
2
22
Sustav nadzora mrtvog kuta
2
27
Pomoć pri parkiranju
2
30
Visiopark 1
– Visiopark 2
2
31
Park Assist
2
37Punjenje spremnika
2 45
Zaštitni profil za gorivo (dizel) 2 46
Kompatibilnost goriva
2
46
Vuča prikolice
2
48
Kuka za vuču s kuglom koja
se skida bez alata
2
48
Štedljivi način rada
2
52
Štitnik za snijeg
2
53
Lanci za snijeg
2
54
Ugradnja krovnih nosača
2
55
Poklopac motora
2
56
Prostor motora
2
57
Provjera razine tekućina
2
58
Provjere
2
60
AdBlue
® (motori BlueHDi) 2 62
Sigurnosni trokut
2
66
Ostali ste bez goriva (dizel)
2
66
Priručni alat
2
67
Pribor za privremeni popravak gume
2
69
Rezer vni kotač
2
73
Zamjena žarulje
2
78
Zamjena metlice brisača
2
84
Zamjena osigurača
2
84
Akumulator 12
V
2
85
Vuča vozila
2
89Opći podaci
2
91
Benzinski motori
2
92
Dizelski motori
2
93
Dimenzije
2
95
Elementi identifikacije
2
96
Vožnja
Praktične informacije Tehnički podaci
Abecedno kazalo
Audio i telematika
U slučaju kvara
.
Sadržaj
Page 6 of 404
4

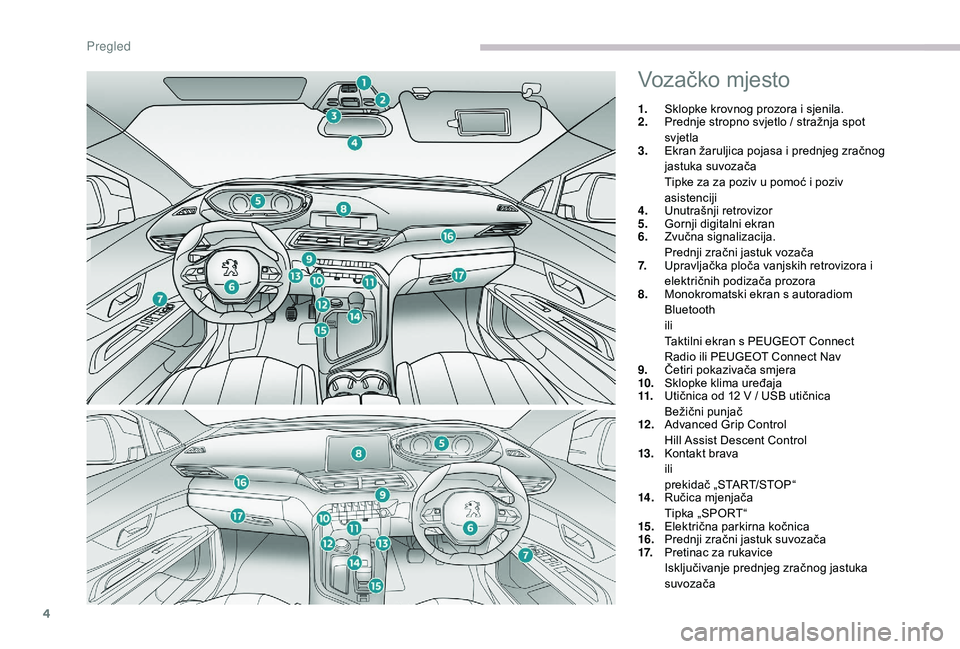

Vozačko mjesto
1.Sklopke krovnog prozora i sjenila.
2. Prednje stropno svjetlo / stražnja spot
svjetla
3. Ekran žaruljica pojasa i prednjeg zračnog
jastuka suvozača
Tipke za za poziv u pomoć i poziv
asistenciji
4. Unutrašnji retrovizor
5. Gornji digitalni ekran
6. Zvučna signalizacija.
Prednji zračni jastuk vozača
7. Upravljačka ploča vanjskih retrovizora i
električnih podizača prozora
8. Monokromatski ekran s autoradiom
Bluetooth
ili
Taktilni ekran s PEUGEOT Connect
Radio ili PEUGEOT Connect Nav
9. Četiri pokazivača smjera
10. Sklopke klima uređaja
11. Utičnica od 12
V / USB utičnica
Bežični punjač
12 . Advanced Grip Control
Hill Assist Descent Control
13. Kontakt brava
ili
prekidač „START/STOP“
14 . Ručica mjenjača
Tipka „SPORT“
15. Električna parkirna kočnica
16. Prednji zračni jastuk suvozača
17. Pretinac za rukavice
Isključivanje prednjeg zračnog jastuka
suvozača
Pregled
Page 7 of 404
5

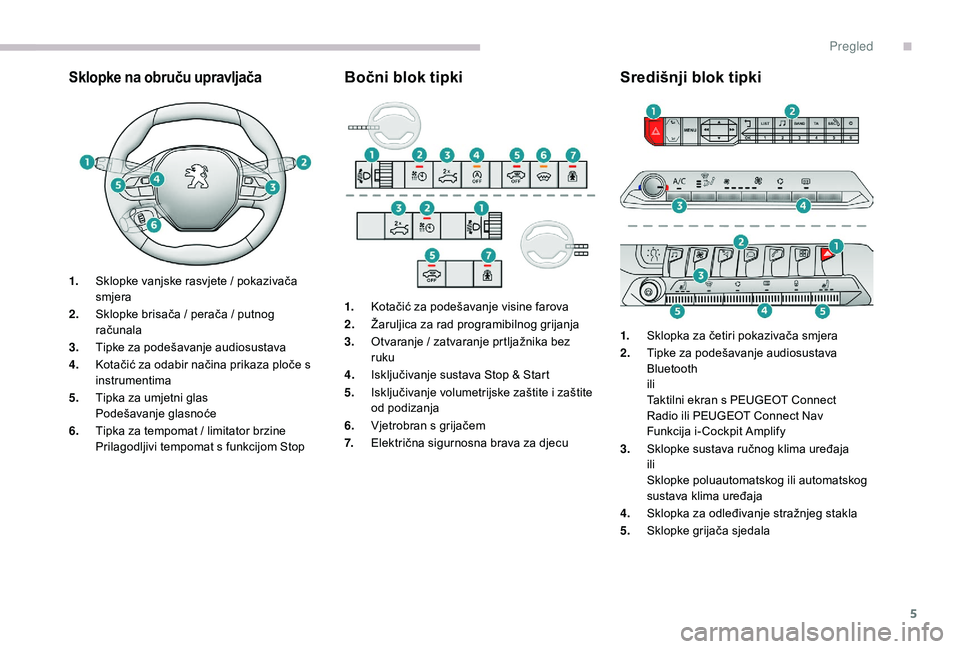

Sklopke na obruču upravljačaBočni blok tipkiSredišnji blok tipki
1.Sklopke vanjske rasvjete / pokazivača
smjera
2. Sklopke brisača / perača / putnog
računala
3. Tipke za podešavanje audiosustava
4. Kotačić za odabir načina prikaza ploče s
instrumentima
5. Tipka za umjetni glas
Podešavanje glasnoće
6. Tipka za tempomat / limitator brzine
Prilagodljivi tempomat s funkcijom Stop 1.
Kotačić za podešavanje visine farova
2. Žaruljica za rad programibilnog grijanja
3. Otvaranje / zatvaranje prtljažnika bez
ruku
4. Isključivanje sustava Stop & Start
5. Isključivanje volumetrijske zaštite i zaštite
od podizanja
6. Vjetrobran s grijačem
7. Električna sigurnosna brava za djecu 1.
Sklopka za četiri pokazivača smjera
2. Tipke za podešavanje audiosustava
Bluetooth
ili
Taktilni ekran s PEUGEOT Connect
Radio ili PEUGEOT Connect Nav
Funkcija i- Cockpit Amplify
3. Sklopke sustava ručnog klima uređaja
ili
Sklopke poluautomatskog ili automatskog
sustava klima uređaja
4. Sklopka za odleđivanje stražnjeg stakla
5. Sklopke grijača sjedala
.
Pregled
Page 8 of 404
6
Ako kao putnik ne povežete svoje
multimedijske uređaje (film, glazba,
videoigre...), pridonijet ćete smanjenju
potrošnje električne energije, a time i goriva.
Odspojite prijenosne uređaje prije izlaska iz
vozila.

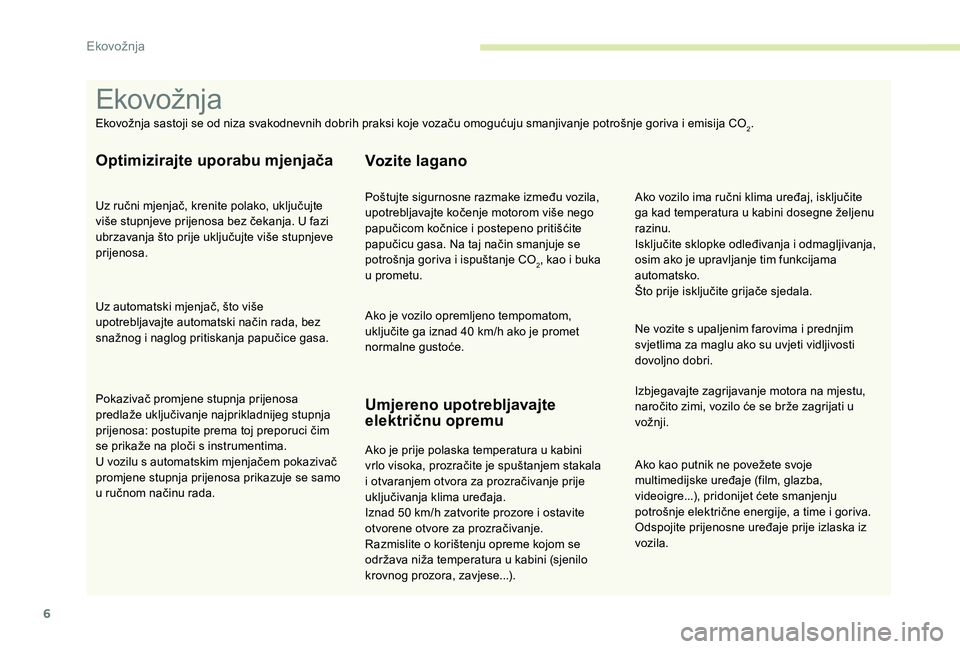

Ekovožnja
Ekovožnja sastoji se od niza svakodnevnih dobrih praksi koje vozaču omogućuju smanjivanje potrošnje goriva i emisija CO2.
Optimizirajte uporabu mjenjača
Uz ručni mjenjač, krenite polako, uključujte
više stupnjeve prijenosa bez čekanja. U fazi
ubrzavanja što prije uključujte više stupnjeve
prijenosa.
Uz automatski mjenjač, što više
upotrebljavajte automatski način rada, bez
snažnog i naglog pritiskanja papučice gasa.
Pokazivač promjene stupnja prijenosa
predlaže uključivanje najprikladnijeg stupnja
prijenosa: postupite prema toj preporuci čim
se prikaže na ploči s instrumentima.
U vozilu s automatskim mjenjačem pokazivač
promjene stupnja prijenosa prikazuje se samo
u ručnom načinu rada.
Vozite lagano
Poštujte sigurnosne razmake između vozila,
upotrebljavajte kočenje motorom više nego
papučicom kočnice i postepeno pritišćite
papučicu gasa. Na taj način smanjuje se
potrošnja goriva i ispuštanje CO
2, kao i buka
u prometu.
Ako je vozilo opremljeno tempomatom,
uključite ga iznad 40
km/h ako je promet
normalne gustoće.
Umjereno upotrebljavajte
električnu opremu
Ako je prije polaska temperatura u kabini
vrlo visoka, prozračite je spuštanjem stakala
i otvaranjem otvora za prozračivanje prije
uključivanja klima uređaja.
Iznad 50
km/h zatvorite prozore i ostavite
otvorene otvore za prozračivanje.
Razmislite o korištenju opreme kojom se
održava niža temperatura u kabini (sjenilo
krovnog prozora, zavjese...). Ne vozite s upaljenim farovima i prednjim
svjetlima za maglu ako su uvjeti vidljivosti
dovoljno dobri.
Izbjegavajte zagrijavanje motora na mjestu,
naročito zimi, vozilo će se brže zagrijati u
vožnji. Ako vozilo ima ručni klima uređaj, isključite
ga kad temperatura u kabini dosegne željenu
razinu.
Isključite sklopke odleđivanja i odmagljivanja,
osim ako je upravljanje tim funkcijama
automatsko.
Što prije isključite grijače sjedala.
Ekovožnja
Page 9 of 404
7

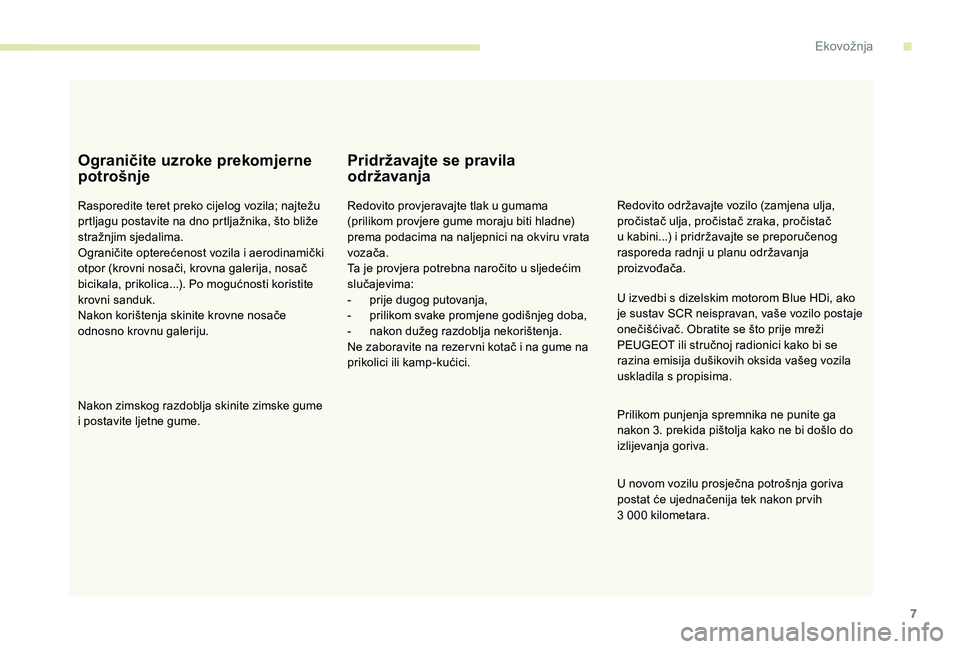

Ograničite uzroke prekomjerne
potrošnje
Rasporedite teret preko cijelog vozila; najtežu
prtljagu postavite na dno prtljažnika, što bliže
stražnjim sjedalima.
Ograničite opterećenost vozila i aerodinamički
otpor (krovni nosači, krovna galerija, nosač
bicikala, prikolica...). Po mogućnosti koristite
krovni sanduk.
Nakon korištenja skinite krovne nosače
odnosno krovnu galeriju.
Nakon zimskog razdoblja skinite zimske gume
i postavite ljetne gume.
Pridržavajte se pravila
održavanja
Redovito provjeravajte tlak u gumama
(prilikom provjere gume moraju biti hladne)
prema podacima na naljepnici na okviru vrata
vozača.
Ta je provjera potrebna naročito u sljedećim
slučajevima:
-
p
rije dugog putovanja,
-
p
rilikom svake promjene godišnjeg doba,
-
n
akon dužeg razdoblja nekorištenja.
Ne zaboravite na rezer vni kotač i na gume na
prikolici ili kamp-kućici. Redovito održavajte vozilo (zamjena ulja,
pročistač ulja, pročistač zraka, pročistač
u kabini...) i pridržavajte se preporučenog
rasporeda radnji u planu održavanja
proizvođača.
Prilikom punjenja spremnika ne punite ga
nakon 3. prekida pištolja kako ne bi došlo do
izlijevanja goriva.
U novom vozilu prosječna potrošnja goriva
postat će ujednačenija tek nakon pr vih
3
000 kilometara.
U izvedbi s dizelskim motorom Blue HDi, ako
je sustav SCR neispravan, vaše vozilo postaje
onečišćivač. Obratite se što prije mreži
PEUGEOT ili stručnoj radionici kako bi se
razina emisija dušikovih oksida vašeg vozila
uskladila s propisima.
.
Ekovožnja
Page 10 of 404
8

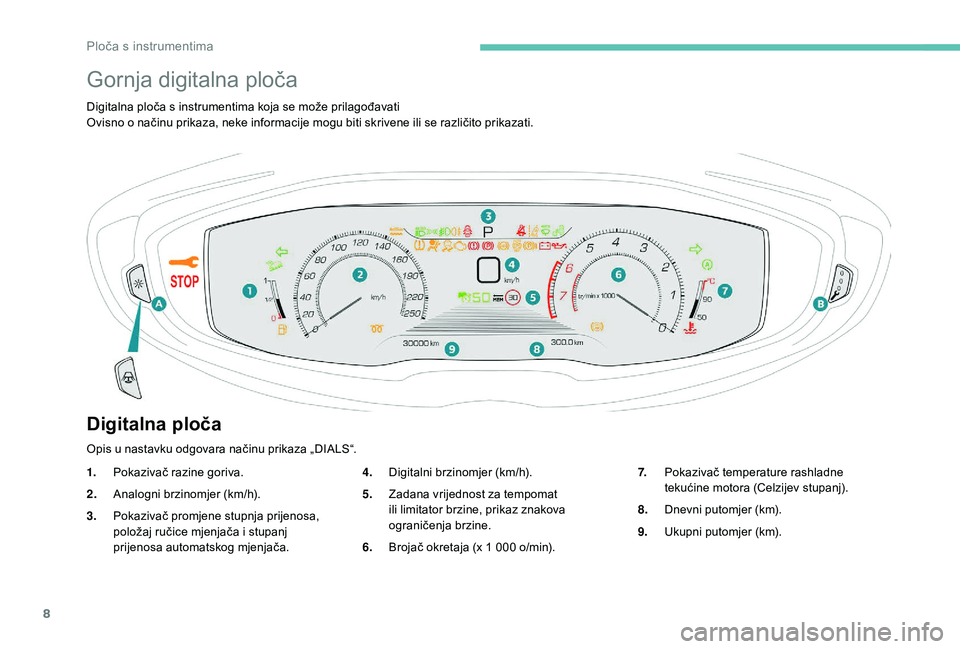

Gornja digitalna ploča
Digitalna ploča s instrumentima koja se može prilagođavati
Ovisno o načinu prikaza, neke informacije mogu biti skrivene ili se različito prikazati.
Digitalna ploča
1.Pokazivač razine goriva.
2. Analogni brzinomjer (km/h).
3. Pokazivač promjene stupnja prijenosa,
položaj ručice mjenjača i stupanj
prijenosa automatskog mjenjača. 4.
Digitalni brzinomjer (km/h).
5. Zadana vrijednost za tempomat
ili limitator brzine, prikaz znakova
ograničenja brzine.
6. Brojač okretaja (x 1
000 o/min).7.
Pokazivač temperature rashladne
tekućine motora (Celzijev stupanj).
8. Dnevni putomjer (km).
9. Ukupni putomjer (km).
Opis u nastavku odgovara načinu prikaza „DIALS“.
Ploča s instrumentima
