PEUGEOT 5008 2020 Instrukcja obsługi (in Polish)

39
Dostęp

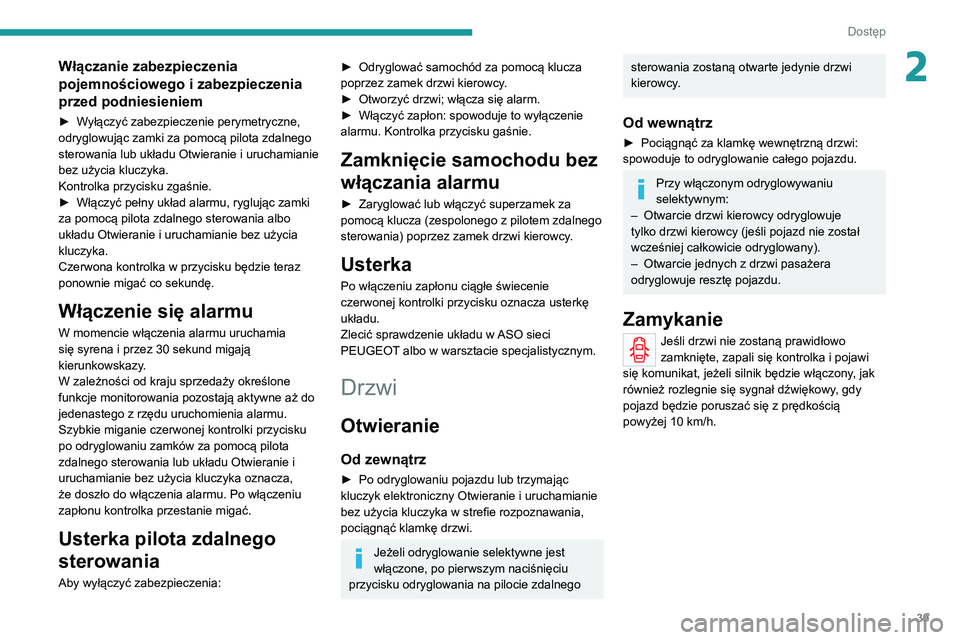

2Włączanie zabezpieczenia
pojemnościowego i zabezpieczenia
przed podniesieniem
► Wyłączyć zabezpieczenie perymetryczne,
odryglowując zamki za pomocą pilota zdalnego
sterowania lub układu Otwieranie i uruchamianie
bez użycia kluczyka.
Kontrolka przycisku zgaśnie.
►
Włączyć pełny układ alarmu, ryglując zamki
za pomocą pilota zdalnego sterowania albo
układu Otwieranie i uruchamianie bez użycia
kluczyka.
Czerwona kontrolka w przycisku będzie teraz
ponownie migać co sekundę.
Włączenie się alarmu
W momencie włączenia alarmu uruchamia
się syrena i przez 30 sekund migają
kierunkowskazy.
W zależności od kraju sprzedaży określone
funkcje monitorowania pozostają aktywne aż do
jedenastego z rzędu uruchomienia alarmu.
Szybkie miganie czerwonej kontrolki przycisku
po odryglowaniu zamków za pomocą pilota
zdalnego sterowania lub układu Otwieranie i
uruchamianie bez użycia kluczyka oznacza,
że doszło do włączenia alarmu. Po włączeniu
zapłonu kontrolka przestanie migać.
Usterka pilota zdalnego
sterowania
Aby wyłączyć zabezpieczenia:
► Odryglować samochód za pomocą klucza
poprzez zamek drzwi kierowcy .
►

Otworzyć drzwi; włącza się alarm.
►


Włączyć zapłon: spowoduje to wyłączenie
alarmu. Kontrolka przycisku gaśnie.
Zamknięcie samochodu bez
włączania alarmu
► Zaryglować lub włączyć superzamek za
pomocą klucza (zespolonego z pilotem zdalnego
sterowania) poprzez zamek drzwi kierowcy
.
Usterka
Po włączeniu zapłonu ciągłe świecenie
czerwonej kontrolki przycisku oznacza usterkę
układu.
Zlecić sprawdzenie układu w ASO sieci
PEUGEOT albo w warsztacie specjalistycznym.
Drzwi
Otwieranie
Od zewnątrz
► Po odryglowaniu pojazdu lub trzymając
kluczyk elektroniczny Otwieranie i uruchamianie
bez użycia kluczyka w strefie rozpoznawania,
pociągnąć klamkę drzwi.
Jeżeli odryglowanie selektywne jest
włączone, po pierwszym naciśnięciu
przycisku odryglowania na pilocie zdalnego
sterowania zostaną otwarte jedynie drzwi
kierowcy.
Od wewnątrz
► Pociągnąć za klamkę wewnętrzną drzwi:
spowoduje to odryglowanie całego pojazdu.
Przy włączonym odryglowywaniu
selektywnym:
–

Otwarcie drzwi kierowcy odryglowuje
tylko drzwi kierowcy (jeśli pojazd nie został
wcześniej całkowicie odryglowany).
–


Otwarcie jednych z drzwi pasażera
odryglowuje resztę pojazdu.
Zamykanie
Jeśli drzwi nie zostaną prawidłowo
zamknięte, zapali się kontrolka i pojawi
się komunikat, jeżeli silnik będzie włączony, jak
również rozlegnie się sygnał dźwiękowy, gdy
pojazd będzie poruszać się z prędkością
powyżej 10 km/h.

40
Dostęp

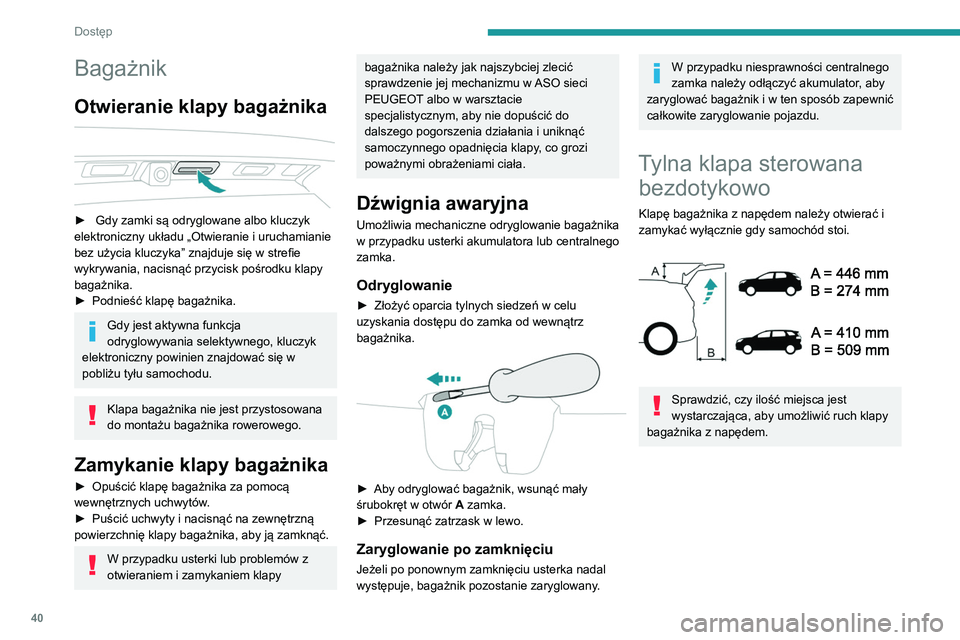

Bagażnik
Otwieranie klapy bagażnika

► Gdy zamki są odryglowane albo kluczyk
elektroniczny układu „Otwieranie i uruchamianie
bez użycia kluczyka” znajduje się w strefie
wykrywania, nacisnąć przycisk pośrodku klapy
bagażnika.
►

Podnieść klapę bagażnika.
Gdy jest aktywna funkcja
odryglowywania selektywnego, kluczyk
elektroniczny powinien znajdować się w
pobliżu tyłu samochodu.
Klapa bagażnika nie jest przystosowana
do montażu bagażnika rowerowego.
Zamykanie klapy bagażnika
► Opuścić klapę bagażnika za pomocą
wewnętrznych uchwytów .
►

Puścić uchwyty i nacisnąć na zewnętrzną
powierzchnię klapy bagażnika, aby ją zamknąć.
W przypadku usterki lub problemów z
otwieraniem i zamykaniem klapy
bagażnika należy jak najszybciej zlecić
sprawdzenie jej mechanizmu w ASO sieci
PEUGEOT albo w warsztacie
specjalistycznym, aby nie dopuścić do
dalszego pogorszenia działania i uniknąć
samoczynnego opadnięcia klapy, co grozi
poważnymi obrażeniami ciała.
Dźwignia awaryjna
Umożliwia mechaniczne odryglowanie bagażnika
w przypadku usterki akumulatora lub centralnego
zamka.
Odryglowanie
► Złożyć oparcia tylnych siedzeń w celu
uzyskania dostępu do zamka od wewnątrz
bagażnika.


► Aby odryglować bagażnik, wsunąć mały
śrubokręt w otwór A zamka.
►

Przesunąć zatrzask w lewo.
Zaryglowanie po zamknięciu
Jeżeli po ponownym zamknięciu usterka nadal
występuje, bagażnik pozostanie zaryglowany.
W przypadku niesprawności centralnego
zamka należy odłączyć akumulator, aby
zaryglować bagażnik i w ten sposób zapewnić
całkowite zaryglowanie pojazdu.
Tylna klapa sterowana bezdotykowo
Klapę bagażnika z napędem należy otwierać i
zamykać wyłącznie gdy samochód stoi.


Sprawdzić, czy ilość miejsca jest
wystarczająca, aby umożliwić ruch klapy
bagażnika z napędem.


Nigdy nie wkładać palca do mechanizmu
blokowania klapy bagażnika z napędem.
Grozi to poważnymi obrażeniami!
Zabezpieczenie przed
przytrzaśnięciem
Klapa bagażnika z napędem ma funkcję
wykrywania przeszkód, która automatycznie
przerywa ruch i cofa klapę o kilka stopni, aby
umożliwić usunięcie przeszkody.
Zabezpieczenie przed przytrzaśnięciem nie
działa w końcowej fazie zamykania (około 1 cm
przed położeniem całkowitego zamknięcia).
Aby uniknąć ryzyka zranienia wskutek zakleszczenia, przed i podczas
zamykania klapy bagażnika z napędem
należy:
– pilnować, aby nikogo nie było w pobliżu
tylnej części samochodu;
* W zależności od wersji.

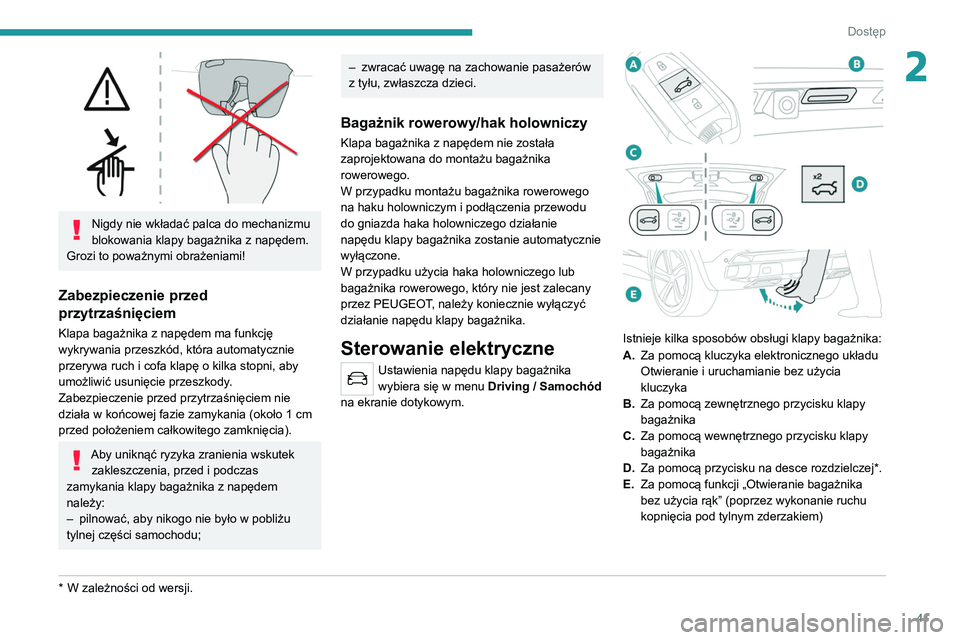

41
Dostęp
2

Nigdy nie wkładać palca do mechanizmu
blokowania klapy bagażnika z napędem.
Grozi to poważnymi obrażeniami!
Zabezpieczenie przed
przytrzaśnięciem
Klapa bagażnika z napędem ma funkcję
wykrywania przeszkód, która automatycznie
przerywa ruch i cofa klapę o kilka stopni, aby
umożliwić usunięcie przeszkody.
Zabezpieczenie przed przytrzaśnięciem nie
działa w końcowej fazie zamykania (około 1
cm
przed położeniem całkowitego zamknięcia).
Aby uniknąć ryzyka zranienia wskutek zakleszczenia, przed i podczas
zamykania klapy bagażnika z napędem
należy:
–

pilnować, aby nikogo nie było w pobliżu
tylnej części samochodu;
* W zależności od w ersji.
– zwracać uwagę na zachowanie pasażerów
z tyłu, zwłaszcza dzieci.
Bagażnik rowerowy/hak holowniczy
Klapa bagażnika z napędem nie została
zaprojektowana do montażu bagażnika
rowerowego.
W przypadku montażu bagażnika rowerowego
na haku holowniczym i podłączenia przewodu
do gniazda haka holowniczego działanie
napędu klapy bagażnika zostanie automatycznie
wyłączone.
W przypadku użycia haka holowniczego lub
bagażnika rowerowego, który nie jest zalecany
przez PEUGEOT, należy koniecznie wyłączyć
działanie napędu klapy bagażnika.
Sterowanie elektryczne
Ustawienia napędu klapy bagażnika
wybiera się w menu Driving / Samochód
na ekranie dotykowym.


Istnieje kilka sposobów obsługi klapy bagażnika:
A. Za pomocą kluczyka elektronicznego układu
Otwieranie i uruchamianie bez użycia
kluczyka
B. Za pomocą zewnętrznego przycisku klapy
bagażnika
C. Za pomocą wewnętrznego przycisku klapy
bagażnika
D. Za pomocą przycisku na desce rozdzielczej*.
E. Za pomocą funkcji „Otwieranie bagażnika
bez użycia rąk” (poprzez wykonanie ruchu
kopnięcia pod tylnym zderzakiem)

42
Dostęp

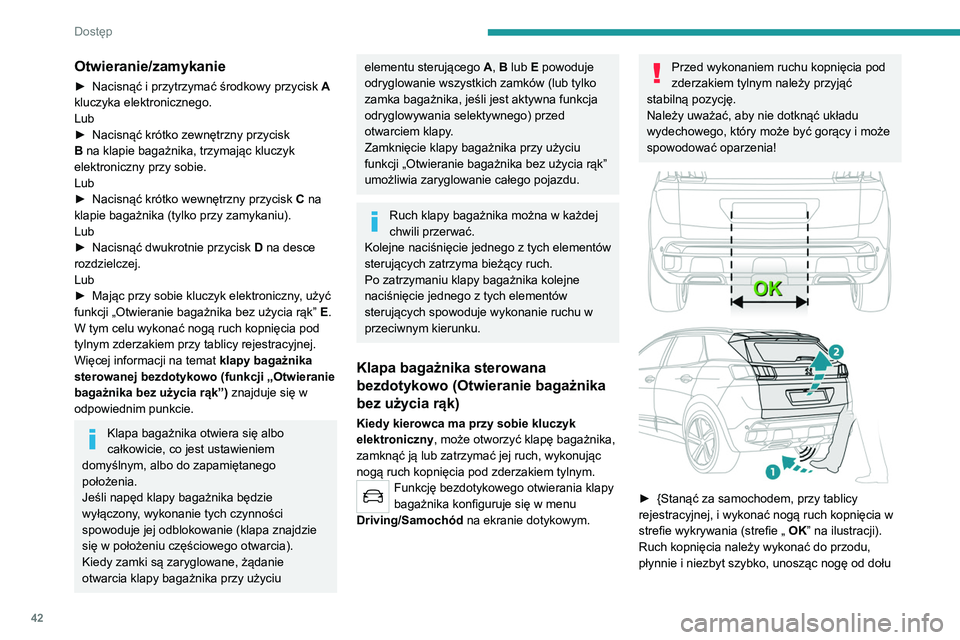

Otwieranie/zamykanie
► Nacisnąć i przytrzymać środkowy przycisk A
kluczyka elektronicznego.
Lub
►

Nacisnąć krótko zewnętrzny przycisk
B

na klapie bagażnika, trzymając kluczyk
elektroniczny przy sobie.
Lub
►

Nacisnąć krótko wewnętrzny przycisk C

na
klapie bagażnika (tylko przy zamykaniu).
Lub
►

Nacisnąć dwukrotnie przycisk D

na desce
rozdzielczej.
Lub
►

Mając przy sobie kluczyk elektroniczny
, użyć
funkcji „Otwieranie bagażnika bez użycia rąk” E.
W tym celu wykonać nogą ruch kopnięcia pod
tylnym zderzakiem przy tablicy rejestracyjnej.
Więcej informacji na temat klapy bagażnika
sterowanej bezdotykowo (funkcji „Otwieranie
bagażnika bez użycia rąk”) znajduje się w
odpowiednim punkcie.
Klapa bagażnika otwiera się albo
całkowicie, co jest ustawieniem
domyślnym, albo do zapamiętanego
położenia.
Jeśli napęd klapy bagażnika będzie
wyłączony, wykonanie tych czynności
spowoduje jej odblokowanie (klapa znajdzie
się w położeniu częściowego otwarcia).
Kiedy zamki są zaryglowane, żądanie
otwarcia klapy bagażnika przy użyciu
elementu sterującego A, B lub E powoduje
odryglowanie wszystkich zamków (lub tylko
zamka bagażnika, jeśli jest aktywna funkcja
odryglowywania selektywnego) przed
otwarciem klapy.
Zamknięcie klapy bagażnika przy użyciu
funkcji „Otwieranie bagażnika bez użycia rąk”
umożliwia zaryglowanie całego pojazdu.
Ruch klapy bagażnika można w każdej
chwili przerwać.
Kolejne naciśnięcie jednego z tych elementów
sterujących zatrzyma bieżący ruch.
Po zatrzymaniu klapy bagażnika kolejne
naciśnięcie jednego z tych elementów
sterujących spowoduje wykonanie ruchu w
przeciwnym kierunku.
Klapa bagażnika sterowana
bezdotykowo (Otwieranie bagażnika
bez użycia rąk)
Kiedy kierowca ma przy sobie kluczyk
elektroniczny, może otworzyć klapę bagażnika,
zamknąć ją lub zatrzymać jej ruch, wykonując
nogą ruch kopnięcia pod zderzakiem tylnym.
Funkcję bezdotykowego otwierania klapy
bagażnika konfiguruje się w menu
Driving/Samochód na ekranie dotykowym.
Przed wykonaniem ruchu kopnięcia pod
zderzakiem tylnym należy przyjąć
stabilną pozycję.
Należy uważać, aby nie dotknąć układu
wydechowego, który może być gorący i może
spowodować oparzenia!


► {Stanąć za samochodem, przy tablicy
rejestracyjnej, i wykonać nogą ruch kopnięcia w
strefie wykrywania (strefie „ OK
” na ilustracji).
Ruch kopnięcia należy wykonać do przodu,
płynnie i niezbyt szybko, unosząc nogę od dołu

43
Dostęp

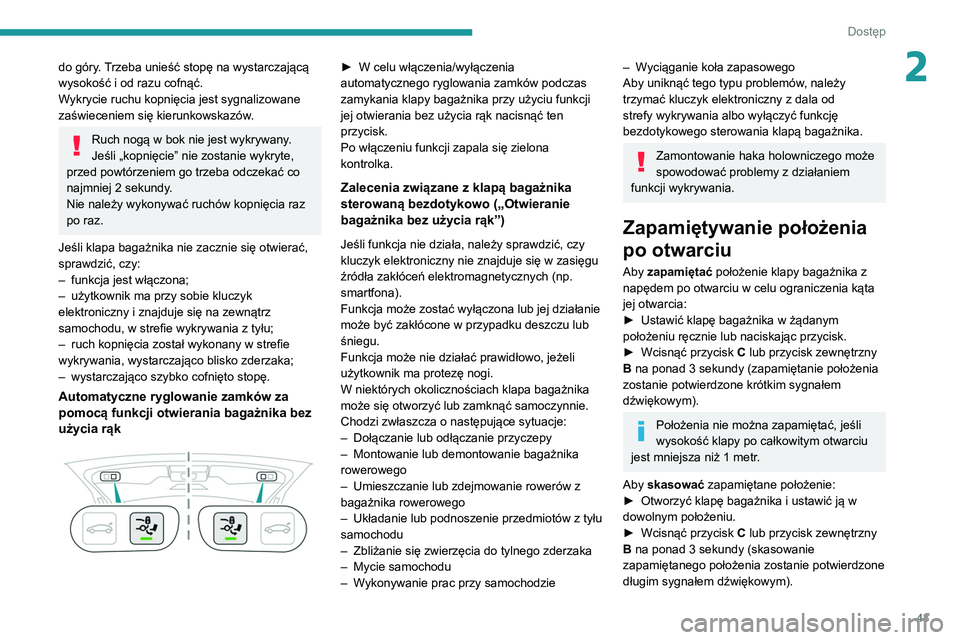

2do góry. Trzeba unieść stopę na wystarczającą
wysokość i od razu cofnąć.
Wykrycie ruchu kopnięcia jest sygnalizowane
zaświeceniem się kierunkowskazów.
Ruch nogą w bok nie jest wykrywany.
Jeśli „kopnięcie” nie zostanie wykryte,
przed powtórzeniem go trzeba odczekać co
najmniej 2
sekundy.
Nie należy wykonywać ruchów kopnięcia raz
po raz.
Jeśli klapa bagażnika nie zacznie się otwierać,
sprawdzić, czy:
–

funkcja jest włączona;
–


użytkownik ma przy sobie kluczyk
elektroniczny i znajduje się na zewnątrz
samochodu, w strefie wykrywania z tyłu;
–


ruch kopnięcia został wykonany w strefie
wykrywania, wystarczająco blisko zderzaka;
–


wystarczająco szybko cofnięto stopę.
Automatyczne ryglowanie zamków za
pomocą funkcji otwierania bagażnika bez
użycia rąk


► W celu włączenia/wyłączenia
automatycznego ryglowania zamków podczas
zamykania klapy bagażnika przy użyciu funkcji
jej otwierania bez użycia rąk nacisnąć ten
przycisk.
Po włączeniu funkcji zapala się zielona
kontrolka.
Zalecenia związane z klapą bagażnika
sterowaną bezdotykowo („Otwieranie
bagażnika bez użycia rąk”)
Jeśli funkcja nie działa, należy sprawdzić, czy
kluczyk elektroniczny nie znajduje się w zasięgu
źródła zakłóceń elektromagnetycznych (np.
smartfona).
Funkcja może zostać wyłączona lub jej działanie
może być zakłócone w przypadku deszczu lub
śniegu.
Funkcja może nie działać prawidłowo, jeżeli
użytkownik ma protezę nogi.
W niektórych okolicznościach klapa bagażnika
może się otworzyć lub zamknąć samoczynnie.
Chodzi zwłaszcza o następujące sytuacje:
–

Dołączanie lub odłączanie przyczepy
–


Montowanie lub demontowanie bagażnika
rowerowego
–


Umieszczanie lub zdejmowanie rowerów z
bagażnika rowerowego
–


Układanie lub podnoszenie przedmiotów z tyłu
samochodu
–


Zbliżanie się zwierzęcia do tylnego zderzaka
–


Mycie samochodu
–


W
ykonywanie prac przy samochodzie
– Wyciąganie koła zapasowego
Aby uniknąć tego typu problemów, należy
trzymać kluczyk elektroniczny z dala od
strefy wykrywania albo wyłączyć funkcję
bezdotykowego sterowania klapą bagażnika.
Zamontowanie haka holowniczego może
spowodować problemy z działaniem
funkcji wykrywania.
Zapamiętywanie położenia
po otwarciu
Aby zapamiętać położenie klapy bagażnika z
napędem po otwarciu w celu ograniczenia kąta
jej otwarcia:
►

Ustawić klapę bagażnika w żądanym
położeniu ręcznie lub naciskając przycisk.
►


Wcisnąć przycisk
C lub przycisk zewnętrzny
B na ponad 3
sekundy (zapamiętanie położenia
zostanie potwierdzone krótkim sygnałem
dźwiękowym).
Położenia nie można zapamiętać, jeśli
wysokość klapy po całkowitym otwarciu
jest mniejsza niż 1
metr.
Aby skasować zapamiętane położenie:
►

Otworzyć klapę bagażnika i ustawić ją w
dowolnym położeniu.
►


Wcisnąć przycisk
C lub przycisk zewnętrzny
B na ponad 3
sekundy (skasowanie
zapamiętanego położenia zostanie potwierdzone
długim sygnałem dźwiękowym).

44
Dostęp

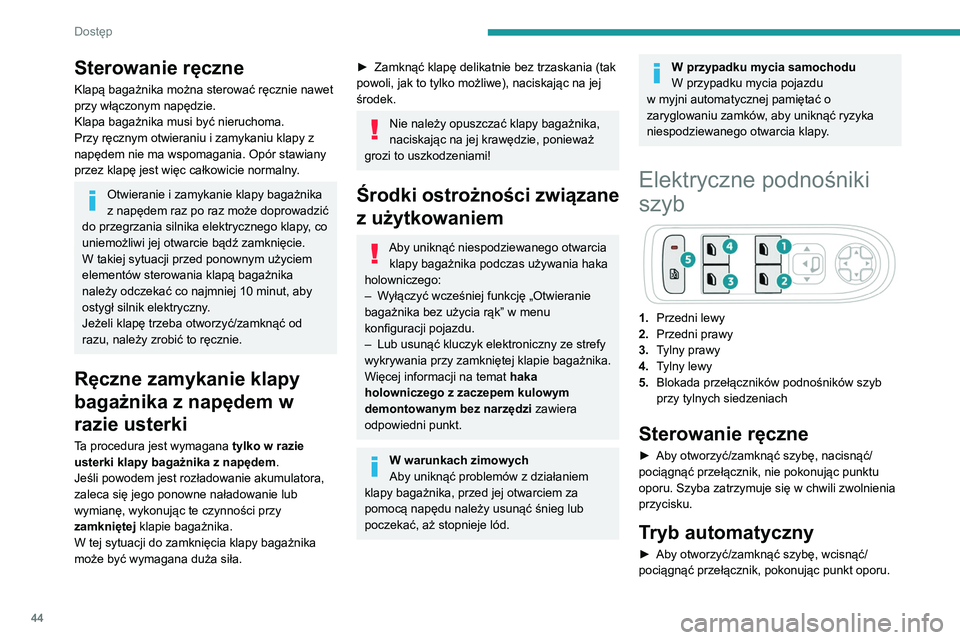

Sterowanie ręczne
Klapą bagażnika można sterować ręcznie nawet
przy włączonym napędzie.
Klapa bagażnika musi być nieruchoma.
Przy ręcznym otwieraniu i zamykaniu klapy z
napędem nie ma wspomagania. Opór stawiany
przez klapę jest więc całkowicie normalny.
Otwieranie i zamykanie klapy bagażnika
z napędem raz po raz może doprowadzić
do przegrzania silnika elektrycznego klapy, co
uniemożliwi jej otwarcie bądź zamknięcie.
W takiej sytuacji przed ponownym użyciem
elementów sterowania klapą bagażnika
należy odczekać co najmniej 10 minut, aby
ostygł silnik elektryczny.
Jeżeli klapę trzeba otworzyć/zamknąć od
razu, należy zrobić to ręcznie.
Ręczne zamykanie klapy
bagażnika z napędem w
razie usterki
Ta procedura jest wymagana tylko w razie
usterki klapy bagażnika z napędem.
Jeśli powodem jest rozładowanie akumulatora,
zaleca się jego ponowne naładowanie lub
wymianę, wykonując te czynności przy
zamkniętej klapie bagażnika.
W tej sytuacji do zamknięcia klapy bagażnika
może być wymagana duża siła.
► Zamknąć klapę delikatnie bez trzaskania (tak
powoli, jak to tylko możliwe), naciskając na jej
środek.
Nie należy opuszczać klapy bagażnika,
naciskając na jej krawędzie, ponieważ
grozi to uszkodzeniami!
Środki ostrożności związane
z użytkowaniem
Aby uniknąć niespodziewanego otwarcia klapy bagażnika podczas używania haka
holowniczego:
–

W

yłączyć wcześniej funkcję „Otwieranie
bagażnika bez użycia rąk” w menu
konfiguracji pojazdu.
–

Lub usunąć kluczyk elektroniczny ze strefy
wykrywania przy zamkniętej klapie bagażnika.
Więcej informacji na temat haka
holowniczego z zaczepem kulowym
demontowanym bez narzędzi zawiera
odpowiedni punkt.
W warunkach zimowych
Aby uniknąć problemów z działaniem
klapy bagażnika, przed jej otwarciem za
pomocą napędu należy usunąć śnieg lub
poczekać, aż stopnieje lód.
W przypadku mycia samochodu
W przypadku mycia pojazdu
w myjni automatycznej pamiętać o
zaryglowaniu zamków, aby uniknąć ryzyka
niespodziewanego otwarcia klapy.
Elektryczne podnośniki
szyb
1. Przedni lewy
2. Przedni prawy
3. Tylny prawy
4. Tylny lewy
5. Blokada przełączników podnośników szyb
przy tylnych siedzeniach
Sterowanie ręczne
► Aby otworzyć/zamknąć szybę, nacisnąć/
pociągnąć przełącznik, nie pokonując punktu
oporu. Szyba zatrzymuje się w chwili zwolnienia
przycisku.
Tryb automatyczny
► Aby otworzyć/zamknąć szybę, wcisnąć/
pociągnąć przełącznik, pokonując punkt oporu.
Po zwolnieniu przełącznika szyba całkowicie się
otworzy/zamknie.
Ponowne naciśnięcie spowoduje zatrzymanie
ruchu szyby.
Przełączniki podnośników szyb pozostają
aktywne przez około 45 sekund od
wyłączenia zapłonu lub zaryglowania
zamków.
Potem przestają działać. Aby je ponownie
uaktywnić, należy włączyć zapłon lub
odryglować zamki.
Zabezpieczenie przed przytrzaśnięciem
Gdy w czasie podnoszenia szyby napotka ona
opór (przeszkodę), natychmiast się zatrzyma i
częściowo opuści.
Wyłączanie przycisków
podnośników tylnych szyb


Aby zapewnić bezpieczeństwo dzieci, należy
nacisnąć przycisk 5 w celu wyłączenia
przycisków podnośników tylnych szyb bez
względu na ich położenie.
Zaświeci się czerwona kontrolka przycisku i
pojawi się komunikat potwierdzający. Kontrolka

45
Dostęp

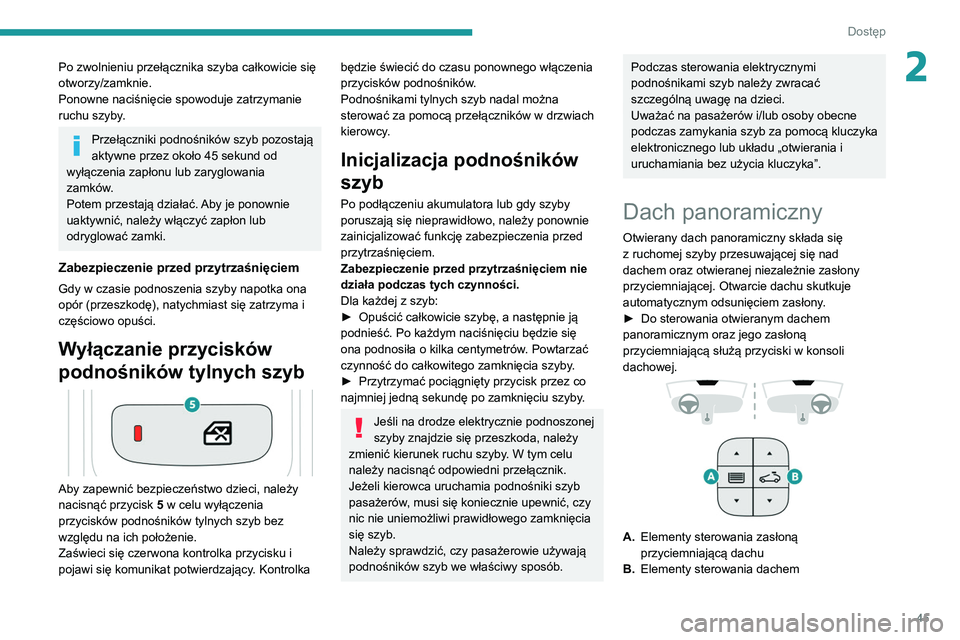

2Po zwolnieniu przełącznika szyba całkowicie się
otworzy/zamknie.
Ponowne naciśnięcie spowoduje zatrzymanie
ruchu szyby.
Przełączniki podnośników szyb pozostają
aktywne przez około 45 sekund od
wyłączenia zapłonu lub zaryglowania
zamków.
Potem przestają działać. Aby je ponownie
uaktywnić, należy włączyć zapłon lub
odryglować zamki.
Zabezpieczenie przed przytrzaśnięciem
Gdy w czasie podnoszenia szyby napotka ona
opór (przeszkodę), natychmiast się zatrzyma i
częściowo opuści.
Wyłączanie przycisków
podnośników tylnych szyb


Aby zapewnić bezpieczeństwo dzieci, należy
nacisnąć przycisk 5 w celu wyłączenia
przycisków podnośników tylnych szyb bez
względu na ich położenie.
Zaświeci się czerwona kontrolka przycisku i
pojawi się komunikat potwierdzający. Kontrolka
będzie świecić do czasu ponownego włączenia
przycisków podnośników.
Podnośnikami tylnych szyb nadal można
sterować za pomocą przełączników w drzwiach
kierowcy.
Inicjalizacja podnośników
szyb
Po podłączeniu akumulatora lub gdy szyby
poruszają się nieprawidłowo, należy ponownie
zainicjalizować funkcję zabezpieczenia przed
przytrzaśnięciem.
Zabezpieczenie przed przytrzaśnięciem nie
działa podczas tych czynności.
Dla każdej z szyb:
►

Opuścić całkowicie szybę, a następnie ją
podnieść. Po każdym naciśnięciu będzie się
ona podnosiła o kilka centymetrów

. Powtarzać
czynność do całkowitego zamknięcia szyby.
►

Przytrzymać pociągnięty przycisk przez co
najmniej jedną sekundę po zamknięciu szyby

.
Jeśli na drodze elektrycznie podnoszonej
szyby znajdzie się przeszkoda, należy
zmienić kierunek ruchu szyby. W tym celu
należy nacisnąć odpowiedni przełącznik.
Jeżeli kierowca uruchamia podnośniki szyb
pasażerów, musi się koniecznie upewnić, czy
nic nie uniemożliwi prawidłowego zamknięcia
się szyb.
Należy sprawdzić, czy pasażerowie używają
podnośników szyb we właściwy sposób.
Podczas sterowania elektrycznymi
podnośnikami szyb należy zwracać
szczególną uwagę na dzieci.
Uważać na pasażerów i/lub osoby obecne
podczas zamykania szyb za pomocą kluczyka
elektronicznego lub układu „otwierania i
uruchamiania bez użycia kluczyka”.
Dach panoramiczny
Otwierany dach panoramiczny składa się
z ruchomej szyby przesuwającej się nad
dachem oraz otwieranej niezależnie zasłony
przyciemniającej. Otwarcie dachu skutkuje
automatycznym odsunięciem zasłony.
►

Do sterowania otwieranym dachem
panoramicznym oraz jego zasłoną
przyciemniającą służą przyciski w konsoli
dachowej.


A. Elementy sterowania zasłoną
przyciemniającą dachu
B. Elementy sterowania dachem

46
Dostęp
Dachem otwieranym lub zasłoną
przyciemniającą można sterować po włączeniu
zapłonu (o ile akumulator jest wystarczająco
naładowany), przy pracującym silniku, w trybie
STOP funkcji Stop i Start oraz do 45 sekund
po wyłączeniu zapłonu lub po zaryglowaniu
zamków.
Środki ostrożności
Nie wolno wystawiać głowy ani rąk przez
otwarty dach podczas jazdy, ponieważ
grozi to poważnymi obrażeniami!
Należy zadbać, aby bagaże i akcesoria
przewożone na relingach dachowych nie
przeszkadzały przy przesuwaniu dachu.
Nie wolno układać ciężkich ładunków na
ruchomej szybie dachu otwieranego.
Jeżeli dach otwierany jest mokry (po
deszczu lub myciu samochodu), przed
jego otwarciem należy zaczekać, aż
całkowicie wyschnie.
Nie zmieniać położenia dachu otwieranego,
jeżeli jest pokryty śniegiem lub lodem,
ponieważ grozi to uszkodzeniem!
Do odśnieżania dachu otwieranego i
usuwania z niego lodu należy używać
wyłącznie narzędzi z tworzywa sztucznego.
Sprawdzać regularnie stan uszczelek
dachu (usuwać pył, zwiędłe liście itp.).
Przed skorzystaniem z myjni sprawdzić,
czy dach jest prawidłowo zamknięty, a
podczas mycia samochodu z użyciem myjki
wysokociśnieniowej nie zbliżać dyszy do
uszczelek na odległość mniejszą niż 30
cm.
Nigdy nie pozostawiać samochodu z
otwartym dachem bez nadzoru.
Działanie
Podczas całkowitego otwierania dachu
ruchoma szyba zostaje ustawiona w położeniu
częściowego otwarcia, a następnie przesuwa się
nad dachem. Wszystkie położenia pośrednie są
dozwolone.
Położenie częściowego otwarcia może
się różnić w zależności od prędkości
pojazdu, co służy poprawie komfortu
akustycznego.
Przed naciśnięciem przycisku sterowania
dachem lub zasłoną przyciemniającą
należy się upewnić, że nic ani nikt nie
przeszkodzi ruchowi.
Podczas przemieszczania dachu lub zasłony
należy zwracać szczególną uwagę na dzieci.
W przypadku przytrzaśnięcia podczas
zamykania dachu lub zasuwania zasłony
przyciemniającej należy zmienić kierunek
ruchu dachu lub zasłony na przeciwny. W tym
celu nacisnąć odpowiedni przycisk.
Kierowca powinien pilnować, aby
pasażerowie prawidłowo używali dachu
otwieranego i zasłony przyciemniającej.
Układ zabezpieczający przed
przytrzaśnięciem
Jeżeli dach otwierany lub zasłona
przyciemniająca napotkają przeszkodę
podczas zasuwania, kierunek ruchu zmieni się
automatycznie na przeciwny.
Układ zabezpieczający przed przytrzaśnięciem
działa skutecznie przy prędkościach do
120
km/h.
Otwieranie/zamykanie
► Aby otworzyć dach lub odsunąć zasłonę
przyciemniającą, nacisnąć tylną część
przycisku.
►

Aby
zamknąć dach panoramiczny lub
zasunąć jego zasłonę przyciemniającą, nacisnąć
przednią część przycisku.
Jak korzystać z przycisków
► Naciśnięcie przycisku z pokonaniem
punktu oporu powoduje całkowite otwarcie lub
zamknięcie dachu otwieranego.
►

Ponowne naciśnięcie przycisku zatrzymuje
ruch dachu.
►


Naciśnięcie i przytrzymanie przycisku
(bez pokonywania punktu oporu) powoduje
zatrzymanie ruchu dachu lub zasłony
przyciemniającej w momencie zwolnienia
przycisku.
► Gdy dach jest zamknięty, jedno naciśnięcie
przycisku bez pokonywania punktu oporu
powoduje przesunięcie dachu do położenia
częściowego otwarcia.
► Gdy dach jest częściowo otwarty, jedno
naciśnięcie przycisku bez pokonywania
punktu oporu powoduje całkowite otwarcie lub
zamknięcie dachu.
Naciskając i przytrzymując przycisk
ryglowania drzwi, można zamknąć dach i
szyby, a następnie także zasłonę
przyciemniającą. Ruch ustaje w chwili
zwolnienia przycisku.
Zamykanie zasłony jest ograniczone
położeniem dachu otwieranego,
ponieważ zasłona nie może przesunąć się
przed przednią część szyby ruchomej. Kiedy
dach i zasłona poruszają się w tym samym
momencie, zasłona automatycznie
zatrzymuje się lub wznawia ruch w zależności
od położenia dachu.
Ponowna inicjalizacja
Po ponownym podłączeniu akumulatora bądź w
przypadku wadliwego działania lub skokowego
ruchu dachu otwieranego albo zasłony należy
wykonać ponowną inicjalizację:

47
Dostęp

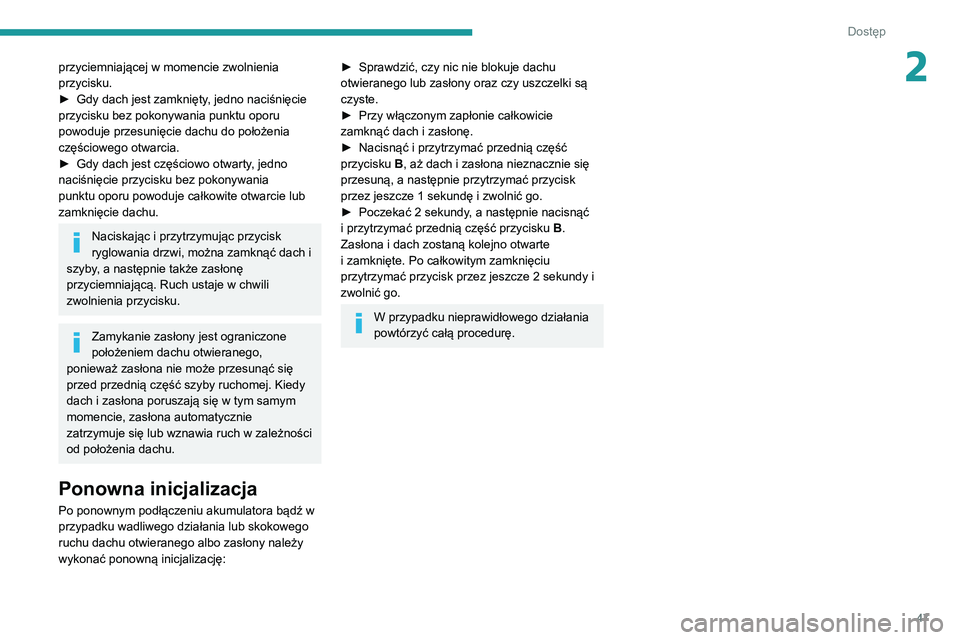

2przyciemniającej w momencie zwolnienia
przycisku.
►
Gdy dach jest zamknięty
, jedno naciśnięcie
przycisku bez pokonywania punktu oporu
powoduje przesunięcie dachu do położenia
częściowego otwarcia.
►

Gdy dach jest częściowo otwarty
, jedno
naciśnięcie przycisku bez pokonywania
punktu oporu powoduje całkowite otwarcie lub
zamknięcie dachu.
Naciskając i przytrzymując przycisk
ryglowania drzwi, można zamknąć dach i
szyby, a następnie także zasłonę
przyciemniającą. Ruch ustaje w chwili
zwolnienia przycisku.
Zamykanie zasłony jest ograniczone
położeniem dachu otwieranego,
ponieważ zasłona nie może przesunąć się
przed przednią część szyby ruchomej. Kiedy
dach i zasłona poruszają się w tym samym
momencie, zasłona automatycznie
zatrzymuje się lub wznawia ruch w zależności
od położenia dachu.
Ponowna inicjalizacja
Po ponownym podłączeniu akumulatora bądź w
przypadku wadliwego działania lub skokowego
ruchu dachu otwieranego albo zasłony należy
wykonać ponowną inicjalizację:
► Sprawdzić, czy nic nie blokuje dachu
otwieranego lub zasłony oraz czy uszczelki są
czyste.
►

Przy włączonym zapłonie całkowicie
zamknąć dach i zasłonę.
►


Nacisnąć i przytrzymać przednią część
przycisku

B, aż dach i zasłona nieznacznie się
przesuną, a następnie przytrzymać przycisk
przez jeszcze 1 sekundę i zwolnić go.
►

Poczekać 2
sekundy, a następnie nacisnąć
i przytrzymać przednią część przycisku B.
Zasłona i dach zostaną kolejno otwarte
i zamknięte. Po całkowitym zamknięciu
przytrzymać przycisk przez jeszcze 2 sekundy i
zwolnić go.
W przypadku nieprawidłowego działania
powtórzyć całą procedurę.

48

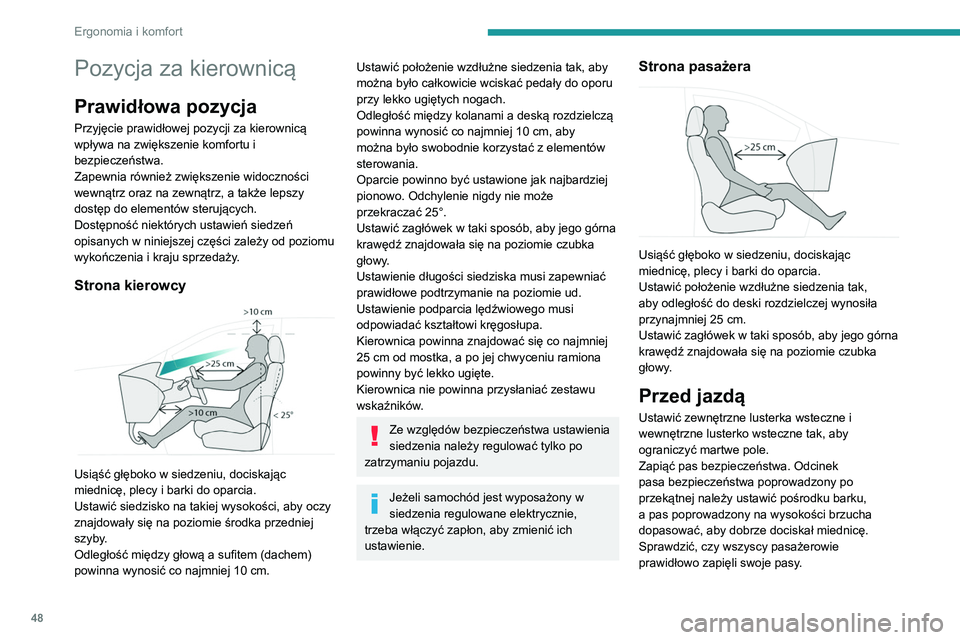

Ergonomia i komfort
Pozycja za kierownicą
Prawidłowa pozycja
Przyjęcie prawidłowej pozycji za kierownicą
wpływa na zwiększenie komfortu i
bezpieczeństwa.
Zapewnia również zwiększenie widoczności
wewnątrz oraz na zewnątrz, a także lepszy
dostęp do elementów sterujących.
Dostępność niektórych ustawień siedzeń
opisanych w niniejszej części zależy od poziomu
wykończenia i kraju sprzedaży.
Strona kierowcy

Usiąść głęboko w siedzeniu, dociskając
miednicę, plecy i barki do oparcia.
Ustawić siedzisko na takiej wysokości, aby oczy
znajdowały się na poziomie środka przedniej
szyby.
Odległość między głową a sufitem (dachem)
powinna wynosić co najmniej 10 cm.
Ustawić położenie wzdłużne siedzenia tak, aby
można było całkowicie wciskać pedały do oporu
przy lekko ugiętych nogach.
Odległość między kolanami a deską rozdzielczą
powinna wynosić co najmniej 10 cm, aby
można było swobodnie korzystać z elementów
sterowania.
Oparcie powinno być ustawione jak najbardziej
pionowo. Odchylenie nigdy nie może
przekraczać 25°.
Ustawić zagłówek w taki sposób, aby jego górna
krawędź znajdowała się na poziomie czubka
głowy.
Ustawienie długości siedziska musi zapewniać
prawidłowe podtrzymanie na poziomie ud.
Ustawienie podparcia lędźwiowego musi
odpowiadać kształtowi kręgosłupa.
Kierownica powinna znajdować się co najmniej
25
cm od mostka, a po jej chwyceniu ramiona
powinny być lekko ugięte.
Kierownica nie powinna przysłaniać zestawu
wskaźników.
Ze względów bezpieczeństwa ustawienia
siedzenia należy regulować tylko po
zatrzymaniu pojazdu.
Jeżeli samochód jest wyposażony w
siedzenia regulowane elektrycznie,
trzeba włączyć zapłon, aby zmienić ich
ustawienie.
Strona pasażera

Usiąść głęboko w siedzeniu, dociskając
miednicę, plecy i barki do oparcia.
Ustawić położenie wzdłużne siedzenia tak,
aby odległość do deski rozdzielczej wynosiła
przynajmniej 25
cm.
Ustawić zagłówek w taki sposób, aby jego górna
krawędź znajdowała się na poziomie czubka
głowy.
Przed jazdą
Ustawić zewnętrzne lusterka wsteczne i
wewnętrzne lusterko wsteczne tak, aby
ograniczyć martwe pole.
Zapiąć pas bezpieczeństwa. Odcinek
pasa bezpieczeństwa poprowadzony po
przekątnej należy ustawić pośrodku barku,
a pas poprowadzony na wysokości brzucha
dopasować, aby dobrze dociskał miednicę.
Sprawdzić, czy wszyscy pasażerowie
prawidłowo zapięli swoje pasy.
Jeżeli samochód jest wyposażony w
zewnętrzne lusterka wsteczne sterowane
elektrycznie, trzeba włączyć zapłon, aby
zmienić ich ustawienie.
Podczas jazdy
Przyjąć prawidłową pozycję za kierownicą i
trzymać kierownicę jedną dłonią na godzinie 9, a
drugą na godzinie 3, aby móc szybko dosięgnąć
elementów sterujących za kierownicą i w jej
pobliżu.
Nigdy nie zmieniać ustawień siedzeń ani
kierownicy w trakcie jazdy.
Nogi przez cały czas trzymać na podłodze.
Przednie siedzenia
Przed wykonaniem operacji cofania
siedzenia sprawdzić, czy żadna osoba
ani żaden przedmiot nie przeszkadza w
przesunięciu siedzenia.
Przesunięcie siedzenia powoduje ryzyko
ściśnięcia pasażera z tyłu lub zablokowania
siedzenia, jeżeli na podłodze za siedzeniem
znajdują się duże przedmioty.
