PEUGEOT 5008 2020 Manuel du propriétaire (in French)

19
Instruments de bord

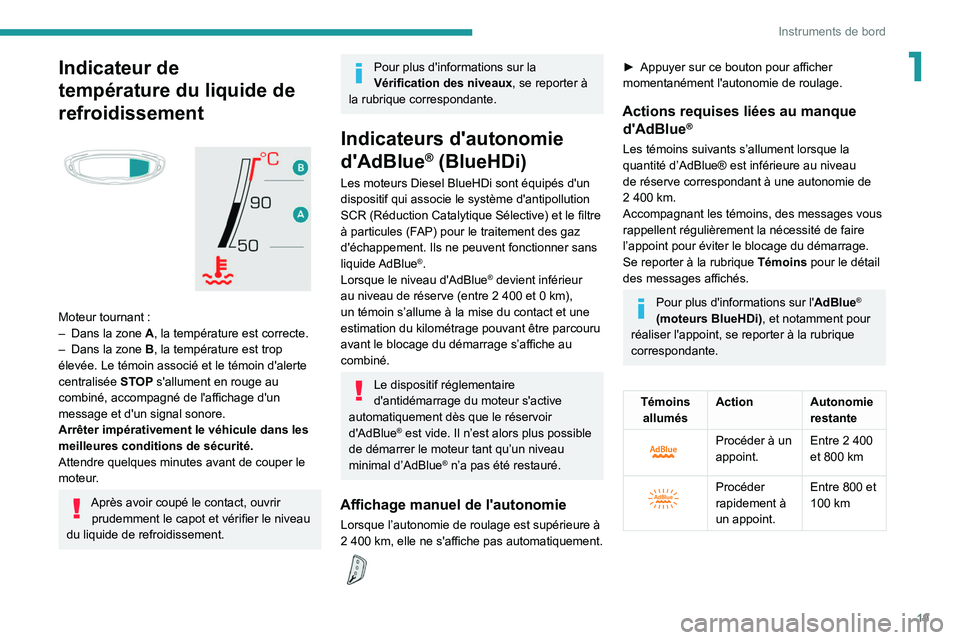

1Indicateur de
température du liquide de
refroidissement


Moteur tournant :
– Dans la zone A , la température est correcte.
–

Dans la zone

B
, la température est trop
élevée. Le témoin associé et le témoin d'alerte
centralisée STOP s'allument en rouge au
combiné, accompagné de l'affichage d'un
message et d'un signal sonore.
Arrêter impérativement le véhicule dans les
meilleures conditions de sécurité.
Attendre quelques minutes avant de couper le
moteur.
Après avoir coupé le contact, ouvrir prudemment le capot et vérifier le niveau
du liquide de refroidissement.
Pour plus d'informations sur la
Vérification des niveaux, se reporter à
la rubrique correspondante.
Indicateurs d'autonomie
d'AdBlue
® (BlueHDi)
Les moteurs Diesel BlueHDi sont équipés d'un
dispositif qui associe le système d'antipollution
SCR (Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement. Ils ne peuvent fonctionner sans
liquide AdBlue
®.
Lorsque le niveau d'AdBlue® devient inférieur
au niveau de réserve (entre 2 400 et 0 km),
un témoin s’allume à la mise du contact et une
estimation du kilométrage pouvant être parcouru
avant le blocage du démarrage s’affiche au
combiné.
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue
® est vide. Il n’est alors plus possible
de démarrer le moteur tant qu’un niveau
minimal d’AdBlue
® n’a pas été restauré.
Affichage manuel de l'autonomie
Lorsque l’autonomie de roulage est supérieure à
2 400 km, elle ne s'affiche pas automatiquement.

â–º Appuyer sur ce bouton pour afficher
momentanément l'autonomie de roulage.
Actions requises liées au manque d'AdBlue®
Les témoins suivants s’allument lorsque la
quantité d’AdBlue® est inférieure au niveau
de réserve correspondant à une autonomie de
2
400 km.
Accompagnant les témoins, des messages vous
rappellent régulièrement la nécessité de faire
l’appoint pour éviter le blocage du démarrage.
Se reporter à la rubrique Témoins pour le détail
des messages affichés.
Pour plus d'informations sur l' AdBlue®
(moteurs BlueHDi), et notamment pour
réaliser l'appoint, se reporter à la rubrique
correspondante.
Témoins allumés Action Autonomie
restante


Procéder à un
appoint.Entre 2
400
et 800 km


Procéder
rapidement à
un appoint.Entre 800 et
100
km

20
Instruments de bord

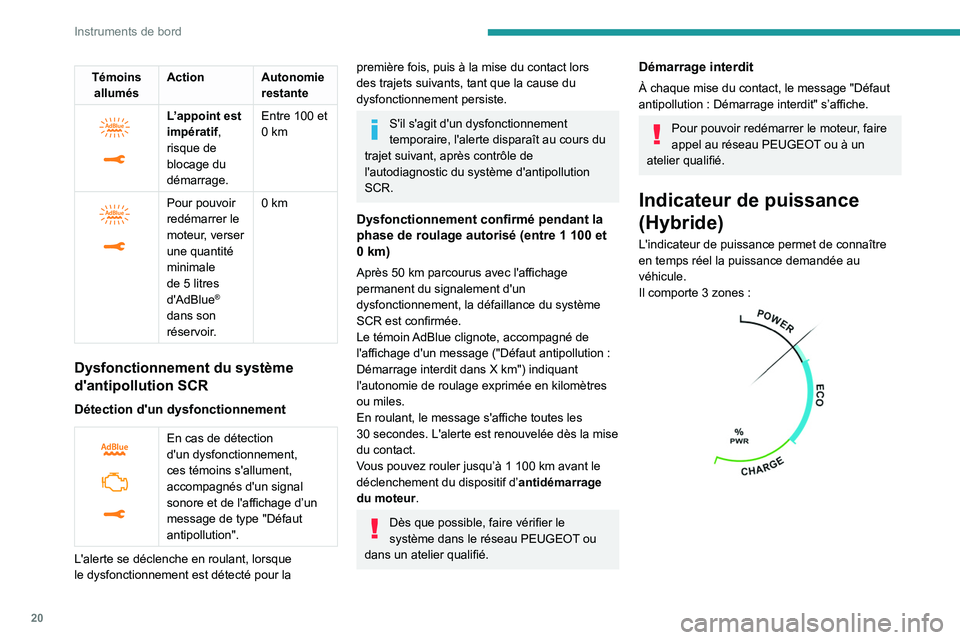

Témoins allumés Action Autonomie
restante


L’appoint est
impératif,
risque de
blocage du
démarrage.Entre 100 et
0
km


Pour pouvoir
redémarrer le
moteur, verser
une quantité
minimale
de 5
litres
d'AdBlue
®
dans son
réservoir. 0
km
Dysfonctionnement du système
d'antipollution SCR
Détection d'un dysfonctionnement


En cas de détection
d'un dysfonctionnement,
ces témoins s'allument,
accompagnés d'un signal
sonore et de l'affichage d’un
message de type "Défaut
antipollution".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparaît au cours du
trajet suivant, après contrôle de
l'autodiagnostic du système d'antipollution
SCR.
Dysfonctionnement confirmé pendant la
phase de roulage autorisé (entre 1 100 et
0
km)
Après 50 km parcourus avec l'affichage
permanent du signalement d'un
dysfonctionnement, la défaillance du système
SCR est confirmée.
Le témoin
AdBlue clignote, accompagné de
l'affichage d'un message ("Défaut antipollution
:
Démarrage interdit dans X km") indiquant
l'autonomie de roulage exprimée en kilomètres
ou miles.
En roulant, le message s'affiche toutes les
30
secondes. L'alerte est renouvelée dès la mise
du contact.
Vous pouvez rouler jusqu’à 1
100 km avant le
déclenchement du dispositif d’ antidémarrage
du moteur.
Dès que possible, faire vérifier le
système dans le réseau PEUGEOT ou
dans un atelier qualifié.
Démarrage interdit
À chaque mise du contact, le message "Défaut
antipollution : Démarrage interdit" s’affiche.
Pour pouvoir redémarrer le moteur, faire
appel au réseau PEUGEOT ou à un
atelier qualifié.
Indicateur de puissance
(Hybride)
L'indicateur de puissance permet de connaître
en temps réel la puissance demandée au
véhicule.
Il comporte 3 zones
:

21
Instruments de bord

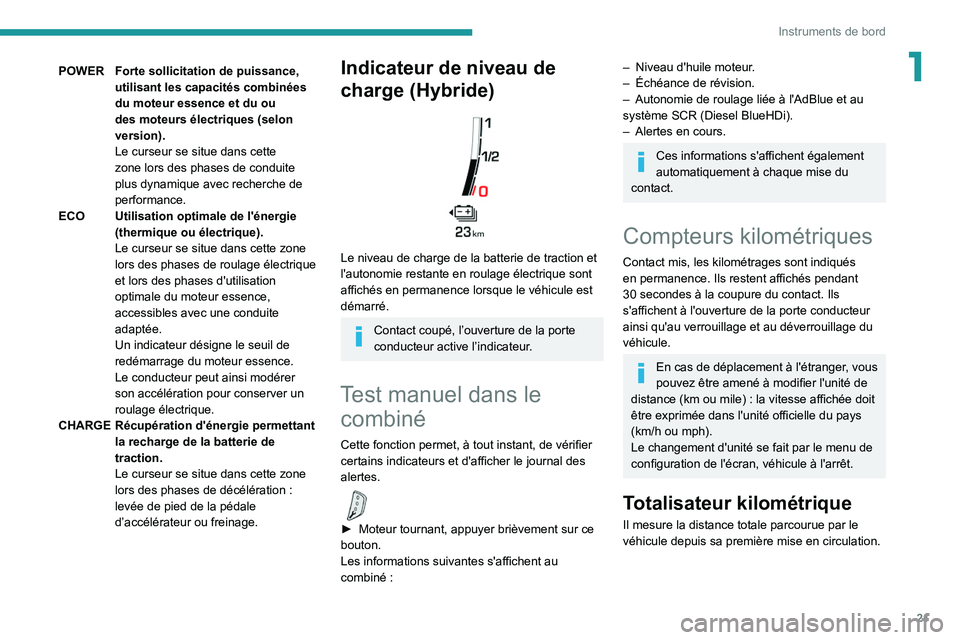

1POWER Forte sollicitation de puissance, utilisant les capacités combinées
du moteur essence et du ou
des moteurs électriques (selon
version).
Le curseur se situe dans cette
zone lors des phases de conduite
plus dynamique avec recherche de
performance.
ECO Utilisation optimale de l'énergie (thermique ou électrique).
Le curseur se situe dans cette zone
lors des phases de roulage électrique
et lors des phases d'utilisation
optimale du moteur essence,
accessibles avec une conduite
adaptée.
Un indicateur désigne le seuil de
redémarrage du moteur essence.
Le conducteur peut ainsi modérer
son accélération pour conserver un
roulage électrique.
CHARGE Récupération d'énergie permettant la recharge de la batterie de
traction.
Le curseur se situe dans cette zone
lors des phases de décélération
:
levée de pied de la pédale
d’accélérateur ou freinage.Indicateur de niveau de
charge (Hybride)


Le niveau de charge de la batterie de traction et
l'autonomie restante en roulage électrique sont
affichés en permanence lorsque le véhicule est
démarré.
Contact coupé, l’ouverture de la porte
conducteur active l’indicateur.
Test manuel dans le combiné
Cette fonction permet, à tout instant, de vérifier
certains indicateurs et d'afficher le journal des
alertes.

► Moteur tournant, appuyer brièvement sur ce
bouton.
Les informations suivantes s'affichent au
combiné
:
– Niveau d'huile moteur .
– Échéance de révision.
–

Autonomie de roulage liée à l'AdBlue et au
système SCR (Diesel BlueHDi).
–


Alertes en cours.
Ces informations s'affichent également
automatiquement à chaque mise du
contact.
Compteurs kilométriques
Contact mis, les kilométrages sont indiqués
en permanence. Ils restent affichés pendant
30
secondes à la coupure du contact. Ils
s'affichent à l'ouverture de la porte conducteur
ainsi qu'au verrouillage et au déverrouillage du
véhicule.
En cas de déplacement à l'étranger, vous
pouvez être amené à modifier l'unité de
distance (km ou mile)
: la vitesse affichée doit
être exprimée dans l'unité officielle du pays
(km/h ou mph).
Le changement d'unité se fait par le menu de
configuration de l'écran, véhicule à l'arrêt.
Totalisateur kilométrique
Il mesure la distance totale parcourue par le
véhicule depuis sa première mise en circulation.

22
Instruments de bord

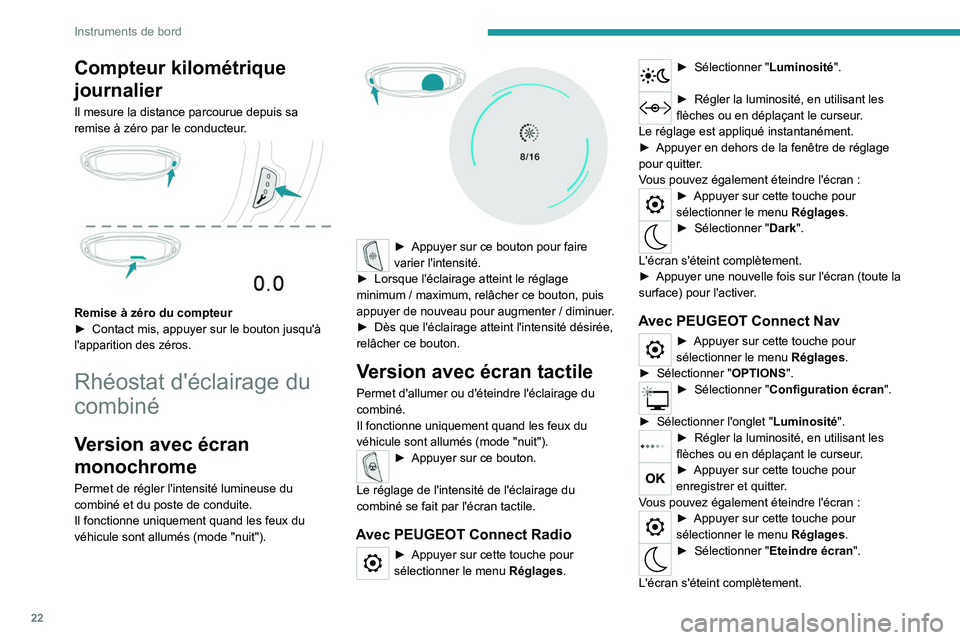

Compteur kilométrique
journalier
Il mesure la distance parcourue depuis sa
remise à zéro par le conducteur.


Remise à zéro du compteur
► Contact mis, appuyer sur le bouton jusqu'à
l'apparition des zéros.
Rhéostat d'éclairage du
combiné
Version avec écran
monochrome
Permet de régler l'intensité lumineuse du
combiné et du poste de conduite.
Il fonctionne uniquement quand les feux du
véhicule sont allumés (mode "nuit").


â–º Appuyer sur ce bouton pour faire
varier l'intensité.
â–º

Lorsque l'éclairage atteint le réglage
minimum

/ maximum, relâcher ce bouton, puis
appuyer de nouveau pour augmenter
/ diminuer.
â–º

Dès que l'éclairage atteint l'intensité désirée,
relâcher ce bouton.
Version avec écran tactile
Permet d'allumer ou d'éteindre l'éclairage du
combiné.
Il fonctionne uniquement quand les feux du
véhicule sont allumés (mode "nuit").
â–º Appuyer sur ce bouton.
Le réglage de l'intensité de l'éclairage du
combiné se fait par l'écran tactile.
Avec PEUGEOT Connect Radio
â–º Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Luminosité ".
► Régler la luminosité, en utilisant les
flèches ou en déplaçant le curseur.
Le réglage est appliqué instantanément.
â–º

Appuyer en dehors de la fenêtre de réglage
pour quitter

.
Vous pouvez également éteindre l'écran
:
â–º Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Dark".
L'écran s'éteint complètement.
â–º

Appuyer une nouvelle fois sur l'écran (toute la
surface) pour l'activer

.
Avec PEUGEOT Connect Nav
â–º Appuyer sur cette touche pour
sélectionner le menu Réglages
.
â–º

Sélectionner " OPTIONS".
► Sélection ner "Configuration écran ".
â–º

Sélectionner l'onglet " Luminosité".► Régler la luminosité, en utilisant les
flèches ou en déplaçant le curseur.
â–º Appuyer sur cette touche pour
enregistrer et quitter .
Vous pouvez également éteindre l'écran
:
â–º Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Eteindre écran".
L'écran s'éteint complètement.

23
Instruments de bord
1► Appuyer une nouvelle fois sur l'écran (toute la
surface) pour l'activer .
Ordinateur de bord
Affiche des informations sur le trajet en cours (autonomie, consommations, vitesse
moyenne...).
Affichage des données au combiné
L'affichage des données de l'ordinateur de bord
est permanent lorsque le mode d'affichage
"ORDINATEUR DE BORD" ou "PERSONNEL"
est sélectionné, selon version.
Pour tous les autres modes d'affichage, un appui
sur l'extrémité de la commande d'essuie-vitre fait
apparaître ces données temporairement dans
une fenêtre spécifique.
Affichage des différents onglets




► Appuyer sur le bouton situé à l'extrémité
de la commande d'essuie-vitre pour afficher
successivement les onglets suivants
:–

Informations instantanées
:
•
Autonomie totale (Essence ou Diesel).
•

Consommation instantanée (Essence ou
Diesel).
•

Compteur de temps du Stop & Start
(Essence ou Diesel).
•

Pourcentage du trajet en cours parcouru en
tout électrique (Hybride).
–

T
rajets "1" puis "2" :
•
V
itesse moyenne.
•
Consommation moyenne.
•

Distance parcourue.
Remise à zéro du trajet
â–º Lorsque l
e trajet désiré est affiché,
appuyer plus de 2 secondes sur le
bouton, situé à l'extrémité de la commande
d'essuie-vitre.
Les trajets "1" et "2" sont indépendants et
d'utilisation identique.
Définitions
Autonomie
(km ou miles)Nombre de kilomètres pouvant être
encore parcourus avec le carburant
restant dans le réservoir (en fonction de la
consommation moyenne des derniers kilomètres
parcourus).
Cette valeur peut varier à la suite d'un
changement de conduite ou de relief, occasionnant une variation importante de la
consommation instantanée.
Dès que l'autonomie est inférieure à 30
km, des
tirets s'affichent.
Après un complément de carburant d'au moins
5 litres, l'autonomie est recalculée et s'affiche si
elle dépasse 100 km.
Si des tirets s'affichent durablement en roulant
à la place des chiffres, consulter le réseau
PEUGEOT ou un atelier qualifié.
Consommation instantanée
(l/100 km ou km/l ou mpg)Calculée depuis les dernières secondes
écoulées.
Cette fonction ne s'affiche qu'à partir de 30
km/h.
Consommation moyenne
(l/100 km ou km/l ou mpg)Calculée depuis la dernière remise à zéro
des données du trajet.
Vitesse moyenne
(km/h ou mph)Calculée depuis la dernière remise à zéro
des données du trajet.
Distance parcourue
(km ou miles)Calculée depuis la dernière remise à zéro
des données du trajet.

24
Instruments de bord

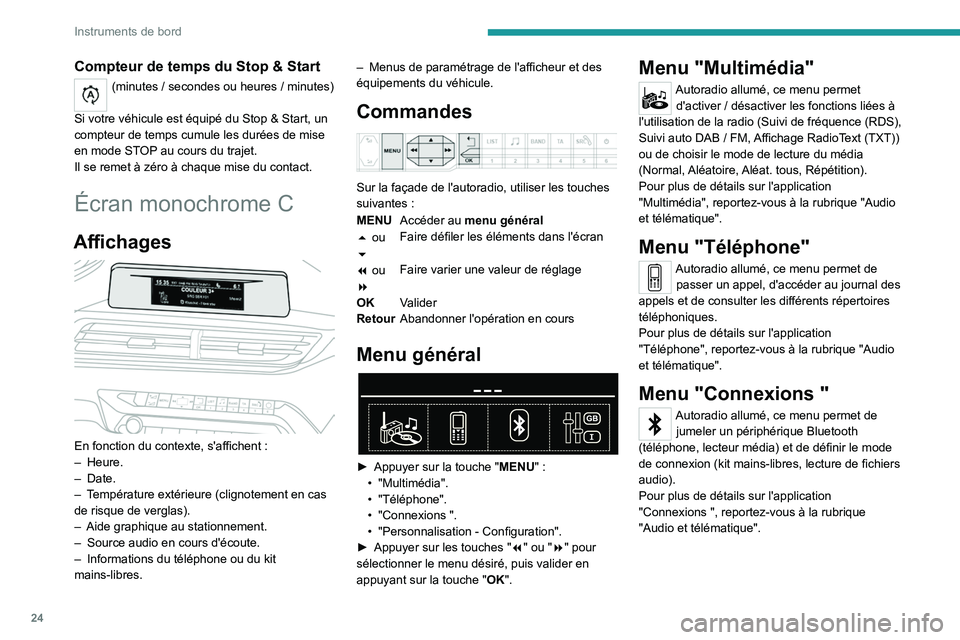

Compteur de temps du Stop & Start
(minutes / secondes ou heures / minutes)
Si votre véhicule est équipé du Stop & Start, un
compteur de temps cumule les durées de mise
en mode ST
OP au cours du trajet.
Il se remet à zéro à chaque mise du contact.
Écran monochrome C
Affichages

En fonction du contexte, s'affichent :
– Heure.
–
Date.
–

T
empérature extérieure (clignotement en cas
de risque de verglas).
–

Aide graphique au stationnement.
–


Source audio en cours d'écoute.
–


Informations du téléphone ou du kit
mains-libres. –


Menus de paramétrage de l'afficheur et des
équipements du véhicule.
Commandes

Sur la façade de l'autoradio, utiliser les touches
suivantes :
MENU Accéder au menu général
5 ou
6 Faire défiler les éléments dans l'écran
7 ou
8 Faire varier une valeur de réglage
OK Valider
Retour Abandonner l'opération en cours
Menu général

â–º Appuyer sur la touche " MENU " :
• "Multimédia".
•
"Téléphone".
•

"Connexions ".
•


"Personnalisation - Configuration".
â–º


Appuyer sur les touches " 7

" ou "8" pour
sélectionner le menu désiré, puis valider en
appuyant sur la touche " OK".
Menu "Multimédia"
Autoradio allumé, ce menu permet
d'activer / désactiver les fonctions liées à
l'utilisation de la radio (Suivi de fréquence (RDS),
Suivi auto DAB
/ FM, Affichage RadioText (TXT))
ou de choisir le mode de lecture du média
(Normal, Aléatoire, Aléat. tous, Répétition).
Pour plus de détails sur l'application
"Multimédia", reportez-vous à la rubrique "Audio
et télématique".
Menu "Téléphone"
Autoradio allumé, ce menu permet de passer un appel, d'accéder au journal des
appels et de consulter les différents répertoires
téléphoniques.
Pour plus de détails sur l'application
"Téléphone", reportez-vous à la rubrique "Audio
et télématique".
Menu "Connexions "
Autoradio allumé, ce menu permet de jumeler un périphérique Bluetooth
(téléphone, lecteur média) et de définir le mode
de connexion (kit mains-libres, lecture de fichiers
audio).
Pour plus de détails sur l'application
"Connexions ", reportez-vous à la rubrique
"Audio et télématique".

25
Instruments de bord

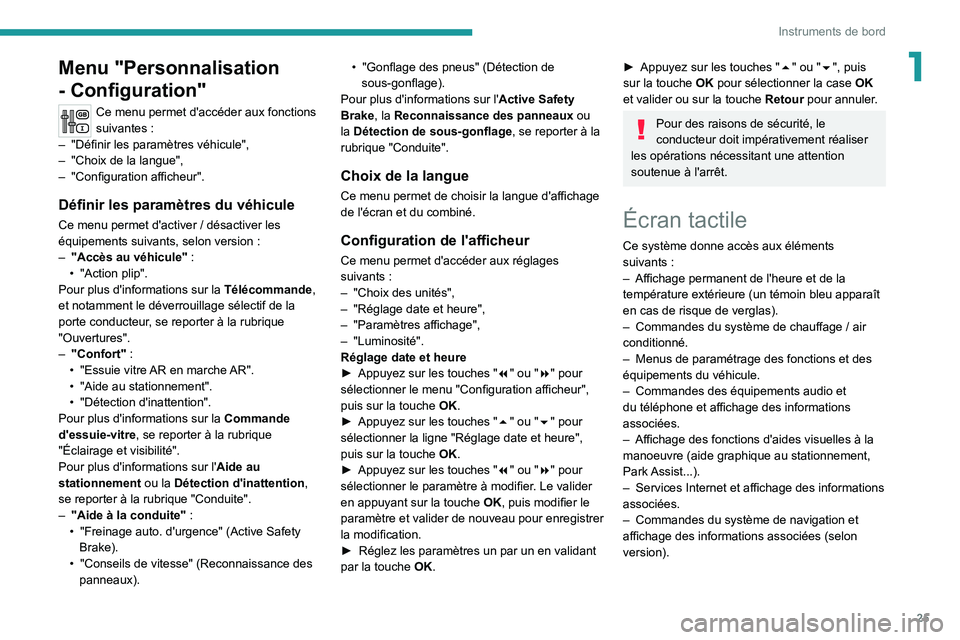

1Menu "Personnalisation
- Configuration"
Ce menu permet d'accéder aux fonctions
suivantes :
–

"Définir les paramètres véhicule",
–


"Choix de la langue",
–


"Configuration afficheur".
Définir les paramètres du véhicule
Ce menu permet d'activer / désactiver les
équipements suivants, selon version :
–

"Accès au véhicule" :
•


"Action plip".
Pour plus d'informations sur la Télécommande

,
et notamment le déverrouillage sélectif de la
porte conducteur, se reporter à la rubrique
"Ouvertures".
–

"Confort"
:
•

"Essuie vitre
AR en marche AR".
•

"Aide au stationnement".
•


"Détection d'inattention".
Pour plus d'informations sur la Commande
d'essuie-vitre

, se reporter à la rubrique
"Éclairage et visibilité".
Pour plus d'informations sur l' Aide au
stationnement ou la Détection d'inattention ,
se reporter à la rubrique "Conduite".
–

"Aide à la conduite" :
•


"Freinage auto. d'urgence" (Active Safety
Brake).
•


"Conseils de vitesse" (Reconnaissance des
panneaux). •


"Gonflage des pneus" (Détection de
sous-gonflage).
Pour plus d'informations sur l' Active Safety
Brake , la
Reconnaissance des panneaux ou
la Détection de sous-gonflage , se reporter à la
rubrique "Conduite".
Choix de la langue
Ce menu permet de choisir la langue d'affichage
de l'écran et du combiné.
Configuration de l'afficheur
Ce menu permet d'accéder aux réglages
suivants :
–

"Choix des unités",
–


"Réglage date et heure",
–


"Paramètres affichage",
–

"Luminosité".
Réglage date et heure
â–º

Appuyez sur les touches " 7

" ou "8" pour
sélectionner le menu "Configuration afficheur",
puis sur la touche OK.
â–º

Appuyez sur les touches " 5

" ou "6" pour
sélectionner la ligne "Réglage date et heure",
puis sur la touche OK.
â–º

Appuyez sur les touches " 7

" ou "8" pour
sélectionner le paramètre à modifier. Le valider
en appuyant sur la touche OK, puis modifier le
paramètre et valider de nouveau pour enregistrer
la modification.
â–º

Réglez les paramètres un par un en validant
par la touche OK

.
â–º Appuyez sur les touches " 5 " ou "6", puis
sur la touche OK pour sélectionner la case OK
et valider ou sur la touche Retour pour annuler.
Pour des raisons de sécurité, le
conducteur doit impérativement réaliser
les opérations nécessitant une attention
soutenue à l'arrêt.
Écran tactile
Ce système donne accès aux éléments
suivants :
–

Affichage permanent de l'heure et de la
température extérieure (un témoin bleu apparaît
en cas de risque de verglas).
–


Commandes du système de chauffage
/ air
conditionné.
–

Menus de paramétrage des fonctions et des
équipements du véhicule.
–


Commandes des équipements audio et
du téléphone et affichage des informations
associées.
–


Affichage des fonctions d'aides visuelles à la
manoeuvre (aide graphique au stationnement,
Park Assist...).
–


Services Internet et affichage des informations
associées.
–


Commandes du système de navigation et
affichage des informations associées (selon
version).

26
Instruments de bord

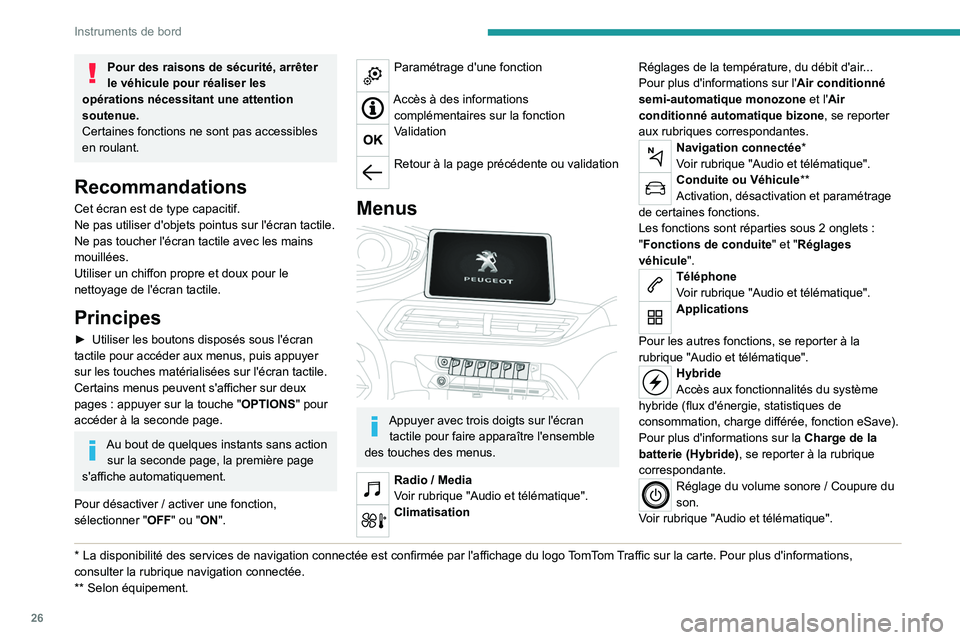

Pour des raisons de sécurité, arrêter
le véhicule pour réaliser les
opérations nécessitant une attention
soutenue.
Certaines fonctions ne sont pas accessibles
en roulant.
Recommandations
Cet écran est de type capacitif.
Ne pas utiliser d'objets pointus sur l'écran tactile.
Ne pas toucher l'écran tactile avec les mains
mouillées.
Utiliser un chiffon propre et doux pour le
nettoyage de l'écran tactile.
Principes
► Utiliser les boutons disposés sous l'écran
tactile pour accéder aux menus, puis appuyer
sur les touches matérialisées sur l'écran tactile.
Certains menus peuvent s'afficher sur deux
pages
: appuyer sur la touche " OPTIONS" pour
accéder à la seconde page.
Au bout de quelques instants sans action sur la seconde page, la première page
s'affiche automatiquement.
Pour désactiver
/ activer une fonction,
sélectionner
"OFF" ou "ON".
* La disponibilité de s services de navigation connectée est confirmée par l'affichage du logo TomTom Traffic sur la carte. Pour plus d'informations,
consulter la rubrique navigation connectée.
**

Selon équipemen
t.
Paramétrage d'une fonction
Accès à des informations complémentaires sur la fonction
Validation
Retour à la page précédente ou validation
Menus

Appuyer avec trois doigts sur l'écran tactile pour faire apparaître l'ensemble
des touches des menus.
Radio / Media
Voir rubrique "Audio et télématique".
Climatisation Réglages de la température, du débit d'air...
Pour plus d'informations sur l'
Air conditionné
semi-automatique monozone et l'Air
conditionné automatique bizone , se reporter
aux rubriques correspondantes.
Navigation connectée*
Voir rubrique "Audio et télématique".
Conduite ou Véhicule**
Activation, désactivation et paramétrage
de certaines fonctions.
Les fonctions sont réparties sous 2 onglets
:
"Fonctions de conduite " et "Réglages
véhicule".
Téléphone
Voir rubrique "Audio et télématique".
Applications
Pour les autres fonctions, se reporter à la
rubrique "Audio et télématique".
Hybride
Accès aux fonctionnalités du système
hybride (flux d'énergie, statistiques de
consommation, charge différée, fonction eSave).
Pour plus d'informations sur la Charge de la
batterie (Hybride), se reporter à la rubrique
correspondante.
Réglage du volume sonore / Coupure du
son.
V
oir rubrique "Audio et télématique".

27
Instruments de bord

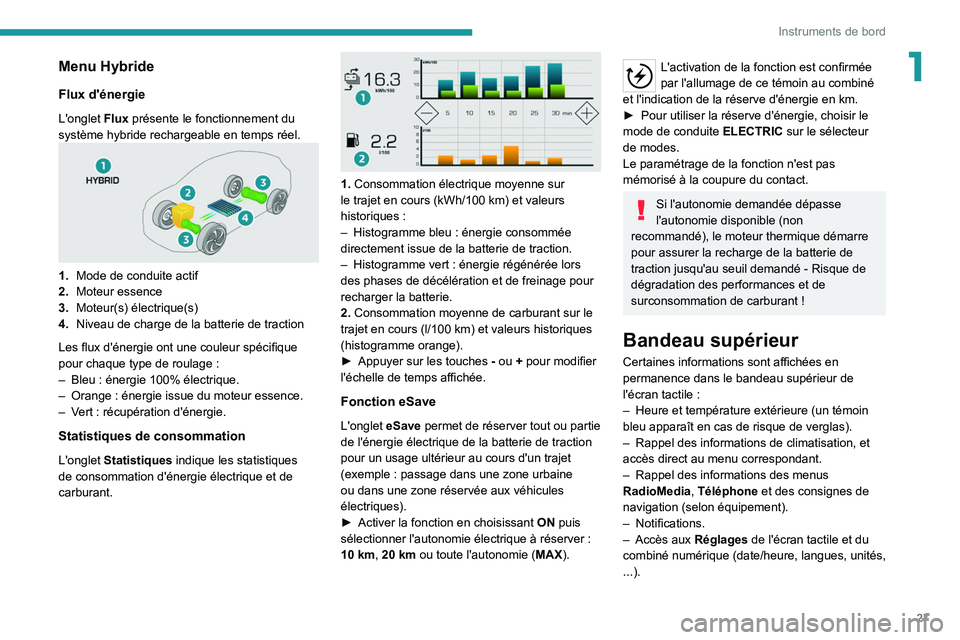

1Menu Hybride
Flux d'énergie
L'onglet Flux présente le fonctionnement du
système hybride rechargeable en temps réel.
1.Mode de conduite actif
2. Moteur essence
3. Moteur(s) électrique(s)
4. Niveau de charge de la batterie de traction
Les flux d'énergie ont une couleur spécifique
pour chaque type de roulage
:
–

Bleu : énergie 100% électrique.
–


Orange : énergie issue du moteur essence.
–


V
ert : récupération d'énergie.
Statistiques de consommation
L'onglet Statistiques indique les statistiques
de consommation d'énergie électrique et de
carburant.


1. Consommation électrique moyenne sur
le trajet en cours (kWh/100 km) et valeurs
historiques
:
–

Histogramme bleu
: énergie consommée
directement issue de la batterie de traction.
–

Histogramme vert
: énergie régénérée lors
des phases de décélération et de freinage pour
recharger la batterie.
2. Consommation moyenne de carburant sur le
trajet en cours (l/100
km) et valeurs historiques
(histogramme orange).
â–º

Appuyer sur les touches

-
ou + pour modifier
l'échelle de temps affichée.
Fonction eSave
L'onglet eSave permet de réserver tout ou partie
de l'énergie électrique de la batterie de traction
pour un usage ultérieur au cours d'un trajet
(exemple : passage dans une zone urbaine
ou dans une zone réservée aux véhicules
électriques).
â–º

Activer la fonction en choisissant ON

puis
sélectionner l'autonomie électrique à réserver :
10 km, 20 km ou toute l'autonomie ( MAX).
L'activation de la fonction est confirmée
par l'allumage de ce témoin au combiné
et l'indication de la réserve d'énergie en km.
â–º

Pour utiliser la réserve d'énergie, choisir le
mode de conduite ELECTRIC

sur le sélecteur
de modes.
Le paramétrage de la fonction n'est pas
mémorisé à la coupure du contact.
Si l'autonomie demandée dépasse
l'autonomie disponible (non
recommandé), le moteur thermique démarre
pour assurer la recharge de la batterie de
traction jusqu'au seuil demandé - Risque de
dégradation des performances et de
surconsommation de carburant !
Bandeau supérieur
Certaines informations sont affichées en
permanence dans le bandeau supérieur de
l'écran tactile
:
–

Heure et température extérieure (un témoin
bleu apparaît en cas de risque de verglas).
–


Rappel des informations de climatisation, et
accès direct au menu correspondant.
–


Rappel des informations des menus
RadioMedia

, Téléphone et des consignes de
navigation (selon équipement).
–

Notifications.
–


Accès aux
Réglages de l'écran tactile et du
combiné numérique (date/heure, langues, unités,
...).

28
Instruments de bord

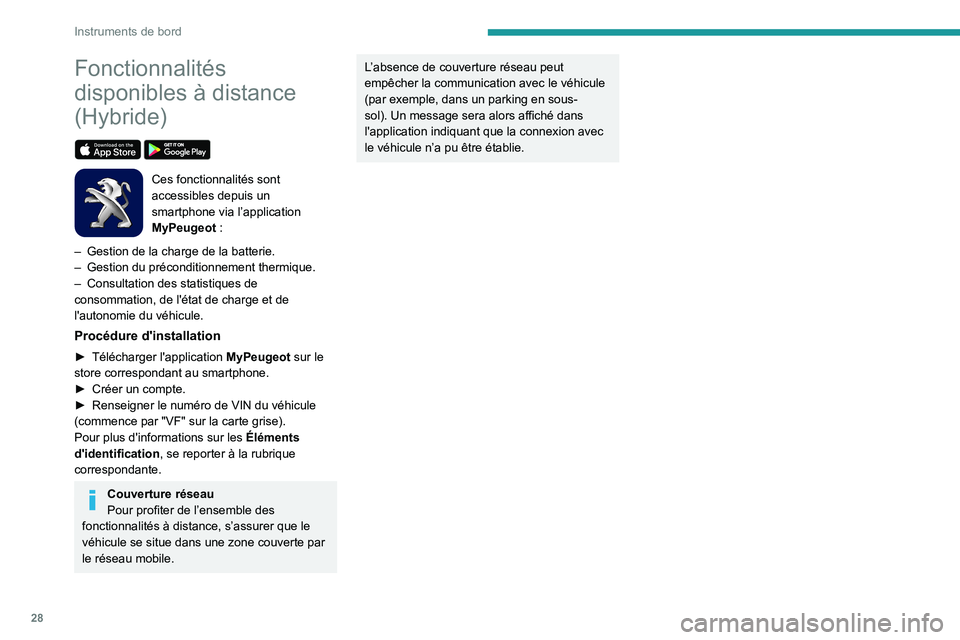

Fonctionnalités
disponibles à distance
(Hybride)


Ces fonctionnalités sont
accessibles depuis un
smartphone via l’application
MyPeugeot :
–

Gestion de la
charge de la batterie.
–

Gestion du préconditionnement thermique.
–


Consultation des statistiques de
consommation, de l'état de charge et de
l'autonomie du véhicule.
Procédure d'installation
► Télécharger l'application MyPeugeot sur le
store correspondant au smartphone.
â–º

Créer un compte.
â–º


Renseigner le numéro de VIN du véhicule
(commence par "VF" sur la carte grise).
Pour plus d'informations sur les Éléments
d'identification , se reporter à la rubrique
correspondante.
Couverture réseau
Pour profiter de l’ensemble des
fonctionnalités à distance, s’assurer que le
véhicule se situe dans une zone couverte par
le réseau mobile.
L’absence de couverture réseau peut
empêcher la communication avec le véhicule
(par exemple, dans un parking en sous-
sol). Un message sera alors affiché dans
l'application indiquant que la connexion avec
le véhicule n’a pu être établie.
