PEUGEOT 5008 2020 Manuel du propriétaire (in French)

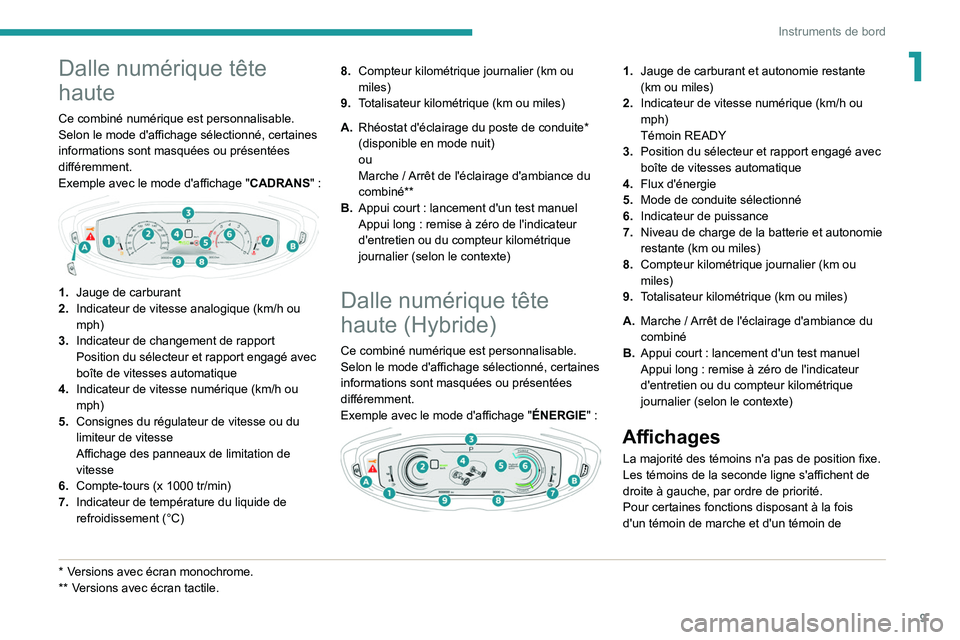

9
Instruments de bord
1Dalle numérique tête
haute
Ce combiné numérique est personnalisable.
Selon le mode d'affichage sélectionné, certaines
informations sont masquées ou présentées
différemment.
Exemple avec le mode d'affichage "CADRANS"
:


1.Jauge de carburant
2. Indicateur de vitesse analogique (km/h ou
mph)
3. Indicateur de changement de rapport
Position du sélecteur et rapport engagé avec
boîte de vitesses automatique
4. Indicateur de vitesse numérique (km/h ou
mph)
5. Consignes du régulateur de vitesse ou du
limiteur de vitesse
Affichage des panneaux de limitation de
vitesse
6. Compte-tours (x
1000 tr/min)
7. Indicateur de température du liquide de
refroidissement (°C)
* Versions avec écran monochrome.
**
V ersions avec écran tactile. 8.
Compteur kilométrique journalier (km ou
miles)
9. Totalisateur kilométrique (km ou miles)
A. Rhéostat d'éclairage du poste de conduite*
(disponible en mode nuit)
ou
Marche / Arrêt de l'éclairage d'ambiance du
combiné**
B. Appui court : lancement d'un test manuel
Appui long : remise à zéro de l'indicateur
d'entretien ou du compteur kilométrique
journalier (selon le contexte)
Dalle numérique tête
haute (Hybride)
Ce combiné numérique est personnalisable.
Selon le mode d'affichage sélectionné, certaines
informations sont masquées ou présentées
différemment.
Exemple avec le mode d'affichage " ÉNERGIE"
:


1.Jauge de carburant et autonomie restante
(km ou miles)
2. Indicateur de vitesse numérique (km/h ou
mph)
Témoin READY
3. Position du sélecteur et rapport engagé avec
boîte de vitesses automatique
4. Flux d'énergie
5. Mode de conduite sélectionné
6. Indicateur de puissance
7. Niveau de charge de la batterie et autonomie
restante (km ou miles)
8. Compteur kilométrique journalier (km ou
miles)
9. Totalisateur kilométrique (km ou miles)
A. Marche
/ Arrêt de l'éclairage d'ambiance du
combiné
B. Appui court : lancement d'un test manuel
Appui long : remise à zéro de l'indicateur
d'entretien ou du compteur kilométrique
journalier (selon le contexte)
Affichages
La majorité des témoins n'a pas de position fixe.
Les témoins de la seconde ligne s'affichent de
droite à gauche, par ordre de priorité.
Pour certaines fonctions disposant à la fois
d'un témoin de marche et d'un témoin de

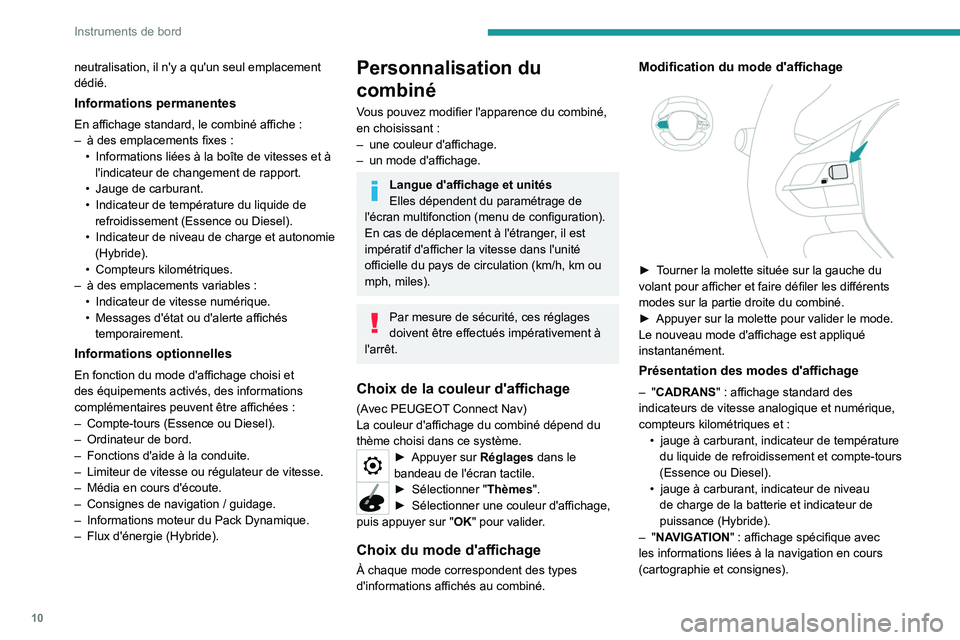

10
Instruments de bord
neutralisation, il n'y a qu'un seul emplacement
dédié.
Informations permanentes
En affichage standard, le combiné affiche :
– à des emplacements fixes :
•

Informations liées à la boîte de vitesses et à
l'indicateur de changement de rapport.
•


Jauge de carburant.
•


Indicateur de température du liquide de
refroidissement (Essence ou Diesel).
•


Indicateur de niveau de charge et autonomie
(Hybride).
•


Compteurs kilométriques.
–


à des emplacements variables
:
•

Indicateur de vitesse numérique.
•


Messages d'état ou d'alerte affichés
temporairement.
Informations optionnelles
En fonction du mode d'affichage choisi et
des équipements activés, des informations
complémentaires peuvent être affichées
:
–

Compte-tours (Essence ou Diesel).
–


Ordinateur de bord.
–


Fonctions d'aide à la conduite.
–


Limiteur de vitesse ou régulateur de vitesse.
–


Média en cours d'écoute.
–


Consignes de navigation
/ guidage.
–

Informations moteur du Pack Dynamique.
–


Flux d'énergie (Hybride).
Personnalisation du
combiné
Vous pouvez modifier l'apparence du combiné,
en choisissant :
–

une couleur d'affichage.
–


un mode d'affichage.
Langue d'affichage et unités
Elles dépendent du paramétrage de
l'écran multifonction (menu de configuration).
En cas de déplacement à l'étranger, il est
impératif d'afficher la vitesse dans l'unité
officielle du pays de circulation (km/h, km ou
mph, miles).
Par mesure de sécurité, ces réglages
doivent être effectués impérativement à
l'arrêt.
Choix de la couleur d'affichage
(Avec PEUGEOT Connect Nav)
La couleur d'affichage du combiné dépend du
thème choisi dans ce système.
► Appuyer sur Réglages dans le
bandeau de l'écran tactile.
► Sélection ner "Thèmes".
► Sélectionner une couleur d'affichage,
puis appuyer sur " OK
" pour valider.
Choix du mode d'affichage
À chaque mode correspondent des types
d'informations affichés au combiné.
Modification du mode d'affichage

► Tourner la molette située sur la gauche du
volant pour afficher et faire défiler les différents
modes sur la partie droite du combiné.
►

Appuyer sur la molette pour valider le mode.
Le nouveau mode d'affichage est appliqué
instantanément.
Présentation des modes d'affichage
– "CADRANS " : affichage standard des
indicateurs de vitesse analogique et numérique,
compteurs kilométriques et
:
•

jauge à carburant, indicateur de température
du liquide

de refroidissement et compte-tours
(Essence ou Diesel).
•

jauge à carburant, indicateur de niveau
de charge de la batterie et indicateur de
puissance (Hybride).
–

"NAVIGATION" : affichage spécifique avec
les informations liées à la navigation en cours
(cartographie et consignes).

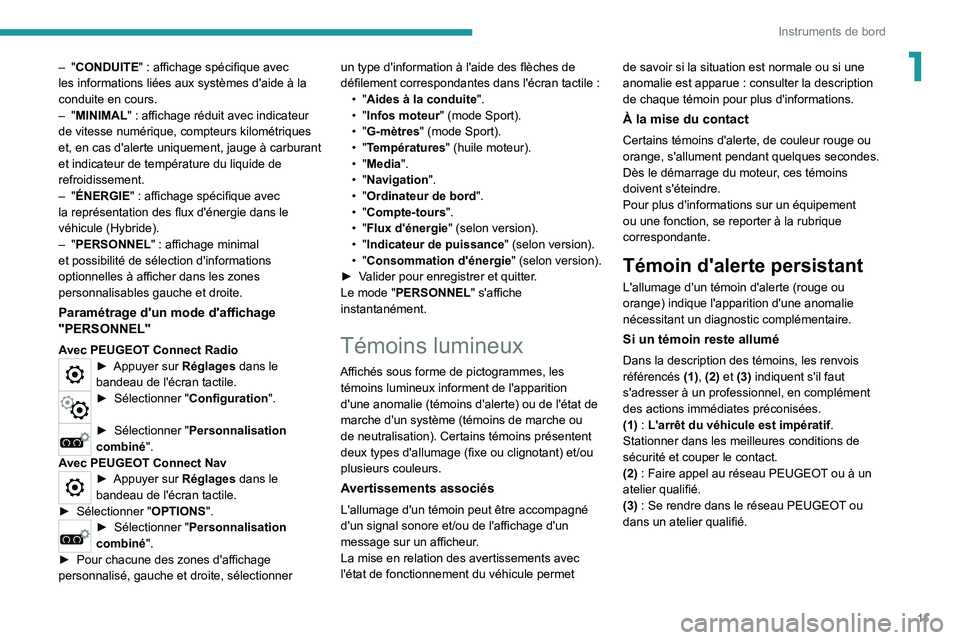

11
Instruments de bord
1– "CONDUITE" : affichage spécifique avec
les informations liées aux systèmes d'aide à la
conduite en cours.
–
"MINIMAL" : affichage réduit avec indicateur
de vitesse numérique, compteurs kilométriques
et, en cas d'alerte uniquement, jauge à carburant
et indicateur de température du liquide de
refroidissement.
–
"ÉNERGIE" : affichage spécifique avec
la représentation des flux d'énergie dans le
véhicule (Hybride).
–
"PERSONNEL" : affichage minimal
et possibilité de sélection d'informations
optionnelles à afficher dans les zones
personnalisables gauche et droite.
Paramétrage d'un mode d'affichage
"PERSONNEL"
Avec PEUGEOT Connect Radio► Appuyer sur Réglages dans le
bandeau de l'écran tactile.
► Sélection ner "Configuration ".
► Sélectionner "Personnalisation
combiné".
Avec PEUGEOT Connect Nav
► Appuyer sur Réglages dans le
bandeau de l'écran tactile.
►

Sélectionner " OPTIONS".
► Sélection ner "Personnalisation
combiné".
►

Pour chacune des zones d'affichage
personnalisé, gauche et droite, sélectionner un type d'information à l'aide des flèches de
défilement correspondantes dans l'écran tactile

:
• "Aides à la conduite
".
• "Infos moteur" (mode Sport).
• "G-mètres
" (mode Sport).
• "Températures
" (huile moteur).
• "Media".
• "Navigation".
• "Ordinateur de bord
".
• "Compte-tours".
• "Flux d'énergie
" (selon version).
• "Indicateur de puissance" (selon version).
• "Consommation d'énergie
" (selon version).
►
V
alider pour enregistrer et quitter.
Le mode "PERSONNEL" s'affiche
instantanément.
Témoins lumineux
Affichés sous forme de pictogrammes, les témoins lumineux informent de l'apparition
d'une anomalie (témoins d'alerte) ou de l'état de
marche d'un système (témoins de marche ou
de neutralisation). Certains témoins présentent
deux types d'allumage
(fixe ou clignotant) et/ou
plusieurs couleurs.
Avertissements associés
L'allumage d'un témoin peut être accompagné
d'un signal sonore et/ou de l'affichage d'un
message sur un afficheur.
La mise en relation des avertissements avec
l'état de fonctionnement du véhicule permet de savoir si la situation est normale ou si une
anomalie est apparue
: consulter la description
de chaque témoin pour plus d'informations.
À la mise du contact
Certains témoins d'alerte, de couleur rouge ou
orange, s'allument pendant quelques secondes.
Dès le démarrage du moteur, ces témoins
doivent s'éteindre.
Pour plus d'informations sur un équipement
ou une fonction, se reporter à la rubrique
correspondante.
Témoin d'alerte persistant
L'allumage d'un témoin d'alerte (rouge ou
orange) indique l'apparition d'une anomalie
nécessitant un diagnostic complémentaire.
Si un témoin reste allumé
Dans la description des témoins, les renvois
référencés (1), (2) et (3) indiquent s'il faut
s'adresser à un professionnel, en complément
des actions immédiates préconisées.
(1)
: L'arrêt du véhicule est impératif.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
(2)
: Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
(3)
: Se rendre dans le réseau PEUGEOT ou
dans un atelier qualifié.

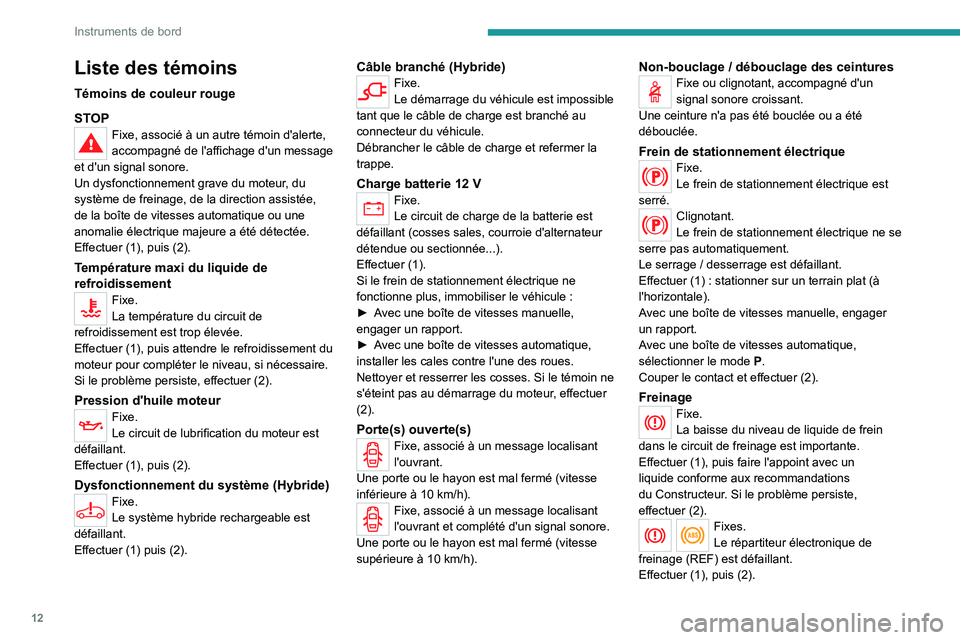

12
Instruments de bord
Liste des témoins
Témoins de couleur rouge
STOP
Fixe, associé à un autre témoin d'alerte,
accompagné de l'affichage d'un message
et d'un signal sonore.
Un dysfonctionnement grave du moteur, du
système de freinage, de la direction assistée,
de la boîte de vitesses automatique ou une
anomalie électrique majeure a été détectée.
Effectuer (1), puis
(2).
Température maxi du liquide de
refroidissement
Fixe.
La température du circuit de
refroidissement est trop élevée.
Effectuer (1), puis attendre le refroidissement du
moteur pour compléter le niveau, si nécessaire.
Si le problème persiste, effectuer
(2).
Pression d'huile moteurFixe.
Le circuit de lubrification du moteur est
défaillant.
Effectuer (1), puis (2).
Dysfonctionnement du système (Hybride)Fixe.
Le système hybride rechargeable est
défaillant.
Effectuer (1) puis (2).
Câble branché (Hybride)Fixe.
Le démarrage du véhicule est impossible
tant que le câble de charge est branché au
connecteur du véhicule.
Débrancher le câble de charge et refermer la
trappe.
Charge batterie 12 VFixe.
Le circuit de charge de la batterie est
défaillant (cosses sales, courroie d'alternateur
détendue ou sectionnée...).
Effectuer (1).
Si le frein de stationnement électrique ne
fonctionne plus, immobiliser le véhicule
:
►

A

vec une boîte de vitesses manuelle,
engager un rapport.
►

A

vec une boîte de vitesses automatique,
installer les cales contre l'une des roues.
Nettoyer et resserrer les cosses. Si le témoin ne
s'éteint pas au démarrage du moteur, effectuer
(2).
Porte(s) ouverte(s)Fixe, associé à un message localisant
l'ouvrant.
Une porte ou le hayon est mal fermé (vitesse
inférieure à 10
km/h).
Fixe, associé à un message localisant
l'ouvrant et complété d'un signal sonore.
Une porte ou le hayon est mal fermé (vitesse
supérieure à 10
km/h).
Non-bouclage / débouclage des ceinturesFixe ou clignotant, accompagné d'un
signal sonore croissant.
Une ceinture n'a pas été bouclée ou a été
débouclée.
Frein de stationnement électriqueFixe.
Le frein de stationnement électrique est
serré.
Clignotant.
Le frein de stationnement électrique ne se
serre pas automatiquement.
Le serrage
/ desserrage est défaillant.
Effectuer (1)
: stationner sur un terrain plat (à
l'horizontale).
Avec une boîte de vitesses manuelle, engager
un rapport.
Avec une boîte de vitesses automatique,
sélectionner le mode

P
.
Couper le contact et effectuer
(2).
FreinageFixe.
La baisse du niveau de liquide de frein
dans le circuit de freinage est importante.
Effectuer (1), puis faire l'appoint avec un
liquide conforme aux recommandations
du Constructeur. Si le problème persiste,
effectuer
(2).
Fixes.
Le répartiteur électronique de
freinage

(REF) est défaillant.
Effectuer (1), puis
(2).

13
Instruments de bord

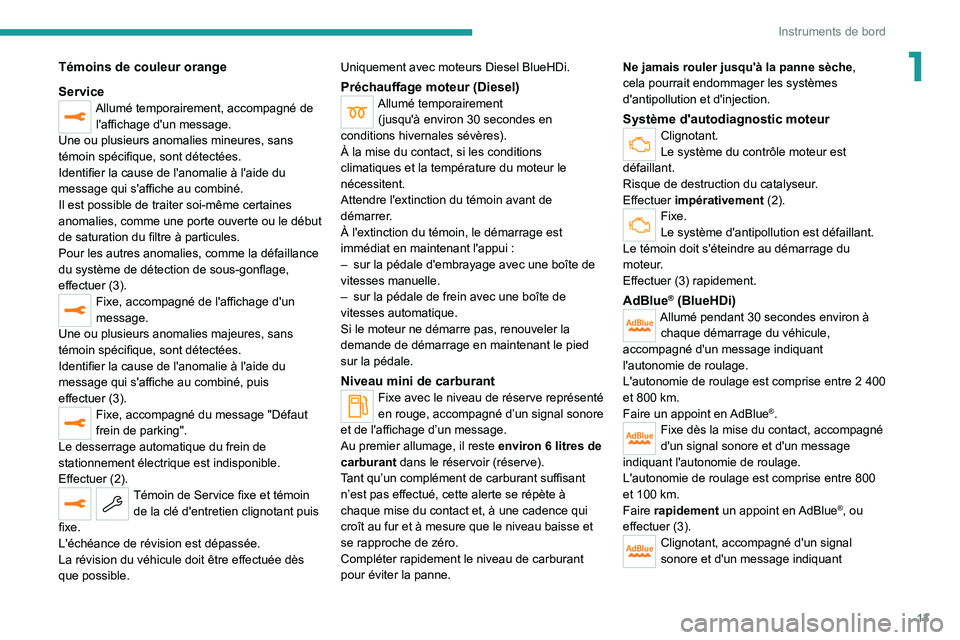

1Témoins de couleur orange
Service
Allumé temporairement, accompagné de l'affichage d'un message.
Une ou plusieurs anomalies mineures, sans
témoin spécifique, sont détectées.
Identifier la cause de l'anomalie à l'aide du
message qui s'affiche au combiné.
Il est possible de traiter soi-même certaines
anomalies, comme une porte ouverte ou le début
de saturation du filtre à particules.
Pour les autres anomalies, comme la défaillance
du système de détection de sous-gonflage,
effectuer
(3).
Fixe, accompagné de l'affichage d'un
message.
Une ou plusieurs anomalies majeures, sans
témoin spécifique, sont détectées.
Identifier la cause de l'anomalie à l'aide du
message qui s'affiche au combiné, puis
effectuer
(3).
Fixe, accompagné du message "Défaut
frein de parking".
Le desserrage automatique du frein de
stationnement électrique est indisponible.
Effectuer (2).
Témoin de Service fixe et témoin de la clé d'entretien clignotant puis
fixe.
L'échéance de révision est dépassée.
La révision du véhicule doit être effectuée dès
que possible. Uniquement avec moteurs Diesel BlueHDi.
Préchauffage moteur (Diesel)Allumé temporairement
(jusqu'à environ 30 secondes en
conditions hivernales sévères).
À la mise du contact, si les conditions
climatiques et la température du moteur le
nécessitent.
Attendre l'extinction du témoin avant de
démarrer.
À l'extinction du témoin, le démarrage est
immédiat en maintenant l'appui
:
–

sur la pédale d'embrayage avec une boîte de
vitesses manuelle.
–


sur la pédale de frein avec une boîte de
vitesses automatique.
Si le moteur ne démarre pas, renouveler la
demande de démarrage en maintenant le pied
sur la pédale.
Niveau mini de carburantFixe avec le niveau de réserve représenté
en rouge, accompagné d’un signal sonore
et de l'affichage d’un message.
Au premier allumage, il reste environ 6 litres de
carburant dans le réservoir (réserve).
Tant qu’un complément de carburant suffisant
n’est pas effectué, cette alerte se répète à
chaque mise du contact et, à une cadence qui
croît au fur et à mesure que le niveau baisse et
se rapproche de zéro.
Compléter rapidement le niveau de carburant
pour éviter la panne. Ne jamais rouler jusqu'à la panne sèche
,
cela pourrait endommager les systèmes
d'antipollution et d'injection.
Système d'autodiagnostic moteurClignotant.
Le système du contrôle moteur est
défaillant.
Risque de destruction du catalyseur.
Effectuer impérativement


(2).
Fixe.
Le système d'antipollution est défaillant.
Le témoin doit s'éteindre au démarrage du
moteur.
Effectuer (3) rapidement.
AdBlue® (BlueHDi)Allumé pendant 30 secondes environ à
chaque démarrage du véhicule,
accompagné d'un message indiquant
l'autonomie de roulage.
L'autonomie de roulage est comprise entre 2
400
et 800
km.
Faire un appoint en AdBlue
®.
Fixe dès la mise du contact, accompagné
d'un signal sonore et d'un message
indiquant l'autonomie de roulage.
L'autonomie de roulage est comprise entre 800
et 100

km.
Faire rapidement un appoint en AdBlue
®, ou
effectuer

(3).
Clignotant, accompagné d'un signal
sonore et d'un message indiquant

14
Instruments de bord

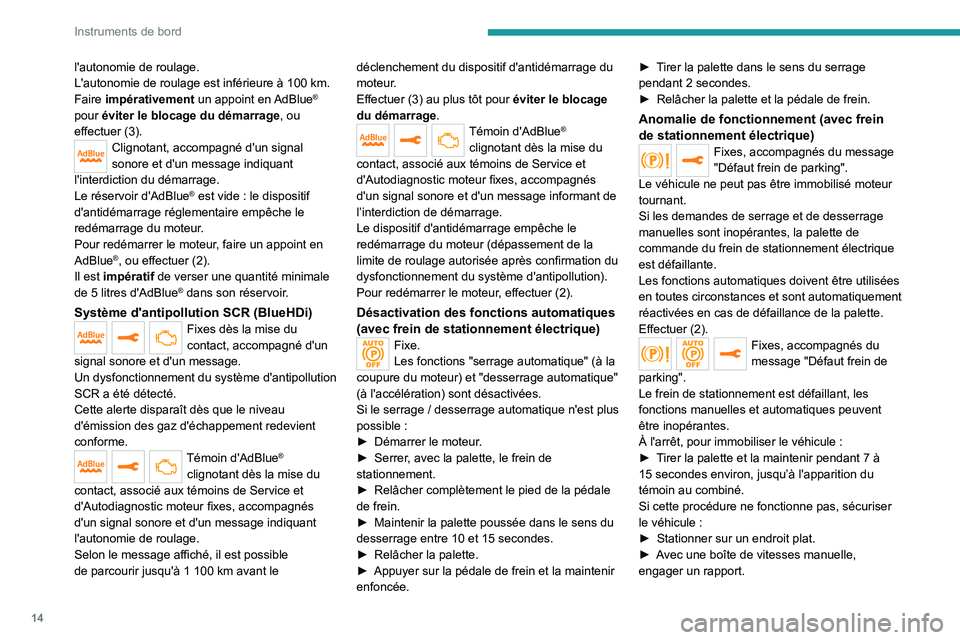

l'autonomie de roulage.
L'autonomie de roulage est inférieure à 100 km.
Faire impérativement un appoint en AdBlue
®
pour éviter le blocage du démarrage, ou
effectuer

(3).
Clignotant, accompagné d'un signal
sonore et d'un message indiquant
l'interdiction du démarrage.
Le réservoir d'AdBlue
® est vide : le dispositif
d'antidémarrage réglementaire empêche le
redémarrage du moteur
.
Pour redémarrer le moteur, faire un appoint en
AdBlue
®, ou effectuer (2).
Il est
impératif de verser une quantité minimale
de 5

litres d'AdBlue
® dans son réservoir.
Système d'antipollution SCR (BlueHDi)Fixes dès la mise du
contact, accompagné d'un
signal sonore et d'un message.
Un dysfonctionnement du système d'antipollution
SCR a été détecté.
Cette alerte disparaît dès que le niveau
d'émission des gaz d'échappement redevient
conforme.
Témoin d'AdBlue®
clignotant dès la mise du
contact, associé aux témoins de Service et
d'Autodiagnostic moteur fixes, accompagnés
d'un signal sonore et d'un message indiquant
l'autonomie de roulage.
Selon le message affiché, il est possible
de parcourir jusqu'à 1

100

km avant le déclenchement du dispositif d'antidémarrage du
moteur.
Effectuer (3) au plus tôt pour
éviter le blocage
du démarrage.
Témoin d'AdBlue®
clignotant dès la mise du
contact, associé aux témoins de Service et
d'Autodiagnostic moteur fixes, accompagnés
d'un signal sonore et d'un message informant de
l’interdiction de démarrage.
Le dispositif d'antidémarrage empêche le
redémarrage du moteur (dépassement de la
limite de roulage autorisée après confirmation du
dysfonctionnement du système d'antipollution).
Pour redémarrer le moteur, effectuer

(2).
Désactivation des fonctions automatiques
(avec frein de stationnement électrique)
Fixe.
Les fonctions "serrage automatique" (à la
coupure du moteur) et "desserrage automatique"
(à l'accélération) sont désactivées.
Si le serrage
/ desserrage automatique n'est plus
possible :
►

Démarrer le moteur
.
►

Serrer
, avec la palette, le frein de
stationnement.
►

Relâcher complètement le pied de la pédale
de frein.
►


Maintenir la palette poussée dans le sens du
desserrage entre 10 et 15 secondes.
►


Relâcher la palette.
►


Appuyer sur la pédale de frein et la maintenir
enfoncée. ►


T
irer la palette dans le sens du serrage
pendant 2 secondes.
►
Relâcher la palette et la pédale de frein.
Anomalie de fonctionnement (avec frein
de stationnement électrique)
Fixes, accompagnés du message
"Défaut frein de parking".
Le véhicule ne peut pas être immobilisé moteur
tournant.
Si les demandes de serrage et de desserrage
manuelles sont inopérantes, la palette de
commande du frein de stationnement électrique
est défaillante.
Les fonctions automatiques doivent être utilisées
en toutes circonstances et sont automatiquement
réactivées en cas de défaillance de la palette.
Effectuer (2).
Fixes, accompagnés du
message "Défaut frein de
parking".
Le frein de stationnement est défaillant, les
fonctions manuelles et automatiques peuvent
être inopérantes.
À l'arrêt, pour immobiliser le véhicule
:
►

T

irer la palette et la maintenir pendant 7 à
15

secondes environ, jusqu’à l'apparition du
témoin au combiné.
Si cette procédure ne fonctionne pas, sécuriser
le véhicule

:
►

Stationner sur un endroit plat.
►


A

vec une boîte de vitesses manuelle,
engager un rapport.

15
Instruments de bord

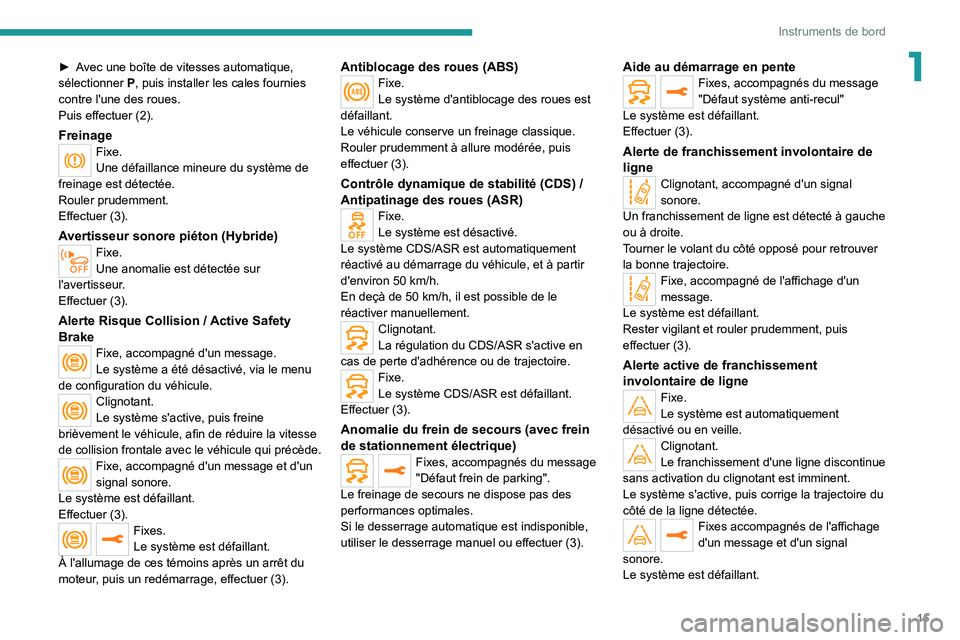

1► Avec une boîte de vitesses automatique,
sélectionner P , puis installer les cales fournies
contre l'une des roues.
Puis effectuer
(2).
FreinageFixe.
Une défaillance mineure du système de
freinage est détectée.
Rouler prudemment.
Effectuer
(3).
Avertisseur sonore piéton (Hybride)Fixe.
Une anomalie est détectée sur
l'avertisseur.
Effectuer
(3).
Alerte Risque Collision / Active Safety
Brake
Fixe, accompagné d'un message.
Le système a été désactivé, via le menu
de configuration du véhicule.
Clignotant.
Le système s'active, puis freine
brièvement le véhicule, afin de réduire la vitesse
de collision frontale avec le véhicule qui précède.
Fixe, accompagné d'un message et d'un
signal sonore.
Le système est défaillant.
Effectuer (3).
Fixes.
Le système est défaillant.
À l'allumage de ces témoins après un arrêt du
moteur, puis un redémarrage, effectuer
(3).
Antiblocage des roues (ABS)Fixe.
Le système d'antiblocage des roues est
défaillant.
Le véhicule conserve un freinage classique.
Rouler prudemment à allure modérée, puis
effectuer
(3).
Contrôle dynamique de stabilité (CDS) /
Antipatinage des roues (ASR)
Fixe.
Le système est désactivé.
Le système CDS/ASR est automatiquement
réactivé au démarrage du véhicule, et à partir
d'environ 50
km/h.
En deçà de 50
km/h, il est possible de le
réactiver manuellement.
Clignotant.
La régulation du CDS/ASR s'active en
cas de perte d'adhérence ou de trajectoire.
Fixe.
Le système CDS/ASR est défaillant.
Effectuer (3).
Anomalie du frein de secours (avec frein
de stationnement électrique)
Fixes, accompagnés du message
"Défaut frein de parking".
Le freinage de secours ne dispose pas des
performances optimales.
Si le desserrage automatique est indisponible,
utiliser le desserrage manuel ou effectuer
(3).
Aide au démarrage en penteFixes, accompagnés du message
"Défaut système anti-recul"
Le système est défaillant.
Effectuer (3).
Alerte de franchissement involontaire de
ligne
Clignotant, accompagné d'un signal
sonore.
Un franchissement de ligne est détecté à gauche
ou à droite.
Tourner le volant du côté opposé pour retrouver
la bonne trajectoire.
Fixe, accompagné de l'affichage d'un
message.
Le système est défaillant.
Rester vigilant et rouler prudemment, puis
effectuer
(3).
Alerte active de franchissement
involontaire de ligne
Fixe.
Le système est automatiquement
désactivé ou en veille.
Clignotant.
Le franchissement d'une ligne discontinue
sans activation du clignotant est imminent.
Le système s'active, puis corrige la trajectoire du
côté de la ligne détectée.
Fixes accompagnés de l'affichage
d'un message et d'un signal
sonore.
Le système est défaillant.

16
Instruments de bord

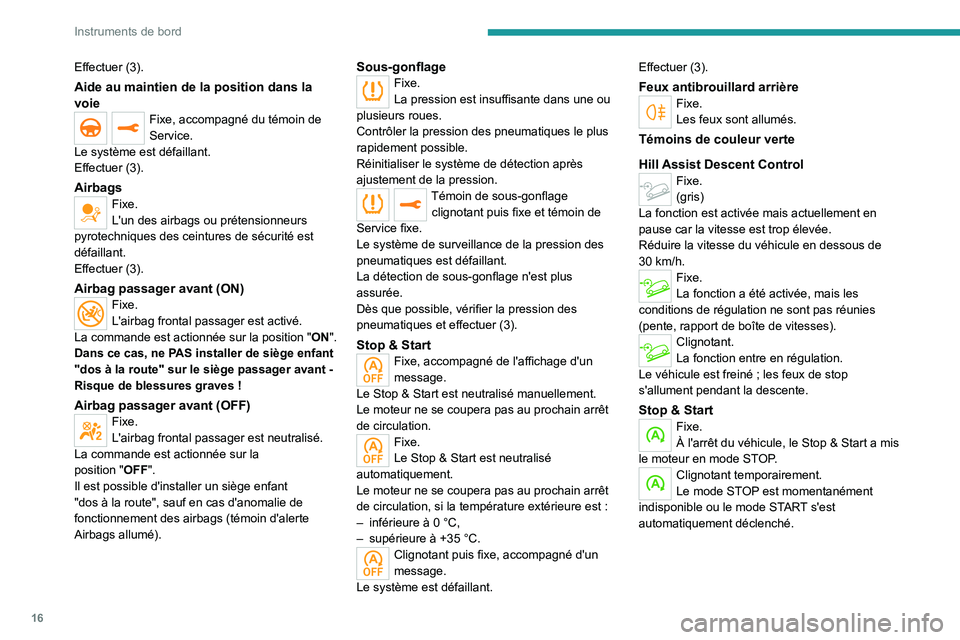

Effectuer (3).
Aide au maintien de la position dans la
voie
Fixe, accompagné du témoin de
Service.
Le système est défaillant.
Effectuer (3).
AirbagsFixe.
L'un des airbags ou prétensionneurs
pyrotechniques des ceintures de sécurité est
défaillant.
Effectuer (3).
Airbag passager avant (ON)Fixe.
L'airbag frontal passager est activé.
La commande est actionnée sur la position
"ON".
Dans ce cas, ne PAS installer de siège enfant
"dos à la route" sur le siège passager avant
-
Risque de blessures graves
!
Airbag passager avant (OFF)Fixe.
L'airbag frontal passager est neutralisé.
La commande est actionnée sur la
position
"OFF".
Il est possible d'installer un siège enfant
"dos à la route", sauf en cas d'anomalie de
fonctionnement des airbags (témoin d'alerte
Airbags allumé).
Sous-gonflageFixe.
La pression est insuffisante dans une ou
plusieurs roues.
Contrôler la pression des pneumatiques le plus
rapidement possible.
Réinitialiser le système de détection après
ajustement de la pression.
Témoin de sous-gonflage clignotant puis fixe et témoin de
Service fixe.
Le système de surveillance de la pression des
pneumatiques est défaillant.
La détection de sous-gonflage n'est plus
assurée.
Dès que possible, vérifier la pression des
pneumatiques et effectuer
(3).
Stop & StartFixe, accompagné de l'affichage d'un
message.
Le Stop & Start est neutralisé manuellement.
Le moteur ne se coupera pas au prochain arrêt
de circulation.
Fixe.
Le Stop & Start est neutralisé
automatiquement.
Le moteur ne se coupera pas au prochain arrêt
de circulation, si la température extérieure est
:
–

inférieure à 0
°C,
–

supérieure à +35
°C.
Clignotant puis fixe, accompagné d'un
message.
Le système est défaillant. Effectuer (3).
Feux antibrouillard arrièreFixe.
Les feux sont allumés.
Témoins de couleur verte
Hill Assist Descent Control
Fixe.
(gris)
La fonction est activée mais actuellement en
pause car la vitesse est trop élevée.
Réduire la vitesse du véhicule en dessous de
30

km/h.
Fixe.
La fonction a été activée, mais les
conditions de régulation ne sont pas réunies
(pente, rapport de boîte de vitesses).
Clignotant.
La fonction entre en régulation.
Le véhicule est freiné
; les feux de stop
s'allument pendant la descente.
Stop & StartFixe.
À l'arrêt du véhicule, le Stop & Start a mis
le moteur en mode STOP.
Clignotant temporairement.
Le mode STOP est momentanément
indisponible ou le mode START s'est
automatiquement déclenché.

17
Instruments de bord

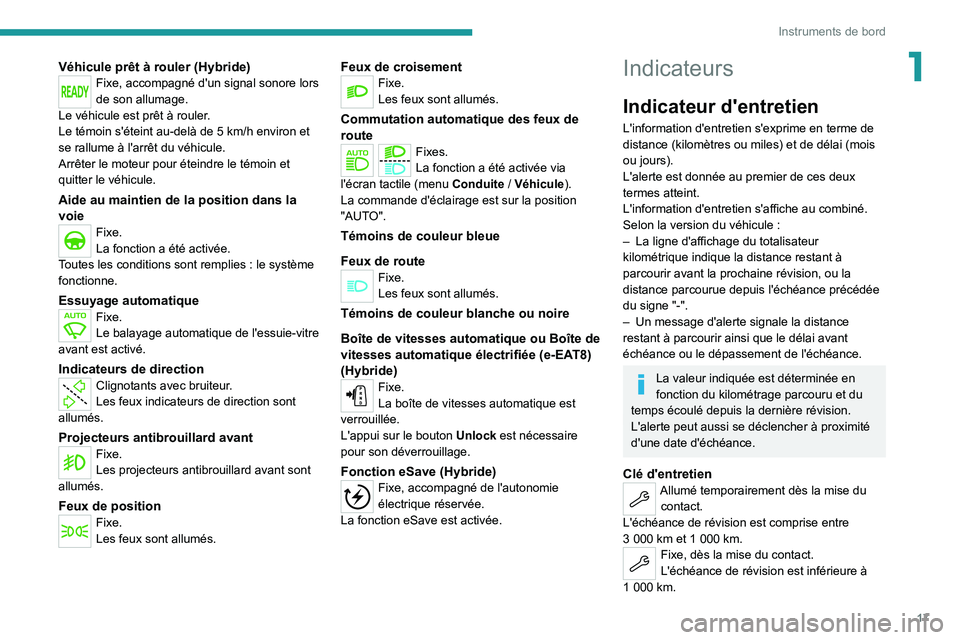

1Véhicule prêt à rouler (Hybride)Fixe, accompagné d'un signal sonore lors
de son allumage.
Le véhicule est prêt à rouler.
Le témoin s'éteint au-delà de 5
km/h environ et
se rallume à l'arrêt du véhicule.
Arrêter le moteur pour éteindre le témoin et
quitter le véhicule.
Aide au maintien de la position dans la
voie
Fixe.
La fonction a été activée.
Toutes les conditions sont remplies
: le système
fonctionne.
Essuyage automatiqueFixe.
Le balayage automatique de l'essuie-vitre
avant est activé.
Indicateurs de directionClignotants avec bruiteur.
Les feux indicateurs de direction sont
allumés.
Projecteurs antibrouillard avantFixe.
Les projecteurs antibrouillard avant sont
allumés.
Feux de positionFixe.
Les feux sont allumés.
Feux de croisementFixe.
Les feux sont allumés.
Commutation automatique des feux de
route
Fixes.
La fonction a été activée via
l'écran tactile (menu Conduite


/ Véhicule).
La commande d'éclairage est sur la position
"AUTO".
Témoins de couleur bleue
Feux de route
Fixe.
Les feux sont allumés.
Témoins de couleur blanche ou noire
Boîte de vitesses automatique ou Boîte de
vitesses automatique électrifiée (e-EAT8)
(Hybride)
Fixe.
La boîte de vitesses automatique est
verrouillée.
L'appui sur le bouton Unlock est nécessaire
pour son déverrouillage.
Fonction eSave (Hybride)Fixe, accompagné de l'autonomie
électrique réservée.
La fonction eSave est activée.
Indicateurs
Indicateur d'entretien
L'information d'entretien s'exprime en terme de
distance (kilomètres ou miles) et de délai (mois
ou jours).
L'alerte est donnée au premier de ces deux
termes atteint.
L'information d'entretien s'affiche au combiné.
Selon la version du véhicule
:
–

La ligne d'affichage du totalisateur
kilométrique indique la distance restant à
parcourir avant la prochaine révision, ou la
distance parcourue depuis l'échéance précédée
du signe

"-".
–

Un message d'alerte signale la distance
restant à parcourir ainsi que le délai avant
échéance ou le dépassement de l'échéance.
La valeur indiquée est déterminée en
fonction du kilométrage parcouru et du
temps écoulé depuis la dernière révision.
L'alerte peut aussi se déclencher à proximité
d'une date d'échéance.
Clé d'entretienAllumé temporairement dès la mise du contact.
L'échéance de révision est comprise entre
3

000

km et 1 000 km.
Fixe, dès la mise du contact.
L'échéance de révision est inférieure à
1

000

km.

18
Instruments de bord

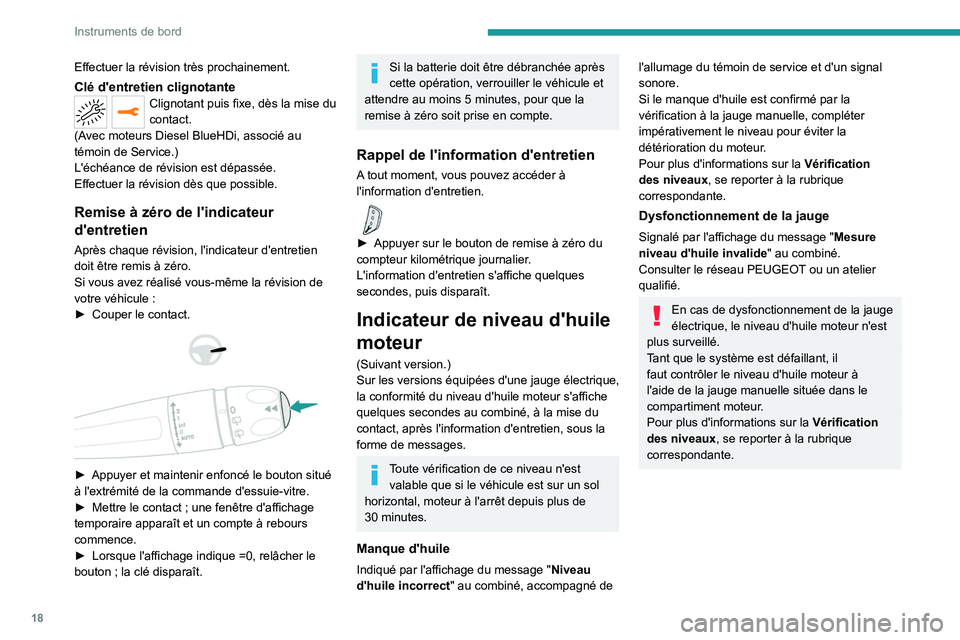

Effectuer la révision très prochainement.
Clé d'entretien clignotanteClignotant puis fixe, dès la mise du
contact.
(Avec moteurs Diesel BlueHDi, associé au
témoin de Service.)
L'échéance de révision est dépassée.
Effectuer la révision dès que possible.
Remise à zéro de l'indicateur
d'entretien
Après chaque révision, l'indicateur d'entretien
doit être remis à zéro.
Si vous avez réalisé vous-même la révision de
votre véhicule
:
►

Couper le contact.



► Appuyer et maintenir enfoncé le bouton situé
à l'extrémité de la commande d'essuie-vitre.
►

Mettre le contact
; une fenêtre d'affichage
temporaire apparaît et un compte à rebours
commence.
►

Lorsque l'affichage indique =0, relâcher le
bouton

; la clé disparaît.
Si la batterie doit être débranchée après
cette opération, verrouiller le véhicule et
attendre au moins 5
minutes, pour que la
remise à zéro soit prise en compte.
Rappel de l'information d'entretien
A tout moment, vous pouvez accéder à
l'information d'entretien.

► Appuyer sur le bouton de remise à zéro du
compteur kilométrique journalier .
L'information d'entretien s'affiche quelques
secondes, puis disparaît.
Indicateur de niveau d'huile
moteur
(Suivant version.)
Sur les versions équipées d'une jauge électrique,
la conformité du niveau d'huile moteur s'affiche
quelques secondes au combiné, à la mise du
contact, après l'information d'entretien, sous la
forme de messages.
Toute vérification de ce niveau n'est valable que si le véhicule est sur un sol
horizontal, moteur à l'arrêt depuis plus de
30

minutes.
Manque d'huile
Indiqué par l'affichage du message " Niveau
d'huile incorrect " au combiné, accompagné de
l'allumage du témoin de service et d'un signal
sonore.
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, compléter
impérativement le niveau pour éviter la
détérioration du moteur.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Dysfonctionnement de la jauge
Signalé par l'affichage du message " Mesure
niveau d'huile invalide " au combiné.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
En cas de dysfonctionnement de la jauge
électrique, le niveau d'huile moteur n'est
plus surveillé.
Tant que le système est défaillant, il
faut contrôler le niveau d'huile moteur à
l'aide de la jauge manuelle située dans le
compartiment moteur.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
