PEUGEOT 5008 2021 Kezelési útmutató (in Hungarian)

229

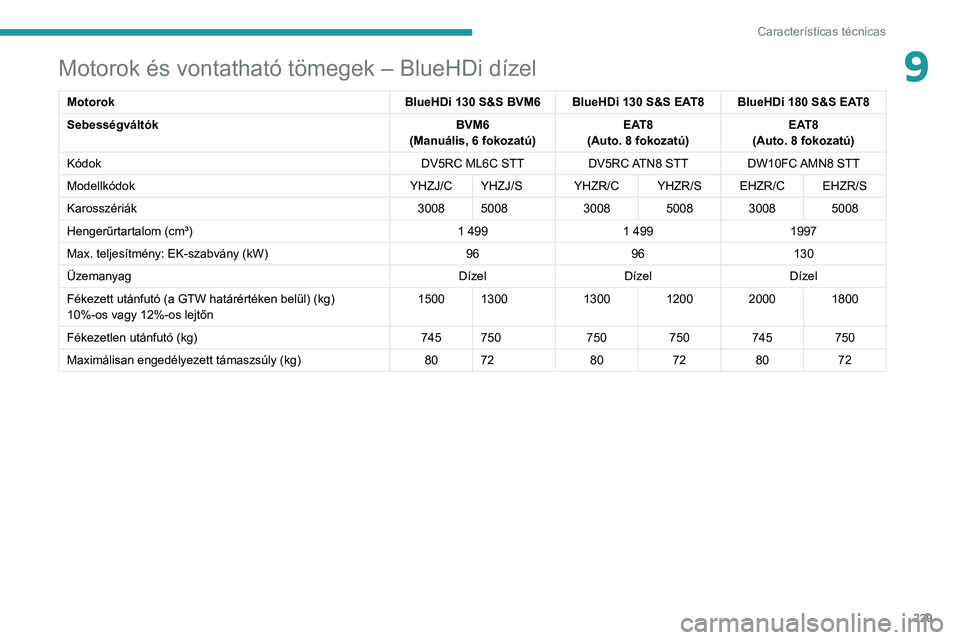

Características técnicas
9Motorok és vontatható tömegek – BlueHDi dízel
MotorokBlueHDi 130 S&S BVM6 BlueHDi 130 S&S EAT8 BlueHDi 180 S&S EAT8
Sebességváltók BVM6
(Manuális, 6 fokozatú) EAT8
(Auto. 8 fokozatú) EAT8
(Auto. 8 fokozatú)
Kódok DV5RC ML6C STTDV5RC ATN8 STTDW10FC AMN8 STT
Modellkódok YHZJ/C YHZJ/S YHZR/C YHZR/S EHZR/C EHZR/S
Karosszériák 3008 50083008 5008 3008 5008
Hengerűrtartalom (cm³) 1
4991
4991997
Max. teljesítmény: EK-szabvány (kW) 9696130
Üzemanyag DízelDízelDízel
Fékezett utánfutó (a GTW határértéken belül) (kg)
10%-os vagy 12%-os lejtőn 1500 1300
1300 1200 2000 1800
Fékezetlen utánfutó (kg) 745 750750750745750
Maximálisan engedélyezett támaszsúly (kg) 80 7280728072

230

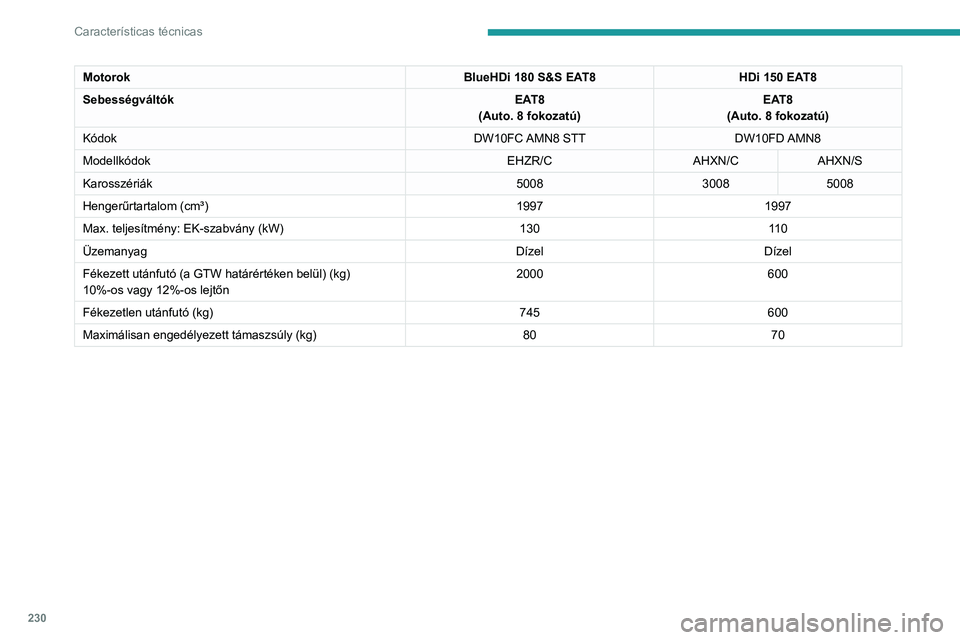

Características técnicas
MotorokBlueHDi 180 S&S EAT8HDi 150 EAT8
Sebességváltók EAT8
(Auto. 8 fokozatú) EAT8
(Auto. 8 fokozatú)
Kódok DW10FC AMN8 STTDW10FD AMN8
Modellkódok EHZR/CAHXN/CAHXN/S
Karosszériák 500830085008
Hengerűrtartalom (cm³) 19971997
Max. teljesítmény: EK-szabvány (kW) 13011 0
Üzemanyag DízelDízel
Fékezett utánfutó (a GTW határértéken belül) (kg)
10%-os vagy 12%-os lejtőn 2000
600
Fékezetlen utánfutó (kg) 745600
Maximálisan engedélyezett támaszsúly (kg) 8070Motorok és vontatható tömegek – Tölthető hibrid
HYBRID 225 e-EAT8 HYBRID4 300 e-EAT8
Kódok EP6FADTXDHP ATN8 FWDEP6FADTXHP ATN8 AWD
Modellkódok
M4... 5GQU/C
5GBU/C
Fékezett utánfutó (a GTW határértéken belül)
(kg)
10%-os vagy 12%-os lejtőn 1310
1250
Fékezetlen utánfutó (kg) 745750
Maximálisan engedélyezett támaszsúly (kg) -64
Benzinmotorok PureTech 180PureTech 200
Sebességváltók Elektromos, 8 sebességes automataElektromos, 8 sebességes automata
Hengerűrtartalom (cm³) 15981598
Max. teljesítmény: EK-szabvány (kW) 132147
Üzemanyag ÓlommentesÓlommentes
Elektromos motor(ok)
Alkalmazott technológia Állandó mágneses szinkron
Max. teljesítmény: EK-szabvány (kW) 80Első: 80
Hátsó: 80
Akkumulátor
Alkalmazott technológia Lítium-ion
Feszültség (AC feszültség) 240-400240-400
Max. fogyasztás (kWh) 13,213,2
Kombinált teljesítmény (kW) 165220

231
Características técnicas

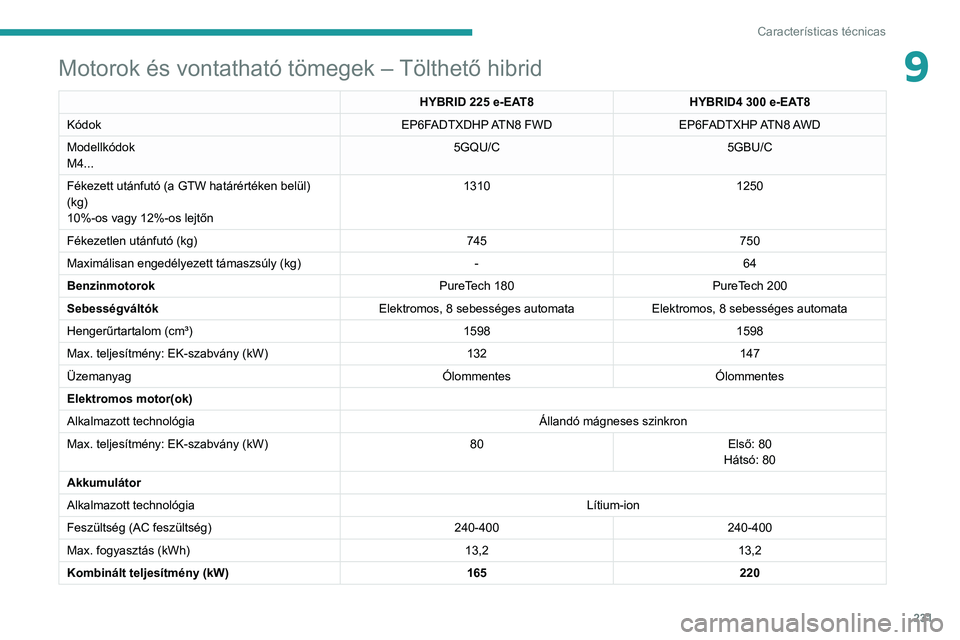

9Motorok és vontatható tömegek – Tölthető hibrid
HYBRID 225 e-EAT8HYBRID4 300 e-EAT8
Kódok EP6FADTXDHP ATN8 FWDEP6FADTXHP ATN8 AWD
Modellkódok
M4... 5GQU/C
5GBU/C
Fékezett utánfutó (a GTW határértéken belül)
(kg)
10%-os vagy 12%-os lejtőn 1310
1250
Fékezetlen utánfutó (kg) 745750
Maximálisan engedélyezett támaszsúly (kg) -64
Benzinmotorok PureTech 180PureTech 200
Sebességváltók Elektromos, 8 sebességes automataElektromos, 8 sebességes automata
Hengerűrtartalom (cm³) 15981598
Max. teljesítmény: EK-szabvány (kW) 132147
Üzemanyag ÓlommentesÓlommentes
Elektromos motor(ok)
Alkalmazott technológia Állandó mágneses szinkron
Max. teljesítmény: EK-szabvány (kW) 80Első: 80
Hátsó: 80
Akkumulátor
Alkalmazott technológia Lítium-ion
Feszültség (AC feszültség) 240-400240-400
Max. fogyasztás

(kWh) 13,213,2
Kombinált teljesítmény (kW) 165220

232
Características técnicas

A gépjárművet azonosító jelzéseki
Különböző látható jelölések a gépjármű
azonosításához és kereséséhez.A gépjármű
azonosítását és felkutatását különféle látható
jelölések teszik lehetővé.


A. Alvázszám (VIN) a motorháztető alatt.
Az alvázba beütve.
B. Alvázszám (VIN) a műszerfalon.
A szélvédőn át látható felragasztott címkére
nyomtatva.
C. A gyártó azonosító címkéjee.
A jobb oldali ajtóra rögzítve.
Az alábbi információkat tartalmazza:
– Gyártó neve.

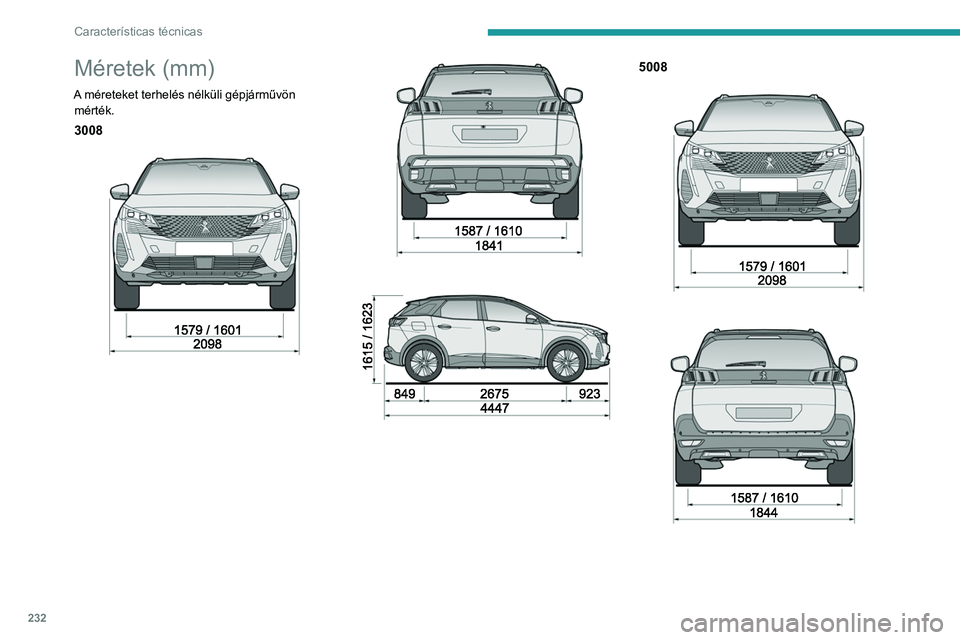

Méretek (mm)
A méreteket terhelés nélküli gépjárművön
mérték.
3008



5008

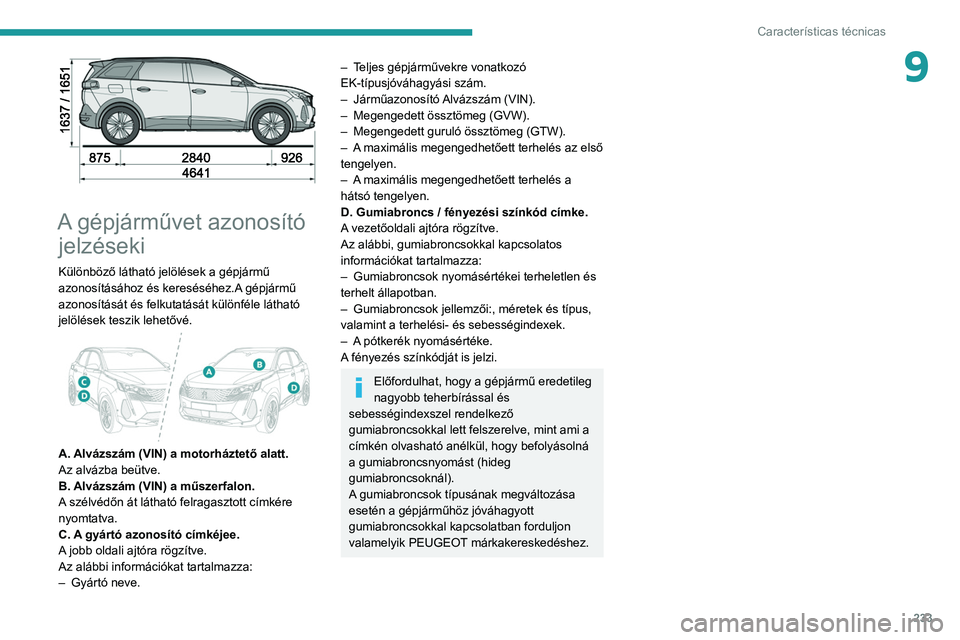

233
Características técnicas
9

A gépjárművet azonosító jelzéseki
Különböző látható jelölések a gépjármű
azonosításához és kereséséhez.A gépjármű
azonosítását és felkutatását különféle látható
jelölések teszik lehetővé.


A. Alvázszám (VIN) a motorháztető alatt.
Az alvázba beütve.
B. Alvázszám (VIN) a műszerfalon.
A szélvédőn át látható felragasztott címkére
nyomtatva.
C. A gyártó azonosító címkéjee.
A jobb oldali ajtóra rögzítve.
Az alábbi információkat tartalmazza:
–

Gyártó neve.
– Teljes gépjárművekre vonatkozó
EK-típusjóváhagyási szám.
–
Járműazonosító
Alvázszám (VIN).
–

Megengedett össztömeg (GVW).
–


Megengedett guruló össztömeg (GTW).
–


A
maximális megengedhetőett terhelés az első
tengelyen.
–

A
maximális megengedhetőett terhelés a
hátsó tengelyen.
D. Gumiabroncs / fényezési színkód címke.
A vezetőoldali ajtóra rögzítve.
Az alábbi, gumiabroncsokkal kapcsolatos
információkat tartalmazza:
–

Gumiabroncsok nyomásértékei terheletlen és
terhelt állapotban.
–


Gumiabroncsok jellemzői:, méretek és típus,
valamint a terhelési- és sebességindexek.
–


A
pótkerék nyomásértéke.
A fényezés színkódját is jelzi.
Előfordulhat, hogy a gépjármű eredetileg
nagyobb teherbírással és
sebességindexszel rendelkező
gumiabroncsokkal lett felszerelve, mint ami a
címkén olvasható anélkül, hogy befolyásolná
a gumiabroncsnyomást (hideg
gumiabroncsoknál).
A gumiabroncsok típusának megváltozása
esetén a gépjárműhöz jóváhagyott
gumiabroncsokkal kapcsolatban forduljon
valamelyik PEUGEOT márkakereskedéshez.

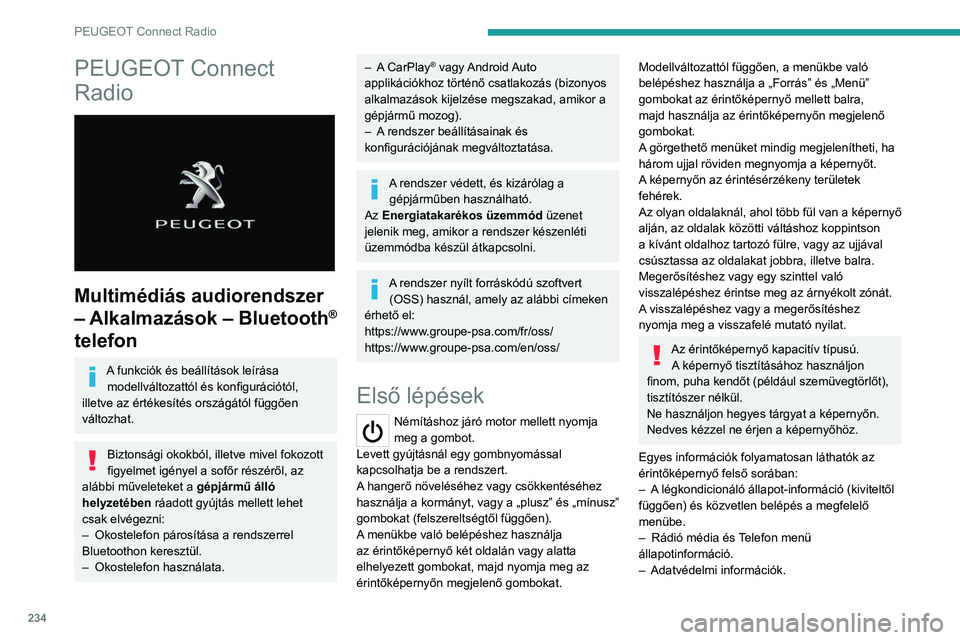

234
PEUGEOT Connect Radio
PEUGEOT Connect
Radio


Multimédiás audiorendszer
– Alkalmazások – Bluetooth
®
telefon
A funkciók és beállítások leírása
modellváltozattól és konfigurációtól,
illetve az értékesítés országától függően
változhat.
Biztonsági okokból, illetve mivel fokozott
figyelmet igényel a sofőr részéről, az
alábbi műveleteket a gépjármű álló
helyzetében ráadott gyújtás mellett lehet
csak elvégezni:
–

Okostelefon párosítása a rendszerrel
Bluetoothon keresztül.
–


Okostelefon használata.
– A CarPlay® vagy Android Auto
applikációkhoz történő csatlakozás (bizonyos
alkalmazások kijelzése megszakad, amikor a
gépjármű mozog).
–

A

rendszer beállításainak és
konfigurációjának megváltoztatása.
A rendszer védett, és kizárólag a gépjárműben használható.
Az Energiatakarékos üzemmód üzenet
jelenik meg, amikor a rendszer készenléti
üzemmódba készül átkapcsolni.
A rendszer nyílt forráskódú szoftvert (OSS) használ, amely az alábbi címeken
érhető el:
https://www.groupe-psa.com/fr/oss/
https://www.groupe-psa.com/en/oss/
Első lépések
Némításhoz járó motor mellett nyomja
meg a gombot.
Levett gyújtásnál egy gombnyomással
kapcsolhatja be a rendszert.
A hangerő növeléséhez vagy csökkentéséhez
használja a kormányt, vagy a „plusz” és „mínusz”
gombokat (felszereltségtől függően).
A menükbe való belépéshez használja
az érintőképernyő két oldalán vagy alatta
elhelyezett gombokat, majd nyomja meg az
érintőképernyőn megjelenő gombokat.
Modellváltozattól függően, a menükbe való
belépéshez használja a „Forrás” és „Menü”
gombokat az érintőképernyő mellett balra,
majd használja az érintőképernyőn megjelenő
gombokat.
A görgethető menüket mindig megjelenítheti, ha
három ujjal röviden megnyomja a képernyőt.
A képernyőn az érintésérzékeny területek
fehérek.
Az olyan oldalaknál, ahol több fül van a képernyő
alján, az oldalak közötti váltáshoz koppintson
a kívánt oldalhoz tartozó fülre, vagy az ujjával
csúsztassa az oldalakat jobbra, illetve balra.
Megerősítéshez vagy egy szinttel való
visszalépéshez érintse meg az árnyékolt zónát.
A visszalépéshez vagy a megerősítéshez
nyomja meg a visszafelé mutató nyilat.
Az érintőképernyő kapacitív típusú. A képernyő tisztításához használjon
finom, puha kendőt (például szemüvegtörlőt),
tisztítószer nélkül.
Ne használjon hegyes tárgyat a képernyőn.
Nedves kézzel ne érjen a képernyőhöz.
Egyes információk folyamatosan láthatók az
érintőképernyő felső sorában:
–

A

légkondicionáló állapot-információ (kiviteltől
függően) és közvetlen belépés a megfelelő
menübe.
–

Rádió média és
Telefon menü
állapotinformáció.
–

Adatvédelmi információk.

235
PEUGEOT Connect Radio
10– Hozzáférés az érintőképernyőhöz és a digitális
műszerfal beállításokhoz.
Audioforrás kiválasztása (eszköztől függően):
–

FM/DAB/AM rádióállomások (felszereltségtől
függően).
–


T
elefon Bluetooth-kapcsolattal csatlakoztatva
és Bluetooth multimédiás adás (streaming).
–

USB Memória-stick.
–


AUX-aljzaton keresztül csatlakoztatott
médialejátszó (felszereltségtől függően).


A "Beállítások" menüben lehetőség van személyekhez vagy azonos érdeklődésű
személyekből álló csoportokhoz profil
létrehozására és a különböző beállítások
konfigurálására (előre beállított
rádióállomások, hangbeállítások,
hangzásvilág stb.). A beállításokat
automatikusan alkalmazza a rendszer.
Nagyon nagy melegben a rendszer
védelme érdekében csökkenhet a
hangerő. Készenléti módba kapcsolhat (a
képernyő és a hang kikapcsol) akár 5 percre
is.
Amint csökken az utastérben a hőmérséklet,
a rendszer visszatér normál üzemmódba.
Kormánynál elhelyezett
kapcsolók
Kormánynál elhelyezett
kapcsolók - 1-es típus

Rádió:
Az előző / következő tárolt rádióadó
választása.
Az előző / következő elem kiválasztása egy
menüben vagy listában.
Média:
Az előző / következő műsorszám kiválasztása.
Az előző / következő elem kiválasztása egy
menüben vagy listában.
Rádió:
Rövid nyomás: rádióadók listájának
megjelenítése.
Hosszú nyomás: lista frissítése.
Média:
Rövid nyomás: mappák listájának megjelenítése.
Hosszú nyomás: a rendelkezésre álló rendezési
beállítások megjelenítése.
Audioforrás váltása (rádió; USB; AUX (ha van csatlakoztatott eszköz); CD; stream).
Kiválasztás megerősítése.
Hangerő növelése.
Hangerő csökkentése.
A hangerőnövelés és -csökkentés gombok egyidejű lenyomásával a hang
elnémítása/visszaállítása.
Kormánynál elhelyezett
kapcsolók – 2-es típus

Hangutasítások:
Ez a gomb a kormányon vagy
a világításkapcsoló végén található
(felszereltségtől függően).
Röviden megnyomva: az okostelefon
hangutasításai a rendszeren keresztül.
Hangerő növelése.
Hangerő csökkentése.
Némítás: a két hangerő-szabályozó
gomb egyidejű megnyomásával (felszereltségtől
függően).
Hang visszaállítása: a két hangerő-szabályozó
gomb egyikének megnyomásával.
Média (röviden megnyomva): másik
multimédia-forrás választása.

236
PEUGEOT Connect Radio
Telefon (röviden megnyomva):
telefonhívás indítása.
Hívás folyamatban (röviden megnyomva):
belépés a telefonmenübe.
Telefon (hosszan megnyomva): bejövő
hívás elutasítása, hívás befejezése;
telefonbeszélgetésen kívül: belépés a
telefonmenübe.
Rádió (forgatva): előző / következő
rádióadó automatikus keresése.
Média (forgatva): előző/következő műsorszám,
lépegetés a listákban.
Röviden megnyomva: választás jóváhagyása;
ha nem választott ki semmit, a memóriahelyek
megtekintése.
Rádió: rádióadók listájának
megjelenítése.
Média: műsorszámok listájának megjelenítése.
Rádió (hosszan megnyomva): az elérhető
rádióadók listájának frissítése.
Menük
Connect-App

Konfigurálható eszközök elérése.
RADIO MEDIA

Válasszon audioforrást vagy
rádióállomást.
Telefon

Mobiltelefon csatlakoztatása
Bluetooth®-on keresztül.
Az okostelefon egyes alkalmazásainak elindítása
CarPlay
® vagy Android Auto kapcsolaton
keresztül.
Beállítások

Személyes profil beállítása és/vagy a
hang (balansz, hangzásvilág, ...), ill. a

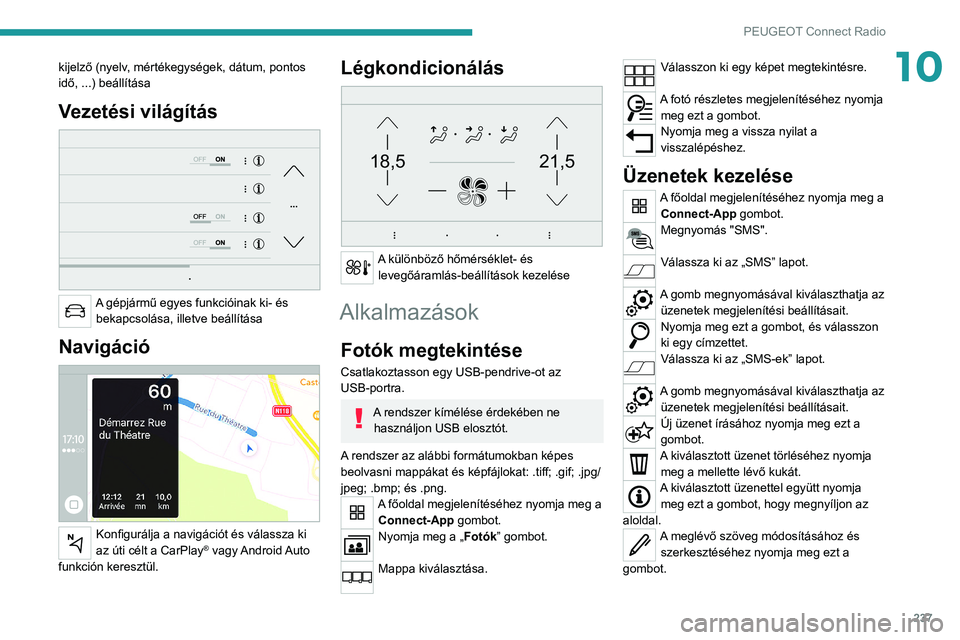

kijelző (nyelv, mértékegységek, dátum, pontos
idő, ...) beállítása
Vezetési világítás

A gépjármű egyes funkcióinak ki- és bekapcsolása, illetve beállítása
Navigáció

Konfigurálja a navigációt és válassza ki
az úti célt a CarPlay® vagy Android Auto
funkción keresztül.

237
PEUGEOT Connect Radio
10kijelző (nyelv, mértékegységek, dátum, pontos
idő, ...) beállítása
Vezetési világítás

A gépjármű egyes funkcióinak ki- és bekapcsolása, illetve beállítása
Navigáció

Konfigurálja a navigációt és válassza ki
az úti célt a CarPlay® vagy Android Auto
funkción keresztül.
Légkondicionálás
21,518,5

A különböző hőmérséklet- és levegőáramlás-beállítások kezelése
Alkalmazások
Fotók megtekintése
Csatlakoztasson egy USB-pendrive-ot az
USB-portra.
A rendszer kímélése érdekében ne használjon USB elosztót.
A rendszer az alábbi formátumokban képes
beolvasni mappákat és képfájlokat: .tiff; .gif; .jpg/
jpeg; .bmp; és .png.
A főoldal megjelenítéséhez nyomja meg a Connect-App gombot.
Nyomja meg a „Fotók” gombot.
Mappa kiválasztása.
Válasszon ki egy képet megtekintésre.
A fotó részletes megjelenítéséhez nyomja meg ezt a gombot.
Nyomja meg a vissza nyilat a
visszalépéshez.
Üzenetek kezelése
A főoldal megjelenítéséhez nyomja meg a Connect-App gombot.
Megnyomás "SMS".
Válassza ki az „SMS” lapot.
A gomb megnyomásával kiválaszthatja az üzenetek megjelenítési beállításait.
Nyomja meg ezt a gombot, és válasszon
ki egy címzettet.
Válassza ki az „SMS-ek” lapot.
A gomb megnyomásával kiválaszthatja az üzenetek megjelenítési beállításait.
Új üzenet írásához nyomja meg ezt a
gombot.
A kiválasztott üzenet törléséhez nyomja meg a mellette lévő kukát.
A kiválasztott üzenettel együtt nyomja meg ezt a gombot, hogy megnyíljon az
aloldal.
A meglévő szöveg módosításához és szerkesztéséhez nyomja meg ezt a
gombot.

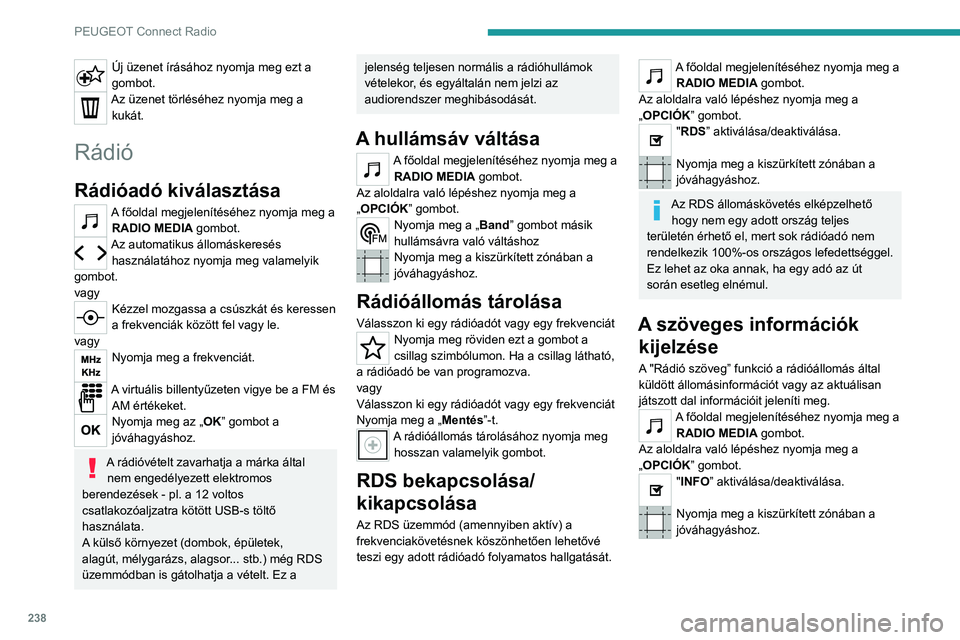

238
PEUGEOT Connect Radio
Új üzenet írásához nyomja meg ezt a
gombot.
Az üzenet törléséhez nyomja meg a kukát.
Rádió
Rádióadó kiválasztása
A főoldal megjelenítéséhez nyomja meg a RADIO MEDIA gombot.
Az automatikus állomáskeresés használatához nyomja meg valamelyik
gombot.
vagy
Kézzel mozgassa a csúszkát és keressen
a frekvenciák között fel vagy le.
vagy
Nyomja meg a frekvenciát.
A virtuális billentyűzeten vigye be a FM és AM értékeket.
Nyomja meg az „OK” gombot a
jóváhagyáshoz.
A rádióvételt zavarhatja a márka által nem engedélyezett elektromos
berendezések - pl. a 12 voltos
csatlakozóaljzatra kötött USB-s töltő
használata.
A külső környezet (dombok, épületek,
alagút, mélygarázs, alagsor... stb.) még RDS
üzemmódban is gátolhatja a vételt. Ez a
jelenség teljesen normális a rádióhullámok
vételekor, és egyáltalán nem jelzi az
audiorendszer meghibásodását.
A hullámsáv váltása
A főoldal megjelenítéséhez nyomja meg a RADIO MEDIA gombot.
Az aloldalra való lépéshez nyomja meg a
„OPCIÓK” gombot.
Nyomja meg a „Band” gombot másik
hullámsávra való váltáshoz
Nyomja meg a kiszürkített zónában a
jóváhagyáshoz.
Rádióállomás tárolása
Válasszon ki egy rádióadót vagy egy frekvenciátNyomja meg röviden ezt a gombot a
csillag szimbólumon. Ha a csillag látható,
a rádióadó be van programozva.
vagy
Válasszon ki egy rádióadót vagy egy frekvenciát
Nyomja meg a „ Mentés”-t.
A rádióállomás tárolásához nyomja meg
hosszan valamelyik gombot.
RDS bekapcsolása/
kikapcsolása
Az RDS üzemmód (amennyiben aktív) a
frekvenciakövetésnek köszönhetően lehetővé
teszi egy adott rádióadó folyamatos hallgatását.
A főoldal megjelenítéséhez nyomja meg a RADIO MEDIA gombot.
Az aloldalra való lépéshez nyomja meg a
„OPCIÓK” gombot.
"RDS” aktiválása/deaktiválása.
Nyomja meg a kiszürkített zónában a
jóváhagyáshoz.
Az RDS állomáskövetés elképzelhető hogy nem egy adott ország teljes
területén érhető el, mert sok rádióadó nem
rendelkezik 100%-os országos lefedettséggel.
Ez lehet az oka annak, ha egy adó az út
során esetleg elnémul.
A szöveges információk kijelzése
A "Rádió szöveg” funkció a rádióállomás által
küldött állomásinformációt vagy az aktuálisan
játszott dal információit jeleníti meg.
A főoldal megjelenítéséhez nyomja meg a
RADIO MEDIA gombot.
Az aloldalra való lépéshez nyomja meg a
„OPCIÓK” gombot.
"INFO” aktiválása/deaktiválása.
Nyomja meg a kiszürkített zónában a
jóváhagyáshoz.
TA üzenetek meghallgatása
A TA (Traffic Announcement, közlekedési
hírek) funkció prioritással kezeli a beérkező
közlekedési figyelmeztető üzeneteket (TA).
Ahhoz, hogy a funkció működjön, ilyen típusú
üzeneteket sugárzó rádióadó megfelelő
vételére van szükség. A TAközlekedési hírek
sugárzásának idejére az éppen hallgatott
hangforrás automatikusan elnémul. Az üzenet
végén a rendszer visszaáll az előzőleg játszott
üzemmódba.
A főoldal megjelenítéséhez nyomja meg a RADIO MEDIA gombot.
Az aloldalra való lépéshez nyomja meg a
„OPCIÓK” gombot.
"TA ” aktiválása/deaktiválása.
Nyomja meg a kiszürkített zónában a
jóváhagyáshoz.
Audio-beállítások
A főoldal megjelenítéséhez nyomja meg a
RADIO MEDIA gombot.
Az aloldalra való lépéshez nyomja meg a
„OPCIÓK” gombot.
Nyomja meg a „Audio-beállítások ”
gombot.
Válassza ki a "Hangszín", "Balansz",
"Hang", "Hang" vagy "Csengőhang" fület
a hangbeállítások konfigurálásához.
Nyomja meg a visszafelé nyilat a
megerősítéshez.
