9
Strumenti di bordo

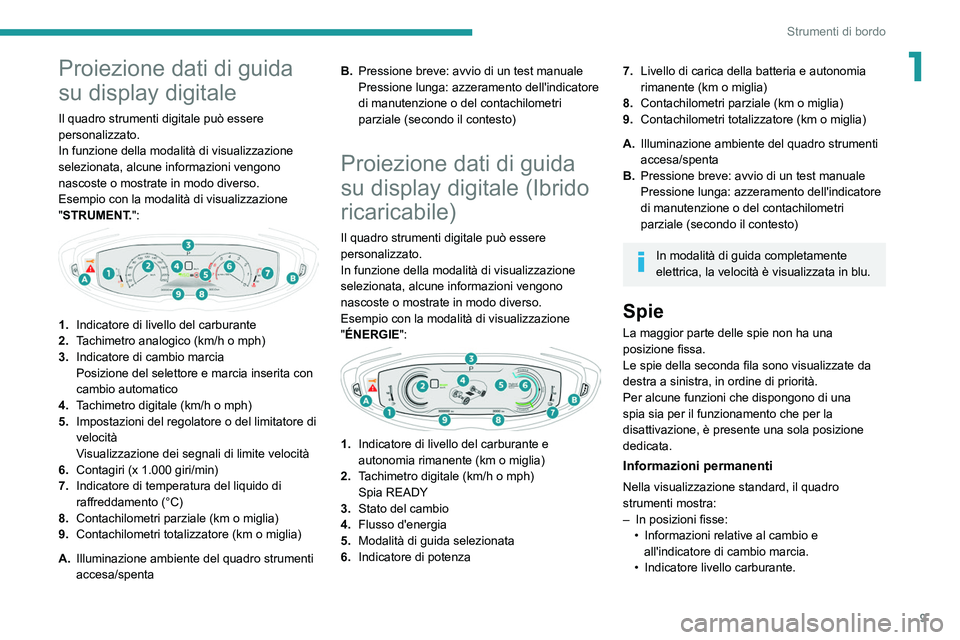

1Proiezione dati di guida
su display digitale
Il quadro strumenti digitale può essere
personalizzato.
In funzione della modalità di visualizzazione
selezionata, alcune informazioni vengono
nascoste o mostrate in modo diverso.
Esempio con la modalità di visualizzazione
"STRUMENT.":


1.Indicatore di livello del carburante
2. Tachimetro analogico
(km/h o mph)
3. Indicatore di cambio marcia
Posizione del selettore e marcia inserita con
cambio automatico
4. Tachimetro digitale (km/h o mph)
5. Impostazioni del regolatore o del limitatore di
velocità
Visualizzazione dei segnali di limite velocità
6. Contagiri (x 1.000 giri/min)
7. Indicatore di temperatura del liquido di
raffreddamento (°C)
8. Contachilometri parziale (km o miglia)
9. Contachilometri totalizzatore (km o miglia)
A. Illuminazione ambiente del quadro strumenti
accesa/spenta B.
Pressione breve: avvio di un test manuale
Pressione lunga: azzeramento dell'indicatore
di manutenzione o del contachilometri
parziale (secondo il contesto)
Proiezione dati di guida
su display digitale (Ibrido
ricaricabile)
Il quadro strumenti digitale può essere
personalizzato.
In funzione della modalità di visualizzazione
selezionata, alcune informazioni vengono
nascoste o mostrate in modo diverso.
Esempio con la modalità di visualizzazione
"ÉNERGIE":


1.Indicatore di livello del carburante e
autonomia rimanente (km o miglia)
2. Tachimetro digitale (km/h o mph)
Spia READY
3. Stato del cambio
4. Flusso d'energia
5. Modalità di guida selezionata
6. Indicatore di potenza
7.Livello di carica della batteria e autonomia
rimanente (km o miglia)
8. Contachilometri parziale (km o miglia)
9. Contachilometri totalizzatore (km o miglia)
A. Illuminazione ambiente del quadro strumenti
accesa/spenta
B. Pressione breve: avvio di un test manuale
Pressione lunga: azzeramento dell'indicatore
di manutenzione o del contachilometri
parziale (secondo il contesto)
In modalità di guida completamente
elettrica, la velocità è visualizzata in blu.
Spie
La maggior parte delle spie non ha una
posizione fissa.
Le spie della seconda fila sono visualizzate da
destra a sinistra, in ordine di priorità.
Per alcune funzioni che dispongono di una
spia sia per il funzionamento che per la
disattivazione, è presente una sola posizione
dedicata.
Informazioni permanenti
Nella visualizzazione standard, il quadro
strumenti mostra:
–

In posizioni fisse:
•


Informazioni relative al cambio e
all'indicatore di cambio marcia.
•


Indicatore livello carburante.

10

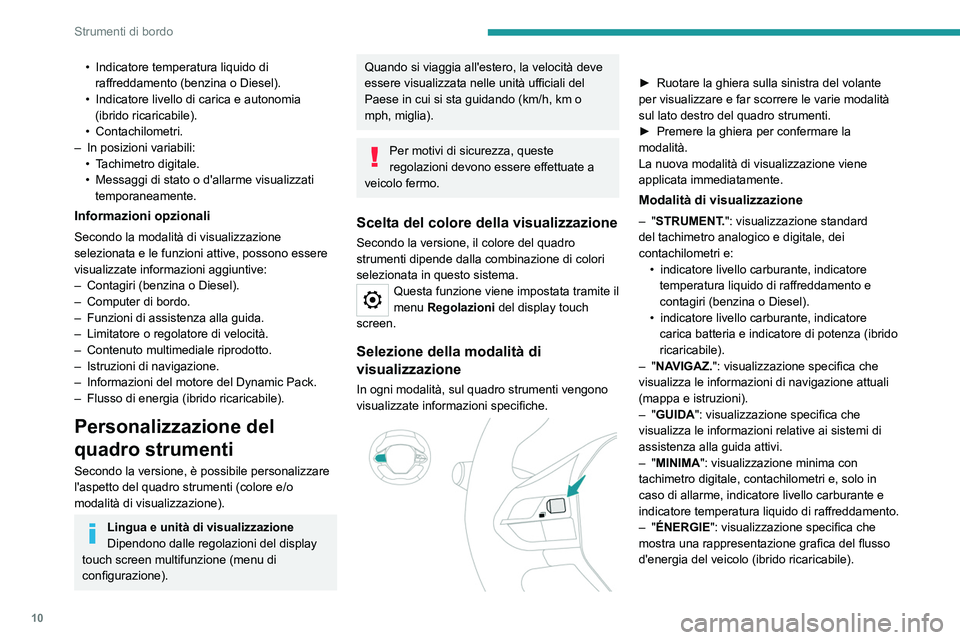

Strumenti di bordo
• Indicatore temperatura liquido di
raffreddamento (benzina o Diesel).
•

Indicatore livello di carica e autonomia
(ibrido ricaricabile).
•

Contachilometri.
–

In posizioni variabili:
•


T
achimetro digitale.
•

Messaggi di stato o d'allarme visualizzati
temporaneamente.
Informazioni opzionali
Secondo la modalità di visualizzazione
selezionata e le funzioni attive, possono essere
visualizzate informazioni aggiuntive:
–

Contagiri (benzina o Diesel).
–


Computer di bordo.
–


Funzioni di assistenza alla guida.
–


Limitatore o regolatore di velocità.
–


Contenuto multimediale riprodotto.
–


Istruzioni di navigazione.
–


Informazioni del motore del Dynamic Pack.
–


Flusso di energia (ibrido ricaricabile).
Personalizzazione del
quadro strumenti
Secondo la versione, è possibile personalizzare
l'aspetto del quadro strumenti (colore e/o
modalità di visualizzazione).
Lingua e unità di visualizzazione
Dipendono dalle regolazioni del display
touch screen multifunzione (menu di
configurazione).
Quando si viaggia all'estero, la velocità deve
essere visualizzata nelle unità ufficiali del
Paese in cui si sta guidando (km/h, km o
mph, miglia).
Per motivi di sicurezza, queste
regolazioni devono essere effettuate a
veicolo fermo.
Scelta del colore della visualizzazione
Secondo la versione, il colore del quadro
strumenti dipende dalla combinazione di colori
selezionata in questo sistema.
Questa funzione viene impostata tramite il
menu Regolazioni del display touch
screen.
Selezione della modalità di
visualizzazione
In ogni modalità, sul quadro strumenti vengono
visualizzate informazioni specifiche.


► Ruotare la ghiera sulla sinistra del volante
per visualizzare e far scorrere le varie modalità
sul lato destro del quadro strumenti.
►

Premere la ghiera per confermare la
modalità.
La nuova modalità di visualizzazione viene
applicata immediatamente.
Modalità di visualizzazione
– "STRUMENT.": visualizzazione standard
del tachimetro analogico e digitale, dei
contachilometri e: •

indicatore livello carburante, indicatore
temperatura liquido di raffreddamento e
contagiri (benzina o Diesel).
•


indicatore livello carburante, indicatore
carica batteria e indicatore di potenza (ibrido
ricaricabile).
–

"NAVIGAZ.": visualizzazione specifica che
visualizza le informazioni di navigazione attuali
(mappa e istruzioni).
–
"GUIDA": visualizzazione specifica che
visualizza le informazioni relative ai sistemi di
assistenza alla guida attivi.
–
"MINIMA": visualizzazione minima con
tachimetro digitale, contachilometri e, solo in
caso di allarme, indicatore livello carburante e
indicatore temperatura liquido di raffreddamento.
–
"ÉNERGIE": visualizzazione specifica che
mostra una rappresentazione grafica del flusso
d'energia del veicolo (ibrido ricaricabile).

11
Strumenti di bordo

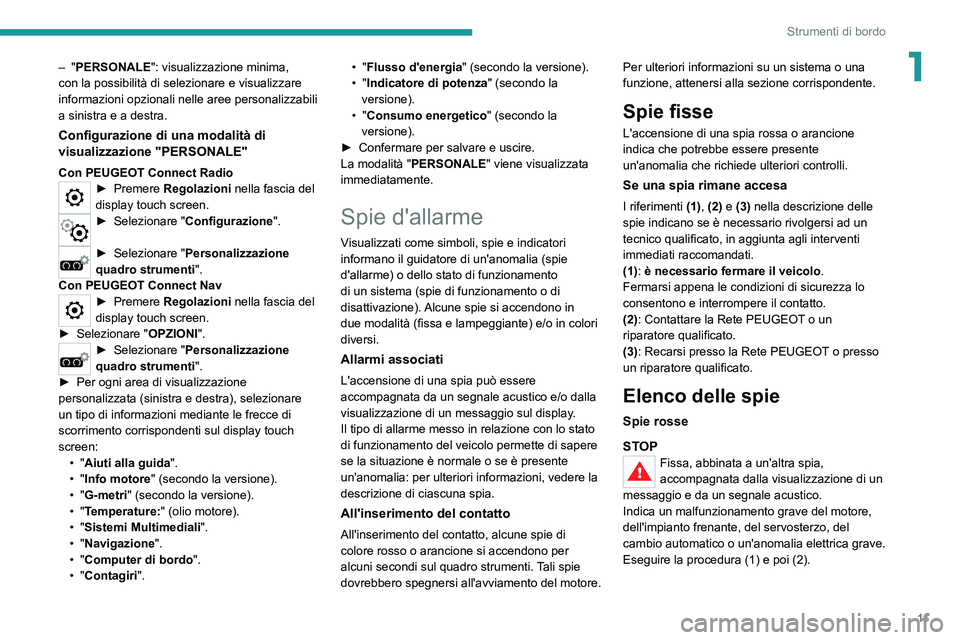

1– "PERSONALE": visualizzazione minima,
con la possibilità di selezionare e visualizzare
informazioni opzionali nelle aree personalizzabili
a sinistra e a destra.
Configurazione di una modalità di
visualizzazione "PERSONALE"
Con PEUGEOT Connect Radio► Premere Regolazioni nella fascia del
display touch screen.
► Selezionare " Configurazione ".
► Selezionare "Personalizzazione
quadro strumenti ".
Con PEUGEOT Connect Nav
► Premere Regolazioni nella fascia del
display touch screen.
►

Selezionare " OPZIONI".
► Selezionare " Personalizzazione
quadro strumenti ".
►

Per ogni area di visualizzazione
personalizzata (sinistra e destra), selezionare
un tipo di informazioni mediante le frecce di
scorrimento corrispondenti sul display touch
screen: •


"Aiuti alla guida ".
•

"Info motore" (secondo la versione).
•

"G-metri" (secondo la versione).
•

"Temperature:" (olio motore).
•

"Sistemi Multimediali ".
•

"Navigazione".
•

"Computer di bordo ".
•

"Contagiri". •
"Flusso d'energia
" (secondo la versione).
• "Indicatore di potenza
" (secondo la
versione).
• "Consumo energetico" (secondo la
versione).
►
Confermare per salvare e uscire.
La modalità " PERSONALE
" viene visualizzata
immediatamente.
Spie d'allarme
Visualizzati come simboli, spie e indicatori
informano il guidatore di un'anomalia (spie
d'allarme) o dello stato di funzionamento
di un sistema (spie di funzionamento o di
disattivazione). Alcune spie si accendono in
due modalità (fissa e lampeggiante) e/o in colori
diversi.
Allarmi associati
L'accensione di una spia può essere
accompagnata da un segnale acustico e/o dalla
visualizzazione di un messaggio sul display.
Il tipo di allarme messo in relazione con lo stato
di funzionamento del veicolo permette di sapere
se la situazione è normale o se è presente
un'anomalia: per ulteriori informazioni, vedere la
descrizione di ciascuna spia.
All'inserimento del contatto
All'inserimento del contatto, alcune spie di
colore rosso o arancione si accendono per
alcuni secondi sul quadro strumenti. Tali spie
dovrebbero spegnersi all'avviamento del motore. Per ulteriori informazioni su un sistema o una
funzione, attenersi alla sezione corrispondente.
Spie fisse
L'accensione di una spia rossa o arancione
indica che potrebbe essere presente
un'anomalia che richiede ulteriori controlli.
Se una spia rimane accesa
I riferimenti (1), (2) e (3) nella descrizione delle
spie indicano se è necessario rivolgersi ad un
tecnico qualificato, in aggiunta agli interventi
immediati raccomandati.
(1): è necessario fermare il veicolo.
Fermarsi appena le condizioni di sicurezza lo
consentono e interrompere il contatto.
(2): Contattare la Rete PEUGEOT o un
riparatore qualificato.
(3): Recarsi presso la Rete PEUGEOT o presso
un riparatore qualificato.
Elenco delle spie
Spie rosse
STOP
Fissa, abbinata a un'altra spia,
accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico.
Indica un malfunzionamento grave del motore,
dell'impianto frenante, del servosterzo, del
cambio automatico o un'anomalia elettrica grave.
Eseguire la procedura (1) e poi (2).

12
Strumenti di bordo

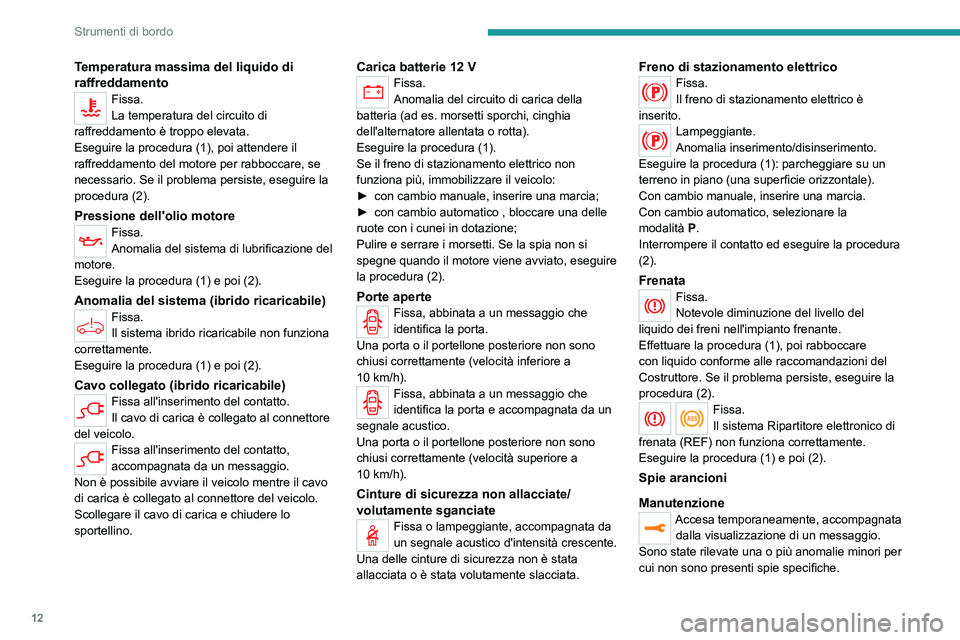

Temperatura massima del liquido di
raffreddamento
Fissa.
La temperatura del circuito di
raffreddamento è troppo elevata.
Eseguire la procedura (1), poi attendere il
raffreddamento del motore per rabboccare, se
necessario. Se il problema persiste, eseguire la
procedura (2).
Pressione dell'olio motoreFissa.
Anomalia del sistema di lubrificazione del
motore.
Eseguire la procedura (1) e poi (2).
Anomalia del sistema (ibrido ricaricabile)Fissa.
Il sistema ibrido ricaricabile non funziona
correttamente.
Eseguire la procedura (1) e poi (2).
Cavo collegato (ibrido ricaricabile)Fissa all'inserimento del contatto.
Il cavo di carica è collegato al connettore
del veicolo.
Fissa all'inserimento del contatto,
accompagnata da un messaggio.
Non è possibile avviare il veicolo mentre il cavo
di carica è collegato al connettore del veicolo.
Scollegare il cavo di carica e chiudere lo
sportellino.
Carica batterie 12 VFissa.
Anomalia del circuito di carica della
batteria (ad es. morsetti sporchi, cinghia
dell'alternatore allentata o rotta).
Eseguire la procedura (1).
Se il freno di stazionamento elettrico non
funziona più, immobilizzare il veicolo:
►

con cambio manuale, inserire una marcia;
►


con cambio automatico , bloccare una delle
ruote con i cunei in dotazione;
Pulire e serrare i morsetti. Se la spia non si
spegne quando il motore viene avviato, eseguire
la procedura (2).
Porte aperteFissa, abbinata a un messaggio che
identifica la porta.
Una porta o il portellone posteriore non sono
chiusi correttamente (velocità inferiore a
10

km/h).
Fissa, abbinata a un messaggio che
identifica la porta e accompagnata da un
segnale acustico.
Una porta o il portellone posteriore non sono
chiusi correttamente (velocità superiore a
10

km/h).
Cinture di sicurezza non allacciate/
volutamente sganciate
Fissa o lampeggiante, accompagnata da
un segnale acustico d'intensità crescente.
Una delle cinture di sicurezza non è stata
allacciata o è stata volutamente slacciata.
Freno di stazionamento elettricoFissa.
Il freno di stazionamento elettrico è
inserito.
Lampeggiante.
Anomalia inserimento/disinserimento.
Eseguire la procedura (1): parcheggiare su un
terreno in piano (una superficie orizzontale).
Con cambio manuale, inserire una marcia.
Con cambio automatico, selezionare la
modalità

P
.
Interrompere il contatto ed eseguire la procedura
(2).
FrenataFissa.
Notevole diminuzione del livello del
liquido dei freni nell'impianto frenante.
Effettuare la procedura (1), poi rabboccare
con liquido conforme alle raccomandazioni del
Costruttore. Se il problema persiste, eseguire la
procedura (2).
Fissa.
Il sistema Ripartitore elettronico di
frenata (REF) non funziona correttamente.
Eseguire la procedura (1) e poi (2).
Spie arancioni
Manutenzione
Accesa temporaneamente, accompagnata dalla visualizzazione di un messaggio.
Sono state rilevate una o più anomalie minori per
cui non sono presenti spie specifiche.

13
Strumenti di bordo

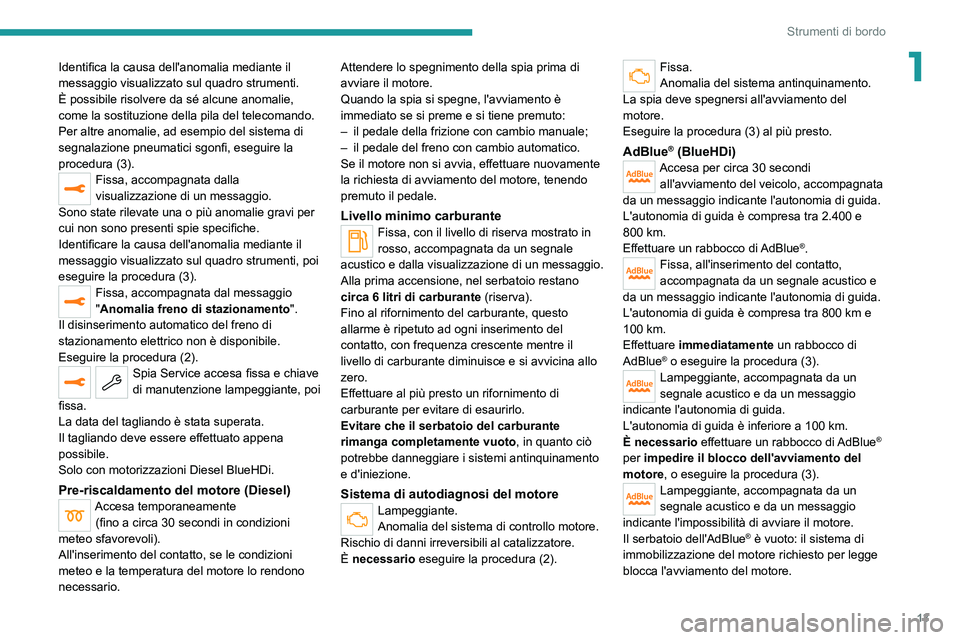

1Identifica la causa dell'anomalia mediante il
messaggio visualizzato sul quadro strumenti.
È possibile risolvere da sé alcune anomalie,
come la sostituzione della pila del telecomando.
Per altre anomalie, ad esempio del sistema di
segnalazione pneumatici sgonfi, eseguire la
procedura (3).
Fissa, accompagnata dalla
visualizzazione di un messaggio.
Sono state rilevate una o più anomalie gravi per
cui non sono presenti spie specifiche.
Identificare la causa dell'anomalia mediante il
messaggio visualizzato sul quadro strumenti, poi
eseguire la procedura (3).
Fissa, accompagnata dal messaggio
"Anomalia freno di stazionamento ".
Il disinserimento automatico del freno di
stazionamento elettrico non è disponibile.
Eseguire la procedura (2).
Spia Service accesa fissa e chiave
di manutenzione lampeggiante, poi
fissa.
La data del tagliando è stata superata.
Il tagliando deve essere effettuato appena
possibile.
Solo con motorizzazioni Diesel BlueHDi.
Pre-riscaldamento del motore (Diesel)Accesa temporaneamente (fino a circa 30 secondi in condizioni
meteo sfavorevoli).
All'inserimento del contatto, se le condizioni
meteo e la temperatura del motore lo rendono
necessario. Attendere lo spegnimento della spia prima di
avviare il motore.
Quando la spia si spegne, l'avviamento è
immediato se si preme e si tiene premuto:
–

il pedale della frizione con cambio manuale;
–

il pedale del freno con cambio automatico.
Se il motore non si avvia, effettuare nuovamente
la richiesta di avviamento del motore, tenendo
premuto il pedale.
Livello minimo carburanteFissa, con il livello di riserva mostrato in
rosso, accompagnata da un segnale
acustico e dalla visualizzazione di un messaggio.
Alla prima accensione, nel serbatoio restano
circa 6 litri di carburante (riserva).
Fino al rifornimento del carburante, questo
allarme
è ripetuto ad ogni inserimento del
contatto, con frequenza crescente mentre il
livello di carburante diminuisce e si avvicina allo
zero.
Effettuare al più presto un rifornimento di
carburante per evitare di esaurirlo.
Evitare che il serbatoio del carburante
rimanga completamente vuoto, in quanto ciò
potrebbe danneggiare i sistemi antinquinamento
e d'iniezione.
Sistema di autodiagnosi del motoreLampeggiante.
Anomalia del sistema di controllo motore.
Rischio di danni irreversibili al catalizzatore.
È necessario eseguire la procedura (2).
Fissa.
Anomalia del sistema antinquinamento.
La spia deve spegnersi all'avviamento del
motore.
Eseguire la procedura (3) al più presto.
AdBlue® (BlueHDi)Accesa per circa 30 secondi all'avviamento del veicolo, accompagnata
da un messaggio indicante l'autonomia di guida.
L'autonomia di guida è compresa tra 2.400 e
800

km.
Effettuare un rabbocco di AdBlue
®.Fissa, all'inserimento del contatto,
accompagnata da un segnale acustico e
da un messaggio indicante l'autonomia di guida.
L'autonomia di guida è compresa tra 800 km e
100

km.
Effettuare immediatamente un rabbocco di
AdBlue
® o eseguire la procedura (3).Lampeggiante, accompagnata da un
segnale acustico e da un messaggio
indicante l'autonomia di guida.
L'autonomia di guida è inferiore a 100
km.
È necessario effettuare un rabbocco di AdBlue
®
per impedire il blocco dell'avviamento del
motore, o eseguire la procedura (3).
Lampeggiante, accompagnata da un
segnale acustico e da un messaggio
indicante l'impossibilità di avviare il motore.
Il serbatoio dell'AdBlue
® è vuoto: il sistema di
immobilizzazione del motore richiesto per legge
blocca l'avviamento del motore.

14
Strumenti di bordo

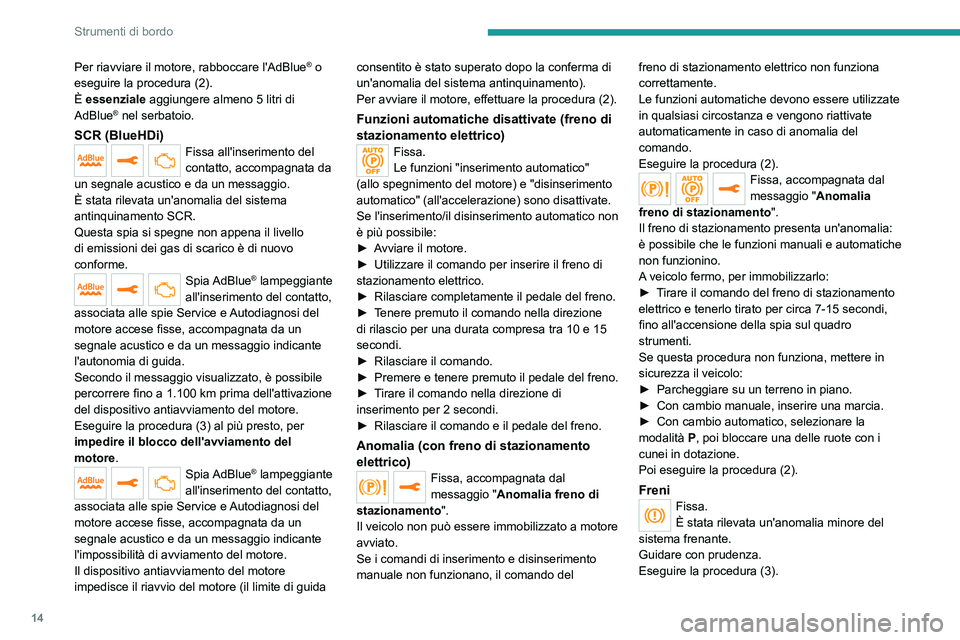

Per riavviare il motore, rabboccare l'AdBlue® o
eseguire la procedura (2).
È essenziale aggiungere almeno 5 litri di
AdBlue
® nel serbatoio.
SCR (BlueHDi)Fissa all'inserimento del
contatto, accompagnata da
un segnale acustico e da un messaggio.
È stata rilevata un'anomalia del sistema
antinquinamento SCR.
Questa spia si spegne non appena il livello
di emissioni dei gas di scarico è di nuovo
conforme.
Spia AdBlue® lampeggiante
all'inserimento del contatto,
associata alle spie Service e Autodiagnosi del
motore accese fisse, accompagnata da un
segnale acustico e da un messaggio indicante
l'autonomia di guida.
Secondo il messaggio visualizzato, è possibile
percorrere fino a 1.100

km prima dell'attivazione
del dispositivo antiavviamento del motore.
Eseguire la procedura (3) al più presto, per
impedire il blocco dell'avviamento del
motore.
Spia AdBlue® lampeggiante
all'inserimento del contatto,
associata alle spie Service e Autodiagnosi del
motore accese fisse, accompagnata da un
segnale acustico e da un messaggio indicante
l'impossibilità di avviamento del motore.
Il dispositivo antiavviamento del motore
impedisce il riavvio del motore (il limite di guida consentito è stato superato dopo la conferma di
un'anomalia del sistema antinquinamento).
Per avviare il motore, effettuare la procedura (2).
Funzioni automatiche disattivate (freno di
stazionamento elettrico)
Fissa.
Le funzioni "inserimento automatico"
(allo spegnimento del motore) e "disinserimento
automatico" (all'accelerazione) sono disattivate.
Se l'inserimento/il disinserimento automatico non
è più possibile:
►

A

vviare il motore.
►

Utilizzare il comando per inserire il freno di
stazionamento elettrico.
►


Rilasciare completamente il pedale del freno.
►


T

enere premuto il comando nella direzione
di rilascio per una durata compresa tra 10 e 15
secondi.
►

Rilasciare il comando.
►


Premere e tenere premuto il pedale del freno.
►


T

irare il comando nella direzione di
inserimento per 2
secondi.
►

Rilasciare il comando e il pedale del freno.
Anomalia (con freno di stazionamento
elettrico)
Fissa, accompagnata dal
messaggio " Anomalia freno di
stazionamento".
Il veicolo non può essere immobilizzato a motore
avviato.
Se i comandi di inserimento e disinserimento
manuale non funzionano, il comando del freno di stazionamento elettrico non funziona
correttamente.
Le funzioni automatiche devono essere utilizzate
in qualsiasi circostanza e vengono riattivate
automaticamente in caso di anomalia del
comando.
Eseguire la procedura (2).
Fissa, accompagnata dal
messaggio "
Anomalia
freno di stazionamento ".
Il freno di stazionamento presenta un'anomalia:
è possibile che le funzioni manuali e automatiche
non funzionino.
A veicolo fermo, per immobilizzarlo:
►

T

irare il comando del freno di stazionamento
elettrico e tenerlo tirato per circa 7-15 secondi,
fino all'accensione della spia sul quadro
strumenti.
Se questa procedura non funziona, mettere in
sicurezza il veicolo:
►

Parcheggiare su un terreno in piano.
►


Con cambio manuale, inserire una marcia.
►


Con cambio automatico, selezionare la
modalità


P

, poi bloccare una delle ruote con i
cunei in dotazione.
Poi eseguire la procedura (2).
FreniFissa.
È stata rilevata un'anomalia minore del
sistema frenante.
Guidare con prudenza.
Eseguire la procedura (3).

15
Strumenti di bordo

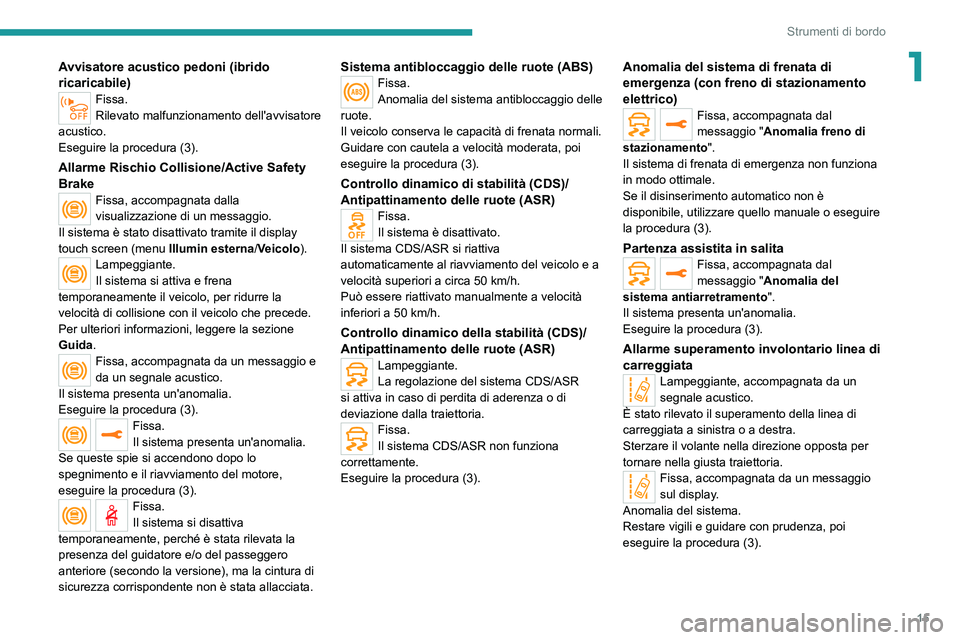

1Avvisatore acustico pedoni (ibrido
ricaricabile)
Fissa.
Rilevato malfunzionamento dell'avvisatore
acustico.
Eseguire la procedura (3).
Allarme Rischio Collisione/Active Safety
Brake
Fissa, accompagnata dalla
visualizzazione di un messaggio.
Il sistema è stato disattivato tramite il display
touch screen (menu Illumin esterna/Veicolo).
Lampeggiante.
Il sistema si attiva e frena
temporaneamente il veicolo, per ridurre la
velocità di collisione con il veicolo che precede.
Per ulteriori informazioni, leggere la sezione
Guida .
Fissa, accompagnata da un messaggio e
da un segnale acustico.
Il sistema presenta un'anomalia.
Eseguire la procedura (3).
Fissa.
Il sistema presenta un'anomalia.
Se queste spie si accendono dopo lo
spegnimento e il riavviamento del motore,
eseguire la procedura (3).
Fissa.
Il sistema si disattiva
temporaneamente, perché è stata rilevata la
presenza del guidatore e/o del passeggero
anteriore (secondo la versione), ma la cintura di
sicurezza corrispondente non è stata allacciata.
Sistema antibloccaggio delle ruote (ABS)Fissa.
Anomalia del sistema antibloccaggio delle
ruote.
Il veicolo conserva le capacità di frenata normali.
Guidare con cautela a velocità moderata, poi
eseguire la procedura (3).
Controllo dinamico di stabilità (CDS)/
Antipattinamento delle ruote (ASR)
Fissa.
Il sistema è disattivato.
Il sistema CDS/ASR si riattiva
automaticamente
al riavviamento del veicolo e a
velocità superiori a circa 50
km/h.
Può essere riattivato manualmente a velocità
inferiori a 50
km/h.
Controllo dinamico della stabilità (CDS)/
Antipattinamento delle ruote (ASR)
Lampeggiante.
La regolazione del sistema CDS/ASR
si attiva in caso di perdita di aderenza o di
deviazione dalla traiettoria.
Fissa.
Il sistema CDS/ASR non funziona
correttamente.
Eseguire la procedura (3).
Anomalia del sistema di frenata di
emergenza (con freno di stazionamento
elettrico)
Fissa, accompagnata dal
messaggio " Anomalia freno di
stazionamento".
Il sistema di frenata di emergenza non funziona
in modo ottimale.
Se il disinserimento automatico non è
disponibile, utilizzare quello manuale o eseguire
la procedura (3).
Partenza assistita in salitaFissa, accompagnata dal
messaggio " Anomalia del
sistema antiarretramento ".
Il sistema presenta un'anomalia.
Eseguire la procedura (3).
Allarme superamento involontario linea di
carreggiata
Lampeggiante, accompagnata da un
segnale acustico.
È stato rilevato il superamento della linea di
carreggiata a sinistra o a destra.
Sterzare il volante nella direzione opposta per
tornare nella giusta traiettoria.
Fissa, accompagnata da un messaggio
sul display.
Anomalia del sistema.
Restare vigili e guidare con prudenza, poi
eseguire la procedura (3).

16
Strumenti di bordo

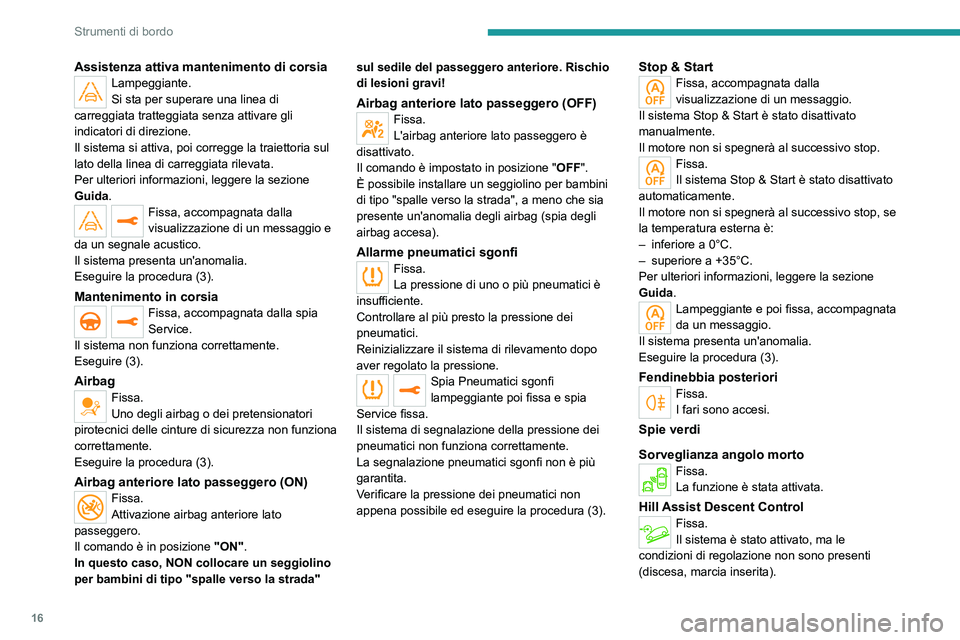

Assistenza attiva mantenimento di corsiaLampeggiante.
Si sta per superare una linea di
carreggiata tratteggiata senza attivare gli
indicatori di direzione.
Il sistema si attiva, poi corregge la traiettoria sul
lato della linea di carreggiata rilevata.
Per ulteriori informazioni, leggere la sezione
Guida .
Fissa, accompagnata dalla
visualizzazione di un messaggio e
da un segnale acustico.
Il sistema presenta un'anomalia.
Eseguire la procedura (3).
Mantenimento in corsiaFissa, accompagnata dalla spia
Service.
Il sistema non funziona correttamente.
Eseguire (3).
AirbagFissa.
Uno degli airbag o dei pretensionatori
pirotecnici delle cinture di sicurezza non funziona
correttamente.
Eseguire la procedura (3).
Airbag anteriore lato passeggero (ON)Fissa.
Attivazione airbag anteriore lato
passeggero.
Il comando è in posizione "ON".
In questo caso, NON collocare un seggiolino
per bambini di tipo "spalle verso la strada" sul sedile del passeggero anteriore. Rischio
di lesioni gravi!
Airbag anteriore lato passeggero (OFF)Fissa.
L'airbag anteriore lato passeggero è
disattivato.
Il comando è impostato in posizione " OFF".
È possibile installare un seggiolino per bambini
di tipo "spalle verso la strada", a meno che sia
presente un'anomalia degli airbag (spia degli
airbag accesa).
Allarme pneumatici sgonfiFissa.
La pressione di uno o più pneumatici è
insufficiente.
Controllare al più presto la pressione dei
pneumatici.
Reinizializzare il sistema di rilevamento dopo
aver regolato la pressione.
Spia Pneumatici sgonfi
lampeggiante poi fissa e spia
Service fissa.
Il sistema di segnalazione della pressione dei
pneumatici non funziona correttamente.
La segnalazione pneumatici sgonfi non è più
garantita.
Verificare la pressione dei pneumatici non
appena possibile ed eseguire la procedura (3).
Stop & StartFissa, accompagnata dalla
visualizzazione di un messaggio.
Il sistema Stop & Start è stato disattivato
manualmente.
Il motore non si spegnerà al successivo stop.
Fissa.
Il sistema Stop & Start è stato disattivato
automaticamente.
Il motore non si spegnerà al successivo stop, se
la temperatura esterna è:
–

inferiore a
0°C.
–

superiore a
+35°C.
Per ulteriori informazioni, leggere la sezione
Guida .
Lampeggiante e poi fissa, accompagnata
da un messaggio.
Il sistema presenta un'anomalia.
Eseguire la procedura (3).
Fendinebbia posterioriFissa.
I fari sono accesi.
Spie verdi
Sorveglianza angolo morto
Fissa.
La funzione è stata attivata.
Hill Assist Descent ControlFissa.
Il sistema è stato attivato, ma le
condizioni di regolazione non sono presenti
(discesa, marcia inserita).

17
Strumenti di bordo

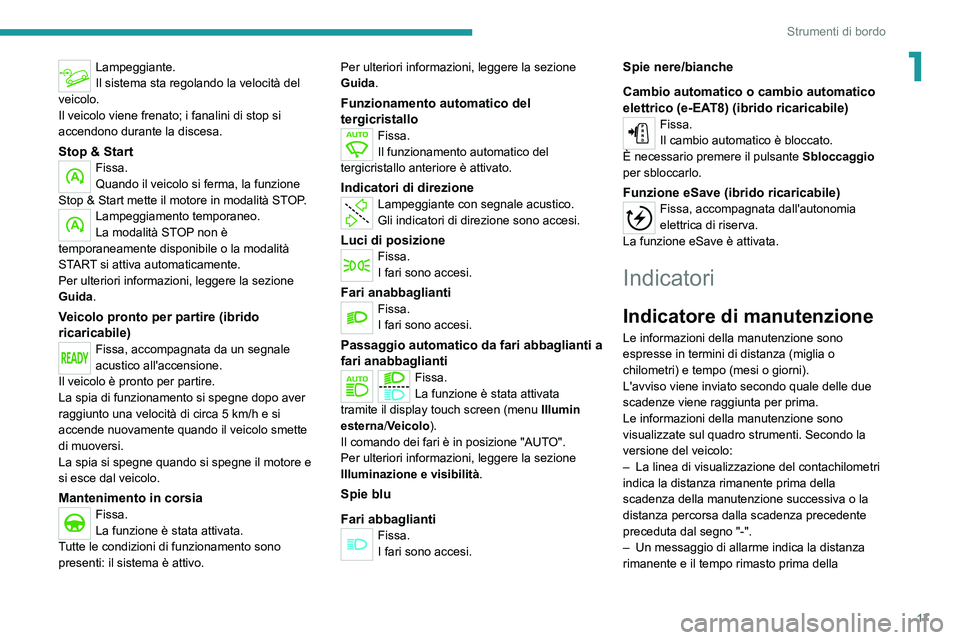

1Lampeggiante.
Il sistema sta regolando la velocità del
veicolo.
Il veicolo viene frenato; i fanalini di stop si
accendono durante la discesa.
Stop & StartFissa.
Quando il veicolo si ferma, la funzione
Stop & Start mette il motore in modalità STOP.
Lampeggiamento temporaneo.
La modalità STOP non è
temporaneamente disponibile o la modalità
START si attiva automaticamente.
Per ulteriori informazioni, leggere la sezione
Guida .
Veicolo pronto per partire (ibrido
ricaricabile)
Fissa, accompagnata da un segnale
acustico all'accensione.
Il veicolo è pronto per partire.
La spia di funzionamento si spegne dopo aver
raggiunto una velocità di circa 5
km/h e si
accende nuovamente quando il veicolo smette
di muoversi.
La spia si spegne quando si spegne il motore e
si esce dal veicolo.
Mantenimento in corsiaFissa.
La funzione è stata attivata.
Tutte le condizioni di funzionamento sono
presenti: il sistema è attivo. Per ulteriori informazioni, leggere la sezione
Guida
.
Funzionamento automatico del
tergicristallo
Fissa.
Il funzionamento automatico del
tergicristallo anteriore è attivato.
Indicatori di direzioneLampeggiante con segnale acustico.
Gli indicatori di direzione sono accesi.
Luci di posizioneFissa.
I fari sono accesi.
Fari anabbagliantiFissa.
I fari sono accesi.
Passaggio automatico da fari abbaglianti a
fari anabbaglianti
Fissa.
La funzione è stata attivata
tramite il display touch screen (menu Illumin
esterna /Veicolo).
Il comando dei fari è in posizione "AUTO".
Per ulteriori informazioni, leggere la sezione
Illuminazione e visibilità .
Spie blu
Fari abbaglianti
Fissa.
I fari sono accesi.
Spie nere/bianche
Cambio automatico o cambio automatico
elettrico (e-EAT8) (ibrido ricaricabile)
Fissa.
Il cambio automatico è bloccato.
È necessario premere il pulsante Sbloccaggio
per sbloccarlo.
Funzione eSave (ibrido ricaricabile)Fissa, accompagnata dall'autonomia
elettrica di riserva.
La funzione
eSave è attivata.
Indicatori
Indicatore di manutenzione
Le informazioni della manutenzione sono
espresse in termini di distanza (miglia o
chilometri) e tempo (mesi o giorni).
L'avviso viene inviato secondo quale delle due
scadenze viene raggiunta per prima.
Le informazioni della manutenzione sono
visualizzate sul quadro strumenti. Secondo la
versione del veicolo:
–

La linea di visualizzazione del contachilometri
indica la distanza rimanente prima della
scadenza della manutenzione successiva o la
distanza percorsa dalla scadenza precedente
preceduta dal segno "-".
–


Un messaggio di allarme indica la distanza
rimanente e il tempo rimasto prima della

18
Strumenti di bordo

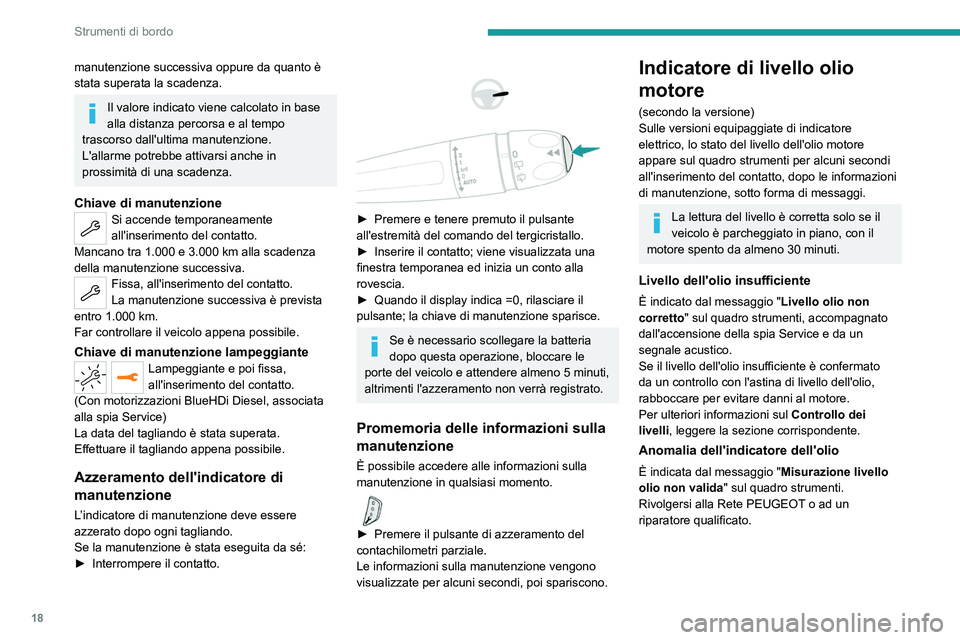

manutenzione successiva oppure da quanto è
stata superata la scadenza.
Il valore indicato viene calcolato in base
alla distanza percorsa e al tempo
trascorso dall'ultima manutenzione.
L'allarme potrebbe attivarsi anche in
prossimità di una scadenza.
Chiave di manutenzioneSi accende temporaneamente
all'inserimento del contatto.
Mancano tra 1.000 e 3.000
km alla scadenza
della manutenzione successiva.
Fissa, all'inserimento del contatto.
La manutenzione successiva è prevista
entro 1.000
km.
Far controllare il veicolo appena possibile.
Chiave di manutenzione lampeggianteLampeggiante e poi fissa,
all'inserimento del contatto.
(Con motorizzazioni
BlueHDi Diesel, associata
alla spia Service)
La data del tagliando è stata superata.
Effettuare il tagliando appena possibile.
Azzeramento dell'indicatore di
manutenzione
L’indicatore di manutenzione deve essere
azzerato dopo ogni tagliando.
Se la manutenzione è stata eseguita da sé:
►

Interrompere il contatto.




► Premere e tenere premuto il pulsante
all'estremità del comando del tergicristallo.
►

Inserire il contatto; viene visualizzata una
finestra temporanea ed inizia un conto alla
rovescia.
►


Quando il display indica =0, rilasciare il
pulsante; la chiave di manutenzione sparisce.
Se è necessario scollegare la batteria
dopo questa operazione, bloccare le
porte del veicolo e attendere almeno 5 minuti,
altrimenti l'azzeramento non verrà registrato.
Promemoria delle informazioni sulla
manutenzione
È possibile accedere alle informazioni sulla
manutenzione in qualsiasi momento.

► Premere il pulsante di azzeramento del
contachilometri parziale.
Le informazioni sulla manutenzione vengono
visualizzate per alcuni secondi, poi spariscono.
Indicatore di livello olio
motore
(secondo la versione)
Sulle versioni equipaggiate di indicatore
elettrico, lo stato del livello dell'olio motore
appare sul quadro strumenti per alcuni secondi
all'inserimento del contatto, dopo le informazioni
di manutenzione, sotto forma di messaggi.
La lettura del livello è corretta solo se il
veicolo è parcheggiato in piano, con il
motore spento da almeno 30 minuti.
Livello dell'olio insufficiente
È indicato dal messaggio " Livello olio non
corretto" sul quadro strumenti, accompagnato
dall'accensione della spia Service e da un
segnale acustico.
Se il livello dell'olio insufficiente è confermato
da un controllo con l'astina di livello dell'olio,
rabboccare per evitare danni al motore.
Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.
Anomalia dell'indicatore dell'olio
È indicata dal messaggio " Misurazione livello
olio non valida " sul quadro strumenti.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
