PEUGEOT 5008 2023 Instruksjoner for bruk (in Norwegian)

169
Praktisk informasjon
7

Type 2POWER
Grønn: elektrisk forbindelse etablert;
lading kan begynne.
CHARGE
Blinkende grønt: lading pågår eller
forhåndsbetingelser for temperatur aktivert.
Fast grønt: ladingen er fullført.
FAULT
Rød: feil; lading er ikke tillatt eller må
stoppes umiddelbart. Kontroller at alt er riktig
tilkoblet og at det elektriske systemet ikke er
defekt.
Hvis indikatorlampen ikke slukker, ta kontakt
med en PEUGEOT-forhandler eller et kvalifisert
verksted.
NÃ¥r ladekabelen kobles til en kontakt for
hjemmelading, lyser alle indikatorlamper kort.
Hvis det ikke kommer noen indikatorlamper,
må du sjekke strømbryteren til kontakten for
hjemmelading. –

Hvis automatsikringen er utløst må du
kontakte en profesjonell for å kontrollere at
strømforsyningen din er kompatibel og utføre
nødvendige reparasjoner
.
–
Hvis automatsikringen ikke er utløst må du
unngå å bruke ladekabelen og kontakte en
PEUGEOT
-forhandler eller et kvalifisert verksted.
Etikett for Type 1-kontrollenhet
– Anbefalinger
1.
Se instruksjonsboken før bruk.
2. Feil bruk av denne ladekabelen kan føre til
brann, skade på eiendom og alvorlig skade
eller livsfarlig elektrisk støt!
3. Bruk alltid en jordet stikkontakt, beskyttet av
en 30 mA reststrøminnretning.
4. Bruk alltid en stikkontakt som er beskyttet
av en passende sikring for strømkretsens
spenningsnivå.
5. Vekten på kontrollenheten må ikke bæres av
stikkontakten, pluggen eller kablene.
6. Denne ladekabelen skal aldri brukes hvis
den er defekt eller skadet på noen måte. 7.
Aldri forsøk å åpne eller reparere denne
ladekabelen. Den inneholder ingen
reparerbare deler – bytt ut ladekabelen hvis
den er skadet.
8. Aldri nedsenk ladekabelen i vann.
9. Bruk aldri denne ladekabelen med
en skjøteledning, en multistikkontakt,
konverteringsadapter eller en skadet
stikkontakt.
10. Ikke trekk ut kontakten fra veggen for å
stoppe ladingen.
11 . Ikke tving kontakten dersom den er låst i
bilen.
12. Stopp ladingen med én gang ved å
låse og deretter låse opp bilen med
fjernkontrolltasten, hvis ladekabelen eller
stikkontakten føles svært varm ved berøring.
13. Denne ladekabelen inneholder komponenter
som kan forårsake lysbuer eller gnister. Skal
ikke eksponeres for brannfarlig damp.
14. Denne ladekabelen skal bare brukes på
PEUGEOT-biler.
15. Aldri plugg kabelen inn i et veggstøpsel
(eller trekk den ut) med våte hender.
Etikett for Type 2-kontrollenhet
– Anbefalinger
Se instruksjonsboken før bruk.

170
Praktisk informasjon

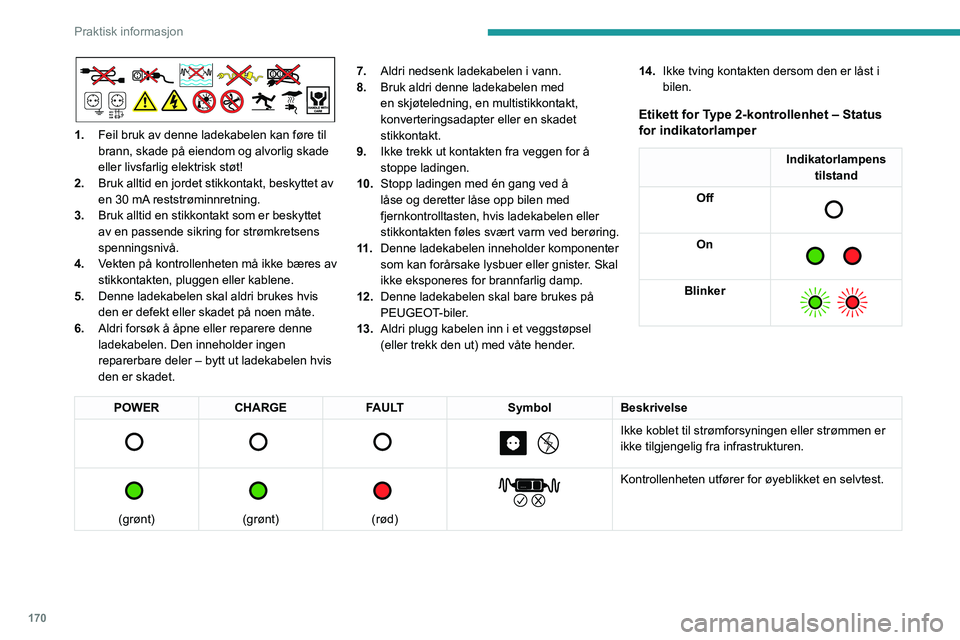

1.Feil bruk av denne ladekabelen kan føre til
brann, skade på eiendom og alvorlig skade
eller livsfarlig elektrisk støt!
2. Bruk alltid en jordet stikkontakt, beskyttet av
en 30 mA reststrøminnretning.
3. Bruk alltid en stikkontakt som er beskyttet
av en passende sikring for strømkretsens
spenningsnivå.
4. Vekten på kontrollenheten må ikke bæres av
stikkontakten, pluggen eller kablene.
5. Denne ladekabelen skal aldri brukes hvis
den er defekt eller skadet på noen måte.
6. Aldri forsøk å åpne eller reparere denne
ladekabelen. Den inneholder ingen
reparerbare deler – bytt ut ladekabelen hvis
den er skadet. 7.
Aldri nedsenk ladekabelen i vann.
8. Bruk aldri denne ladekabelen med
en skjøteledning, en multistikkontakt,
konverteringsadapter eller en skadet
stikkontakt.
9. Ikke trekk ut kontakten fra veggen for å
stoppe ladingen.
10. Stopp ladingen med én gang ved å
låse og deretter låse opp bilen med
fjernkontrolltasten, hvis ladekabelen eller
stikkontakten føles svært varm ved berøring.
11 . Denne ladekabelen inneholder komponenter
som kan forårsake lysbuer eller gnister. Skal
ikke eksponeres for brannfarlig damp.
12. Denne ladekabelen skal bare brukes på
PEUGEOT-biler.
13. Aldri plugg kabelen inn i et veggstøpsel
(eller trekk den ut) med våte hender. 14.
Ikke tving kontakten dersom den er låst i
bilen.
Etikett for Type 2-kontrollenhet – Status
for indikatorlamper
Indikatorlampens
tilstand
Off


On

Blinker

POWER CHARGE FAULT SymbolBeskrivelse

Ikke koblet til strømforsyningen eller strømmen er
ikke tilgjengelig fra infrastrukturen.


(grønt)


(grønt)


(rød)


Kontrollenheten utfører for øyeblikket en selvtest.

171
Praktisk informasjon

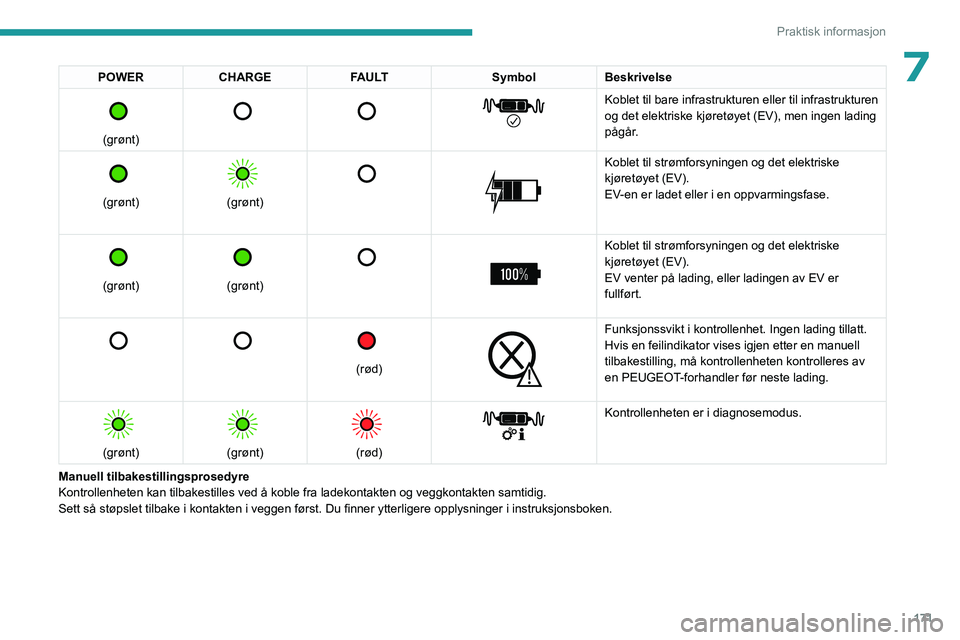

7POWERCHARGE FAULT SymbolBeskrivelse

(grønt)


Koblet til bare infrastrukturen eller til infrastrukturen
og det elektriske kjøretøyet (EV), men ingen lading
pågår.


(grønt)


(grønt)



Koblet til strømforsyningen og det elektriske
kjøretøyet (EV).
EV-en er ladet eller i en oppvarmingsfase.


(grønt)


(grønt)



Koblet til strømforsyningen og det elektriske
kjøretøyet (EV).
EV venter på lading, eller ladingen av EV er
fullført.


(rød)


Funksjonssvikt i kontrollenhet. Ingen lading tillatt.
Hvis en feilindikator vises igjen etter en manuell
tilbakestilling, må kontrollenheten kontrolleres av
en PEUGEOT-forhandler før neste lading.


(grønt)


(grønt)


(rød)


Kontrollenheten er i diagnosemodus.
Manuell tilbakestillingsprosedyre
Kontrollenheten kan tilbakestilles ved å koble fra ladekontakten og v\
eggkontakten samtidig.
Sett så støpslet tilbake i kontakten i veggen først. Du finner ytterligere opplysninger i instruksjonsboken.

172
Praktisk informasjon

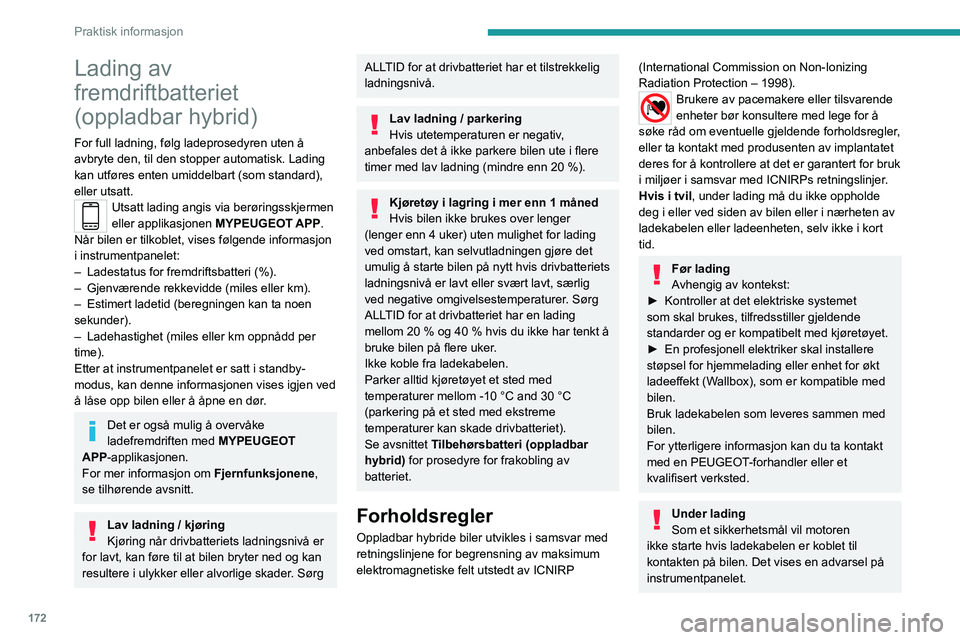

Lading av
fremdriftbatteriet
(oppladbar hybrid)
For full ladning, følg ladeprosedyren uten å
avbryte den, til den stopper automatisk. Lading
kan utføres enten umiddelbart (som standard),
eller utsatt.
Utsatt lading angis via berøringsskjermen
eller applikasjonen MYPEUGEOT APP.
Når bilen er tilkoblet, vises følgende informasjon
i instrumentpanelet:
–

Ladestatus for fremdriftsbatteri (%).
–


Gjenværende rekkevidde (miles eller km).
–


Estimert ladetid (beregningen kan ta noen
sekunder).
–


Ladehastighet (miles eller km oppnådd per
time).
Etter at instrumentpanelet er satt i standby-
modus, kan denne informasjonen vises igjen ved
å låse opp bilen eller å åpne en dør

.
Det er også mulig å overvåke
ladefremdriften med MYPEUGEOT
APP-applikasjonen.
For mer informasjon om

Fjernfunksjonene,
se tilhørende avsnitt.
Lav ladning / kjøring
Kjøring når drivbatteriets ladningsnivå er
for lavt, kan føre til at bilen bryter ned og kan
resultere i ulykker eller alvorlige skader. Sørg
ALLTID for at drivbatteriet har et tilstrekkelig
ladningsnivå.
Lav ladning / parkering
Hvis utetemperaturen er negativ,
anbefales det å ikke parkere bilen ute i flere
timer med lav ladning (mindre enn 20
%).
Kjøretøy i lagring i mer enn 1 måned
Hvis bilen ikke brukes over lenger
(lenger enn 4 uker) uten mulighet for lading
ved omstart, kan selvutladningen gjøre det
umulig å starte bilen på nytt hvis drivbatteriets
ladningsnivå er lavt eller svært lavt, særlig
ved negative omgivelsestemperaturer. Sørg
ALLTID for at drivbatteriet har en lading
mellom 20
% og 40 % hvis du ikke har tenkt å
bruke bilen på flere uker.
Ikke koble fra ladekabelen.
Parker alltid kjøretøyet et sted med
temperaturer mellom -10
°C and 30 °C
(parkering på et sted med ekstreme
temperaturer kan skade drivbatteriet).
Se avsnittet Tilbehørsbatteri (oppladbar
hybrid) for prosedyre for frakobling av
batteriet.
Forholdsregler
Oppladbar hybride biler utvikles i samsvar med
retningslinjene for begrensning av maksimum
elektromagnetiske felt utstedt av ICNIRP
(International Commission on Non-Ionizing
Radiation Protection – 1998).
Brukere av pacemakere eller tilsvarende
enheter bør konsultere med lege for å
søke råd om eventuelle gjeldende forholdsregler,
eller ta kontakt med produsenten av implantatet
deres for å kontrollere at det er garantert for bruk
i miljøer i samsvar med ICNIRPs retningslinjer.
Hvis i tvil, under lading må du ikke oppholde
deg i eller ved siden av bilen eller i nærheten av
ladekabelen eller ladeenheten, selv ikke i kort
tid.
Før lading
Avhengig av kontekst:
â–º

Kontroller at det elektriske systemet
som skal brukes, tilfredsstiller gjeldende
standarder og er kompatibelt med kjøretøyet.
â–º


En profesjonell elektriker skal installere
støpsel for hjemmelading eller enhet for økt
ladeeffekt (W

allbox), som er kompatible med
bilen.
Bruk ladekabelen som leveres sammen med
bilen.
For ytterligere informasjon kan du ta kontakt
med en PEUGEOT-forhandler eller et
kvalifisert verksted.
Under lading
Som et sikkerhetsmål vil motoren
ikke starte hvis ladekabelen er koblet til
kontakten på bilen. Det vises en advarsel på
instrumentpanelet.

173
Praktisk informasjon

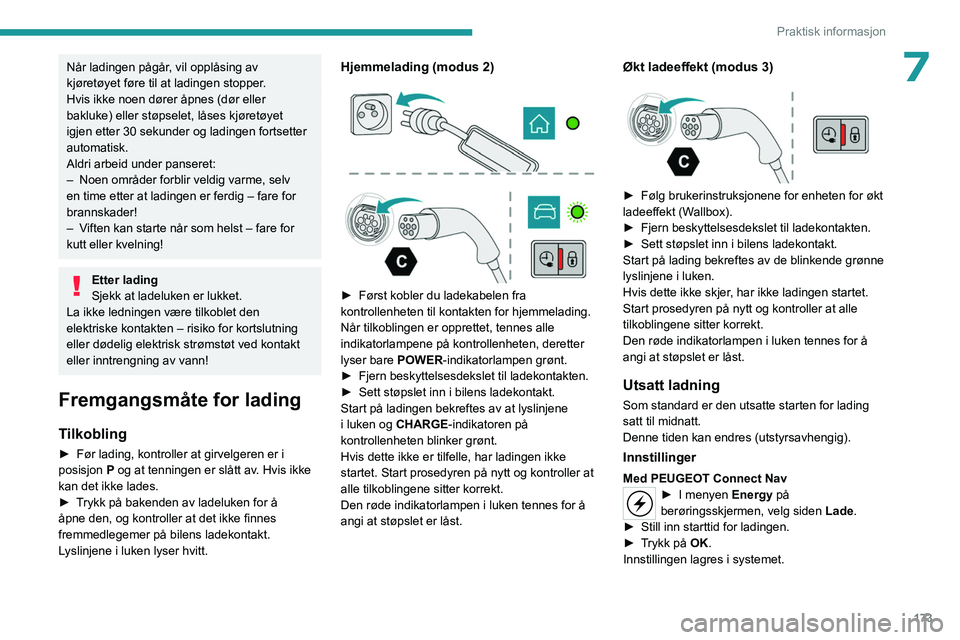

7Når ladingen pågår, vil opplåsing av
kjøretøyet føre til at ladingen stopper.
Hvis ikke noen dører åpnes (dør eller
bakluke) eller støpselet, låses kjøretøyet
igjen etter 30 sekunder og ladingen fortsetter
automatisk.
Aldri arbeid under panseret:
–
Noen områder forblir veldig varme, selv
en time etter at ladingen er ferdig – fare for
brannskader!
–


V
iften kan starte når som helst – fare for
kutt eller kvelning!
Etter lading
Sjekk at ladeluken er lukket.
La ikke ledningen være tilkoblet den
elektriske kontakten – risiko for kortslutning
eller dødelig elektrisk strømstøt ved kontakt
eller inntrengning av vann!
Fremgangsmåte for lading
Tilkobling
► Før lading, kontroller at girvelgeren er i
posisjon P
og at tenningen er slått av. Hvis ikke
kan det ikke lades.
â–º

T
rykk på bakenden av ladeluken for å
Ã¥pne den, og kontroller at det ikke finnes
fremmedlegemer på bilens ladekontakt.
Lyslinjene i luken lyser hvitt.
Hjemmelading (modus 2)



► Først kobler du ladekabelen fra
kontrollenheten til kontakten for hjemmelading.
NÃ¥r tilkoblingen er opprettet, tennes alle
indikatorlampene på kontrollenheten, deretter
lyser bare
POWER-indikatorlampen grønt.
â–º

Fjern beskyttelsesdekslet til ladekontakten.
â–º


Sett støpslet inn i bilens ladekontakt.
Start på ladingen bekreftes av at lyslinjene
i luken og


CHARGE
-indikatoren på
kontrollenheten blinker grønt.
Hvis dette ikke er tilfelle, har ladingen ikke
startet. Start prosedyren på nytt og kontroller at
alle tilkoblingene sitter korrekt.
Den røde indikatorlampen i luken tennes for å
angi at støpslet er låst.
Økt ladeeffekt (modus 3)

► Følg brukerinstruksjonene for enheten for økt
ladeeffekt (W allbox).
â–º

Fjern beskyttelsesdekslet til ladekontakten.
â–º


Sett støpslet inn i bilens ladekontakt.
Start på lading bekreftes av de blinkende grønne
lyslinjene i luken.
Hvis dette ikke skjer

, har ikke ladingen startet.
Start prosedyren på nytt og kontroller at alle
tilkoblingene sitter korrekt.
Den røde indikatorlampen i luken tennes for å
angi at støpslet er låst.
Utsatt ladning
Som standard er den utsatte starten for lading
satt til midnatt.
Denne tiden kan endres (utstyrsavhengig).
Innstillinger
Med PEUGEOT Connect Nav► I menyen Energy på
berøringsskjermen, velg siden Lade.
â–º

Still inn starttid for ladingen.
â–º


T

rykk på OK.
Innstillingen lagres i systemet.

174
Praktisk informasjon

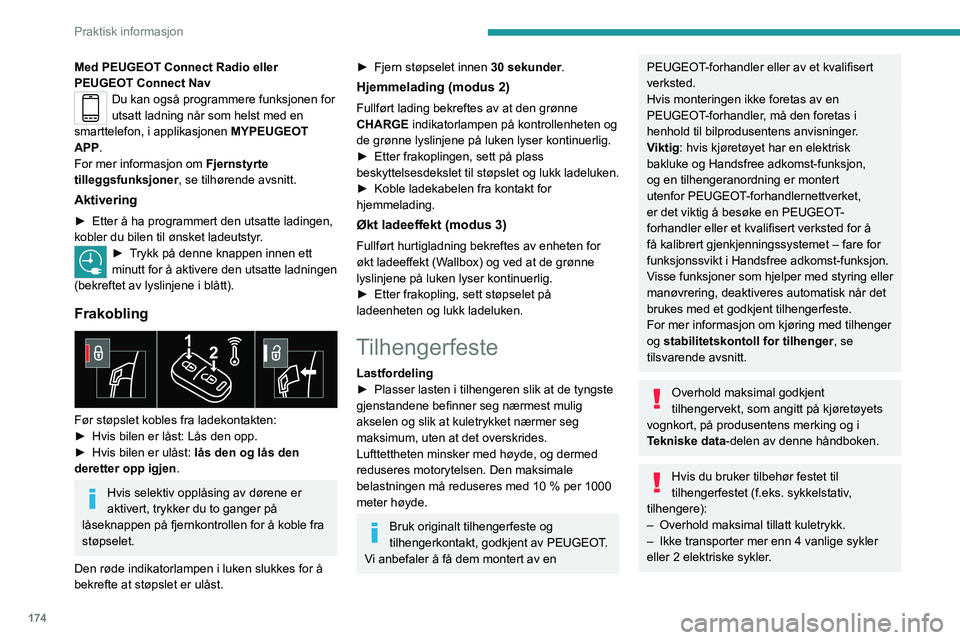

Med PEUGEOT Connect Radio eller
PEUGEOT Connect Nav
Du kan også programmere funksjonen for
utsatt ladning når som helst med en
smarttelefon, i applikasjonen MYPEUGEOT
APP.
For mer informasjon om

Fjernstyrte
tilleggsfunksjoner , se tilhørende avsnitt.
Aktivering
► Etter å ha programmert den utsatte ladingen,
kobler du bilen til ønsket ladeutstyr .
► Trykk på denne knappen innen ett
minutt for å aktivere den utsatte ladningen
(bekreftet av lyslinjene i blått).
Frakobling

Før støpslet kobles fra ladekontakten:
► Hvis bilen er låst: Lås den opp.
â–º

Hvis bilen er ulåst: lås den og lås den
deretter opp igjen .
Hvis selektiv opplåsing av dørene er
aktivert, trykker du to ganger på
låseknappen på fjernkontrollen for å koble fra
støpselet.
Den røde indikatorlampen i luken slukkes for å
bekrefte at støpslet er ulåst.
► Fjern støpselet innen 30 sekunder .
Hjemmelading (modus 2)
Fullført lading bekreftes av at den grønne
CHARGE indikatorlampen på kontrollenheten og
de grønne lyslinjene på luken lyser kontinuerlig.
â–º

Etter frakoplingen, sett på plass
beskyttelsesdekslet til støpslet og lukk ladeluken.
â–º


Koble ladekabelen fra kontakt for
hjemmelading.
Økt ladeeffekt (modus 3)
Fullført hurtigladning bekreftes av enheten for
økt ladeeffekt (Wallbox) og ved at de grønne
lyslinjene på luken lyser kontinuerlig.
â–º

Etter frakopling, sett støpselet på
ladeenheten og lukk ladeluken.
Tilhengerfeste
Lastfordeling
â–º Plasser lasten i tilhengeren slik at de tyngste
gjenstandene befinner seg nærmest mulig
akselen og slik at kuletrykket nærmer seg
maksimum, uten at det overskrides.
Lufttettheten minsker med høyde, og dermed
reduseres motorytelsen. Den maksimale
belastningen må reduseres med 10 % per 1000
meter høyde.
Bruk originalt tilhengerfeste og
tilhengerkontakt, godkjent av PEUGEOT.
Vi anbefaler å få dem montert av en
PEUGEOT-forhandler eller av et kvalifisert
verksted.
Hvis monteringen ikke foretas av en
PEUGEOT-forhandler, må den foretas i
henhold til bilprodusentens anvisninger.
Viktig: hvis kjøretøyet har en elektrisk
bakluke og Handsfree adkomst-funksjon,
og en tilhengeranordning er montert
utenfor PEUGEOT-forhandlernettverket,
er det viktig å besøke en PEUGEOT-
forhandler eller et kvalifisert verksted for å
få kalibrert gjenkjenningssystemet – fare for
funksjonssvikt i Handsfree adkomst-funksjon.
Visse funksjoner som hjelper med styring eller
manøvrering, deaktiveres automatisk når det
brukes med et godkjent tilhengerfeste.
For mer informasjon om kjøring med tilhenger
og
stabilitetskontoll for tilhenger , se
tilsvarende avsnitt.
Overhold maksimal godkjent
tilhengervekt, som angitt på kjøretøyets
vognkort, på produsentens merking og i
Tekniske data-delen av denne håndboken.
Hvis du bruker tilbehør festet til
tilhengerfestet (f.eks. sykkelstativ,
tilhengere):
–

Overhold maksimal tillatt kuletrykk.
–


Ikke transporter mer enn 4 vanlige sykler
eller 2 elektriske sykler

.

175
Praktisk informasjon

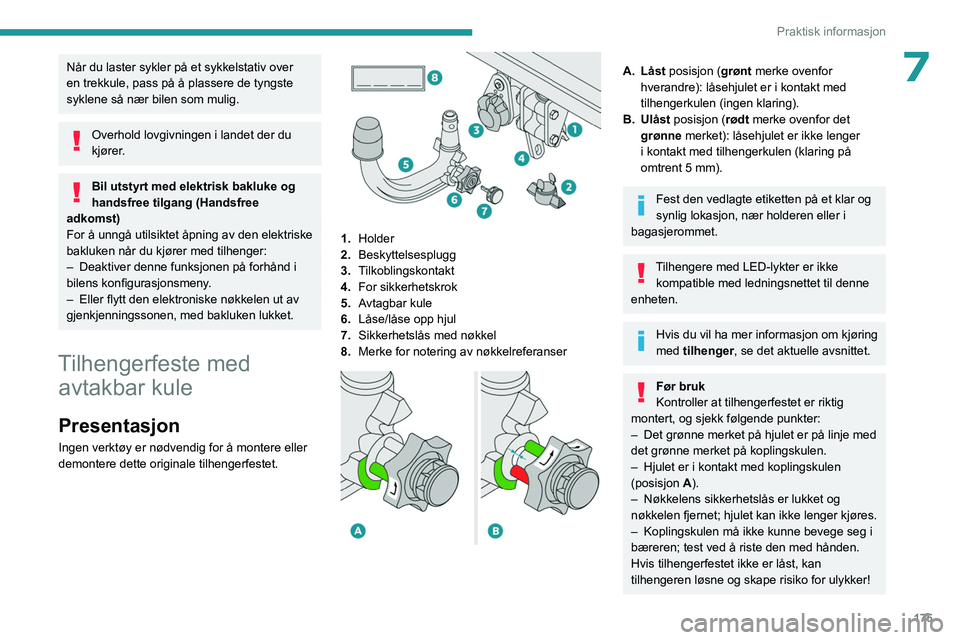

7Når du laster sykler på et sykkelstativ over
en trekkule, pass på å plassere de tyngste
syklene så nær bilen som mulig.
Overhold lovgivningen i landet der du
kjører.
Bil utstyrt med elektrisk bakluke og
handsfree tilgang (Handsfree
adkomst)
For å unngå utilsiktet åpning av den elektriske
bakluken når du kjører med tilhenger:
–

Deaktiver denne funksjonen på forhånd i
bilens konfigurasjonsmeny

.
–

Eller flytt den elektroniske nøkkelen ut av
gjenkjenningssonen, med bakluken lukket.
Tilhengerfeste med avtakbar kule
Presentasjon
Ingen verktøy er nødvendig for å montere eller
demontere dette originale tilhengerfestet.


1. Holder
2. Beskyttelsesplugg
3. Tilkoblingskontakt
4. For sikkerhetskrok
5. Avtagbar kule
6. Låse/låse opp hjul
7. Sikkerhetslås med nøkkel
8. Merke for notering av nøkkelreferanser


A. Låst posisjon ( grønt merke ovenfor
hverandre): låsehjulet er i kontakt med
tilhengerkulen (ingen klaring).
B. Ulåst posisjon ( rødt merke ovenfor det
grønne merket): låsehjulet er ikke lenger
i kontakt med tilhengerkulen (klaring på
omtrent 5 mm).
Fest den vedlagte etiketten på et klar og
synlig lokasjon, nær holderen eller i
bagasjerommet.
Tilhengere med LED-lykter er ikke kompatible med ledningsnettet til denne
enheten.
Hvis du vil ha mer informasjon om kjøring
med tilhenger, se det aktuelle avsnittet.
Før bruk
Kontroller at tilhengerfestet er riktig
montert, og sjekk følgende punkter:
–

Det grønne merket på hjulet er på linje med
det grønne merket på koplingskulen.
–


Hjulet er i kontakt med koplingskulen
(posisjon A

).
–

Nøkkelens sikkerhetslås er lukket og
nøkkelen fjernet; hjulet kan ikke lenger kjøres.
–


Koplingskulen må ikke kunne bevege seg i
bæreren; test ved å riste den med hånden.
Hvis tilhengerfestet ikke er låst, kan
tilhengeren løsne og skape risiko for ulykker!

176
Praktisk informasjon

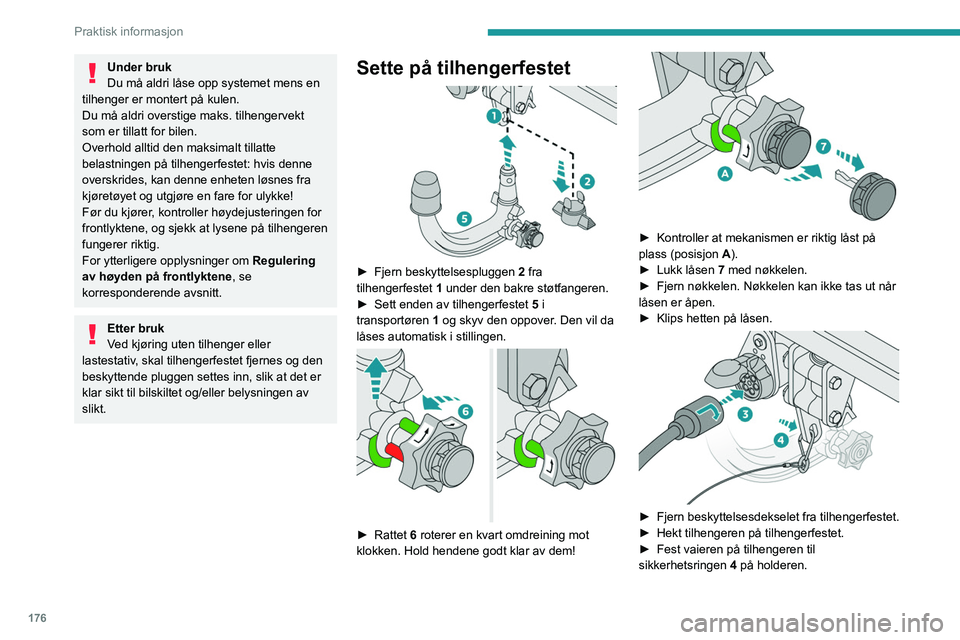

Under bruk
Du må aldri låse opp systemet mens en
tilhenger er montert på kulen.
Du må aldri overstige maks. tilhengervekt
som er tillatt for bilen.
Overhold alltid den maksimalt tillatte
belastningen på tilhengerfestet: hvis denne
overskrides, kan denne enheten løsnes fra
kjøretøyet og utgjøre en fare for ulykke!
Før du kjører, kontroller høydejusteringen for
frontlyktene, og sjekk at lysene på tilhengeren
fungerer riktig.
For ytterligere opplysninger om Regulering
av høyden på frontlyktene, se
korresponderende avsnitt.
Etter bruk
Ved kjøring uten tilhenger eller
lastestativ, skal tilhengerfestet fjernes og den
beskyttende pluggen settes inn, slik at det er
klar sikt til bilskiltet og/eller belysningen av
slikt.
Sette på tilhengerfestet

â–º Fjern beskyttelsespluggen 2 fra
tilhengerfestet 1 under den bakre støtfangeren.
â–º

Sett enden av tilhengerfestet 5

i
transportøren 1 og skyv den oppover. Den vil da
låses automatisk i stillingen.


â–º Rattet 6 roterer en kvart omdreining mot
klokken. Hold hendene godt klar av dem!


► Kontroller at mekanismen er riktig låst på
plass (posisjon A
).
â–º

Lukk låsen 7

med nøkkelen.
â–º

Fjern nøkkelen. Nøkkelen kan ikke tas ut når
låsen er åpen.
â–º


Klips hetten på låsen.

â–º Fjern beskyttelsesdekselet fra tilhengerfestet.
► Hekt tilhengeren på tilhengerfestet.
â–º

Fest vaieren på tilhengeren til
sikkerhetsringen 4

på holderen.

177
Praktisk informasjon
7► Plugg inn tilhengerens støpsel og drei den
en kvart omdreining for å koble støpselet til
kontakten
3 på transportøren.
Ta av tilhengerfestet
► Ta tak i tilhengerstøpselet, vri en kvart
omdreining og trekk for å koble den fra kontakten
3 på holderen.
â–º

Løsne tilhengerens sikkerhetskabel fra
festeøyet

4 på holderen.
â–º

Hekt tilhengeren av hengerfestet.
â–º


Sett på beskyttelsesdekselet over
tilhengerfestet.
â–º


T
a hetten av låsen og press den på
nøkkelhodet.


► Før nøkkelen inn i låsen 7 .
► Åpne låsen med nøkkelen.

â–º Hold tilhengerfestet 5 fast med den ene
hånden og bruk den andre hånden til å trekke i
og deretter dreie hjulet 6 så langt det går med
klokka. Ikke slipp hjulet.
â–º

T
rekk tilhengerfestet ut fra holderen 1.
â–º

Slipp hjulet. Det låses automatisk i den ulåste
posisjonen (posisjon B

).


► Monter beskyttelsesstøpselet 2 på holderen
1.
â–º

Legg tilhengerfestet i posen sin for å beskytte
det mot slag og skitt.
Vedlikehold
Riktig bruk er bare mulig når tilhengerfestet og
holderen holdes rene.
Før du vasker bilen med høytrykksspyler,
må du ta av tilhengerfestet og sette inn
beskyttelsespluggen i den tilhørende holderen.
Arbeid på tilhengerfestet
Kontakt en PEUGEOT-forhandler eller et
kvalifisert verksted.
Takbøyler
Av sikkerhetsgrunner, for å unngå skader på taket, skal man kun bruke
tverrgående takstativ som er godkjent for
bilen.
Følg instruksjonene for montering og
bruk
i brukerveiledningen som følger med
takstativet.
Maksimal belastning fordelt på det
tverrgående takstativet med en
lastehøyde som ikke overskrider 40 cm (ikke
medregnet sykkelstativ): 80
kg.
Denne verdien kan variere, og du må derfor
se hvilken maksimal belastning som er
oppført i dokumentasjonen som fulgte med
takbøylene.
Hvis høyden overskrider 40 cm, må du
tilpasse kjørehastigheten etter veiforholdene

178

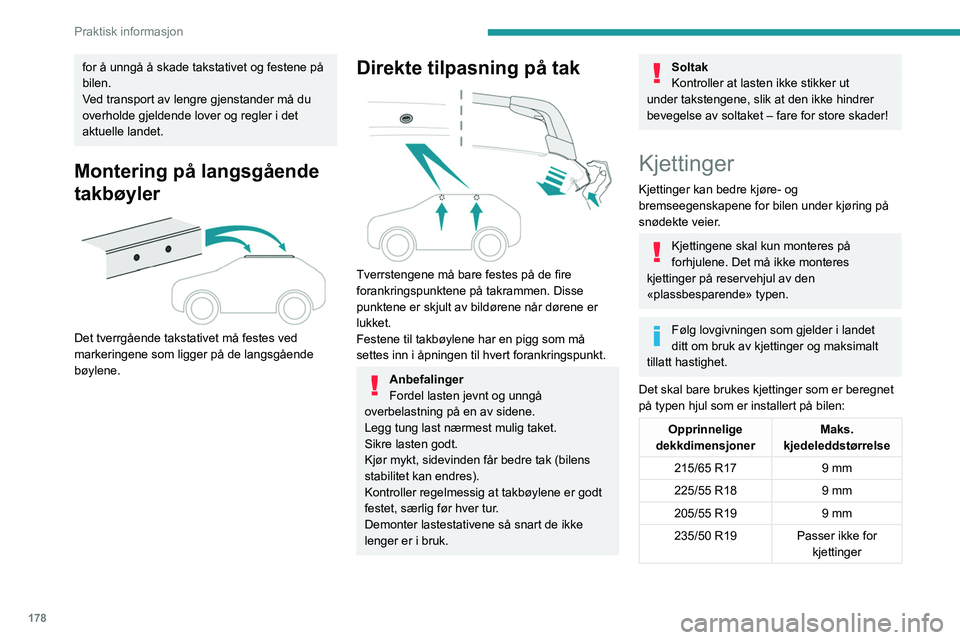

Praktisk informasjon
for å unngå å skade takstativet og festene på
bilen.
Ved transport av lengre gjenstander må du
overholde gjeldende lover og regler i det
aktuelle landet.
Montering på langsgående
takbøyler


Det tverrgående takstativet må festes ved
markeringene som ligger på de langsgående
bøylene.
Direkte tilpasning på tak

Tverrstengene må bare festes på de fire
forankringspunktene på takrammen. Disse
punktene er skjult av bildørene når dørene er
lukket.
Festene til takbøylene har en pigg som må
settes inn i åpningen til hvert forankringspunkt.
Anbefalinger
Fordel lasten jevnt og unngå
overbelastning på en av sidene.
Legg tung last nærmest mulig taket.
Sikre lasten godt.
Kjør mykt, sidevinden får bedre tak (bilens
stabilitet kan endres).
Kontroller regelmessig at takbøylene er godt
festet, særlig før hver tur.
Demonter lastestativene så snart de ikke
lenger er i bruk.
Soltak
Kontroller at lasten ikke stikker ut
under takstengene, slik at den ikke hindrer
bevegelse av soltaket – fare for store skader!
Kjettinger
Kjettinger kan bedre kjøre- og
bremseegenskapene for bilen under kjøring på
snødekte veier.
Kjettingene skal kun monteres på
forhjulene. Det må ikke monteres
kjettinger på reservehjul av den
«plassbesparende» typen.
Følg lovgivningen som gjelder i landet
ditt om bruk av kjettinger og maksimalt
tillatt hastighet.
Det skal bare brukes kjettinger som er beregnet
på typen hjul som er installert på bilen:
Opprinnelige
dekkdimensjoner Maks.
kjedeleddstørrelse
215/65 R17 9 mm
225/55 R18 9 mm
205/55 R19 9 mm
235/50 R19 Passer ikke for kjettinger
