229
In caso di panne

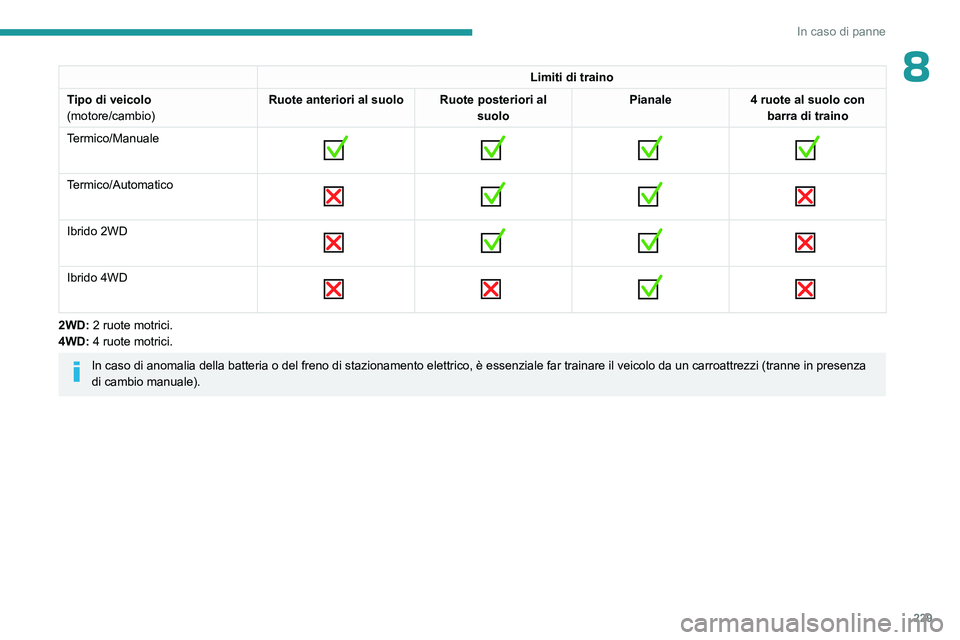

8Limiti di traino
Tipo di veicolo
(motore/cambio) Ruote anteriori al suolo Ruote posteriori al
suoloPianale
4 ruote al suolo con
barra di traino
Termico/Manuale


Termico/Automatico

Ibrido 2WD

Ibrido 4WD

2WD: 2 ruote motrici.
4WD: 4 ruote motrici.
In caso di anomalia della batteria o del freno di stazionamento elettric\
o, è essenziale far trainare il veicolo da un carroattrezzi (tranne in pres\
enza
di cambio manuale).

230
In caso di panne

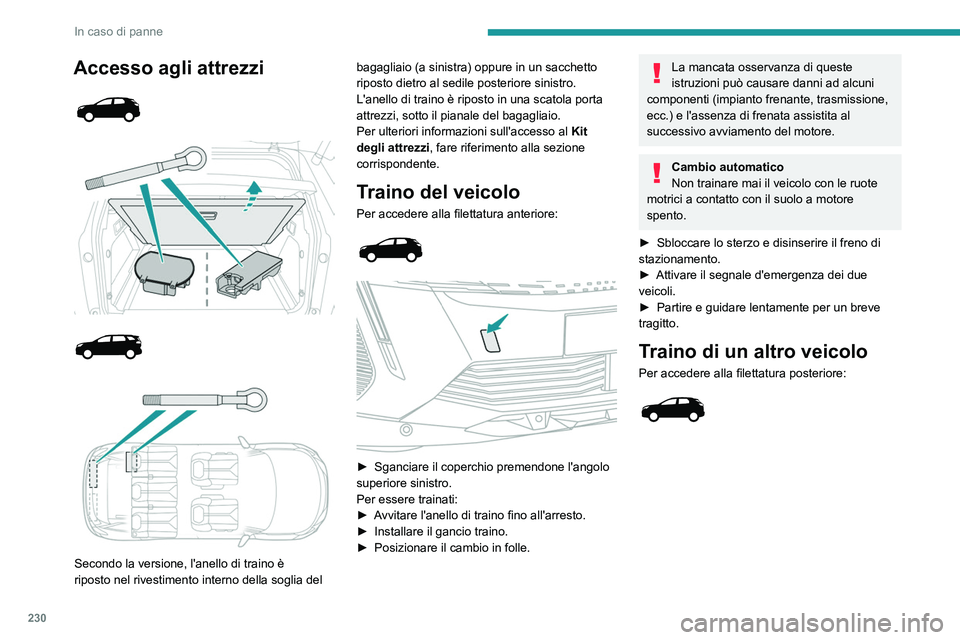

Accesso agli attrezzi







Secondo la versione, l'anello di traino è
riposto nel rivestimento interno della soglia del bagagliaio (a sinistra) oppure in un sacchetto
riposto dietro al sedile posteriore sinistro.
L'anello di traino è riposto in una scatola porta
attrezzi, sotto il pianale del bagagliaio.
Per ulteriori informazioni sull'accesso al
Kit
degli attrezzi, fare riferimento alla sezione
corrispondente.
Traino del veicolo
Per accedere alla filettatura anteriore:



► Sganciare il coperchio premendone l'angolo
superiore sinistro.
Per essere trainati:
►

A
vvitare l'anello di traino fino all'arresto.
►

Installare il gancio traino.
►


Posizionare il cambio in folle.
La mancata osservanza di queste
istruzioni può causare danni ad alcuni
componenti (impianto frenante, trasmissione,
ecc.) e l'assenza di frenata assistita
al
successivo avviamento del motore.
Cambio automatico
Non trainare mai il veicolo con le ruote
motrici a contatto con il suolo a motore
spento.
►

Sbloccare lo sterzo e disinserire il freno di
stazionamento.
►


Attivare il segnale d'emergenza dei due
veicoli.
►


Partire e guidare lentamente per un breve
tragitto.
Traino di un altro veicolo
Per accedere alla filettatura posteriore:

231
In caso di panne
8

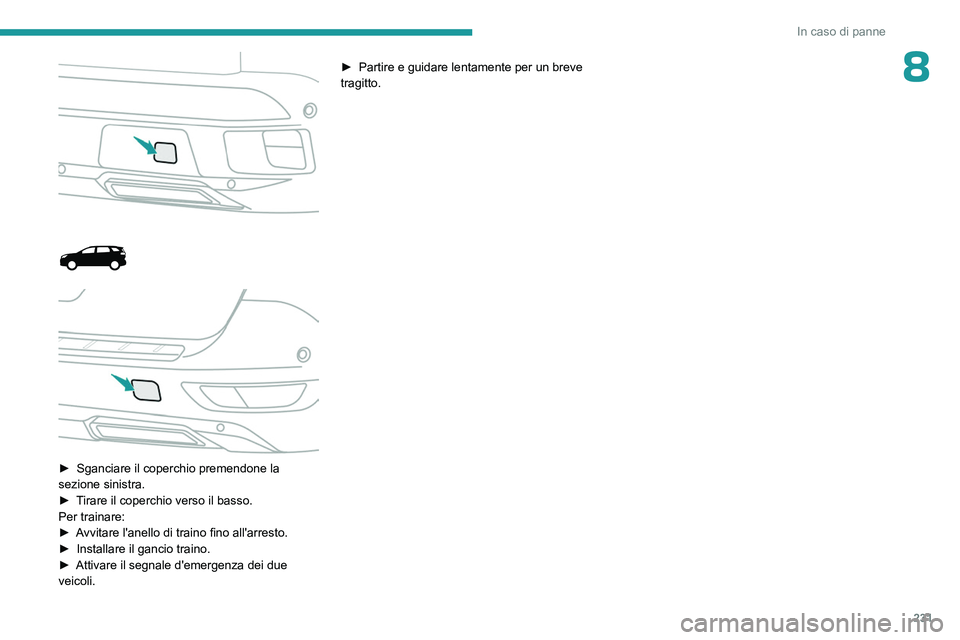

► Sganciare il coperchio premendone la
sezione sinistra.
►

T
irare il coperchio verso il basso.
Per trainare:
►

A
vvitare l'anello di traino fino all'arresto.
►

Installare il gancio traino.
►


Attivare il segnale d'emergenza dei due
veicoli. ►


Partire e guidare lentamente per un breve
tragitto.

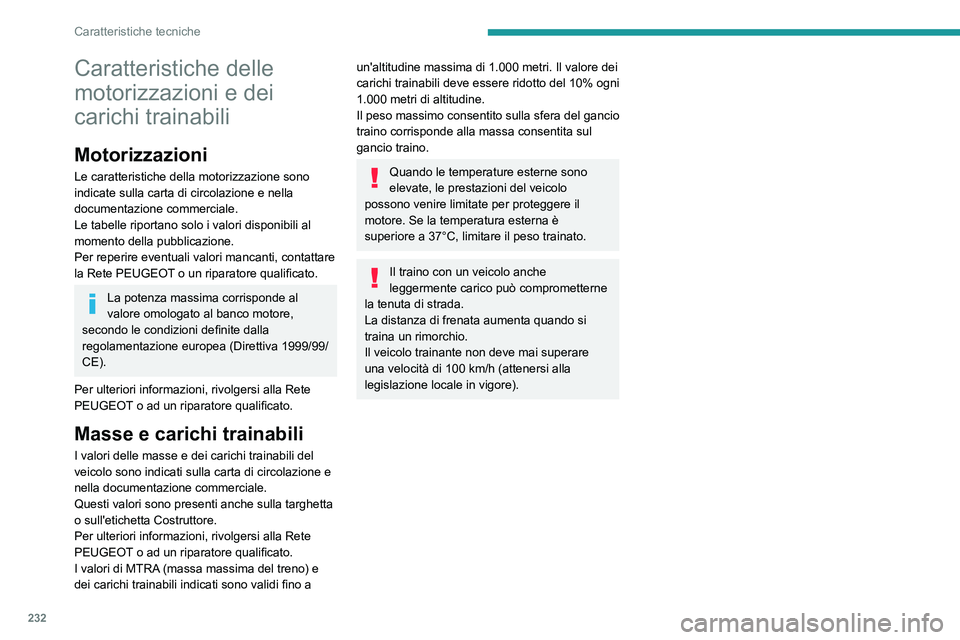

232
Caratteristiche tecniche
Caratteristiche delle
motorizzazioni e dei
carichi trainabili
Motorizzazioni
Le caratteristiche della motorizzazione sono
indicate sulla carta di circolazione e nella
documentazione commerciale.
Le tabelle riportano solo i valori disponibili al
momento della pubblicazione.
Per reperire eventuali valori mancanti, contattare
la Rete PEUGEOT o un riparatore qualificato.
La potenza massima corrisponde al
valore omologato al banco motore,
secondo le condizioni definite dalla
regolamentazione europea (Direttiva 1999/99/
CE).
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Masse e carichi trainabili
I valori delle masse e dei carichi trainabili del
veicolo sono indicati sulla carta di circolazione e
nella documentazione commerciale.
Questi valori sono presenti anche sulla targhetta
o sull'etichetta Costruttore.
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
I valori di MTRA (massa massima del treno) e
dei carichi trainabili indicati sono validi fino a
un'altitudine massima di 1.000 metri. Il valore dei
carichi trainabili deve essere ridotto del 10% ogni
1.000 metri di altitudine.
Il peso massimo consentito sulla sfera del gancio
traino corrisponde alla massa consentita sul
gancio traino.
Quando le temperature esterne sono
elevate, le prestazioni del veicolo
possono venire limitate per proteggere il
motore. Se la temperatura esterna è
superiore a 37°C, limitare il peso trainato.
Il traino con un veicolo anche
leggermente carico può comprometterne
la tenuta di strada.
La distanza di frenata aumenta quando si
traina un rimorchio.
Il veicolo trainante non deve mai superare
una velocità di 100
km/h (attenersi alla
legislazione locale in vigore).

233
Caratteristiche tecniche

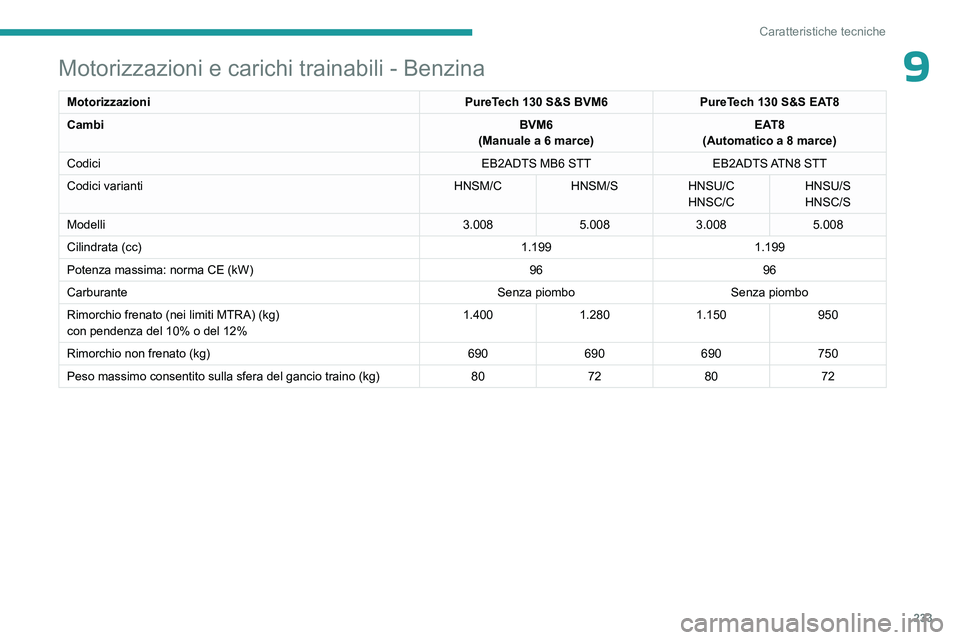

9Motorizzazioni e carichi trainabili - Benzina
MotorizzazioniPureTech 130 S&S BVM6PureTech 130 S&S EAT8
Cambi BVM6
(Manuale a 6 marce) EAT8
(Automatico a 8 marce)
Codici EB2ADTS MB6 STTEB2ADTS ATN8 STT
Codici varianti HNSM/CHNSM/SHNSU/C
HNSC/CHNSU/S
HNSC/S
Modelli 3.0085.0083.0085.008
Cilindrata (cc) 1.1991.199
Potenza massima: norma CE (kW) 9696
Carburante Senza piomboSenza piombo
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 1.400
1.2801.150 950
Rimorchio non frenato (kg) 690690690750
Peso massimo consentito sulla sfera del gancio traino (kg) 80728072

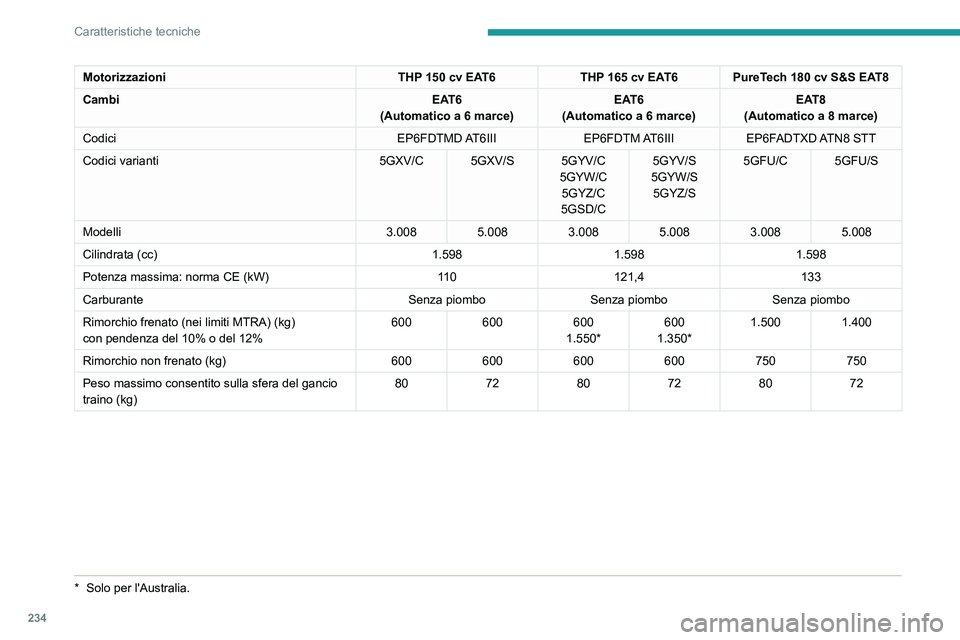

234
Caratteristiche tecniche
MotorizzazioniTHP 150 cv EAT6THP 165 cv EAT6 PureTech 180 cv S&S EAT8
Cambi EAT6
(Automatico a 6 marce) EAT6
(Automatico a 6 marce) EAT8
(Automatico a 8 marce)
Codici EP6FDTMD AT6IIIEP6FDTM AT6IIIEP6FADTXD ATN8 STT
Codici varianti 5GXV/C 5GXV/S 5GYV/C
5GYW/C5GYZ/C
5GSD/C 5GYV/S
5GYW/S 5GYZ/S 5GFU/C 5GFU/S
Modelli 3.0085.0083.0085.0083.0085.008
Cilindrata (cc) 1.5981.5981.598
Potenza massima: norma CE (kW) 11 0121,4 133
Carburante Senza piomboSenza piomboSenza piombo
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 600
600600
1.550* 600
1.350* 1.500
1.400
Rimorchio non frenato (kg) 600600600600750750
Peso massimo consentito sulla sfera del gancio
traino (kg) 80
7280728072
* Solo per l'Australia.

235
Caratteristiche tecniche

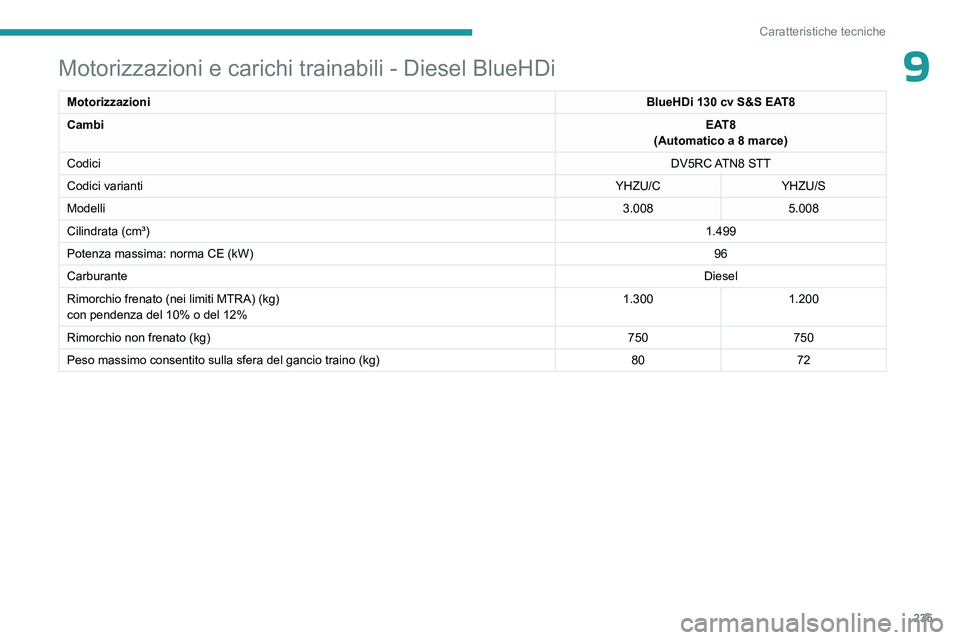

9Motorizzazioni e carichi trainabili - Diesel BlueHDi
MotorizzazioniBlueHDi 130 cv S&S EAT8
Cambi EAT8
(Automatico a 8 marce)
Codici DV5RC ATN8 STT
Codici varianti YHZU/CYHZU/S
Modelli 3.0085.008
Cilindrata (cm³) 1.499
Potenza massima: norma CE (kW) 96
Carburante Diesel
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 1.300
1.200
Rimorchio non frenato (kg) 750750
Peso massimo consentito sulla sfera del gancio traino (kg) 8072

236
Caratteristiche tecniche

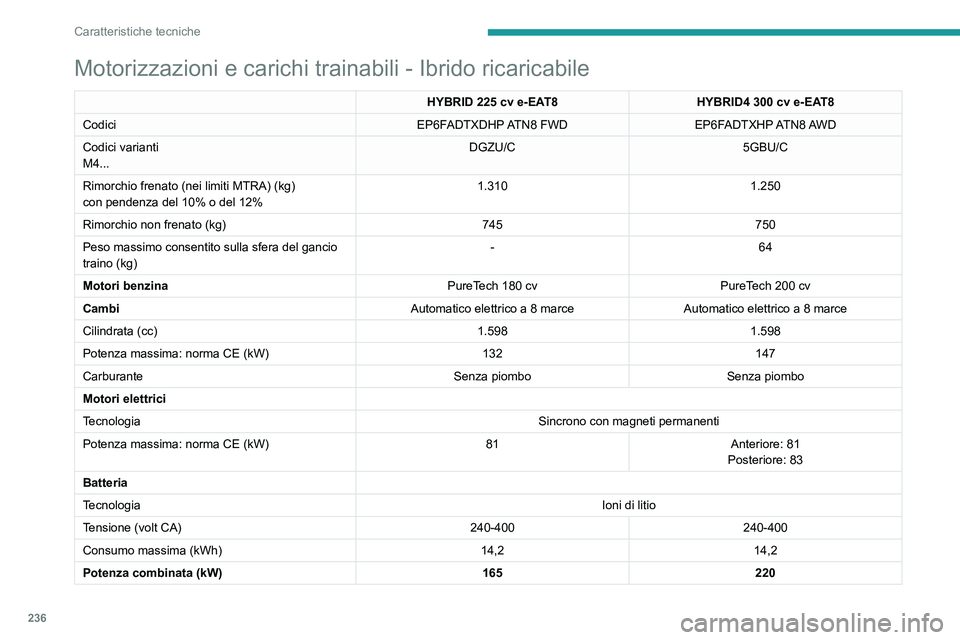

Motorizzazioni e carichi trainabili - Ibrido ricaricabile
HYBRID 225 cv e-EAT8HYBRID4 300 cv e-EAT8
Codici EP6FADTXDHP ATN8 FWDEP6FADTXHP ATN8 AWD
Codici varianti
M4... DGZU/C
5GBU/C
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 1.310
1.250
Rimorchio non frenato (kg) 745750
Peso massimo consentito sulla sfera del gancio
traino (kg) -
64
Motori benzina PureTech 180 cvPureTech 200 cv
Cambi Automatico elettrico a 8 marceAutomatico elettrico a 8 marce
Cilindrata (cc) 1.5981.598
Potenza massima: norma CE (kW) 132147
Carburante Senza piomboSenza piombo
Motori elettrici
Tecnologia Sincrono con magneti permanenti
Potenza massima: norma CE (kW) 81Anteriore: 81
Posteriore: 83
Batteria
Tecnologia Ioni di litio
Tensione (volt CA) 240-400240-400
Consumo massima

(kWh) 14,214,2
Potenza combinata (kW) 165220

237
Caratteristiche tecniche

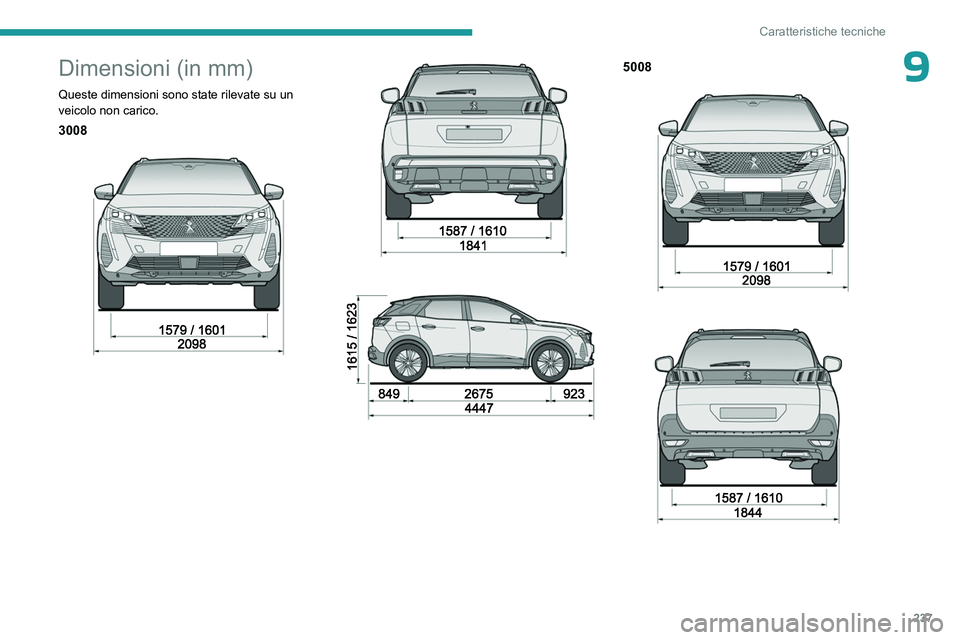

9Dimensioni (in mm)
Queste dimensioni sono state rilevate su un
veicolo non carico.
3008



5008

238
Caratteristiche tecniche

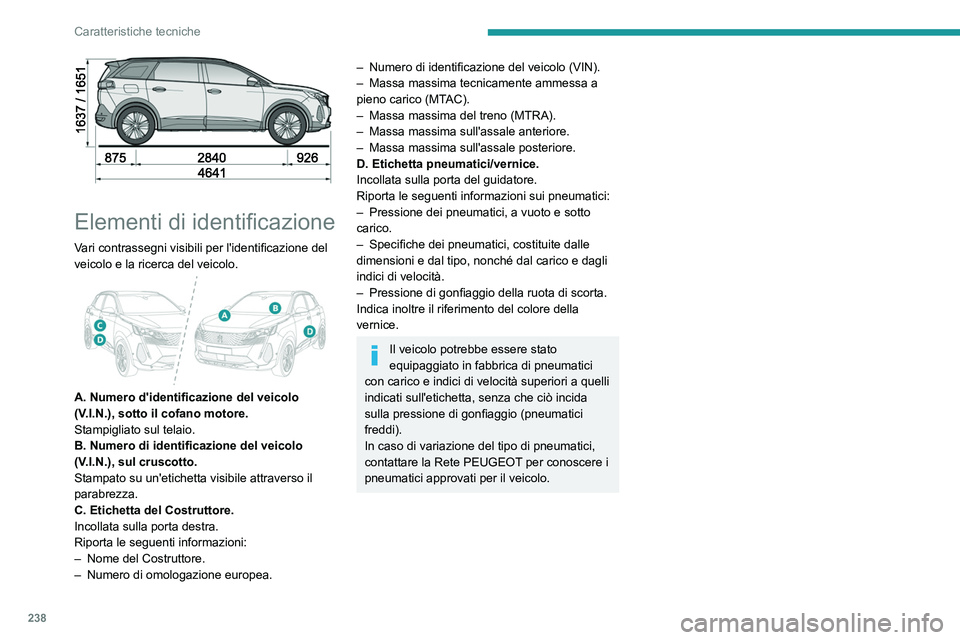

Elementi di identificazione
Vari contrassegni visibili per l'identificazione del
veicolo e la ricerca del veicolo.


A. Numero d'identificazione del veicolo
(V.I.N.), sotto il cofano motore.
Stampigliato sul telaio.
B. Numero di identificazione del veicolo
(V.I.N.), sul cruscotto.
Stampato su un'etichetta visibile attraverso il
parabrezza.
C. Etichetta del Costruttore.
Incollata sulla porta destra.
Riporta le seguenti informazioni:
–

Nome del Costruttore.
–


Numero di omologazione europea.
– Numero di identificazione del veicolo (VIN).
– Massa massima tecnicamente ammessa a
pieno carico (MT
AC).
–

Massa massima del treno (MTRA).
–


Massa massima sull'assale anteriore.
–


Massa massima sull'assale posteriore.
D. Etichetta pneumatici/vernice.
Incollata sulla porta del guidatore.
Riporta le seguenti informazioni sui pneumatici:
–


Pressione dei pneumatici, a vuoto e sotto
carico.
–


Specifiche dei pneumatici, costituite dalle
dimensioni e dal tipo, nonché dal carico e dagli
indici di velocità.
–


Pressione di gonfiaggio della ruota di scorta.
Indica inoltre il riferimento del colore della
vernice.
Il veicolo potrebbe essere stato
equipaggiato in fabbrica di pneumatici
con carico e indici di velocità superiori a quelli
indicati sull'etichetta, senza che ciò incida
sulla pressione di gonfiaggio (pneumatici
freddi).
In caso di variazione del tipo di pneumatici,
contattare la Rete PEUGEOT per conoscere i
pneumatici approvati per il veicolo.
