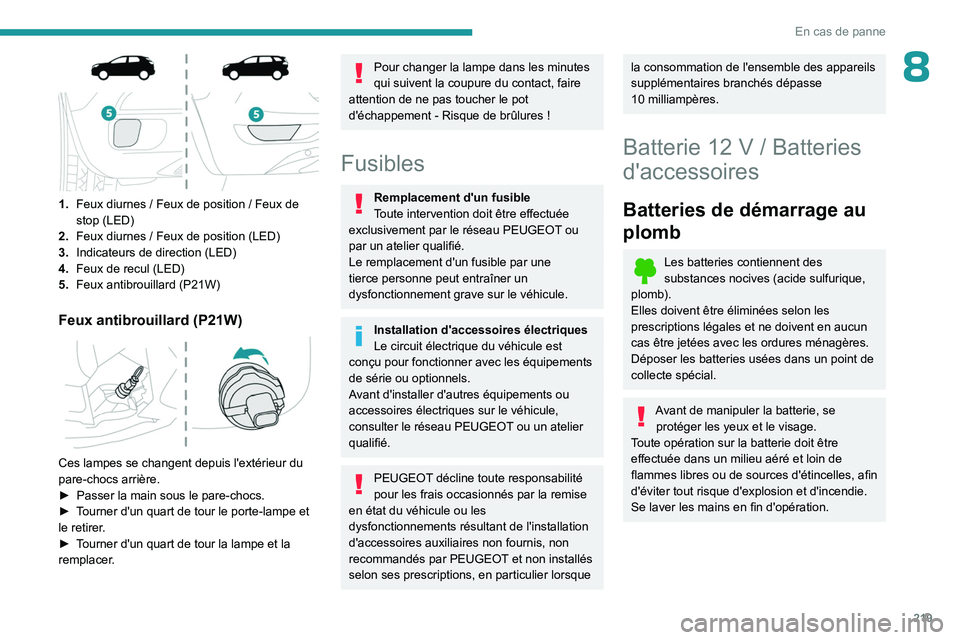

PEUGEOT 5008 2023 Manuel du propriétaire (in French)

219
En cas de panne
8

1.Feux diurnes / Feux de position / Feux de
stop (LED)
2. Feux diurnes
/ Feux de position (LED)
3. Indicateurs de direction (LED)
4. Feux de recul (LED)
5. Feux antibrouillard (P21W)
Feux antibrouillard (P21W)

Ces lampes se changent depuis l'extérieur du
pare-chocs arrière.
â–º

Passer la main sous le pare-chocs.
â–º


T
ourner d'un quart de tour le porte-lampe et
le retirer.
â–º

T
ourner d'un quart de tour la lampe et la
remplacer.
Pour changer la lampe dans les minutes
qui suivent la coupure du contact, faire
attention de ne pas toucher le pot
d'échappement
- Risque de brûlures !
Fusibles
Remplacement d'un fusible
Toute intervention doit être effectuée
exclusivement par le réseau PEUGEOT ou
par un atelier qualifié.
Le remplacement d'un fusible par une
tierce personne peut entraîner un
dysfonctionnement grave sur le véhicule.
Installation d'accessoires électriques
Le circuit électrique du véhicule est
conçu pour fonctionner avec les équipements
de série ou optionnels.
Avant d'installer d'autres équipements ou
accessoires électriques sur le véhicule,
consulter le réseau PEUGEOT ou un atelier
qualifié.
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la remise
en état du véhicule ou les
dysfonctionnements résultant de l'installation
d'accessoires auxiliaires non fournis, non
recommandés par PEUGEOT et non installés
selon ses prescriptions, en particulier lorsque
la consommation de l'ensemble des appareils
supplémentaires branchés dépasse
10
milliampères.
Batterie 12 V / Batteries
d'accessoires
Batteries de démarrage au
plomb
Les batteries contiennent des
substances nocives (acide sulfurique,
plomb).
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en aucun
cas être jetées avec les ordures ménagères.
Déposer les batteries usées dans un point de
collecte spécial.
Avant de manipuler la batterie, se protéger les yeux et le visage.
Toute opération sur la batterie doit être
effectuée dans un milieu aéré et loin de
flammes libres ou de sources d'étincelles, afin
d'éviter tout risque d'explosion et d'incendie.
Se laver les mains en fin d'opération.

220
En cas de panne

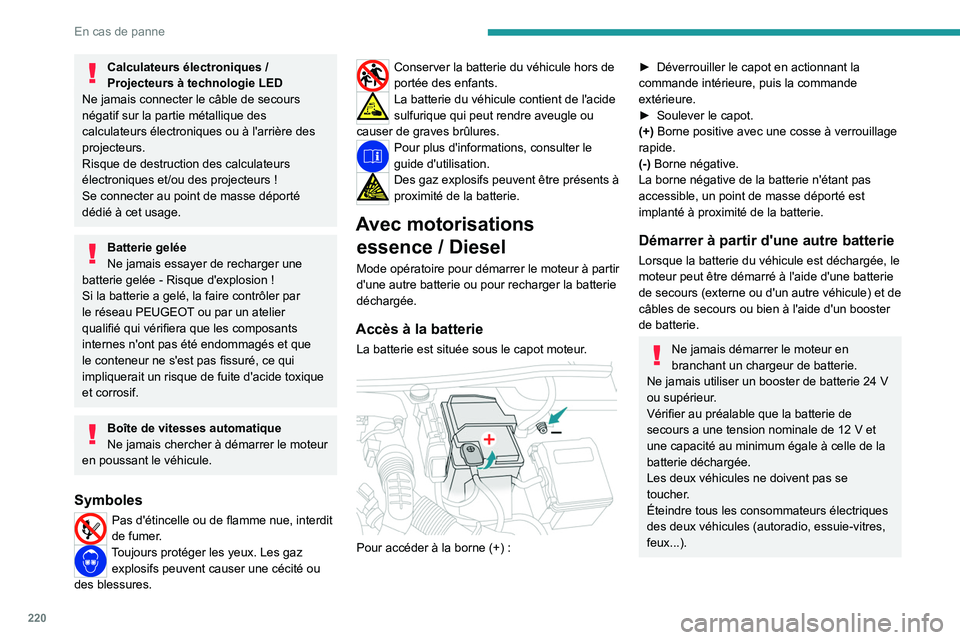

Calculateurs électroniques /
Projecteurs à technologie LED
Ne jamais connecter le câble de secours
négatif sur la partie métallique des
calculateurs électroniques ou à l'arrière des
projecteurs.
Risque de destruction des calculateurs
électroniques et/ou des projecteurs
!
Se connecter au point de masse déporté
dédié à cet usage.
Batterie gelée
Ne jamais essayer de recharger une
batterie gelée
- Risque d'explosion !
Si la batterie a gelé, la faire contrôler par
le réseau PEUGEOT ou par un atelier
qualifié qui vérifiera que les composants
internes n'ont pas été endommagés et que
le conteneur ne s'est pas fissuré, ce qui
impliquerait un risque de fuite d'acide toxique
et corrosif.
Boîte de vitesses automatique
Ne jamais chercher à démarrer le moteur
en poussant le véhicule.
Symboles
Pas d'étincelle ou de flamme nue, interdit
de fumer.
Toujours protéger les yeux. Les gaz explosifs peuvent causer une cécité ou
des blessures.
Conserver la batterie du véhicule hors de
portée des enfants.
La batterie du véhicule contient de l'acide
sulfurique qui peut rendre aveugle ou
causer de graves brûlures.
Pour plus d'informations, consulter le
guide d'utilisation.
Des gaz explosifs peuvent être présents à
proximité de la batterie.
Avec motorisations essence / Diesel
Mode opératoire pour démarrer le moteur à partir
d'une autre batterie ou pour recharger la batterie
déchargée.
Accès à la batterie
La batterie est située sous le capot moteur.

Pour accéder à la borne (+) :
► Déverrouiller le capot en actionnant la
commande intérieure, puis la commande
extérieure.
â–º

Soulever le capot.
(+)

Borne positive avec une cosse à verrouillage
rapide.
(-) Borne négative.
La borne négative de la batterie n'étant pas
accessible, un point de masse déporté est
implanté à proximité de la batterie.
Démarrer à partir d'une autre batterie
Lorsque la batterie du véhicule est déchargée, le
moteur peut être démarré à l'aide d'une batterie
de secours (externe ou d'un autre véhicule) et de
câbles de secours ou bien à l'aide d'un booster
de batterie.
Ne jamais démarrer le moteur en
branchant un chargeur de batterie.
Ne jamais utiliser un booster de batterie 24
V
ou supérieur.
Vérifier au préalable que la batterie de
secours a une tension nominale de 12
V et
une capacité au minimum égale à celle de la
batterie déchargée.
Les deux véhicules ne doivent pas se
toucher.
Éteindre tous les consommateurs électriques
des deux véhicules (autoradio, essuie-vitres,
feux...).

221
En cas de panne

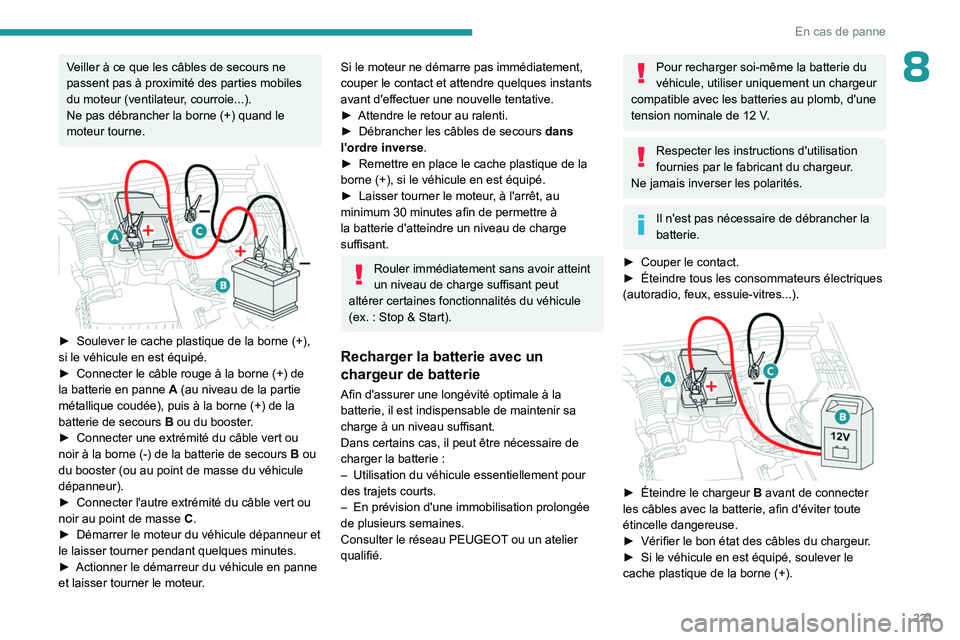

8Veiller à ce que les câbles de secours ne
passent pas à proximité des parties mobiles
du moteur (ventilateur, courroie...).
Ne pas débrancher la borne (+) quand le
moteur tourne.


â–º Soulever le cache plastique de la borne (+),
si le véhicule en est équipé.
â–º

Connecter le câble rouge à la borne
(+) de
la batterie en panne

A
(au niveau de la partie
métallique coudée), puis à la borne
(+) de la
batterie de secours

B
ou du booster.
â–º

Connecter une extrémité du câble vert ou
noir à la borne

(-) de la batterie de secours
B
ou
du booster (ou au point de masse du véhicule
dépanneur).
â–º

Connecter l'autre extrémité du câble vert ou
noir au point de masse


C
.
â–º

Démarrer le moteur du véhicule dépanneur et
le laisser tourner pendant quelques minutes.
â–º


Actionner le démarreur du véhicule en panne
et laisser tourner le moteur

.
Si le moteur ne démarre pas immédiatement,
couper le contact et attendre quelques instants
avant d'effectuer une nouvelle tentative.
â–º
Attendre le retour au ralenti.
â–º


Débrancher les câbles de secours dans
l'ordre inverse

.
â–º

Remettre en place le cache plastique de la
borne

(+), si le véhicule en est équipé.
â–º

Laisser tourner le moteur
, à l'arrêt, au
minimum 30
minutes afin de permettre à
la batterie d'atteindre un niveau de charge
suffisant.
Rouler immédiatement sans avoir atteint
un niveau de charge suffisant peut
altérer certaines fonctionnalités du véhicule
(ex.

: Stop & Start).
Recharger la batterie avec un
chargeur de batterie
Afin d'assurer une longévité optimale à la
batterie, il est indispensable de maintenir sa
charge à un niveau suffisant.
Dans certains cas, il peut être nécessaire de
charger la batterie
:
–

Utilisation du véhicule essentiellement pour
des trajets courts.
–


En prévision d'une immobilisation prolongée
de plusieurs semaines.
Consulter le réseau PEUGEOT

ou un atelier
qualifié.
Pour recharger soi-même la batterie du
véhicule, utiliser uniquement un chargeur
compatible avec les batteries au plomb, d'une
tension nominale de 12
V.
Respecter les instructions d'utilisation
fournies par le fabricant du chargeur.
Ne jamais inverser les polarités.
Il n'est pas nécessaire de débrancher la
batterie.
â–º

Couper le contact.
â–º


Éteindre tous les consommateurs électriques
(autoradio, feux, essuie-vitres...).


► Éteindre le chargeur B avant de connecter
les câbles avec la batterie, afin d'éviter toute
étincelle dangereuse.
â–º

Vérifier le bon état des câbles du chargeur
.
â–º

Si le véhicule en est équipé, soulever le
cache plastique de la borne

(+).

222
En cas de panne

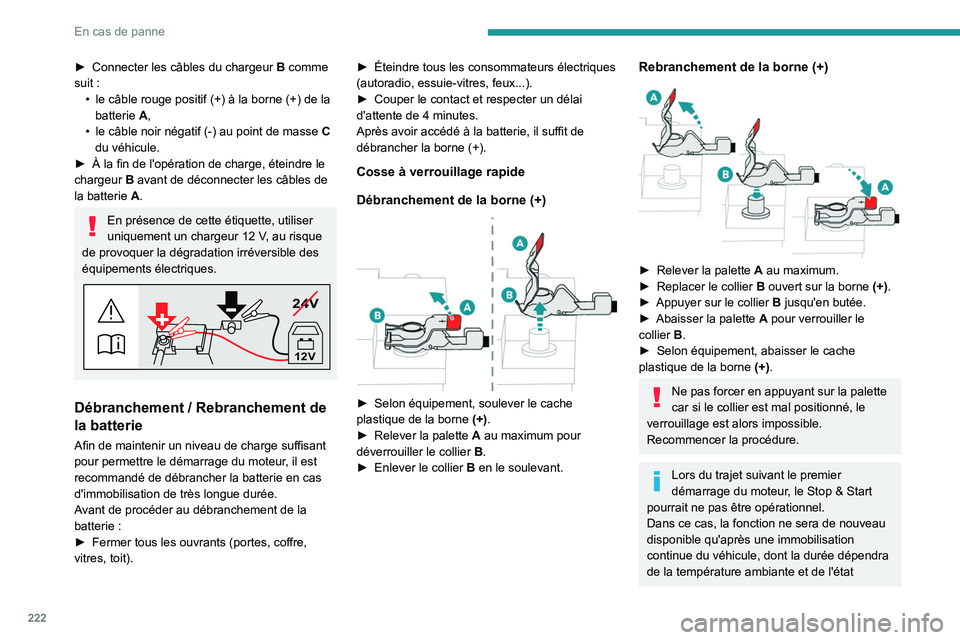

► Connecter les câbles du chargeur B comme
suit :
•

le câble rouge positif
(+) à la borne (+) de la
batterie
A,
•

le câble noir négatif
(-) au point de masse
C

du véhicule.
â–º

À la fin de l'opération de charge, éteindre le
chargeur


B
avant de déconnecter les câbles de
la batterie
A.
En présence de cette étiquette, utiliser
uniquement un chargeur 12 V, au risque
de provoquer la dégradation irréversible des
équipements électriques.
24V
12V
Débranchement / Rebranchement de
la batterie
Afin de maintenir un niveau de charge suffisant
pour permettre le démarrage du moteur, il est
recommandé de débrancher la batterie en cas
d'immobilisation de très longue durée.
Avant de procéder au débranchement de la
batterie
:
â–º

Fermer tous les ouvrants (portes, coffre,
vitres, toit). â–º


Éteindre tous les consommateurs électriques
(autoradio, essuie-vitres, feux...).
â–º

Couper le contact et respecter un délai
d'attente de 4
minutes.
Après avoir accédé à la batterie, il suffit de
débrancher la borne (+).
Cosse à verrouillage rapide
Débranchement de la borne
(+)


► Selon équipement, soulever le cache
plastique de la borne (+) .
â–º

Relever la palette

A
au maximum pour
déverrouiller le collier

B
.
â–º

Enlever le collier

B
en le soulevant.
Rebranchement de la borne (+)

â–º Relever la palette A au maximum.
â–º Replacer le collier B ouvert sur la borne (+).
â–º

Appuyer sur le collier

B
jusqu'en butée.
â–º

Abaisser la palette

A
pour verrouiller le
collier

B
.
â–º

Selon équipement, abaisser le cache
plastique de la borne


(+)
.
Ne pas forcer en appuyant sur la palette
car si le collier est mal positionné, le
verrouillage est alors impossible.
Recommencer la procédure.
Lors du trajet suivant le premier
démarrage du moteur, le Stop & Start
pourrait ne pas être opérationnel.
Dans ce cas, la fonction ne sera de nouveau
disponible qu'après une immobilisation
continue du véhicule, dont la durée dépendra
de la température ambiante et de l'état

223
En cas de panne

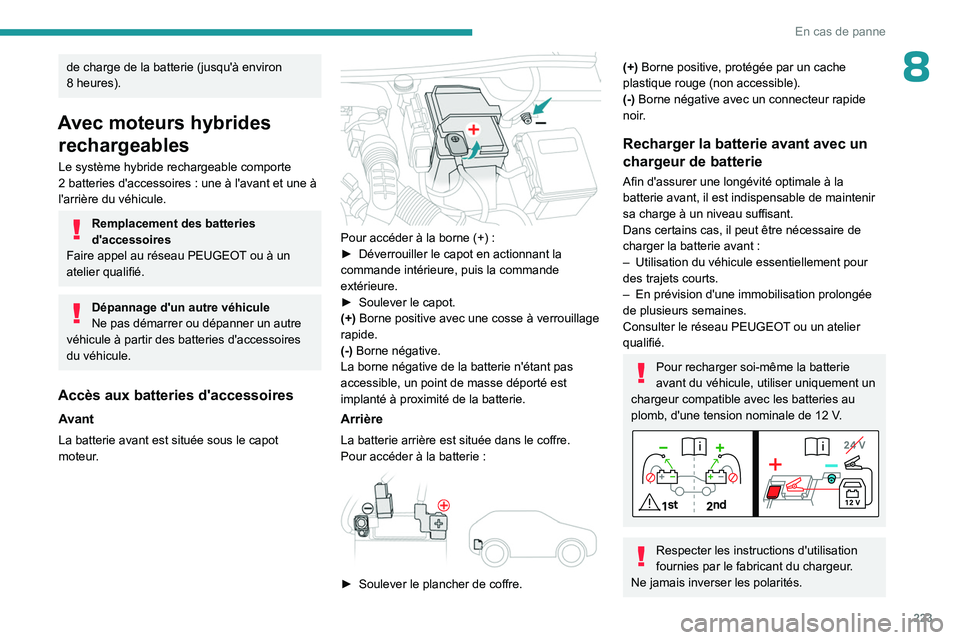

8de charge de la batterie (jusqu'à environ
8 heures).
Avec moteurs hybrides rechargeables
Le système hybride rechargeable comporte
2
batteries d'accessoires : une à l'avant et une à
l'arrière du véhicule.
Remplacement des batteries
d'accessoires
Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
Dépannage d'un autre véhicule
Ne pas démarrer ou dépanner un autre
véhicule à partir des batteries d'accessoires
du véhicule.
Accès aux batteries d'accessoires
Avant
La batterie avant est située sous le capot
moteur.


Pour accéder à la borne (+) :
► Déverrouiller le capot en actionnant la
commande intérieure, puis la commande
extérieure.
â–º

Soulever le capot.
(+)

Borne positive avec une cosse à verrouillage
rapide.
(-) Borne négative.
La borne négative de la batterie n'étant pas
accessible, un point de masse déporté est
implanté à proximité de la batterie.
Arrière
La batterie arrière est située dans le coffre.
Pour accéder à la batterie :


â–º Soulever le plancher de coffre.
(+) Borne positive, protégée par un cache
plastique rouge (non accessible).
(-) Borne négative avec un connecteur rapide
noir.
Recharger la batterie avant avec un
chargeur de batterie
Afin d'assurer une longévité optimale à la
batterie avant, il est indispensable de maintenir
sa charge à un niveau suffisant.
Dans certains cas, il peut être nécessaire de
charger la batterie avant
:
–

Utilisation du véhicule essentiellement pour
des trajets courts.
–


En prévision d'une immobilisation prolongée
de plusieurs semaines.
Consulter le réseau PEUGEOT

ou un atelier
qualifié.
Pour recharger soi-même la batterie
avant du véhicule, utiliser uniquement un
chargeur compatible avec les batteries au
plomb, d'une tension nominale de 12
V.
Respecter les instructions d'utilisation
fournies par le fabricant du chargeur.
Ne jamais inverser les polarités.

224
En cas de panne

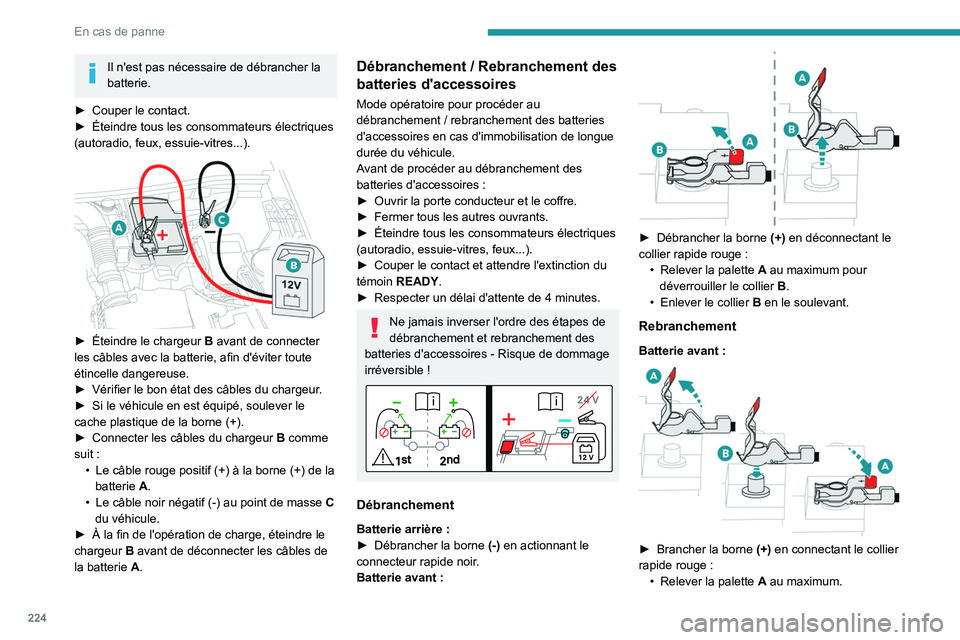

Il n'est pas nécessaire de débrancher la
batterie.
â–º

Couper le contact.
â–º


Éteindre tous les consommateurs électriques
(autoradio, feux, essuie-vitres...).


► Éteindre le chargeur B avant de connecter
les câbles avec la batterie, afin d'éviter toute
étincelle dangereuse.
â–º

Vérifier le bon état des câbles du chargeur
.
â–º

Si le véhicule en est équipé, soulever le
cache plastique de la borne

(+).
â–º

Connecter les câbles du chargeur

B
comme
suit
:
•

Le câble rouge positif
(+) à la borne (+) de la
batterie
A.
•

Le câble noir négatif
(-) au point de masse
C

du véhicule.
â–º

À la fin de l'opération de charge, éteindre le
chargeur


B
avant de déconnecter les câbles de
la batterie
A.
Débranchement / Rebranchement des
batteries d'accessoires
Mode opératoire pour procéder au
débranchement
/ rebranchement des batteries
d'accessoires en cas d'immobilisation de longue
durée du véhicule.
Avant de procéder au débranchement des
batteries d'accessoires
:
â–º

Ouvrir la porte conducteur et le coffre.
â–º


Fermer tous les autres ouvrants.
â–º


Éteindre tous les consommateurs électriques
(autoradio, essuie-vitres, feux...).
â–º


Couper le contact et attendre l'extinction du
témoin

READY.
â–º

Respecter un délai d'attente de 4
minutes.
Ne jamais inverser l'ordre des étapes de
débranchement et rebranchement des
batteries d'accessoires
- Risque de dommage
irréversible
!
Débranchement
Batterie arrière :
► Débrancher la borne (-)
en actionnant le
connecteur rapide noir.
Batterie avant
:


► Débrancher la borne (+) en déconnectant le
collier rapide rouge :
•

Relever la palette

A
au maximum pour
déverrouiller le collier

B
.
•

Enlever le collier

B
en le soulevant.
Rebranchement
Batterie avant :

â–º Brancher la borne (+) en connectant le collier
rapide rouge :
•

Relever la palette

A
au maximum.

225
En cas de panne

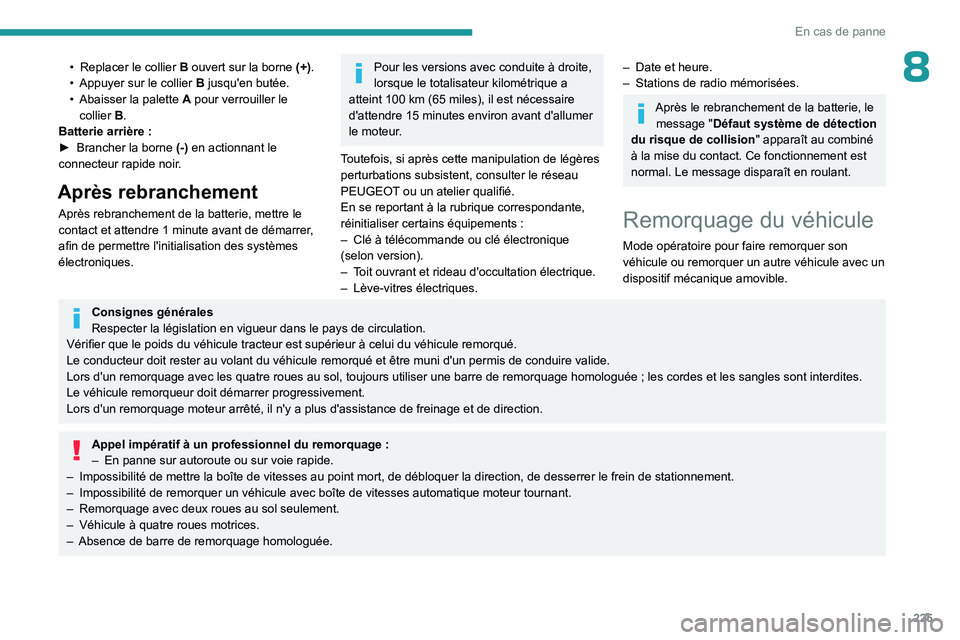

8• Replacer le collier B ouvert sur la borne (+).
• Appuyer sur le collier B jusqu'en butée.
•

Abaisser la palette

A
pour verrouiller le
collier

B
.
Batterie arrière
:
â–º

Brancher la borne (-)

en actionnant le
connecteur rapide noir.
Après rebranchement
Après rebranchement de la batterie, mettre le
contact et attendre 1 minute avant de démarrer,
afin de permettre l'initialisation des systèmes
électroniques.
Pour les versions avec conduite à droite,
lorsque le totalisateur kilométrique a
atteint 100
km (65 miles), il est nécessaire
d'attendre 15
minutes environ avant d'allumer
le moteur.
Toutefois, si après cette manipulation de légères
perturbations subsistent, consulter le réseau
PEUGEOT ou un atelier qualifié.
En se reportant à la rubrique correspondante,
réinitialiser certains équipements
:
–

Clé à télécommande ou clé électronique
(selon version).
–


T

oit ouvrant et rideau d'occultation électrique.
–

Lève-vitres électriques.
– Date et heure.
– Stations de radio mémorisées.
Après le rebranchement de la batterie, le message "Défaut système de détection
du risque de collision " apparaît au combiné
à la mise du contact. Ce fonctionnement est
normal. Le message disparaît en roulant.
Remorquage du véhicule
Mode opératoire pour faire remorquer son
véhicule ou remorquer un autre véhicule avec un
dispositif mécanique amovible.
Consignes générales
Respecter la législation en vigueur dans le pays de circulation.
Vérifier que le poids du véhicule tracteur est supérieur à celui du véhicule remorqué.
Le conducteur doit rester au volant du véhicule remorqué et êtr\
e muni d'un permis de conduire valide.
Lors d'un remorquage avec les quatre roues au sol, toujours utiliser une\
barre de remorquage homologuée
; les cordes et les sangles sont interdites.
Le véhicule remorqueur doit démarrer progressivement.
Lors d'un remorquage moteur arrêté, il n'y a plus d'assistance de \
freinage et de direction.
Appel impératif à un professionnel du remorquage :
– En panne sur autoroute ou sur voie rapide.
–

Impossibilité de mettre la boîte de vitesses au point mort, de dé\
bloquer la direction, de desserrer le frein de stationnement.
–


Impossibilité de remorquer un véhicule avec boîte de vitesses a\
utomatique moteur tournant.
–


Remorquage avec deux roues au sol seulement.
–


Véhicule à quatre roues motrices.
–


Absence de barre de remorquage homologuée.

226
En cas de panne

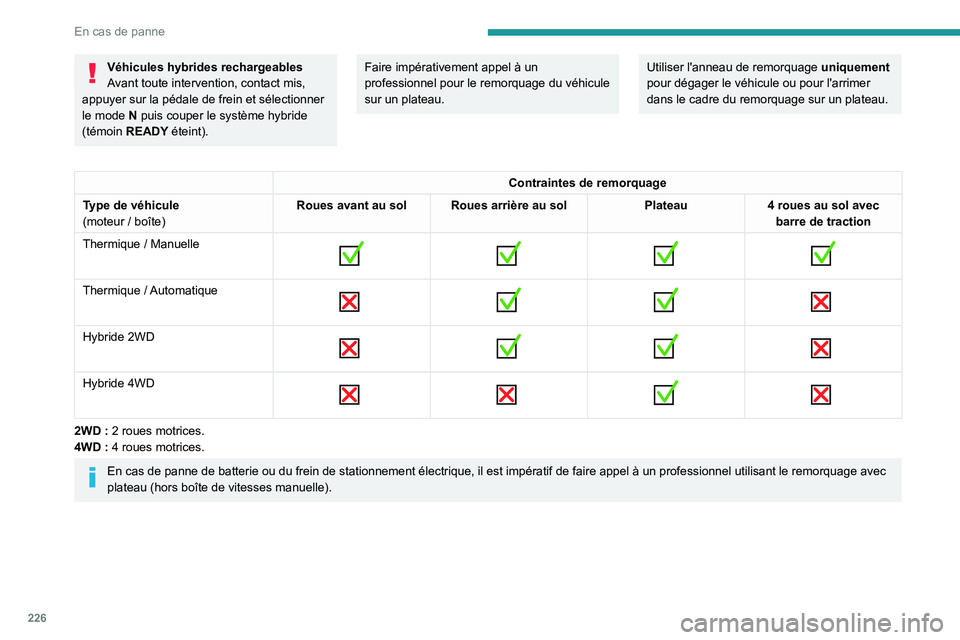

Véhicules hybrides rechargeables
Avant toute intervention, contact mis,
appuyer sur la pédale de frein et sélectionner
le mode
N puis couper le système hybride
(témoin READY éteint).Faire impérativement appel à un
professionnel pour le remorquage du véhicule
sur un plateau.Utiliser l'anneau de remorquage uniquement
pour dégager le véhicule ou pour l'arrimer
dans le cadre du remorquage sur un plateau.
Contraintes de remorquage
Type de véhicule
(moteur

/ boîte) Roues avant au sol Roues arrière au sol
Plateau4
roues au sol avec
barre de traction
Thermique

/ Manuelle


Thermique /
Automatique

Hybride 2WD

Hybride 4WD

2WD : 2 roues motrices.
4WD : 4 roues motrices.
En cas de panne de batterie ou du frein de stationnement électrique, \
il est impératif de faire appel à un professionnel utilisant le remorqu\
age avec
plateau (hors boîte de vitesses manuelle).

227
En cas de panne
8Accès à l'outillage







L'anneau de remorquage est rangé côté gauche,
selon version, dans la garniture intérieure du seuil de coffre ou, dans une sacoche derrière le
siège arrière latéral.
L'anneau de remorquage est rangé dans une
boîte à outils, sous le plancher de coffre.
Pour plus d'informations sur l'accès à
l'Outillage de bord
, se reporter à la rubrique
correspondante.
Remorquage de son
véhicule
Pour accéder au pas de vis avant :



► Déclipper le cache en appuyant sur l'angle
supérieur gauche.
Pour être remorqué
:
â–º

V
isser l'anneau de remorquage jusqu'en
butée.
â–º

Installer la barre de remorquage.
â–º


Mettre la boîte de vitesses au point mort.
Le non-respect de cette consigne peut
conduire à la détérioration de certains
organes (freinage, transmission...) et à
l'absence d'assistance de freinage au
redémarrage du moteur.
Boîte de vitesses automatique
Ne jamais remorquer le véhicule roues
motrices au sol avec le moteur arrêté.
â–º

Débloquer la direction et desserrer le frein de
stationnement.
â–º


Allumer le signal de détresse sur les deux
véhicules.
â–º


Démarrer doucement et rouler lentement sur
une courte distance.
Remorquage d'un autre
véhicule

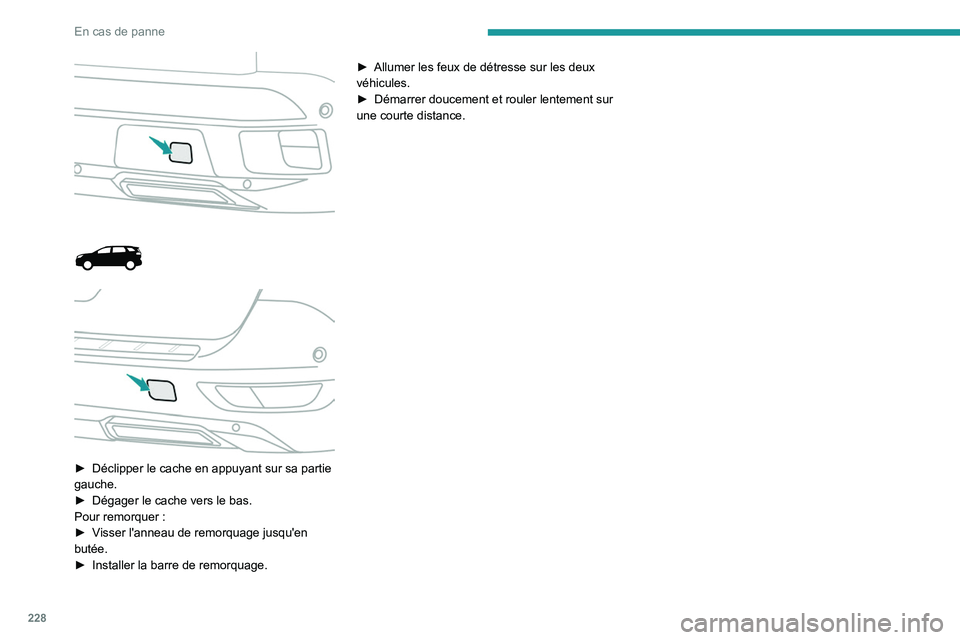

Pour accéder au pas de vis arrière :

228
En cas de panne





► Déclipper le cache en appuyant sur sa partie
gauche.
â–º

Dégager le cache vers le bas.
Pour remorquer

:
â–º

V
isser l'anneau de remorquage jusqu'en
butée.
â–º

Installer la barre de remorquage. â–º


Allumer les feux de détresse sur les deux
véhicules.
â–º

Démarrer doucement et rouler lentement sur
une courte distance.
