PEUGEOT 5008 2023 Návod na použití (in Czech)

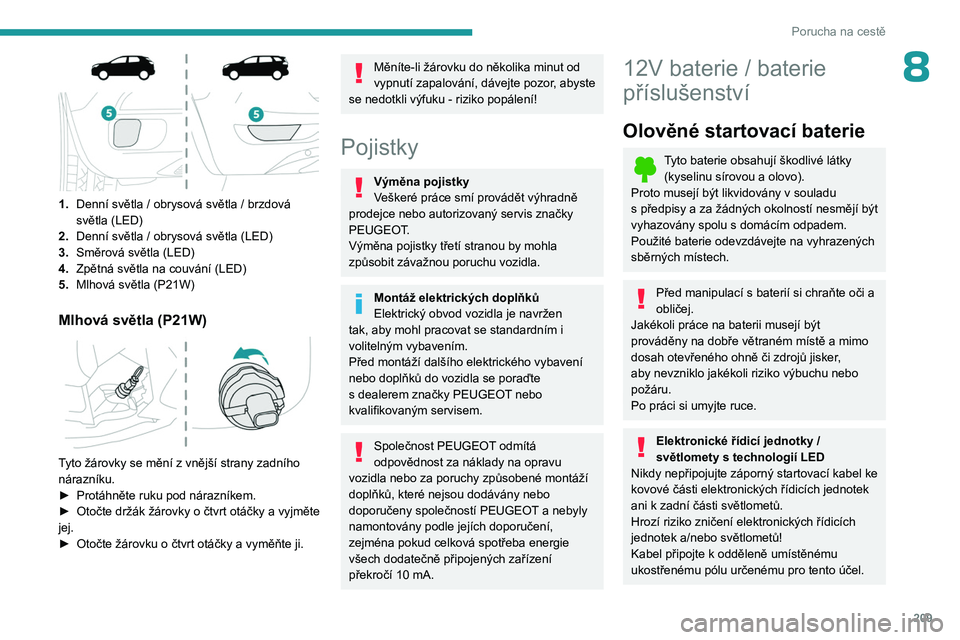

209
Porucha na cestě
8

1.Denní světla / obrysová světla / brzdová
světla (LED)
2. Denní světla / obrysová světla (LED)
3. Směrová světla (LED)
4. Zpětná světla na couvání (LED)
5. Mlhová světla (P21W)
Mlhová světla (P21W)

Tyto žárovky se mění z vnější strany zadního
nárazníku.
►

Protáhněte ruku pod nárazníkem.
►


Otočte držák žárovky o čtvrt otáčky a vyjměte
jej.
►


Otočte žárovku o čtvrt otáčky a vyměňte ji.
Měníte-li žárovku do několika minut od
vypnutí zapalování, dávejte pozor, abyste
se nedotkli výfuku - riziko popálení!
Pojistky
Výměna pojistky
Veškeré práce smí provádět výhradně
prodejce nebo autorizovaný servis značky
PEUGEOT.
Výměna pojistky třetí stranou by mohla
způsobit závažnou poruchu vozidla.
Montáž elektrických doplňků
Elektrický obvod vozidla je navržen
tak, aby mohl pracovat se standardním i
volitelným vybavením.
Před montáží dalšího elektrického vybavení
nebo doplňků do vozidla se poraďte
s

dealerem značky PEUGEOT nebo
kvalifikovaným servisem.
Společnost PEUGEOT odmítá
odpovědnost za náklady na opravu
vozidla nebo za poruchy způsobené montáží
doplňků, které nejsou dodávány nebo
doporučeny společností PEUGEOT a
nebyly
namontovány podle jejích doporučení,
zejména pokud celková spotřeba energie
všech dodatečně připojených zařízení
překročí 10
mA.
12V baterie / baterie
příslušenství
Olověné startovací baterie
Tyto baterie obsahují škodlivé látky (kyselinu sírovou a olovo).
Proto musejí být likvidovány v
souladu
s

předpisy a za žádných okolností nesmějí být
vyhazovány spolu s
domácím odpadem.
Použité baterie odevzdávejte na vyhrazených
sběrných místech.
Před manipulací s baterií si chraňte oči a
obličej.
Jakékoli práce na baterii musejí být
prováděny na dobře větraném místě a mimo
dosah otevřeného ohně či zdrojů jisker
,
aby nevzniklo jakékoli riziko výbuchu nebo
požáru.
Po práci si umyjte ruce.
Elektronické řídicí jednotky /
světlomety s technologií LED
Nikdy nepřipojujte záporný startovací kabel ke
kovové části elektronických řídicích jednotek
ani k zadní části světlometů.
Hrozí riziko zničení elektronických řídicích
jednotek a/nebo světlometů!
Kabel připojte k odděleně umístěnému
ukostřenému pólu určenému pro tento účel.

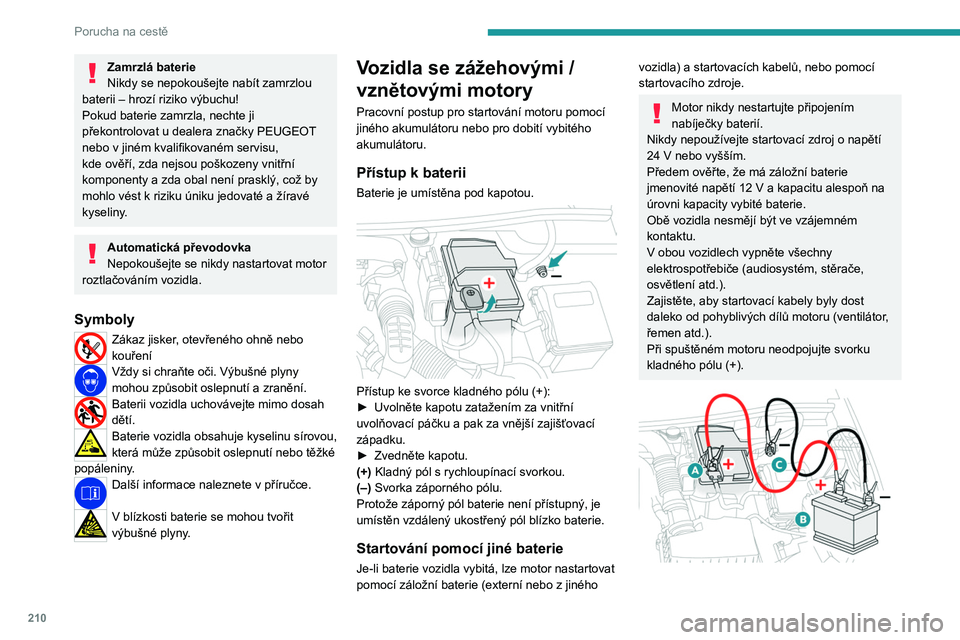

210
Porucha na cestě
Zamrzlá baterie
Nikdy se nepokoušejte nabít zamrzlou
baterii – hrozí riziko výbuchu!
Pokud baterie zamrzla, nechte ji
překontrolovat u dealera značky PEUGEOT
nebo v
jiném kvalifikovaném servisu,
kde ověří, zda nejsou poškozeny vnitřní
komponenty a zda obal není prasklý, což by
mohlo vést k
riziku úniku jedovaté a žíravé
kyseliny.
Automatická převodovka
Nepokoušejte se nikdy nastartovat motor
roztlačováním vozidla.
Symboly
Zákaz jisker, otevřeného ohně nebo
kouření
Vždy si chraňte oči. Výbušné plyny
mohou způsobit oslepnutí a zranění.
Baterii vozidla uchovávejte mimo dosah
dětí.
Baterie vozidla obsahuje kyselinu sírovou,
která může způsobit oslepnutí nebo těžké
popáleniny.
Další informace naleznete v příručce.
V blízkosti baterie se mohou tvořit
výbušné plyny .
Vozidla se zážehovými /
vznětovými motory
Pracovní postup pro startování motoru pomocí
jiného akumulátoru nebo pro dobití vybitého
akumulátoru.
Přístup k baterii
Baterie je umístěna pod kapotou.

Přístup ke svorce kladného pólu (+):
► Uvolněte kapotu zatažením za vnitřní
uvolňovací páčku a pak za vnější zajišťovací
západku.
►

Zvedněte kapotu.
(+)

Kladný pól s rychloupínací svorkou.
(–) Svorka záporného pólu.
Protože záporný pól baterie není přístupný, je
umístěn vzdálený ukostřený pól blízko baterie.
Startování pomocí jiné baterie
Je-li baterie vozidla vybitá, lze motor nastartovat
pomocí záložní baterie (externí nebo z jiného
vozidla) a startovacích kabelů, nebo pomocí
startovacího zdroje.
Motor nikdy nestartujte připojením
nabíječky baterií.
Nikdy nepoužívejte startovací zdroj o napětí
24

V nebo vyšším.
Předem ověřte, že má záložní baterie
jmenovité napětí 12
V a kapacitu alespoň na
úrovni kapacity vybité baterie.
Obě vozidla nesmějí být ve vzájemném
kontaktu.
V

obou vozidlech vypněte všechny
elektrospotřebiče (audiosystém, stěrače,
osvětlení atd.).
Zajistěte, aby startovací kabely byly dost
daleko od pohyblivých dílů motoru (ventilátor,
řemen atd.).
Při spuštěném motoru neodpojujte svorku
kladného pólu (+).

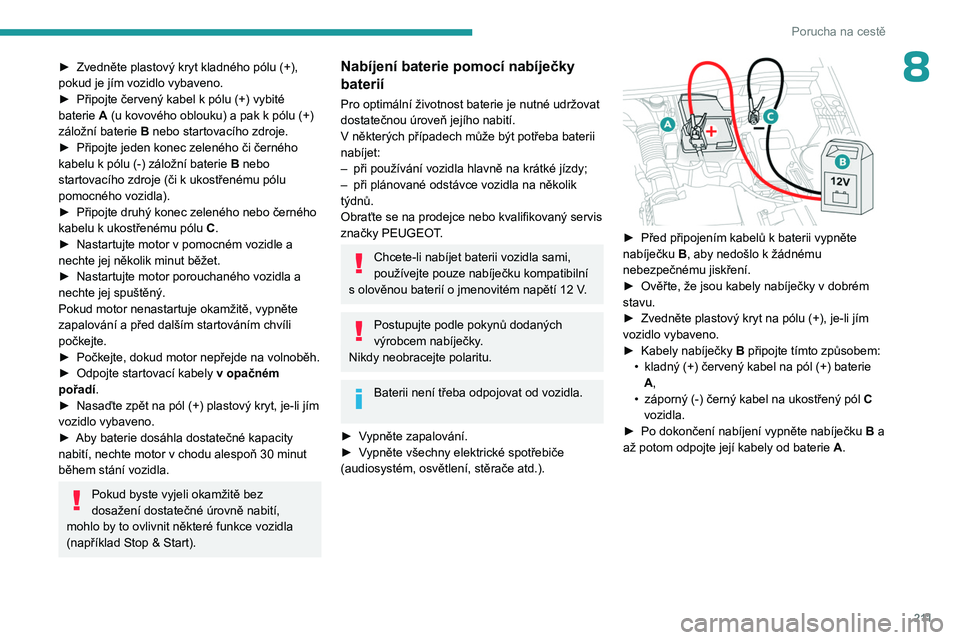

2 11
Porucha na cestě
8► Zvedněte plastový kryt kladného pólu (+),
pokud je jím vozidlo vybaveno.
►

Připojte červený kabel k
pólu (+) vybité
baterie A (u kovového oblouku) a pak k
pólu (+)
záložní baterie B nebo startovacího zdroje.
►

Připojte jeden konec zeleného či černého
kabelu k

pólu (-) záložní baterie B nebo
startovacího zdroje (či k
ukostřenému pólu
pomocného vozidla).
►

Připojte druhý konec zeleného nebo černého
kabelu k

ukostřenému pólu C.
►

Nastartujte motor v
pomocném vozidle a
nechte jej několik minut běžet.
►

Nastartujte motor porouchaného vozidla a
nechte jej spuštěný.
Pokud motor nenastartuje okamžitě, vypněte
zapalování a před dalším startováním chvíli
počkejte.
►


Počkejte, dokud motor nepřejde na volnoběh.
►


Odpojte startovací kabely
v opačném
pořadí.
►

Nasaďte zpět na pól (+) plastový kryt, je-li jím
vozidlo vybaveno.
►


Aby baterie dosáhla dostatečné kapacity
nabití, nechte motor v

chodu alespoň 30 minut
během stání vozidla.
Pokud byste vyjeli okamžitě bez
dosažení dostatečné úrovně nabití,
mohlo by to ovlivnit některé funkce vozidla
(například Stop & Start).
Nabíjení baterie pomocí nabíječky
baterií
Pro optimální životnost baterie je nutné udržovat
dostatečnou úroveň jejího nabití.
V
některých případech může být potřeba baterii
nabíjet:
–

při používání vozidla hlavně na krátké jízdy;
–


při plánované odstávce vozidla na několik
týdnů.
Obraťte se na prodejce nebo kvalifikovaný servis
značky PEUGEOT

.
Chcete-li nabíjet baterii vozidla sami,
používejte pouze nabíječku kompatibilní
s

olověnou baterií o jmenovitém napětí 12 V.
Postupujte podle pokynů dodaných
výrobcem nabíječky.
Nikdy neobracejte polaritu.
Baterii není třeba odpojovat od vozidla.
►

V

ypněte zapalování.
►

V

ypněte všechny elektrické spotřebiče
(audiosystém, osvětlení, stěrače atd.).


► Před připojením kabelů k baterii vypněte
nabíječku B, aby nedošlo k
žádnému
nebezpečnému jiskření.
►

Ověřte, že jsou kabely nabíječky v
dobrém
stavu.
►

Zvedněte plastový kryt na pólu (+), je-li jím
vozidlo vybaveno.
►


Kabely nabíječky B

připojte tímto způsobem:
•

kladný (+) červený kabel na pól (+) baterie
A

,
•

záporný (-) černý kabel na ukostřený pól C


vozidla.
►

Po dokončení nabíjení vypněte nabíječku B

a
až potom odpojte její kabely od baterie A.

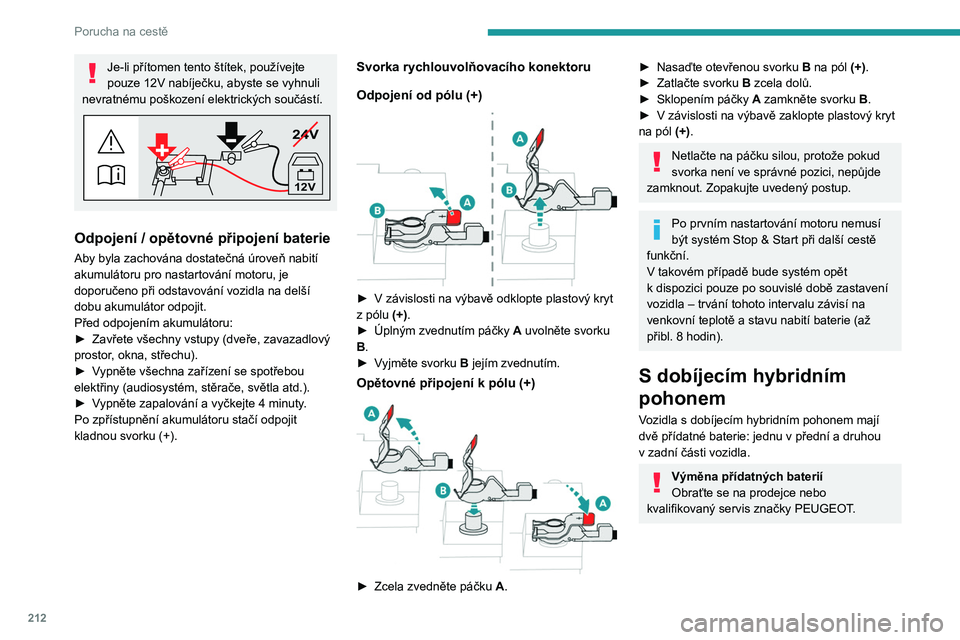

212
Porucha na cestě
Je-li přítomen tento štítek, používejte
pouze 12V nabíječku, abyste se vyhnuli
nevratnému poškození elektrických součástí.
24V
12V
Odpojení / opětovné připojení baterie
Aby byla zachována dostatečná úroveň nabití
akumulátoru pro nastartování motoru, je
doporučeno při odstavování vozidla na delší
dobu akumulátor odpojit.
Před odpojením akumulátoru:
►

Zavřete všechny vstupy (dveře, zavazadlový
prostor

, okna, střechu).
►

V
ypněte všechna zařízení se spotřebou
elektřiny (audiosystém, stěrače, světla atd.).
►

V
ypněte zapalování a vyčkejte 4 minuty.
Po zpřístupnění akumulátoru stačí odpojit
kladnou svorku (+).
Svorka rychlouvolňovacího konektoru
Odpojení od pólu (+)


► V závislosti na výbavě odklopte plastový kryt
z pólu (+).
►

Úplným zvednutím páčky A

uvolněte svorku
B.
►

V
yjměte svorku B jejím zvednutím.
Opětovné připojení k pólu (+)

► Zcela zvedněte páčku A .
► Nasaďte otevřenou svorku B na pól (+).
► Zatlačte svorku B zcela dolů.
►

Sklopením páčky A

zamkněte svorku B.
►

V
závislosti na výbavě zaklopte plastový kryt
na pól (+).
Netlačte na páčku silou, protože pokud
svorka není ve správné pozici, nepůjde
zamknout. Zopakujte uvedený postup.
Po prvním nastartování motoru nemusí
být systém Stop & Start při další cestě
funkční.
V

takovém případě bude systém opět
k

dispozici pouze po souvislé době zastavení
vozidla – trvání tohoto intervalu závisí na
venkovní teplotě a stavu nabití baterie (až
přibl. 8
hodin).
S dobíjecím hybridním
pohonem
Vozidla s dobíjecím hybridním pohonem mají
dvě přídatné baterie: jednu v
přední a druhou
v
zadní části vozidla.
Výměna přídatných baterií
Obraťte se na prodejce nebo
kvalifikovaný servis značky PEUGEOT.

213
Porucha na cestě
8Nastartování jiného vozidla pomocí
startovacích kabelů
Nepoužívejte přídatné baterie vozidla
k

nastartování jiného vozidla pomocí
startovacích kabelů.
Přístup k přídatným bateriím
Vpředu
Přední baterie se nachází pod kapotou.

Přístup ke svorce kladného pólu (+):
► Uvolněte kapotu zatažením za vnitřní
uvolňovací páčku a pak za vnější zajišťovací
západku.
►

Zvedněte kapotu.
(+)

Kladný pól s rychloupínací svorkou.
(–) Svorka záporného pólu.
Protože záporný pól baterie není přístupný, je
umístěn vzdálený ukostřený pól blízko baterie.
Vzadu
Zadní baterie se nachází v zavazadlovém
prostoru.
Přístup k
baterii:


► Zvedněte podlážku zavazadlového prostoru.
(+) Kladný pól chráněný červeným plastovým
krytem (není přístupný).
(-) Záporný pól s
černým rychloupínacím
konektorem.
Dobíjení přední baterie pomocí
nabíječky baterií
Pro optimální životnost přední baterie je zásadní
udržování dostatečné úrovně jejího nabití.
V
některých případech může být potřeba přední
baterii nabít:
–

při používání vozidla hlavně na krátké jízdy;
–


při plánované odstávce vozidla na několik
týdnů.
Obraťte se na prodejce nebo kvalifikovaný servis
značky PEUGEOT

.
Chcete-li nabít přední baterii sami,
používejte pouze nabíječku kompatibilní
s olověnými bateriemi o jmenovitém napětí
12 V.
Postupujte podle pokynů dodaných
výrobcem nabíječky.
Nikdy neobracejte polaritu.
Baterii není třeba odpojovat od vozidla.
►

V

ypněte zapalování.
►

V

ypněte všechny elektrické spotřebiče
(audiosystém, osvětlení, stěrače atd.).

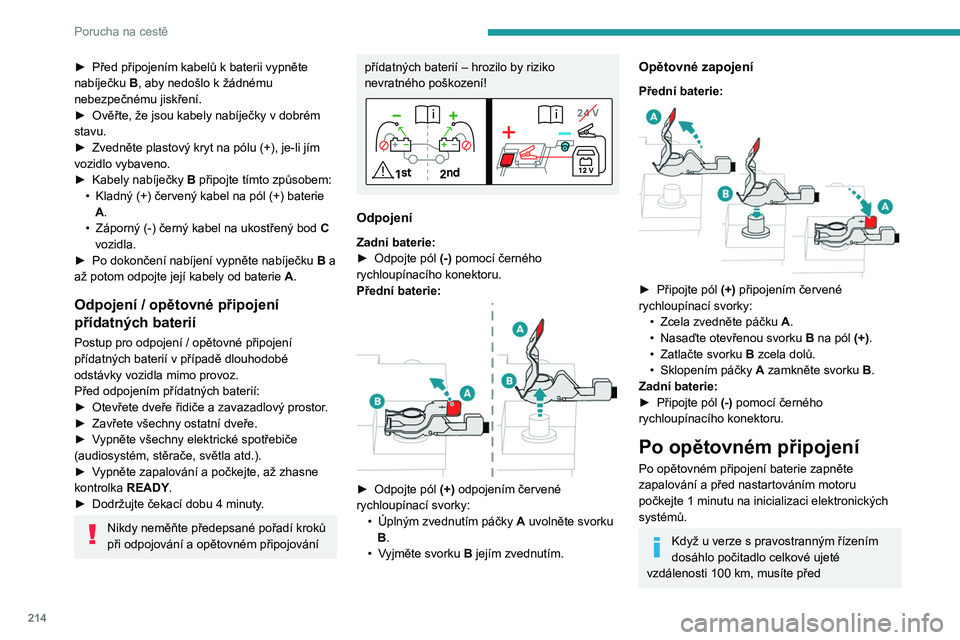

214
Porucha na cestě
► Před připojením kabelů k baterii vypněte
nabíječku B, aby nedošlo k
žádnému
nebezpečnému jiskření.
►

Ověřte, že jsou kabely nabíječky v
dobrém
stavu.
►

Zvedněte plastový kryt na pólu (+), je-li jím
vozidlo vybaveno.
►


Kabely nabíječky B

připojte tímto způsobem:
•

Kladný (+) červený kabel na pól (+) baterie
A

.
•

Záporný (-) černý kabel na ukostřený bod C


vozidla.
►

Po dokončení nabíjení vypněte nabíječku B

a
až potom odpojte její kabely od baterie A.
Odpojení / opětovné připojení
přídatných baterií
Postup pro odpojení / opětovné připojení
přídatných baterií v
případě dlouhodobé
odstávky vozidla mimo provoz.
Před odpojením přídatných baterií:
►

Otevřete dveře řidiče a zavazadlový prostor
.
►

Zavřete všechny ostatní dveře.
►


V
ypněte všechny elektrické spotřebiče
(audiosystém, stěrače, světla atd.).
►

V
ypněte zapalování a počkejte, až zhasne
kontrolka READY.
►

Dodržujte čekací dobu 4
minuty.
Nikdy neměňte předepsané pořadí kroků
při odpojování a opětovném připojování
přídatných baterií – hrozilo by riziko
nevratného poškození!
Odpojení
Zadní baterie:
► Odpojte pól (-)
pomocí černého
rychloupínacího konektoru.
Přední baterie:


► Odpojte pól (+) odpojením červené
rychloupínací svorky: •

Úplným zvednutím páčky A

uvolněte svorku
B.
•

V
yjměte svorku B jejím zvednutím.
Opětovné zapojení
Přední baterie:

► Připojte pól (+) připojením červené
rychloupínací svorky: •

Zcela zvedněte páčku A

.
•

Nasaďte otevřenou svorku B

na pól (+).
•

Zatlačte svorku
B zcela dolů.
•

Sklopením páčky A

zamkněte svorku B.
Zadní baterie:
►

Připojte pól (-)

pomocí černého
rychloupínacího konektoru.
Po opětovném připojení
Po opětovném připojení baterie zapněte
zapalování a před nastartováním motoru
počkejte 1
minutu na inicializaci elektronických
systémů.
Když u verze s pravostranným řízením
dosáhlo počitadlo celkové ujeté
vzdálenosti 100
km, musíte před

215
Porucha na cestě

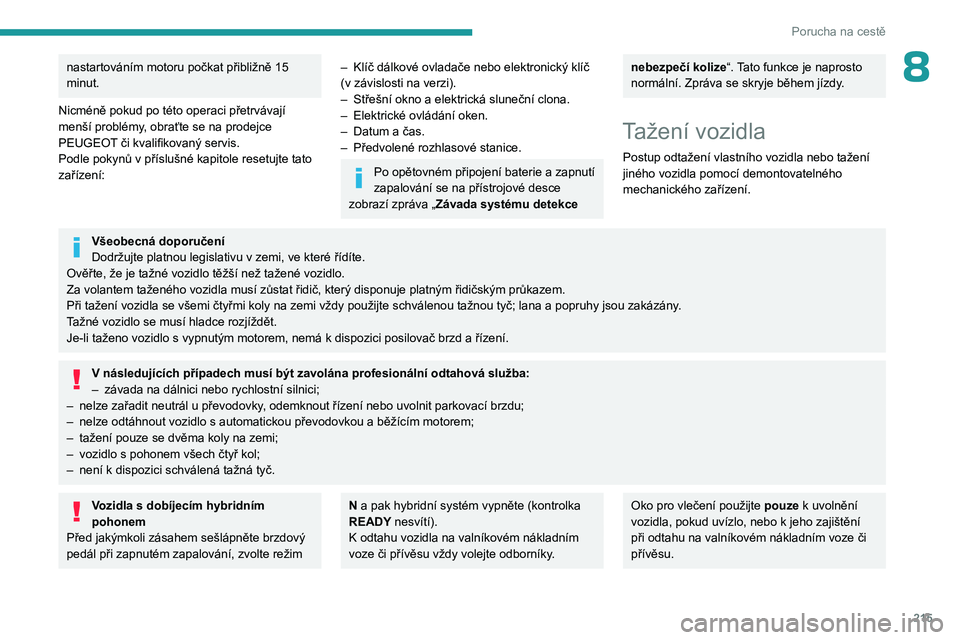

8nastartováním motoru počkat přibližně 15
minut.
Nicméně pokud po této operaci přetrvávají
menší problémy, obraťte se na prodejce
PEUGEOT či kvalifikovaný servis.
Podle pokynů v příslušné kapitole resetujte tato
zařízení:– Klíč dálkové ovladače nebo elektronický klíč
(v závislosti na verzi).
–

Střešní okno a elektrická sluneční clona.
–


Elektrické ovládání oken.
–


Datum a čas.
–


Předvolené rozhlasové stanice.
Po opětovném připojení baterie a zapnutí
zapalování se na přístrojové desce
zobrazí zpráva „Závada systému detekce
nebezpečí kolize“. Tato funkce je naprosto
normální. Zpráva se skryje během jízdy.
Tažení vozidla
Postup odtažení vlastního vozidla nebo tažení
jiného vozidla pomocí demontovatelného
mechanického zařízení.
Všeobecná doporučení
Dodržujte platnou legislativu v zemi, ve které řídíte.
Ověřte, že je tažné vozidlo těžší než tažené vozidlo.
Za volantem taženého vozidla musí zůstat řidič, který disponuje platným řidičským průkazem.
Při tažení vozidla se všemi čtyřmi koly na zemi vždy použijte schválenou tažnou tyč; lana a popruhy jsou zakázány .
Tažné vozidlo se musí hladce rozjíždět.
Je-li taženo vozidlo s
vypnutým motorem, nemá k dispozici posilovač brzd a řízení.
V následujících případech musí být zavolána profesionální odtahová služba:
– závada na dálnici nebo rychlostní silnici;
–

nelze zařadit neutrál u převodovky
, odemknout řízení nebo uvolnit parkovací brzdu;
–

nelze odtáhnout vozidlo s
automatickou převodovkou a běžícím motorem;
–

tažení pouze se dvěma koly na zemi;
–


vozidlo s
pohonem všech čtyř kol;
–

není k
dispozici schválená tažná tyč.
Vozidla s dobíjecím hybridním
pohonem
Před jakýmkoli zásahem sešlápněte brzdový
pedál při zapnutém zapalování, zvolte režim N a pak hybridní systém vypněte (kontrolka
READY nesvítí).
K
odtahu vozidla na valníkovém nákladním
voze či přívěsu vždy volejte odborníky.Oko pro vlečení použijte pouze k uvolnění
vozidla, pokud uvízlo, nebo k jeho zajištění
při odtahu na valníkovém nákladním voze či
přívěsu.

216
Porucha na cestě

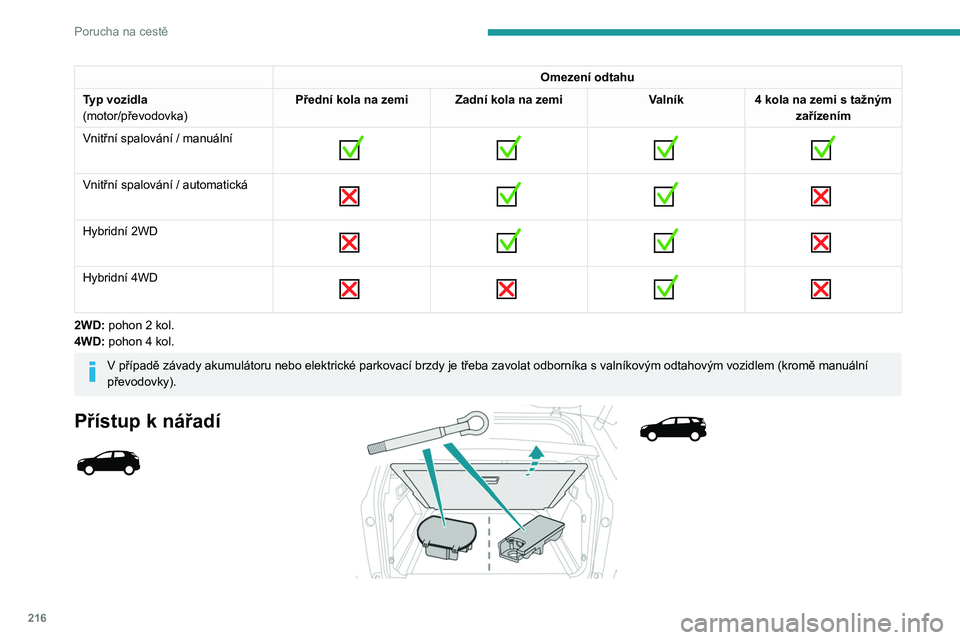

Omezení odtahu
Typ vozidla
(motor/převodovka) Přední kola na zemi Zadní kola na zemi
Valník4 kola na zemi s
tažným
zařízením
Vnitřní spalování / manuální


Vnitřní spalování / automatická

Hybridní 2WD

Hybridní 4WD

2WD: pohon 2 kol.
4WD: pohon 4 kol.
V případě závady akumulátoru nebo elektrické parkovací brzdy je třeba z
avola t odborníka s valníkovým odtahovým vozidlem (kromě manuální
převodovky).
Přístup k nářadí

217
Porucha na cestě
8

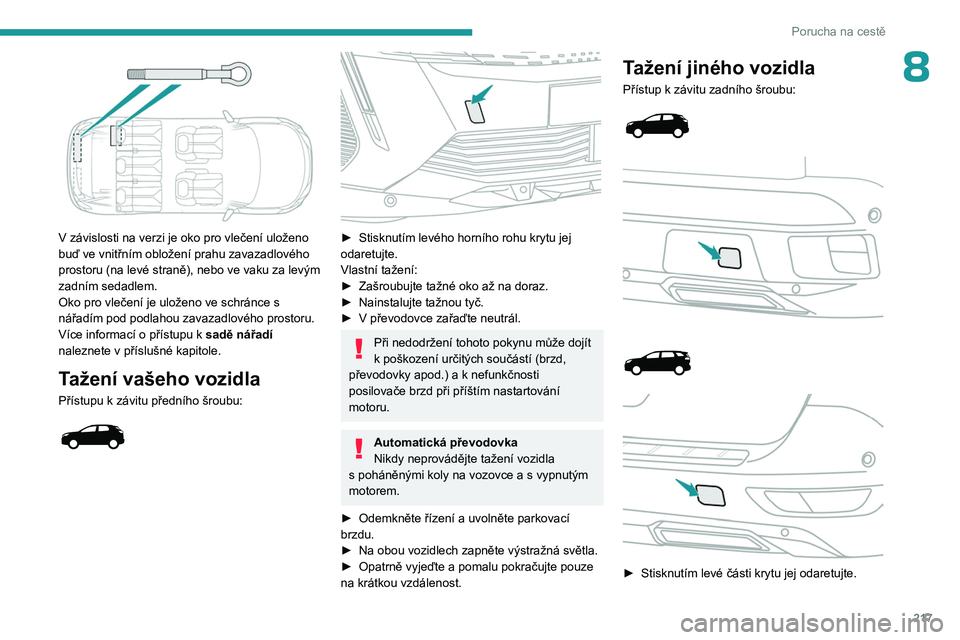

V závislosti na verzi je oko pro vlečení uloženo
buď ve vnitřním obložení prahu zavazadlového
prostoru (na levé straně), nebo ve vaku za levým
zadním sedadlem.
Oko pro vlečení je uloženo ve schránce s
nářadím pod podlahou zavazadlového prostoru.
Více informací o přístupu k sadě nářadí
naleznete v
příslušné kapitole.
Tažení vašeho vozidla
Přístupu k závitu předního šroubu:



► Stisknutím levého horního rohu krytu jej
odaretujte.
Vlastní tažení:
►

Zašroubujte tažné oko až na doraz.
►


Nainstalujte tažnou tyč.
►


V
převodovce zařaďte neutrál.
Při nedodržení tohoto pokynu může dojít
k poškození určitých součástí (brzd,
převodovky apod.) a k nefunkčnosti
posilovače brzd při příštím nastartování
motoru.
Automatická převodovka
Nikdy neprovádějte tažení vozidla
s

poháněnými koly na vozovce a s vypnutým
motorem.
►

Odemkněte řízení a uvolněte parkovací
brzdu.
►


Na obou vozidlech zapněte výstražná světla.
►


Opatrně vyjeďte a pomalu pokračujte pouze
na krátkou vzdálenost.
Tažení jiného vozidla
Přístup k závitu zadního šroubu:







► Stisknutím levé části krytu jej odaretujte.

218
Porucha na cestě

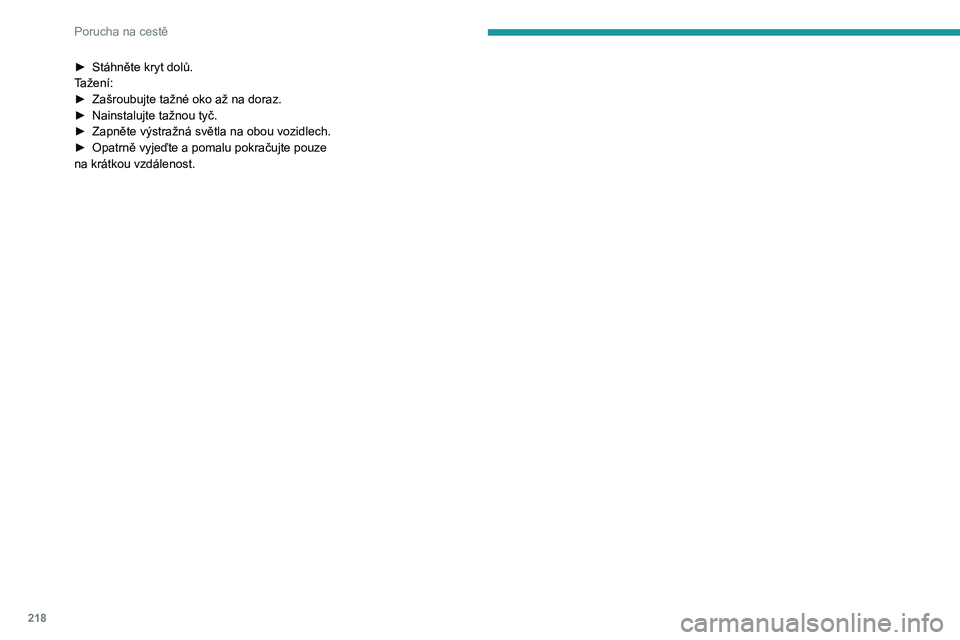

► Stáhněte kryt dolů.
T ažení:
►

Zašroubujte tažné oko až na doraz.
►


Nainstalujte tažnou tyč.
►


Zapněte výstražná světla na obou vozidlech.
►


Opatrně vyjeďte a pomalu pokračujte pouze
na krátkou vzdálenost.
