Page 71 of 340
3
69
Bordkomfort

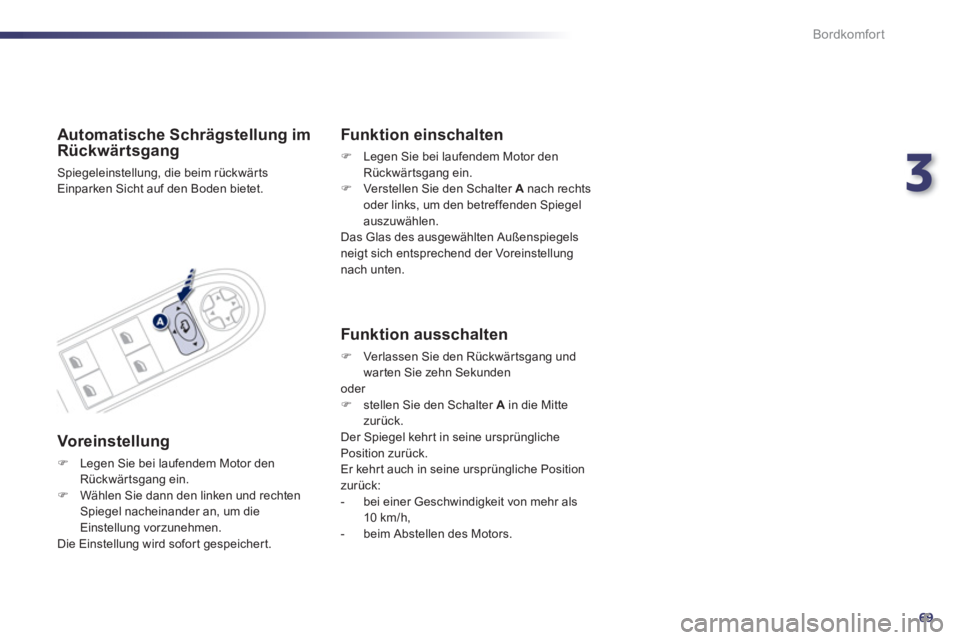

Automatische Schrägstellung im
Rückwärtsgang
Spiegeleinstellung, die beim rückwär ts
Einparken Sicht auf den Boden bietet.
Voreinstellung
)
Legen Sie bei laufendem Motor den
Rückwärtsgang ein.
)
Wählen Sie dann den linken und rechten
Spiegel nacheinander an, um die
Einstellung vorzunehmen.
Die Einstellung wird sofort gespeichert.
Funktion einschalten
)
Legen Sie bei laufendem Motor den
Rückwärtsgang ein.
)
Verstellen Sie den Schalter A
nach rechts
oder links, um den betreffenden Spiegel
auszuwählen.
Das Glas des ausgewählten Außenspiegels
neigt sich entsprechend der Voreinstellung
nach unten.
Funktion ausschalten
)
Verlassen Sie den Rückwärtsgang und
warten Sie zehn Sekunden
oder
)
stellen Sie den Schalter A
in die Mitte
zurück.
Der Spiegel kehr t in seine ursprüngliche
Position zurück.
Er kehrt auch in seine ursprüngliche Position
zurück:
- bei einer Geschwindigkeit von mehr als
10 km/h,
- beim Abstellen des Motors.
Page 72 of 340
70
!
i!
Bordkomfort

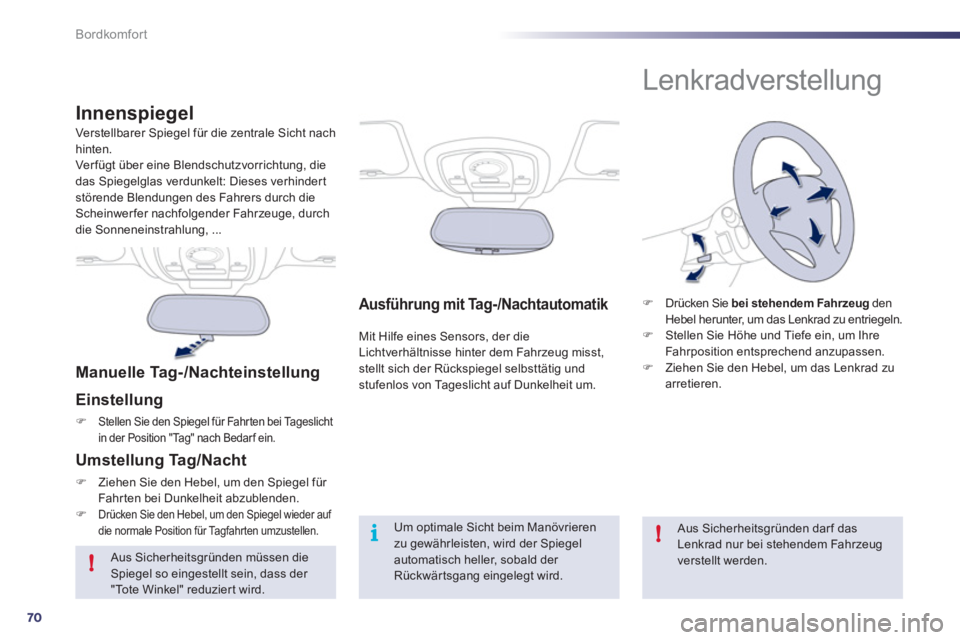

Ausführung mit Tag-/Nachtautomatik
Mit Hilfe eines Sensors, der die
Lichtverhältnisse hinter dem Fahrzeug misst,
stellt sich der Rückspiegel selbsttätig und
stufenlos von Tageslicht auf Dunkelheit um. Verstellbarer Spiegel für die zentrale Sicht nach
hinten.
Ver fügt über eine Blendschutzvorrichtung, die
das Spiegelglas verdunkelt: Dieses verhinder t
störende Blendungen des Fahrers durch die
Scheinwer fer nachfolgender Fahrzeuge, durch
die Sonneneinstrahlung, ...
Innenspiegel
Manuelle Tag-/Nachteinstellung
Einstellung
)
Stellen Sie den Spiegel für Fahrten bei Tageslicht
in der Position "Tag" nach Bedar f ein.
Umstellung Tag/Nacht
)
Ziehen Sie den Hebel, um den Spiegel für
Fahrten bei Dunkelheit abzublenden.
)
Drücken Sie den Hebel, um den Spiegel wieder auf
die normale Position für Tagfahrten umzustellen.
Um optimale Sicht beim Manövrieren
zu gewährleisten, wird der Spiegel
automatisch heller, sobald der
Rückwärtsgang eingelegt wird.
Lenkradverstellung
)
Drücken Sie bei stehendem Fahrzeug
den
Hebel herunter, um das Lenkrad zu entriegeln.
)
Stellen Sie Höhe und Tiefe ein, um Ihre
Fahrposition entsprechend anzupassen.
)
Ziehen Sie den Hebel, um das Lenkrad zu
arretieren.
Aus Sicherheitsgründen dar f das
Lenkrad nur bei stehendem Fahrzeug
verstellt werden.
Aus Sicherheitsgründen müssen die
Spiegel so eingestellt sein, dass der
"Tote Winkel" reduzier t wird.
Page 73 of 340
3
71
Bordkomfort

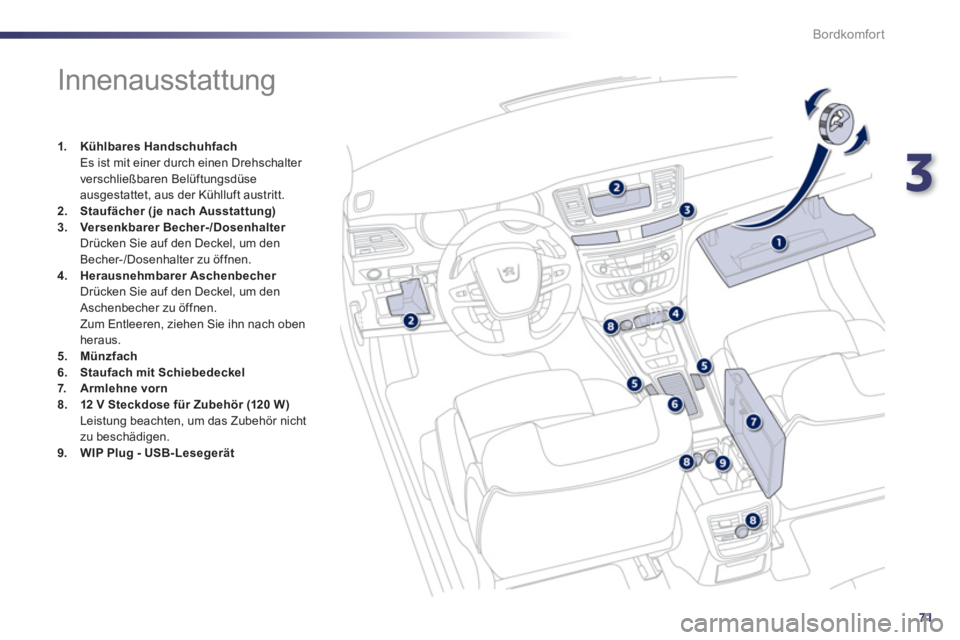

Innenausstattung
1.
Kühlbares Handschuhfach
Es ist mit einer durch einen Drehschalter
verschließbaren Belüftungsdüse
ausgestattet, aus der Kühlluft austritt.
2.
Staufächer
( je nach Ausstattung)
3.
Versenkbarer Becher-/Dosenhalter
Drücken Sie auf den Deckel, um den
Becher-/Dosenhalter zu öffnen.
4.
Herausnehmbarer Aschenbecher
Drücken Sie auf den Deckel, um den
Aschenbecher zu öffnen.
Zum Entleeren, ziehen Sie ihn nach oben
heraus.
5.
Münzfach
6.
Staufach mit Schiebedeckel
7.
Armlehne vorn
8.
12 V Steckdose für Zubehör (120 W)
Leistung beachten, um das Zubehör nicht
zu beschädigen.
9.
WIP Plug - USB-Lesegerät
Page 74 of 340
72
!
Bordkomfort

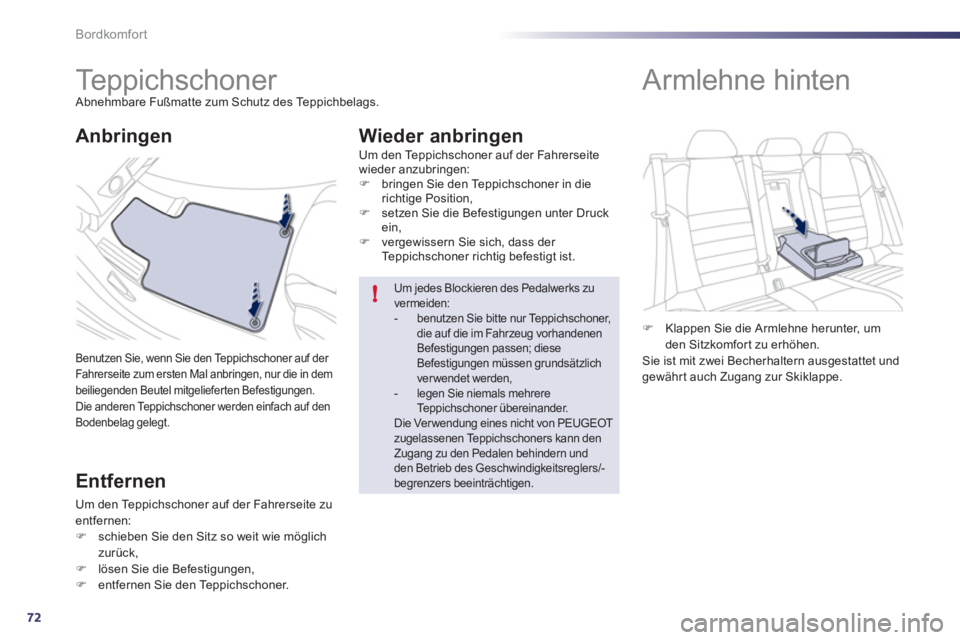

Teppichschoner
Abnehmbare Fußmatte zum Schutz des Teppichbelags.
Benutzen Sie, wenn Sie den Teppichschoner auf der
Fahrerseite zum ersten Mal anbringen, nur die in dem
beiliegenden Beutel mitgelieferten Befestigungen.
Die anderen Teppichschoner werden einfach auf den
Bodenbelag gelegt.
Anbringen
Entfernen
Um den Teppichschoner auf der Fahrerseite zu
entfernen:
)
schieben Sie den Sitz so weit wie möglich
zurück,
)
lösen Sie die Befestigungen,
)
entfernen Sie den Teppichschoner.
Wieder anbringen
Um den Teppichschoner auf der Fahrerseite
wieder anzubringen:
)
bringen Sie den Teppichschoner in die
richtige Position,
)
setzen Sie die Befestigungen unter Druck
ein,
)
vergewissern Sie sich, dass der
Teppichschoner richtig befestigt ist.
Um jedes Blockieren des Pedalwerks zu
vermeiden:
- benutzen Sie bitte nur Teppichschoner,
die auf die im Fahrzeug vorhandenen
Befestigungen passen; diese
Befestigungen müssen grundsätzlich
ver wendet werden,
- legen Sie niemals mehrere
Teppichschoner übereinander.
Die Ver wendung eines nicht von PEUGEOT
zugelassenen Teppichschoners kann den
Zugang zu den Pedalen behindern und
den Betrieb des Geschwindigkeitsreglers/-
begrenzers beeinträchtigen.
)
Klappen Sie die Armlehne herunter, um
den Sitzkomfort zu erhöhen.
Sie ist mit zwei Becherhaltern ausgestattet und
gewähr t auch Zugang zur Skiklappe.
Armlehne hinten
Page 75 of 340
3
73
i
Bordkomfort

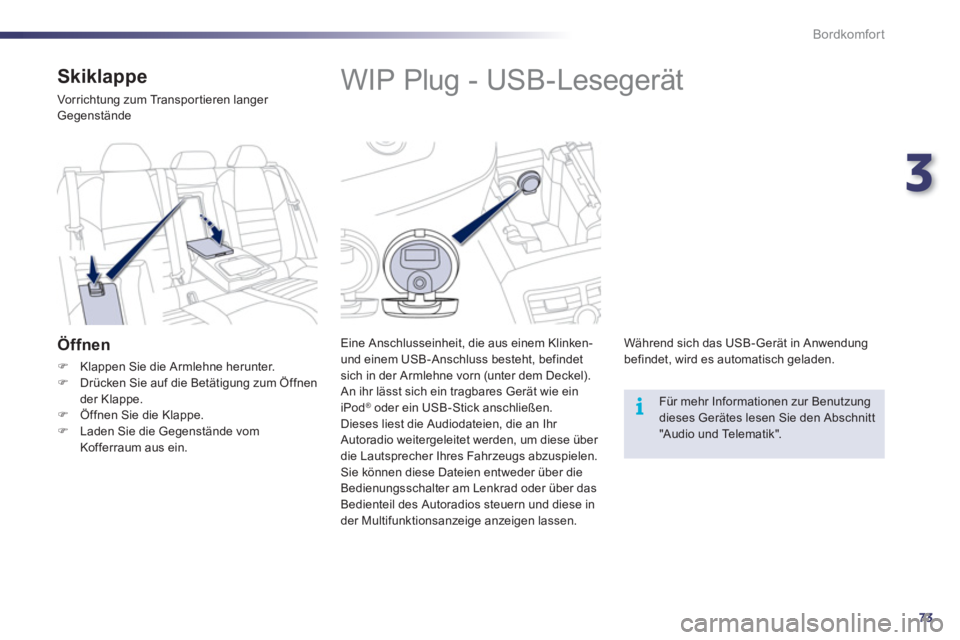

WIP Plug - USB-Lesegerät
Eine Anschlusseinheit, die aus einem Klinken-
und einem USB-Anschluss besteht, befindet
sich in der Armlehne vorn (unter dem Deckel).
An ihr lässt sich ein tragbares Gerät wie ein
iPod
® oder ein USB-Stick anschließen.
Dieses liest die Audiodateien, die an Ihr
Autoradio weitergeleitet werden, um diese über
die Lautsprecher Ihres Fahrzeugs abzuspielen.
Sie können diese Dateien entweder über die
Bedienungsschalter am Lenkrad oder über das
Bedienteil des Autoradios steuern und diese in
der Multifunktionsanzeige anzeigen lassen.
Während sich das USB-Gerät in Anwendung
befindet, wird es automatisch geladen.
Für mehr Informationen zur Benutzung
dieses Gerätes lesen Sie den Abschnitt
"Audio und Telematik".
Skiklappe
Vorrichtung zum Transportieren langer
Gegenstände
Öffnen
)
Klappen Sie die Armlehne herunter.
)
Drücken Sie auf die Betätigung zum Öffnen
der Klappe.
)
Öffnen Sie die Klappe.
)
Laden Sie die Gegenstände vom
Kofferraum aus ein.
Page 76 of 340
74
Bordkomfort

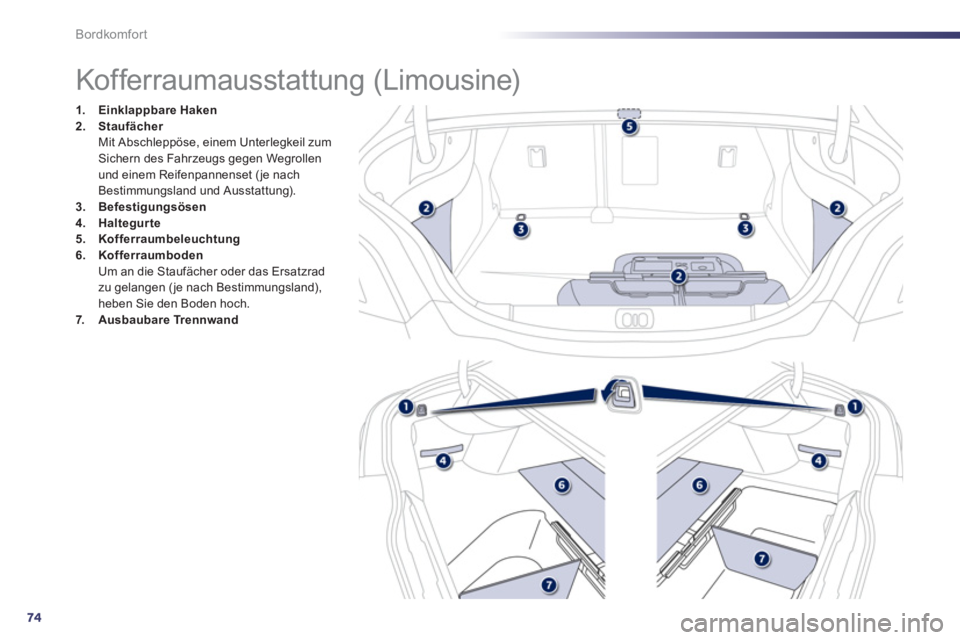

Kofferraumausstattung (Limousine)
1.
Einklappbare
Haken
2.
Staufächer
Mit Abschleppöse, einem Unterlegkeil zum
Sichern des Fahrzeugs gegen Wegrollen
und einem Reifenpannenset ( je nach
Bestimmungsland und Ausstattung).
3.
Befestigungsösen
4.
Haltegurte
5.
Kof ferraumbeleuchtung
6.
Kof ferraumboden
Um an die Staufächer oder das Ersatzrad
zu gelangen ( je nach Bestimmungsland),
heben Sie den Boden hoch.
7.
Ausbaubare Trennwand
Page 77 of 340
3
75
Bordkomfort

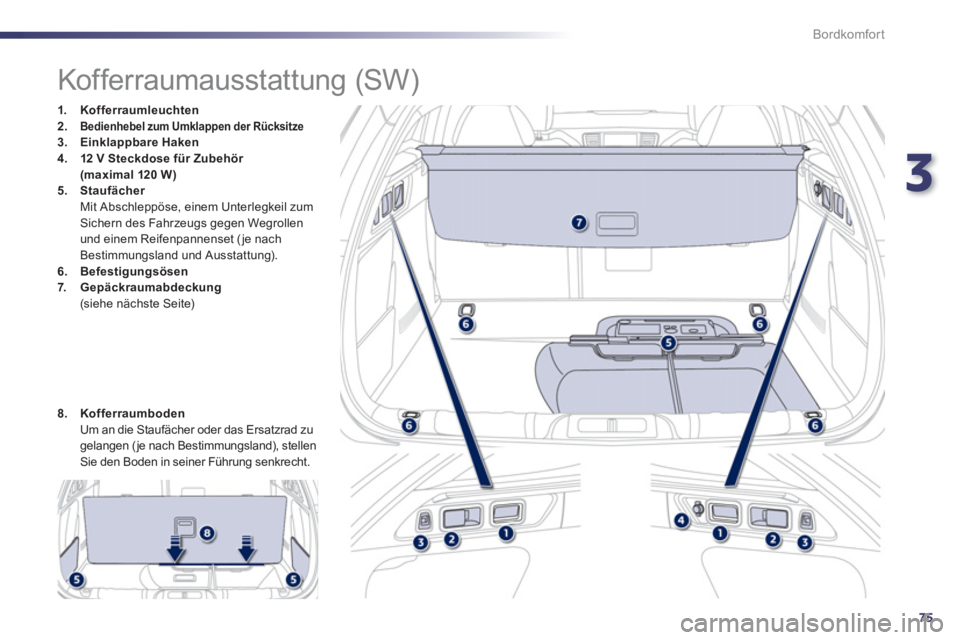

Kofferraumausstattung (SW)
1.
Kof ferraumleuchten
2.
Bedienhebel zum Umklappen der Rücksitze
3.
Einklappbare Haken
4.
12 V Steckdose für Zubehör
(maximal 120 W)
5.
Staufächer
Mit Abschleppöse, einem Unterlegkeil zum
Sichern des Fahrzeugs gegen Wegrollen
und einem Reifenpannenset ( je nach
Bestimmungsland und Ausstattung).
6.
Befestigungsösen
7.
Gepäckraumabdeckung
(siehe nächste Seite)
8.
Kof ferraumboden
Um an die Staufächer oder das Ersatzrad zu
gelangen ( je nach Bestimmungsland), stellen
Sie den Boden in seiner Führung senkrecht.
Page 78 of 340
76
Bordkomfort

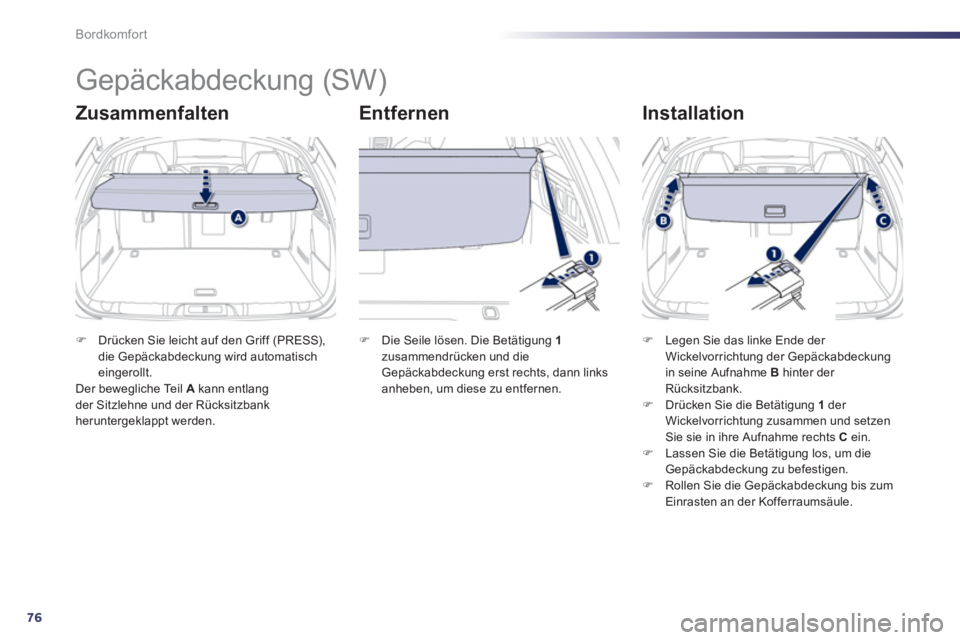

Gepäckabdeckung (SW)
Zusammenfalten
Entfernen
Installation
)
Drücken Sie leicht auf den Griff (PRESS),
die Gepäckabdeckung wird automatisch
eingerollt.
Der bewegliche Teil A
kann entlang
der Sitzlehne und der Rücksitzbank
heruntergeklappt werden.
)
Die Seile lösen. Die Betätigung 1
zusammendrücken und die
Gepäckabdeckung erst rechts, dann links
anheben, um diese zu entfernen.
)
Legen Sie das linke Ende der
Wickelvorrichtung der Gepäckabdeckung
in seine Aufnahme B
hinter der
Rücksitzbank.
)
Drücken Sie die Betätigung 1
der
Wickelvorrichtung zusammen und setzen
Sie sie in ihre Aufnahme rechts C
ein.
)
Lassen Sie die Betätigung los, um die
Gepäckabdeckung zu befestigen.
)
Rollen Sie die Gepäckabdeckung bis zum
Einrasten an der Kofferraumsäule.
Page 79 of 340
3
77
!
i
Bordkomfort

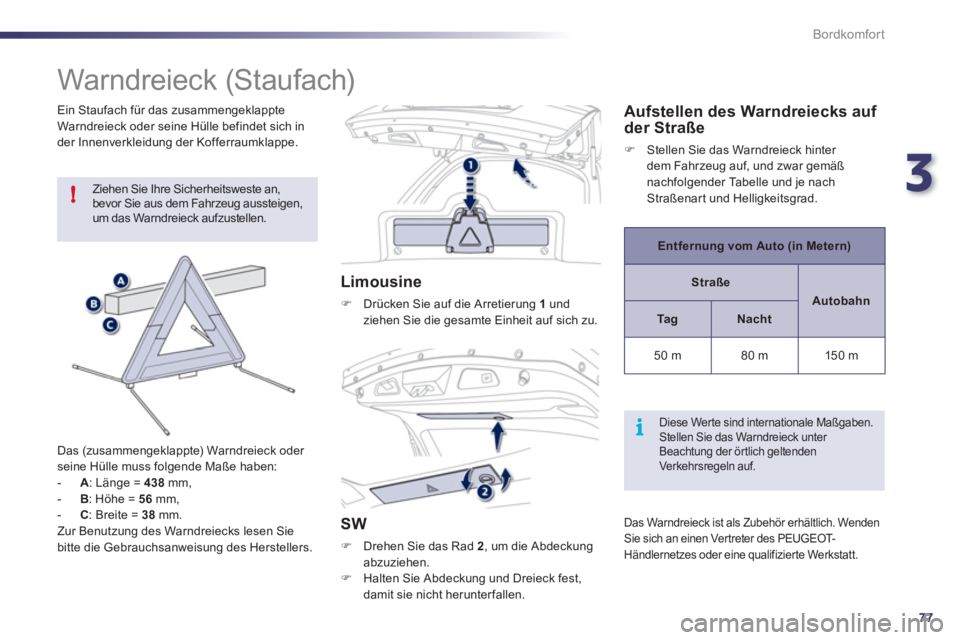

Warndreieck (Staufach)
Ziehen Sie Ihre Sicherheitsweste an,
bevor Sie aus dem Fahrzeug aussteigen,
um das Warndreieck aufzustellen.
Das (zusammengeklappte) Warndreieck oder
seine Hülle muss folgende Maße haben:
- A
: Länge = 438
mm,
- B
: Höhe = 56
mm,
- C
: Breite = 38
mm.
Zur Benutzung des Warndreiecks lesen Sie
bitte die Gebrauchsanweisung des Herstellers.
Limousine
)
Drücken Sie auf die Arretierung 1
und
ziehen Sie die gesamte Einheit auf sich zu.
SW
)
Drehen Sie das Rad 2
, um die Abdeckung
abzuziehen.
)
Halten Sie Abdeckung und Dreieck fest,
damit sie nicht herunter fallen.
Ein Staufach für das zusammengeklappte
Warndreieck oder seine Hülle befindet sich in
der Innenverkleidung der Kofferraumklappe.
Aufstellen des Warndreiecks auf
der Straße
)
Stellen Sie das Warndreieck hinter
dem Fahrzeug auf, und zwar gemäß
nachfolgender Tabelle und je nach
Straßenart und Helligkeitsgrad.
Entfernung vom Auto (in Metern)
Straße
Autobahn
Ta g
Nacht
50 m
80 m
150 m
Diese Wer te sind internationale Maßgaben.
Stellen Sie das Warndreieck unter
Beachtung der örtlich geltenden
Ver kehr sregeln auf.
Das Warndreieck ist als Zubehör erhältlich. Wenden
Sie sich an einen Ver treter des PEUGEOT-
Händlernetzes oder eine qualifizierte Werkstatt.
Page 80 of 340
78
i
Bordkomfort

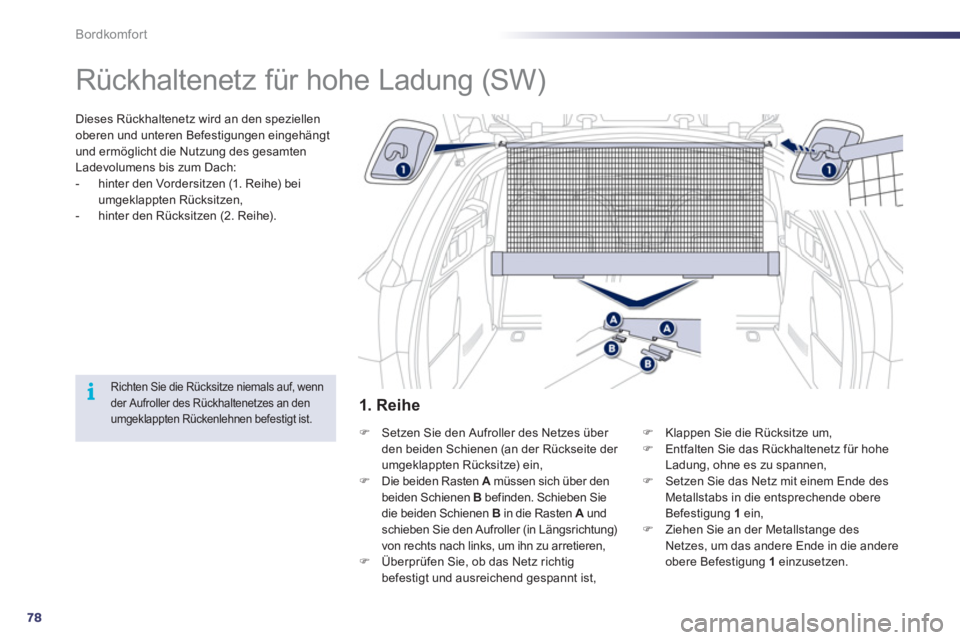

Rückhaltenetz für hohe Ladung (SW)
Dieses Rückhaltenetz wird an den speziellen
oberen und unteren Befestigungen eingehängt
und ermöglicht die Nutzung des gesamten
Ladevolumens bis zum Dach:
- hinter den Vordersitzen (1. Reihe) bei
umgeklappten Rücksitzen,
- hinter den Rücksitzen (2. Reihe).
Richten Sie die Rücksitze niemals auf, wenn
der Aufroller des Rückhaltenetzes an den
umgeklappten Rückenlehnen befestigt ist.
)
Setzen Sie den Aufroller des Netzes über
den beiden Schienen (an der Rückseite der
umgeklappten Rücksitze) ein,
)
Die beiden Rasten A
müssen sich über den
beiden Schienen B
befinden. Schieben Sie
die beiden Schienen B
in die Rasten A
und
schieben Sie den Aufroller (in Längsrichtung)
von rechts nach links, um ihn zu arretieren,
)
Überprüfen Sie, ob das Netz richtig
befestigt und ausreichend gespannt ist,
)
Klappen Sie die Rücksitze um,
)
Entfalten Sie das Rückhaltenetz für hohe
Ladung, ohne es zu spannen,
)
Setzen Sie das Netz mit einem Ende des
Metallstabs in die entsprechende obere
Befestigung 1
ein,
)
Ziehen Sie an der Metallstange des
Netzes, um das andere Ende in die andere
obere Befestigung 1
einzusetzen.
1. Reihe
