Page 61 of 340
2
59
i
Öffnen/Schließen

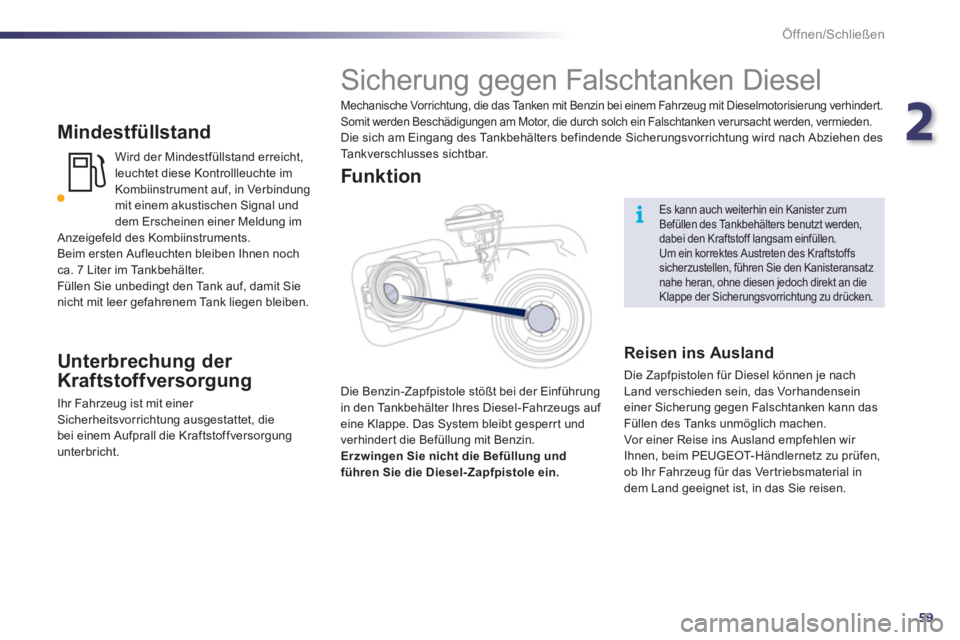

Mindestfüllstand
Wird der Mindestfüllstand erreicht,
leuchtet diese Kontrollleuchte im
Kombiinstrument auf, in Verbindung
mit einem akustischen Signal und
dem Erscheinen einer Meldung im
Anzeigefeld des Kombiinstruments.
Beim ersten Aufleuchten bleiben Ihnen noch
ca. 7 Liter im Tankbehälter.
Füllen Sie unbedingt den Tank auf, damit Sie
nicht mit leer gefahrenem Tank liegen bleiben.
Unterbrechung der
Kraftstoffversorgung
Ihr Fahrzeug ist mit einer
Sicherheitsvorrichtung ausgestattet, die
bei einem Aufprall die Kraftstoffversorgung
unterbricht.
Es kann auch weiterhin ein Kanister zum
Befüllen des Tankbehälters benutzt werden,
dabei den Kraftstoff langsam einfüllen.
Um ein korrektes Austreten des Kraftstoffs
sicherzustellen, führen Sie den Kanisteransatz
nahe heran, ohne diesen jedoch direkt an die
Klappe der Sicherungsvorrichtung zu drücken.
Sicherung gegen Falschtanken Diesel
Mechanische Vorrichtung, die das Tanken mit Benzin bei einem Fahrzeug mit Dieselmotorisierung verhindert.
Somit werden Beschädigungen am Motor, die durch solch ein Falschtanken verursacht werden, vermieden.
Die sich am Eingang des Tankbehälters befindende Sicherungsvorrichtung wird nach Abziehen des
Tankverschlusses sichtbar.
Die Benzin-Zapfpistole stößt bei der Einführung
in den Tankbehälter Ihres Diesel-Fahrzeugs auf
eine Klappe. Das System bleibt gesperrt und
verhinder t die Befüllung mit Benzin.
Erzwingen Sie nicht die Befüllung
und
führen Sie die Diesel-Zapfpistole ein.
Funk tion
Reisen ins Ausland
Die Zapfpistolen für Diesel können je nach
Land verschieden sein, das Vorhandensein
einer Sicherung gegen Falschtanken kann das
Füllen des Tanks unmöglich machen.
Vor einer Reise ins Ausland empfehlen wir
Ihnen, beim PEUGEOT-Händlernetz zu prüfen,
ob Ihr Fahrzeug für das Vertriebsmaterial in
dem Land geeignet ist, in das Sie reisen.
Page 62 of 340
60
DIESEL
Öffnen/Schließen
Kraftstoffqualität für
Benzinmotoren
Die Benzinmotoren sind so konzipier t, dass
sie mit den Biokraftstoffen für Benzinmotoren
vom Typ E10 (mit 10 % Ethanol) gemäß den
europäischen Normen EN 228 und EN 15376
betrieben werden können.
Kraftstoffe vom Typ E85 (mit bis zu 85 %
Ethanol) sind ausschließlich für Fahrzeuge
bestimmt, deren Motoren speziell für diese
Art von Kraftstoff ausgelegt sind (BioFlex-
Fahrzeuge). Die Ethanol- Qualität muss der
europäischen Norm EN 15293 entsprechen.
Spezielle Fahrzeuge, die mit Kraftstoffen mit bis
zu 100 % Ethanol (Typ E100) betrieben werden
können, werden nur in Brasilien verkauft.
Kraftstoffqualität für
Dieselmotoren
Die Dieselmotoren sind so konzipier t, dass
sie mit den Biokraftstoffen betrieben werden
können, die den aktuellen und künftigen
europäischen Normen entsprechen (Diesel
gemäß der Norm EN 590, gemischt mit einem
Biokraftstoff gemäß der Norm EN 14214) und an
der Tankstelle erhältlich sind (Beimischung von
0 bis 7 % Fettsäure-Methylester möglich).
In Verbindung mit einigen Dieselmotoren
kann der Biokraftstoff B30 ver wendet werden,
allerdings nur bei strikter Einhaltung der
besonderen Wartungsbedingungen. Wenden
Sie sich an einen PEUGEOT-Ver tragspar tner
oder eine qualifizierte Werkstatt.
Die Ver wendung jeder anderen Art von (Bio)-
Kraftstoff (reine oder verdünnte pflanzliche
oder tierische Öle, Heizöl, ...) ist ausdrücklich
verboten (Gefahr der Beschädigung des Motors
und des Kraftstoffkreislaufs).
Page 63 of 340
3
61
Bordkomfort

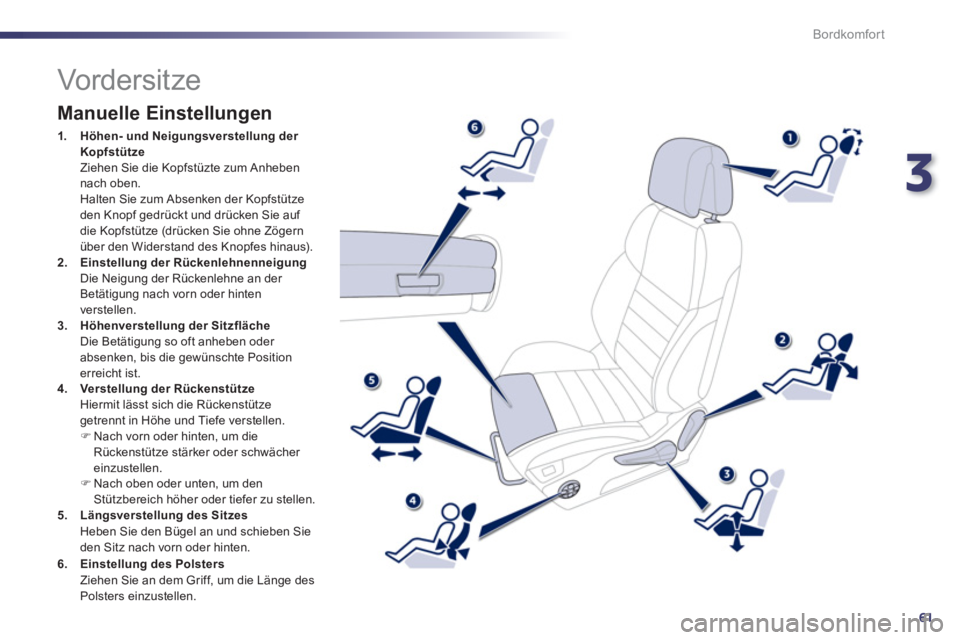

Vorder sit ze
Manuelle Einstellungen
1.
Höhen- und Neigungsverstellung der
Kopfstütze
Ziehen Sie die Kopfstüzte zum Anheben
nach oben.
Halten Sie zum Absenken der Kopfstütze
den Knopf gedrückt und drücken Sie auf
die Kopfstütze (drücken Sie ohne Zögern
über den Widerstand des Knopfes hinaus).
2.
Einstellung der Rückenlehnenneigung
Die Neigung der Rückenlehne an der
Betätigung nach vorn oder hinten
verstellen.
3.
Höhenverstellung der Sitzfläche
Die Betätigung so oft anheben oder
absenken, bis die gewünschte Position
erreicht ist.
4.
Verstellung der Rückenstütze
Hiermit lässt sich die Rückenstütze
getrennt in Höhe und Tiefe verstellen.
)
Nach vorn oder hinten, um die
Rückenstütze stärker oder schwächer
einzustellen.
)
Nach oben oder unten, um den
Stützbereich höher oder tiefer zu stellen.
5.
Längsverstellung des Sitzes
Heben Sie den Bügel an und schieben Sie
den Sitz nach vorn oder hinten.
6. Einstellung des Polsters
Ziehen Sie an dem Griff, um die Länge des
Polsters einzustellen.
Page 64 of 340
62
i
Bordkomfort

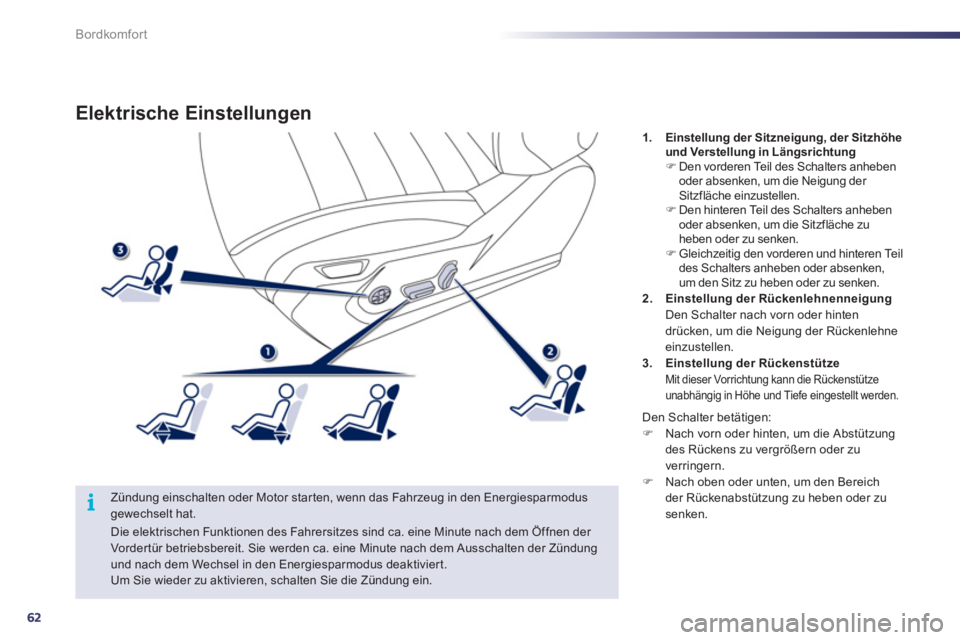

Elektrische Einstellungen
Zündung einschalten oder Motor starten, wenn das Fahrzeug in den Energiesparmodus
gewechselt hat.
1.
Einstellung der Sitzneigung, der Sitzhöhe
und Verstellung in Längsrichtung
)
Den vorderen Teil des Schalters anheben
oder absenken, um die Neigung der
Sitzfläche einzustellen.
)
Den hinteren Teil des Schalters anheben
oder absenken, um die Sitzfläche zu
heben oder zu senken.
)
Gleichzeitig den vorderen und hinteren Teil
des Schalters anheben oder absenken,
um den Sitz zu heben oder zu senken.
2.
Einstellung der Rückenlehnenneigung
Den Schalter nach vorn oder hinten
drücken, um die Neigung der Rückenlehne
einzustellen.
3.
Einstellung
der Rückenstütze
Mit dieser Vorrichtung kann die Rückenstütze
unabhängig in Höhe und Tiefe eingestellt werden.
Die elektrischen Funktionen des Fahrersitzes sind ca. eine Minute nach dem Öffnen der
Vordertür betriebsbereit. Sie werden ca. eine Minute nach dem Ausschalten der Zündung
und nach dem Wechsel in den Energiesparmodus deaktiviert.
Um Sie wieder zu aktivieren, schalten Sie die Zündung ein.
Den Schalter betätigen:
)
Nach vorn oder hinten, um die Abstützung
des Rückens zu vergrößern oder zu
verringern.
)
Nach oben oder unten, um den Bereich
der Rückenabstützung zu heben oder zu
senken.
Page 65 of 340
3
63
Bordkomfort

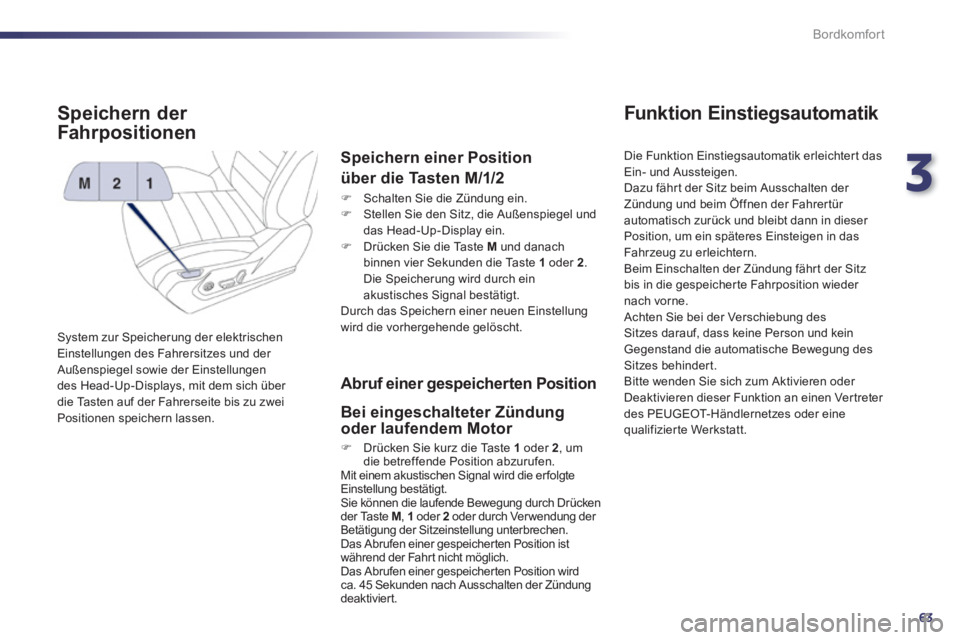

Speichern der
Fahrpositionen
System zur Speicherung der elektrischen
Einstellungen des Fahrersitzes und der
Außenspiegel sowie der Einstellungen
des Head-Up-Displays, mit dem sich über
die Tasten auf der Fahrerseite bis zu zwei
Positionen speichern lassen.
Speichern einer Position
über die Tasten M/1/2
)
Schalten Sie die Zündung ein.
)
Stellen Sie den Sitz, die Außenspiegel und
das Head-Up-Display ein.
)
Drücken Sie die Taste M
und danach
binnen vier Sekunden die Taste 1
oder 2
.
Die Speicherung wird durch ein
akustisches Signal bestätigt.
Durch das Speichern einer neuen Einstellung
wird die vorhergehende gelöscht.
Abruf einer gespeicherten Position
Bei eingeschalteter Zündung
oder laufendem Motor
)
Drücken Sie kurz die Taste 1
oder 2
, um
die betreffende Position abzurufen.
Mit einem akustischen Signal wird die er folgte
Einstellung bestätigt.
Sie können die laufende Bewegung durch Drücken
der Taste M
, 1
oder 2
oder durch Ver wendung der
Betätigung der Sitzeinstellung unterbrechen.
Das Abrufen einer gespeicherten Position ist
während der Fahrt nicht möglich.
Das Abrufen einer gespeicherten Position wird
ca. 45 Sekunden nach Ausschalten der Zündung
deaktiviert.
Funktion Einstiegsautomatik
Die Funktion Einstiegsautomatik erleichtert das
Ein- und Aussteigen.
Dazu fähr t der Sitz beim Ausschalten der
Zündung und beim Öffnen der Fahrer tür
automatisch zurück und bleibt dann in dieser
Position, um ein späteres Einsteigen in das
Fahrzeug zu erleichtern.
Beim Einschalten der Zündung fährt der Sitz
bis in die gespeicher te Fahrposition wieder
nach vorne.
Achten Sie bei der Verschiebung des
Sitzes darauf, dass keine Person und kein
Gegenstand die automatische Bewegung des
Sitzes behindert.
Bitte wenden Sie sich zum Aktivieren oder
Deaktivieren dieser Funktion an einen Ver treter
des PEUGEOT-Händlernetzes oder eine
qualifizier te Werkstatt.
Page 66 of 340
64
!
Bordkomfort

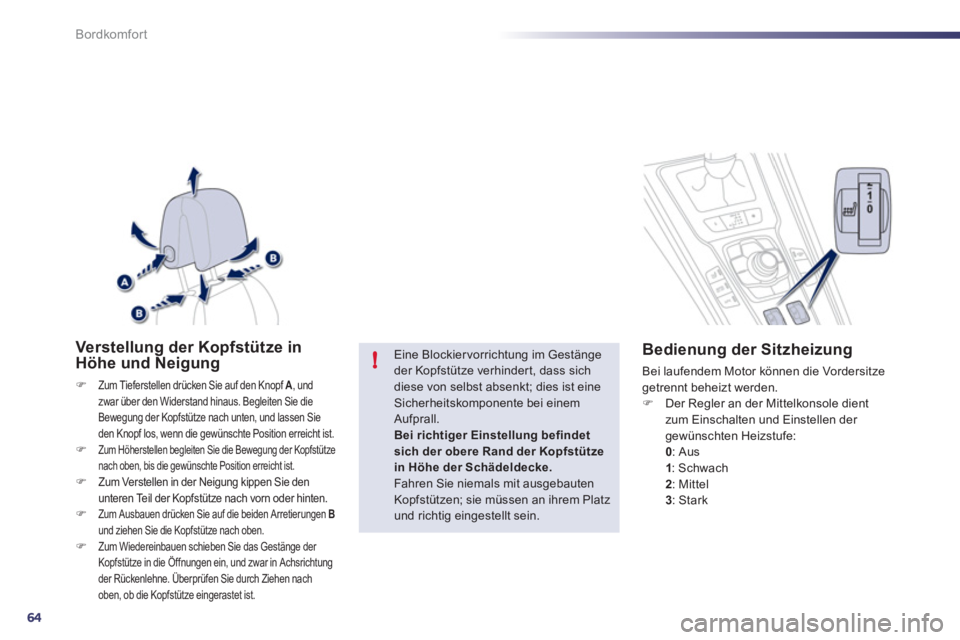

Verstellung der Kopfstütze in
Höhe und Neigung
)
Zum Tieferstellen drücken Sie auf den Knopf A
, und
zwar über den Widerstand hinaus. Begleiten Sie die
Bewegung der Kopfstütze nach unten, und lassen Sie
den Knopf los, wenn die gewünschte Position erreicht ist.
)
Zum Höherstellen begleiten Sie die Bewegung der Kopfstütze
nach oben, bis die gewünschte Position erreicht ist.
)
Zum Verstellen in der Neigung kippen Sie den
unteren Teil der Kopfstütze nach vorn oder hinten.
)
Zum Ausbauen drücken Sie auf die beiden Arretierungen B
und ziehen Sie die Kopfstütze nach oben.
)
Zum Wiedereinbauen schieben Sie das Gestänge der
Kopfstütze in die Öffnungen ein, und zwar in Achsrichtung
der Rückenlehne. Überprüfen Sie durch Ziehen nach
oben, ob die Kopfstütze eingerastet ist.
Eine Blockiervorrichtung im Gestänge
der Kopfstütze verhindert, dass sich
diese von selbst absenkt; dies ist eine
Sicherheitskomponente bei einem
Aufprall.
Bei richtiger Einstellung befindet
sich der obere Rand der Kopfstütze
in Höhe der Schädeldecke.
Fahren Sie niemals mit ausgebauten
Kopfstützen; sie müssen an ihrem Platz
und richtig eingestellt sein.
Bedienung der Sitzheizung
Bei laufendem Motor können die Vordersitze
getrennt beheizt werden.
)
Der Regler an der Mittelkonsole dient
zum Einschalten und Einstellen der
gewünschten Heizstufe:
0
: Aus
1
: Schwach
2
: Mittel
3
: Stark
Page 67 of 340
3
65
Bordkomfort

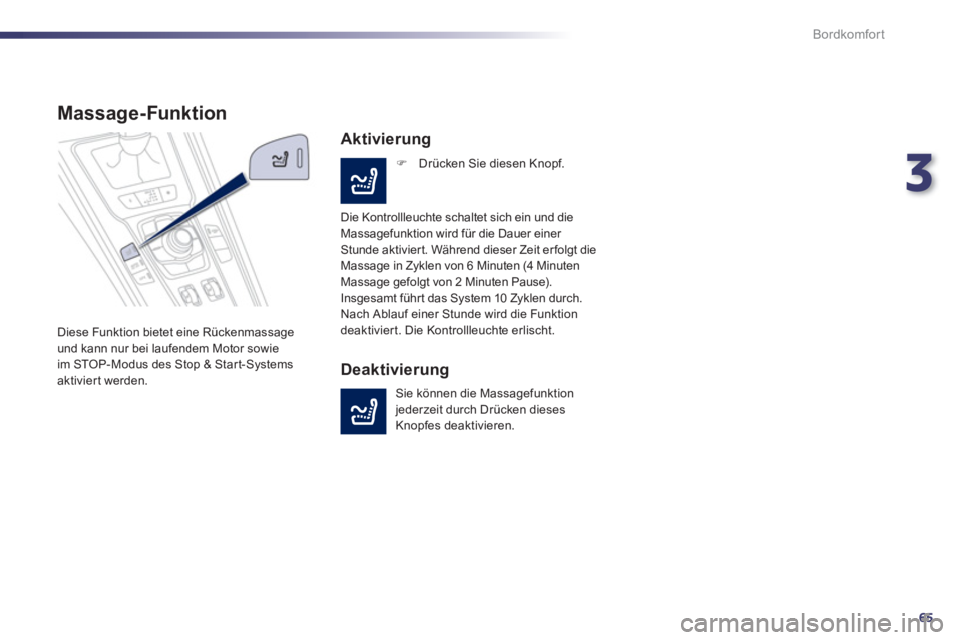

Massage-Funktion
Diese Funktion bietet eine Rückenmassage
und kann nur bei laufendem Motor sowie
im STOP-Modus des Stop & Start-Systems
aktiviert werden.
Aktivierung
)
Drücken Sie diesen Knopf.
Die Kontrollleuchte schaltet sich ein und die
Massagefunktion wird für die Dauer einer
Stunde aktiviert. Während dieser Zeit erfolgt die
Massage in Zyklen von 6 Minuten (4 Minuten
Massage gefolgt von 2 Minuten Pause).
Insgesamt führt das System 10 Zyklen durch.
Nach Ablauf einer Stunde wird die Funktion
deaktiviert. Die Kontrollleuchte erlischt.
Deaktivierung
Sie können die Massagefunktion
jederzeit durch Drücken dieses
Knopfes deaktivieren.
Page 68 of 340
66
!
Bordkomfort

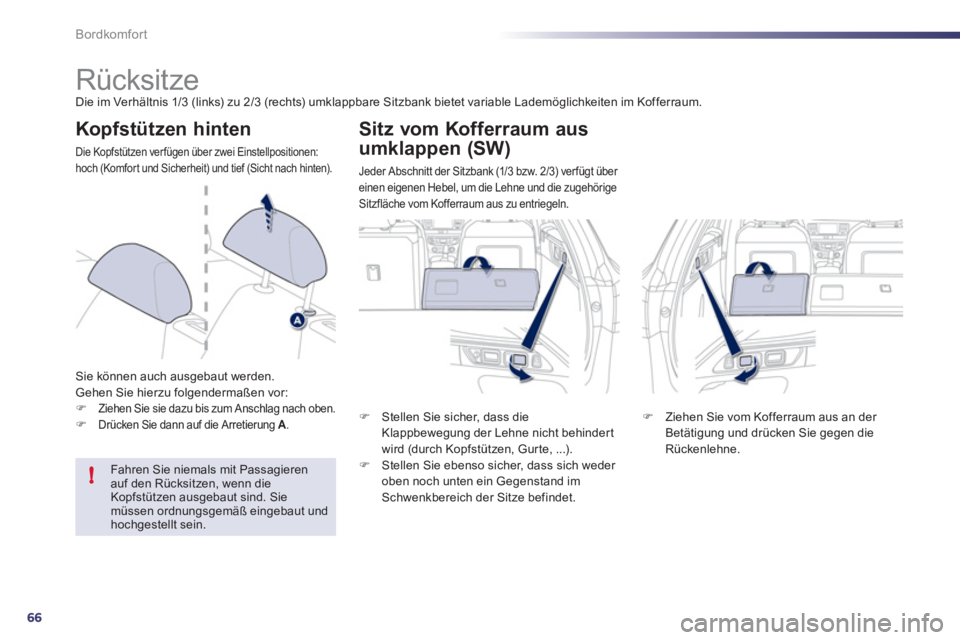

Rücksitze
Die im Verhältnis 1/3 (links) zu 2/3 (rechts) umklappbare Sitzbank bietet variable Lademöglichkeiten im Kofferraum.
Kopfstützen hinten
Die Kopfstützen ver fügen über zwei Einstellpositionen:
hoch (Komfort und Sicherheit) und tief (Sicht nach hinten).
Sie können auch ausgebaut werden.
Gehen Sie hierzu folgendermaßen vor:
)
Ziehen Sie sie dazu bis zum Anschlag nach oben.
)
Drücken Sie dann auf die Arretierung A
.
Fahren Sie niemals mit Passagieren
auf den Rücksitzen, wenn die
Kopfstützen ausgebaut sind. Sie
müssen ordnungsgemäß eingebaut und
hochgestellt sein.
Sitz vom Kofferraum aus
umklappen (SW)
Jeder Abschnitt der Sitzbank (1/3 bzw. 2/3) ver fügt über
einen eigenen Hebel, um die Lehne und die zugehörige
Sitzfläche vom Kofferraum aus zu entriegeln.
)
Stellen Sie sicher, dass die
Klappbewegung der Lehne nicht behindert
wird (durch Kopfstützen, Gurte, ...).
)
Stellen Sie ebenso sicher, dass sich weder
oben noch unten ein Gegenstand im
Schwenkbereich der Sitze befindet.
)
Ziehen Sie vom Kofferraum aus an der
Betätigung und drücken Sie gegen die
Rückenlehne.
Page 69 of 340
3
67
Bordkomfort

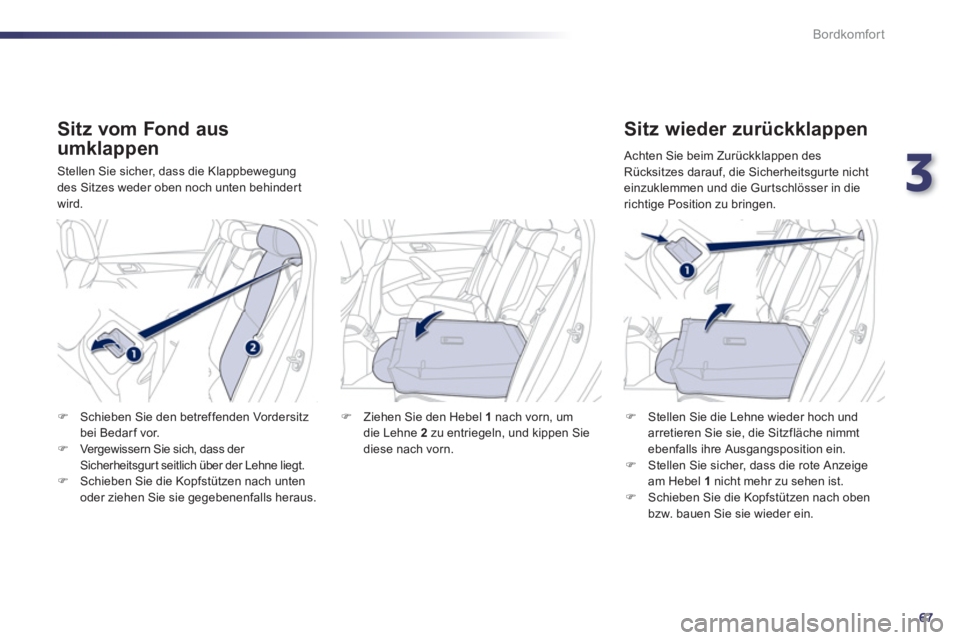

Sitz vom Fond aus
umklappen
Stellen Sie sicher, dass die Klappbewegung
des Sitzes weder oben noch unten behindert
wird.
Sitz wieder zurückklappen
)
Stellen Sie die Lehne wieder hoch und
arretieren Sie sie, die Sitzfläche nimmt
ebenfalls ihre Ausgangsposition ein.
)
Stellen Sie sicher, dass die rote Anzeige
am Hebel 1
nicht mehr zu sehen ist.
)
Schieben Sie die Kopfstützen nach oben
bzw. bauen Sie sie wieder ein.
)
Schieben Sie den betreffenden Vordersitz
bei Bedar f vor.
)
Vergewissern Sie sich, dass der
Sicherheitsgurt seitlich über der Lehne liegt.
)
Schieben Sie die Kopfstützen nach unten
oder ziehen Sie sie gegebenenfalls heraus.
)
Ziehen Sie den Hebel 1
nach vorn, um
die Lehne 2
zu entriegeln, und kippen Sie
diese nach vorn.
Achten Sie beim Zurückklappen des
Rücksitzes darauf, die Sicherheitsgurte nicht
einzuklemmen und die Gur tschlösser in die
richtige Position zu bringen.
Page 70 of 340
68
i
i
i

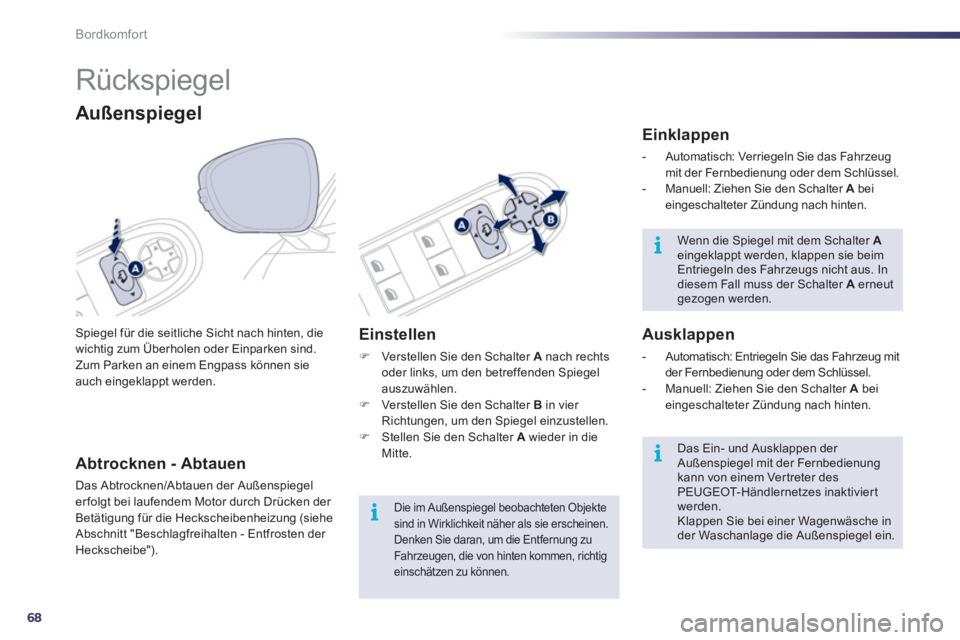

Bordkomfort
Rückspiegel
Spiegel für die seitliche Sicht nach hinten, die
wichtig zum Überholen oder Einparken sind.
Zum Parken an einem Engpass können sie
auch eingeklappt werden.
Außenspiegel
Wenn die Spiegel mit dem Schalter A
eingeklappt werden, klappen sie beim
Entriegeln des Fahrzeugs nicht aus. In
diesem Fall muss der Schalter A
erneut
gezogen werden.
Das Ein- und Ausklappen der
Außenspiegel mit der Fernbedienung
kann von einem Vertreter des
PEUGEOT-Händlernetzes inaktiviert
werden.
Klappen Sie bei einer Wagenwäsche in
der Waschanlage die Außenspiegel ein.
Die im Außenspiegel beobachteten Objekte
sind in Wirklichkeit näher als sie erscheinen.
Denken Sie daran, um die Entfernung zu
Fahrzeugen, die von hinten kommen, richtig
einschätzen zu können.
Abtrocknen - Abtauen
Das Abtrocknen/Abtauen der Außenspiegel
er folgt bei laufendem Motor durch Drücken der
Betätigung für die Heckscheibenheizung (siehe
Abschnitt "Beschlagfreihalten - Entfrosten der
Heckscheibe").
Einstellen
)
Verstellen Sie den Schalter A
nach rechts
oder links, um den betreffenden Spiegel
auszuwählen.
)
Verstellen Sie den Schalter B
in vier
Richtungen, um den Spiegel einzustellen.
)
Stellen Sie den Schalter A
wieder in die
Mitte.
Einklappen
- Automatisch: Verriegeln Sie das Fahrzeug
mit der Fernbedienung oder dem Schlüssel.
- Manuell: Ziehen Sie den Schalter A
bei
eingeschalteter Zündung nach hinten.
Ausklappen
- Automatisch: Entriegeln Sie das Fahrzeug mit
der Fernbedienung oder dem Schlüssel.
- Manuell: Ziehen Sie den Schalter A
bei
eingeschalteter Zündung nach hinten.
