Peugeot 508 2012.5 Kullanım Kılavuzu (in Turkish)

9
219
Kontroller
Değişik sıvıların seviyelerinin kontrolüne ve
bazı elemanların değişimine erişim sağlar.

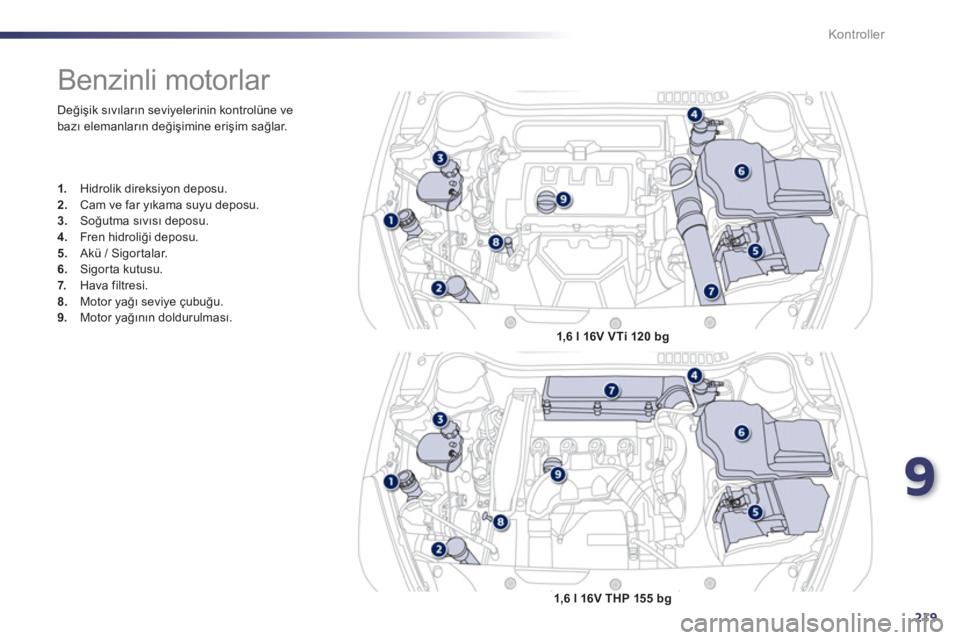

Benzinli motorlar
1.
Hidrolik direksiyon deposu.2.Cam ve far yıkama suyu deposu.3.Soğutma sıvısı deposu.4.
Fren hidroliği deposu.
5. Akü / Sigortalar.
6.Sigor ta kutusu.
7. Hava filtresi. 8.Motor yağı seviye çubuğu. 9.
Motor yağının doldurulması.
1,6 l 16V VTi 120 bg
1,6 l 16V THP 155 bg

220
Kontroller
elemanların değişimine ve yakıt devresinin
tamamlanmasına erişim sağlar.
*
Motor donanıma
göre.

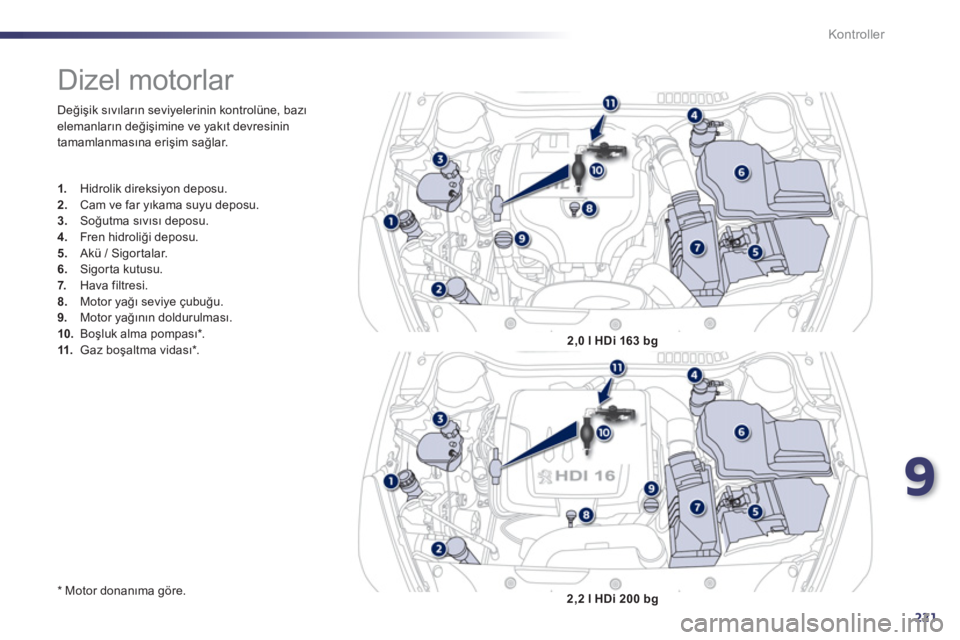

Dizel motorlar
1.
Hidrolik direksiyon deposu.2.
Cam ve far yıkama suyu deposu.3.
Soğutma sıvısı deposu.4.
Fren hidroliği deposu.5.
Akü / Sigortalar.
6.Sigor ta kutusu.
7. Hava filtresi. 8.Motor yağı seviye çubuğu. 9.
Motor yağının doldurulması. 10.Boşluk alma pompası
* . 11.
Gaz boşaltma vidası *
. 1,6 l HDi 110 bg
2,0 l HDi 140 bg

9
221
Kontroller
Değişik sıvıların seviyelerinin kontrolüne, bazı elemanların değişimine ve yakıt devresinin
tamamlanmasına erişim sağlar.

*

Motor donanıma göre.












Dizel motorlar
1.
Hidrolik direksiyon deposu.2.Cam ve far yıkama suyu deposu.3.Soğutma sıvısı deposu.4.
Fren hidroliği deposu.
5. Akü / Sigortalar.
6.Sigor ta kutusu.
7. Hava filtresi. 8.Motor yağı seviye çubuğu. 9.
Motor yağının doldurulması. 10.Boşluk alma pompası
* .11.
Gaz boşaltma vidası *
. 2,0 l HDi 163 bg
2,2 l HDi 200 bg

222
Kontroller

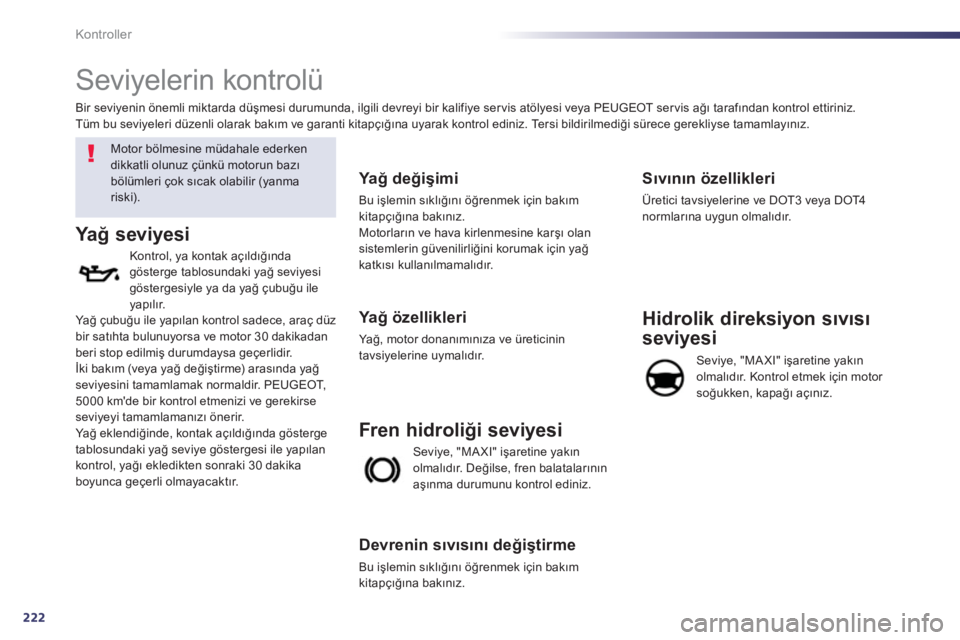

Seviyelerin kontrolü


Motor bölmesine müdahale ederken
dikkatli olunuz çünkü motorun bazı bölümleri çok sıcak olabilir (yanma riski).
Yağ seviyesi
Kontrol, ya kontak açıldığındagösterge tablosundaki yağ seviyesi
g

9
223
Kontroller

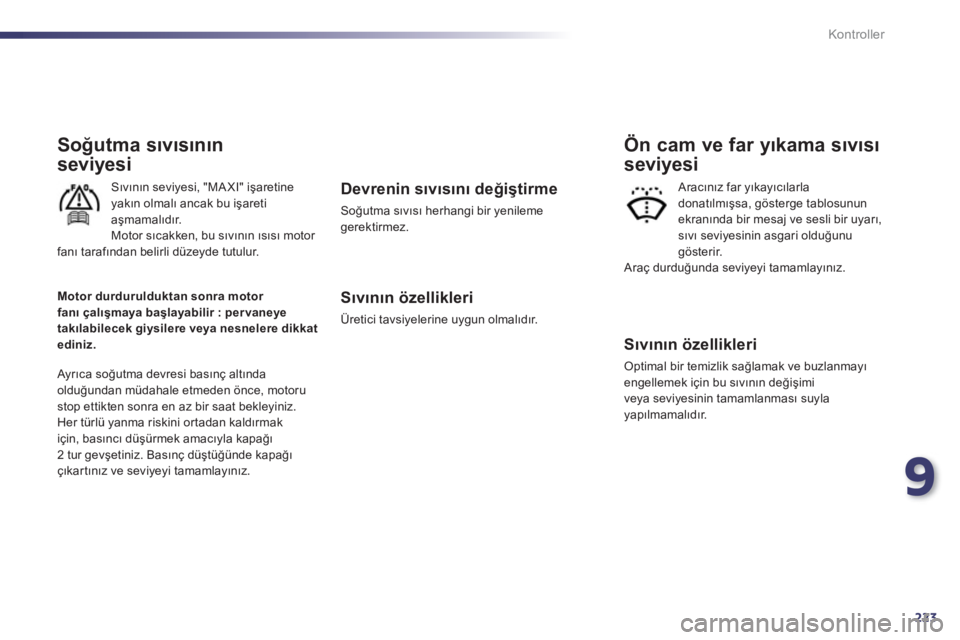

Soğutma sıvısının
sevi
yesi
Sıvının seviyesi, "MA XI" işaretine
yakın olmalı ancak bu işareti
aşmamalıdır.
Motor sıcakken, bu sıvının ısısı motor fanı tarafından belirli düzeyde tutulur.

Ayrıca soğutma devresi basınç altında
olduğundan m

224
Kontroller
Kullanılmış yağın ve sıvıların deriyle her türlü uzun süreli temasından kaçınınız.Bu sıvıların çoğu çok tahriş edici ve
sağlığa zararlıdır.
Kullanılmış yağı ve sıvıları kanalizasyona veya yere dökmeyiniz. Kullanılmış yağı, bir kalifiye ser vis atölyesi veya PEUGEOT ser vis ağında bulunan özel kutulara dökünüz.

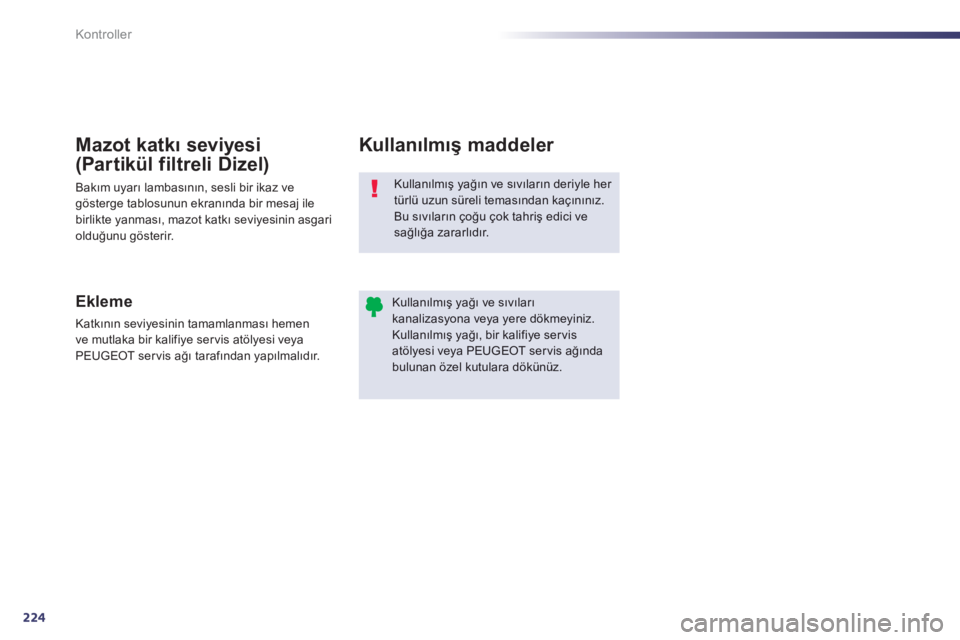

Kullanılmış maddeler
Ekleme
Katkının seviyesinin tamamlanması hemen
ve mutlaka bir kalifiye ser vis atölyesi veya
PEUGEOT ser vis ağı tarafından yapılmalıdır.
Mazot katkı seviyesi
(Par tikül filtreli Dizel)
Bakım uyarı lambasının, sesli bir ikaz vegösterge tablosunun ekranında bir mesaj ile birlikte yanması, mazot katkı seviyesinin asgari
olduğunu g

9
225
Kontroller






Kontroller

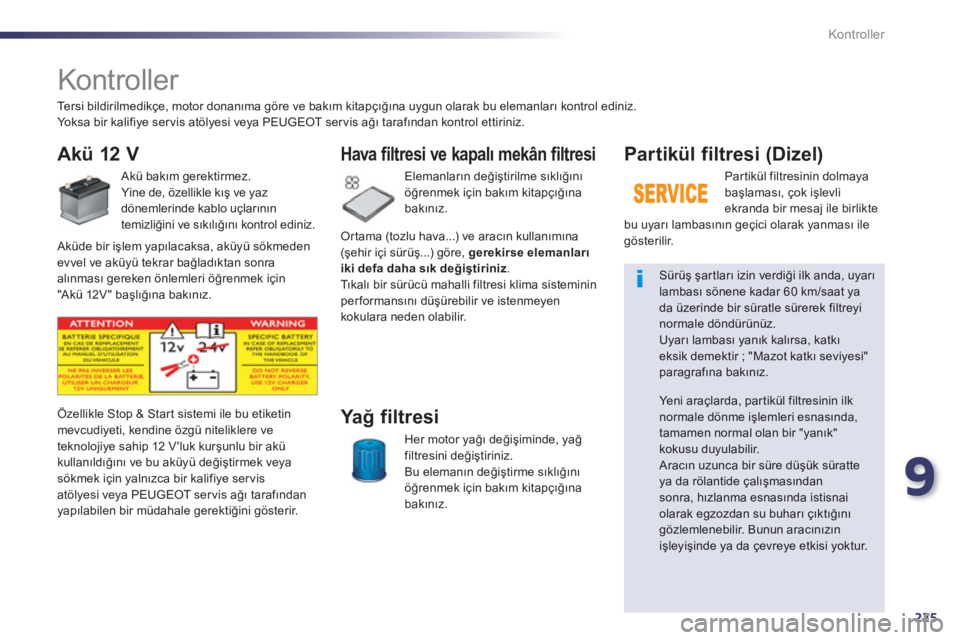

Akü 12 V


Akü bakım gerektirmez.
Yine de, özellikle kış ve yaz
dönemlerinde kablo uçlarının
temizliğini ve sıkılığ

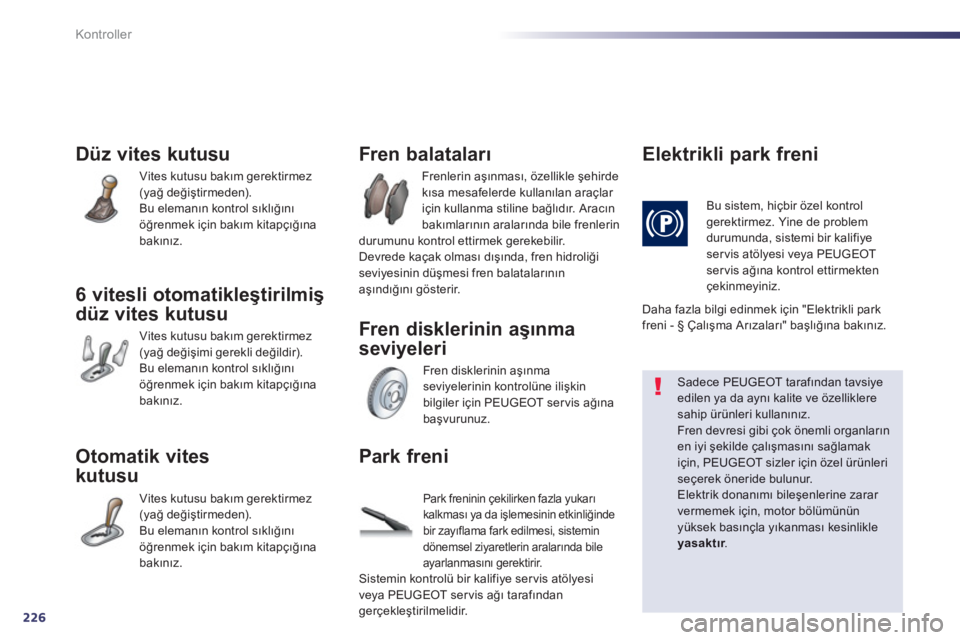

226
Kontroller
Düz vites kutusu
Vites kutusu bakım gerektirmez (yağ değiştirmeden).
Bu elemanın kontrol sıklığ

10
227
Te k n i k ö z e l l i k l e r

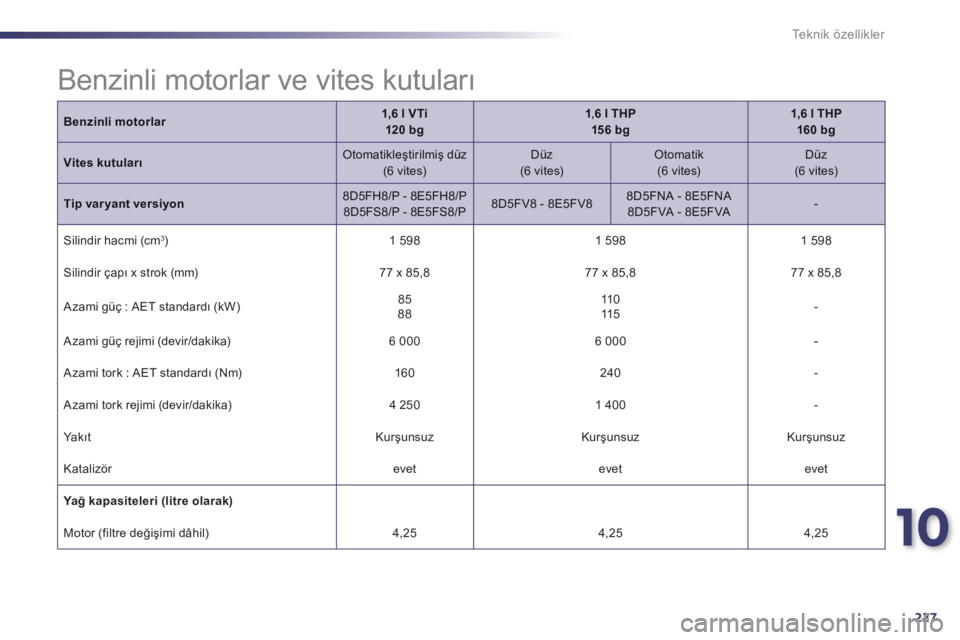

Benzinli motorlar1,6 l VTi120 bg1,6 l THP156 bg1,6 l THP 160 bg
Vites kutuları
Otomatikleştirilmiş düz (6 vites)
Düz (6 vites)
Otomatik(6 vites)

Düz (6 vites)
Tip varyant versiyon8D5FH8/P - 8E5FH8/P8D5FS8/P - 8E5FS8/P 8D5FV8 - 8E5FV8 8D5FNA - 8E5FNA 8D5FVA - 8E5FVA -

Silindir hacmi (cm 3)
1 598
1 598
1 598


Silindir çapı x strok (mm) 77 x 85,8
77 x 85,8
77 x 85,8
Azami güç : AET standardı
(kW) 8588
11 0115-

A zami güç rejimi (devir/dakika) 6 000
6 000
-
Azami tork : AET standardı
(Nm)
160 240 -

Azami tork rejimi (devir/dakika)
4 250
1 400
-

Yakıt
Kurşunsuz
Kurşunsuz Kurşunsuz
K
atalizör evet evet evet
Ya
ğ kapasiteleri (litre olarak)
Motor (filtre değişimi dâhil)
4,25
4,25 4,25















Benzinli motorlar ve vites kutuları

228
Te k n i k ö z e l l i k l e r
*
Harekete hazır ağırlık, aracın boş ağırlığı + sürücü (75 kg) ağırlığının toplamıdır.
**
HHKTA sınırları dâhilinde, çekici aracın TİAA'sından aynı miktarda düşülmek şartıyla, frenli römork ağırlığı yükseltilebilir ; dikkat, az yüklenmiş bir
araçla römork çekmek, yol tutuşunu bozabilir.

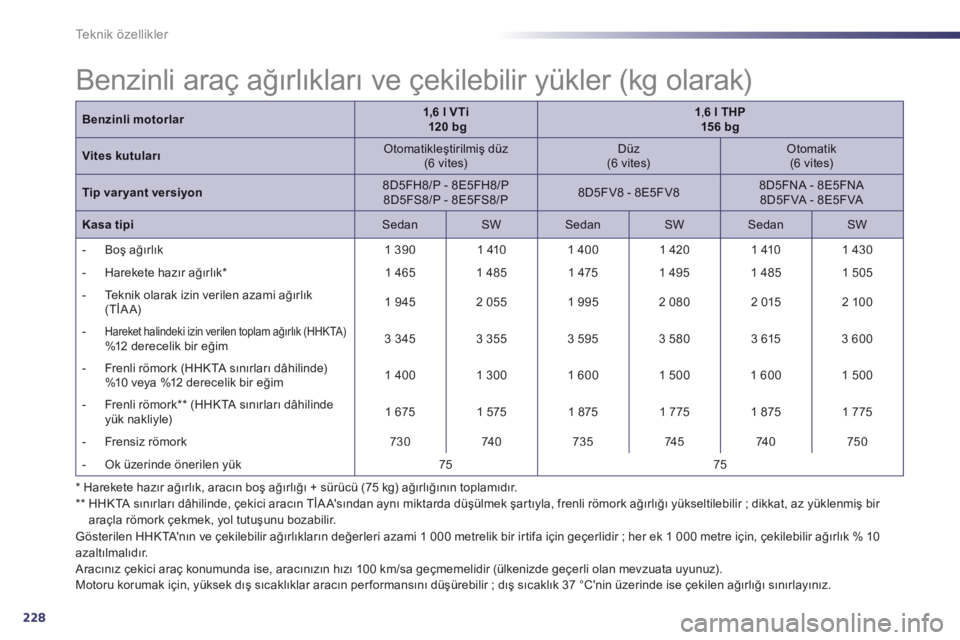

Benzinli araç ağırlıkları ve çekilebilir yükler (kg olarak)
Gösterilen HHKTA'nın ve çekilebilir ağırlıkların değerleri azami 1 000 metrelik bir ir tifa için geçerlidir ; her ek 1 000 metre için, çekilebilir ağırlık % 10 azaltılmalıdõr.
Aracınız çekici araç konumunda ise, aracınızın hızı 100 km/sa geçmemelidir (ülkenizde geçerli olan mevzuata uyunuz).
Motoru korumak için, yüksek dış sıcaklıklar aracın performansını düşürebilir ; dış sıcaklık 37 °C'nin üzerinde ise çekilen ağırlığı sınırlayınız.
Benzinli motorlar1,6 l VTi120 bg1,6 l THP156 bg
Vites kutuları
Otomatikleştirilmiş düz(6 vites)

Düz(6 vites)
Otomatik(6 vites)
Tip varyant versiyon

8D5FH8/P - 8E5FH8/P 8D5FS8/P - 8E5FS8/P 8D5FV8 - 8E5FV8
8D5FNA - 8E5FNA 8D5FVA - 8E5FVA
Kasa tipi
Sedan
SWSedanSW
Sedan
SW


- Boş ağırlık
1 390
1 410
1 400
1 420
1 410
1 430



- Harekete hazır ağırlık *

1 465 1 485
1 475 1 495
1 485
1 505


- Teknik olarak izin verilen azami a
ğırlık(TİAA)1 945 2 0551 9952 080
2 015 2 10 0
-Hareket halindeki izin verilen toplam ağırlık (HHKTA) %12 derecelik bir eğim 3 3453 355
3 595
3 580
3 615
3 600



- Frenli r
