Peugeot 508 2012 Инструкция по эксплуатации (in Russian)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 508, Model: Peugeot 508 2012Pages: 340, PDF Size: 12.08 MB
Page 31 of 340
1
29
Контрольные приборы, индикаторы и сигнализаторы
СигнализаторСостояниеПричинаЧто делать/Примечания
Электрический стояночныйтормоз
Мигает.Не срабатывает автоматическое затягивание электрическогостояночного тормоза.
Механизм затягивания и отпускания тормоза неисправен.
Немедленно остановитесь, соблюдая при этом правилаи все необходимые меры предосторожности на дороге.
Припаркуйте автомобиль на плоской (горизонтальной)площадке, выключите зажигание и обратитесь в у((
сервисную сеть PEUGEOT или в специализированныйтехцентр.
Сбой в работеэлектрического стояночного тормоза
Го р и т постоянно.Электрический стояночный тормоз
неисправен. Срочно обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр.
Тормоз можно отпустить вручную.
Подробную информацию об электрическомтормозе см. в главе "Вождение".
Тормознаясистема
Горит постоянно.Значительное падение уровнятормозной жидкости в системе.
Немедленно остановитесь, соблюдая при этом правила и все
необходимые меры предосторожности на дороге.
Пополните уровень рекомендованной жидкостью с артикулом
PEUGEOT.
При возникновении проблемы проверьте тормозную систему всервисной сети PEUGEOT или в специализированном техцентре.
+
Горит постоянно,
вместе с символомABS.
Электронный регулятор тормозных сил REF неисправен.
Немедленно остановитесь, соблюдая при этом правила и
все необходимые меры предосторожности на дороге.
Проверьте тормозн
ую систему в сервисной сети PEUGEOT
или в специализированном техцентре.
Отключение автоматического режима работы электрическогостояночноготормоза
Го р и т постоянно.Функции "автоматическое
включение" (при остановке двигателя) и "автоматическое
выключение" отключены, либо неработают.
Активируйте функцию (в зависимости от страны
поставки) при помощи команды в меню настроек
или обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр, если автоматическое
включение и автоматическое выключение больше не
работают.
То р м о з можно отп
устить вручную путем егоаварийного снятия с блокировки.
Подробную информацию об электрическом стояночном тормозе см. в гл. "Вождение автомобиля".
Page 32 of 340
30
Контрольные приборы, индикаторы и сигнализаторы
СигнализаторСостояниеПричинаЧто делать/Примечания
Системадинамическойстабилизации CDS/ASR
Мигает. Система CDS/ASR работает в активном режиме. Система оптимизирует тяговитость и улучшает
курсовую устойчивость автомобиля.
Горит постоянно.Если система CDS/ASR не отключена(gZ`Zlb_f на кнопку, при этом должна гореть ее
контрольная лампа), значит, она неисправна.
Обратитесь в сервисную сеть PEUGEOT или вспециализированный техцентр.
Автоматическаябортоваясистемадиагностикидвигателя
Горит постоянно.Система снижения токсичности
отработавших газов неисправна.Сигнализатор должен погаснуть с запуском двигателя.
Если он не гаснет, срочно обратитесь в сервисную сетьPEUGEOT или в специализированный техцентр.
Мигает. Система управления двигателем
неисправна. Опасность повреждения катализатора.
Обратитесь в сервисную сеть PEUGEOT или вспециализированный техцентр.
Минимальный
остаток топлива в баке
Горит постоянно,
стрелка прибора в
красной зоне.П
ри его первом загорании в баке
остается еще около 7 литров
горючего.С этого момента начинаетсярасход аварийного запасатоплива.С
рочно заправьтесь, чтобы не остаться без топлива.
Данный индикатор будет загораться каждый раз при
включении зажигания, пока уровень топлива в баке
не будет достаточным.
Никогда не допускайте полной выработки топлива в
баке - это может вывести из строя систему снижениятоксичности отработавших газов и систему впрыскатоплива.
Антиблокировочнаясистема ABSГорит постоянно. Антиблокировочная тормозная система неисправна.То р м о з н а я система продолжает работать в штатном режиме. Осторожно продолжайте движение на умеренной скорости и срочно обратитесь в сервисную сеть
PEU
GEOT или в специализированный техцентр.
Page 33 of 340
1
31
Контрольные приборы, индикаторы и сигнализаторы
Индикатор на панели приборовСостояниеПричинаЧто делать/Примечание
Давлениемасла вдвигателе
Горит постоянно.Система смазки двигателя
неисправна. Немедленно остановитесь, соблюдая при этом правила и все
необходимые меры предосторожности на дороге.
Припаркуйте автомобиль, выключите зажигание и обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр.
Заряд аккумуляторной батареи
Горит постоянно.Неисправен контур подзарядки батареи (загрязнены или ослаблены
клеммы, ремень генератора
ослаблен или оборван, ...).
Сигнализатор должен погаснуть при запуске двигателя.
Если он не гаснет, обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.
Дверь (-и) не закрыта (-ы)
Го р и т постояннос сообщением,указывающим на
дверь, при скорости
ниже 10 км
/q.
Дверь или багажное отделение не закрыты. Закройте дверь (-и).
Го р и т постояннос сообщением,указывающим на дверь
в сопровождении
зв
учащего зуммера,
при скорости выше
1
0 км/q.
Page 34 of 340
32
Контрольные приборы, индикаторы и сигнализаторы
СигнализаторСостояниеПричинаЧто делать/Примечания
ПодушкибезопасностиГорит временно. При включении зажигания онзагорается на несколько секунд и затем гаснет.
Сигнализатор должен погаснуть с запуском двигателя.
Если он не гаснет, обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр.
Го р и т постоянно.Неисправна система одной из подушек безопасности или
преднатяжителя одного из ремнейбезопасности. Обратитесь в сервисн
ую сеть PEUGEOT или вспециализированный техцентр.
АдаптивныефарыМигает. Система адаптивных фар
неисправна. Обратитесь в сервисную сеть PEUGEOT или вспециализированный техцентр.
Ремень (ремни)[_ahiZkghklb не пристегнут(-ы)/hlkl_]gml(-ы)
Горит постоянно,затем мигает в сопровождении звучащего зуммера.Ремень не пристегн
ут, либо его отстегнули.Вытяните лямку и вставьте язычок в замок ремня безопасности.

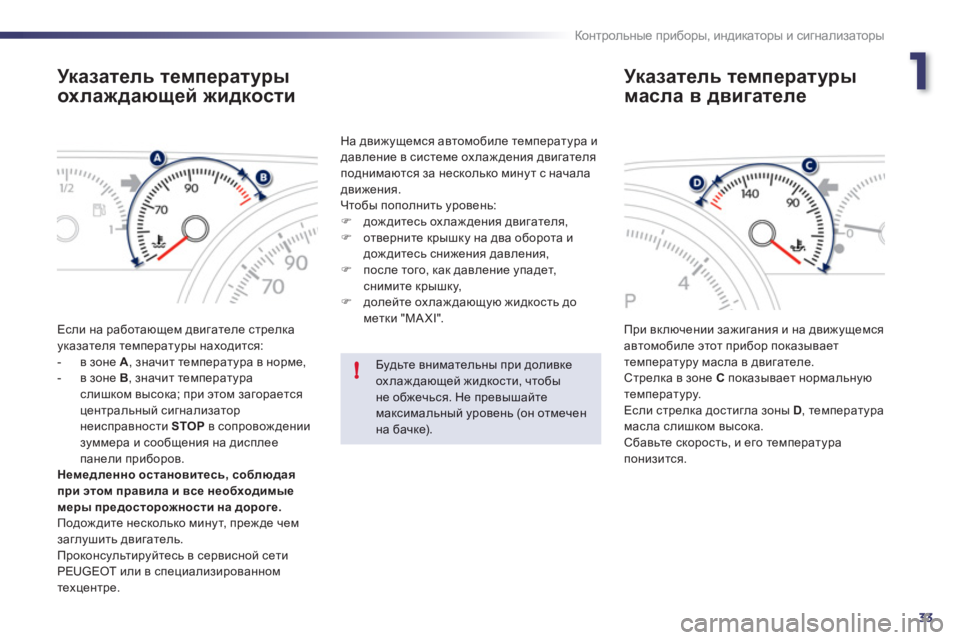

Page 35 of 340
1
33
!
Контрольные приборы, индикаторы и сигнализаторы
Указатель температуры
охлаж дающе
й жидкости
Если на работающем двигателе стрелка указателя температуры находится:
- в зоне A, значит температура в норме,
- в зоне B
, значит температураслишком высока; при этом загораетсяцентральный сигнализатор
неисправности STOP
в сопровождении
зуммера и сообщения на дисплее
панели приборов.
Немедленно остановитесь
, соблюдая
при этом правила и все необходимые
меры предосторожности на дороге. Подождите несколько минут, прежде чем заглушить двигатель.
Проконсультируйтесь в сервисной сети
PEUGEOT или в специализированномтехцентре.На движ
ущемся автомобиле температура и давление в системе охлаждения двигателяподнимаются за несколько минут с началадвижения.
Чтобы пополнить уровень: )
дождитесь охлаждения двигателя,
)
отверните крышку на два оборота и дождитесь снижения давления, )
после того, как давление упадет, снимите крышку, )
долейте охлаж дающую жидкость дометки "MA XI".
При включении зажигания и на движущемся
автомобиле этот прибор показывает
температуру масла в двигателе.
Стрелка в зоне C
показывает нормальную температуру.
Если стрелка достигла зоны D, температура масла слишком высока.
Сбавьте скорость, и его температура
понизится.
Указатель температуры
м
асла в двигателе
Будьте внимательны при доливкеохлаждающей жидкости, чтобыне обжечься. Не превышайтемаксимальный уровень (он отмечен на бачке).

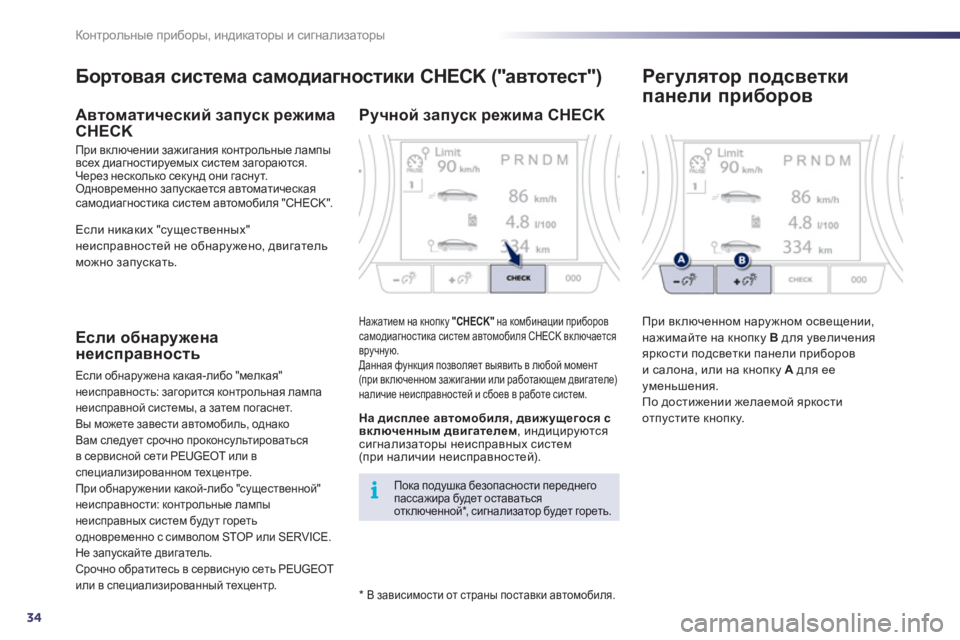

Page 36 of 340
34
i
Контрольные приборы, индикаторы и сигнализаторы
*
В зависимости от страны поставки автомобиля.
Бортовая система самодиагностики CHECK ("автотест")
Автоматический запуск режима
CHECK
При включении зажигания контрольные лампы
всех диагностируемых систем загораются.
Через несколько секунд они гаснут.Одновременно запускается автоматическаясамодиагностика систем автомобиля "CHECK".
Если обнаружена
неисправность
Если обнаружена какая-либо "мелкая" неисправность: загорится контрольная лампа неисправной системы, а затем погаснет.
Вы можете завести автомобиль, однако
Вам следует срочно проконсультироватьсяв сервисной сети PEUGEOT или в специализированном техцентре.
При обнаружении какой-либо "существенной"неисправности: контрольные лампынеисправных систем будут гореть
одновременно с символом
STOP или SERVICE.Не запускайте двигатель.
Срочно обратитесь в сервисную сеть PEUGEOTили в специализированный техцентр.
Ручной запуск режима CHECK
Нажатием на кнопку "CHECK"
на комбинации приборовсамодиагностика систем автомобиля CHECK включается
вручную. Данная функция позволяет выявить в любой момент(ijb включенном зажигании или работающем двигателе)
наличие неисправностей и сбоев в работе систем.
Пока подушка безопасности переднего пассажира будет оставатьсяотключенной
* , сигнализатор будет гореть.
На дисплее автомобиля, движущегося с
включенным двигателем, индицируютсясигнализаторы неисправных систем(ijb наличии неисправностей).
Если никаких "существенных"
неисправностей не обнаружено, двигатель можно запускать.
Регулятор подсветки
панели п
риборов
При включенном наружном освещении,
нажимайте на кнопку В
для увеличения
яркости подсветки панели приборов
и салона, или на кнопку А
для ее уменьшения.
По достижении желаемой яркости отпустите кнопку.
Page 37 of 340
1
35
i
Контрольные приборы, индикаторы и сигнализаторы
Указатель пробега до планового технического обслуживания
Если до технического обслуживанияосталось больше 3 000 км
После включения зажигания на дисплей не выводится никакой информации отехническом обслуживании.
Бортовая система, информирующая водителя о пробеге, который осталось пройти автомобилю
до очередного технического обслуживания всоответствии с регламентом, разработанным изготовителем.
Отсчет пробега начинается с момента последнегообнуления указателя. При этом протяженность пробега определяется по двум параметрам:
- по общему пробегу автомобиля,
- по времени, истекшему с момента
прохождения последнего техобслуживания.
Если до технического обслуживанияосталось от 1 000 км до 3 000 км
После включения зажигания загорается на 5 секунд символ гаечного ключа. На дисплеесчетчика общего пробега показывается количество
километров, оставшихся до очередноготехнического обслуживания.Пример:до ближайшего очередного технического
обслуживания автомобилю осталось пройти 2 800 км. После включения зажигания в течение 5 секунддисплей показывает:
5 секунд спустя после включения зажигания символ гаечного ключа погаснет; счетчик
пробега продолжит работать в обычном режиме. На дисплее счетчика будут показываться общий и суточный пробеги.
Если до технического обслуживания осталось меньше 1 000 км
Пример:
до ближайшего очередноготехнического обслуживания автомобилю осталось пройти 900 км.
После включения зажигания в течение 5 секунд дисплей показывает:
5 сек
унд спустя после включения зажиганиясчетчик пробега продолжит работать в обычномрежиме. Символ гаечного ключа останется
гореть, чтобы вы знали о приближающемся техническом обслуживании.
Загоревшийся символ гаечного ключа сопровождается сообщениемна дисплее панели приборов.

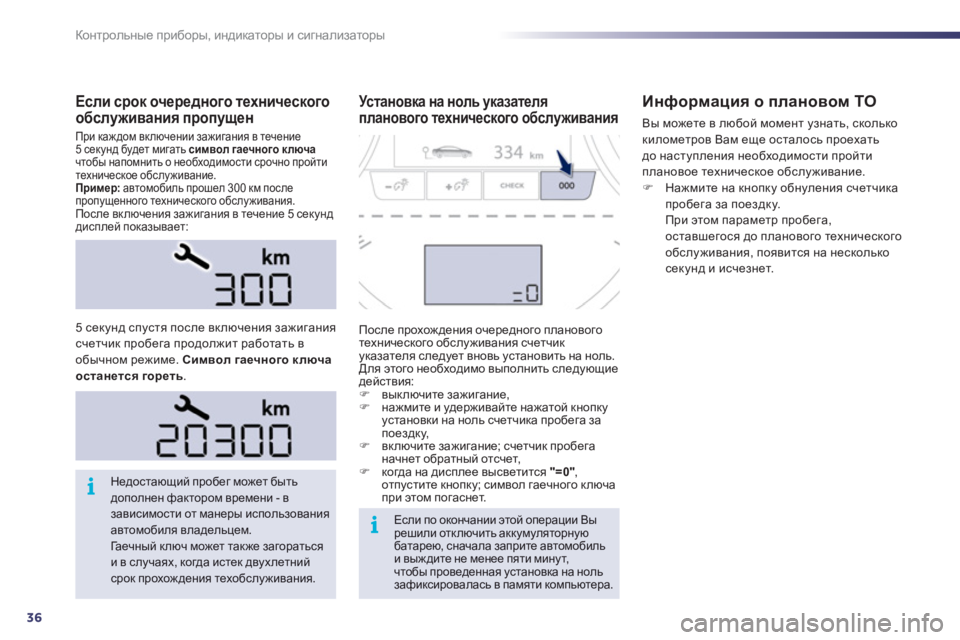

Page 38 of 340
36
i
i
Контрольные приборы, индикаторы и сигнализаторы
Если срок очередного технического обслуживания пропущен
При каждом включении зажигания в течение 5 секунд будет мигать символ гаечного ключачтобы напомнить о необходимости срочно пройти техническое обслуживание.Пример:
автомобиль прошел 300 км после
пропущенного технического обслуживания. После включения зажигания в течение 5 секунддисплей показывает:
Недостающий пробег может бытьдополнен фактором времени - в зависимости от манеры использованияавтомобиля владельцем.
Га е ч н ы й ключ может также загораться и в случаях, когда истек двухлетний срок прохождения техобслуживания.
Если по окончании этой операции Вы решили отключить аккумуляторную батарею, сначала заприте автомобильи выждите не менее пяти минут, чтобы проведенная установка на ноль зафиксировалась в памяти компьютера.
5 секунд спустя после включения зажигания счетчик пробега продолжит работать в
обычном режиме. Символ гаечного ключа
останется гореть .
Установка на ноль указателя
планового технического обслуживания
После прохож дения очередного планового технического обслуживания счетчик указателя следует вновь установить на ноль.
Для этого необходимо выполнить следующие
действия: )выключите зажигание, )нажмите и удерживайте нажатой кнопку установки на ноль счетчика пробега за
поездку, )включите зажигание; счетчик пробега
начнет обратный отсчет, )когда на дисплее высветится "=0"
, отпустите кнопку; символ гаечного ключапри этом погаснет.
Информация о плановом ТО
Вы можете в любой момент узнать, сколько
километров Вам еще осталось проехать
до наступления необходимости пройти
плановое техническое обсл
уживание. )Нажмите на кнопку обнуления счетчика
пробега за поездку.
При этом параметр пробега,
оставшегося до планового техническогообслуживания, появится на несколькосекунд и исчезнет.

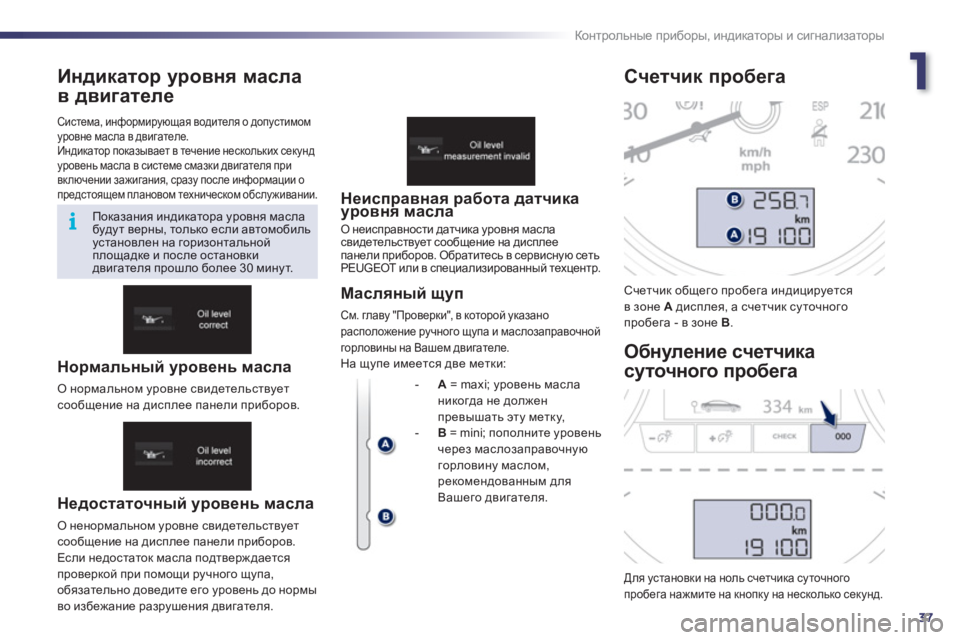

Page 39 of 340
1
37
i
Контрольные приборы, индикаторы и сигнализаторы
Индикатор уровня масла
в двиг
ателе
Недостаточный уровень масла
О ненормальном уровне свидетельствуетсообщение на дисплее панели приборов.
Если недостаток масла подтверждается
проверкой при помощи ручного щупа,
обязательно доведите его уровень до нормы
во избежание разрушения двигателя.
Неисправная работа датчикауровня масла
О неисправности датчика уровня масла свидетельствует сообщение на дисплее
панели приборов. Обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.
Масляный щуп
См. главу "Проверки", в которой указано
расположение ручного щупа и маслозаправочнойгорловины на Вашем двигателе. На щупе имеется две метки: Счетчик о
бщего пробега индицируется
в зоне A
дисплея, а счетчик суточногопробега - в зоне B .
Для установки на ноль счетчика суточного
пробега нажмите на кнопку на несколько секунд.
Счетчик пробега
Обн
уление счетчика
суточного пробега
Система, информирующая водителя о допустимомуровне масла в двигателе.
Индикатор показывает в течение нескольких секунд уровень масла в системе смазки двигателя привключении зажигания, сразу после информации опредстоящем плановом техническом обслуживании.
Показания индикатора уровня масла будут верны, только если автомобильустановлен на горизонтальнойплощадке и после остановкидвигателя прошло более 30 минут.
- A
= maxi;
уровень масла
никогда не должен
п
ревышать эту метку, -B
= mini; пополните уровень
через маслозаправочнуюгорловину маслом, рекомендованным для
Вашего двигателя.
Нормальный уровень масла
О нормальном уровне свидетельствуетсообщение на дисплее панели приборов.
Page 40 of 340
38

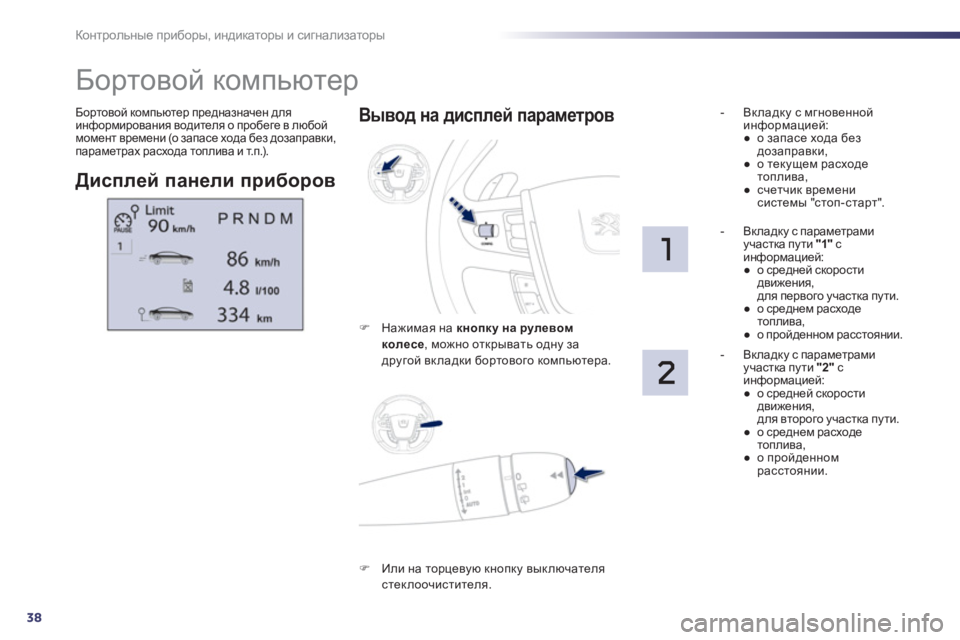

Контрольные приборы, индикаторы и сигнализаторы
Бортовой компьютер предназначен для
информирования водителя о пробеге в любой
момент времени (о запасе хода без дозаправки,
параметрах расхода топлива и т.п.).
Бортовой компьютер
Дисплей панели приборов
Вывод на дисплей параметров
)
Нажимая на кнопку на рулевом
колесе , можно открывать одну за
другой вкладки бортового компьютера.-
Вкладку с мгновеннойинформацией:
●
о запасе хода без
дозаправки,
●
о текущем расходе топлива,
●
счетчик времени системы "стоп-старт".
-
Вкладку с параметрамиучастка пути "1"
синформацией:
●
о средней скорости движения,
для первого участка пути.
●
о среднем расходе топлива,
●
о пройденном расстоянии.
-
Вкладку с параметрамиучастка пути "2"
синформацией:
●
о средней скорости движения,
для второго участка пути.
●
о среднем расходетоплива,
●
о пройденном расстоянии.
)
Или на торцевую кнопку выключателястеклоочистителя.
