Peugeot 508 2014 Handleiding (in Dutch)

9
219
Onderhoud
Bij auto's met HDi-motor is het in het geval van een lege brandstoftank noodzakelijk om het brandstofsysteem te ontluchten: raadpleeg de afbeelding van de desbetreffende motorruimte.

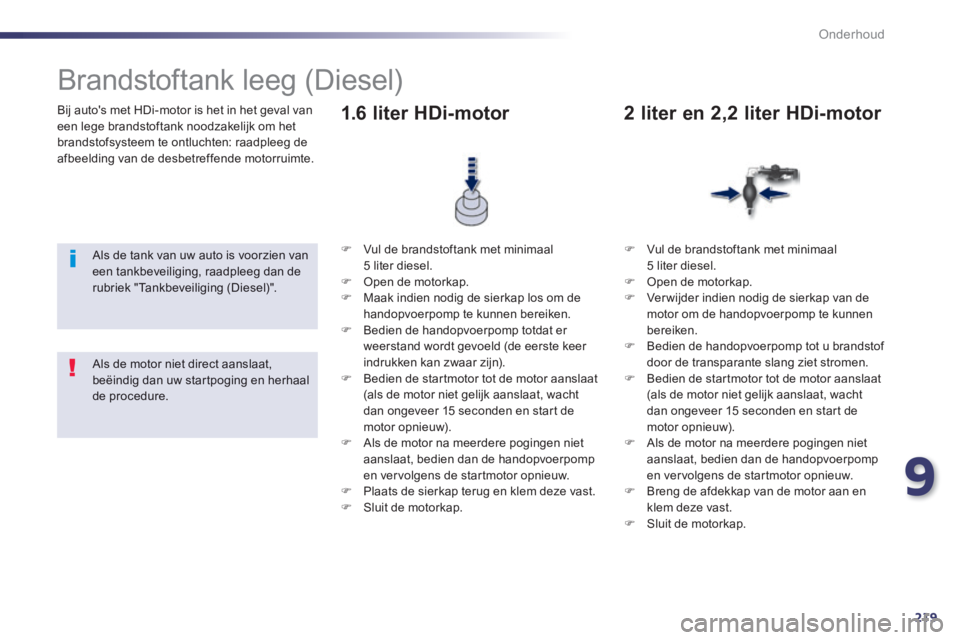

Brandstoftank leeg (Diesel)
Als de tank van uw auto is voorzien van een tankbeveiliging, raadpleeg dan de rubriek "Tankbeveiliging (Diesel)".
 Vul de brandstoftank met minimaal 5 liter diesel.  Open de motorkap.  Maak indien nodig de sierkap los om de handopvoerpomp te kunnen bereiken.  Bedien de handopvoerpomp totdat er weerstand wordt gevoeld (de eerste keer indrukken kan zwaar zijn).  Bedien de startmotor tot de motor aanslaat (als de motor niet gelijk aanslaat, wacht dan ongeveer 15 seconden en start de motor opnieuw).  Als de motor na meerdere pogingen niet aanslaat, bedien dan de handopvoerpomp en vervolgens de startmotor opnieuw.  Plaats de sierkap terug en klem deze vast.  Sluit de motorkap.
1.6 liter HDi-motor
 Vul de brandstoftank met minimaal 5 liter diesel.  Open de motorkap.  Ver wijder indien nodig de sierkap van de motor om de handopvoerpomp te kunnen bereiken.  Bedien de handopvoerpomp tot u brandstof door de transparante slang ziet stromen.  Bedien de startmotor tot de motor aanslaat (als de motor niet gelijk aanslaat, wacht dan ongeveer 15 seconden en start de motor opnieuw).  Als de motor na meerdere pogingen niet aanslaat, bedien dan de handopvoerpomp en vervolgens de startmotor opnieuw.  Breng de afdekkap van de motor aan en klem deze vast.  Sluit de motorkap.
2 liter en 2,2 liter HDi-motor
Als de motor niet direct aanslaat, beëindig dan uw startpoging en herhaal de procedure.

220Onderhoud

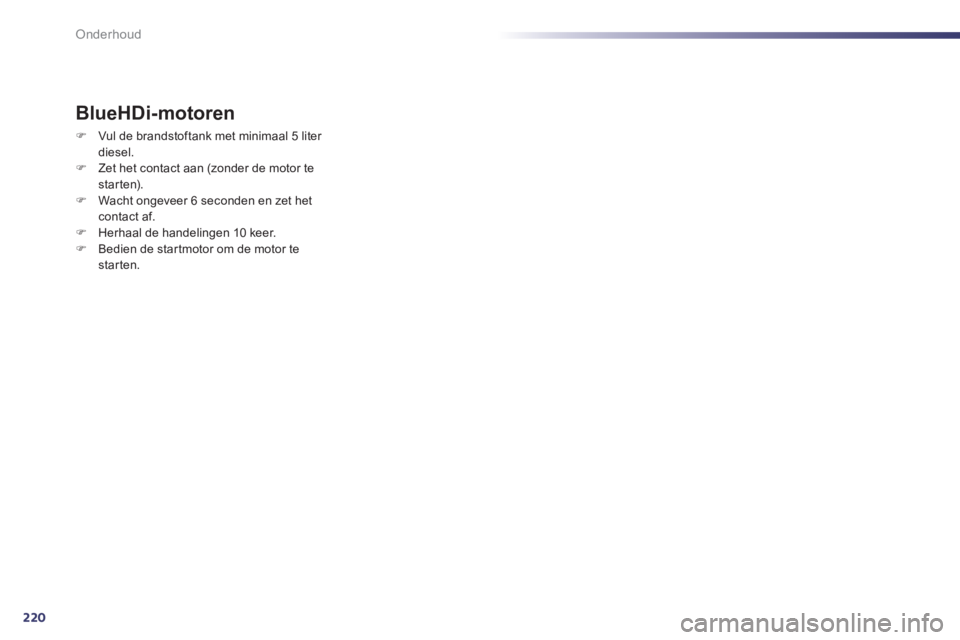

BlueHDi-motoren
 Vul de brandstoftank met minimaal 5 liter diesel.  Zet het contact aan (zonder de motor te st a r te n).  Wacht ongeveer 6 seconden en zet het contact af.  Herhaal de handelingen 10 keer.  Bedien de startmotor om de motor te starten.

9
221
Onderhoud
Dit overzicht is een hulpmiddel bij het controleren van de verschillende vloeistofniveaus en het vervangen van bepaalde onderdelen.
Benzinemotoren
1. Reservoir stuurbekrachtiging. 2. Reservoir ruiten- en koplampsproeiers. 3. Reservoir koelvloeistof.
4. Reservoir remvloeistof. 5. Accu/zekeringen. 6. Zekeringkast. 7. Luchtfilter. 8. Oliepeilstok. 9. Motorolie (bij)vullen.
1,6 l 16V VTi 120 pk
1,6 l 16V THP 155 pk

222
Onderhoud
Dit overzicht is een hulpmiddel bij het controleren van de verschillende vloeistofniveaus, het vervangen van bepaalde onderdelen en het ontluchten van het brandstofcircuit.
* Volgens motoruitvoering.

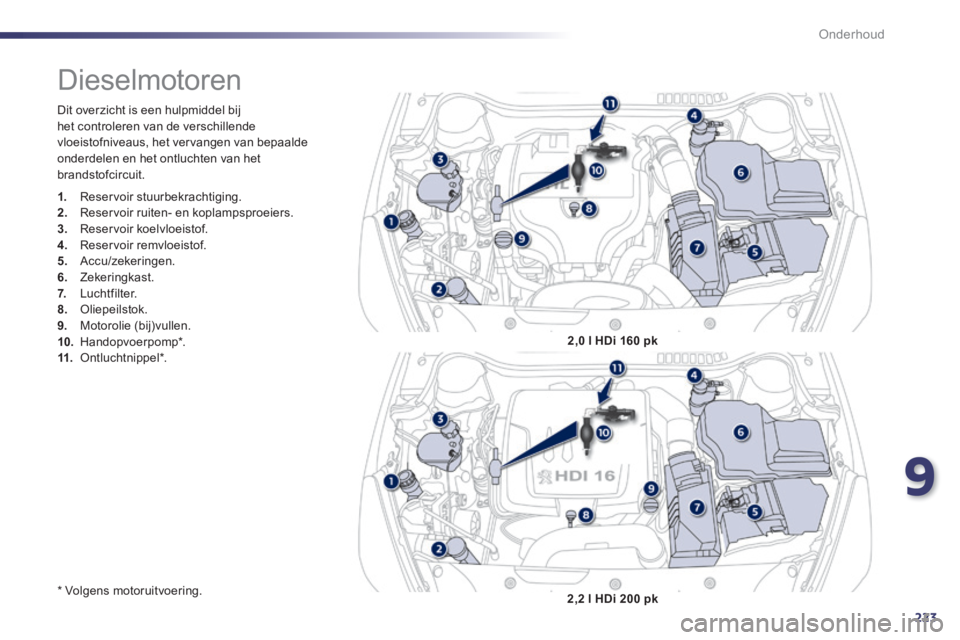

Dieselmotoren
1. Reservoir stuurbekrachtiging. 2. Reservoir ruiten- en koplampsproeiers. 3. Reservoir koelvloeistof. 4. Reservoir remvloeistof. 5. Accu/zekeringen. 6. Zekeringkast. 7. Luchtfilter. 8. Oliepeilstok. 9. Motorolie (bij)vullen. 10. Handopvoerpomp * . 11. Ontluchtnippel * .
1,6 l HDi 115 pk
2,0 l HDi 140 pk

9
223
Onderhoud
Dit overzicht is een hulpmiddel bij het controleren van de verschillende vloeistofniveaus, het vervangen van bepaalde onderdelen en het ontluchten van het brandstofcircuit.
* Volgens motoruitvoering.
Dieselmotoren
1. Reservoir stuurbekrachtiging. 2. Reservoir ruiten- en koplampsproeiers.
3. Reservoir koelvloeistof. 4. Reservoir remvloeistof. 5. Accu/zekeringen. 6. Zekeringkast. 7. Luchtfilter. 8. Oliepeilstok. 9. Motorolie (bij)vullen. 10. Handopvoerpomp * . 11. Ontluchtnippel * .
2,0 l HDi 160 pk
2,2 l HDi 200 pk

224
Onderhoud

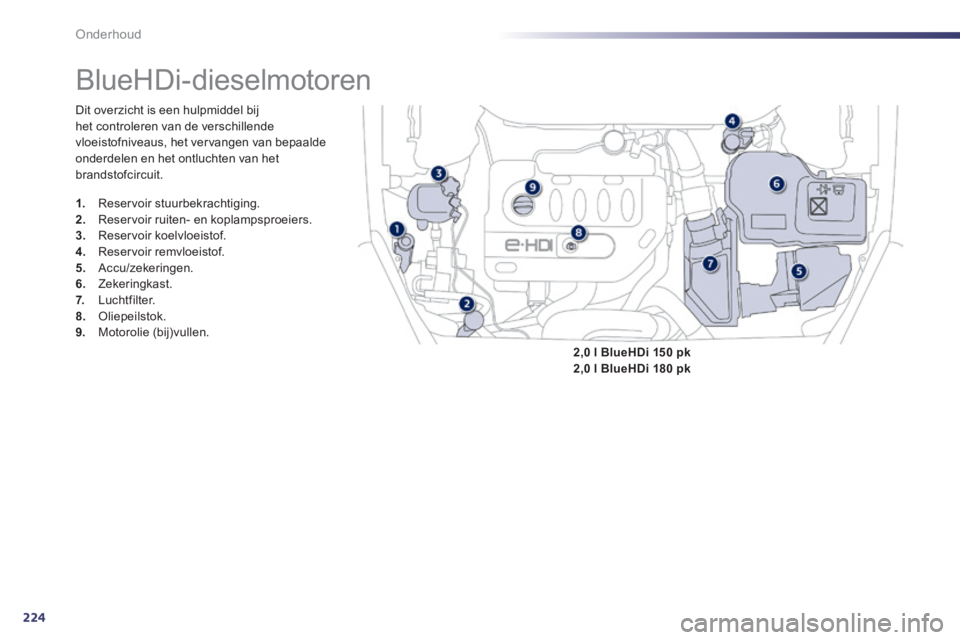

BlueHDi-dieselmotoren
Dit overzicht is een hulpmiddel bij het controleren van de verschillende vloeistofniveaus, het vervangen van bepaalde onderdelen en het ontluchten van het brandstofcircuit.
1. Reservoir stuurbekrachtiging. 2. Reservoir ruiten- en koplampsproeiers. 3. Reservoir koelvloeistof. 4. Reservoir remvloeistof. 5. Accu/zekeringen. 6. Zekeringkast. 7. Luchtfilter. 8. Oliepeilstok. 9. Motorolie (bij)vullen.
2,0 l BlueHDi 150 pk2,0 l BlueHDi 180 pk

9
225
Onderhoud

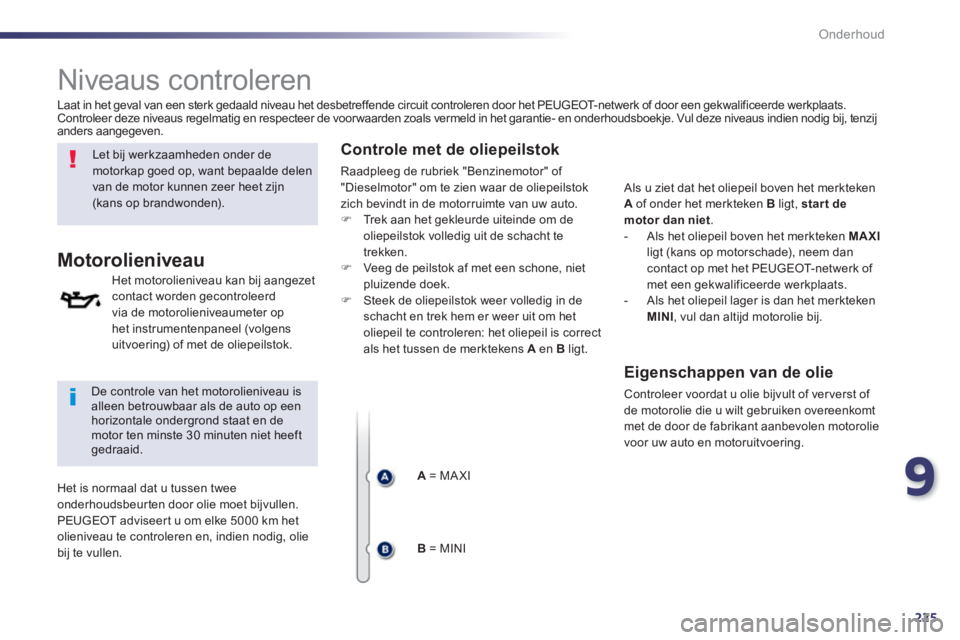

Niveaus controleren
Let bij werkzaamheden onder de motorkap goed op, want bepaalde delen van de motor kunnen zeer heet zijn (kans op brandwonden).
Motorolieniveau
Het motorolieniveau kan bij aangezet contact worden gecontroleerd via de motorolieniveaumeter op het instrumentenpaneel (volgens uitvoering) of met de oliepeilstok.
De controle van het motorolieniveau is alleen betrouwbaar als de auto op een horizontale ondergrond staat en de motor ten minste 30 minuten niet heeft gedraaid.
Het is normaal dat u tussen twee onderhoudsbeurten door olie moet bijvullen. PEUGEOT adviseert u om elke 5000 km het olieniveau te controleren en, indien nodig, olie bij te vullen.
Laat in het geval van een sterk gedaald niveau het desbetreffende circuit controleren door het PEUGEOT-netwerk of door een gekwalificeerde werkplaats. Controleer deze niveaus regelmatig en respecteer de voor waarden zoals vermeld in het garantie- en onderhoudsboekje. Vul deze niveaus indien nodig bij, tenzij anders aangegeven.
Controle met de oliepeilstok
Raadpleeg de rubriek "Benzinemotor" of "Dieselmotor" om te zien waar de oliepeilstok zich bevindt in de motorruimte van uw auto.  Trek aan het gekleurde uiteinde om de oliepeilstok volledig uit de schacht te trekken.  Veeg de peilstok af met een schone, niet pluizende doek.  Steek de oliepeilstok weer volledig in de schacht en trek hem er weer uit om het oliepeil te controleren: het oliepeil is correct als het tussen de merktekens A en B ligt.
A = MA XI
B = MINI
Als u ziet dat het oliepeil boven het merkteken A of onder het merkteken B ligt, star t de motor dan niet . - Als het oliepeil boven het merkteken MAXIligt (kans op motorschade), neem dan contact op met het PEUGEOT-netwerk of met een gekwalificeerde werkplaats. - Als het oliepeil lager is dan het merkteken MINI , vul dan altijd motorolie bij.
Eigenschappen van de olie
Controleer voordat u olie bijvult of ververst of de motorolie die u wilt gebruiken overeenkomt met de door de fabrikant aanbevolen motorolie voor uw auto en motoruitvoering.

226
Onderhoud
Stuurbekrachtigingsvloeistofniveau
Het stuurbekrachtigingsvloeistofniveau dient zich zo dicht mogelijk bij het merkteken "MA XI" te bevinden. Draai bij koude motor de dop open om het niveau te controleren.
Het remvloeistofniveau dient zich zo dicht mogelijk bij het merkteken "MAXI" te bevinden. Controleer indien dit niet het geval is of de remblokken van uw auto zijn versleten.
Remvloeistofniveau
Remvloeistof verversen
Raadpleeg het garantie- en onderhoudsboekje voor het voorgeschreven verversingsinterval.
Type remvloeistof
Gebruik de door de fabrikant voorgeschreven remvloeistof die voldoet aan de DOT4-norm (lage viscositeit)/ISO 4924 Class 6.

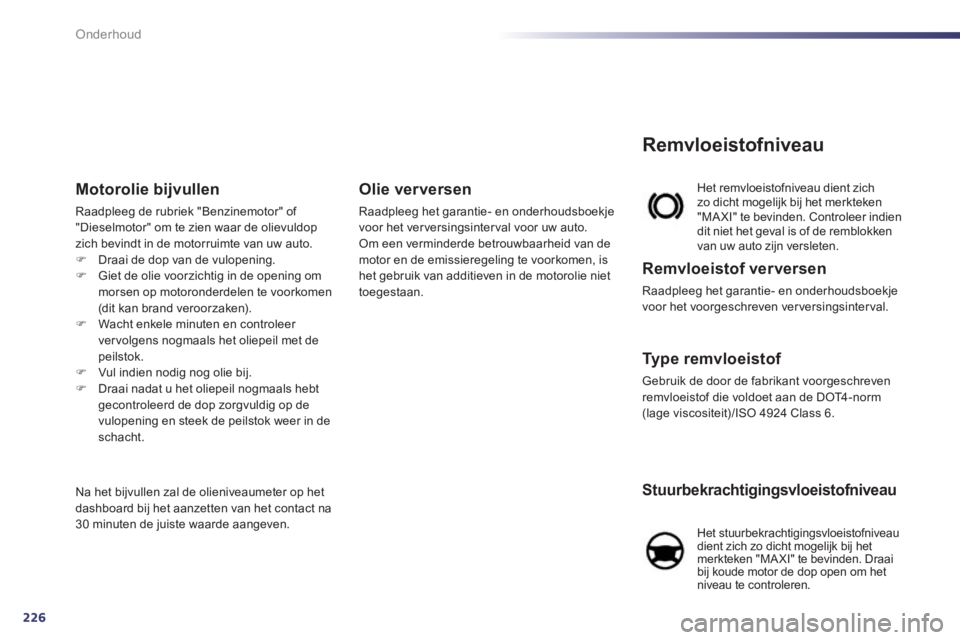

Motorolie bijvullen
Raadpleeg de rubriek "Benzinemotor" of "Dieselmotor" om te zien waar de olievuldop zich bevindt in de motorruimte van uw auto.  Draai de dop van de vulopening.  Giet de olie voorzichtig in de opening om morsen op motoronderdelen te voorkomen (dit kan brand veroorzaken).  Wacht enkele minuten en controleer vervolgens nogmaals het oliepeil met de peilstok.  Vul indien nodig nog olie bij.  Draai nadat u het oliepeil nogmaals hebt gecontroleerd de dop zorgvuldig op de vulopening en steek de peilstok weer in de schacht.
Na het bijvullen zal de olieniveaumeter op het dashboard bij het aanzetten van het contact na 30 minuten de juiste waarde aangeven.
Olie ver versen
Raadpleeg het garantie- en onderhoudsboekje voor het verversingsinterval voor uw auto. Om een verminderde betrouwbaarheid van de motor en de emissieregeling te voorkomen, is het gebruik van additieven in de motorolie niet toegestaan.

9
227
Onderhoud
Koelvloeistofniveau
Het koelvloeistofniveau dient zich zo dicht mogelijk bij het merkteken "MA XI" te bevinden, maar mag beslist niet hoger zijn.
Wacht bovendien alvorens werkzaamheden aan het koelsysteem uit te voeren ten minste 1 uur nadat de motor gedraaid heeft, omdat het koelsysteem onder druk staat. Draai om brandwonden te voorkomen de dop eerst 2 omwentelingen los om de druk te laten dalen. Ver wijder, als de druk eenmaal gedaald is, de dop en vul koelvloeistof bij.
Koelvloeistof verversen De koelvloeistof behoeft niet te worden ver verst.
Type koelvloeistof
Gebruik de door de fabrikant voorgeschreven koelvloeistof.
Type ruiten- en koplampsproeiervloeistof
Voor een optimale reiniging en om het bevriezen van de sproeiers te voorkomen is het (bij)vullen van het reservoir met water niet
toegestaan.
Niveau ruiten- en koplampsproeiervloeistof
Wanneer uw auto is voorzien van koplampsproeiers, wordt een te laag vloeistofniveau van de ruiten- en koplampsproeiers aangegeven door een geluidssignaal en een melding op het display van het instrumentenpaneel. De koelventilator kan ook nog gaan draaien nadat de motor is afgezet: houd daarom voor werpen en kleding uit de buur t van de ventilator.
Vermijd langdurig huidcontact met afgewerkte olie en andere vloeistoffen.
De meeste van deze vloeistoffen zijn bijtend en schadelijk voor de gezondheid.
Gooi afgewerkte olie en andere vloeistoffen niet in het riool, in het water of op de grond. Deponeer afgewerkte olie in de daarvoor bestemde containers bij het PEUGEOT-netwerk of een gekwalificeerde werkplaats.
Afgewerkte producten
Bijvullen
Laat het bijvullen zo spoedig mogelijk uitvoeren door het PEUGEOT-netwerk of door een gekwalificeerde werkplaats.
Niveau brandstofadditief
(diesel met roetfilter)
Een te laag additiefniveau wordt aangegeven door het verklikkerlampje Service in combinatie met een geluidssignaal en een melding op het display van het instrumentenpaneel. Als de motor warm is, wordt de temperatuur van de koelvloeistof geregeld door de koelventilator.
Vul bij de eerstvolgende gelegenheid het reservoir bij.

228
Onderhoud

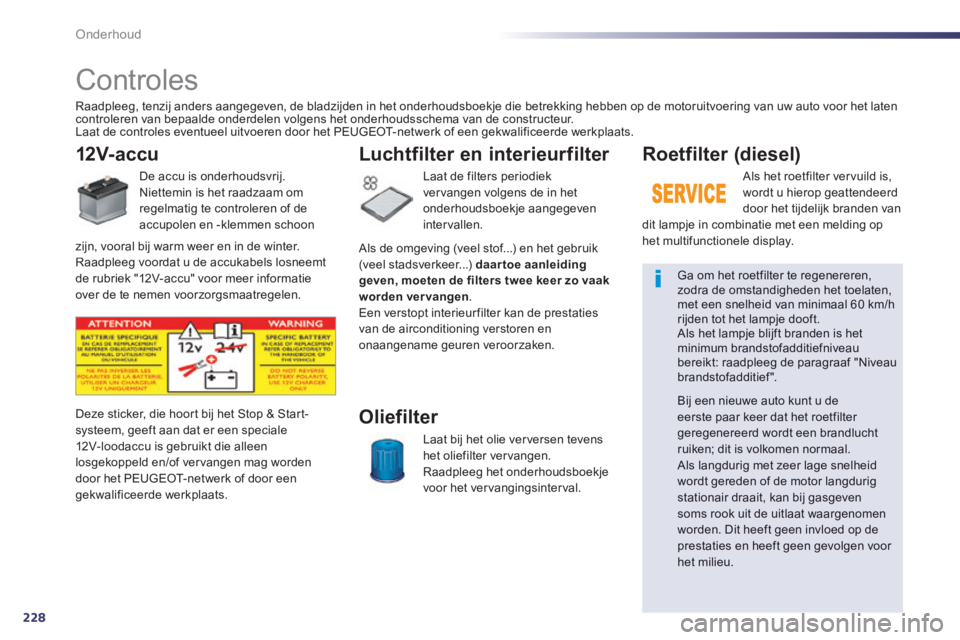

Controles
12V-accu
De accu is onderhoudsvrij. Niettemin is het raadzaam om regelmatig te controleren of de accupolen en -klemmen schoon
Laat de filters periodiek vervangen volgens de in het onderhoudsboekje aangegeven intervallen.
Luchtfilter en interieurfilter
Laat bij het olie verversen tevens het oliefilter vervangen. Raadpleeg het onderhoudsboekje voor het vervangingsinterval.
Oliefilter Deze sticker, die hoort bij het Stop & Start-systeem, geeft aan dat er een speciale 12V-loodaccu is gebruikt die alleen losgekoppeld en/of vervangen mag worden door het PEUGEOT-netwerk of door een gekwalificeerde werkplaats.
Roetfilter (diesel)
Als het roetfilter vervuild is, wordt u hierop geattendeerd door het tijdelijk branden van dit lampje in combinatie met een melding op het multifunctionele display.
Ga om het roetfilter te regenereren, zodra de omstandigheden het toelaten, met een snelheid van minimaal 60 km/h rijden tot het lampje dooft. Als het lampje blijft branden is het minimum brandstofadditiefniveau bereikt: raadpleeg de paragraaf "Niveau brandstofadditief".
Bij een nieuwe auto kunt u de eerste paar keer dat het roetfilter geregenereerd wordt een brandlucht ruiken; dit is volkomen normaal. Als langdurig met zeer lage snelheid wordt gereden of de motor langdurig stationair draait, kan bij gasgeven soms rook uit de uitlaat waargenomen worden. Dit heeft geen invloed op de prestaties en heeft geen gevolgen voor het milieu.
Raadpleeg, tenzij anders aangegeven, de bladzijden in het onderhoudsboekje die betrekking hebben op de motoruitvoering van uw auto voor het laten controleren van bepaalde onderdelen volgens het onderhoudsschema van de constructeur. Laat de controles eventueel uitvoeren door het PEUGEOT-netwerk of een gekwalificeerde werkplaats.
zijn, vooral bij warm weer en in de winter. Raadpleeg voordat u de accukabels losneemt de rubriek "12V-accu" voor meer informatie over de te nemen voorzorgsmaatregelen.
Als de omgeving (veel stof...) en het gebruik (veel stadsverkeer...) daartoe aanleiding geven, moeten de filters twee keer zo vaak worden vervangen . Een verstopt interieur filter kan de prestaties van de airconditioning verstoren en onaangename geuren veroorzaken.
