Peugeot 508 2016 Manuel du propriétaire (in French)

19
Témoins d'alerte
Moteur tournant ou véhicule roulant, l'allumage de l'un des témoins suivants indique l'apparition d'une anomalie nécessitant l'intervention du
c o n d u c t e u r.
Toute anomalie entraînant l'allumage d'un témoin d’alerte doit faire l'objet d’un diagnostic complémentaire en lisant le message associé sur l'afficheur
du combiné.
En cas de problème, n'hésitez pas à consulter le réseau PEUGEOT ou un atelier qualifié.Témoin EtatCause Actions / Observations
STOP fixe, associé à un
autre témoin d'alerte,
accompagné d'un
signal sonore et d'un
message à l'écran. L'allumage du témoin est lié à une
grave anomalie de freinage, de
direction assistée, de pression d'huile
moteur, de température du liquide de
refroidissement ou à une anomalie
électrique majeure. L'arrêt est impératif dans les meilleures conditions de
sécurité car le moteur risque de se couper.
Stationnez, coupez le contact et faites appel au
réseau PEUGEOT ou à un atelier qualifié.
1
Instruments de bord

20
Serviceallumé
temporairement. Des anomalies mineures n'ayant pas
de témoin spécifique apparaissent. Identifiez l'anomalie à l'aide du message associé,
comme
:
-

l
e niveau mini d'huile moteur,
-

l
e niveau mini du réservoir de liquide lave-vitre /
lave-projecteurs,
-

l
'usure de la pile de la télécommande,
-

l
a baisse de la pression des pneumatiques,
-

l
a saturation du filtre à particules (FAP) sur les
véhicules Diesel.
Pour plus d'informations sur le contrôle du filtre à
particules, reportez-vous la rubrique correspondante.
Pour les autres anomalies, consultez le réseau
PEUGEOT ou un atelier qualifié.
fixe. Des anomalies majeures n'ayant pas
de témoin spécifique apparaissent. Identifiez l'anomalie en consultant le message qui
s'affiche et consultez impérativement le réseau
PEUGEOT ou un atelier qualifié.
fixe, associé à
l'affichage clignotant
puis fixe de la clé
d'entretien. L'échéance de révision est
dépassée.
Uniquement avec les versions Diesel BlueHDi.
La révision de votre véhicule doit être effectuée dès
que possible.
Témoin
EtatCause Actions / Observations
Instruments de bord

21
TémoinEtatCause Actions / Observations

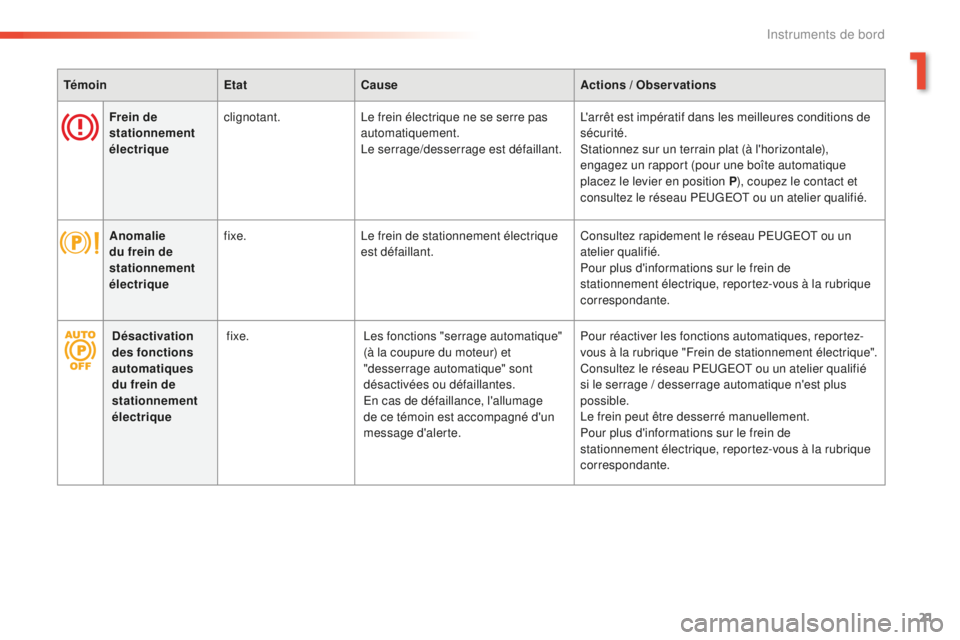

Frein de
stationnement
électrique clignotant.
Le frein électrique ne se serre pas
automatiquement.
Le serrage/desserrage est défaillant. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Stationnez sur un terrain plat (à l'horizontale),
engagez un rapport (pour une boîte automatique
placez le levier en position P
), coupez le contact et
consultez le réseau PEUGEOT ou un atelier qualifié.
Anomalie
du frein de
stationnement
électrique fixe.
Le frein de stationnement électrique
est défaillant. Consultez rapidement le réseau PEUGEOT ou un
atelier qualifié.
Pour plus d'informations sur le frein de
stationnement électrique, reportez-vous à la rubrique
correspondante.
Désactivation
des fonctions
automatiques
du frein de
stationnement
électrique fixe.
Les fonctions "serrage automatique"
(à la coupure du moteur) et
"desserrage automatique" sont
désactivées ou défaillantes.
En cas de défaillance, l'allumage
de ce témoin est accompagné d'un
message d'alerte. Pour réactiver les fonctions automatiques, reportez-
vous à la rubrique "Frein de stationnement électrique".
Consultez le réseau PEUGEOT ou un atelier qualifié
si le serrage / desserrage automatique n'est plus
possible.
Le frein peut être desserré manuellement.
Pour plus d'informations sur le frein de
stationnement électrique, reportez-vous à la rubrique
correspondante.
1
Instruments de bord

22

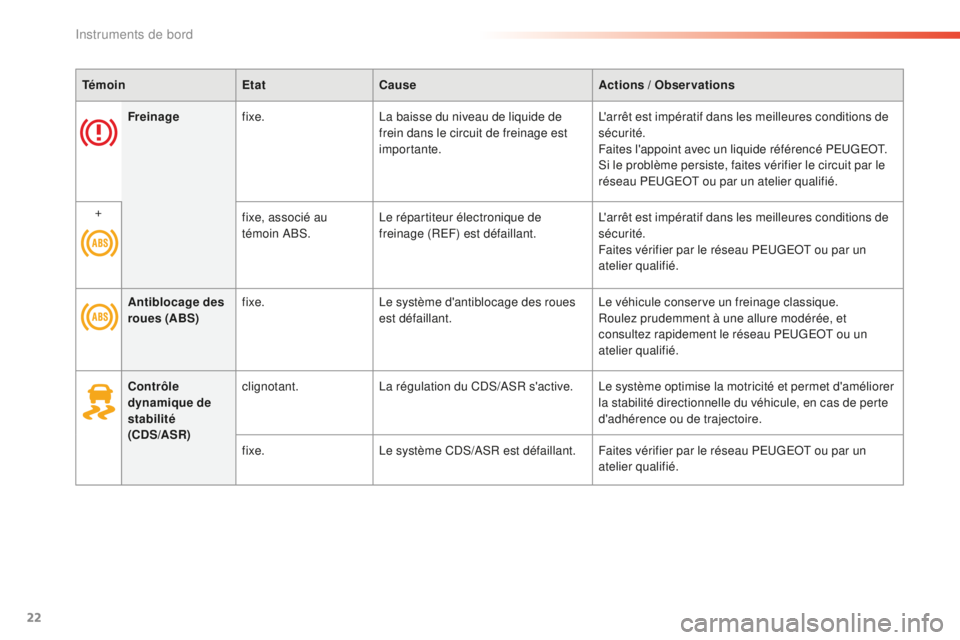

Contrôle
dynamique de
stabilité
(CDS/ASR)clignotant.
La régulation du CDS/ASR s'active. Le système optimise la motricité et permet d'améliorer
la stabilité directionnelle du véhicule, en cas de perte
d'adhérence ou de trajectoire.
fixe. Le système CDS/ASR est défaillant. Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Antiblocage des
roues (ABS)
fixe.
Le système d'antiblocage des roues
est défaillant. Le véhicule conserve un freinage classique.
Roulez prudemment à une allure modérée, et
consultez rapidement le réseau PEUGEOT ou un
atelier qualifié.
Freinage
fixe. La baisse du niveau de liquide de
frein dans le circuit de freinage est
importante. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Faites l'appoint avec un liquide référencé PEUGEOT.
Si le problème persiste, faites vérifier le circuit par le
réseau PEUGEOT ou par un atelier qualifié.
+ fixe, associé au
témoin ABS.Le répartiteur électronique de
freinage (REF) est défaillant. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Témoin
EtatCause Actions / Observations
Instruments de bord

23
TémoinEtatCause Actions / Observations

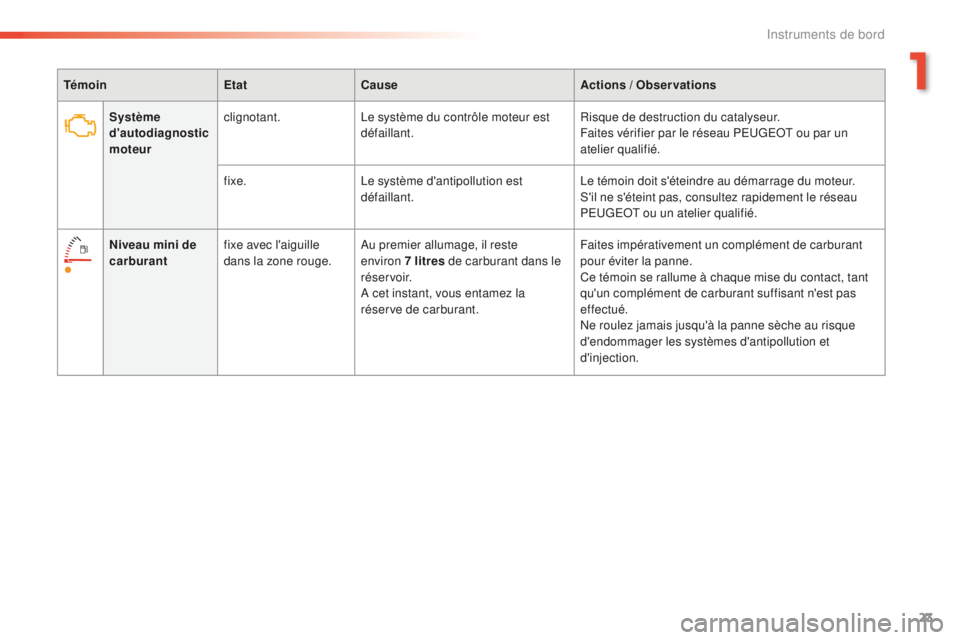

Système
d'autodiagnostic
moteur clignotant.
Le système du contrôle moteur est
défaillant. Risque de destruction du catalyseur.
Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
fixe. Le système d'antipollution est
défaillant. Le témoin doit s'éteindre au démarrage du moteur.
S'il ne s'éteint pas, consultez rapidement le réseau
PEUGEOT ou un atelier qualifié.
Niveau mini de
carburant fixe avec l'aiguille
dans la zone rouge. Au premier allumage, il reste
environ 7 litres de carburant dans le
réservoir.
A cet instant, vous entamez la
réserve de carburant. Faites impérativement un complément de carburant
pour éviter la panne.
Ce témoin se rallume à chaque mise du contact, tant
qu'un complément de carburant suffisant n'est pas
effectué.
Ne roulez jamais jusqu'à la panne sèche au risque
d'endommager les systèmes d'antipollution et
d'injection.
1
Instruments de bord

24

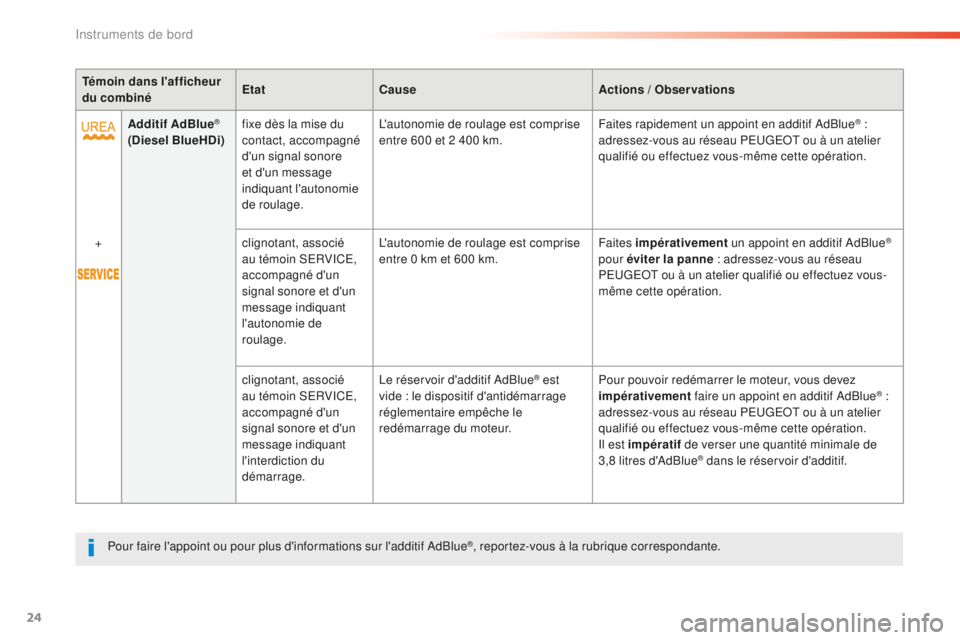

Témoin dans l'afficheur
du combinéEtat
Cause Actions / Observations
Additif AdBlue
®
(Diesel BlueHDi) fixe dès la mise du
contact, accompagné
d'un signal sonore
et d'un message
indiquant l'autonomie
de roulage. L'autonomie de roulage est comprise
entre 600 et 2
400 km.Faites rapidement un appoint en additif AdBlue
® :
a
dressez-vous au réseau PEUGEOT ou à un atelier
qualifié ou effectuez vous-même cette opération.
+ clignotant, associé
au témoin SERVICE,
accompagné d'un
signal sonore et d'un
message indiquant
l'autonomie de
roulage.L'autonomie de roulage est comprise
entre 0

km et 600

km. Faites impérativement
un appoint en additif AdBlue
®
pour éviter la panne

: adressez-vous au réseau
PEUGEOT ou à un atelier qualifié ou effectuez vous-
même cette opération.
clignotant, associé
au témoin SERVICE,
accompagné d'un
signal sonore et d'un
message indiquant
l'interdiction du
démarrage. Le réservoir d'additif AdBlue
® est
vide

: le dispositif d'antidémarrage
réglementaire empêche le
redémarrage du moteur. Pour pouvoir redémarrer le moteur, vous devez
impérativement
faire un appoint en additif AdBlue® :
a
dressez-vous au réseau PEUGEOT ou à un atelier
qualifié ou effectuez vous-même cette opération.
Il est impératif de verser une quantité minimale de
3,8 litres d'AdBlue
® dans le réservoir d'additif.
Pour faire l'appoint ou pour plus d'informations sur l'additif AdBlue
®, reportez-vous à la rubrique correspondante.
Instruments de bord

25
Témoin dans l'afficheur
du combinéEtat
Cause Actions / Observations
+

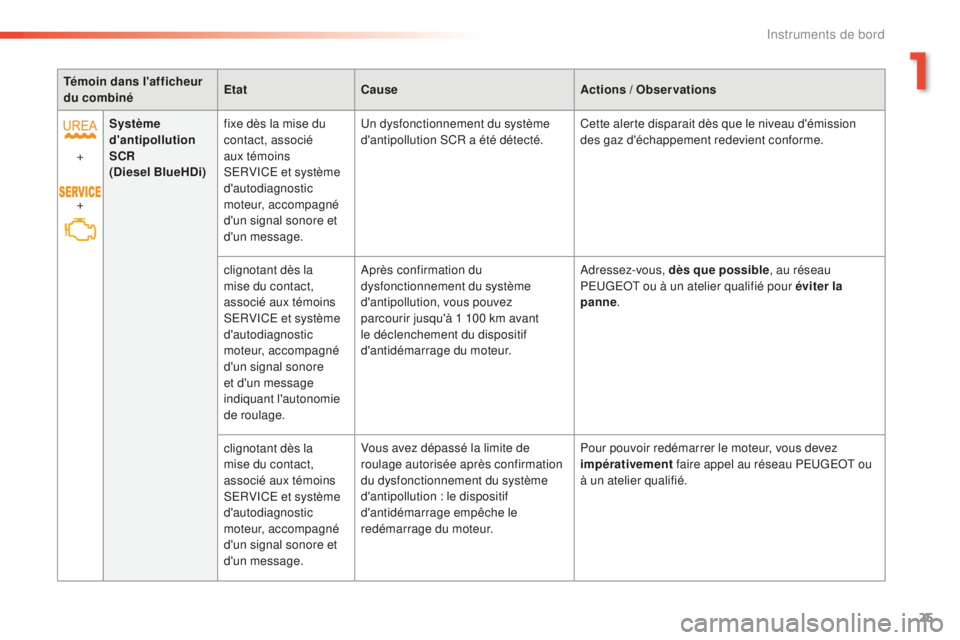

+ Système
d'antipollution
SCR
(Diesel BlueHDi)
fixe dès la mise du
contact, associé
aux témoins
SERVICE et système
d'autodiagnostic
moteur, accompagné
d'un signal sonore et
d'un message. Un dysfonctionnement du système
d'antipollution SCR a été détecté.
Cette alerte disparait dès que le niveau d'émission
des gaz d'échappement redevient conforme.
clignotant dès la
mise du contact,
associé aux témoins
SERVICE et système
d'autodiagnostic
moteur, accompagné
d'un signal sonore
et d'un message
indiquant l'autonomie
de roulage. Après confirmation du
dysfonctionnement du système
d'antipollution, vous pouvez
parcourir jusqu'à 1
100 km avant
le déclenchement du dispositif
d'antidémarrage du moteur. Adressez-vous, dès que possible
, au réseau
PEUGEOT ou à un atelier qualifié pour éviter la
panne .
clignotant dès la
mise du contact,
associé aux témoins
SERVICE et système
d'autodiagnostic
moteur, accompagné
d'un signal sonore et
d'un message. Vous avez dépassé la limite de
roulage autorisée après confirmation
du dysfonctionnement du système
d'antipollution


: le dispositif
d'antidémarrage empêche le
redémarrage du moteur. Pour pouvoir redémarrer le moteur, vous devez
impérativement
faire appel au réseau PEUGEOT ou
à un atelier qualifié.
1
Instruments de bord

26

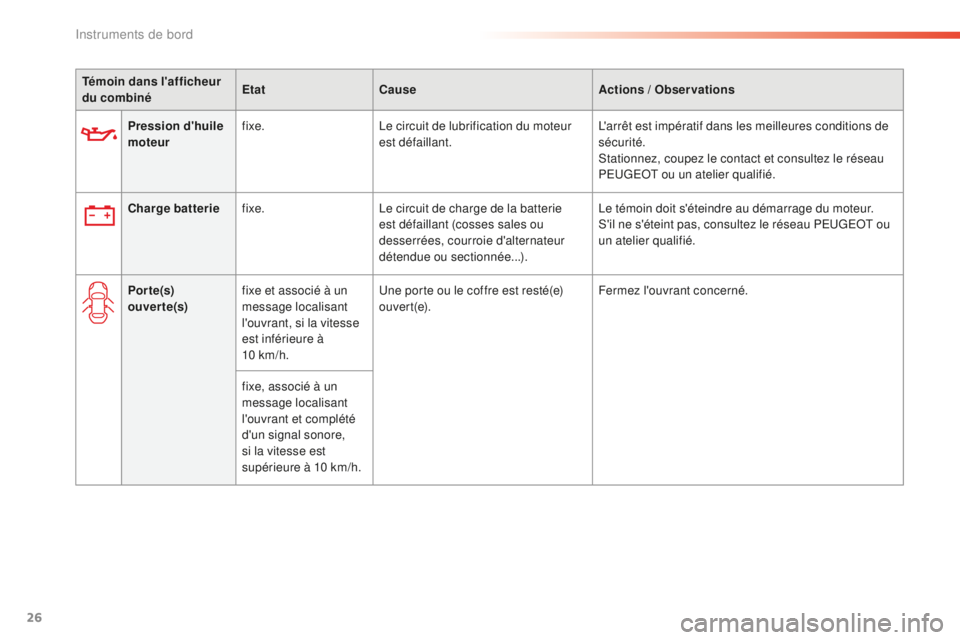

Témoin dans l'afficheur
du combinéEtat
Cause Actions / Observations
Pression d'huile
moteur fixe.
Le circuit de lubrification du moteur
est défaillant. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Stationnez, coupez le contact et consultez le réseau
PEUGEOT ou un atelier qualifié.
Charge batterie fixe. Le circuit de charge de la batterie
est défaillant (cosses sales ou
desserrées, courroie d'alternateur
détendue ou sectionnée...). Le témoin doit s'éteindre au démarrage du moteur.
S'il ne s'éteint pas, consultez le réseau PEUGEOT ou
un atelier qualifié.
Por te(s)
ouver te(s) fixe et associé à un
message localisant
l'ouvrant, si la vitesse
est inférieure à
10


km/h.Une porte ou le coffre est resté(e)
ouvert(e).
Fermez l'ouvrant concerné.
fixe, associé à un
message localisant
l'ouvrant et complété
d'un signal sonore,
si la vitesse est
supérieure à 10
km/h.
Instruments de bord

27
TémoinEtatCause Actions / Observations

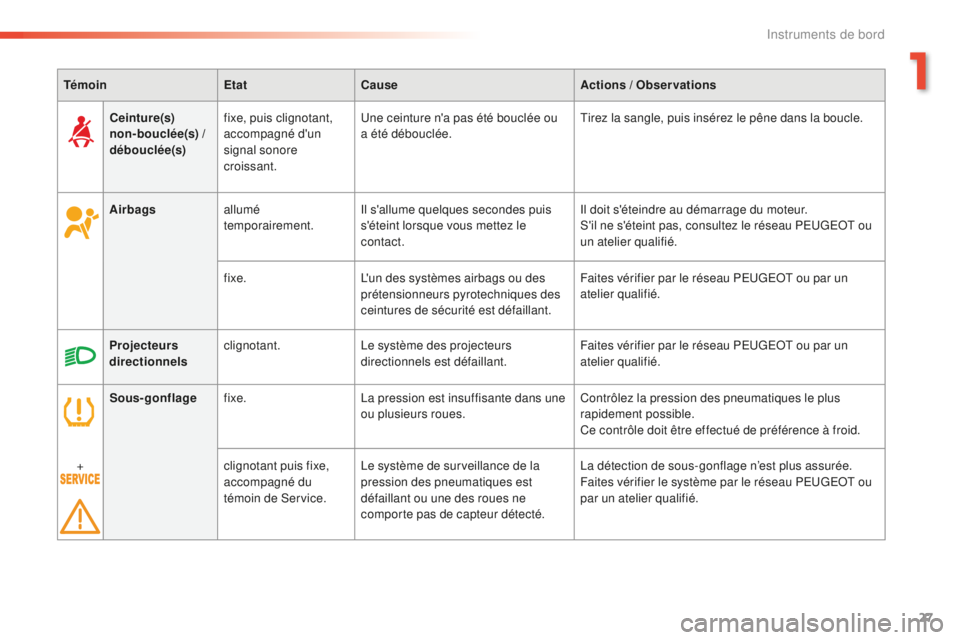

Airbags allumé
temporairement. Il s'allume quelques
secondes puis
s'éteint lorsque vous mettez le
contact. Il doit s'éteindre au démarrage du moteur.
S'il ne s'éteint pas, consultez le réseau PEUGEOT ou
un atelier qualifié.
fixe. L'un des systèmes airbags ou des
prétensionneurs pyrotechniques des
ceintures de sécurité est défaillant. Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Projecteurs
directionnels clignotant.
Le système des projecteurs
directionnels est défaillant. Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Ceinture(s)
non-bouclée(s) /
débouclée(s)
fixe, puis clignotant,
accompagné d'un
signal sonore
croissant. Une ceinture n'a pas été bouclée ou
a été débouclée.
Tirez la sangle, puis insérez le pêne dans la boucle.
Sous-gonflage fixe. La pression est insuffisante dans une
ou plusieurs roues. Contrôlez la pression des pneumatiques le plus
rapidement possible.
Ce contrôle doit être effectué de préférence à froid.
+ clignotant puis fixe,
accompagné du
témoin de Service.Le système de surveillance de la
pression des pneumatiques est
défaillant ou une des roues ne
comporte pas de capteur détecté. La détection de sous-gonflage n’est plus assurée.
Faites vérifier le système par le réseau PEUGEOT ou
par un atelier qualifié.
1
Instruments de bord

28
1
2
2
2
2
3
3
3
3
3
3
3

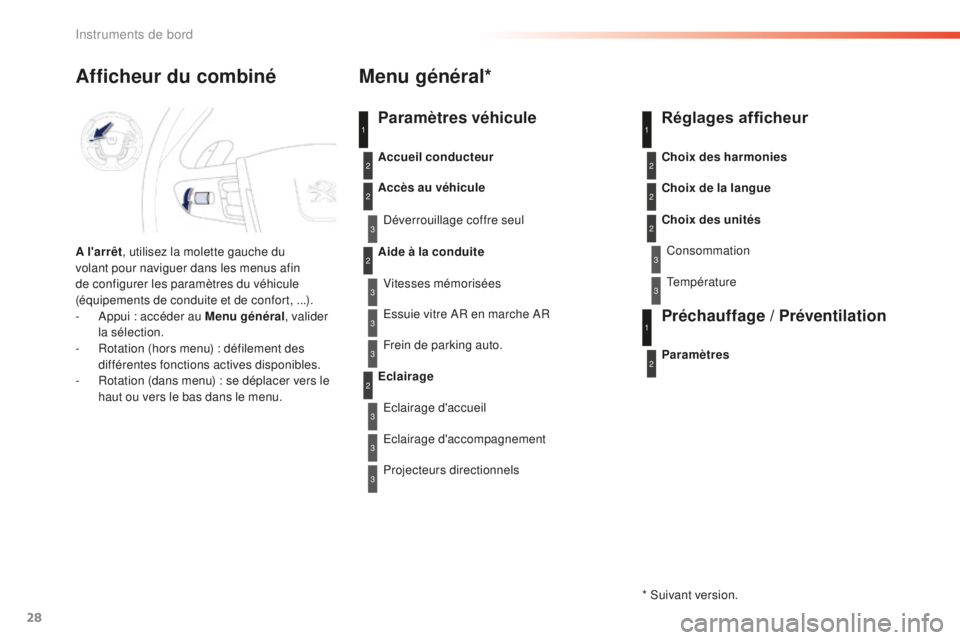

Afficheur du combiné
A l'arrêt, utilisez la molette gauche du
volant pour naviguer dans les menus afin
de configurer les paramètres du véhicule
(équipements de conduite et de confort, ...).
-

A
ppui : accéder au Menu général , valider
la sélection.
-

R
otation (hors menu) : défilement des
différentes fonctions actives disponibles.
-

R
otation (dans menu) : se déplacer vers le
haut ou vers le bas dans le menu.
Menu général*
Paramètres véhicule Réglages afficheur
Préchauffage / Préventilation
Accueil conducteur
Accès au véhicule
Déverrouillage coffre seul
Aide à la conduite Vitesses mémorisées
Essuie vitre AR en marche AR
Frein de parking auto.
Eclairage Eclairage d'accueil
Eclairage d'accompagnement
Projecteurs directionnels Paramètres Choix des harmonies
Choix de la langue
Choix des unités
Consommation
1
2
2
2
3
3
1
2
* Suivant version. Température
Instruments de bord
