Peugeot 508 2016 Manuel du propriétaire (in French)

29

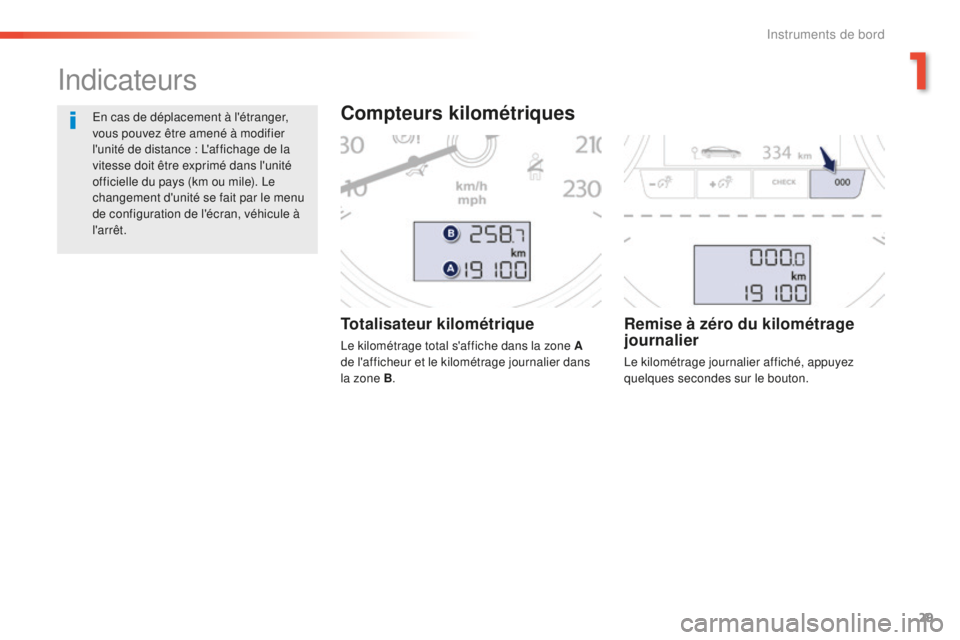

Totalisateur kilométrique
Le kilométrage total s'affiche dans la zone A
de l'afficheur et le kilométrage journalier dans
la zone B.
Remise à zéro du kilométrage
journalier
Le kilométrage journalier affiché, appuyez
quelques secondes sur le bouton.
Indicateurs
Compteurs kilométriquesEn cas de déplacement à l'étranger,
vous pouvez être amené à modifier
l'unité de distance : L'affichage de la
vitesse doit être exprimé dans l'unité
officielle du pays (km ou mile). Le
changement d'unité se fait par le menu
de configuration de l'écran, véhicule à
l'arrêt.
1
Instruments de bord

30

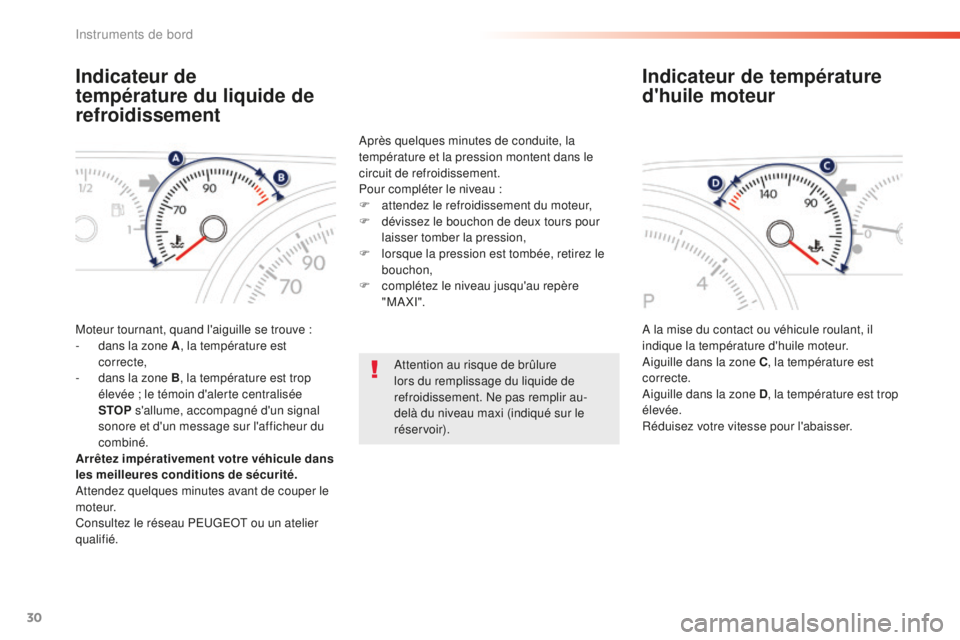

Indicateur de
température du liquide de
refroidissement
Moteur tournant, quand l'aiguille se trouve :
- d ans la zone A , la température est
correcte,
-

d
ans la zone B, la température est trop
élevée ; le témoin d'alerte centralisée
STOP s'allume, accompagné d'un signal
sonore et d'un message sur l'afficheur du
combiné.
Arrêtez impérativement votre véhicule dans
les meilleures conditions de sécurité.
Attendez quelques minutes avant de couper le
moteur.
Consultez le réseau PEUGEOT ou un atelier
qualifié. Après quelques minutes de conduite, la
température et la pression montent dans le
circuit de refroidissement.
Pour compléter le niveau
:
F
a
ttendez le refroidissement du moteur,
F
d
évissez le bouchon de deux tours pour
laisser tomber la pression,
F
l
orsque la pression est tombée, retirez le
bouchon,
F
c
omplétez le niveau jusqu'au repère
" M A X I ".
A la mise du contact ou véhicule roulant, il
indique la température d'huile moteur.
Aiguille dans la zone C, la température est
correcte.
Aiguille dans la zone D , la température est trop
élevée.
Réduisez votre vitesse pour l'abaisser.
Indicateur de température
d'huile moteur
Attention au risque de brûlure
lors du remplissage du liquide de
refroidissement. Ne pas remplir au-
delà du niveau maxi (indiqué sur le
réservoir).
Instruments de bord

31

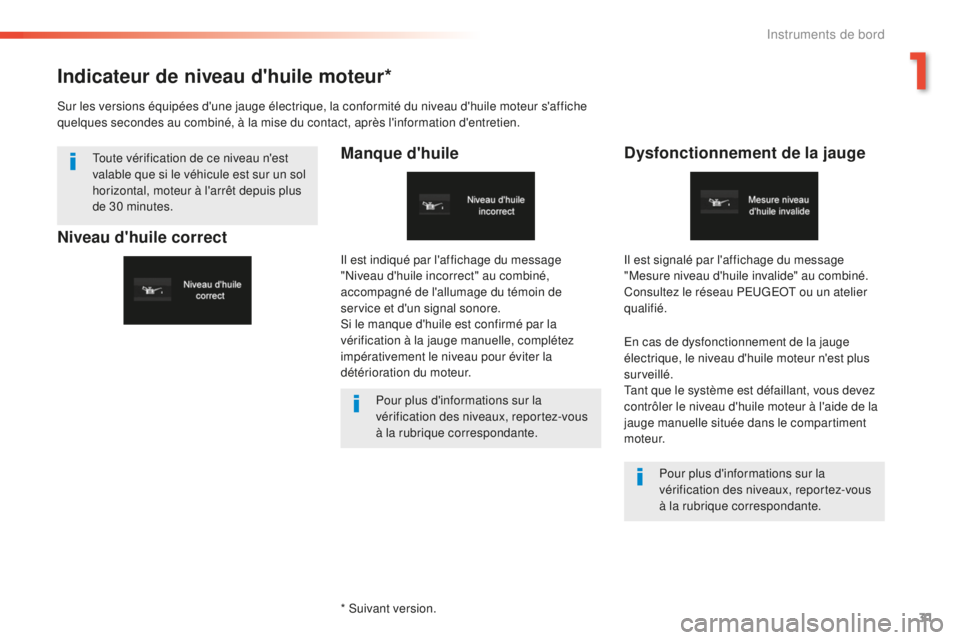

Indicateur de niveau d'huile moteur*
Manque d'huileDysfonctionnement de la jauge
En cas de dysfonctionnement de la jauge
électrique, le niveau d'huile moteur n'est plus
surveillé.
Tant que le système est défaillant, vous devez
contrôler le niveau d'huile moteur à l'aide de la
jauge manuelle située dans le compartiment
moteur.
Sur les versions équipées d'une jauge électrique, la conformité du niveau d'huile moteur s'affiche
quelques

secondes au combiné, à la mise du contact, après l'information d'entretien.
Toute vérification de ce niveau n'est
valable que si le véhicule est sur un sol
horizontal, moteur à l'arrêt depuis plus
de 30 minutes.
Niveau d'huile correct
* Suivant version. Pour plus d'informations sur la
vérification des niveaux, reportez-vous
à la rubrique correspondante.
Pour plus d'informations sur la
vérification des niveaux, reportez-vous
à la rubrique correspondante.
Il est indiqué par l'affichage du message
"Niveau d'huile incorrect" au combiné,
accompagné de l'allumage du témoin de
service et d'un signal sonore.
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, complétez
impérativement le niveau pour éviter la
détérioration du moteur.
Il est signalé par l'affichage du message
"Mesure niveau d'huile invalide" au combiné.
Consultez le réseau PEUGEOT ou un atelier
qualifié.
1
Instruments de bord

32
* Suivant destination.

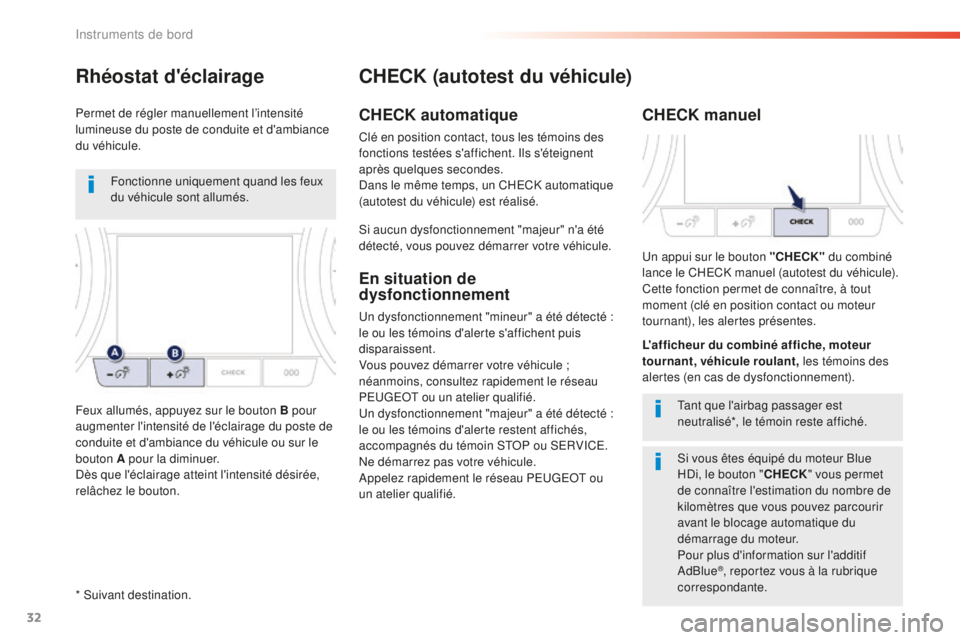

CHECK (autotest du véhicule)
CHECK automatique
Clé en position contact, tous les témoins des
fonctions testées s'affichent. Ils s'éteignent
après quelques

secondes.
Dans le même temps, un CHECK automatique
(autotest du véhicule) est réalisé.
En situation de
dysfonctionnement
Un dysfonctionnement "mineur" a été détecté :
l e ou les témoins d'alerte s'affichent puis
disparaissent.
Vous pouvez démarrer votre véhicule ;
néanmoins, consultez rapidement le réseau
PEUGEOT ou un atelier qualifié.
Un dysfonctionnement "majeur" a été détecté
:
le ou les témoins d'alerte restent affichés,
accompagnés du témoin STOP ou SERVICE.
Ne démarrez pas votre véhicule.
Appelez rapidement le réseau PEUGEOT ou
un atelier qualifié.
CHECK manuel
Un appui sur le bouton "CHECK" du combiné
lance le CHECK manuel (autotest du véhicule).
Cette fonction permet de connaître, à tout
moment (clé en position contact ou moteur
tournant), les alertes présentes.
Tant que l'airbag passager est
neutralisé*, le témoin reste affiché.
L'afficheur du combiné affiche, moteur
tournant, véhicule roulant,
les témoins des
alertes (en cas de dysfonctionnement).
Si aucun dysfonctionnement "majeur" n'a été
détecté, vous pouvez démarrer votre véhicule.
Rhéostat d'éclairage
Permet de régler manuellement l’intensité
lumineuse du poste de conduite et d'ambiance
du véhicule.
Si vous êtes équipé du moteur Blue
HDi, le bouton "CHECK" vous permet
de connaître l'estimation du nombre de
kilomètres que vous pouvez parcourir
avant le blocage automatique du
démarrage du moteur.
Pour plus d'information sur l'additif
AdBlue
®, reportez vous à la rubrique
correspondante.
Fonctionne uniquement quand les feux
du véhicule sont allumés.
Feux allumés, appuyez sur le bouton B pour
augmenter l'intensité de l'éclairage du poste de
conduite et d'ambiance du véhicule ou sur le
bouton A pour la diminuer.
Dès que l'éclairage atteint l'intensité désirée,
relâchez le bouton.
Instruments de bord

33

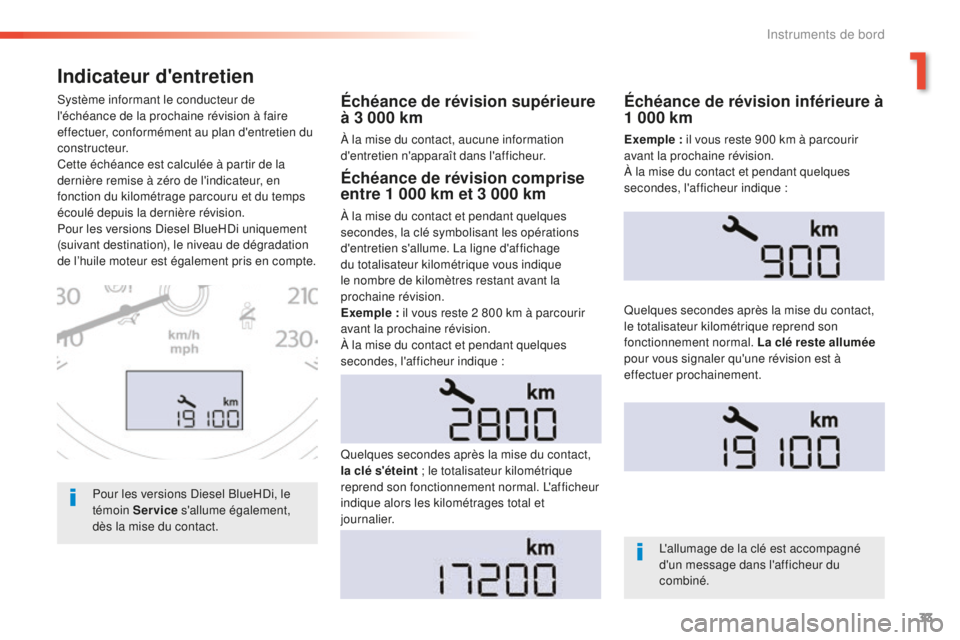

Indicateur d'entretien
Échéance de révision supérieure
à 3 000 km
À la mise du contact, aucune information
d'entretien n'apparaît dans l'afficheur.
Système informant le conducteur de
l'échéance de la prochaine révision à faire
effectuer, conformément au plan d'entretien du
constructeur.
Cette échéance est calculée à partir de la
dernière remise à zéro de l'indicateur, en
fonction du kilométrage parcouru et du temps
écoulé depuis la dernière révision.
Pour les versions Diesel BlueHDi uniquement
(suivant destination), le niveau de dégradation
de l’huile moteur est également pris en compte.
Échéance de révision comprise
entre 1 000 km et 3 000 km
À la mise du contact et pendant quelques
secondes, la clé symbolisant les opérations
d'entretien s'allume. La ligne d'affichage
du totalisateur kilométrique vous indique
le nombre de kilomètres restant avant la
prochaine révision.
Exemple : il vous reste 2 800 km à parcourir
avant la prochaine révision.
À la mise du contact et pendant quelques
secondes, l'afficheur indique :
Quelques secondes après la mise du contact,
la clé s'éteint ; le totalisateur kilométrique
reprend son fonctionnement normal. L'afficheur
indique alors les kilométrages total et
journalier.
Échéance de révision inférieure à
1 000 km
Exemple : il vous reste 900 km à parcourir
avant la prochaine révision.
À la mise du contact et pendant quelques
secondes, l'afficheur indique :
Quelques secondes après la mise du contact,
le totalisateur kilométrique reprend son
fonctionnement normal. La clé reste allumée
pour vous signaler qu'une révision est à
effectuer prochainement.
L'allumage de la clé est accompagné
d'un message dans l'afficheur du
combiné.
Pour les versions Diesel BlueHDi, le
témoin Service
s'allume également,
dès la mise du contact.
1
Instruments de bord

34
Échéance de révision dépassée
À chaque mise du contact et pendant quelques
secondes, la clé clignote pour vous signaler
que la révision est à effectuer très rapidement.
Exemple : vous avez dépassé l'échéance de
révision de 300 km.
À la mise du contact et pendant quelques
secondes, l'afficheur indique : Le kilométrage restant à parcourir peut
être pondéré par le facteur temps, en
fonction des habitudes de roulage du
c o n d u c t e u r.
La clé peut s'allumer, dans le cas où
vous avez dépassé la durée écoulée
depuis la dernière révision telle
qu'indiquée dans le plan d'entretien du
constructeur.
Pour les versions BlueHDi, la clé
peut également s'allumer de manière
anticipée, en fonction du niveau de
dégradation de l'huile moteur, qui
dépend des conditions de conduite du
véhicule.
Si vous devez débrancher la batterie
après cette opération, verrouillez le
véhicule et attendez au moins cinq
minutes, pour que la remise à zéro soit
prise en compte.
Quelques secondes après la mise du contact,
le totalisateur kilométrique reprend son
fonctionnement normal. La clé reste allumée
.
Remise à zéro de l'indicateur
d'entretien
Après chaque révision, l'indicateur d'entretien
doit être remis à zéro.
Rappel de l'information
d'entretien
A tout moment, vous pouvez accéder à
l'information d'entretien.
F

A
ppuyez sur le bouton de remise à zéro du
compteur kilométrique journalier.
L

'information d'entretien s'affiche
quelques


secondes, puis disparaît.
Si vous avez réalisé vous-même la révision de
votre véhicule
:
F
c
oupez le contact,
F
a
ppuyez sur le bouton de remise à zéro
du compteur kilométrique journalier et
maintenez-le enfoncé,
F
m
ettez le contact ; l'afficheur kilométrique
commence un compte à rebours,
F
l
orsque l'afficheur indique "=0"
, relâchez le
bouton ; la clé disparaît.
Instruments de bord

35

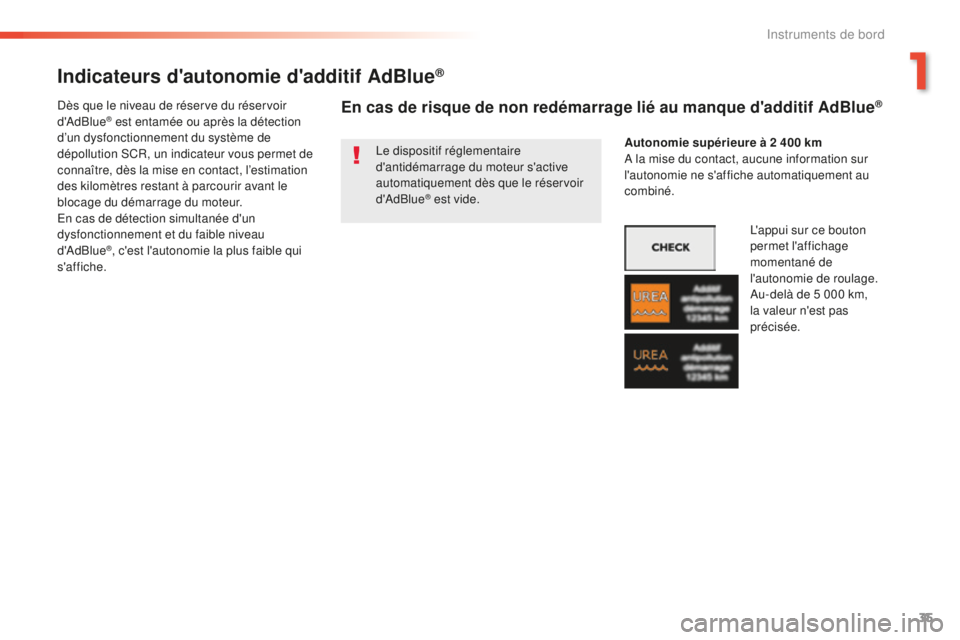

Indicateurs d'autonomie d'additif AdBlue®
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue
® est vide.
Dès que le niveau de réserve du réservoir
d'AdBlue
® est entamée ou après la détection
d’un dysfonctionnement du système de
dépollution SCR, un indicateur vous permet de
connaître, dès la mise en contact, l’estimation
des kilomètres restant à parcourir avant le
blocage du démarrage du moteur.
En cas de détection simultanée d'un
dysfonctionnement et du faible niveau
d'AdBlue
®, c'est l'autonomie la plus faible qui
s'affiche. Autonomie supérieure à 2
400 km
A la mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement au
combiné.
L'appui sur ce bouton
permet l'affichage
momentané de
l'autonomie de roulage.
Au-delà de 5
000 km,
la valeur n'est pas
précisée.
En cas de risque de non redémarrage lié au manque d'additif AdBlue®
1
Instruments de bord

36

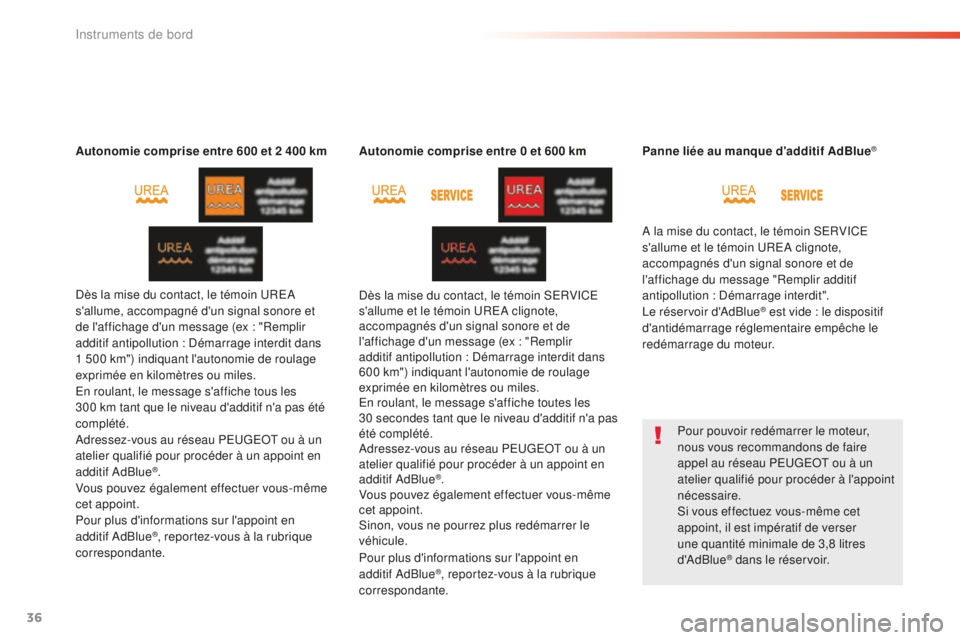

Autonomie comprise entre 600 et 2 400 km
D ès la mise du contact, le témoin UREA
s'allume, accompagné d'un signal sonore et
de l'affichage d'un message (ex
: "Remplir
additif antipollution


: Démarrage interdit dans
1
500 km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche tous les
300
km tant que le niveau d'additif n'a pas été
complété.
Adressez-vous au réseau PEUGEOT ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue
®.
Vous pouvez également effectuer vous-même
cet appoint.
Pour plus d'informations sur l'appoint en
additif AdBlue
®, reportez-vous à la rubrique
correspondante. Autonomie comprise entre 0 et 600
km
Dès la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage d'un message (ex : "Remplir
additif antipollution

: Démarrage interdit dans
600 km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30 secondes tant que le niveau d'additif n'a pas
été complété.
Adressez-vous au réseau PEUGEOT ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue
®.
Vous pouvez également effectuer vous-même
cet appoint.
Sinon, vous ne pourrez plus redémarrer le
véhicule. Panne liée au manque d'additif AdBlue
®
A la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage du message "Remplir additif
antipollution


: Démarrage interdit".
Le réservoir d'AdBlue
® est vide : le dispositif
d
'antidémarrage réglementaire empêche le
redémarrage du moteur.
Pour pouvoir redémarrer le moteur,
nous vous recommandons de faire
appel au réseau PEUGEOT ou à un
atelier qualifié pour procéder à l'appoint
nécessaire.
Si vous effectuez vous-même cet
appoint, il est impératif de verser
une quantité minimale de 3,8 litres
d'AdBlue
® dans le réservoir.
Pour plus d'informations sur l'appoint en
additif AdBlue®, reportez-vous à la rubrique
correspondante.
Instruments de bord

37

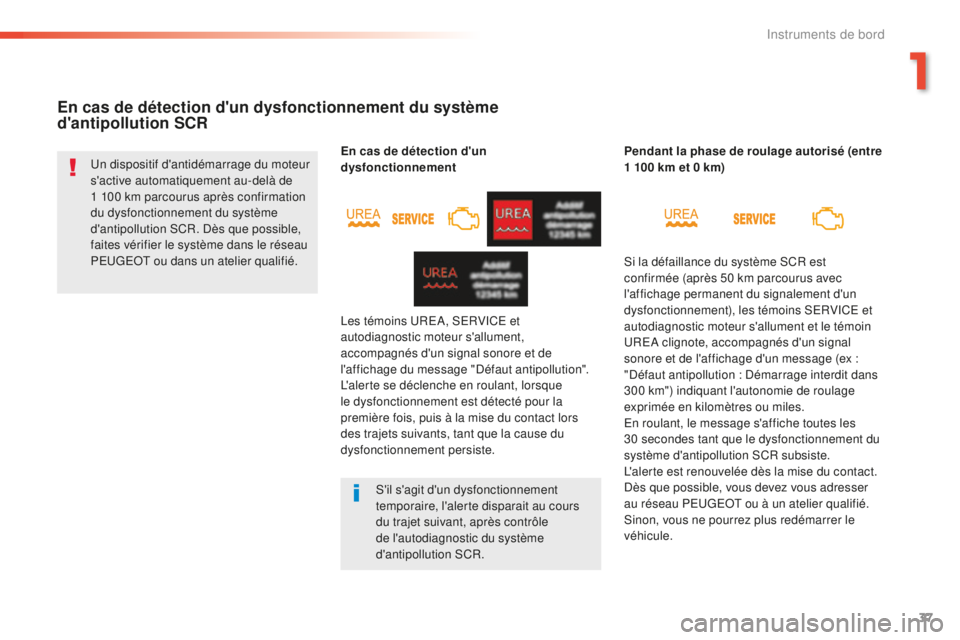

En cas de détection d'un dysfonctionnement du système
d'antipollution SCR
Un dispositif d'antidémarrage du moteur
s'active automatiquement au-delà de
1 100 km parcourus après confirmation
du dysfonctionnement du système
d'antipollution SCR. Dès que possible,
faites vérifier le système dans le réseau
PEUGEOT ou dans un atelier qualifié. En cas de détection d'un
dysfonctionnement
Les témoins UREA, SERVICE et
autodiagnostic moteur s'allument,
accompagnés d'un signal sonore et de
l'affichage du message "Défaut antipollution".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparait au cours
du trajet suivant, après contrôle
de l'autodiagnostic du système
d'antipollution SCR. Pendant la phase de roulage autorisé (entre
1
100 km et 0 km)
Si la défaillance du système SCR est
confirmée (après 50
km parcourus avec
l'affichage permanent du signalement d'un
dysfonctionnement), les témoins SERVICE et
autodiagnostic moteur s'allument et le témoin
UREA clignote, accompagnés d'un signal
sonore et de l'affichage d'un message (ex
:
"Défaut antipollution


: Démarrage interdit dans
300
km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30
secondes tant que le dysfonctionnement du
système d'antipollution SCR subsiste.
L'alerte est renouvelée dès la mise du contact.
Dès que possible, vous devez vous adresser
au réseau PEUGEOT ou à un atelier qualifié.
Sinon, vous ne pourrez plus redémarrer le
véhicule.
1
Instruments de bord

38

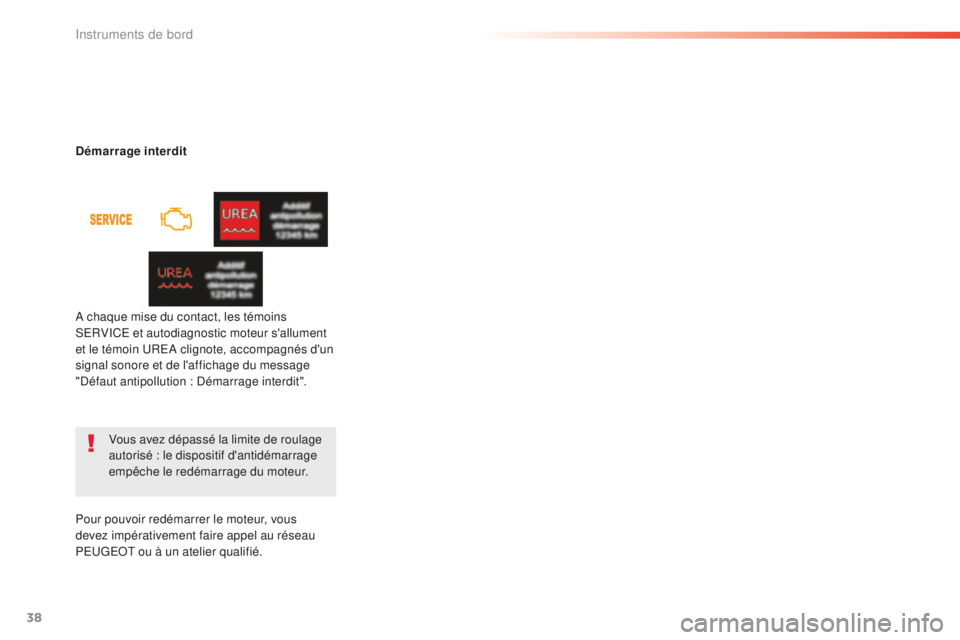

Vous avez dépassé la limite de roulage
autorisé : le dispositif d'antidémarrage
empêche le redémarrage du moteur.
Démarrage interdit
A chaque mise du contact, les témoins
SERVICE et autodiagnostic moteur s'allument
et le témoin UREA clignote, accompagnés d'un
signal sonore et de l'affichage du message
"Défaut antipollution


: Démarrage interdit".
Pour pouvoir redémarrer le moteur, vous
devez impérativement faire appel au réseau
PEUGEOT ou à un atelier qualifié.
Instruments de bord
