Peugeot 508 2019 Manuel du propriétaire (in French)
Manufacturer: PEUGEOT, Model Year: 2019, Model line: 508, Model: Peugeot 508 2019Pages: 320, PDF Size: 10.26 MB
Page 21 of 320
19

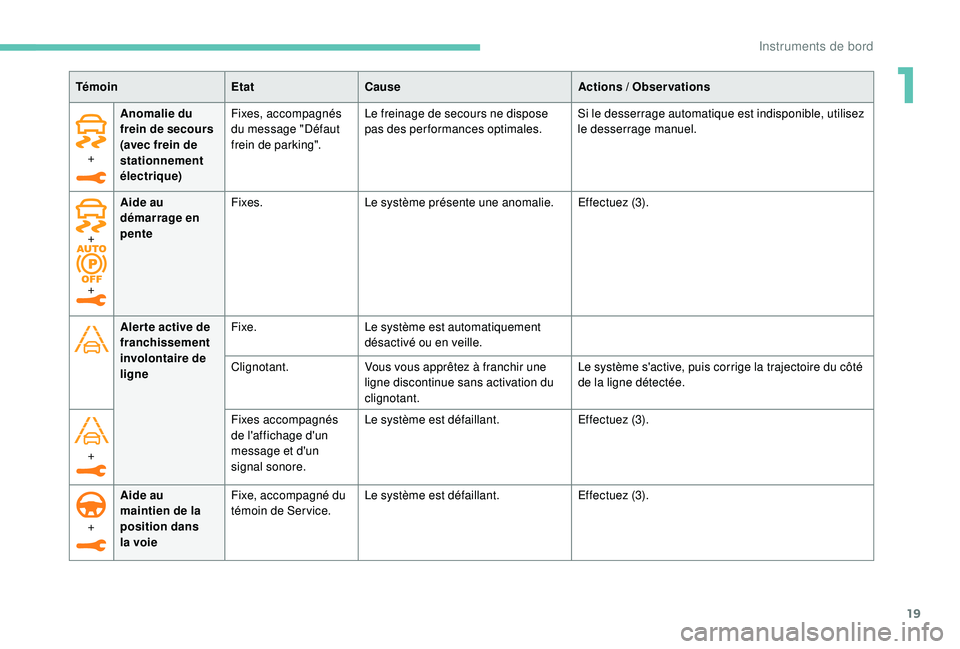

+Anomalie du
frein de secours
(avec frein de
stationnement
électrique) Fixes, accompagnés
du message "Défaut
frein de parking".
Le freinage de secours ne dispose
pas des performances optimales.
Si le desserrage automatique est indisponible, utilisez
le desserrage manuel.
Aler te active de
franchissement
involontaire de
ligne Fixe.
Le système est automatiquement
désactivé ou en veille.
Clignotant. Vous vous apprêtez à franchir une
ligne discontinue sans activation du
clignotant. Le système s'active, puis corrige la trajectoire du côté
de la ligne détectée.
+ Fixes accompagnés
de l'affichage d'un
message et d'un
signal sonore.Le système est défaillant.
Effectuez (3).
+ Aide au
maintien de la
position dans
la voie Fixe, accompagné du
témoin de Service.
Le système est défaillant.
Effectuez (3).
Témoin
EtatCause Actions
/ Observations
+
+ Aide au
démarrage en
pente
Fixes.
Le système présente une anomalie. Effectuez (3).
1
Instruments de bord
Page 22 of 320
20

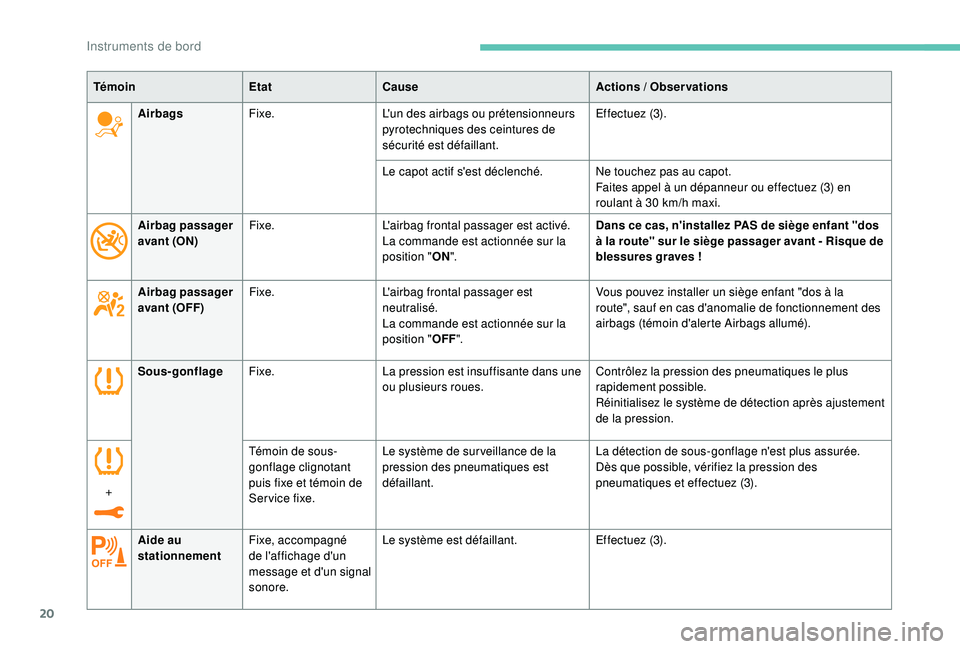

Sous-gonflageFixe. La pression est insuffisante dans une
ou plusieurs roues. Contrôlez la pression des pneumatiques le plus
rapidement possible.
Réinitialisez le système de détection après ajustement
de la pression.
+ Témoin de sous-
gonflage clignotant
puis fixe et témoin de
Service fixe.Le système de sur veillance de la
pression des pneumatiques est
défaillant.
La détection de sous-gonflage n'est plus assurée.
Dès que possible, vérifiez la pression des
pneumatiques et effectuez (3).
Témoin
EtatCause Actions
/ Observations
Aide au
stationnement Fixe, accompagné
de l'affichage d'un
message et d'un signal
sonore. Le système est défaillant.
Effectuez (3).
Airbags
Fixe. L'un des airbags ou prétensionneurs
pyrotechniques des ceintures de
sécurité est défaillant. Effectuez (3).
Le capot actif s'est déclenché. Ne touchez pas au capot. Faites appel à un dépanneur ou effectuez (3) en
roulant à 30 km/h maxi.
Airbag passager
avant (ON) Fixe.
L'airbag frontal passager est activé.
La commande est actionnée sur la
position "ON". Dans ce cas, n'installez PAS de siège enfant "dos
à la route" sur le siège passager avant - Risque de
blessures graves !
Airbag passager
avant (OFF) Fixe.
L'airbag frontal passager est
neutralisé.
La commande est actionnée sur la
position
"
OFF ". Vous pouvez installer un siège enfant "dos à la
route", sauf en cas d'anomalie de fonctionnement des
airbags (témoin d'alerte Airbags allumé).
Instruments de bord
Page 23 of 320
21

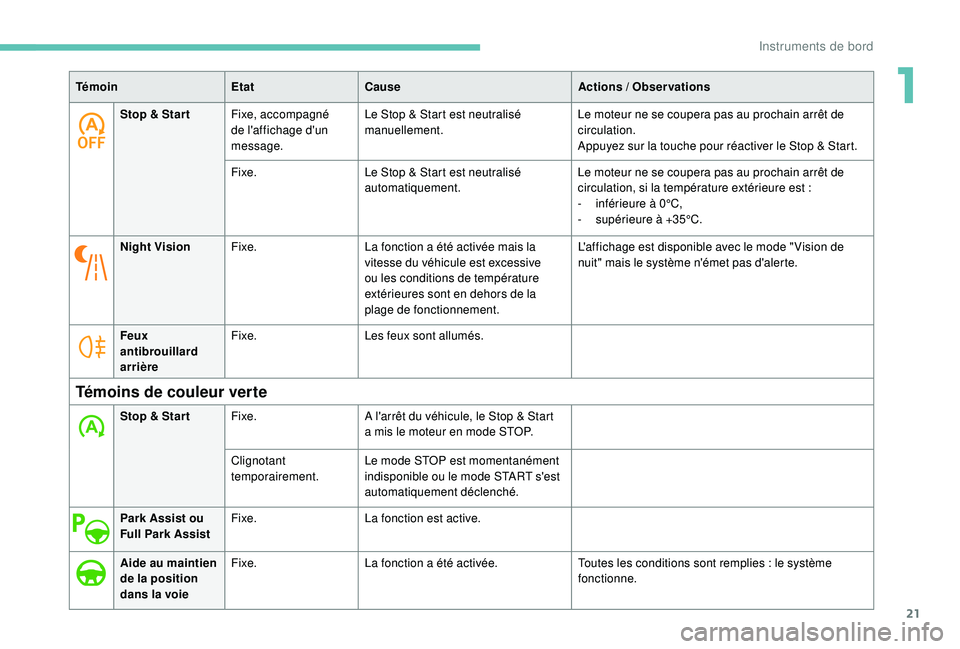

Stop & Star tFixe, accompagné
de l'affichage d'un
message. Le Stop & Start est neutralisé
manuellement.
Le moteur ne se coupera pas au prochain arrêt de
circulation.
Appuyez sur la touche pour réactiver le Stop & Start.
Fixe. Le Stop & Start est neutralisé
automatiquement. Le moteur ne se coupera pas au prochain arrêt de
circulation, si la température extérieure est
:
-
i
nférieure à 0°C,
-
s
upérieure à +35°C.
Night Vision Fixe. La fonction a été activée mais la
vitesse du véhicule est excessive
ou les conditions de température
extérieures sont en dehors de la
plage de fonctionnement. L'affichage est disponible avec le mode " Vision de
nuit" mais le système n'émet pas d'alerte.
Feux
antibrouillard
arrière Fixe.
Les feux sont allumés.
Témoin
EtatCause Actions
/ Observations
Témoins de couleur verte
Stop & Star t
Fixe. A l'arrêt du véhicule, le Stop & Start
a mis le moteur en mode STOP.
Clignotant
temporairement. Le mode STOP est momentanément
indisponible ou le mode START s'est
automatiquement déclenché.
Park Assist ou
Full Park Assist Fixe.
La fonction est active.
Aide au maintien
de la position
dans la voie Fixe.
La fonction a été activée. Toutes les conditions sont remplies
: le système
fonctionne.
1
Instruments de bord

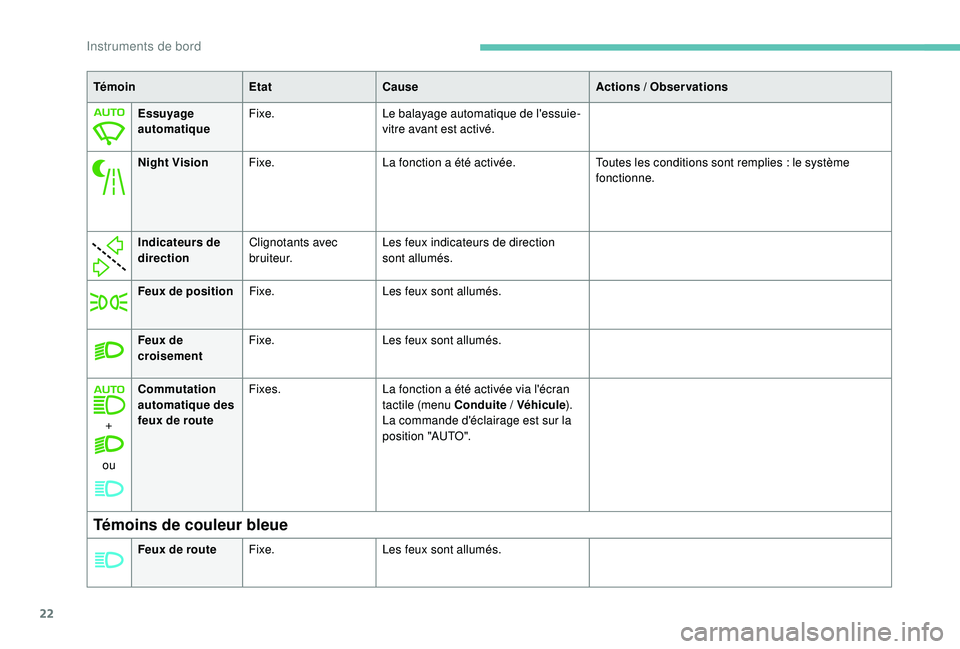

Page 24 of 320
22
Feux de
croisementFixe.
Les feux sont allumés.
+
ou Commutation
automatique des
feux de route
Fixes.
La fonction a été activée via l'écran
tactile (menu Conduite
/ Véhicule ).
La commande d'éclairage est sur la
position "AUTO".
Témoin
EtatCause Actions
/ Observations
Témoins de couleur bleue
Feux de route
Fixe. Les feux sont allumés.
Essuyage
automatique
Fixe.
Le balayage automatique de l'essuie-
vitre avant est activé.
Night Vision Fixe. La fonction a été activée. Toutes les conditions sont remplies : le système
fonctionne.
Indicateurs de
direction Clignotants avec
b r u i t e u r. Les feux indicateurs de direction
sont allumés.
Feux de position Fixe. Les feux sont allumés.
Instruments de bord
Page 25 of 320
23

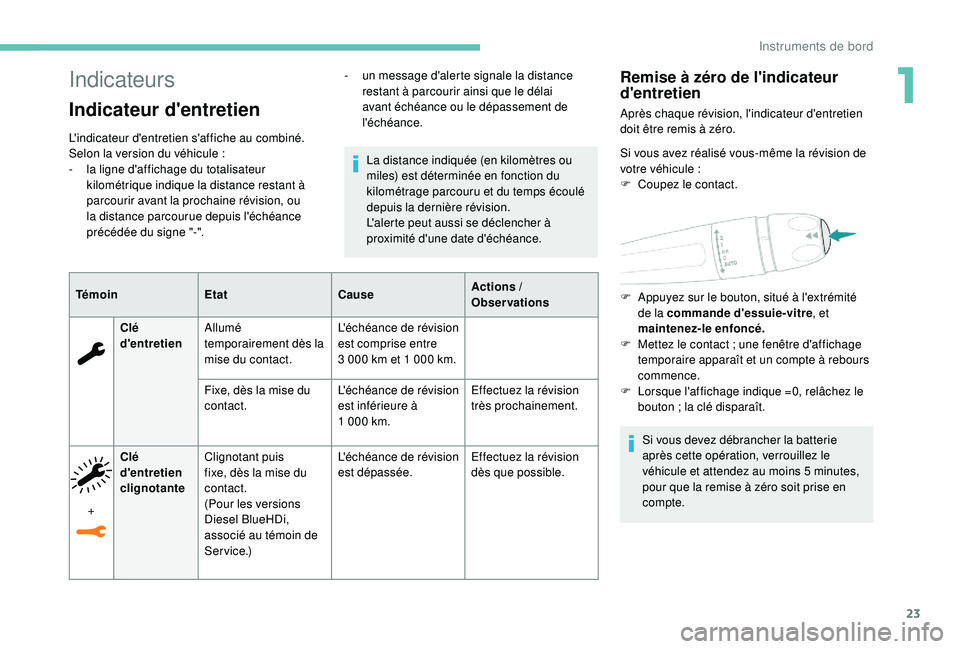

Indicateurs
Indicateur d'entretien
L'indicateur d'entretien s'affiche au combiné.
Selon la version du véhicule :
-
l
a ligne d'affichage du totalisateur
kilométrique indique la distance restant à
parcourir avant la prochaine révision, ou
la distance parcourue depuis l'échéance
précédée du signe
"-". La distance indiquée (en
kilomètres ou
miles) est déterminée en fonction du
kilométrage parcouru et du temps écoulé
depuis la dernière révision.
L'alerte peut aussi se déclencher à
proximité d'une date d'échéance.
Témoin Etat CauseActions
/
Observations
Clé
d'entretien Allumé
temporairement dès la
mise du contact. L'échéance de révision
est comprise entre
3
000 km et 1 000 km.
Fixe, dès la mise du
contact. L'échéance de révision
est inférieure à
1
000 km.Effectuez la révision
très prochainement.
+ Clé
d'entretien
clignotante
Clignotant puis
fixe, dès la mise du
contact.
(Pour les versions
Diesel BlueHDi,
associé au témoin de
Service.) L'échéance de révision
est dépassée.
Effectuez la révision
dès que possible.
-
u
n message d'alerte signale la distance
restant à parcourir ainsi que le délai
avant échéance ou le dépassement de
l'échéance.
Remise à zéro de l'indicateur
d'entretien
Après chaque révision, l'indicateur d'entretien
doit être remis à zéro.
Si vous avez réalisé vous-même la révision de
votre véhicule
:
F
C
oupez le contact.
F
A
ppuyez sur le bouton, situé à l'extrémité
de la commande d'essuie-vitre , et
maintenez-le enfoncé.
F
M
ettez le contact ; une fenêtre d'affichage
temporaire apparaît et un compte à rebours
commence.
F
L
orsque l'affichage indique =0, relâchez le
bouton ; la clé disparaît.
Si vous devez débrancher la batterie
après cette opération, verrouillez le
véhicule et attendez au moins 5
minutes,
pour que la remise à zéro soit prise en
compte.
1
Instruments de bord
Page 26 of 320
24

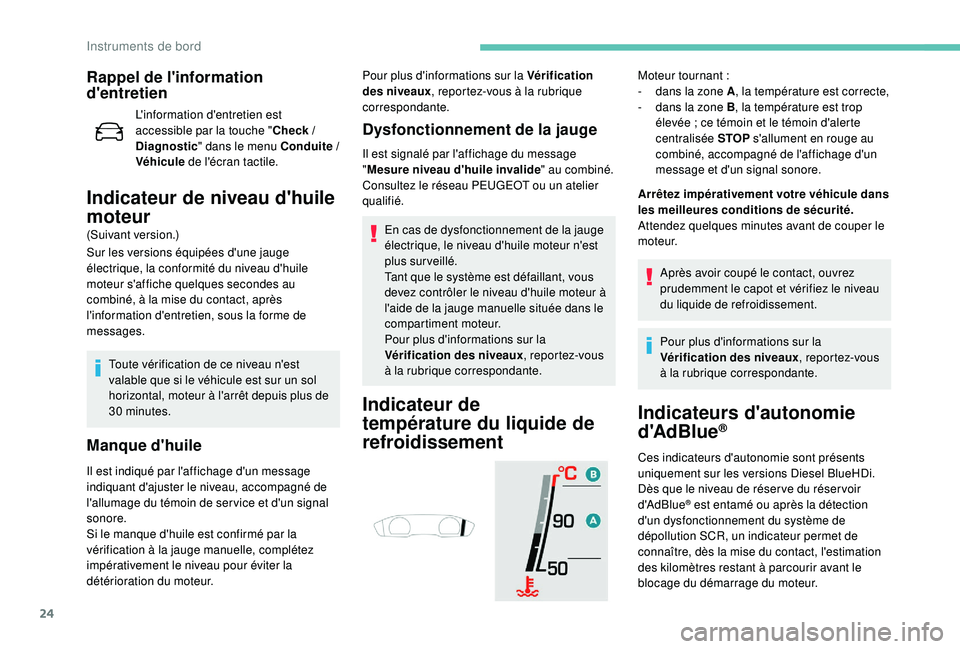

Rappel de l'information
d'entretien
L'information d'entretien est
accessible par la touche "Check
/
Diagnostic " dans le menu Conduite
/
Véhicule de l'écran tactile.
Indicateur de niveau d'huile
moteur
(Suivant version.)
Sur les versions équipées d'une jauge
électrique, la conformité du niveau d'huile
moteur s'affiche quelques
secondes au
combiné, à la mise du contact, après
l'information d'entretien, sous la forme de
messages.
Toute vérification de ce niveau n'est
valable que si le véhicule est sur un sol
horizontal, moteur à l'arrêt depuis plus de
30
minutes.
Manque d'huile
Il est indiqué par l'affichage d'un message
indiquant d'ajuster le niveau, accompagné de
l'allumage du témoin de ser vice et d'un signal
sonore.
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, complétez
impérativement le niveau pour éviter la
détérioration du moteur. Pour plus d'informations sur la Vérification
des niveaux
, reportez-vous à la rubrique
correspondante.
Dysfonctionnement de la jauge
Il est signalé par l'affichage du message
" Mesure niveau d'huile invalide " au combiné.
Consultez le réseau PEUGEOT ou un atelier
qualifié.
En cas de dysfonctionnement de la jauge
électrique, le niveau d'huile moteur n'est
plus surveillé.
Tant que le système est défaillant, vous
devez contrôler le niveau d'huile moteur à
l'aide de la jauge manuelle située dans le
compartiment moteur.
Pour plus d'informations sur la
Vérification des niveaux , reportez-vous
à la rubrique correspondante.
Indicateur de
température du liquide de
refroidissement
Moteur tournant :
- d ans la zone A , la température est correcte,
-
d
ans la zone B , la température est trop
élevée ; ce témoin et le témoin d'alerte
centralisée STOP s'allument en rouge au
combiné, accompagné de l'affichage d'un
message et d'un signal sonore.
Arrêtez impérativement votre véhicule dans
les meilleures conditions de sécurité.
Attendez quelques minutes avant de couper le
moteur.
Après avoir coupé le contact, ouvrez
prudemment le capot et vérifiez le niveau
du liquide de refroidissement.
Pour plus d'informations sur la
Vérification des niveaux , reportez-vous
à la rubrique correspondante.
Indicateurs d'autonomie
d'AdBlue®
Ces indicateurs d'autonomie sont présents
uniquement sur les versions Diesel BlueHDi.
Dès que le niveau de réser ve du réser voir
d'AdBlue
® est entamé ou après la détection
d'un dysfonctionnement du système de
dépollution SCR, un indicateur permet de
connaître, dès la mise du contact, l'estimation
des
kilomètres restant à parcourir avant le
blocage du démarrage du moteur.
Instruments de bord
Page 27 of 320
25

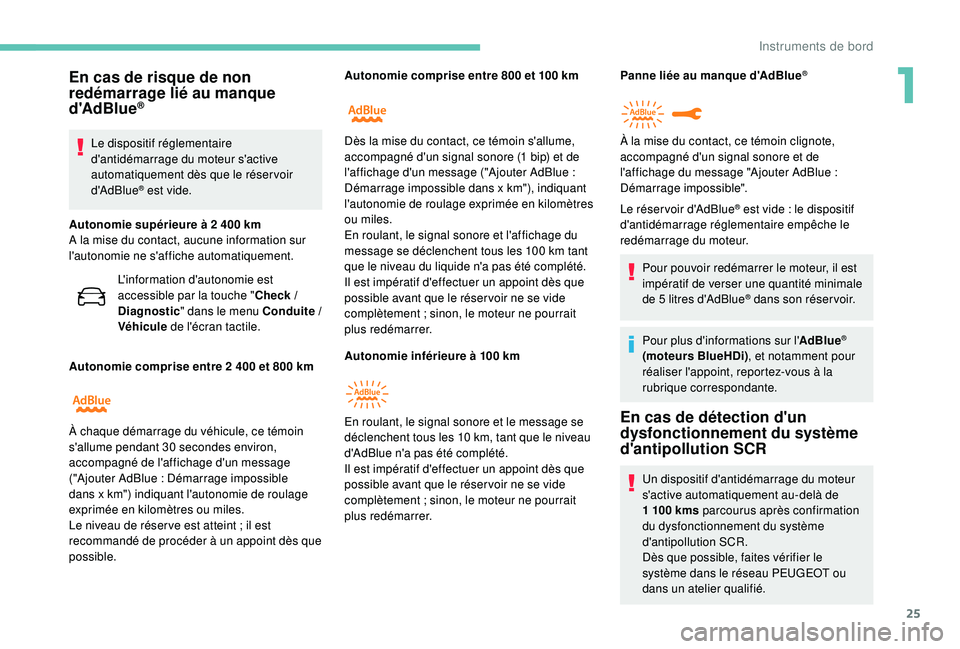

En cas de risque de non
redémarrage lié au manque
d'AdBlue
®
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réser voir
d'AdBlue
® est vide.
Autonomie supérieure à 2 400 km
A la mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement.
L'information d'autonomie est
accessible par la touche " Check
/
Diagnostic " dans le menu Conduite
/
Véhicule de l'écran tactile.
Autonomie comprise entre 2
400 et 800 km Autonomie comprise entre 800 et 100
km
Autonomie inférieure à 100 km
En roulant, le signal sonore et le message se
déclenchent tous les 10
km, tant que le niveau
d'AdBlue n'a pas été complété.
Il est impératif d'effectuer un appoint dès que
possible avant que le réser voir ne se vide
complètement
; sinon, le moteur ne pourrait
plus redémarrer. Panne liée au manque d'AdBlue
®
Le réser voir d'AdBlue® est vide : le dispositif
d
'antidémarrage réglementaire empêche le
redémarrage du moteur.
Pour pouvoir redémarrer le moteur, il est
impératif de verser une quantité minimale
de 5
litres d'AdBlue
® dans son réser voir.
Pour plus d'informations sur l' AdBlue
®
(moteurs BlueHDi) , et notamment pour
réaliser l'appoint, reportez-vous à la
rubrique correspondante.
À chaque démarrage du véhicule, ce témoin
s'allume pendant 30
secondes environ,
accompagné de l'affichage d'un message
("Ajouter AdBlue
: Démarrage impossible
dans x
km") indiquant l'autonomie de roulage
exprimée en
kilomètres ou miles.
Le niveau de réser ve est atteint
; il est
recommandé de procéder à un appoint dès que
possible. Dès la mise du contact, ce témoin s'allume,
accompagné d'un signal sonore (1 bip) et de
l'affichage d'un message ("Ajouter AdBlue
:
Démarrage impossible dans x
km"), indiquant
l'autonomie de roulage exprimée en
kilomètres
ou miles.
En roulant, le signal sonore et l'affichage du
message se déclenchent tous les 100
km tant
que le niveau du liquide n'a pas été complété.
Il est impératif d'effectuer un appoint dès que
possible avant que le réser voir ne se vide
complètement
; sinon, le moteur ne pourrait
plus redémarrer. À la mise du contact, ce témoin clignote,
accompagné d'un signal sonore et de
l'affichage du message "Ajouter AdBlue
:
Démarrage impossible".
En cas de détection d'un
dysfonctionnement du système
d'antipollution SCR
Un dispositif d'antidémarrage du moteur
s'active automatiquement au-delà de
1
100 kms parcourus après confirmation
du dysfonctionnement du système
d'antipollution SCR.
Dès que possible, faites vérifier le
système dans le réseau PEUGEOT ou
dans un atelier qualifié.
1
Instruments de bord

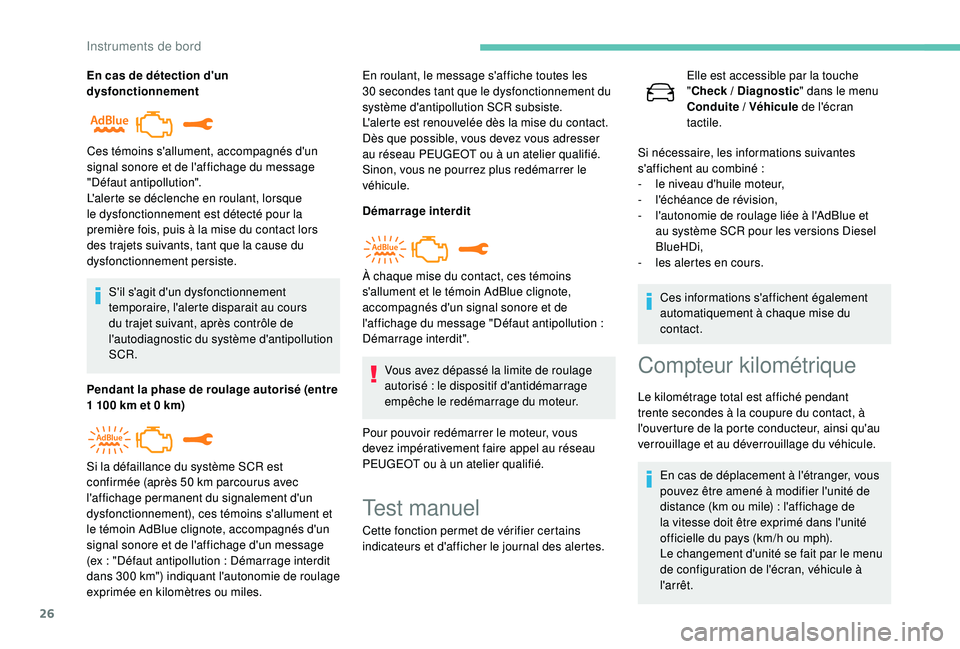

Page 28 of 320
26
En cas de détection d'un
dysfonctionnementS'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparait au cours
du trajet suivant, après contrôle de
l'autodiagnostic du système d'antipollution
SCR.
Pendant la phase de roulage autorisé (entre
1 100 km et 0 km) En roulant, le message s'affiche toutes les
30
secondes tant que le dysfonctionnement du
système d'antipollution SCR subsiste.
L'alerte est renouvelée dès la mise du contact.
Dès que possible, vous devez vous adresser
au réseau PEUGEOT ou à un atelier qualifié.
Sinon, vous ne pourrez plus redémarrer le
véhicule.
Démarrage interdit
Vous avez dépassé la limite de roulage
autorisé
: le dispositif d'antidémarrage
empêche le redémarrage du moteur.
Pour pouvoir redémarrer le moteur, vous
devez impérativement faire appel au réseau
PEUGEOT ou à un atelier qualifié.
Ces témoins s'allument, accompagnés d'un
signal sonore et de l'affichage du message
"Défaut antipollution".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.
Si la défaillance du système SCR est
confirmée (après 50 km parcourus avec
l'affichage permanent du signalement d'un
dysfonctionnement), ces témoins s'allument et
le témoin AdBlue clignote, accompagnés d'un
signal sonore et de l'affichage d'un message
(ex
: "Défaut antipollution : Démarrage interdit
dans 300 km") indiquant l'autonomie de roulage
exprimée en
kilomètres ou miles. À chaque mise du contact, ces témoins
s'allument et le témoin AdBlue clignote,
accompagnés d'un signal sonore et de
l'affichage du message "Défaut antipollution
:
Démarrage interdit".
Test manuel
Cette fonction permet de vérifier certains
indicateurs et d'afficher le journal des alertes. Elle est accessible par la touche
"
Check
/ Diagnostic
" dans le menu
Conduite
/ Véhicule
de l'écran
tactile.
Si nécessaire, les informations suivantes
s'affichent au combiné :
-
l
e niveau d'huile moteur,
-
l
'échéance de révision,
-
l
'autonomie de roulage liée à l'AdBlue et
au système SCR pour les versions Diesel
BlueHDi,
-
l
es alertes en cours.
Compteur kilométrique
Le kilométrage total est affiché pendant
trente
secondes à la coupure du contact, à
l'ouverture de la porte conducteur, ainsi qu'au
verrouillage et au déverrouillage du véhicule.
En cas de déplacement à l'étranger, vous
pouvez être amené à modifier l'unité de
distance (km ou mile)
: l'affichage de
la vitesse doit être exprimé dans l'unité
officielle du pays (km/h ou mph).
Le changement d'unité se fait par le menu
de configuration de l'écran, véhicule à
l'arrêt. Ces informations s'affichent également
automatiquement à chaque mise du
contact.
Instruments de bord
Page 29 of 320
27
Totalisateur kilométrique
Il mesure la distance totale parcourue par
le véhicule depuis sa première mise en
circulation.
Rhéostat d'éclairage
Ce système permet d'adapter manuellement
l'intensité lumineuse du poste de conduite en
fonction de la luminosité extérieure.
Avec écran tactile 8"
F Appuyez sur cette touche pour sélectionner le menu Réglages .
F
Sél
ectionnez " Luminosité ".
F
R
églez la luminosité, en utilisant
les flèches ou en déplaçant le
curseur.
Le réglage est appliqué instantanément.
F
A
ppuyez en dehors de la fenêtre de réglage
pour quitter. Vous pouvez également éteindre l'écran
:
F
A
ppuyez sur cette touche pour
sélectionner le menu Réglages .
F
Sél
ectionnez "
Dark".
L'écran s'éteint complètement.
F
A
ppuyez une nouvelle fois sur l'écran (toute
la sur face) pour l'activer.Avec écran tactile 10" HDOrdinateur de bord
Affichage d'informations sur le trajet en
cours (autonomie, consommations, vitesse
moyenne,...).
L'affichage des données de l'ordinateur de bord
est permanent lorsque vous avez sélectionné
le mode d'affichage "PERSONNEL".
Affichages des données au
combiné
F Appuyez sur cette touche pour sélectionner le menu Réglages .
F
Sél
ectionnez " OPTIONS".
F
Sél
ectionnez " Configuration
écran ".
F
Sél
ectionnez l'onglet " Luminosité".
F
R
églez la luminosité, en utilisant
les flèches ou en déplaçant le
curseur.
F
A
ppuyez sur cette touche pour
enregistrer et quitter. Vous pouvez également éteindre l'écran
:
F
A
ppuyez sur cette touche pour
sélectionner le menu Réglages .
F
Sél
ectionnez "
Eteindre écran ".
L'écran s'éteint complètement.
F
A
ppuyez une nouvelle fois sur l'écran (toute
la sur face) pour l'activer.
1
Instruments de bord

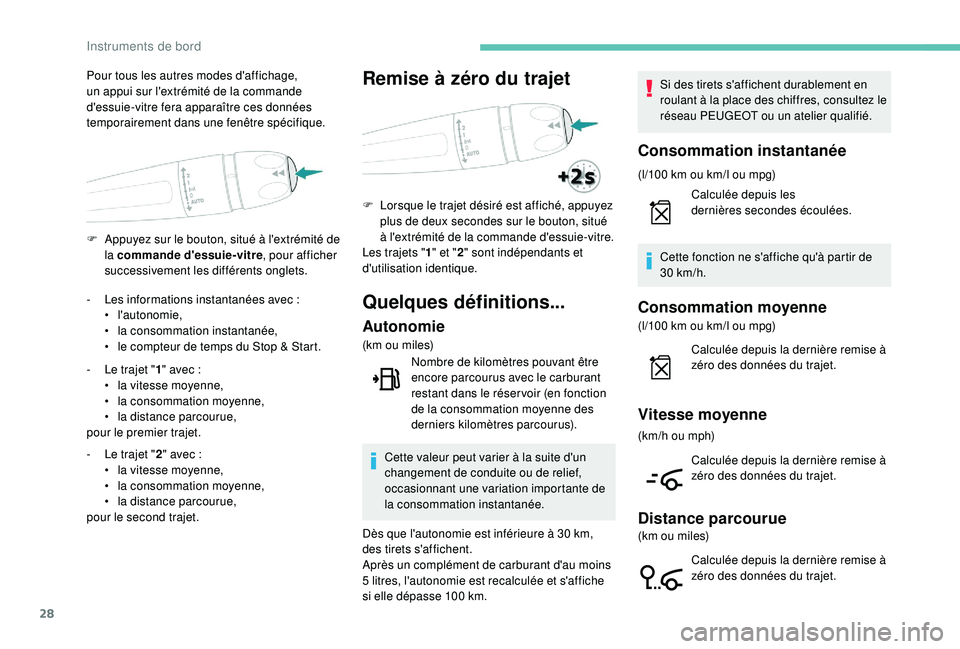

Page 30 of 320
28
F Appuyez sur le bouton, situé à l'extrémité de la commande d'essuie-vitre , pour afficher
successivement les différents onglets.
Pour tous les autres modes d'affichage,
un appui sur l'extrémité de la commande
d'essuie-vitre fera apparaître ces données
temporairement dans une fenêtre spécifique.
-
L
es informations instantanées avec :
•
l'autonomie,
•
la
consommation instantanée,
•
l
e compteur de temps du Stop & Start.
-
L
e trajet " 1" avec
:
•
l
a vitesse moyenne,
•
l
a consommation moyenne,
•
la
distance parcourue,
pour le premier trajet.
-
L
e trajet " 2" avec
:
•
l
a vitesse moyenne,
•
l
a consommation moyenne,
•
la
distance parcourue,
pour le second trajet.
Remise à zéro du trajet
F Lorsque le trajet désiré est affiché, appuyez plus de deux secondes sur le bouton, situé
à l'extrémité de la commande d'essuie-vitre.
Les trajets " 1" et " 2" sont indépendants et
d'utilisation identique.
Quelques définitions...
Autonomie
(km ou miles)
Nombre de
kilomètres pouvant être
encore parcourus avec le carburant
restant dans le réser voir (en fonction
de la consommation moyenne des
derniers
kilomètres parcourus).
Cette valeur peut varier à la suite d'un
changement de conduite ou de relief,
occasionnant une variation importante de
la consommation instantanée.
Dès que l'autonomie est inférieure à 30
km,
des tirets s'affichent.
Après un complément de carburant d'au moins
5
litres, l'autonomie est recalculée et s'affiche
si elle dépasse 100
km. Si des tirets s'affichent durablement en
roulant à la place des chiffres, consultez le
réseau PEUGEOT ou un atelier qualifié.
Consommation instantanée
(l/100 km ou km/l ou mpg)
C alculée depuis les
dernières
secondes écoulées.
Cette fonction ne s'affiche qu'à partir de
30
km/h.
Consommation moyenne
(l/100 km ou km/l ou mpg)
C alculée depuis la dernière remise à
zéro des données du trajet.
Vitesse moyenne
(km/h ou mph)
Calculée depuis la dernière remise à
zéro des données du trajet.
Distance parcourue
(km ou miles)Calculée depuis la dernière remise à
zéro des données du trajet.
Instruments de bord
