Peugeot 508 2020 Manuel du propriétaire (in French)

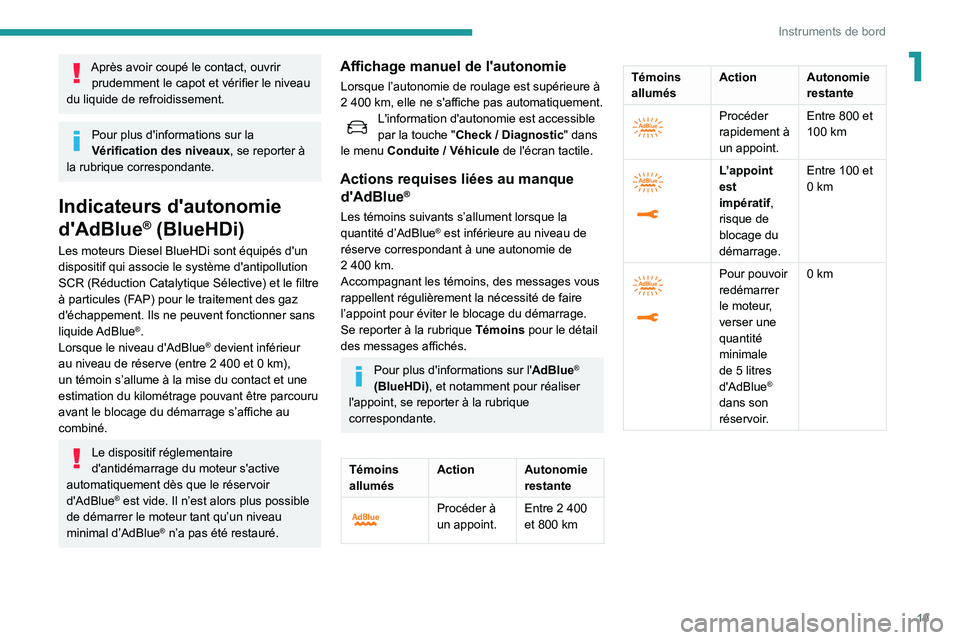

19
Instruments de bord
1Après avoir coupé le contact, ouvrir prudemment le capot et vérifier le niveau
du liquide de refroidissement.
Pour plus d'informations sur la
Vérification des niveaux, se reporter à
la rubrique correspondante.
Indicateurs d'autonomie
d'AdBlue
® (BlueHDi)
Les moteurs Diesel BlueHDi sont équipés d'un
dispositif qui associe le système d'antipollution
SCR (Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement. Ils ne peuvent fonctionner sans
liquide AdBlue
®.
Lorsque le niveau d'AdBlue® devient inférieur
au niveau de réserve (entre 2 400 et 0 km),
un témoin s’allume à la mise du contact et une
estimation du kilométrage pouvant être parcouru
avant le blocage du démarrage s’affiche au
combiné.
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue
® est vide. Il n’est alors plus possible
de démarrer le moteur tant qu’un niveau
minimal d’AdBlue
® n’a pas été restauré.
Affichage manuel de l'autonomie
Lorsque l’autonomie de roulage est supérieure à
2 400 km, elle ne s'affiche pas automatiquement.
L'information d'autonomie est accessible
par la touche " Check / Diagnostic" dans
le menu Conduite / Véhicule de l'écran tactile.
Actions requises liées au manque
d'AdBlue®
Les témoins suivants s’allument lorsque la
quantité d’AdBlue® est inférieure au niveau de
réserve correspondant à une autonomie de
2

400

km.
Accompagnant les témoins, des messages vous
rappellent régulièrement la nécessité de faire
l’appoint pour éviter le blocage du démarrage.
Se reporter à la rubrique Témoins pour le détail
des messages affichés.
Pour plus d'informations sur l' AdBlue®
(BlueHDi), et notamment pour réaliser
l'appoint, se reporter à la rubrique
correspondante.
Témoins
allumés Action Autonomie
restante


Procéder à
un appoint.Entre 2
400
et 800 km
Témoins
allumésAction Autonomie
restante


Procéder
rapidement à
un appoint.Entre 800 et
100
km


L’appoint
est
impératif,
risque de
blocage du
démarrage.Entre 100 et
0
km


Pour pouvoir
redémarrer
le moteur,
verser une
quantité
minimale
de 5
litres
d'AdBlue
®
dans son
réservoir. 0
km

20
Instruments de bord

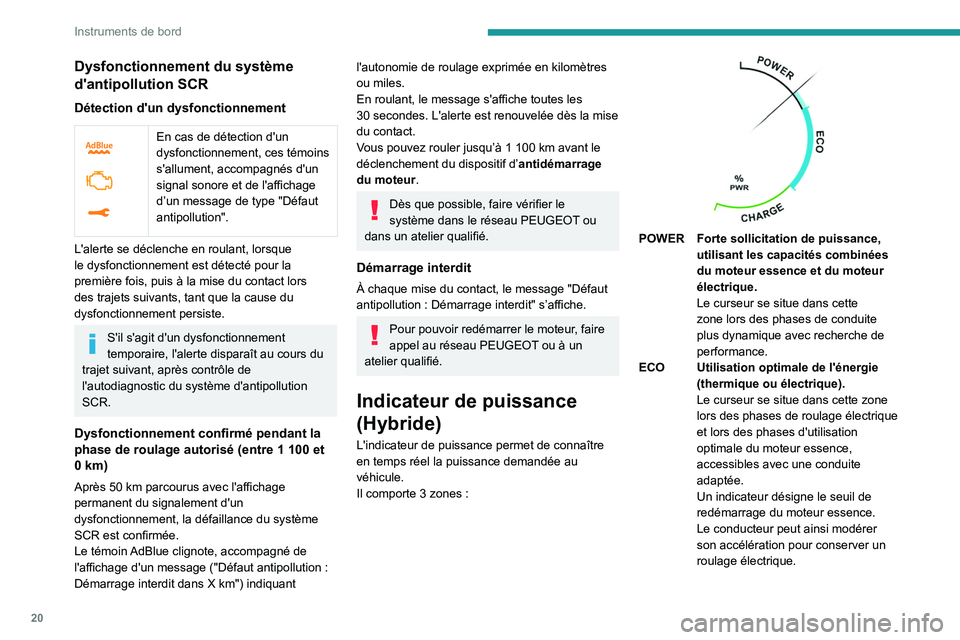

Dysfonctionnement du système
d'antipollution SCR
Détection d'un dysfonctionnement


En cas de détection d'un
dysfonctionnement, ces témoins
s'allument, accompagnés d'un
signal sonore et de l'affichage
d’un message de type "Défaut
antipollution".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparaît au cours du
trajet suivant, après contrôle de
l'autodiagnostic du système d'antipollution
SCR.
Dysfonctionnement confirmé pendant la
phase de roulage autorisé (entre 1 100 et
0
km)
Après 50 km parcourus avec l'affichage
permanent du signalement d'un
dysfonctionnement, la défaillance du système
SCR est confirmée.
Le témoin
AdBlue clignote, accompagné de
l'affichage d'un message ("Défaut antipollution
:
Démarrage interdit dans X km") indiquant
l'autonomie de roulage exprimée en kilomètres
ou miles.
En roulant, le message s'affiche toutes les
30
secondes. L'alerte est renouvelée dès la mise
du contact.
Vous pouvez rouler jusqu’à 1
100 km avant le
déclenchement du dispositif d’ antidémarrage
du moteur.
Dès que possible, faire vérifier le
système dans le réseau PEUGEOT ou
dans un atelier qualifié.
Démarrage interdit
À chaque mise du contact, le message "Défaut
antipollution : Démarrage interdit" s’affiche.
Pour pouvoir redémarrer le moteur, faire
appel au réseau PEUGEOT ou à un
atelier qualifié.
Indicateur de puissance
(Hybride)
L'indicateur de puissance permet de connaître
en temps réel la puissance demandée au
véhicule.
Il comporte 3 zones
:


POWER Forte sollicitation de puissance, utilisant les capacités combinées
du moteur essence et du moteur
électrique.
Le curseur se situe dans cette
zone lors des phases de conduite
plus dynamique avec recherche de
performance.
ECO Utilisation optimale de l'énergie (thermique ou électrique).
Le curseur se situe dans cette zone
lors des phases de roulage électrique
et lors des phases d'utilisation
optimale du moteur essence,
accessibles avec une conduite
adaptée.
Un indicateur désigne le seuil de
redémarrage du moteur essence.
Le conducteur peut ainsi modérer
son accélération pour conserver un
roulage électrique.

21
Instruments de bord

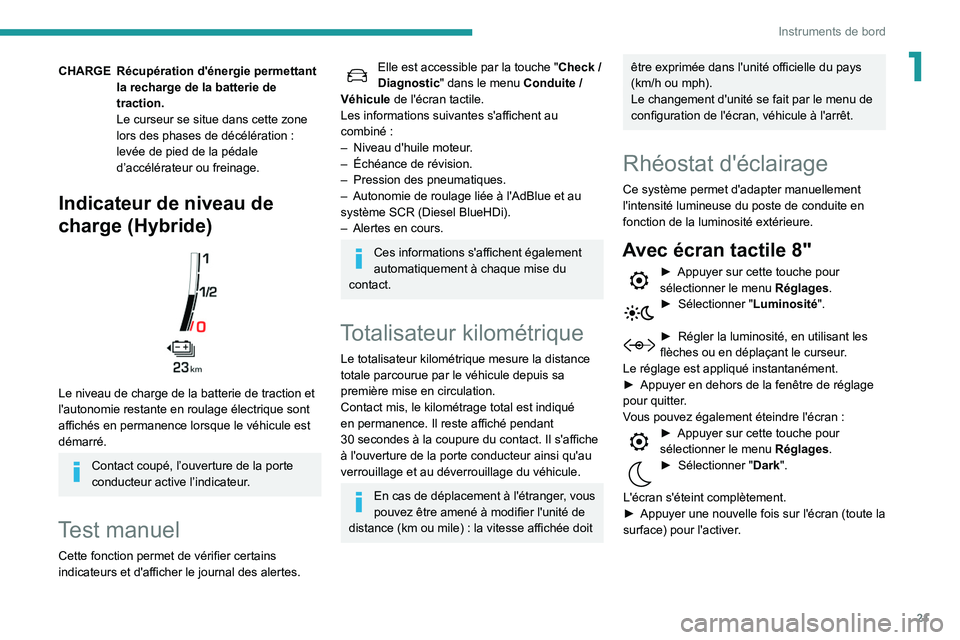

1CHARGE Récupération d'énergie permettant la recharge de la batterie de
traction.
Le curseur se situe dans cette zone
lors des phases de décélération
:
levée de pied de la pédale
d’accélérateur ou freinage.
Indicateur de niveau de
charge (Hybride)


Le niveau de charge de la batterie de traction et
l'autonomie restante en roulage électrique sont
affichés en permanence lorsque le véhicule est
démarré.
Contact coupé, l’ouverture de la porte
conducteur active l’indicateur.
Test manuel
Cette fonction permet de vérifier certains
indicateurs et d'afficher le journal des alertes.
Elle est accessible par la touche " Check /
Diagnostic" dans le menu Conduite /
Véhicule de l'écran tactile.
Les informations suivantes s'affichent au
combiné
:
–

Niveau d'huile moteur
.
–

Échéance de révision.
–


Pression des pneumatiques.
–


Autonomie de roulage liée à l'AdBlue et au
système SCR (Diesel BlueHDi).
–


Alertes en cours.
Ces informations s'affichent également
automatiquement à chaque mise du
contact.
Totalisateur kilométrique
Le totalisateur kilométrique mesure la distance
totale parcourue par le véhicule depuis sa
première mise en circulation.
Contact mis, le kilométrage total est indiqué
en permanence. Il reste affiché pendant
30
secondes à la coupure du contact. Il s'affiche
à l'ouverture de la porte conducteur ainsi qu'au
verrouillage et au déverrouillage du véhicule.
En cas de déplacement à l'étranger, vous
pouvez être amené à modifier l'unité de
distance (km ou mile)
: la vitesse affichée doit
être exprimée dans l'unité officielle du pays
(km/h ou mph).
Le changement d'unité se fait par le menu de
configuration de l'écran, véhicule à l'arrêt.
Rhéostat d'éclairage
Ce système permet d'adapter manuellement
l'intensité lumineuse du poste de conduite en
fonction de la luminosité extérieure.
Avec écran tactile 8"
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Luminosité".
► Régler la luminosité, en utilisant les
flèches ou en déplaçant le curseur .
Le réglage est appliqué instantanément.
►

Appuyer en dehors de la fenêtre de réglage
pour quitter

.
Vous pouvez également éteindre l'écran
:
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Dark".
L'écran s'éteint complètement.
►

Appuyer une nouvelle fois sur l'écran (toute la
surface) pour l'activer

.

22
Instruments de bord

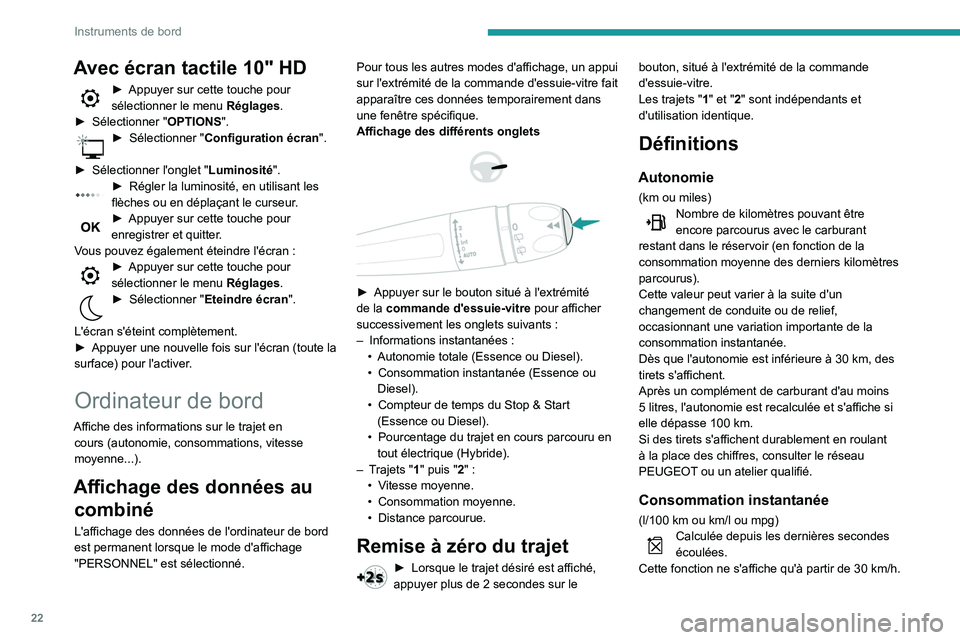

Avec écran tactile 10" HD
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
►

Sélectionner " OPTIONS".
► Sélectionner " Configuration écran ".
►

Sélectionner l'onglet " Luminosité".► Régler la luminosité, en utilisant les
flèches ou en déplaçant le curseur .
► Appuyer sur cette touche pour
enregistrer et quitter .
Vous pouvez également éteindre l'écran
:
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Eteindre écran ".
L'écran s'éteint complètement.
►

Appuyer une nouvelle fois sur l'écran (toute la
surface) pour l'activer

.
Ordinateur de bord
Affiche des informations sur le trajet en cours (autonomie, consommations, vitesse
moyenne...).
Affichage des données au combiné
L'affichage des données de l'ordinateur de bord
est permanent lorsque le mode d'affichage
"PERSONNEL" est sélectionné. Pour tous les autres modes d'affichage, un appui
sur l'extrémité de la commande d'essuie-vitre fait
apparaître ces données temporairement dans
une fenêtre spécifique.
Affichage des différents onglets




► Appuyer sur le bouton situé à l'extrémité
de la commande d'essuie-vitre pour afficher
successivement les onglets suivants
:
–

Informations instantanées
:
•

Autonomie totale (Essence ou Diesel).
•


Consommation instantanée (Essence ou
Diesel).
•


Compteur de temps du Stop & Start
(Essence ou Diesel).
•


Pourcentage du trajet en cours parcouru en
tout électrique (Hybride).
–


T
rajets "1" puis "2" :
•

V
itesse moyenne.
•

Consommation moyenne.
•


Distance parcourue.
Remise à zéro du trajet
► Lorsque le trajet désiré est affiché,
appuyer plus de 2 secondes sur le bouton, situé à l'extrémité de la commande
d'essuie-vitre.
Les trajets "1" et "2" sont indépendants et
d'utilisation identique.
Définitions
Autonomie
(km ou miles)Nombre de kilomètres pouvant être
encore parcourus avec le carburant
restant dans le réservoir (en fonction de la
consommation moyenne des derniers kilomètres
parcourus).
Cette valeur peut varier à la suite d'un
changement de conduite ou de relief,
occasionnant une variation importante de la
consommation instantanée.
Dès que l'autonomie est inférieure à 30
km, des
tirets s'affichent.
Après un complément de carburant d'au moins
5

litres, l'autonomie est recalculée et s'affiche si
elle dépasse 100
km.
Si des tirets s'affichent durablement en roulant
à la place des chiffres, consulter le réseau
PEUGEOT ou un atelier qualifié.
Consommation instantanée
(l/100 km ou km/l ou mpg)Calculée depuis les dernières secondes
écoulées.
Cette fonction ne s'affiche qu'à partir de 30
km/h.

23
Instruments de bord

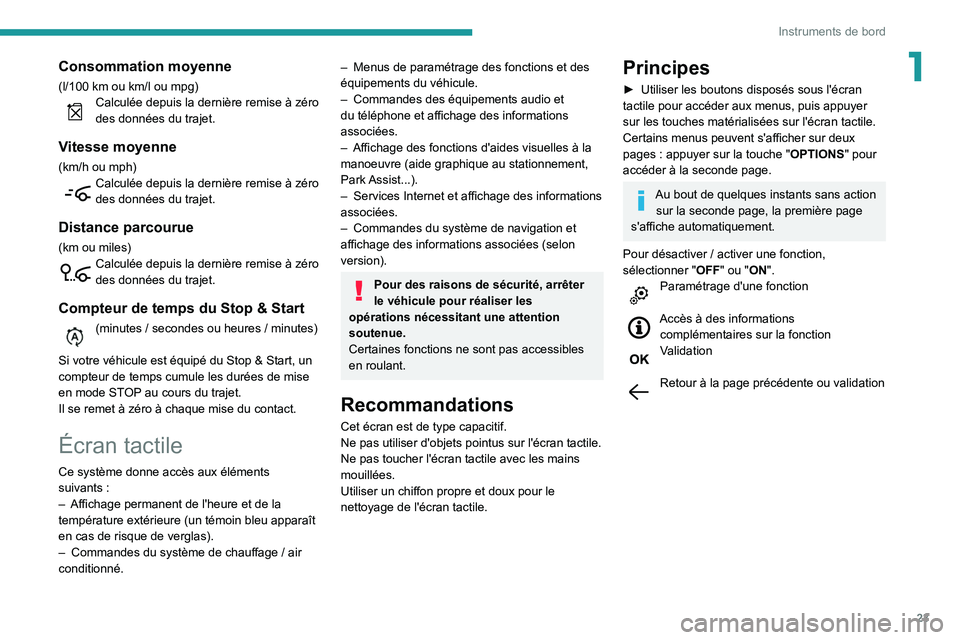

1Consommation moyenne
(l/100 km ou km/l ou mpg)Calculée depuis la dernière remise à zéro
des données du trajet.
Vitesse moyenne
(km/h ou mph)Calculée depuis la dernière remise à zéro
des données du trajet.
Distance parcourue
(km ou miles)Calculée depuis la dernière remise à zéro
des données du trajet.
Compteur de temps du Stop & Start
(minutes / secondes ou heures / minutes)
Si votre véhicule est équipé du Stop & Start, un
compteur de temps cumule les durées de mise
en mode ST
OP au cours du trajet.
Il se remet à zéro à chaque mise du contact.
Écran tactile
Ce système donne accès aux éléments
suivants :
–

Affichage permanent de l'heure et de la
température extérieure (un témoin bleu apparaît
en cas de risque de verglas).
–


Commandes du système de chauffage
/ air
conditionné.
– Menus de paramétrage des fonctions et des
équipements du véhicule.
–

Commandes des équipements audio et
du téléphone et affichage des informations
associées.
–


Affichage des fonctions d'aides visuelles à la
manoeuvre (aide graphique au stationnement,
Park Assist...).
–


Services Internet et affichage des informations
associées.
–


Commandes du système de navigation et
affichage des informations associées (selon
version).
Pour des raisons de sécurité, arrêter
le véhicule pour réaliser les
opérations nécessitant une attention
soutenue.
Certaines fonctions ne sont pas accessibles
en roulant.
Recommandations
Cet écran est de type capacitif.
Ne pas utiliser d'objets pointus sur l'écran tactile.
Ne pas toucher l'écran tactile avec les mains
mouillées.
Utiliser un chiffon propre et doux pour le
nettoyage de l'écran tactile.
Principes
► Utiliser les boutons disposés sous l'écran
tactile pour accéder aux menus, puis appuyer
sur les touches matérialisées sur l'écran tactile.
Certains menus peuvent s'afficher sur deux
pages
: appuyer sur la touche " OPTIONS" pour
accéder à la seconde page.
Au bout de quelques instants sans action sur la seconde page, la première page
s'affiche automatiquement.
Pour désactiver
/ activer une fonction,
sélectionner
"OFF" ou "ON".
Paramétrage d'une fonction
Accès à des informations
complémentaires sur la fonction
Validation
Retour à la page précédente ou validation

24
Instruments de bord
Menus

Appuyer avec trois doigts sur l'écran tactile pour faire apparaître l'ensemble
des touches des menus.
Radio / Media
Voir rubrique "Audio et télématique".
Climatisation
Réglages de la température, du débit
d'air...
Pour plus d'informations sur l' Air conditionné
automatique bizone , se reporter à la rubrique
correspondante.
Navigation connectée* (Selon
équipement)
Voir rubrique "Audio et télématique".
Conduite ou Véhicule (Selon
équipement)
* La disponibilité de s services de navigation connectée est confirmée par l'affichage du logo TomTom Traffic sur la carte. Pour plus d'informations,
consulter la rubrique navigation connectée. Activation, désactivation et paramétrage de
certaines fonctions.
Les fonctions sont réparties sous 2 onglets
:
"Fonctions de conduite " et "Réglages
véhicule".
Téléphone
Voir rubrique "Audio et télématique".
Applications
Accès à certains équipements
paramétrables.
Pour les autres fonctions, se reporter à la
rubrique "Audio et télématique".
Réglages
Principaux réglages du système audio, de
l'écran tactile et du combiné numérique.
ou
Hybride
Accès aux fonctionnalités du système
hybride (flux d'énergie, statistiques de
consommation, charge différée, fonction eSave).
Pour plus d'informations sur la Charge de la
batterie (Hybride), se reporter à la rubrique
correspondante.
Réglage du volume sonore / Coupure du
son.
V
oir rubrique "Audio et télématique".
Menu Hybride
Flux d'énergie
L'onglet Flux présente le fonctionnement du
système hybride rechargeable en temps réel.
1. Mode de conduite actif
2. Moteur essence
3. Moteur électrique
4. Niveau de charge de la batterie de traction
Les flux d'énergie ont une couleur spécifique
pour chaque type de roulage
:
–

Bleu : énergie 100% électrique.
–


Orange : énergie issue du moteur essence.
–


V
ert : récupération d'énergie.
Statistiques de consommation
L'onglet Statistiques indique les statistiques
de consommation d'énergie électrique et de
carburant.

25
Instruments de bord
1

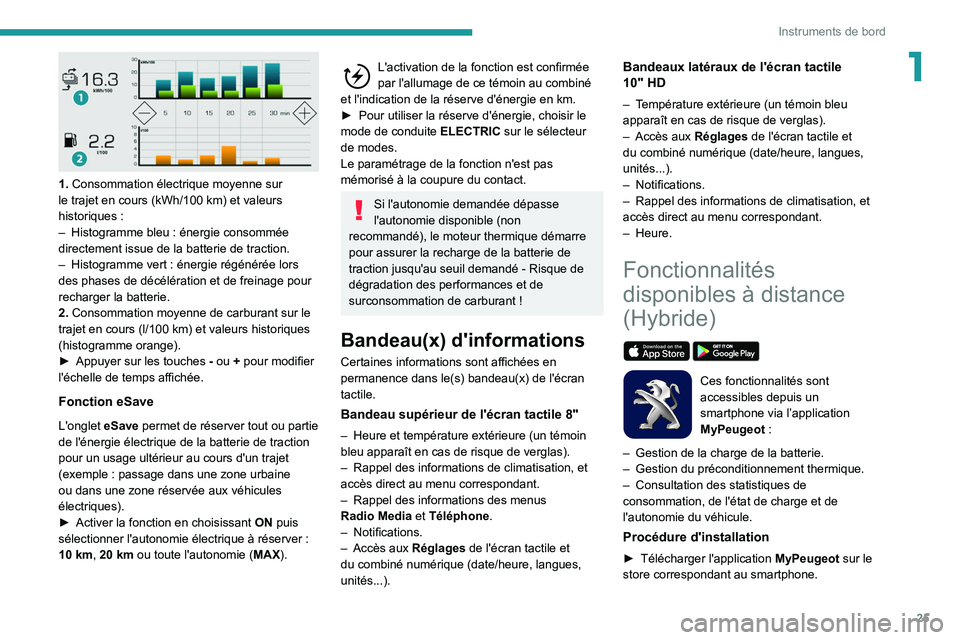

1. Consommation électrique moyenne sur
le trajet en cours (kWh/100 km) et valeurs
historiques
:
–

Histogramme bleu
: énergie consommée
directement issue de la batterie de traction.
–

Histogramme vert
: énergie régénérée lors
des phases de décélération et de freinage pour
recharger la batterie.
2. Consommation moyenne de carburant sur le
trajet en cours (l/100
km) et valeurs historiques
(histogramme orange).
►

Appuyer sur les touches

-
ou + pour modifier
l'échelle de temps affichée.
Fonction eSave
L'onglet eSave permet de réserver tout ou partie
de l'énergie électrique de la batterie de traction
pour un usage ultérieur au cours d'un trajet
(exemple : passage dans une zone urbaine
ou dans une zone réservée aux véhicules
électriques).
►

Activer la fonction en choisissant ON

puis
sélectionner l'autonomie électrique à réserver :
10 km, 20 km ou toute l'autonomie ( MAX).
L'activation de la fonction est confirmée
par l'allumage de ce témoin au combiné
et l'indication de la réserve d'énergie en km.
►

Pour utiliser la réserve d'énergie, choisir le
mode de conduite ELECTRIC

sur le sélecteur
de modes.
Le paramétrage de la fonction n'est pas
mémorisé à la coupure du contact.
Si l'autonomie demandée dépasse
l'autonomie disponible (non
recommandé), le moteur thermique démarre
pour assurer la recharge de la batterie de
traction jusqu'au seuil demandé - Risque de
dégradation des performances et de
surconsommation de carburant !
Bandeau(x) d'informations
Certaines informations sont affichées en
permanence dans le(s) bandeau(x) de l'écran
tactile.
Bandeau supérieur de l'écran tactile 8"
– Heure et température extérieure (un témoin
bleu apparaît en cas de risque de verglas).
–

Rappel des informations de climatisation, et
accès direct au menu correspondant.
–


Rappel des informations des menus
Radio

Media et Téléphone .
–

Notifications.
–


Accès aux
Réglages de l'écran tactile et
du combiné numérique (date/heure, langues,
unités...).
Bandeaux latéraux de l'écran tactile
10" HD
– Température extérieure (un témoin bleu
apparaît en cas de risque de verglas).
–

Accès aux
Réglages de l'écran tactile et
du combiné numérique (date/heure, langues,
unités...).
–

Notifications.
–


Rappel des informations de climatisation, et
accès direct au menu correspondant.
–

Heure.
Fonctionnalités
disponibles à distance
(Hybride)


Ces fonctionnalités sont
accessibles depuis un
smartphone via l’application
MyPeugeot :
–

Gestion de la charge de la batterie.
–


Gestion du préconditionnement thermique.
–


Consultation des statistiques de
consommation, de l'état de charge et de
l'autonomie du véhicule.
Procédure d'installation
► Télécharger l'application MyPeugeot sur le
store correspondant au smartphone.

26
Instruments de bord

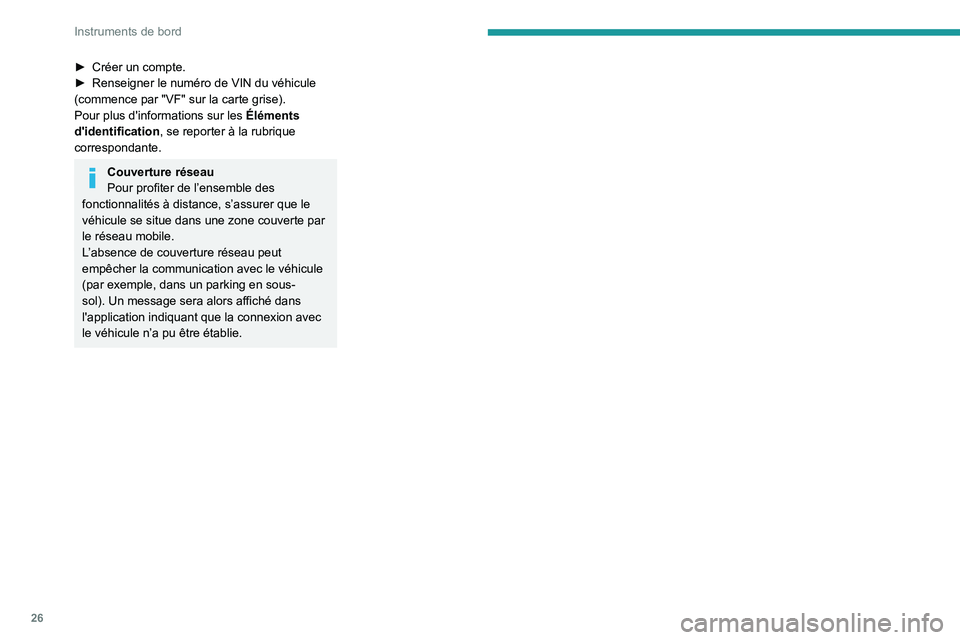

► Créer un compte.
► Renseigner le numéro de VIN du véhicule
(commence par "VF" sur la carte grise).
Pour plus d'informations sur les Éléments
d'identification , se reporter à la rubrique
correspondante.
Couverture réseau
Pour profiter de l’ensemble des
fonctionnalités à distance, s’assurer que le
véhicule se situe dans une zone couverte par
le réseau mobile.
L’absence de couverture réseau peut
empêcher la communication avec le véhicule
(par exemple, dans un parking en sous-
sol). Un message sera alors affiché dans
l'application indiquant que la connexion avec
le véhicule n’a pu être établie.

27
Ouvertures

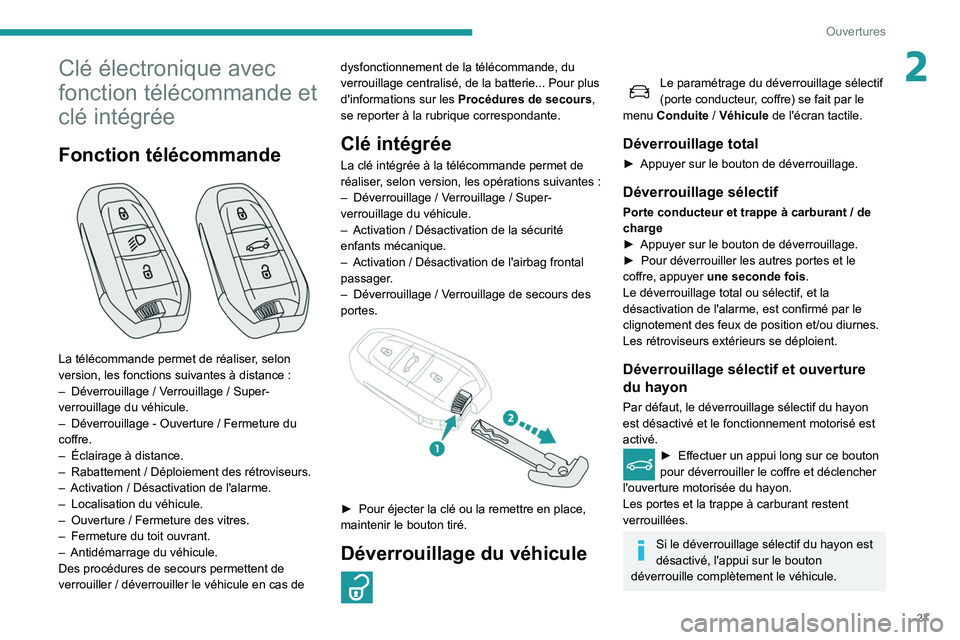

2Clé électronique avec
fonction télécommande et
clé intégrée
Fonction télécommande

La télécommande permet de réaliser, selon
version, les fonctions suivantes à distance :
–

Déverrouillage
/ Verrouillage / Super-
verrouillage du véhicule.
–

Déverrouillage - Ouverture
/ Fermeture du
coffre.
–

Éclairage à distance.
–


Rabattement
/ Déploiement des rétroviseurs.
–

Activation
/ Désactivation de l'alarme.
–

Localisation du véhicule.
–


Ouverture
/ Fermeture des vitres.
–

Fermeture du toit ouvrant.
–


Antidémarrage du véhicule.
Des procédures de secours permettent de
verrouiller

/ déverrouiller le véhicule en cas de dysfonctionnement de la télécommande, du
verrouillage centralisé, de la batterie... Pour plus
d'informations sur les
Procédures de secours,
se reporter à la rubrique correspondante.
Clé intégrée
La clé intégrée à la télécommande permet de
réaliser, selon version, les opérations suivantes :
–

Déverrouillage
/ Verrouillage / Super-
verrouillage du véhicule.
–

Activation
/ Désactivation de la sécurité
enfants mécanique.
–

Activation
/ Désactivation de l'airbag frontal
passager.
–

Déverrouillage
/ Verrouillage de secours des
portes.


► Pour éjecter la clé ou la remettre en place,
maintenir le bouton tiré.
Déverrouillage du véhicule
Le paramétrage du déverrouillage sélectif
(porte conducteur, coffre) se fait par le
menu Conduite


/ Véhicule de l'écran tactile.
Déverrouillage total
► Appuyer sur le bouton de déverrouillage.
Déverrouillage sélectif
Porte conducteur et trappe à carburant / de
charge
►

Appuyer sur le bouton de déverrouillage.
►


Pour déverrouiller les autres portes et le
coffre, appuyer une seconde fois .
Le déverrouillage total ou sélectif, et la
désactivation de l'alarme, est confirmé par le
clignotement des feux de position et/ou diurnes.
Les rétroviseurs extérieurs se déploient.
Déverrouillage sélectif et ouverture
du hayon
Par défaut, le déverrouillage sélectif du hayon
est désactivé et le fonctionnement motorisé est
activé.
► Effectuer un appui long sur ce bouton
pour déverrouiller le coffre et déclencher
l'ouverture motorisée du hayon.
Les portes et la trappe à carburant restent
verrouillées.
Si le déverrouillage sélectif du hayon est
désactivé, l'appui sur le bouton
déverrouille complètement le véhicule.

28
Ouvertures

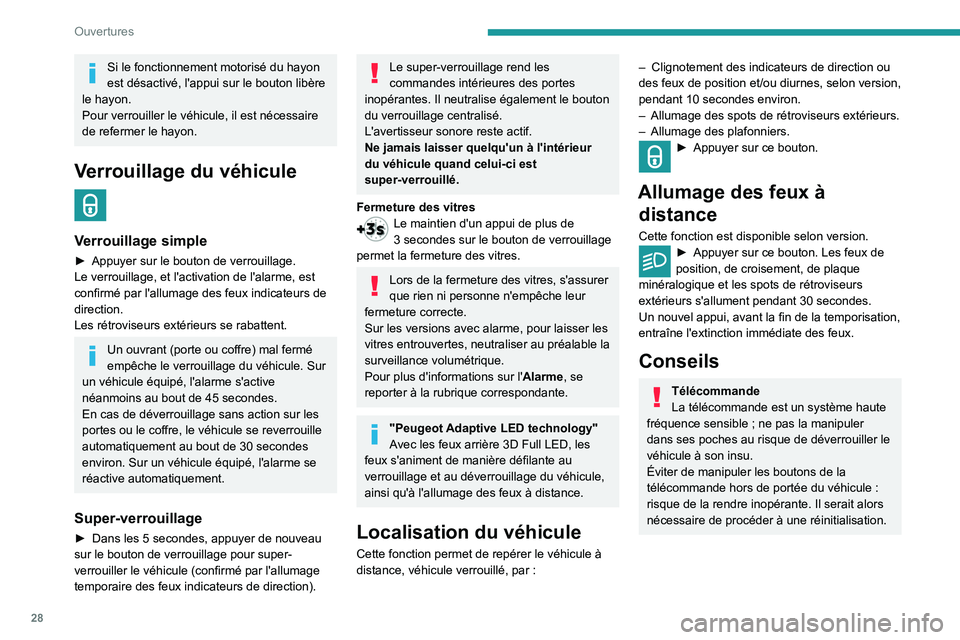

Si le fonctionnement motorisé du hayon
est désactivé, l'appui sur le bouton libère
le hayon.
Pour verrouiller le véhicule, il est nécessaire
de refermer le hayon.
Verrouillage du véhicule
Verrouillage simple
► Appuyer sur le bouton de verrouillage.
Le verrouillage, et l'activation de l'alarme, est
confirmé par l'allumage des feux indicateurs de
direction.
Les rétroviseurs extérieurs se rabattent.
Un ouvrant (porte ou coffre) mal fermé
empêche le verrouillage du véhicule. Sur
un véhicule équipé, l'alarme s'active
néanmoins au bout de 45
secondes.
En cas de déverrouillage sans action sur les
portes ou le coffre, le véhicule se reverrouille
automatiquement au bout de 30
secondes
environ. Sur un véhicule équipé, l'alarme se
réactive automatiquement.
Super-verrouillage
► Dans les 5 secondes, appuyer de nouveau
sur le bouton de verrouillage pour super-
verrouiller le véhicule (confirmé par l'allumage
temporaire des feux indicateurs de direction).
Le super-verrouillage rend les
commandes intérieures des portes
inopérantes. Il neutralise également le bouton
du verrouillage centralisé.
L'avertisseur sonore reste actif.
Ne jamais laisser quelqu'un à l'intérieur
du véhicule quand celui-ci est
super-verrouillé.
Fermeture des vitres
Le maintien d'un appui de plus de
3 secondes sur le bouton de verrouillage
permet la fermeture des vitres.
Lors de la fermeture des vitres, s'assurer
que rien ni personne n'empêche leur
fermeture correcte.
Sur les versions avec alarme, pour laisser les
vitres entrouvertes, neutraliser au préalable la
surveillance volumétrique.
Pour plus d'informations sur l' Alarme, se
reporter à la rubrique correspondante.
"Peugeot Adaptive LED technology"
Avec les feux arrière 3D Full LED, les
feux s'animent de manière défilante au
verrouillage et au déverrouillage du véhicule,
ainsi qu'à l'allumage des feux à distance.
Localisation du véhicule
Cette fonction permet de repérer le véhicule à
distance, véhicule verrouillé, par :
– Clignotement des indicateurs de direction ou
des feux de position et/ou diurnes, selon version,
pendant 10
secondes environ.
–

Allumage des spots de rétroviseurs extérieurs.
–


Allumage des plafonniers.
► Appuyer sur ce bouton.
Allumage des feux à
distance
Cette fonction est disponible selon version.► Appuyer sur ce bouton. Les feux de
position, de croisement, de plaque
minéralogique et les spots de rétroviseurs
extérieurs s'allument pendant 30
secondes.
Un nouvel appui, avant la fin de la temporisation,
entraîne l'extinction immédiate des feux.
Conseils
Télécommande
La télécommande est un système haute
fréquence sensible
; ne pas la manipuler
dans ses poches au risque de déverrouiller le
véhicule à son insu.
Éviter de manipuler les boutons de la
télécommande hors de portée du véhicule
:
risque de la rendre inopérante. Il serait alors
nécessaire de procéder à une réinitialisation.
