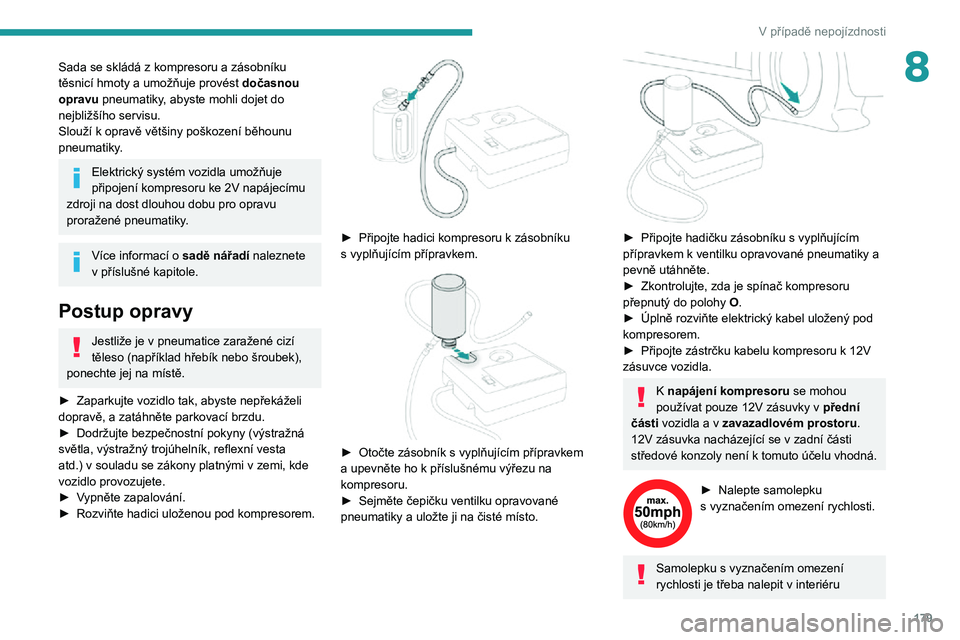

179
V případě nepojízdnosti
8Sada se skládá z kompresoru a zásobníku
těsnicí hmoty a umožňuje provést dočasnou
opravu pneumatiky, abyste mohli dojet do
nejbližšího servisu.
Slouží k opravě většiny poškození běhounu
pneumatiky.
Elektrický systém vozidla umožňuje
připojení kompresoru ke 2V napájecímu
zdroji na dost dlouhou dobu pro opravu
proražené pneumatiky.
Více informací o sadě nářadí naleznete v příslušné kapitole.
Postup opravy
Jestliže je v pneumatice zaražené cizí
těleso (například hřebík nebo šroubek),
ponechte jej na místě.
► Zaparkujte vozidlo tak, abyste nepřekáželi dopravě, a zatáhněte parkovací brzdu.
► Dodržujte bezpečnostní pokyny (výstražná světla, výstražný trojúhelník, reflexní vesta atd.) v souladu se zákony platnými v zemi, kde vozidlo provozujete.► Vypněte zapalování.► Rozviňte hadici uloženou pod kompresorem.
► Připojte hadici kompresoru k zásobníku s vyplňujícím přípravkem.
► Otočte zásobník s vyplňujícím přípravkem a upevněte ho k příslušnému výřezu na
kompresoru.
► Sejměte čepičku ventilku opravované pneumatiky a uložte ji na čisté místo.
► Připojte hadičku zásobníku s vyplňujícím přípravkem k ventilku opravované pneumatiky a
pevně utáhněte.
► Zkontrolujte, zda je spínač kompresoru přepnutý do polohy O.► Úplně rozviňte elektrický kabel uložený pod kompresorem.► Připojte zástrčku kabelu kompresoru k 12V zásuvce vozidla.
K napájení kompresoru se mohou
používat pouze 12V zásuvky v přední
části vozidla a v zavazadlovém prostoru.
12V zásuvka nacházející se v zadní části
středové konzoly není k tomuto účelu vhodná.
► Nalepte samolepku s vyznačením omezení rychlosti.
Samolepku s vyznačením omezení rychlosti je třeba nalepit v interiéru
Page 182 of 276

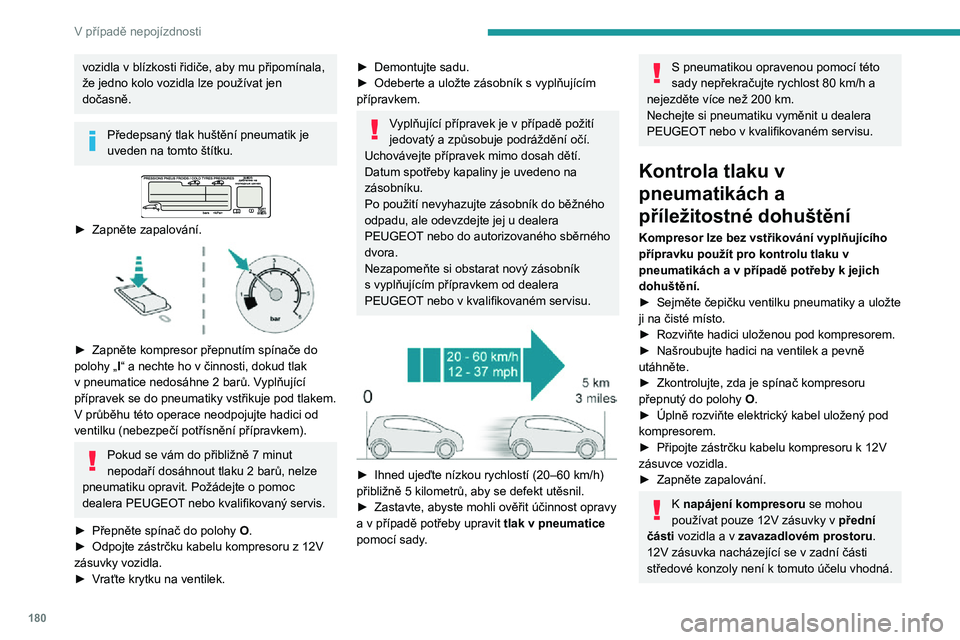

180
V případě nepojízdnosti
vozidla v blízkosti řidiče, aby mu připomínala, že jedno kolo vozidla lze používat jen
dočasně.
Předepsaný tlak huštění pneumatik je
uveden na tomto štítku.
► Zapněte zapalování.
► Zapněte kompresor přepnutím spínače do polohy „I“ a nechte ho v činnosti, dokud tlak v pneumatice nedosáhne 2 barů. Vyplňující přípravek se do pneumatiky vstřikuje pod tlakem.
V průběhu této operace neodpojujte hadici od
ventilku (nebezpečí potřísnění přípravkem).
Pokud se vám do přibližně 7 minut nepodaří dosáhnout tlaku 2 barů, nelze pneumatiku opravit. Požádejte o pomoc
dealera PEUGEOT nebo kvalifikovaný servis.
► Přepněte spínač do polohy O.► Odpojte zástrčku kabelu kompresoru z 12V zásuvky vozidla.► Vraťte krytku na ventilek.
► Demontujte sadu.► Odeberte a uložte zásobník s vyplňujícím přípravkem.
Vyplňující přípravek je v případě požití jedovatý a způsobuje podráždění očí.Uchovávejte přípravek mimo dosah dětí.
Datum spotřeby kapaliny je uvedeno na
zásobníku.
Po použití nevyhazujte zásobník do běžného
odpadu, ale odevzdejte jej u dealera
PEUGEOT nebo do autorizovaného sběrného
dvora.
Nezapomeňte si obstarat nový zásobník
s vyplňujícím přípravkem od dealera PEUGEOT nebo v kvalifikovaném servisu.
► Ihned ujeďte nízkou rychlostí (20–60 km/h) přibližně 5 kilometrů, aby se defekt utěsnil.► Zastavte, abyste mohli ověřit účinnost opravy a v případě potřeby upravit tlak v pneumatice
pomocí sady.
S pneumatikou opravenou pomocí této sady nepřekračujte rychlost 80 km/h a nejezděte více než 200 km.Nechejte si pneumatiku vyměnit u dealera
PEUGEOT nebo v kvalifikovaném servisu.
Kontrola tlaku v
pneumatikách a
příležitostné dohuštění
Kompresor lze bez vstřikování vyplňujícího
přípravku použít pro kontrolu tlaku v
pneumatikách a v případě potřeby k jejich
dohuštění.
► Sejměte čepičku ventilku pneumatiky a uložte ji na čisté místo.► Rozviňte hadici uloženou pod kompresorem.► Našroubujte hadici na ventilek a pevně utáhněte.► Zkontrolujte, zda je spínač kompresoru přepnutý do polohy O.► Úplně rozviňte elektrický kabel uložený pod
kompresorem.► Připojte zástrčku kabelu kompresoru k 12V zásuvce vozidla.► Zapněte zapalování.
K napájení kompresoru se mohou
používat pouze 12V zásuvky v přední
části vozidla a v zavazadlovém prostoru.
12V zásuvka nacházející se v zadní části
středové konzoly není k tomuto účelu vhodná.

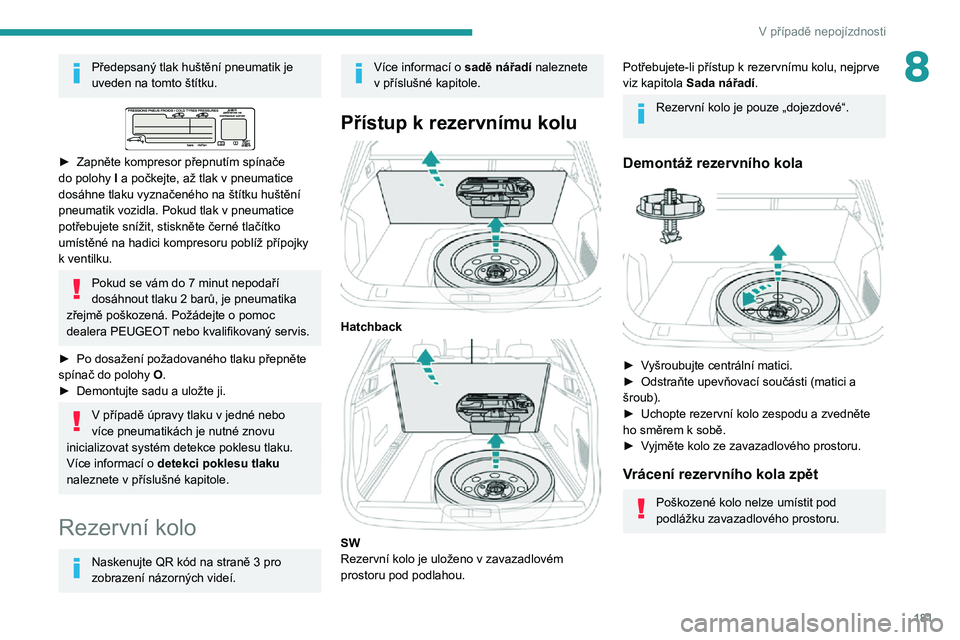

Page 183 of 276

181
V případě nepojízdnosti
8Předepsaný tlak huštění pneumatik je
uveden na tomto štítku.
► Zapněte kompresor přepnutím spínače do polohy I a počkejte, až tlak v pneumatice
dosáhne tlaku vyznačeného na štítku huštění
pneumatik vozidla. Pokud tlak v pneumatice
potřebujete snížit, stiskněte černé tlačítko
umístěné na hadici kompresoru poblíž přípojky
k ventilku.
Pokud se vám do 7 minut nepodaří dosáhnout tlaku 2 barů, je pneumatika zřejmě poškozená. Požádejte o pomoc
dealera PEUGEOT nebo kvalifikovaný servis.
► Po dosažení požadovaného tlaku přepněte spínač do polohy O.► Demontujte sadu a uložte ji.
V případě úpravy tlaku v jedné nebo
více pneumatikách je nutné znovu inicializovat systém detekce poklesu tlaku.Více informací o detekci poklesu tlaku naleznete v příslušné kapitole.
Rezervní kolo
Naskenujte QR kód na straně 3 pro
zobrazení názorných videí.
Více informací o sadě nářadí naleznete v příslušné kapitole.
Přístup k rezervnímu kolu
Hatchback
SWRezervní kolo je uloženo v zavazadlovém prostoru pod podlahou.
Potřebujete-li přístup k rezervnímu kolu, nejprve viz kapitola Sada nářadí.
Rezervní kolo je pouze „dojezdové“.
Demontáž rezervního kola
► Vyšroubujte centrální matici.► Odstraňte upevňovací součásti (matici a šroub).► Uchopte rezervní kolo zespodu a zvedněte ho směrem k sobě.► Vyjměte kolo ze zavazadlového prostoru.
Vrácení rezervního kola zpět
Poškozené kolo nelze umístit pod
podlážku zavazadlového prostoru.
Page 184 of 276

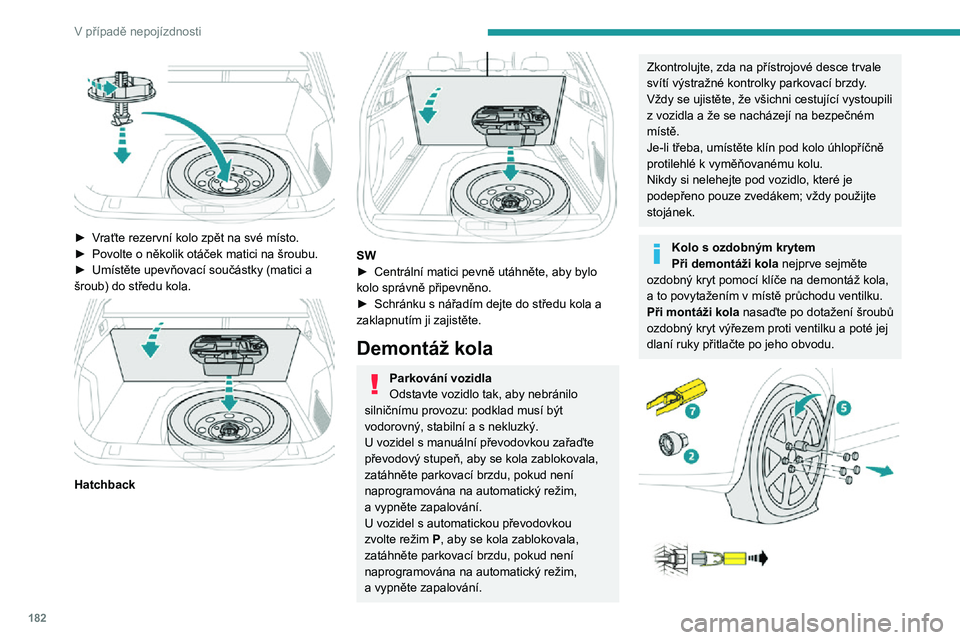

182
V případě nepojízdnosti
► Vraťte rezervní kolo zpět na své místo.► Povolte o několik otáček matici na šroubu.► Umístěte upevňovací součástky (matici a šroub) do středu kola.
Hatchback
SW► Centrální matici pevně utáhněte, aby bylo kolo správně připevněno.► Schránku s nářadím dejte do středu kola a zaklapnutím ji zajistěte.
Demontáž kola
Parkování vozidla
Odstavte vozidlo tak, aby nebránilo
silničnímu provozu: podklad musí být
vodorovný, stabilní a s nekluzký.
U vozidel s manuální převodovkou zařaďte
převodový stupeň, aby se kola zablokovala,
zatáhněte parkovací brzdu, pokud není
naprogramována na automatický režim,
a vypněte zapalování.U vozidel s automatickou převodovkou
zvolte režim P, aby se kola zablokovala,
zatáhněte parkovací brzdu, pokud není
naprogramována na automatický režim,
a vypněte zapalování.
Zkontrolujte, zda na přístrojové desce trvale
svítí výstražné kontrolky parkovací brzdy.
Vždy se ujistěte, že všichni cestující vystoupili
z vozidla a že se nacházejí na bezpečném
místě.
Je-li třeba, umístěte klín pod kolo úhlopříčně
protilehlé k vyměňovanému kolu.
Nikdy si nelehejte pod vozidlo, které je
podepřeno pouze zvedákem; vždy použijte
stojánek.
Kolo s ozdobným krytemPři demontáži kola nejprve sejměte
ozdobný kryt pomocí klíče na demontáž kola,
a to povytažením v místě průchodu ventilku.Při montáži kola nasaďte po dotažení šroubů ozdobný kryt výřezem proti ventilku a poté jej dlaní ruky přitlačte po jeho obvodu.
Page 185 of 276

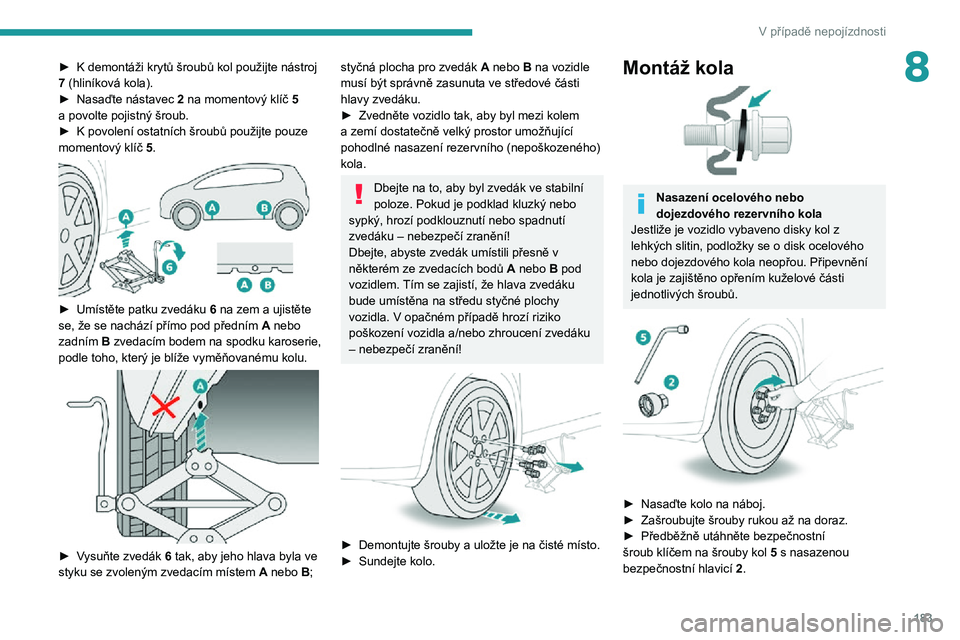

183
V případě nepojízdnosti
8► K demontáži krytů šroubů kol použijte nástroj 7 (hliníková kola).► Nasaďte nástavec 2 na momentový klíč 5 a povolte pojistný šroub.► K povolení ostatních šroubů použijte pouze momentový klíč 5.
► Umístěte patku zvedáku 6 na zem a ujistěte se, že se nachází přímo pod předním A nebo
zadním B zvedacím bodem na spodku karoserie,
podle toho, který je blíže vyměňovanému kolu.
► Vysuňte zvedák 6 tak, aby jeho hlava byla ve
styku se zvoleným zvedacím místem A nebo B;
styčná plocha pro zvedák A nebo B na vozidle
musí být správně zasunuta ve středové části
hlavy zvedáku.
► Zvedněte vozidlo tak, aby byl mezi kolem a zemí dostatečně velký prostor umožňující pohodlné nasazení rezervního (nepoškozeného)
kola.
Dbejte na to, aby byl zvedák ve stabilní
poloze. Pokud je podklad kluzký nebo
sypký, hrozí podklouznutí nebo spadnutí
zvedáku – nebezpečí zranění!
Dbejte, abyste zvedák umístili přesně v
některém ze zvedacích bodů A nebo B pod
vozidlem. Tím se zajistí, že hlava zvedáku
bude umístěna na středu styčné plochy
vozidla. V opačném případě hrozí riziko poškození vozidla a/nebo zhroucení zvedáku
– nebezpečí zranění!
► Demontujte šrouby a uložte je na čisté místo.► Sundejte kolo.
Montáž kola
Nasazení ocelového nebo
dojezdového rezervního kola
Jestliže je vozidlo vybaveno disky kol z
lehkých slitin, podložky se o disk ocelového nebo dojezdového kola neopřou. Připevnění
kola je zajištěno opřením kuželové části
jednotlivých šroubů.
► Nasaďte kolo na náboj.► Zašroubujte šrouby rukou až na doraz.► Předběžně utáhněte bezpečnostní šroub klíčem na šrouby kol 5 s nasazenou bezpečnostní hlavicí 2.
Page 186 of 276

184
V případě nepojízdnosti
► Předběžně utáhněte ostatní šrouby samotným klíčem na šrouby kol 5.
► Spusťte vozidlo opět na zem.► Složte zvedák 6 a vyjměte jej.
► Dotáhněte bezpečnostní šroub klíčem na šrouby kol 5 s nasazenou bezpečnostní hlavicí 2.► Dotáhněte ostatní šrouby samotným klíčem na šrouby kol 5.
► Namontujte krytky na všechny šrouby (v závislosti na výbavě).► Uložte nářadí.
Po výměně kola
Při jízdě s dojezdovým rezervním
kolem
Deaktivujte některé asistenční systémy pro
řidiče (Aktivní bezpečnostní brzda, Adaptivní
tempomat atd.).
Nepřekračujte maximální povolenou rychlost
80 km/h.Jízda s více než jedním dojezdovým
rezervním kolem je zakázána.
Co nejdříve navštivte dealera PEUGEOT
nebo kvalifikovaný servis a nechejte
zkontrolovat utažení šroubů a tlak v
pneumatice rezervního kola.
Nechejte prohlédnout pneumatiku s defektem.
Po této prohlídce vám technik sdělí, zda
může být pneumatika opravena, nebo zda
musí být vyměněna.
Výměna žárovky
Za určitých klimatických podmínek (např.
při nízké teplotě či vysoké vlhkosti) se na
vnitřním povrchu skel světlometů a zadních
světel běžně objevuje sražená pára, která se
vypaří několik minut po zapnutí světel.
Světlomety jsou vybaveny průhlednými kryty z polykarbonátu s ochrannou vrstvou:– Nečistěte je suchou nebo hrubou
utěrkou ani rozpouštědlem nebo čisticím
prostředkem.
– Použijte houbu a mýdlovou vodu nebo přípravek s neutrální hodnotou pH.– Při použití vysokotlakého čisticího zařízení nesměrujte příliš dlouho proud vody na
světlomety, světla nebo jejich okraje, aby
nedošlo k poškození ochranné vrstvy a
těsnění.
Žárovka se musí vyměnit při vypnutém
zapalování a několik minut po zhasnutí
světla – nebezpečí vážného popálení!
Nedotýkejte se prsty přímo žárovky; použijte
hadřík nepouštějící vlákna.
Důležité je používat výhradně žárovky
s UV filtrem, jinak může dojít k poškození reflektoru.
Vadnou žárovku vždy nahraďte novou
žárovkou stejného typu a se shodnými
specifikacemi. Kvůli rovnoměrnému osvětlení
vyměňujte vždy obě žárovky najednou.
Page 187 of 276

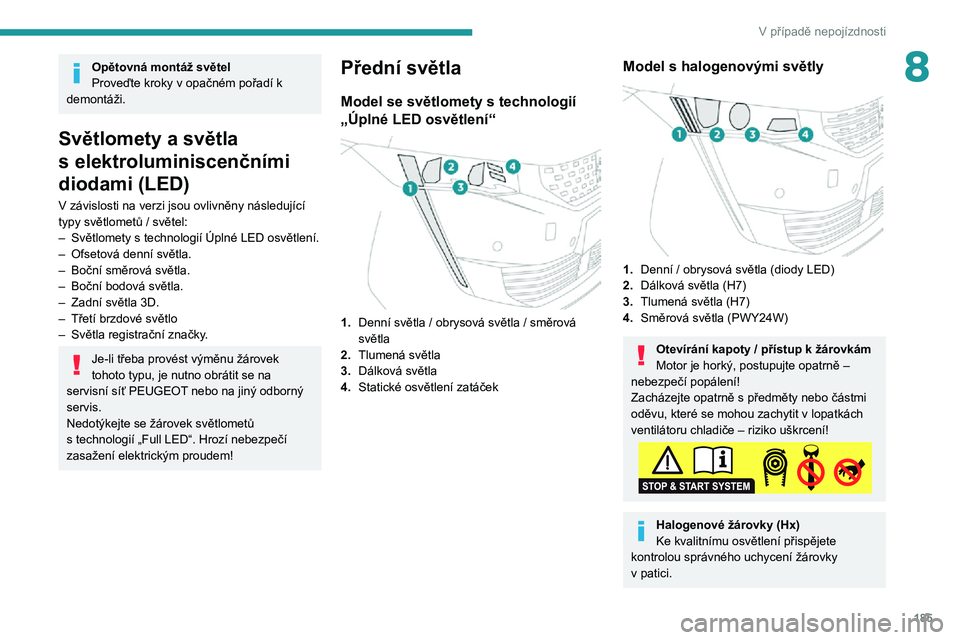

185
V případě nepojízdnosti
8Opětovná montáž světel
Proveďte kroky v opačném pořadí k
demontáži.
Světlomety a světla
s elektroluminiscenčními
diodami (LED)
V závislosti na verzi jsou ovlivněny následující typy světlometů / světel:– Světlomety s technologií Úplné LED osvětlení.– Ofsetová denní světla.– Boční směrová světla.– Boční bodová světla.– Zadní světla 3D.– Třetí brzdové světlo– Světla registrační značky .
Je-li třeba provést výměnu žárovek
tohoto typu, je nutno obrátit se na
servisní síť PEUGEOT nebo na jiný odborný
servis.
Nedotýkejte se žárovek světlometů
s technologií „Full LED“. Hrozí nebezpečí zasažení elektrickým proudem!
Přední světla
Model se světlomety s technologií
„Úplné LED osvětlení“
1. Denní světla / obrysová světla / směrová
světla
2. Tlumená světla
3. Dálková světla
4. Statické osvětlení zatáček
Model s halogenovými světly
1.Denní / obrysová světla (diody LED)
2. Dálková světla (H7)
3. Tlumená světla (H7)
4. Směrová světla (PWY24W)
Otevírání kapoty / přístup k žárovkámMotor je horký, postupujte opatrně –
nebezpečí popálení!
Zacházejte opatrně s předměty nebo částmi oděvu, které se mohou zachytit v lopatkách
ventilátoru chladiče – riziko uškrcení!
Halogenové žárovky (Hx)
Ke kvalitnímu osvětlení přispějete
kontrolou správného uchycení žárovky
v patici.
Page 188 of 276

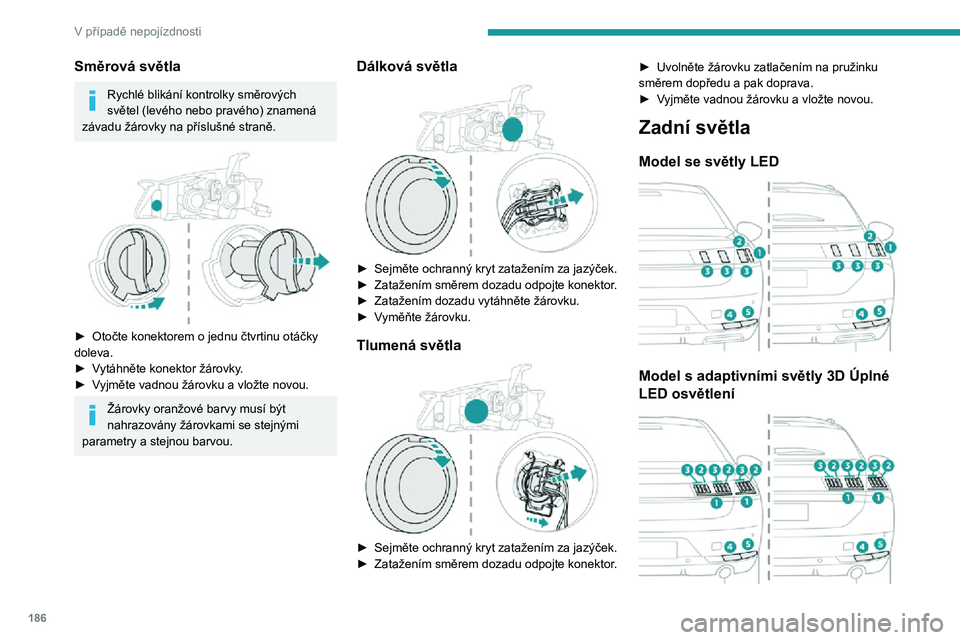

186
V případě nepojízdnosti
Směrová světla
Rychlé blikání kontrolky směrových
světel (levého nebo pravého) znamená
závadu žárovky na příslušné straně.
► Otočte konektorem o jednu čtvrtinu otáčky doleva.► Vytáhněte konektor žárovky.► Vyjměte vadnou žárovku a vložte novou.
Žárovky oranžové barvy musí být
nahrazovány žárovkami se stejnými
parametry a stejnou barvou.
Dálková světla
► Sejměte ochranný kryt zatažením za jazýček.► Zatažením směrem dozadu odpojte konektor .► Zatažením dozadu vytáhněte žárovku.► Vyměňte žárovku.
Tlumená světla
► Sejměte ochranný kryt zatažením za jazýček.► Zatažením směrem dozadu odpojte konektor.
► Uvolněte žárovku zatlačením na pružinku směrem dopředu a pak doprava.► Vyjměte vadnou žárovku a vložte novou.
Zadní světla
Model se světly LED
Model s adaptivními světly 3D Úplné
LED osvětlení
Page 189 of 276

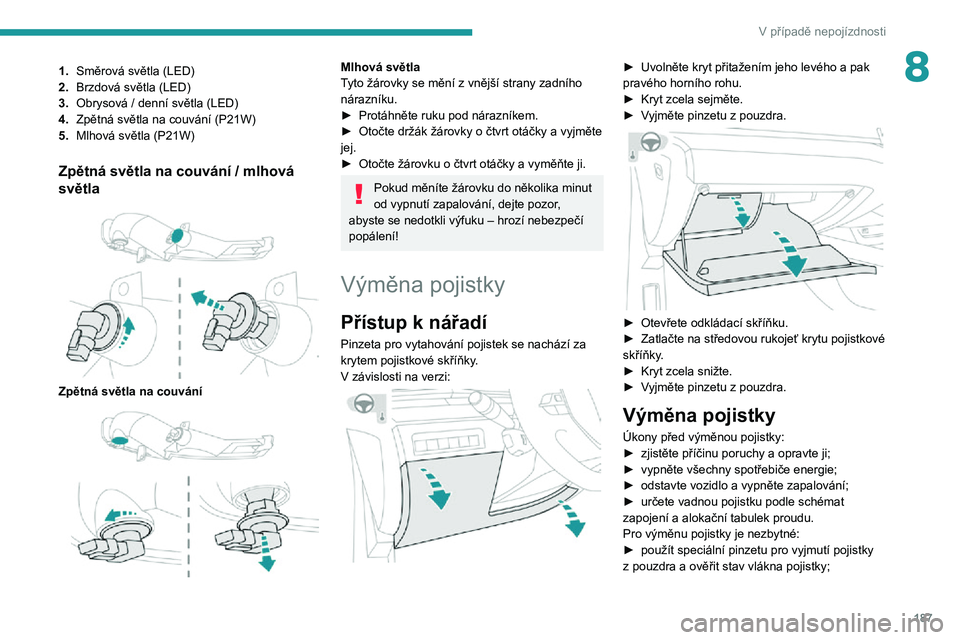

187
V případě nepojízdnosti
81.Směrová světla (LED)
2. Brzdová světla (LED)
3. Obrysová / denní světla (LED)
4. Zpětná světla na couvání (P21W)
5. Mlhová světla (P21W)
Zpětná světla na couvání / mlhová
světla
Zpětná světla na couvání
Mlhová světlaTyto žárovky se mění z vnější strany zadního nárazníku.► Protáhněte ruku pod nárazníkem.► Otočte držák žárovky o čtvrt otáčky a vyjměte jej.► Otočte žárovku o čtvrt otáčky a vyměňte ji.
Pokud měníte žárovku do několika minut
od vypnutí zapalování, dejte pozor,
abyste se nedotkli výfuku – hrozí nebezpečí
popálení!
Výměna pojistky
Přístup k nářadí
Pinzeta pro vytahování pojistek se nachází za
krytem pojistkové skříňky.
V závislosti na verzi:
► Uvolněte kryt přitažením jeho levého a pak pravého horního rohu.► Kryt zcela sejměte.► Vyjměte pinzetu z pouzdra.
► Otevřete odkládací skříňku.► Zatlačte na středovou rukojeť krytu pojistkové skříňky.► Kryt zcela snižte.► Vyjměte pinzetu z pouzdra.
Výměna pojistky
Úkony před výměnou pojistky:► zjistěte příčinu poruchy a opravte ji;► vypněte všechny spotřebiče energie;► odstavte vozidlo a vypněte zapalování;► určete vadnou pojistku podle schémat zapojení a alokační tabulek proudu.
Pro výměnu pojistky je nezbytné:
► použít speciální pinzetu pro vyjmutí pojistky z pouzdra a ověřit stav vlákna pojistky;

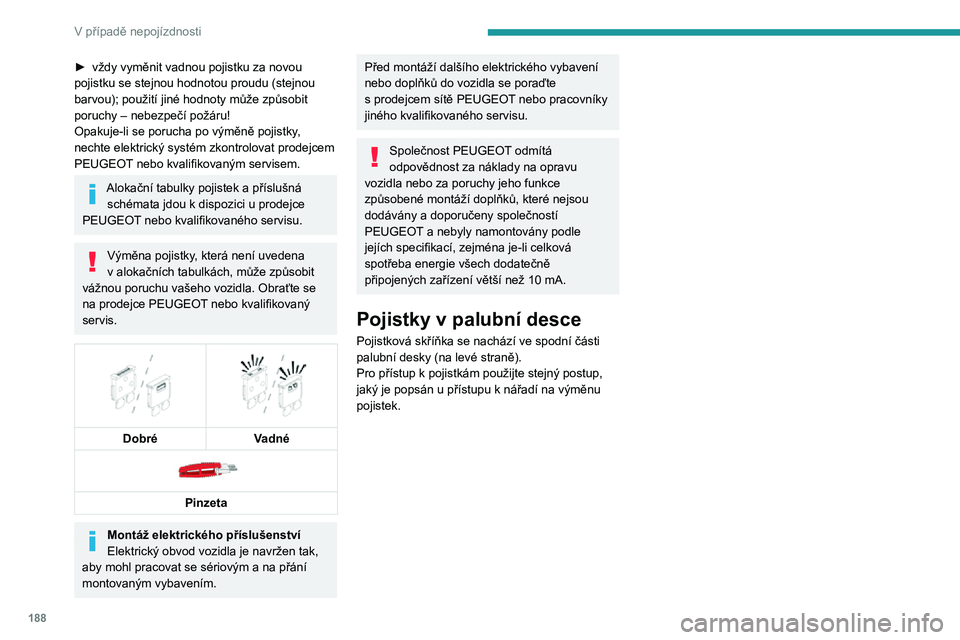

Page 190 of 276

188
V případě nepojízdnosti
► vždy vyměnit vadnou pojistku za novou pojistku se stejnou hodnotou proudu (stejnou
barvou); použití jiné hodnoty může způsobit
poruchy – nebezpečí požáru!
Opakuje-li se porucha po výměně pojistky,
nechte elektrický systém zkontrolovat prodejcem
PEUGEOT nebo kvalifikovaným servisem.
Alokační tabulky pojistek a příslušná schémata jdou k dispozici u prodejce PEUGEOT nebo kvalifikovaného servisu.
Výměna pojistky, která není uvedena v alokačních tabulkách, může způsobit vážnou poruchu vašeho vozidla. Obraťte se
na prodejce PEUGEOT nebo kvalifikovaný
servis.
DobréVadné
Pinzeta
Montáž elektrického příslušenství
Elektrický obvod vozidla je navržen tak,
aby mohl pracovat se sériovým a na přání
montovaným vybavením.
Před montáží dalšího elektrického vybavení
nebo doplňků do vozidla se poraďte
s prodejcem sítě PEUGEOT nebo pracovníky jiného kvalifikovaného servisu.
Společnost PEUGEOT odmítá
odpovědnost za náklady na opravu
vozidla nebo za poruchy jeho funkce
způsobené montáží doplňků, které nejsou
dodávány a doporučeny společností
PEUGEOT a nebyly namontovány podle jejích specifikací, zejména je-li celková
spotřeba energie všech dodatečně
připojených zařízení větší než 10 mA.
Pojistky v palubní desce
Pojistková skříňka se nachází ve spodní části
palubní desky (na levé straně).
Pro přístup k pojistkám použijte stejný postup, jaký je popsán u přístupu k nářadí na výměnu pojistek.
