Peugeot 508 2020 Vodič za korisnike (in Croatian)

9
Instrumenti

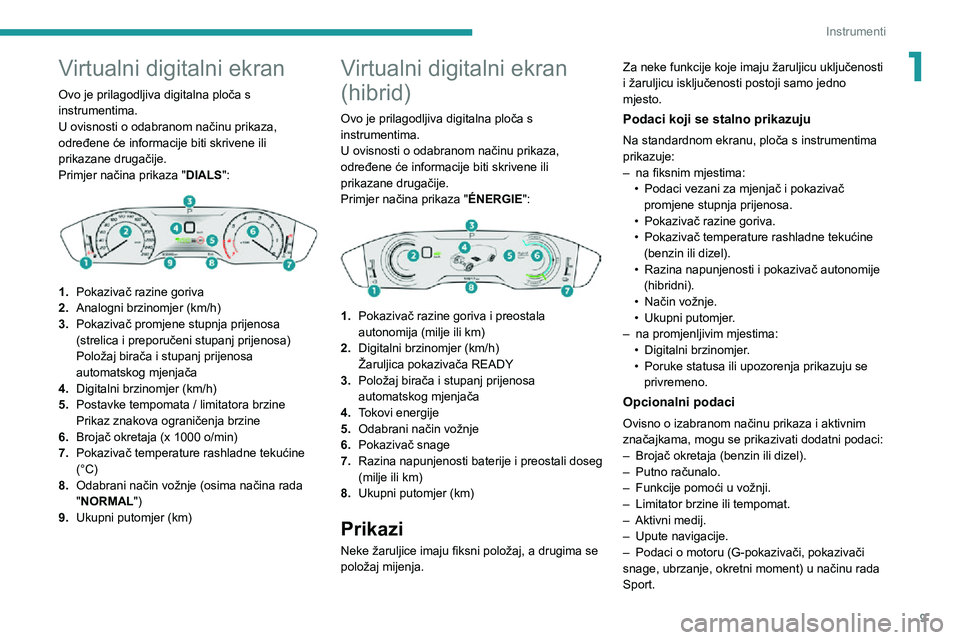

1Virtualni digitalni ekran
Ovo je prilagodljiva digitalna ploča s
instrumentima.
U ovisnosti o odabranom načinu prikaza,
određene će informacije biti skrivene ili
prikazane drugačije.
Primjer načina prikaza "DIALS":


1.Pokazivač razine goriva
2. Analogni brzinomjer (km/h)
3. Pokazivač promjene stupnja prijenosa
(strelica i preporučeni stupanj prijenosa)
Položaj birača i stupanj prijenosa
automatskog mjenjača
4. Digitalni brzinomjer (km/h)
5. Postavke tempomata / limitatora brzine
Prikaz znakova ograničenja brzine
6. Brojač okretaja (x 1000 o/min)
7. Pokazivač temperature rashladne tekućine
(°C)
8. Odabrani način vožnje (osima načina rada
"NORMAL")
9. Ukupni putomjer (km)
Virtualni digitalni ekran
(hibrid)
Ovo je prilagodljiva digitalna ploča s
instrumentima.
U ovisnosti o odabranom načinu prikaza,
određene će informacije biti skrivene ili
prikazane drugačije.
Primjer načina prikaza " ÉNERGIE":


1.Pokazivač razine goriva i preostala
autonomija (milje ili km)
2. Digitalni brzinomjer (km/h)
Žaruljica pokazivača READY
3. Položaj birača i stupanj prijenosa
automatskog mjenjača
4. Tokovi energije
5. Odabrani način vožnje
6. Pokazivač snage
7. Razina napunjenosti baterije i preostali doseg
(milje ili km)
8. Ukupni putomjer (km)
Prikazi
Neke žaruljice imaju fiksni položaj, a drugima se
položaj mijenja. Za neke funkcije koje imaju žaruljicu uključenosti
i žaruljicu isključenosti postoji samo jedno
mjesto.
Podaci koji se stalno prikazuju
Na standardnom ekranu, ploča s instrumentima
prikazuje:
– na fiksnim mjestima:• Podaci vezani za mjenjač i pokazivač promjene stupnja prijenosa.• Pokazivač razine goriva.• Pokazivač temperature rashladne tekućine (benzin ili dizel).• Razina napunjenosti i pokazivač autonomije (hibridni).• Način vožnje.• Ukupni putomjer
.– na promjenljivim mjestima:• Digitalni brzinomjer .• Poruke statusa ili upozorenja prikazuju se privremeno.
Opcionalni podaci
Ovisno o izabranom načinu prikaza i aktivnim
značajkama, mogu se prikazivati dodatni podaci:
– Brojač okretaja (benzin ili dizel).– Putno računalo.– Funkcije pomoći u vožnji.– Limitator brzine ili tempomat. – Aktivni medij.– Upute navigacije.– Podaci o motoru (G-pokazivači, pokazivači snage, ubrzanje, okretni moment) u načinu rada
Sport.

10
Instrumenti

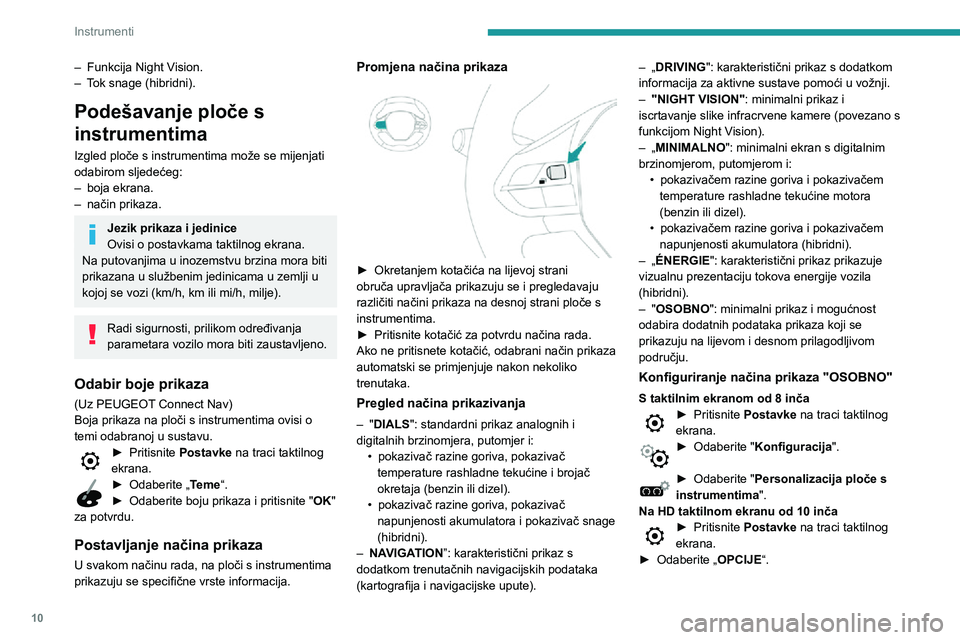

– Funkcija Night Vision.– Tok snage (hibridni).
Podešavanje ploče s
instrumentima
Izgled ploče s instrumentima može se mijenjati
odabirom sljedećeg:
– boja ekrana.– način prikaza.
Jezik prikaza i jedinice
Ovisi o postavkama taktilnog ekrana.
Na putovanjima u inozemstvu brzina mora biti
prikazana u službenim jedinicama u zemlji u
kojoj se vozi (km/h, km ili mi/h, milje).
Radi sigurnosti, prilikom određivanja
parametara vozilo mora biti zaustavljeno.
Odabir boje prikaza
(Uz PEUGEOT Connect Nav)
Boja prikaza na ploči s instrumentima ovisi o
temi odabranoj u sustavu.
► Pritisnite Postavke na traci taktilnog
ekrana.
► Odaberite „Teme“.► Odaberite boju prikaza i pritisnite "OK"
za potvrdu.
Postavljanje načina prikaza
U svakom načinu rada, na ploči s instrumentima
prikazuju se specifične vrste informacija.
Promjena načina prikaza

► Okretanjem kotačića na lijevoj strani obruča upravljača prikazuju se i pregledavaju
različiti načini prikaza na desnoj strani ploče s
instrumentima.
► Pritisnite kotačić za potvrdu načina rada.Ako ne pritisnete kotačić, odabrani način prikaza
automatski se primjenjuje nakon nekoliko
trenutaka.
Pregled načina prikazivanja
– "DIALS": standardni prikaz analognih i
digitalnih brzinomjera, putomjer i:
• pokazivač razine goriva, pokazivač temperature rashladne tekućine i brojač
okretaja (benzin ili dizel).
• pokazivač razine goriva, pokazivač napunjenosti akumulatora i pokazivač snage
(hibridni).
– NAVIGATION”: karakteristični prikaz s
dodatkom trenutačnih navigacijskih podataka
(kartografija i navigacijske upute).
– „DRIVING": karakteristični prikaz s dodatkom
informacija za aktivne sustave pomoći u vožnji.
– "NIGHT VISION": minimalni prikaz i
iscrtavanje slike infracrvene kamere (povezano s
funkcijom Night Vision).
– „MINIMALNO": minimalni ekran s digitalnim
brzinomjerom, putomjerom i:
• pokazivačem razine goriva i pokazivačem temperature rashladne tekućine motora
(benzin ili dizel).
• pokazivačem razine goriva i pokazivačem napunjenosti akumulatora (hibridni).– „ÉNERGIE": karakteristični prikaz prikazuje
vizualnu prezentaciju tokova energije vozila
(hibridni).
– "OSOBNO": minimalni prikaz i mogućnost
odabira dodatnih podataka prikaza koji se
prikazuju na lijevom i desnom prilagodljivom
području.
Konfiguriranje načina prikaza "OSOBNO"
S taktilnim ekranom od 8 inča► Pritisnite Postavke na traci taktilnog
ekrana.
► Odaberite "Konfiguracija".
► Odaberite "Personalizacija ploče s
instrumentima".
Na HD taktilnom ekranu od 10 inča
► Pritisnite Postavke na traci taktilnog
ekrana.
► Odaberite „OPCIJE“.

11
Instrumenti

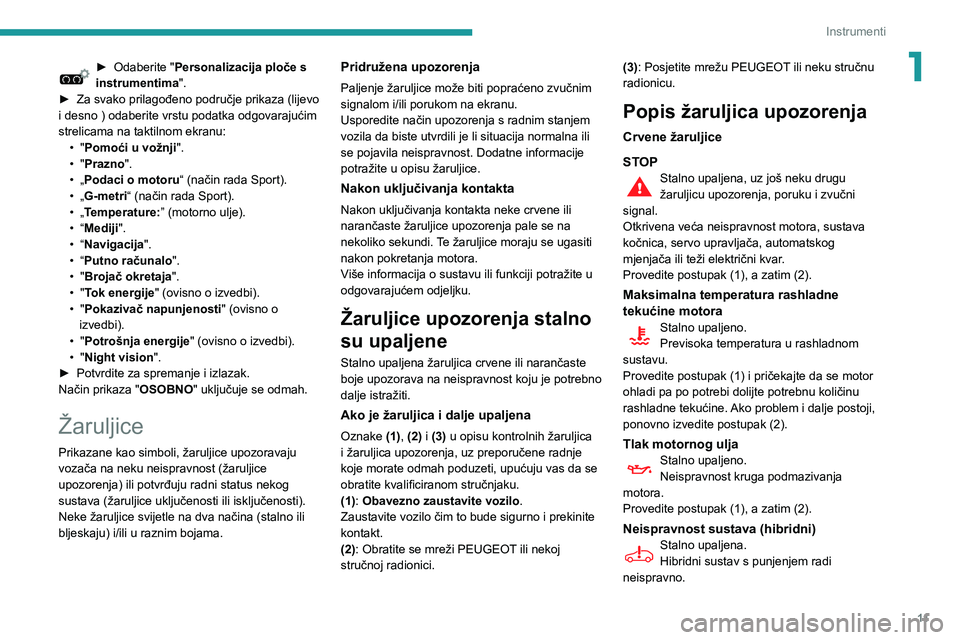

1► Odaberite "Personalizacija ploče s
instrumentima".
► Za svako prilagođeno područje prikaza (lijevo i desno ) odaberite vrstu podatka odgovarajućim
strelicama na taktilnom ekranu:
• "Pomoći u vožnji ".• "Prazno".• „Podaci o motoru “ (način rada Sport).• „G-metri“ (način rada Sport).• „Temperature:” (motorno ulje).• “Mediji".• “Navigacija".• “Putno računalo ".• "Brojač okretaja".• "Tok energije" (ovisno o izvedbi).• "Pokazivač napunjenosti " (ovisno o
izvedbi).
• "Potrošnja energije" (ovisno o izvedbi).• "Night vision ".► Potvrdite za spremanje i izlazak.Način prikaza " OSOBNO" uključuje se odmah.
Žaruljice
Prikazane kao simboli, žaruljice upozoravaju
vozača na neku neispravnost (žaruljice
upozorenja) ili potvrđuju radni status nekog
sustava (žaruljice uključenosti ili isključenosti).
Neke žaruljice svijetle na dva načina (stalno ili
bljeskaju) i/ili u raznim bojama.
Pridružena upozorenja
Paljenje žaruljice može biti popraćeno zvučnim
signalom i/ili porukom na ekranu.
Usporedite način upozorenja s radnim stanjem
vozila da biste utvrdili je li situacija normalna ili
se pojavila neispravnost. Dodatne informacije
potražite u opisu žaruljice.
Nakon uključivanja kontakta
Nakon uključivanja kontakta neke crvene ili
narančaste žaruljice upozorenja pale se na
nekoliko sekundi. Te žaruljice moraju se ugasiti
nakon pokretanja motora.
Više informacija o sustavu ili funkciji potražite u
odgovarajućem odjeljku.
Žaruljice upozorenja stalno
su upaljene
Stalno upaljena žaruljica crvene ili narančaste
boje upozorava na neispravnost koju je potrebno
dalje istražiti.
Ako je žaruljica i dalje upaljena
Oznake (1), (2) i (3) u opisu kontrolnih žaruljica
i žaruljica upozorenja, uz preporučene radnje
koje morate odmah poduzeti, upućuju vas da se
obratite kvalificiranom stručnjaku.
(1): Obavezno zaustavite vozilo .
Zaustavite vozilo čim to bude sigurno i prekinite
kontakt.
(2): Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici. (3): Posjetite mrežu PEUGEOT ili neku stručnu
radionicu.
Popis žaruljica upozorenja
Crvene žaruljice
STOP
Stalno upaljena, uz još neku drugu žaruljicu upozorenja, poruku i zvučni
signal.
Otkrivena veća neispravnost motora, sustava
kočnica, servo upravljača, automatskog
mjenjača ili teži električni kvar.
Provedite postupak (1), a zatim (2).
Maksimalna temperatura rashladne
tekućine motora
Stalno upaljeno.Previsoka temperatura u rashladnom
sustavu.
Provedite postupak (1) i pričekajte da se motor
ohladi pa po potrebi dolijte potrebnu količinu
rashladne tekućine. Ako problem i dalje postoji,
ponovno izvedite postupak (2).
Tlak motornog uljaStalno upaljeno.Neispravnost kruga podmazivanja
motora.
Provedite postupak (1), a zatim (2).
Neispravnost sustava (hibridni)Stalno upaljena.Hibridni sustav s punjenjem radi
neispravno.

12
Instrumenti

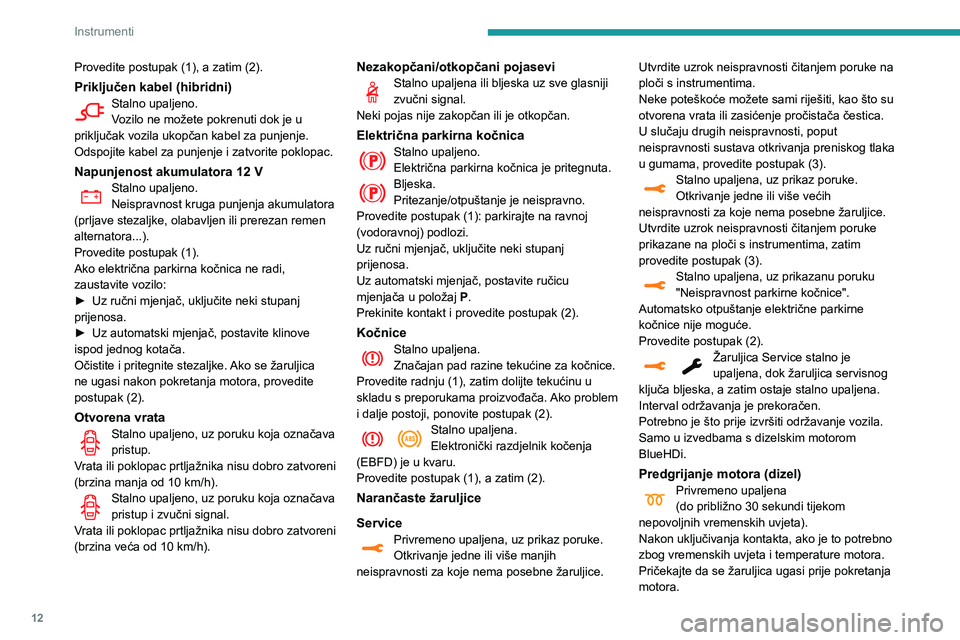

Provedite postupak (1), a zatim (2).
Priključen kabel (hibridni)Stalno upaljeno.Vozilo ne možete pokrenuti dok je u
priključak vozila ukopčan kabel za punjenje.
Odspojite kabel za punjenje i zatvorite poklopac.
Napunjenost akumulatora 12 VStalno upaljeno.
Neispravnost kruga punjenja akumulatora
(prljave stezaljke, olabavljen ili prerezan remen
alternatora...).
Provedite postupak (1).
Ako električna parkirna kočnica ne radi,
zaustavite vozilo:
► Uz ručni mjenjač, uključite neki stupanj prijenosa.► Uz automatski mjenjač, postavite klinove ispod jednog kotača.
Očistite i pritegnite stezaljke. Ako se žaruljica
ne ugasi nakon pokretanja motora, provedite
postupak (2).
Otvorena vrata
Stalno upaljeno, uz poruku koja označava pristup.
Vrata ili poklopac prtljažnika nisu dobro zatvoreni
(brzina manja od 10 km/h).
Stalno upaljeno, uz poruku koja označava pristup i zvučni signal.
Vrata ili poklopac prtljažnika nisu dobro zatvoreni
(brzina veća od 10 km/h).
Nezakopčani/otkopčani pojaseviStalno upaljena ili bljeska uz sve glasniji zvučni signal.
Neki pojas nije zakopčan ili je otkopčan.
Električna parkirna kočnicaStalno upaljeno.Električna parkirna kočnica je pritegnuta.Bljeska.Pritezanje/otpuštanje je neispravno.
Provedite postupak (1): parkirajte na ravnoj
(vodoravnoj) podlozi.
Uz ručni mjenjač, uključite neki stupanj
prijenosa.
Uz automatski mjenjač, postavite ručicu
mjenjača u položaj P.
Prekinite kontakt i provedite postupak (2).
KočniceStalno upaljena.Značajan pad razine tekućine za kočnice.
Provedite radnju (1), zatim dolijte tekućinu u
skladu s preporukama proizvođača. Ako problem
i dalje postoji, ponovite postupak (2).
Stalno upaljena.Elektronički razdjelnik kočenja
(EBFD) je u kvaru.
Provedite postupak (1), a zatim (2).
Narančaste žaruljice
Service
Privremeno upaljena, uz prikaz poruke.Otkrivanje jedne ili više manjih
neispravnosti za koje nema posebne žaruljice. Utvrdite uzrok neispravnosti čitanjem poruke na
ploči s instrumentima.
Neke poteškoće možete sami riješiti, kao što su
otvorena vrata ili zasićenje pročistača čestica.
U slučaju drugih neispravnosti, poput
neispravnosti sustava otkrivanja preniskog tlaka
u gumama, provedite postupak (3).
Stalno upaljena, uz prikaz poruke.Otkrivanje jedne ili više većih
neispravnosti za koje nema posebne žaruljice.
Utvrdite uzrok neispravnosti čitanjem poruke
prikazane na ploči s instrumentima, zatim
provedite postupak (3).
Stalno upaljena, uz prikazanu poruku "Neispravnost parkirne kočnice".
Automatsko otpuštanje električne parkirne
kočnice nije moguće.
Provedite postupak (2).
Žaruljica Service stalno je upaljena, dok žaruljica servisnog
ključa bljeska, a zatim ostaje stalno upaljena.
Interval održavanja je prekoračen.
Potrebno je što prije izvršiti održavanje vozila.
Samo u izvedbama s dizelskim motorom
BlueHDi.
Predgrijanje motora (dizel)Privremeno upaljena(do približno 30 sekundi tijekom
nepovoljnih vremenskih uvjeta).
Nakon uključivanja kontakta, ako je to potrebno
zbog vremenskih uvjeta i temperature motora.
Pričekajte da se žaruljica ugasi prije pokretanja
motora.

13
Instrumenti

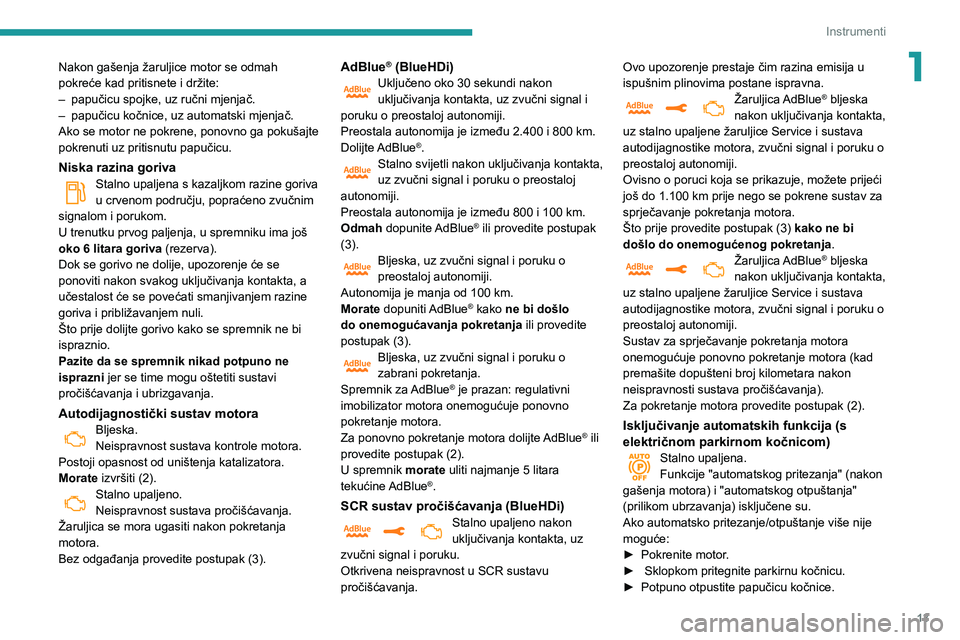

1Nakon gašenja žaruljice motor se odmah
pokreće kad pritisnete i držite:
– papučicu spojke, uz ručni mjenjač.– papučicu kočnice, uz automatski mjenjač.Ako se motor ne pokrene, ponovno ga pokušajte
pokrenuti uz pritisnutu papučicu.
Niska razina gorivaStalno upaljena s kazaljkom razine goriva u crvenom području, popraćeno zvučnim
signalom i porukom.
U trenutku prvog paljenja, u spremniku ima još
oko 6 litara goriva (rezerva).
Dok se gorivo ne dolije, upozorenje će se
ponoviti nakon svakog uključivanja kontakta, a
učestalost će se povećati smanjivanjem razine
goriva i približavanjem nuli.
Što prije dolijte gorivo kako se spremnik ne bi
ispraznio.
Pazite da se spremnik nikad potpuno ne
isprazni jer se time mogu oštetiti sustavi
pročišćavanja i ubrizgavanja.
Autodijagnostički sustav motora
Bljeska.Neispravnost sustava kontrole motora.
Postoji opasnost od uništenja katalizatora.
Morate izvršiti (2).
Stalno upaljeno.Neispravnost sustava pročišćavanja.
Žaruljica se mora ugasiti nakon pokretanja
motora.
Bez odgađanja provedite postupak (3).
AdBlue® (BlueHDi)Uključeno oko 30 sekundi nakon uključivanja kontakta, uz zvučni signal i
poruku o preostaloj autonomiji.
Preostala autonomija je između 2.400 i 800 km.Dolijte AdBlue®.Stalno svijetli nakon uključivanja kontakta, uz zvučni signal i poruku o preostaloj
autonomiji.
Preostala autonomija je između 800 i 100 km.Odmah dopunite AdBlue® ili provedite postupak
(3).
Bljeska, uz zvučni signal i poruku o preostaloj autonomiji.Autonomija je manja od 100 km.Morate dopuniti AdBlue® kako ne bi došlo
do onemogućavanja pokretanja ili provedite
postupak (3).
Bljeska, uz zvučni signal i poruku o zabrani pokretanja.
Spremnik za AdBlue® je prazan: regulativni
imobilizator motora onemogućuje ponovno
pokretanje motora.
Za ponovno pokretanje motora dolijte AdBlue
® ili
provedite postupak (2).
U spremnik morate uliti najmanje 5 litara
tekućine AdBlue
®.
SCR sustav pročišćavanja (BlueHDi)Stalno upaljeno nakon uključivanja kontakta, uz
zvučni signal i poruku.
Otkrivena neispravnost u SCR sustavu pročišćavanja. Ovo upozorenje prestaje čim razina emisija u
ispušnim plinovima postane ispravna.
Žaruljica AdBlue® bljeska
nakon uključivanja kontakta,
uz stalno upaljene žaruljice Service i sustava
autodijagnostike motora, zvučni signal i poruku o
preostaloj autonomiji.
Ovisno o poruci koja se prikazuje, možete prijeći
još do 1.100 km prije nego se pokrene sustav za sprječavanje pokretanja motora.
Što prije provedite postupak (3) kako ne bi
došlo do onemogućenog pokretanja .
Žaruljica AdBlue® bljeska
nakon uključivanja kontakta,
uz stalno upaljene žaruljice Service i sustava
autodijagnostike motora, zvučni signal i poruku o
preostaloj autonomiji.
Sustav za sprječavanje pokretanja motora
onemogućuje ponovno pokretanje motora (kad
premašite dopušteni broj kilometara nakon
neispravnosti sustava pročišćavanja).
Za pokretanje motora provedite postupak (2).
Isključivanje automatskih funkcija (s
električnom parkirnom kočnicom)
Stalno upaljena.Funkcije "automatskog pritezanja" (nakon
gašenja motora) i "automatskog otpuštanja"
(prilikom ubrzavanja) isključene su.
Ako automatsko pritezanje/otpuštanje više nije
moguće:
► Pokrenite motor .► Sklopkom pritegnite parkirnu kočnicu.► Potpuno otpustite papučicu kočnice.

14
Instrumenti
► Nastavite držati pritisnutu sklopku u smjeru otpuštanja kroz približno 10 do 15 sekundi.► Otpustite sklopku.► Pritisnite papučicu kočnice i držite je pritisnutu.► Zadržite sklopku u smjeru "pritezanja" 2 sekunde.► Otpustite sklopku i papučicu kočnice.
Neispravnost (uz električnu parkirnu
kočnicu)
Stalno upaljena, uz prikazanu poruku "Neispravnost parkirne
kočnice".
Vozilo se ne može imobilizirati dok je motor u
radu,
Ako funkcije za ručno pritezanje i otpuštanje ne
rade, sklopka električne parkirne kočnice nije
ispravna.
Automatske funkcije moraju se uvijek koristiti i
one se automatski ponovno uključuju u slučaju
greške upravljačke ručice.
Provedite postupak (2).
Stalno upaljena, uz
prikazanu poruku
"Neispravnost parkirne kočnice".
Parkirna kočnica je neispravna: ručne i
automatske funkcije možda neće raditi.
U mirovanju, za imobiliziranje vozila:
► Povucite upravljačku ručicu i držite ju povučenu otprilike 7 do 15 sekundi, do paljenja
žaruljice pokazivača na ploči s instrumentima.
Ako taj postupak ne uspije, morate poduzeti
sigurnosne mjere za vozilo:
► Parkirajte na ravnoj podlozi.► Uz ručni mjenjač, uključite neki stupanj prijenosa.► Uz automatski mjenjač, odaberite položaj P,
a zatim postavite priložene klinove ispod jednog
kotača.
Zatim provedite postupak (2).
KočniceStalno upaljena.Otkrivena je manja neispravnost sustava
kočnica.
Vozite oprezno.
Provedite postupak (3).
Zvučna signalizacija za pješake (hibridni)Stalno upaljena.Otkrivena neispravnost zvučne
signalizacije.
Provedite postupak (3).
Upozorenje na opasnost od sudara / Active Safety BrakeStalno upaljena, uz prikaz poruke.Sustav je isključen putem taktilnog ekrana
(izbornik Rasvj. za vožnju/ Vozilo ).
Upozorenje na opasnost od sudara/Active
Safety Brake
Bljeska.Sustav trenutačno aktivira i koči vozilo
radi smanjivanja brzine sudara s vozilom koje se
kreće ispred.
Stalno upaljena, uz poruku i zvučni signal.Sustav je neispravan.
Provedite postupak (3).
Upozorenje na opasnost od sudara / Active Safety BrakeStalno upaljena.Sustav je neispravan.
Ako se upale ove žaruljice upozorenja nakon
gašenja i ponovnog pokretanja motora, izvršite
(3).
Sustav sprečavanja blokiranja kotača
(ABS)
Stalno upaljena.Neispravnost sustava sprečavanja
blokiranja kotača.
U vozilu i dalje radi klasično kočenje.
Vozite oprezno umjerenom brzinom, a zatim
provedite postupak (3).
Dinamičko održavanje stabilnosti (DSC) /
sprečavanje proklizavanja kotača (ASR)
Stalno upaljena.Sustav je isključen.
Sustav DSC/ASR automatski se uključuje kad
se vozilo pokrene i kad vozilo dosegne brzinu od
približno 50 km/h.
Pri brzini nižoj od 50 km/h može ga se uključiti ručno.Bljeska.Sustav DSC/ASR uključuje se u slučaju
slabog prianjanja ili skretanja s putanje.
Stalno upaljena.Sustav DSC/ASR je neispravan.
Provedite postupak (3).

15
Instrumenti

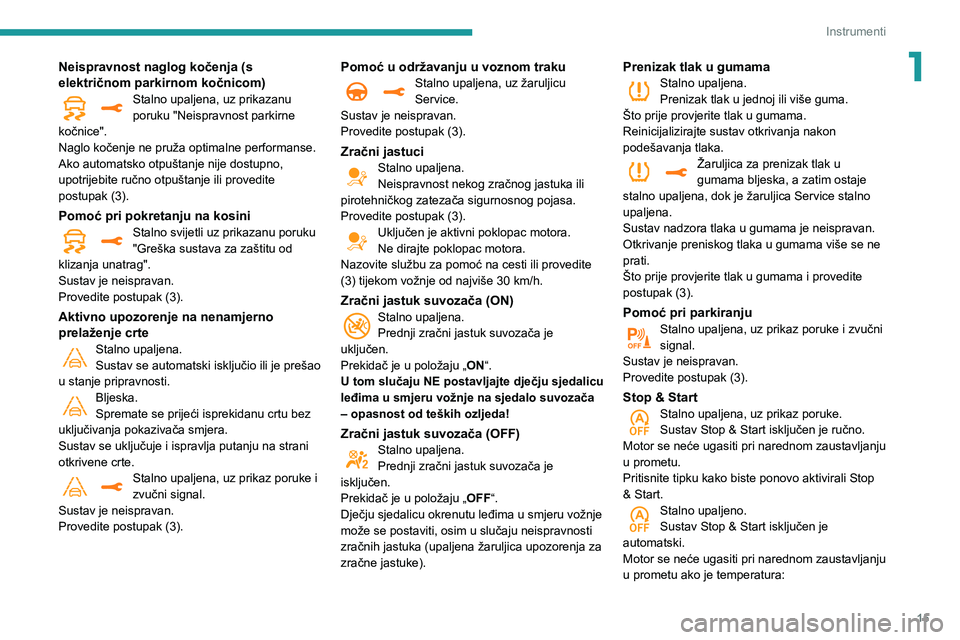

1Neispravnost naglog kočenja (s
električnom parkirnom kočnicom)
Stalno upaljena, uz prikazanu poruku "Neispravnost parkirne
kočnice".
Naglo kočenje ne pruža optimalne performanse.
Ako automatsko otpuštanje nije dostupno,
upotrijebite ručno otpuštanje ili provedite
postupak (3).
Pomoć pri pokretanju na kosiniStalno svijetli uz prikazanu poruku "Greška sustava za zaštitu od
klizanja unatrag".
Sustav je neispravan.
Provedite postupak (3).
Aktivno upozorenje na nenamjerno
prelaženje crte
Stalno upaljena.Sustav se automatski isključio ili je prešao
u stanje pripravnosti.
Bljeska.Spremate se prijeći isprekidanu crtu bez
uključivanja pokazivača smjera.
Sustav se uključuje i ispravlja putanju na strani
otkrivene crte.
Stalno upaljena, uz prikaz poruke i zvučni signal.
Sustav je neispravan.
Provedite postupak (3).
Pomoć u održavanju u voznom trakuStalno upaljena, uz žaruljicu Service.
Sustav je neispravan.
Provedite postupak (3).
Zračni jastuciStalno upaljena.Neispravnost nekog zračnog jastuka ili
pirotehničkog zatezača sigurnosnog pojasa.
Provedite postupak (3).
Uključen je aktivni poklopac motora.Ne dirajte poklopac motora.
Nazovite službu za pomoć na cesti ili provedite
(3) tijekom vožnje od najviše 30 km/h.
Zračni jastuk suvozača (ON)Stalno upaljena.Prednji zračni jastuk suvozača je
uključen.
Prekidač je u položaju „ ON“.
U tom slučaju NE postavljajte dječju sjedalicu
leđima u smjeru vožnje na sjedalo suvozača
– opasnost od teških ozljeda!
Zračni jastuk suvozača (OFF)Stalno upaljena.Prednji zračni jastuk suvozača je
isključen.
Prekidač je u položaju „ OFF“.
Dječju sjedalicu okrenutu leđima u smjeru vožnje
može se postaviti, osim u slučaju neispravnosti
zračnih jastuka (upaljena žaruljica upozorenja za
zračne jastuke).
Prenizak tlak u gumamaStalno upaljena.Prenizak tlak u jednoj ili više guma.
Što prije provjerite tlak u gumama.
Reinicijalizirajte sustav otkrivanja nakon
podešavanja tlaka.
Žaruljica za prenizak tlak u gumama bljeska, a zatim ostaje
stalno upaljena, dok je žaruljica Service stalno
upaljena.
Sustav nadzora tlaka u gumama je neispravan.
Otkrivanje preniskog tlaka u gumama više se ne
prati.
Što prije provjerite tlak u gumama i provedite
postupak (3).
Pomoć pri parkiranjuStalno upaljena, uz prikaz poruke i zvučni signal.
Sustav je neispravan.
Provedite postupak (3).
Stop & StartStalno upaljena, uz prikaz poruke.
Sustav Stop & Start isključen je ručno.
Motor se neće ugasiti pri narednom zaustavljanju
u prometu.
Pritisnite tipku kako biste ponovo aktivirali Stop
& Start.
Stalno upaljeno.Sustav Stop & Start isključen je
automatski.
Motor se neće ugasiti pri narednom zaustavljanju
u prometu ako je temperatura:

16
Instrumenti

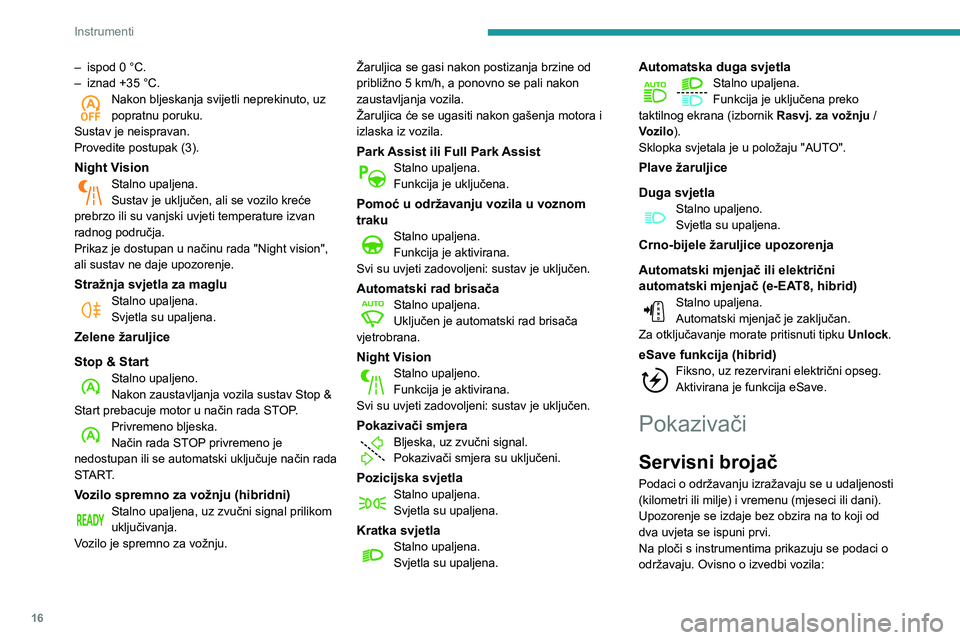

– ispod 0 °C.– iznad +35 °C.Nakon bljeskanja svijetli neprekinuto, uz popratnu poruku.
Sustav je neispravan.
Provedite postupak (3).
Night VisionStalno upaljena.Sustav je uključen, ali se vozilo kreće
prebrzo ili su vanjski uvjeti temperature izvan
radnog područja.
Prikaz je dostupan u načinu rada "Night vision",
ali sustav ne daje upozorenje.
Stražnja svjetla za magluStalno upaljena.Svjetla su upaljena.
Zelene žaruljice
Stop & Start
Stalno upaljeno.Nakon zaustavljanja vozila sustav Stop &
Start prebacuje motor u način rada STOP.
Privremeno bljeska.
Način rada STOP privremeno je
nedostupan ili se automatski uključuje način rada
START.
Vozilo spremno za vožnju (hibridni)Stalno upaljena, uz zvučni signal prilikom uključivanja.
Vozilo je spremno za vožnju. Žaruljica se gasi nakon postizanja brzine od
približno 5 km/h, a ponovno se pali nakon zaustavljanja vozila.
Žaruljica će se ugasiti nakon gašenja motora i
izlaska iz vozila.
Park Assist ili Full Park AssistStalno upaljena.Funkcija je uključena.
Pomoć u održavanju vozila u voznom
traku
Stalno upaljena.Funkcija je aktivirana.
Svi su uvjeti zadovoljeni: sustav je uključen.
Automatski rad brisačaStalno upaljena.Uključen je automatski rad brisača
vjetrobrana.
Night VisionStalno upaljeno.Funkcija je aktivirana.
Svi su uvjeti zadovoljeni: sustav je uključen.
Pokazivači smjera
Bljeska, uz zvučni signal.Pokazivači smjera su uključeni.
Pozicijska svjetlaStalno upaljena.Svjetla su upaljena.
Kratka svjetlaStalno upaljena.Svjetla su upaljena.
Automatska duga svjetlaStalno upaljena.Funkcija je uključena preko
taktilnog ekrana (izbornik Rasvj. za vožnju / Vozilo).
Sklopka svjetala je u položaju "AUTO".
Plave žaruljice
Duga svjetla
Stalno upaljeno.Svjetla su upaljena.
Crno-bijele žaruljice upozorenja
Automatski mjenjač ili električni
automatski mjenjač (e-EAT8, hibrid)
Stalno upaljena.Automatski mjenjač je zaključan.
Za otključavanje morate pritisnuti tipku Unlock.
eSave funkcija (hibrid)Fiksno, uz rezervirani električni opseg.Aktivirana je funkcija eSave.
Pokazivači
Servisni brojač
Podaci o održavanju izražavaju se u udaljenosti
(kilometri ili milje) i vremenu (mjeseci ili dani).
Upozorenje se izdaje bez obzira na to koji od
dva uvjeta se ispuni prvi.
Na ploči s instrumentima prikazuju se podaci o
održavaju. Ovisno o izvedbi vozila:

17
Instrumenti

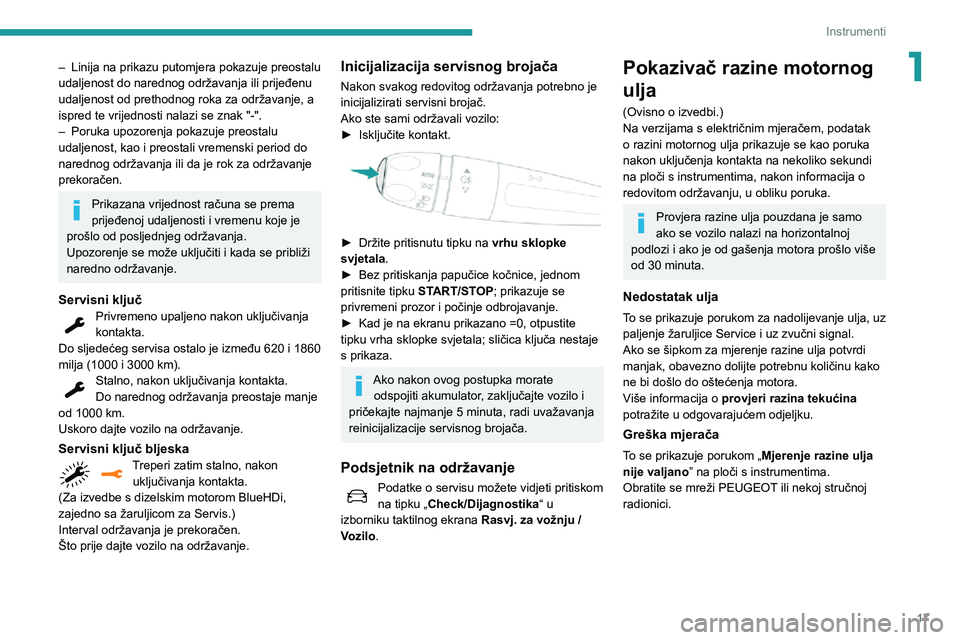

1– Linija na prikazu putomjera pokazuje preostalu udaljenost do narednog održavanja ili prijeđenu
udaljenost od prethodnog roka za održavanje, a
ispred te vrijednosti nalazi se znak "-".
– Poruka upozorenja pokazuje preostalu udaljenost, kao i preostali vremenski period do
narednog održavanja ili da je rok za održavanje
prekoračen.
Prikazana vrijednost računa se prema
prijeđenoj udaljenosti i vremenu koje je
prošlo od posljednjeg održavanja.
Upozorenje se može uključiti i kada se približi
naredno održavanje.
Servisni ključPrivremeno upaljeno nakon uključivanja kontakta.
Do sljedećeg servisa ostalo je između 620 i 1860
milja (1000 i 3000 km).
Stalno, nakon uključivanja kontakta.Do narednog održavanja preostaje manje
od 1000 km.
Uskoro dajte vozilo na održavanje.
Servisni ključ bljeskaTreperi zatim stalno, nakon uključivanja kontakta.
(Za izvedbe s dizelskim motorom BlueHDi,
zajedno sa žaruljicom za Servis.)
Interval održavanja je prekoračen.
Što prije dajte vozilo na održavanje.
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja potrebno je
inicijalizirati servisni brojač.
Ako ste sami održavali vozilo:
► Isključite kontakt.

► Držite pritisnutu tipku na vrhu sklopke
svjetala.
► Bez pritiskanja papučice kočnice, jednom pritisnite tipku START/STOP; prikazuje se
privremeni prozor i počinje odbrojavanje.
► Kad je na ekranu prikazano =0, otpustite tipku vrha sklopke svjetala; sličica ključa nestaje
s prikaza.
Ako nakon ovog postupka morate odspojiti akumulator, zaključajte vozilo i
pričekajte najmanje 5 minuta, radi uvažavanja
reinicijalizacije servisnog brojača.
Podsjetnik na održavanje
Podatke o servisu možete vidjeti pritiskom na tipku „Check/Dijagnostika“ u
izborniku taktilnog ekrana Rasvj. za vožnju / Vozilo .
Pokazivač razine motornog
ulja
(Ovisno o izvedbi.)
Na verzijama s električnim mjeračem, podatak
o razini motornog ulja prikazuje se kao poruka
nakon uključenja kontakta na nekoliko sekundi
na ploči s instrumentima, nakon informacija o
redovitom održavanju, u obliku poruka.
Provjera razine ulja pouzdana je samo
ako se vozilo nalazi na horizontalnoj
podlozi i ako je od gašenja motora prošlo više
od 30 minuta.
Nedostatak ulja
To se prikazuje porukom za nadolijevanje ulja, uz
paljenje žaruljice Service i uz zvučni signal.
Ako se šipkom za mjerenje razine ulja potvrdi
manjak, obavezno dolijte potrebnu količinu kako
ne bi došlo do oštećenja motora.
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Greška mjerača
To se prikazuje porukom „ Mjerenje razine ulja
nije valjano ” na ploči s instrumentima.
Obratite se mreži PEUGEOT ili nekoj stručnoj radionici.

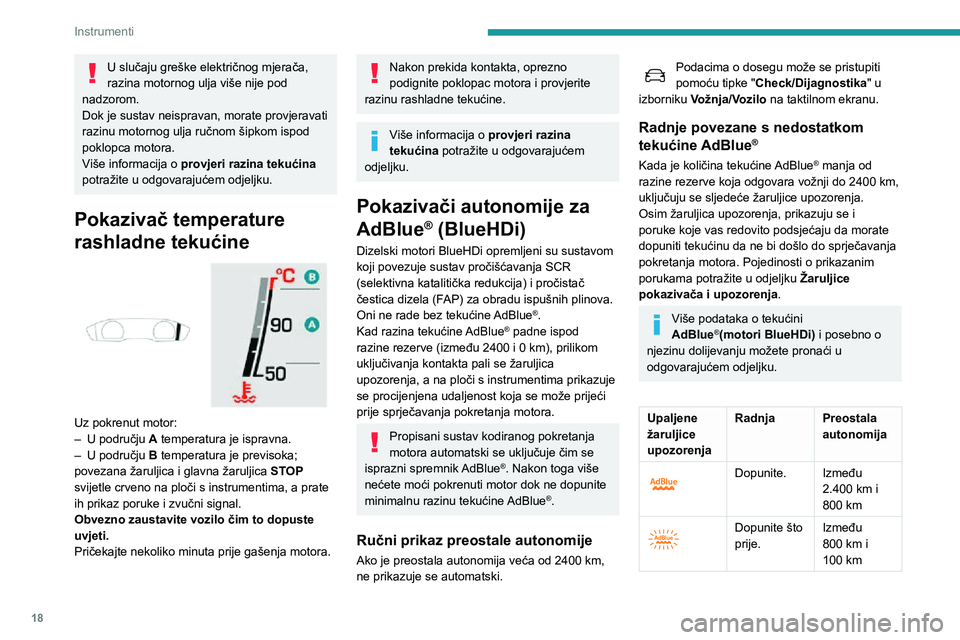

18
Instrumenti
U slučaju greške električnog mjerača,
razina motornog ulja više nije pod
nadzorom.
Dok je sustav neispravan, morate provjeravati
razinu motornog ulja ručnom šipkom ispod
poklopca motora.
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Pokazivač temperature
rashladne tekućine


Uz pokrenut motor:
– U području A temperatura je ispravna.– U području B temperatura je previsoka;
povezana žaruljica i glavna žaruljica STOP
svijetle crveno na ploči s instrumentima, a prate
ih prikaz poruke i zvučni signal.
Obvezno zaustavite vozilo čim to dopuste
uvjeti.
Pričekajte nekoliko minuta prije gašenja motora.
Nakon prekida kontakta, oprezno
podignite poklopac motora i provjerite
razinu rashladne tekućine.
Više informacija o provjeri razina
tekućina potražite u odgovarajućem
odjeljku.
Pokazivači autonomije za
AdBlue
® (BlueHDi)
Dizelski motori BlueHDi opremljeni su sustavom
koji povezuje sustav pročišćavanja SCR
(selektivna katalitička redukcija) i pročistač
čestica dizela (FAP) za obradu ispušnih plinova.
Oni ne rade bez tekućine AdBlue
®.
Kad razina tekućine AdBlue® padne ispod razine rezerve (između 2400 i 0 km), prilikom uključivanja kontakta pali se žaruljica
upozorenja, a na ploči s instrumentima prikazuje
se procijenjena udaljenost koja se može prijeći
prije sprječavanja pokretanja motora.
Propisani sustav kodiranog pokretanja
motora automatski se uključuje čim se
isprazni spremnik AdBlue
®. Nakon toga više
nećete moći pokrenuti motor dok ne dopunite
minimalnu razinu tekućine AdBlue
®.
Ručni prikaz preostale autonomije
Ako je preostala autonomija veća od 2400 km, ne prikazuje se automatski.
Podacima o dosegu može se pristupiti pomoću tipke " Check/Dijagnostika" u
izborniku Vožnja/Vozilo na taktilnom ekranu.
Radnje povezane s nedostatkom
tekućine AdBlue®
Kada je količina tekućine AdBlue® manja od
razine rezerve koja odgovara vožnji do 2400 km,
uključuju se sljedeće žaruljice upozorenja.
Osim žaruljica upozorenja, prikazuju se i
poruke koje vas redovito podsjećaju da morate
dopuniti tekućinu da ne bi došlo do sprječavanja
pokretanja motora. Pojedinosti o prikazanim
porukama potražite u odjeljku Žaruljice
pokazivača i upozorenja .
Više podataka o tekućini
AdBlue®(motori BlueHDi) i posebno o
njezinu dolijevanju možete pronaći u
odgovarajućem odjeljku.
Upaljene
žaruljice
upozorenja Radnja
Preostala
autonomija


Dopunite.Između 2.400 km i 800 km

Dopunite što
prije.Između 800 km i 100 km
