Peugeot 508 2020 Ägarmanual (in Swedish)

199

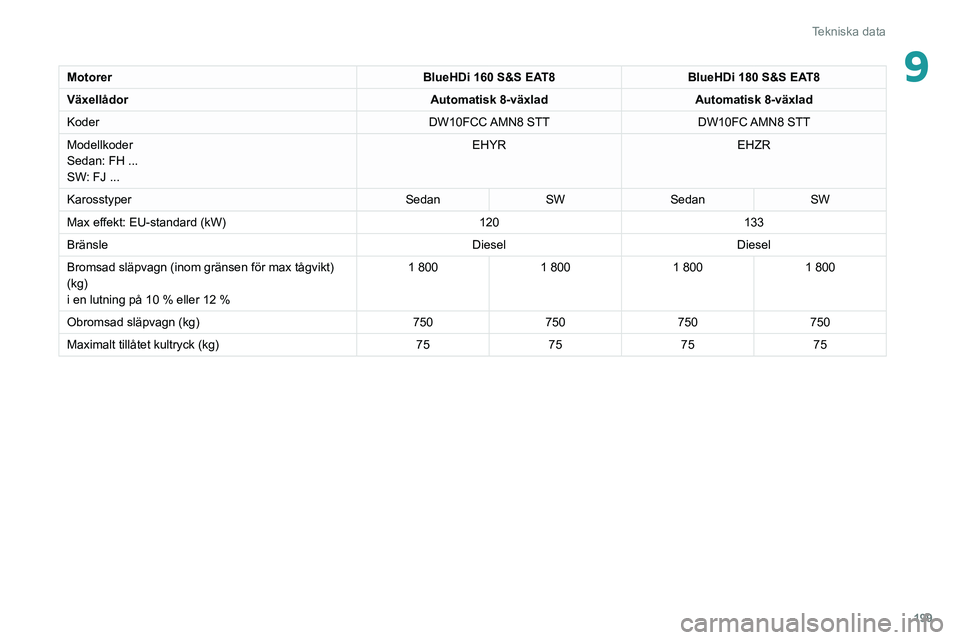

Tekniska data
9MotorerBlueHDi 160 S&S EAT8BlueHDi 180 S&S EAT8
Växellådor Automatisk 8-växladAutomatisk 8-växlad
Koder DW10FCC AMN8 STTDW10FC AMN8 STT
Modellkoder
Sedan: FH ...
SW: FJ ... EHYR
EHZR
Karosstyper SedanSWSedan SW
Max effekt: EU-standard (kW) 120133
Bränsle DieselDiesel
Bromsad släpvagn (inom gränsen för max tågvikt)
(kg)
i en lutning på 10
% eller 12 % 1 800
1 8001 8001 800
Obromsad släpvagn (kg) 750750750750
Maximalt tillåtet kultryck (kg) 75757575

200

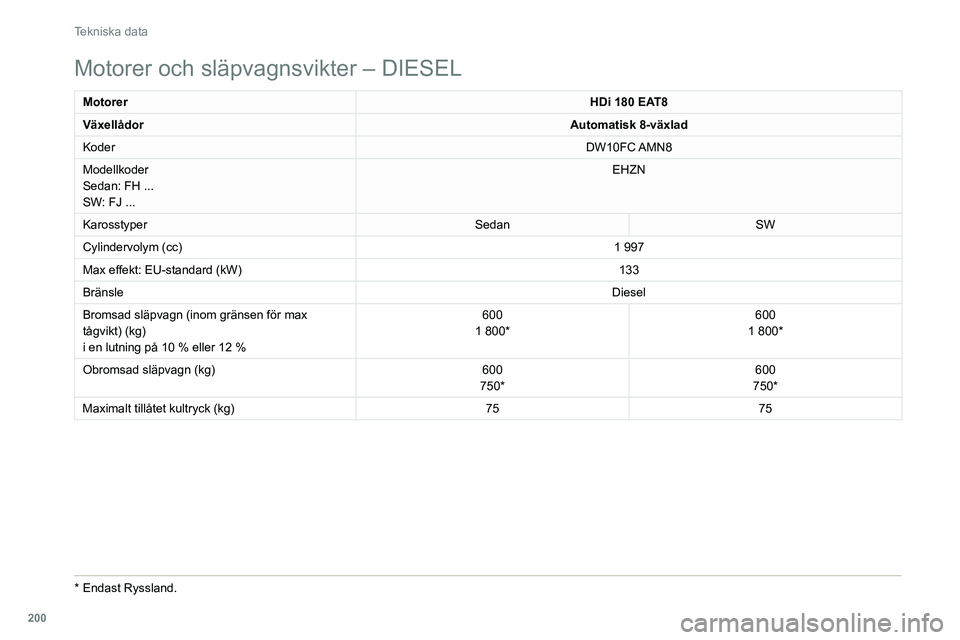

Tekniska data
Motorer och släpvagnsvikter – DIESEL
MotorerHDi 180 EAT8
Växellådor Automatisk 8-växlad
Koder DW10FC AMN8
Modellkoder
Sedan: FH ...
SW: FJ ... EHZN
Karosstyper SedanSW
Cylindervolym (cc) 1 997
Max effekt: EU-standard (kW) 133
Bränsle Diesel
Bromsad släpvagn (inom gränsen för max
tågvikt) (kg)
i en lutning på 10
% eller 12 % 600
1 800* 600
1 800*
Obromsad släpvagn (kg) 600
750* 600
750*
Maximalt tillåtet kultryck (kg) 7575
* Endast Ryssland.
Motor och släpvagnsvikter – Hybrid
HYBRID 225 e-EAT8
Kod EP6FADTXHPD
Modellkoder
Sedan: F3 ...
SW: F4 ... 5GQU/C
Karosstyper SedanSW
Bromsad släpvagn (inom gränsen för max
tågvikt) (kg)
i en lutning på 10 % eller 12 % 1 330
1 340
Obromsad släpvagn (kg) 745
Maximalt tillåtet kultryck (kg) 5462
Bensinmotor PureTech 180
Växellåda Elektrisk automatisk 8-växlad
Cylindervolym (cc) 1598
Max effekt: EU-standard (kW) 132
Bränsle Blyfritt
Elmotor
Teknologi Synkronmotor med permanentmagneter
Max effekt: EU-standard (kW) 80
Batteri
Teknologi Litium-jon
Spänning (volt AC) 240-400
Max bränsleförbrukning (kWh) 11,8

201

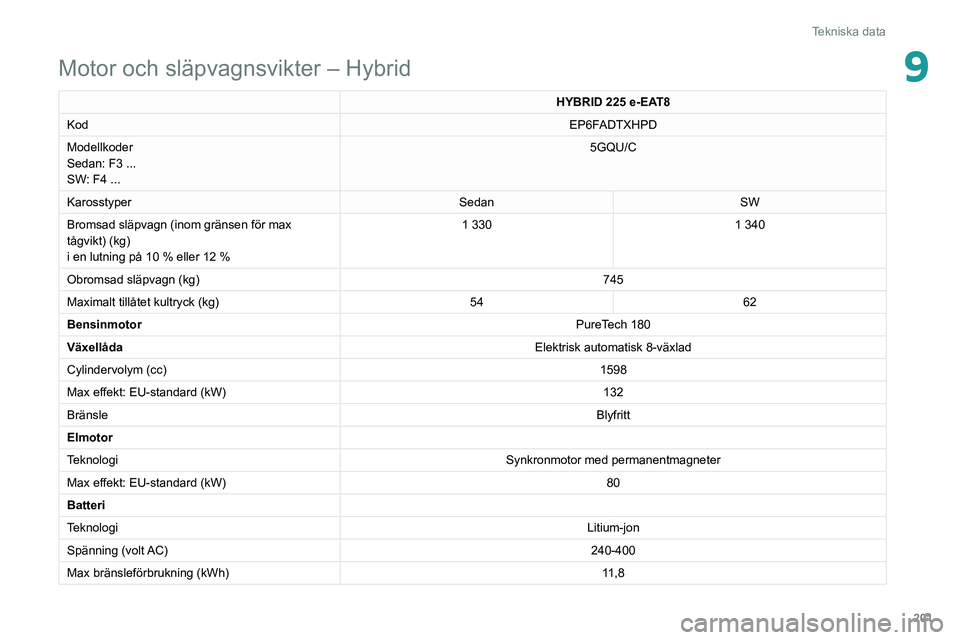

Tekniska data
9Motor och släpvagnsvikter – Hybrid
HYBRID 225 e-EAT8
Kod EP6F
ADTXHPD
Modellkoder
Sedan: F3 ...
SW: F4 ... 5GQU/C
Karosstyper SedanSW
Bromsad släpvagn (inom gränsen för max
tågvikt) (kg)
i en lutning på 10

% eller 12

% 1 330
1 340
Obromsad släpvagn (kg) 745
Maximalt tillåtet kultryck (kg) 5462
Bensinmotor PureTech 180
Växellåda Elektrisk automatisk 8-växlad
Cylindervolym (cc) 1598
Max effekt: EU-standard (kW) 132
Bränsle Blyfritt
Elmotor
Teknologi Synkronmotor med permanentmagneter
Max effekt: EU-standard (kW) 80
Batteri
Teknologi Litium-jon
Spänning (volt AC) 240-400
Max bränsleförbrukning (kWh) 11,8

202

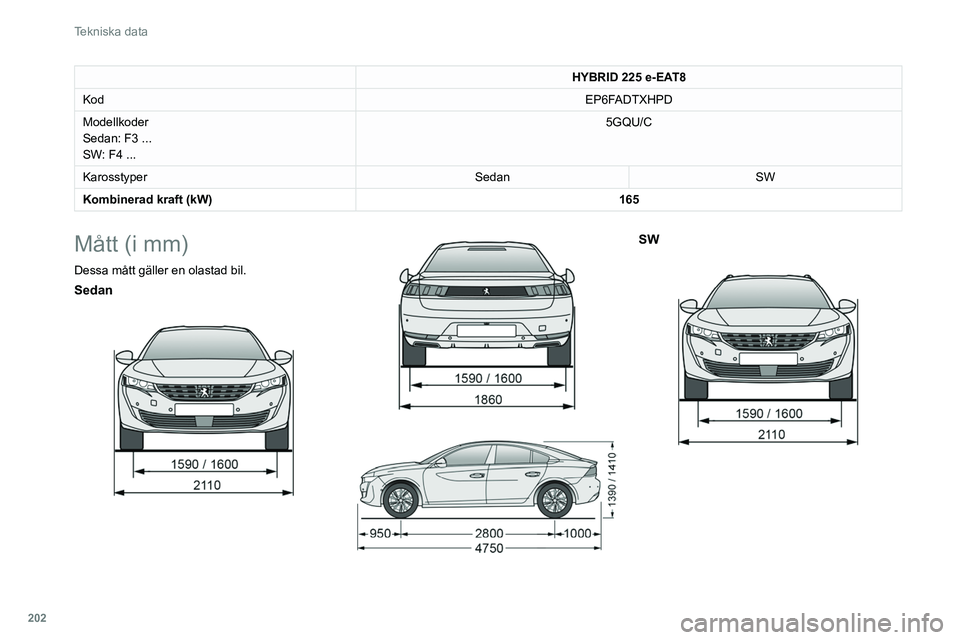

Tekniska data
HYBRID 225 e-EAT8
Kod EP6F
ADTXHPD
Modellkoder
Sedan: F3 ...
SW: F4 ... 5GQU/C
Karosstyper SedanSW
Kombinerad kraft (kW) 165
Mått (i mm)
Dessa mått gäller en olastad bil.
Sedan



SW


Identifieringsmärkningar
Olika synliga märkningar för identifiering och
lokalisering av bilen.

203

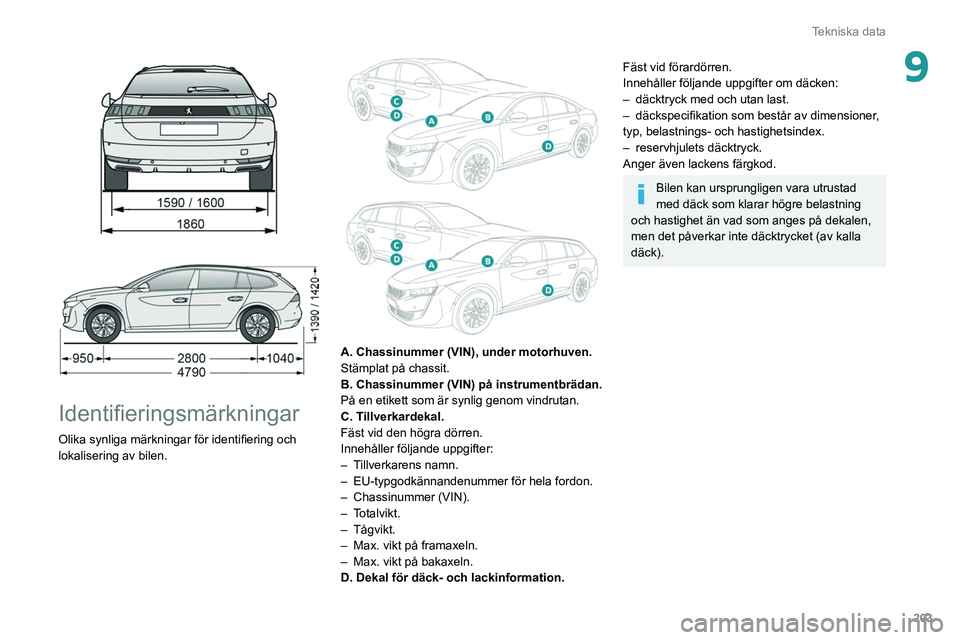

Tekniska data
9



Identifieringsmärkningar
Olika synliga märkningar för identifiering och
lokalisering av bilen.


A. Chassinummer (VIN), under motorhuven.
Stämplat på chassit.
B. Chassinummer (VIN) på instrumentbrädan.
På en etikett som är synlig genom vindrutan.
C. Tillverkardekal.
Fäst vid den högra dörren.
Innehåller följande uppgifter:
–
T
illverkarens namn.
–

EU-typgodkännandenummer för hela fordon.
–


Chassinummer (VIN).
–

Totalvikt.
–
Tågvikt.
–

Max. vikt på framaxeln.
–


Max. vikt på bakaxeln.
D. Dekal för däck- och lackinformation.
Fäst vid förardörren.
Innehåller följande uppgifter om däcken:
–

däcktryck med och utan last.
–


däckspecifikation som består av dimensioner
,
typ, belastnings- och hastighetsindex.
–

reservhjulets däcktryck.
Anger även lackens färgkod.
Bilen kan ursprungligen vara utrustad
med däck som klarar högre belastning
och hastighet än vad som anges på dekalen,
men det påverkar inte däcktrycket (av kalla
däck).

204
PEUGEOT Connect Radio
PEUGEOT Connect
Radio


Multimedia/ljudsystem -
Appar - Bluetooth
® telefon
Funktionerna och inställningarna som
beskrivs varierar beroende på
fordonsversion och konfiguration.
Av säkerhetsskäl och eftersom de kräver upprepad uppmärksamhet från föraren,
måste följande användning utföras när
fordonet står still och tändningen är på:
–

Para ihop smartphone med systemet i
Bluetooth-läge.
–


Användning av smartphone.
–


Anslutning till CarPlay®, MirrorLinkTM eller
Android Auto appar (vissa appar avbryter sin
visning när fordonet är i rörelse).
– Ändra systeminställningar eller
konfiguration.
Systemet är skyddat på så sätt att det
endast fungerar i ditt fordon.
Energy Economy Mode meddelande
visas när systemet är på väg att gå in i
motsvarande läge.
Systemets mjukvaru-källkoder (OSS)
finns tillgängliga på följande adresser:
https://www.groupe-psa.com/fr/oss/
https://www.groupe-psa.com/en/oss/
De första stegen
När motorn är igång kan du stänga av
ljudet med en tryckning.
När tändningen är frånslagen startas systemet
med en tryckning.
Höj eller sänk volymen med ratten eller
knapparna "plus" och "minus" (beroende på
utrustning).
Använd knapparna på vardera sidan om eller
nedanför pekskärmen för att öppna menyerna
och tryck sedan på knapparna som visas på
skärmen.
Beroende på modell ska du använda knapparna
"Source" eller "Menu" till vänster om pekskärmen
för att öppna menyerna och tryck sedan på
knapparna som visas på skärmen.
Du kan visa menyerna genom att trycka snabbt
på skärmen med tre fingrar.
Alla pekzoner på skärmen visas i vitt.
Om sidan har flera flikar längst ned på skärmen
kan du växla mellan sidorna antingen genom att
peka på fliken för önskad sida eller genom att
bläddra åt vänster eller höger med ett finger.
Tryck på det grå området för att gå tillbaka en
nivå eller för att bekräfta.
Tryck på bakåtpilen för att gå tillbaka en nivå
eller för att bekräfta.
Skärmen har kapacitiv pekteknik.
För att rengöra skärmen rekommenderas
användning av en mjuk duk (t.ex. en
glasögonduk) som inte repar och som är utan
tillsatsmedel.
Använd inte vassa föremål på skärmen.
Rör inte skärmen med våta händer.
Viss information syns hela tiden i pekskärmens
övre fält:
–

Information om status på luftkonditionering
(beroende på version) och direkt tillgång till
motsvarande meny

.
–

Information om status på Radio Media och
T

elefonmeny.
–

Statusinformation om sekretess.
–


Åtkomst till pekskärmen och de digitala
instrumentpanelsinställningarna.
V

al av ljudkälla (beroende på utrustning):
–

FM/DAB/AM-radiostationer (beroende på
utrustning).

205
PEUGEOT Connect Radio
10– Telefon ansluten via Bluetooth och Bluetooth
multimediasändning (streaming).
–
USB USB-minne.
–


Mediaspelare som ansluts via
AUX-hylsan
(beroende på utrustning).


I "Settings"-menyn är det möjligt att
skapa en profil för en individ eller grupp
med delade intressen, och konfigurera flera
olika inställningar (förinställda radiokanaler,
ljudinställningar, ljudbilder etc.). Inställningar
tillämpas automatiskt.
Vid väldigt varma förhållanden, kan
ljudvolymen begränsas för att skydda
systemet. Det kan gå in i standby-läge (med
skärmen och ljudet avstängt) i 5 minuter eller
mer.
Systemet kommer återuppta normal drift
när temperaturen i passagerarutrymmet har
sänkts.
Reglage vid ratten
Reglage vid ratten - typ 1
Radio:
Val av föregående/nästa lagrade station.
Val av föregående/nästa alternativ i en meny
eller lista.
Media:
Val av föregående/nästa spår.
Val av föregående/nästa alternativ i en meny
eller lista.
Radio:
Kort tryckning: visa listan över
radiostationer.
Lång tryckning: uppdatera listan.
Media:
Kort tryckning: visa listan över mappar.
Lång tryckning: visa tillgängliga
sorteringsalternativ.
Byta ljudkälla (radio; USB; AUX (om
sådan utrustning är ansluten); CD;
streaming).
Bekräfta ett val.
Höja volymen.
Sänka volymen.
Stänga av/slå på ljudet igen genom att
samtidigt trycka på knapparna för ökning
och minskning av ljudvolymen.
Reglage på ratten - typ 2
Röstkommandon:
Reglaget sitter på ratten eller i ytteränden
på belysningsreglaget (beroende på utrustning).
Kort tryckning: röstkommandon för smartphone
via bilens system.
Höja volymen.
Sänka volymen.
Tystnad: stäng av ljudet genom att
samtidigt trycka på knapparna för ökning
och minskning av ljudvolymen (beroende på
utrustning).
Återställa ljudet: tryck på någon av
volymknapparna.
Media (kort tryckning): byte av
mediekälla.
Telefon (kort tryckning): starta
telefonsamtal.
Pågående samtal (kort tryckning): gå till
telefonmenyn.
Telefon (lång tryckning): avvisa ett samtal,
avsluta pågående samtal, gå till telefonmenyn
när du inte har något pågående samtal.
Radio (vrid reglaget): automatisk sökning
efter föregående/nästa station.

206
PEUGEOT Connect Radio
Media (vrid reglaget): föregående/nästa spår,
bläddra i listor.
Kort tryckning: bekräfta ett val eller visa
sparade inställningar om inget val gjorts.
Radio: visa lista över stationer.
Media: visa listan över spår.
Radio (håll in): uppdatera listan över
radiostationer som kan tas emot.
Menyer
Applikationer

Tillgång till konfigurerbar utrustning.
Radio Media

Val av ljudkälla eller radiostation.
Telefon

Anslut en mobiltelefon via Bluetooth®.
Använd vissa appar på en smartphone
som ansluts via MirrorLink
TM, CarPlay® eller
Android Auto.
Inställningar

Konfigurera en personlig profil och/eller
konfigurera ljudet (balans, ljudmiljö etc.)
och visningsalternativ (språk, enheter, datum, tid
etc.).
Körning

Aktivera, stänga av eller konfigurera vissa bilfunktioner.
Navigering

Konfigurera navigeringen och välj
destination via MirrorLinkTM, CarPlay® eller
Android Auto.
Luftkonditionering
21,518,5

Hanterar olika inställningar av
temperaturen och luftflödet.

207
PEUGEOT Connect Radio
10Navigering

Konfigurera navigeringen och välj
destination via MirrorLinkTM, CarPlay® eller
Android Auto.
Luftkonditionering
21,518,5

Hanterar olika inställningar av
temperaturen och luftflödet.
Appar
Visa foton
För in ett USB-minne i USB-porten.
För att skydda systemet ska du inte
använda en USB-hubb.
Systemet kan läsa mappar och bildfiler i följande
format: .tiff ; .gif ; .jpg/jpeg ; .bmp ; .png.
Tryck på Applications för att visa
huvudsidan.
Tryck på "Photos".
Välj en mapp.
Välj en bild att visa.
Tryck på den här knappen för att visa information om fotot.
Tryck på bakåtpilen för att gå tillbaka en nivå.
Hantering av meddelanden
Tryck på Applications för att visa
huvudsidan.
Tryck på "SMS".
Välj fliken "SMS”.
Tryck på denna knapp för att välja visningsinställningar för meddelanden.
Tryck på denna knapp för att söka efter och välja en mottagare.
Välj fliken "Quick messages”.
Tryck på denna knapp för att välja
visningsinställningar för meddelanden.
Tryck på denna knapp för att skriva ett nytt meddelande.
Tryck på papperskorgen bredvid det valda meddelandet för att radera det.
Tryck på denna knapp bredvid det valda meddelandet för att visa den andra sidan.
Tryck på denna knapp för att ändra texten.
Tryck på denna knapp för att skriva ett nytt meddelande.
Tryck på papperskorgen för att ta bort meddelandet.
Radio
Välja en station
Tryck på Radio Media för att visa huvudsidan.
Tryck på en av knapparna för att utföra en automatisk sökning av radiostationer.
Eller
Flytta skjutreglaget upp eller ner för att
söka efter frekvenser manuellt.
Eller
Tryck på frekvensen.

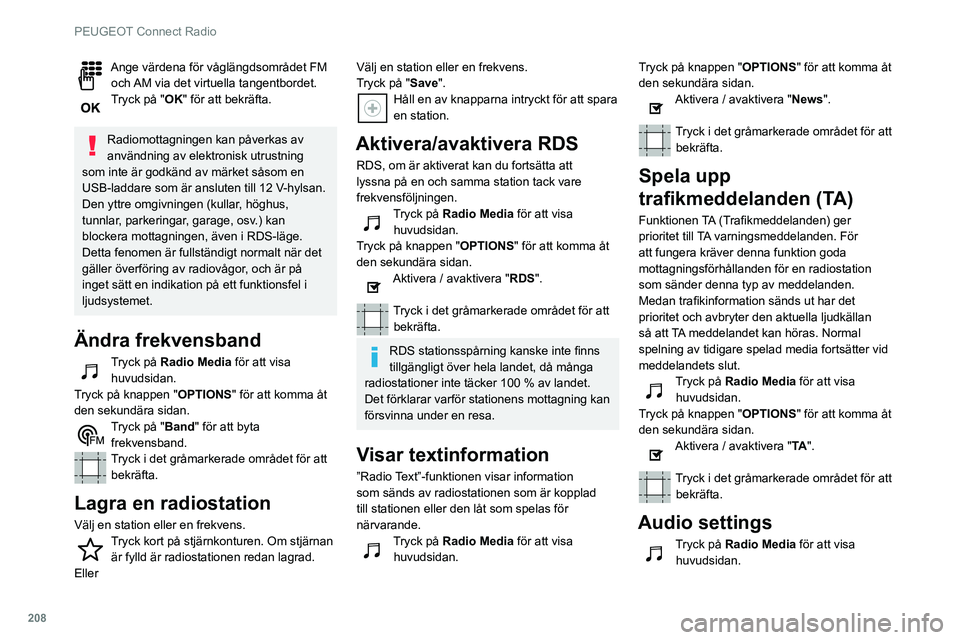

208
PEUGEOT Connect Radio
Ange värdena för våglängdsområdet FM och AM via det virtuella tangentbordet.
Tryck på "OK" för att bekräfta.
Radiomottagningen kan påverkas av
användning av elektronisk utrustning
som inte är godkänd av märket såsom en
USB-laddare som är ansluten till 12 V-hylsan.
Den yttre omgivningen (kullar, höghus,
tunnlar, parkeringar, garage, osv.) kan
blockera mottagningen, även i RDS-läge.
Detta fenomen är fullständigt normalt när det
gäller överföring av radiovågor, och är på
inget sätt en indikation på ett funktionsfel i
ljudsystemet.
Ändra frekvensband
Tryck på Radio Media för att visa huvudsidan.
Tryck på knappen "OPTIONS " för att komma åt
den sekundära sidan.
Tryck på "Band" för att byta frekvensband.
Tryck i det gråmarkerade området för att bekräfta.
Lagra en radiostation
Välj en station eller en frekvens.Tryck kort på stjärnkonturen. Om stjärnan är fylld är radiostationen redan lagrad.
Eller
Välj en station eller en frekvens.
Tryck på "Save".
Håll en av knapparna intryckt för att spara
en station.
Aktivera/avaktivera RDS
RDS, om är aktiverat kan du fortsätta att
lyssna på en och samma station tack vare
frekvensföljningen.
Tryck på Radio Media för att visa huvudsidan.
Tryck på knappen "OPTIONS " för att komma åt
den sekundära sidan.
Aktivera / avaktivera "RDS".
Tryck i det gråmarkerade området för att bekräfta.
RDS stationsspårning kanske inte finns
tillgängligt över hela landet, då många
radiostationer inte täcker 100 % av landet.
Det förklarar varför stationens mottagning kan
försvinna under en resa.
Visar textinformation
”Radio Text”-funktionen visar information
som sänds av radiostationen som är kopplad
till stationen eller den låt som spelas för
närvarande.
Tryck på Radio Media för att visa huvudsidan. Tryck på knappen "OPTIONS
" för att komma åt
den sekundära sidan.
Aktivera / avaktivera "News".
Tryck i det gråmarkerade området för att bekräfta.
Spela upp
trafikmeddelanden (TA)
Funktionen TA (Trafikmeddelanden) ger
prioritet till TA varningsmeddelanden. För
att fungera kräver denna funktion goda
mottagningsförhållanden för en radiostation
som sänder denna typ av meddelanden.
Medan trafikinformation sänds ut har det
prioritet och avbryter den aktuella ljudkällan
så att TA meddelandet kan höras. Normal
spelning av tidigare spelad media fortsätter vid
meddelandets slut.
Tryck på Radio Media för att visa huvudsidan.
Tryck på knappen "OPTIONS " för att komma åt
den sekundära sidan.
Aktivera / avaktivera "TA ".
Tryck i det gråmarkerade området för att
bekräfta.
Audio settings
Tryck på Radio Media för att visa huvudsidan.
