PEUGEOT 508 2021 Betriebsanleitungen (in German)

149
Fahrbetrieb
6Verhältnis zu den Fahrbahnmarkierungen
identifiziert.
Hierzu verwendet das System eine Kamera am
oberen Teil der Windschutzscheibe.
Diese Funktion ist besonders gut für Schnellstraßen
(Geschwindigkeiten über 70 km/h) geeignet.
Bei der ersten Warnstufe erhält der Fahrer die
Meldung „Seien Sie vorsichtig!“ in Verbindung mit
einem akustischen Signal.
Nach drei Warnungen der ersten Stufe löst das
System eine weitere Warnung mit der Meldung
„ Riskantes Fahren: legen Sie eine Pause ein“ in
Verbindung mit einem lauteren akustischen Signal
aus.
Unter bestimmten Fahrbedingungen (schlechte Fahrbahn oder starker Wind)
kann das System unabhängig von der
Aufmerksamkeit des Fahrers Warnungen
aussenden.
In folgenden Situationen kann das System gestört werden oder nicht funktionieren:
–

fehlende, abgenutzte, verdeckte (Schnee,

Schlamm) oder übereinander liegende
Fahrbahnmarkierungen (Baustellenbereiche);
–

geringer
Abstand zum vorausfahrenden
Fahrzeug (Fahrbahnmarkierungen werden nicht
erkannt);
–

enge, kurvenreiche Straßen.
Aktiver Spurhalteassistent
Weitere Informationen finden Sie in den allgemeinen Hinweisen zu
Fahrassistenzsystemen und Einparkhilfen.
Das System korrigiert die Fahrtrichtung des
Fahrzeugs, indem es den Fahrer warnt, sobald es
ein Risiko für das unbeabsichtigte Überfahren einer
Fahrbahnmarkierung oder eines Seitenstreifens
oder Standstreifens erkennt (je nach Ausführung).
Hierzu verwendet das System eine Kamera
am oberen Teil der Windschutzscheibe, die die
Fahrbahnmarkierungen auf der Fahrbahn und am
Fahrbahnrand identifiziert (je nach Ausführung).
Dieses System ist vor allem für den Einsatz auf
Autobahnen und Schnellstraßen geeignet.


Betriebsbedingungen
– Die Fahrzeuggeschwindigkeit beträgt zwischen 70
und 180 km/h.
–

Die Fahrbahn muss einen Mittelstreifen

aufweisen.
–

Der Fahrer muss das Lenkrad mit beiden Händen

halten.
–

Fahrtrichtungsanzeiger nicht aktiviert.
–


ESP-System aktiviert und funktionsbereit.
Das System unterstützt den Fahrer nur, wenn das Fahrzeug die Spur, auf der er
fährt, versehentlich zu verlassen droht. Es wirkt
weder auf Sicherheitsabstand, noch auf
Fahrzeuggeschwindigkeit oder Bremsen.
Der Fahrer muss unbedingt das Lenkrad mit
beiden Händen so halten, dass er jederzeit
eingreifen kann, sobald die gegebene Situation
es dem System nicht mehr erlaubt einzugreifen
(z. B. wenn kein Mittelstreifen mehr erkannt wird).
Funktionsweise
Sobald das System ein Risiko für das
unbeabsichtigte Überfahren einer erfassten
Fahrbahnmarkierung oder Fahrbahnbegrenzung
(z.
B. den Rasenrandstreifen) erkennt, nimmt es die
für die Rückkehr des Fahrzeugs in die ursprüngliche
Fahrspur erforderliche Korrektur vor.
Der Fahrer spürt dann eine Drehbewegung des
Lenkrads.
Diese Kontrollleuchte blinkt für die Dauer der Richtungskorrektur.
Der Fahrer kann die Korrektur verhindern, indem er das Lenkrad fest ergreift (z. B. im
Laufe eines Ausweichmanövers).
Die Korrektur wird sofort unterbrochen, sobald
die Fahrtrichtungsanzeiger aktiviert werden.

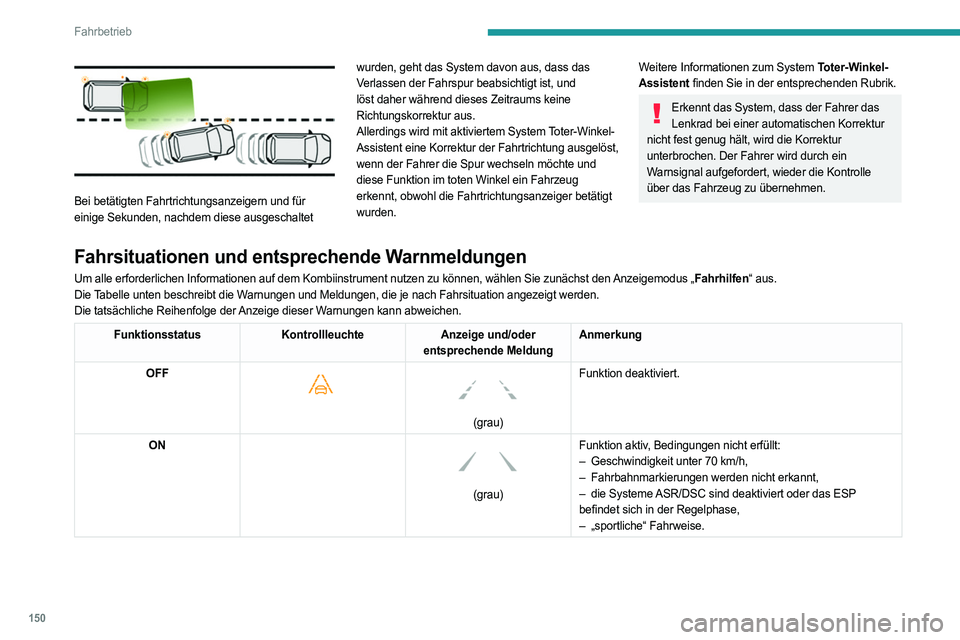

150
Fahrbetrieb

Bei betätigten Fahrtrichtungsanzeigern und für
einige Sekunden, nachdem diese ausgeschaltet wurden, geht das System davon aus, dass das
Verlassen der Fahrspur beabsichtigt ist, und
löst daher während dieses Zeitraums keine
Richtungskorrektur aus.
Allerdings wird mit aktiviertem System

T
oter-Winkel-
Assistent eine Korrektur der Fahrtrichtung ausgelöst,
wenn der Fahrer die Spur wechseln möchte und
diese Funktion im toten Winkel ein Fahrzeug
erkennt, obwohl die Fahrtrichtungsanzeiger betätigt
wurden.
Weitere Informationen zum System Toter-Winkel-
Assistent finden Sie in der entsprechenden Rubrik.
Erkennt das System, dass der Fahrer das Lenkrad bei einer automatischen Korrektur
nicht fest genug hält, wird die Korrektur
unterbrochen. Der Fahrer wird durch ein
Warnsignal aufgefordert, wieder die Kontrolle
über das Fahrzeug zu übernehmen.
Fahrsituationen und entsprechende Warnmeldungen
Um alle erforderlichen Informationen auf dem Kombiinstrument nutzen zu k\
önnen, wählen Sie zunächst den Anzeigemodus „Fahrhilfen“ aus.
Die Tabelle unten beschreibt die Warnungen und Meldungen, die je nach Fahrsituation angezeigt werden.
Die tatsächliche Reihenfolge der Anzeige dieser Warnungen kann abweichen.
Funktionsstatus KontrollleuchteAnzeige und/oder
entsprechende Meldung Anmerkung
OFF


(grau)
Funktion deaktiviert.
ON

(grau) Funktion aktiv, Bedingungen nicht erfüllt:
–

Geschwindigkeit unter 70
km/h,
–
Fahrbahnmarkierungen werden nicht erkannt,
–
die Systeme ASR/DSC sind deaktiviert oder das ESP
befindet sich in der Regelphase,
–

„sportliche“ Fahrweise.

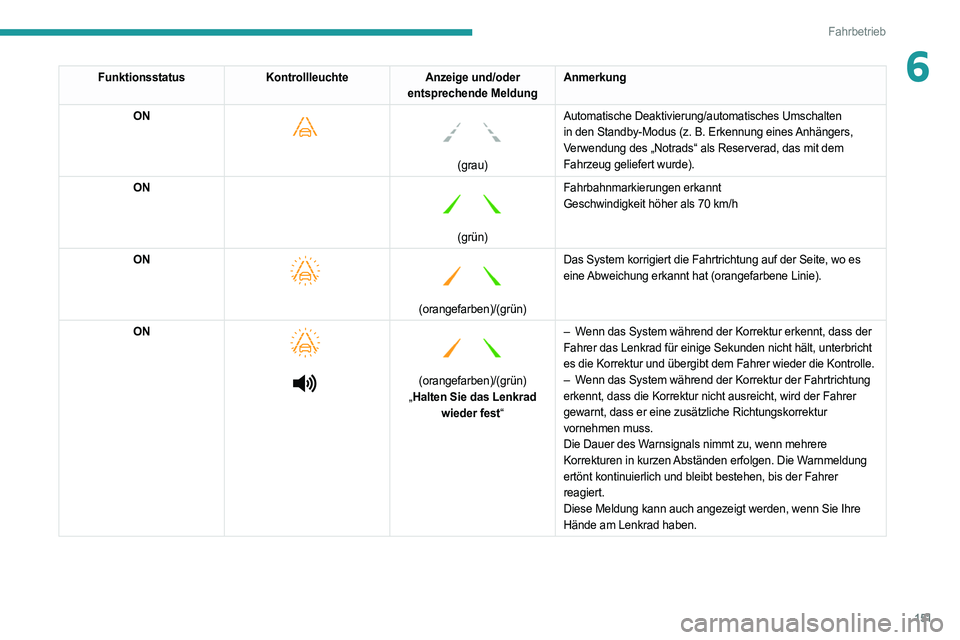

151
Fahrbetrieb
6FunktionsstatusKontrollleuchteAnzeige und/oder
entsprechende Meldung Anmerkung
ON


(grau)
Automatische Deaktivierung/automatisches Umschalten
in den Standby-Modus (z.
B. Erkennung eines Anhängers,
Verwendung des „Notrads“ als Reserverad, das mit dem
Fahrzeug geliefert wurde).
ON

(grün) Fahrbahnmarkierungen erkannt
Geschwindigkeit höher als 70
km/h
ON

(orangefarben)/(grün)
Das System korrigiert die Fahrtrichtung auf der Seite, wo es
eine Abweichung erkannt hat (orangefarbene Linie).
ON




(orangefarben)/(grün)
„ Halten Sie das Lenkrad
wieder fest“ –

W
enn das System während der Korrektur erkennt, dass der
Fahrer das Lenkrad für einige Sekunden nicht hält, unterbricht
es die Korrektur und übergibt dem Fahrer wieder die Kontrolle.
– W enn das System während der Korrektur der Fahrtrichtung
erkennt, dass die Korrektur nicht ausreicht, wird der Fahrer
gewarnt, dass er eine zusätzliche Richtungskorrektur
vornehmen muss.
Die Dauer des Warnsignals nimmt zu, wenn mehrere
Korrekturen in kurzen Abständen erfolgen. Die Warnmeldung
ertönt kontinuierlich und bleibt bestehen, bis der Fahrer
reagiert.
Diese Meldung kann auch angezeigt werden, wenn Sie Ihre
Hände am Lenkrad haben.

152
Fahrbetrieb

Die Warnung erfolgt über eine konstant
aufleuchtende Kontrollleuchte im Außenspiegel auf
der betroffenen Seite:
– umgehend, wenn das eigene Fahrzeug überholt
wird;
– nach ca. einer Sekunde, wenn man ein Fahrzeug
langsam überholt.
Aktivierung/Deaktivierung
Wird über das Menü Fahrbeleuchtung/ Fahrzeug auf dem Touchscreen eingestellt.
Beim Starten des Fahrzeugs leuchtet die
Warnleuchte in jedem Außenspiegel auf, um
anzuzeigen, dass das System aktiviert ist.
Der Status des Systems wird beim Ausschalten der
Zündung gespeichert.
Das System wird beim Abschleppen mit einer von PEUGEOT zugelassenen
Abschleppvorrichtung automatisch deaktiviert.
Betriebsbedingungen
– Alle Fahrzeuge fahren in derselben Richtung und
auf angrenzenden Fahrspuren.
– Die Fahrzeuggeschwindigkeit beträgt zwischen
12 und 140 km/h (Versionen ohne Park Assist oder

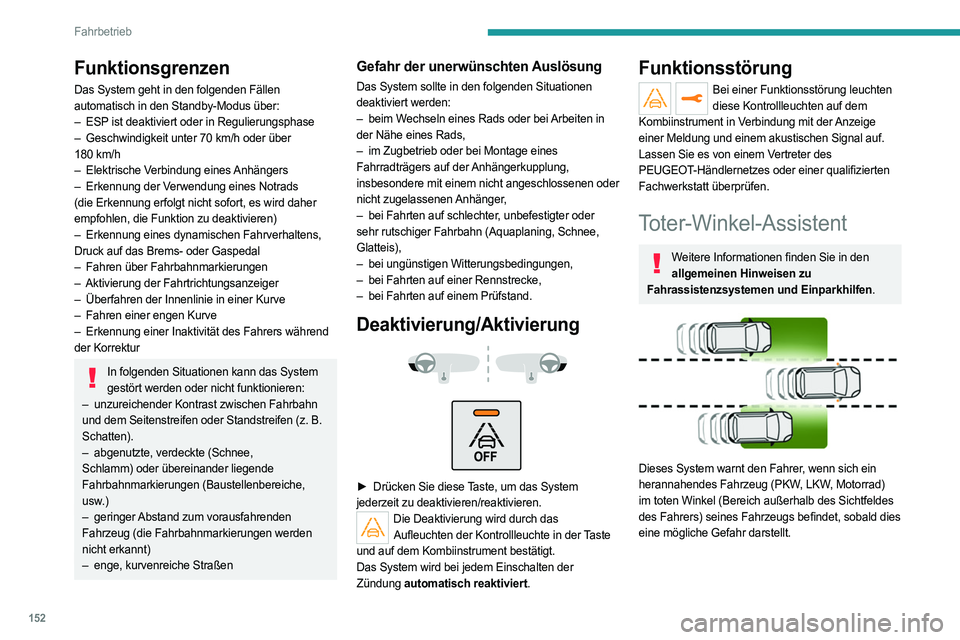

Funktionsgrenzen
Das System geht in den folgenden Fällen
automatisch in den Standby-Modus über:
–

ESP
ist deaktiviert oder in Regulierungsphase
–

Geschwindigkeit unter 70
km/h oder über
180
km/h
–

Elektrische V
erbindung eines Anhängers
–

Erkennung der V
erwendung eines Notrads
(die Erkennung erfolgt nicht sofort, es wird daher
empfohlen, die Funktion zu deaktivieren)
–

Erkennung eines dynamischen Fahrverhaltens,

Druck auf das Brems- oder Gaspedal
–

Fahren über Fahrbahnmarkierungen
–


Aktivierung der Fahrtrichtungsanzeiger
–


Überfahren der Innenlinie in einer Kurve
–


Fahren einer engen Kurve
–


Erkennung einer Inaktivität des Fahrers während

der Korrektur
In folgenden Situationen kann das System gestört werden oder nicht funktionieren:
–

unzureichender Kontrast zwischen Fahrbahn

und dem Seitenstreifen oder Standstreifen (z.
B.
Schatten).
–

abgenutzte, verdeckte (Schnee,

Schlamm) oder übereinander liegende
Fahrbahnmarkierungen (Baustellenbereiche,
usw.)
–

geringer
Abstand zum vorausfahrenden
Fahrzeug (die Fahrbahnmarkierungen werden
nicht erkannt)
–

enge, kurvenreiche Straßen
Gefahr der unerwünschten Auslösung
Das System sollte in den folgenden Situationen
deaktiviert werden:
–
beim W
echseln eines Rads oder bei Arbeiten in
der Nähe eines Rads,
–

im Zugbetrieb oder bei Montage eines

Fahrradträgers auf der Anhängerkupplung,
insbesondere mit einem nicht angeschlossenen oder
nicht zugelassenen Anhänger,
–

bei Fahrten auf schlechter
, unbefestigter oder
sehr rutschiger Fahrbahn (Aquaplaning, Schnee,
Glatteis),
–

bei ungünstigen Witterungsbedingungen,
–


bei Fahrten auf einer Rennstrecke,
–


bei Fahrten auf einem Prüfstand.
Deaktivierung/Aktivierung



► Drücken Sie diese Taste, um das System
jederzeit zu deaktivieren/reaktivieren.
Die Deaktivierung wird durch das Aufleuchten der Kontrollleuchte in der Taste
und auf dem Kombiinstrument bestätigt.
Das System wird bei jedem Einschalten der
Zündung automatisch reaktiviert.
Funktionsstörung
Bei einer Funktionsstörung leuchten
diese Kontrollleuchten auf dem
Kombiinstrument in Verbindung mit der Anzeige
einer Meldung und einem akustischen Signal auf.
Lassen Sie es von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Toter-Winkel-Assistent
Weitere Informationen finden Sie in den allgemeinen Hinweisen zu
Fahrassistenzsystemen und Einparkhilfen.


Dieses System warnt den Fahrer, wenn sich ein
herannahendes Fahrzeug (PKW, LKW, Motorrad)
im toten Winkel (Bereich außerhalb des Sichtfeldes
des Fahrers) seines Fahrzeugs befindet, sobald dies
eine mögliche Gefahr darstellt.

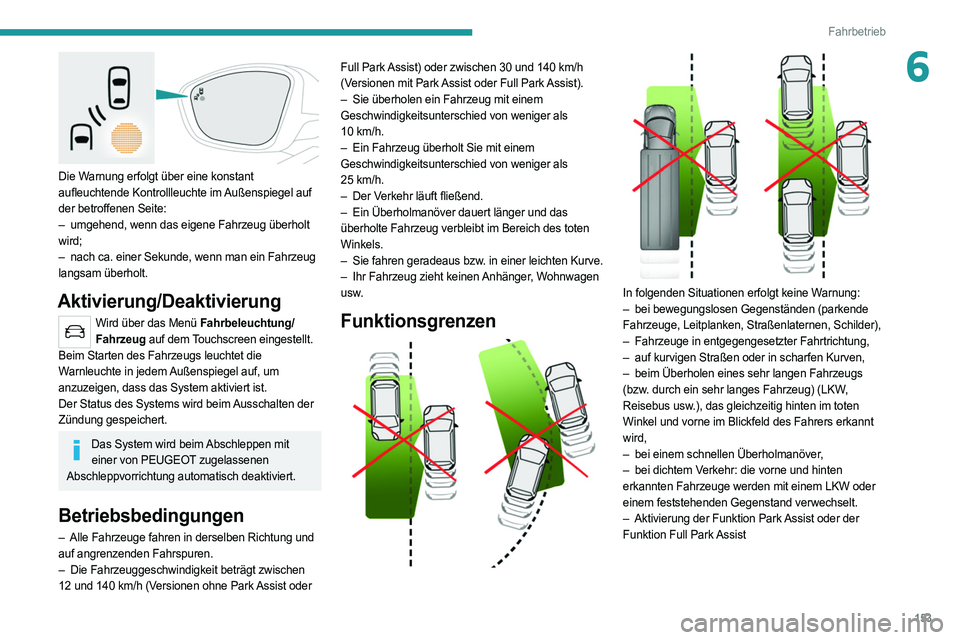

153
Fahrbetrieb
6

Die Warnung erfolgt über eine konstant
aufleuchtende Kontrollleuchte im Außenspiegel auf
der betroffenen Seite:
–
umgehend, wenn das eigene Fahrzeug überholt

wird;
–

nach ca. einer Sekunde, wenn man ein Fahrzeug

langsam überholt.
Aktivierung/Deaktivierung
Wird über das Menü Fahrbeleuchtung/ Fahrzeug auf dem Touchscreen eingestellt.
Beim Starten des Fahrzeugs leuchtet die
Warnleuchte in jedem Außenspiegel auf, um
anzuzeigen, dass das System aktiviert ist.
Der Status des Systems wird beim Ausschalten der
Zündung gespeichert.
Das System wird beim Abschleppen mit einer von PEUGEOT zugelassenen
Abschleppvorrichtung automatisch deaktiviert.
Betriebsbedingungen
– Alle Fahrzeuge fahren in derselben Richtung und
auf angrenzenden Fahrspuren.
–

Die Fahrzeuggeschwindigkeit beträgt zwischen

12 und 140
km/h (Versionen ohne Park Assist oder Full Park Assist) oder zwischen 30 und 140
km/h
(Versionen mit Park Assist oder Full Park Assist).
–
Sie überholen ein Fahrzeug mit einem

Geschwindigkeitsunterschied von weniger als
10 km/h.
–
Ein Fahrzeug überholt Sie mit einem

Geschwindigkeitsunterschied von weniger als
25 km/h.
–
Der V
erkehr läuft fließend.
–
Ein Überholmanöver dauert länger und das

überholte Fahrzeug verbleibt im Bereich des toten
Winkels.
–
Sie fahren geradeaus bzw
. in einer leichten Kurve.
–
Ihr Fahrzeug zieht keinen
Anhänger, Wohnwagen
usw.
Funktionsgrenzen



In folgenden Situationen erfolgt keine Warnung:
– bei bewegungslosen Gegenständen (parkende
Fahrzeuge, Leitplanken, Straßenlaternen, Schilder),
–

Fahrzeuge in entgegengesetzter Fahrtrichtung,
–


auf kurvigen Straßen oder in scharfen Kurven,
–


beim Überholen eines sehr langen Fahrzeugs

(bzw. durch ein sehr langes Fahrzeug) (LKW,
Reisebus usw.), das gleichzeitig hinten im toten
Winkel und vorne im Blickfeld des Fahrers erkannt
wird,
–

bei einem schnellen Überholmanöver
,
–

bei dichtem V
erkehr: die vorne und hinten
erkannten Fahrzeuge werden mit einem LKW oder
einem feststehenden Gegenstand verwechselt.
–

Aktivierung der Funktion Park
Assist oder der
Funktion Full Park Assist

154
Fahrbetrieb
Der Abstand wird durch ein unterbrochenes
akustisches Signal angegeben, das in immer
schnellerer Folge ertönt, je mehr sich das Fahrzeug
dem Hindernis nähert.
Wenn der Abstand zwischen Fahrzeug und
Hindernis weniger als 30 Zentimeter beträgt, wird ein
Dauerton ausgegeben.
Durch die Klangwiedergabe über den jeweiligen
Lautsprecher (rechts oder links) kann der Fahrer
feststellen, auf welcher Seite sich das Hindernis
befindet.
Einstellung des akustischen SignalsBei Ausführungen mit PEUGEOT Connect Radio oder PEUGEOT
Connect Nav wird durch Drücken dieser Taste
das Fenster zur Einstellung der Lautstärke des
akustischen Signals geöffnet.
Grafische Darstellung

Diese ergänzt, unabhängig von der Fahrtrichtung
des Fahrzeugs, das akustische Signal durch
Anzeige von Balken auf dem Bildschirm, die
den Abstand zwischen dem Hindernis und dem

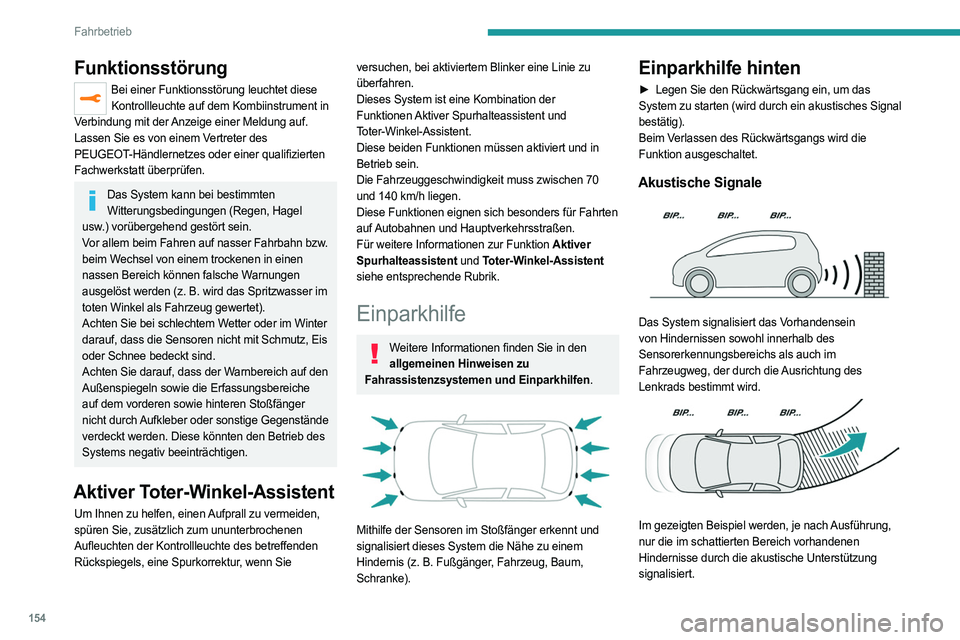

Funktionsstörung
Bei einer Funktionsstörung leuchtet diese Kontrollleuchte auf dem Kombiinstrument in
Verbindung mit der Anzeige einer Meldung auf.
Lassen Sie es von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Das System kann bei bestimmten Witterungsbedingungen (Regen, Hagel
usw.) vorübergehend gestört sein.
Vor allem beim Fahren auf nasser Fahrbahn bzw.
beim Wechsel von einem trockenen in einen
nassen Bereich können falsche Warnungen
ausgelöst werden (z.
B. wird das Spritzwasser im
toten Winkel als Fahrzeug gewertet).
Achten Sie bei schlechtem Wetter oder im Winter
darauf, dass die Sensoren nicht mit Schmutz, Eis
oder Schnee bedeckt sind.
Achten Sie darauf, dass der Warnbereich auf den
Außenspiegeln sowie die Erfassungsbereiche
auf dem vorderen sowie hinteren Stoßfänger
nicht durch Aufkleber oder sonstige Gegenstände
verdeckt werden. Diese könnten den Betrieb des
Systems negativ beeinträchtigen.
Aktiver Toter-Winkel-Assistent
Um Ihnen zu helfen, einen Aufprall zu vermeiden,
spüren Sie, zusätzlich zum ununterbrochenen
Aufleuchten der Kontrollleuchte des betreffenden
Rückspiegels, eine Spurkorrektur, wenn Sie
versuchen, bei aktiviertem Blinker eine Linie zu
überfahren.
Dieses System ist eine Kombination der
Funktionen Aktiver Spurhalteassistent und
Toter-Winkel-Assistent.
Diese beiden Funktionen müssen aktiviert und in
Betrieb sein.
Die Fahrzeuggeschwindigkeit muss zwischen 70
und 140
km/h liegen.
Diese Funktionen eignen sich besonders für Fahrten
auf Autobahnen und Hauptverkehrsstraßen.
Für weitere Informationen zur Funktion Aktiver
Spurhalteassistent und Toter-Winkel-Assistent
siehe entsprechende Rubrik.
Einparkhilfe
Weitere Informationen finden Sie in den allgemeinen Hinweisen zu
Fahrassistenzsystemen und Einparkhilfen.


Mithilfe der Sensoren im Stoßfänger erkennt und
signalisiert dieses System die Nähe zu einem
Hindernis (z.
B. Fußgänger, Fahrzeug, Baum,
Schranke).
Einparkhilfe hinten
► Legen Sie den Rückwärtsgang ein, um das
System zu starten (wird durch ein akustisches Signal
bestätig).
Beim Verlassen des Rückwärtsgangs wird die
Funktion ausgeschaltet.
Akustische Signale

Das System signalisiert das Vorhandensein
von Hindernissen sowohl innerhalb des
Sensorerkennungsbereichs als auch im
Fahrzeugweg, der durch die Ausrichtung des
Lenkrads bestimmt wird.


Im gezeigten Beispiel werden, je nach Ausführung,
nur die im schattierten Bereich vorhandenen
Hindernisse durch die akustische Unterstützung
signalisiert.

155
Fahrbetrieb

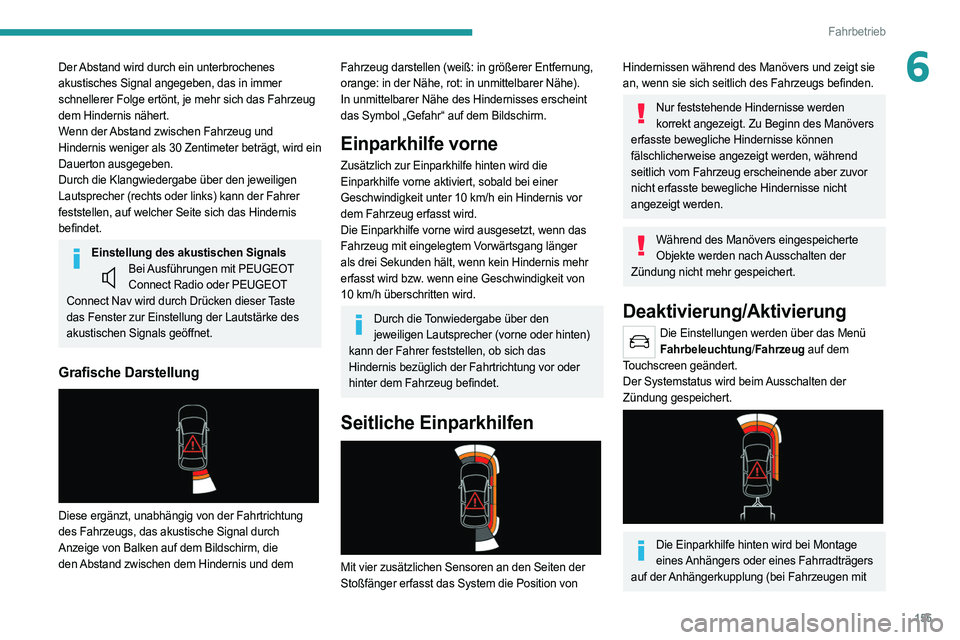

6Der Abstand wird durch ein unterbrochenes
akustisches Signal angegeben, das in immer
schnellerer Folge ertönt, je mehr sich das Fahrzeug
dem Hindernis nähert.
Wenn der Abstand zwischen Fahrzeug und
Hindernis weniger als 30 Zentimeter beträgt, wird ein
Dauerton ausgegeben.
Durch die Klangwiedergabe über den jeweiligen
Lautsprecher (rechts oder links) kann der Fahrer
feststellen, auf welcher Seite sich das Hindernis
befindet.
Einstellung des akustischen SignalsBei Ausführungen mit PEUGEOT Connect Radio oder PEUGEOT
Connect Nav wird durch Drücken dieser Taste
das Fenster zur Einstellung der Lautstärke des
akustischen Signals geöffnet.
Grafische Darstellung

Diese ergänzt, unabhängig von der Fahrtrichtung
des Fahrzeugs, das akustische Signal durch
Anzeige von Balken auf dem Bildschirm, die
den Abstand zwischen dem Hindernis und dem
Fahrzeug darstellen (weiß: in größerer Entfernung,
orange: in der Nähe, rot: in unmittelbarer Nähe).
In unmittelbarer Nähe des Hindernisses erscheint
das Symbol „Gefahr“ auf dem Bildschirm.
Einparkhilfe vorne
Zusätzlich zur Einparkhilfe hinten wird die
Einparkhilfe vorne aktiviert, sobald bei einer
Geschwindigkeit unter 10
km/h ein Hindernis vor
dem Fahrzeug erfasst wird.
Die Einparkhilfe vorne wird ausgesetzt, wenn das
Fahrzeug mit eingelegtem Vorwärtsgang länger
als drei Sekunden hält, wenn kein Hindernis mehr
erfasst wird bzw. wenn eine Geschwindigkeit von
10
km/h überschritten wird.
Durch die Tonwiedergabe über den jeweiligen Lautsprecher (vorne oder hinten)
kann der Fahrer feststellen, ob sich das
Hindernis bezüglich der Fahrtrichtung vor oder
hinter dem Fahrzeug befindet.
Seitliche Einparkhilfen

Mit vier zusätzlichen Sensoren an den Seiten der
Stoßfänger erfasst das System die Position von
Hindernissen während des Manövers und zeigt sie
an, wenn sie sich seitlich des Fahrzeugs befinden.
Nur feststehende Hindernisse werden korrekt angezeigt. Zu Beginn des Manövers
erfasste bewegliche Hindernisse können
fälschlicherweise angezeigt werden, während
seitlich vom Fahrzeug erscheinende aber zuvor
nicht erfasste bewegliche Hindernisse nicht
angezeigt werden.
Während des Manövers eingespeicherte Objekte werden nach Ausschalten der
Zündung nicht mehr gespeichert.
Deaktivierung/Aktivierung
Die Einstellungen werden über das Menü Fahrbeleuchtung/ Fahrzeug auf dem
Touchscreen geändert.
Der Systemstatus wird beim Ausschalten der
Zündung gespeichert.


Die Einparkhilfe hinten wird bei Montage eines Anhängers oder eines Fahrradträgers
auf der Anhängerkupplung (bei Fahrzeugen mit

156
Fahrbetrieb
Von oben wird ein Bild dessen rekonstruiert, was
sich in der näheren Umgebung des Fahrzeugs
befindet (dargestellt zwischen den Ecken); dies
erfolgt in Echtzeit im Laufe des Manövers.
Dadurch kann die Ausrichtung Ihres Fahrzeugs
beim Einparken vereinfacht und jedes Hindernis in
der Nähe sichtbar gemacht werden. Diese Ansicht
verschwindet automatisch, wenn das Fahrzeug zu
lange still steht.
Mit Visiopark 2 wird das Bild mithilfe von zwei
Kameras erzeugt, sowohl beim Vorwärts-, als auch
beim Rückwärtsfahren.
Bei aktivierter Funktion kann es sein, dass die
Draufsicht nicht angezeigt wird. Wenn das System
bei fahrendem Fahrzeug aktiviert wird, kann die
Draufsicht vollständig angezeigt werden.
Visiopark 1
Rückansicht

Um die Kamera in der Nähe der
Kennzeichenleuchten zu aktivieren, legen Sie den

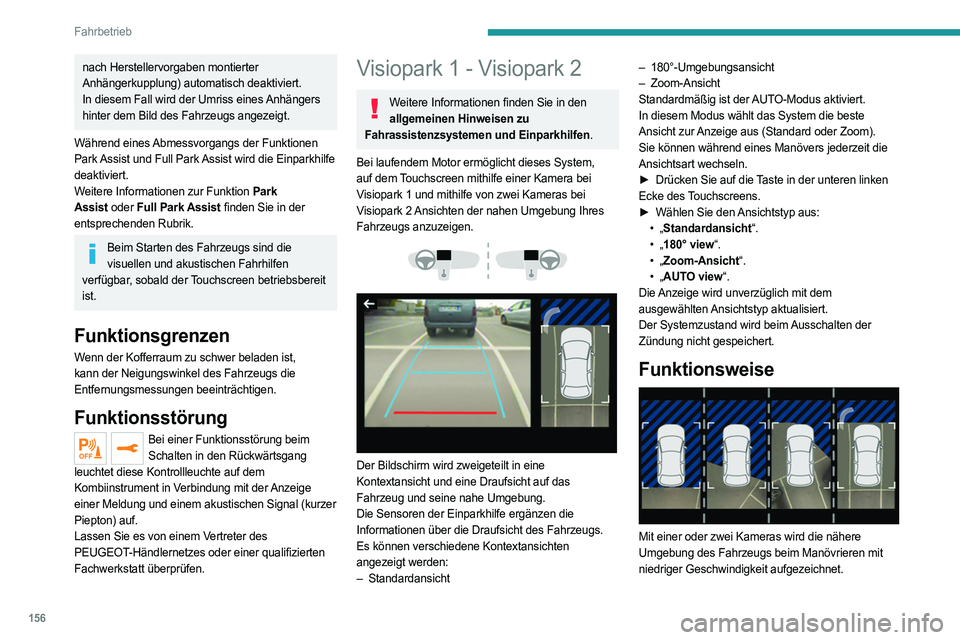

nach Herstellervorgaben montierter
Anhängerkupplung) automatisch deaktiviert.
In diesem Fall wird der Umriss eines Anhängers
hinter dem Bild des Fahrzeugs angezeigt.
Während eines Abmessvorgangs der Funktionen
Park Assist und Full Park Assist wird die Einparkhilfe
deaktiviert.
Weitere Informationen zur Funktion Park
Assist oder Full Park Assist finden Sie in der
entsprechenden Rubrik.
Beim Starten des Fahrzeugs sind die visuellen und akustischen Fahrhilfen
verfügbar, sobald der Touchscreen betriebsbereit
ist.
Funktionsgrenzen
Wenn der Kofferraum zu schwer beladen ist,
kann der Neigungswinkel des Fahrzeugs die
Entfernungsmessungen beeinträchtigen.
Funktionsstörung
Bei einer Funktionsstörung beim Schalten in den Rückwärtsgang
leuchtet diese Kontrollleuchte auf dem
Kombiinstrument in Verbindung mit der Anzeige
einer Meldung und einem akustischen Signal (kurzer
Piepton) auf.
Lassen Sie es von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Visiopark 1 - Visiopark 2
Weitere Informationen finden Sie in den allgemeinen Hinweisen zu
Fahrassistenzsystemen und Einparkhilfen.
Bei laufendem Motor ermöglicht dieses System,
auf dem Touchscreen mithilfe einer Kamera bei
Visiopark 1 und mithilfe von zwei Kameras bei
Visiopark 2 Ansichten der nahen Umgebung Ihres
Fahrzeugs anzuzeigen.




Der Bildschirm wird zweigeteilt in eine
Kontextansicht und eine Draufsicht auf das
Fahrzeug und seine nahe Umgebung.
Die Sensoren der Einparkhilfe ergänzen die
Informationen über die Draufsicht des Fahrzeugs.
Es können verschiedene Kontextansichten
angezeigt werden:
– Standardansicht –
180°-Umgebungsansicht
– Zoom-Ansicht
Standardmäßig ist der AUTO-Modus aktiviert.
In diesem Modus wählt das System die beste
Ansicht zur Anzeige aus (Standard oder Zoom).
Sie können während eines Manövers jederzeit die
Ansichtsart wechseln.
►
Drücken Sie auf die
Taste in der unteren linken
Ecke des Touchscreens.
►
Wählen Sie den
Ansichtstyp aus:
• „Standardansicht“.
• „180° view“.
• „Zoom-Ansicht“.
• „AUTO view“.
Die Anzeige wird unverzüglich mit dem
ausgewählten Ansichtstyp aktualisiert.
Der Systemzustand wird beim Ausschalten der
Zündung nicht gespeichert.
Funktionsweise

Mit einer oder zwei Kameras wird die nähere
Umgebung des Fahrzeugs beim Manövrieren mit
niedriger Geschwindigkeit aufgezeichnet.

157
Fahrbetrieb

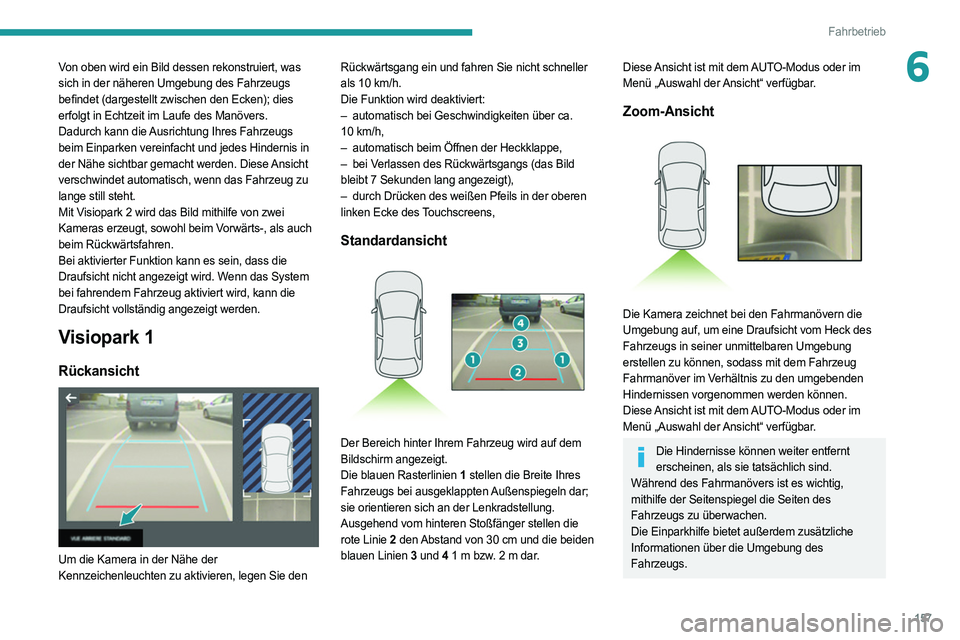

6Von oben wird ein Bild dessen rekonstruiert, was
sich in der näheren Umgebung des Fahrzeugs
befindet (dargestellt zwischen den Ecken); dies
erfolgt in Echtzeit im Laufe des Manövers.
Dadurch kann die Ausrichtung Ihres Fahrzeugs
beim Einparken vereinfacht und jedes Hindernis in
der Nähe sichtbar gemacht werden. Diese Ansicht
verschwindet automatisch, wenn das Fahrzeug zu
lange still steht.
Mit Visiopark 2 wird das Bild mithilfe von zwei
Kameras erzeugt, sowohl beim Vorwärts-, als auch
beim Rückwärtsfahren.
Bei aktivierter Funktion kann es sein, dass die
Draufsicht nicht angezeigt wird. Wenn das System
bei fahrendem Fahrzeug aktiviert wird, kann die
Draufsicht vollständig angezeigt werden.
Visiopark 1
Rückansicht

Um die Kamera in der Nähe der
Kennzeichenleuchten zu aktivieren, legen Sie den Rückwärtsgang ein und fahren Sie nicht schneller
als 10
km/h.
Die Funktion wird deaktiviert:
–
automatisch bei Geschwindigkeiten über ca.

10 km/h,
–
automatisch beim Öffnen der Heckklappe,
–

bei V
erlassen des Rückwärtsgangs (das Bild
bleibt 7 Sekunden lang angezeigt),
–
durch Drücken des weißen Pfeils in der oberen

linken Ecke des Touchscreens,
Standardansicht

Der Bereich hinter Ihrem Fahrzeug wird auf dem
Bildschirm angezeigt.
Die blauen Rasterlinien 1 stellen die Breite Ihres
Fahrzeugs bei ausgeklappten Außenspiegeln dar;
sie orientieren sich an der Lenkradstellung.
Ausgehend vom hinteren Stoßfänger stellen die
rote Linie 2 den Abstand von 30
cm und die beiden
blauen Linien 3 und 4 1
m bzw. 2 m dar.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Zoom-Ansicht

Die Kamera zeichnet bei den Fahrmanövern die
Umgebung auf, um eine Draufsicht vom Heck des
Fahrzeugs in seiner unmittelbaren Umgebung
erstellen zu können, sodass mit dem Fahrzeug
Fahrmanöver im Verhältnis zu den umgebenden
Hindernissen vorgenommen werden können.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Die Hindernisse können weiter entfernt erscheinen, als sie tatsächlich sind.
Während des Fahrmanövers ist es wichtig,
mithilfe der Seitenspiegel die Seiten des
Fahrzeugs zu überwachen.
Die Einparkhilfe bietet außerdem zusätzliche
Informationen über die Umgebung des
Fahrzeugs.

158
Fahrbetrieb
– durch Drücken des weißen Pfeils in der oberen
linken Ecke des Touchscreens,
Im Fall des Anbringens eines Anhängers oder eines Fahrradträgers am Kugelkopf
verdunkelt sich der Bereich hinter dem Fahrzeug
auf der Draufsicht.
Die Umgebung wird ausschließlich von der
vorderen Kamera rekonstruiert.
Die Rückansichten sind denen für die Funktion
Visiopark 1 beschriebenen ähnlich.
Weitere Informationen zur Funktion Visiopark 1
finden Sie im entsprechenden Abschnitt.
Vorder- und Rückansichten

Bei laufendem Motor und einer Geschwindigkeit von weniger als 20 km/h
erfolgt die Aktivierung der Funktion über das Menü
Fahrbeleuchtung/Fahrzeug auf dem Touchscreen:
► Wählen Sie „Visuelle Einparkhilfe“ aus.
Der AUTO-Modus wird standardmäßig angezeigt,
mit der Vorderansicht, wenn der die Gangschaltung
Modus AUTO

Dieser Modus ist standardmäßig aktiviert.
Mithilfe der Sensoren im hinteren Stoßfänger kann
während eines Manövers, bei Annäherung an ein
Hindernis in Höhe der roten Linie (weniger als
30
cm) die Ansicht automatisch von der Rückansicht
(Standard) zur Draufsicht (Zoom) wechseln.
180°-Umgebungsansicht

Durch die 180°-Umgebungsansicht kann im
Rückwärtsgang aus einer Parklücke ausgeparkt
werden und dabei das

Annähern
von Radfahrern,
anderen Fahrzeugen oder Fußgängern
vorausgesehen werden.
Diese Ansicht wird nicht empfohlen, um ein
vollständiges Fahrmanöver vorzunehmen.
Sie umfasst drei Bereich: links A , Mitte B und rechts
C .
Diese Ansicht ist nur über das Menü „Auswahl der
Ansicht“ verfügbar.
Visiopark 2
Das Fahrzeug verfügt vorne über eine Kamera im
Kühlergrill und hinten über eine Kamera in der Nähe
der Kennzeichenleuchten.
Mithilfe dieser Kameras kann das System die
unmittelbare Umgebung des Fahrzeugs auf dem
Touchscreen anzeigen, indem es Ansichten hinter
dem Fahrzeug anbietet (Rückansicht), wenn der
Rückwärtsgang eingelegt ist, und Ansichten vor dem
Fahrzeug (Vorderansicht), wenn der Leerlauf oder
ein Gang eingelegt ist.
Rückansicht

Beim Einlegen des Rückwärtsgangs wird die
Funktion automatisch aktiviert.
Die Funktion wird deaktiviert:
–

automatisch bei Geschwindigkeiten über ca.

10
km/h,
–

bei V
erlassen des Rückwärtsgangs (das Bild der
Rückansicht wird für etwa 7
Sekunden durch die
Vorderansicht ersetzt).
