139
Körning

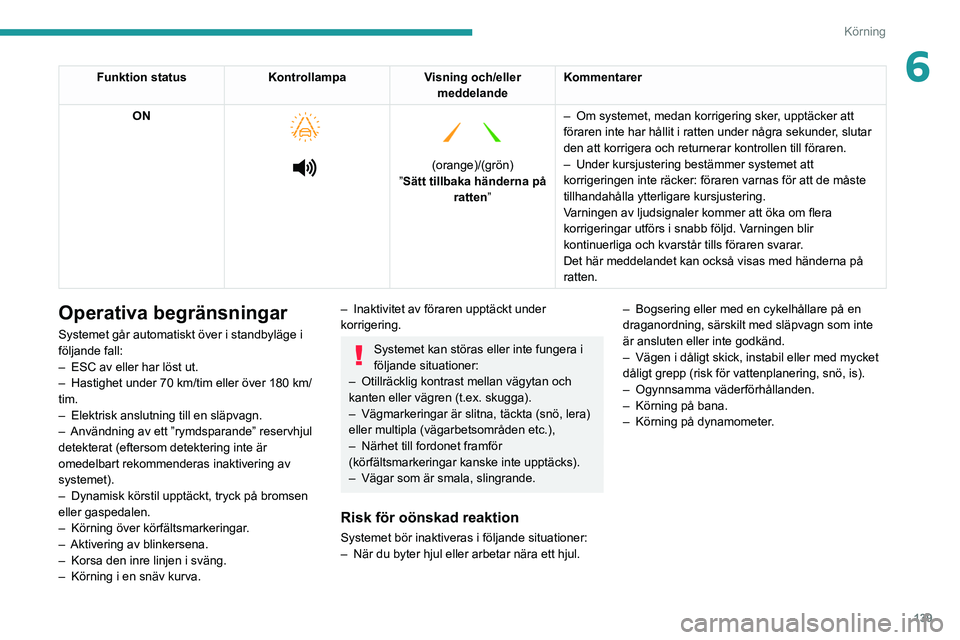

6Funktion statusKontrollampaVisning och/eller
meddelande Kommentarer
ON





(orange)/(grön)
”Sätt tillbaka händerna på ratten” –

Om systemet, medan korrigering sker
, upptäcker att
föraren inte har hållit i ratten under några sekunder, slutar
den att korrigera och returnerar kontrollen till föraren.
– Under kursjustering bestämmer systemet att
korrigeringen inte räcker: föraren varnas för att de måste
tillhandahålla ytterligare kursjustering.
V
arningen av ljudsignaler kommer att öka om flera
korrigeringar utförs i snabb följd. Varningen blir
kontinuerliga och kvarstår tills föraren svarar.
Det här meddelandet kan också visas med händerna på
ratten.
Operativa begränsningar
Systemet går automatiskt över i standbyläge i
följande fall:
–

ESC av eller har löst ut.
–


Hastighet under 70 km/tim eller över 180 km/
tim.
–


Elektrisk anslutning till en släpvagn.
–


Användning av ett ”rymdsparande” reservhjul
detekterat (eftersom detektering inte är
omedelbart rekommenderas inaktivering av
systemet).
–


Dynamisk körstil upptäckt, tryck på bromsen
eller gaspedalen.
–


Körning över körfältsmarkeringar
.
–

Aktivering
av blinkersena.
–

Korsa den inre linjen i sväng.
–


Körning i en snäv kurva.
– Inaktivitet av föraren upptäckt under
korrigering.
Systemet kan störas eller inte fungera i
följande situationer:
–

Otillräcklig kontrast mellan vägytan och
kanten eller vägren (t.ex. skugga).
–


Vägmarkeringar är slitna, täckta (snö, lera)
eller multipla (vägarbetsområden etc.),
–


Närhet till fordonet framför
(körfältsmarkeringar kanske inte upptäcks).
–


Vägar som är smala, slingrande.
Risk för oönskad reaktion
Systemet bör inaktiveras i följande situationer:
– När du byter hjul eller arbetar nära ett hjul. –

Bogsering eller med en cykelhållare på en
draganordning, särskilt med släpvagn som inte
är ansluten eller inte godkänd.
–

Vägen i dåligt skick, instabil eller med mycket
dåligt grepp (risk för vattenplanering, snö, is).
–

Ogynnsamma väderförhållanden.
–

Körning på bana.
–

Körning på dynamometer
.

140
Körning

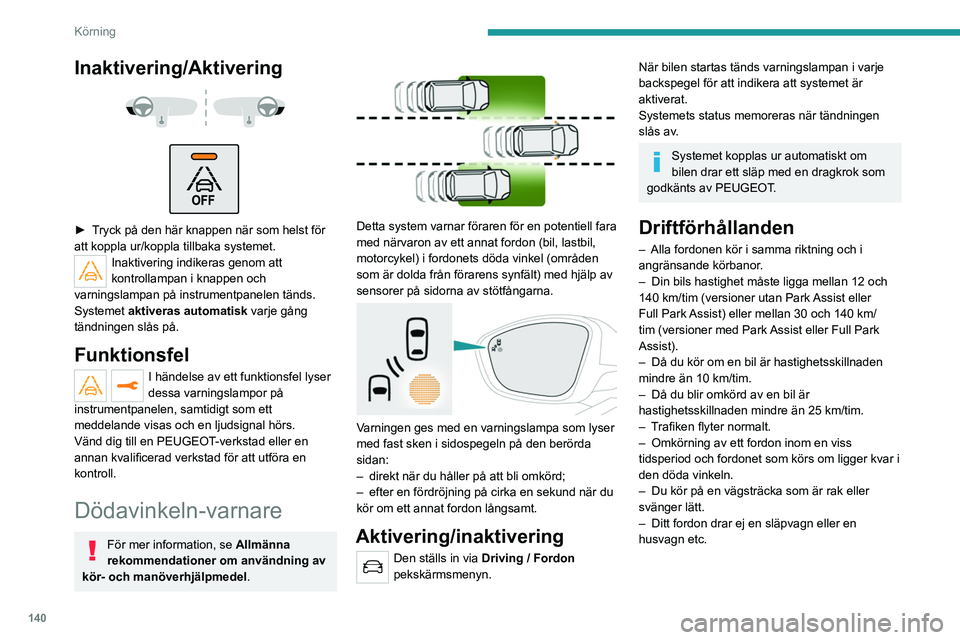

Inaktivering/Aktivering



► Tryck på den här knappen när som helst för
att koppla ur/koppla tillbaka systemet.
Inaktivering indikeras genom att
kontrollampan i knappen och
varningslampan på instrumentpanelen tänds.
Systemet aktiveras automatisk varje gång
tändningen slås på.
Funktionsfel
I händelse av ett funktionsfel lyser
dessa varningslampor på
instrumentpanelen, samtidigt som ett
meddelande visas och en ljudsignal hörs.
Vänd dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad för att utföra en
kontroll.
Dödavinkeln-varnare
För mer information, se Allmänna
rekommendationer om användning av
kör- och manöverhjälpmedel.


Detta system varnar föraren för en potentiell fara
med närvaron av ett annat fordon (bil, lastbil,
motorcykel) i fordonets döda vinkel (områden
som är dolda från förarens synfält) med hjälp av
sensorer på sidorna av stötfångarna.


Varningen ges med en varningslampa som lyser
med fast sken i sidospegeln på den berörda
sidan:
–

direkt när du håller på att bli omkörd;
–


efter en fördröjning på cirka en sekund när du
kör om ett annat fordon långsamt.
Aktivering/inaktivering
Den ställs in via Driving / Fordon
pekskärmsmenyn.
När bilen startas tänds varningslampan i varje
backspegel för att indikera att systemet är
aktiverat.
Systemets status memoreras när tändningen
slås av.
Systemet kopplas ur automatiskt om
bilen drar ett släp med en dragkrok som
godkänts av PEUGEOT.
Driftförhållanden
– Alla fordonen kör i samma riktning och i
angränsande körbanor .
–

Din bils hastighet måste ligga mellan 12 och
140

km/tim (versioner utan Park Assist eller
Full Park Assist) eller mellan 30
och 140 km/
tim (versioner med Park Assist eller Full Park
Assist).
–

Då du kör om en bil är hastighetsskillnaden
mindre än 10 km/tim.
–


Då du blir omkörd av en bil är
hastighetsskillnaden mindre än 25 km/tim.
–


T
rafiken flyter normalt.
–

Omkörning av ett fordon inom en viss
tidsperiod och fordonet som körs om ligger kvar i
den döda vinkeln.
–


Du kör på en vägsträcka som är rak eller
svänger lätt.
–


Ditt fordon drar ej en släpvagn eller en
husvagn etc.
Funktionsbegränsningar



Vid följande tillstånd utlöses ingen varning:

141
Körning
6Funktionsbegränsningar



Vid följande tillstånd utlöses ingen varning:
– närvaro av stationära föremål (t.ex. parkerade
fordon, säkerhetsskenor , lyktstolpar, skyltar).
–

fordon som kör i motsatt riktning.
–


på slingriga vägar eller vid skarpa svängar
.
–

vid omkörning eller bli omkörd av ett mycket
långt fordon (t.ex. lastbil, buss), som både
upptäcks på i en död vinkel bakifrån och
närvarande i förarens synfält framifrån.
–


snabb omkörningsmanöver
.
–

vid mycket tung trafik: fordon som upptäcks
framför eller bakom bilen misstas för en lastbil
eller ett fast föremål.
–


aktivering av
Park Assist eller Full Park
Assist
funktion.
Funktionsfel
I händelse av ett funktionsfel lyser denna
varningslampa på instrumentpanelen,
samtidigt som ett meddelande visas.
Vänd dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad för att utföra en
kontroll.
Systemet kan tillfälligt störas av vissa
klimatförhållanden (t.ex. regn, hagel).
I synnerhet kan körning på en våt väg eller
gå från ett torrt till ett vått område orsaka
falska varningar (t.ex. närvaro av ett moln
med vattendroppar i blindfältet tolkat som ett
fordon).
Vid dåligt väder eller under vintern bör du
försäkra dig om att sensorerna inte täcks av
smuts, is eller snö.
Se till att inte täcka över varningsområdet på
sidospegeln eller detekteringsområdena på
stötfångarna fram och bak, med etiketter eller
andra föremål. De riskerar att störa systemets
funktion.
Aktiv dödavinkelvarnare
Förutom varningslampan i sidospegeln på den
berörda sidan, korrigeras körriktningen om du
försöker byta körbana med blinkers påslagen, för
att hjälpa dig att undvika en olycka.
Detta system är en kombination av
funktionerna Aktiv avåkningsvarnare och
Dödavinkeln-varnare.
Dessa båda funktioner måste vara aktiverade
och i drift.
Fordonets hastighet måste vara mellan 70 och
140 km/h.
De här funktionerna är särskilt lämpade för
körning på motorvägar.
Se motsvarande avsnitt för mer information
om Aktiv avåkningsvarnare och
Dödavinkeln-varnare .
Parkeringssensorer
För mer information, se Allmänna
rekommendationer för användning av
kör- och manöverhjälpmedel.

142
Körning

Detta system detekterar och signalerar närheten
till hinder (t.ex. fotgängare, fordon, träd, barriär)
med hjälp av sensorer placerade i stötfångaren.
Parkeringssensorer bak
► Lägg i backväxeln för att starta systemet
(bekräftas av en ljudsignal).
Systemet stängs av när backväxeln kopplas ur
.
Ljudassistans

Systemet signalerar att det finns hinder, både
inom sensorernas avkänningsområde och i
bilens färdväg, som beräknas med hjälp av
rattens riktning.


Systemet känner, beroende på version, endast
av hindren i det skuggade området som visas i
exemplet.
Avståndsindikeringen sker i form av ljudsignaler,
som hörs oftare ju närmare bilen kommer
hindret.
När avståndet mellan bilen och hindret är
närmare än cirka trettio centimeter, övergår
ljudsignalen till en konstant ton.
Ljudet från högtalaren (höger eller vänster)
indikerar vilken sida av bilen som hindret
befinner sig på.
Justering av ljudsignalMed PEUGEOT Connect Radio
eller PEUGEOT Connect Nav,
beroende på version, ett tryck på denna
knapp öppnar fönstret för justering av
ljudsignalens volym.
Grafisk indikering

Funktionen kompletterar ljudsignalen, utan
hänsyn till bilens färdriktning, genom visning
av staplar på skärmen vars lokalisering
representerar avståndet mellan hindret och bilen
(vit färg: hinder på längst avstånd; orange färg:
hinder på nära håll; röd färg: hinder på mycket
nära håll).
I positionen närmast hindret visas symbolen för
”fara” på skärmen.
Parkeringssensorer fram
Som komplettering till parkeringssensorerna
bak, kan även hinder framför bilen detekteras
av parkeringssensorer fram i hastigheter under
10 km/h.
Den främre parkeringssensorns drift stängs
av om bilen står still i mer än tre sekunder i
framåtväxeln, om ett hinder inte längre upptäcks
eller bilens hastighet överstiger 10 km/h.
Ljudet från högtalaren (fram eller bak)
lokaliserar hindret relaterat till bilen, vare
sig det är framför eller bakom bilen på dess
körväg.
Parkeringssensorer på
sidorna


Systemet använder fyra extra sensorer på
sidorna av stötfångarna, lagrar positionerna för
hinder under manövern och indikerar när hindren
befinner sig längs med sidan av bilen.
Enbart fasta hinder indikeras korrekt.
Hinder som rör sig och upptäcks i början
av manövern kan bli felaktigt angivna, medan
hinder som rör sig längs med bilen men som
inte registrerats tidigare inte kommer att
indikeras.
Objekt som memorerats under manövern
kommer inte att sparas efter att
tändningen slagits av.
Inaktivering/Aktivering
Inställningarna ändras
via Driving/Fordon pekskärmsmenyn.
Systemets status memoreras när tändningen
slås av.

143
Körning
6Parkeringssensorer på
sidorna


Systemet använder fyra extra sensorer på
sidorna av stötfångarna, lagrar positionerna för
hinder under manövern och indikerar när hindren
befinner sig längs med sidan av bilen.
Enbart fasta hinder indikeras korrekt.
Hinder som rör sig och upptäcks i början
av manövern kan bli felaktigt angivna, medan
hinder som rör sig längs med bilen men som
inte registrerats tidigare inte kommer att
indikeras.
Objekt som memorerats under manövern
kommer inte att sparas efter att
tändningen slagits av.
Inaktivering/Aktivering
Inställningarna ändras
via Driving/Fordon pekskärmsmenyn.
Systemets status memoreras när tändningen
slås av.


Parkeringssensorerna bak inaktiveras
automatiskt om en släpvagn eller en
cykelhållare ansluts till en dragkrok som har
installerats i enlighet med tillverkarens
rekommendationer.
I detta fall visas konturen av en släpvagn
bakom fordonet på bilden.
Parkeringssensorerna kopplas ur medan Park
Assist och Full Park Assist-funktioner mäter
storleken på den lediga parkeringsfickan.
Se motsvarande avsnitt för mer information om
funktionen Park Assist eller funktionen Full
Park Assist .
När bilen startas kommer visuella och
hörbara hjälpmedel att finnas tillgängliga
efter att pekskärmen har startat.
Funktionsbegränsningar
Fordonets lutning om bagagerummet är överfullt
kan störa avståndsmätningen.
Funktionsfel
I händelse av fel vid byte till
backväxel tänds denna
varningslampa på instrumentpanelen, åtföljd av
visning av ett meddelande och en ljudsignal (kort
pip).
Vänd dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad för att utföra en
kontroll.
Visiopark 1 - Visiopark 2
För mer information, se Allmänna
rekommendationer om användning av
kör- och manöverhjälpmedel.
Med motorn igång, kan du med dessa system
visa vyer av omgivningen närmast bilen på
pekskärmen med hjälp av en kamera för
Visiopark 1 eller två kameror för Visiopark 2.

144
Körning




Skärmen är uppdelad i två delar med en vy
beroende av sammanhang, och en vy av bilen
och närområdet uppifrån.
Parkeringssensorerna kompletterar
informationen om vyn av fordonet uppifrån.
Flera olika vyer kan visas:
–
Standard vy
.
–

180° vy
.
–

Zoom vy
.
AUTO-läget är aktiverat som standard.
I detta läget väljer systemet den bästa vyn att
visas (standard eller zoom).
Du kan när som helst under manövern ändra typ
av vy.
►

T
ryck på knappen som sitter i nedre vänstra
hörnet på pekskärmen.
►

Välj en typ av vy:
•

”Vy Standard”.
•
”180° view”. •
”Vy Zoom”.
• ”AUTO view”.
Visningen uppdateras omedelbart till den valda
typen av vy.
Systemets status sparas inte när tändningen
slås av.
Driftsprincip

Med hjälp av en eller två kameror registreras
den nära omgivningen vid manövrering i låg
hastighet.
En bild ovanifrån av omgivningen återskapas
(visas mellan ramar) i realtid medan du
manövrerar bilen.
Den gör det lättare att parkera bilen rakt och se
alla hinder i närheten. Den raderas automatiskt
om bilen står parkerad för länge.
Med Visiopark 2 rekonstrueras vyn via de två
kamerorna, såväl vid körning framåt som vid
backning.
När funktionen är aktiverad är det möjligt att vyn
ovanifrån inte visas. Om systemet är aktiverat
när fordonet redan har rört sig kan vyn ovanifrån
visas helt.
Visiopark 1
Vy bakåt

För att aktivera kameran som ligger nära
nummerskyltlamporna, lägg i backväxeln och
överskrid inte en hastighet på 10 km/tim.
Systemet är inaktiverat:
–

Automatiskt, at hastigheter över cirka 10 km/
tim,
–


Automatiskt, om bakluckan är öppen.
–


När backväxeln byts (bilden fortsätter att visas
i 7 sekunder).
–


Genom ett tryck på den vita pilen i
pekskärmens övre vänstra hörn.
Vy Standard

Området bakom bilen visas på skärmen.
De blå linjerna 1 representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är i
enlighet med rattens läge.
Den röda linjen 2 motsvarar ett avstånd på
30 cm från bakre stötfångaren och de två blå
linjerna 3 och 4 ett avstånd på 1 m respektive
2 m.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.

145
Körning
6Vy Standard

Området bakom bilen visas på skärmen.
De blå linjerna 1 representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är i
enlighet med rattens läge.
Den röda linjen 2 motsvarar ett avstånd på
30 cm från bakre stötfångaren och de två blå
linjerna 3 och 4 ett avstånd på 1 m respektive
2 m.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.
Zoom-vy

Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån bakom
bilen i dess närmaste omgivning för att bilen ska
kunna manövreras i förhållande till närliggande
hinder.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.
Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Under manövern är det viktigt att övervaka
bilens sidor via sidospeglarna.
Parkeringssensorerna ger också ytterligare
information om området runt bilen.
AUTO läge

Detta läge aktiveras som standard.
I det automatiska läget växlas den bakre vyn
(standard) till vyn uppifrån (zoom) när du närmar
dig ett hinder i nivå med den röda linjen (mindre
än 30 cm) under manövern, med hjälp av
sensorerna som sitter på bakre stötfångaren.

146
Körning
180° vy

Med 180°-vyn kan du backa ut från en
parkeringsplats och på förhand se om fordon,
fotgängare eller cyklister närmar sig.
Denna vy rekommenderas inte för att göra en
fullständig manöver.
Den innefattar 3 zoner: vänster A, mitten B och
höger C.
Denna vy är endast tillgänglig genom val i
ändringsmenyn för vy.
Visiopark 2
Bilen har en kamera fram som är placerad i
kylargrillen och en kamera bak som är placerad i
närheten av Nummerplåtsbelysningen.
Med hjälp av dessa kameror visar systemet
fordonets nära omgivning på pekskärmen, med
vyer från baksidan av fordonet (bakre syn) när
backväxeln är inkopplad och vyer från fordonets
framsida (främre syn) när växellådan är i neutral
eller en växel är inkopplad.
Sikt bakåt

Systemet aktiveras automatiskt när backväxeln
läggs i.
Systemet är inaktiverat:
–

Automatiskt, om hastigheten överstiger cirka
10 km/h.
–


När du växlar från backväxeln (bilden framåt
ersätter bilden bakåt i 7 sekunder).
–


Genom ett tryck på den vita pilen i
pekskärmens övre vänstra hörn.
Om en släpvagn eller en cykelhållare är
monterad på dragkroken blir området
bakom fordonet på vyn ovanifrån mörkt.
Återskapning av omgivningen genomförs
endast av kameran fram. Bakre vyerna är liknande de för Visiopark
1-funktionen.
Se motsvarande avsnitt för mer information om
Visiopark 1-funktionen.
Sikt framåt och bakåt

När motorn är igång och hastigheten
under 20 km/tim aktiveras systemet
via

menyn Driving/Fordon

på pekskärmen:
►

Välj ”
Parkeringshjälp med kamera ”.
Läget AUTO visas som standard, med vyn
framåt om växellådan är i friläge eller en växel
är ilagd, eller med vyn bakåt om backväxeln är
ilagd.
Systemet är inaktiverat:
–

Automatiskt över 30 km/tim (bilden försvinner
temporärt vid 20 km/tim).
–


Genom ett tryck på den vita pilen i
pekskärmens övre vänstra hörn.
Vy Standard

Området framför bilen visas på skärmen.
De orange linjerna 1 representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är i
enlighet med rattens läge.
Räknat från främre stötfångaren, motsvarar
den röda linjen 2 ett avstånd på 30 cm och de
två orange linjerna 3 och 4 ett avstånd på 1 m
respektive 2 m.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.

147
Körning
6Vy Standard

Området framför bilen visas på skärmen.
De orange linjerna 1 representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är i
enlighet med rattens läge.
Räknat från främre stötfångaren, motsvarar
den röda linjen 2 ett avstånd på 30 cm och de
två orange linjerna 3 och 4 ett avstånd på 1 m
respektive 2 m.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.
Zoom-vy

Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån framför
bilen i dess närmaste omgivning för att bilen ska
kunna manövreras i förhållande till omgivande
hinder.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.
Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Under manövern är det viktigt att checka över
bilens sidor via sidospeglarna.
Parkeringssensorerna kompletterar även
informationen om bilens omgivning.
AUTO läge

Detta läge aktiveras som standard.
I det automatiska läget växlas den främre vyn
(standard) till vyn uppifrån (zoom) när du närmar
dig ett hinder under manövern, med hjälp av
sensorerna som sitter på främre stötfångaren.
180° vy

148
Körning
Med 180°-vyn kan du köra ut framåt från en
parkeringsplats och på förhand se om fordon,
fotgängare eller cyklister närmar sig.
Denna vy rekommenderas inte för att göra en
fullständig manöver.
Den består av 3 zoner: vänster A, mitten B och
höger C.
Denna vy är endast tillgänglig genom val i
ändringsmenyn för vy.
Park Assist
För mer information, se Allmänna
rekommendationer om användning av
kör- och manöverhjälpmedel.
Systemet är ett parkeringshjälpsystem. Det
känner av tomma parkeringsplatser och
parkerar bilen på parkeringsplatsen medan
föraren hanterar körriktning, växelförändringar,
acceleration och bromsning.
För att hjälpa föraren vid manövrering aktiverar
systemet automatiskt visning från
Visiopark
1- eller Visiopark 2-funktionen och aktivera
parkeringssensorer.
Systemet mäter de tillgängliga
parkeringsplatserna och beräknar avståndet till
hinder genom att använda ultraljudssensorer
som är inbyggda i bilens främre och bakre
stötdämpare.


Systemet assisterar vid följande manövrer:
A. Parkera i en "parallell" parkeringsficka
B. Köra ut från en "parallell" parkeringsficka
C. Parkering i en "lastplats"-parkeringsficka
Funktion
► Sänk bilens hastighet till högst 30 km/h när
du närmar dig en ledig plats.
Aktivering av funktionen
Funktionen aktiveras i Fordon/Driving
pekskärmsmenyn.
Välj ”Park Assist”.
När funktionen aktiveras kopplas
Dödavinkeln-varnare-systemet ur.
Du kan fram tills att manövern startat när
som helst inaktivera funktionen genom
att trycka på pilen längst upp till vänster på
den visade sidan.
Välj typ av manöver

En sida för manöverval visas på pekskärmen:
som standard sidan ”Entry” om fordonet har varit
igång sedan tändningen slogs på, annars sidan
”Exit”.
►

Välj typ och sida på manövern för att aktivera
parkeringsplatssökandet.
Den valda manövern kan ändras när som helst,
även vid sökandet efter en ledig parkeringsplats.
Denna kontrollampa tänds för att bekräfta
valet.
Sök parkeringsplats
► Håll ett avstånd på mellan 0,50 m och 1,50
m till de parkerade fordonen. Håll hastigheten
under 30 km/h tills systemet hittar en tillgänglig
plats.
Över den här gränsen avbryts sökningen efter
en parkeringsplats. Funktionen inaktiveras
automatiskt när bilens hastighet överstiger 50
km/h.
Vid ”fickparkering” måste utrymmet vara
minst lika stort som din bils längd plus
0,60 m.
Vid parkering i en parkeringsruta måste
utrymmet vara minst lika brett som bilen plus
0,70 m.
Om parkeringssensorfunksjonen har
inaktiveras på menyn Köra/bilen på
pekskärmen, så återaktiveras den automatiskt
när systemet aktiveras.


När systemet hittar en ledig plats visas " OK" i
parkeringsvyn, åtföljt av en ljudsignal.
Förberedelse av manöver
► Kör väldigt långsamt tills begäran om att
stoppa fordonet visas: ”Stoppa fordonet” åtföljt
av ”STOP”-tecknet och en ljudsignal.
När bilen har stannat visas en instruktionssida
på skärmen.
