209
W razie awarii

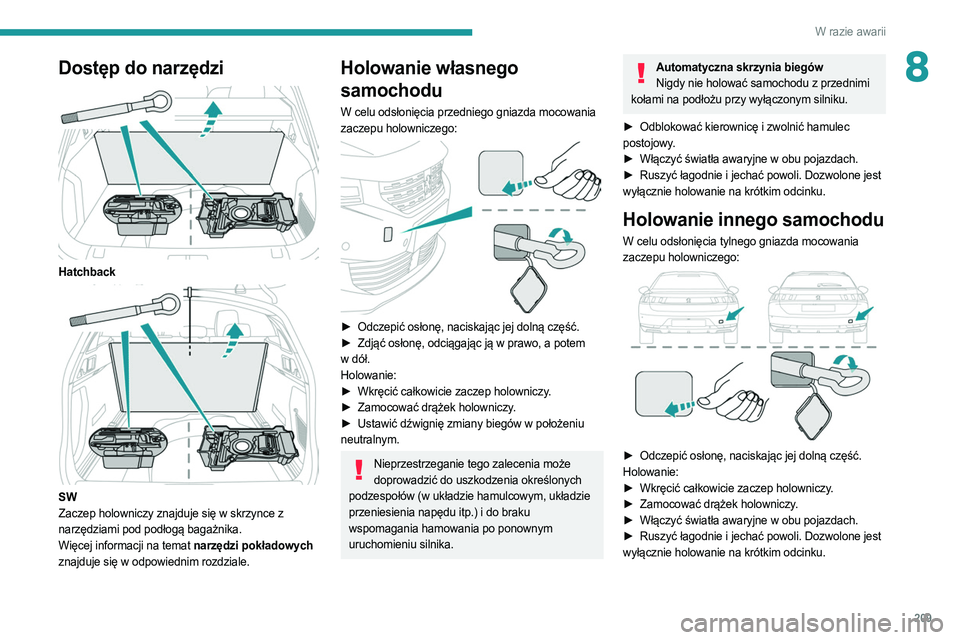

8Dostęp do narzędzi

Hatchback

SW
Zaczep holowniczy znajduje się w skrzynce z
narzędziami pod podłogą bagażnika.
Więcej informacji na temat narzędzi pokładowych
znajduje się w odpowiednim rozdziale.
Holowanie własnego
samochodu
W celu odsłonięcia przedniego gniazda mocowania
zaczepu holowniczego:


► Odczepić osłonę, naciskając jej dolną część.
► Zdjąć osłonę, odciągając ją w prawo, a potem
w dół.
Holowanie:
►

Wkręcić całkowicie zaczep holowniczy
.
►

Zamocować drążek holowniczy
.
►

Ustawić dźwignię zmiany biegów w położeniu

neutralnym.
Nieprzestrzeganie tego zalecenia może doprowadzić do uszkodzenia określonych
podzespołów (w układzie hamulcowym, układzie
przeniesienia napędu itp.) i do braku
wspomagania hamowania po ponownym
uruchomieniu silnika.
Automatyczna skrzynia biegów Nigdy nie holować samochodu z przednimi
kołami na podłożu przy wyłączonym silniku.
►

Odblokować kierownicę i zwolnić hamulec

postojowy.
►

Włączyć światła awaryjne w obu pojazdach.
►


Ruszyć łagodnie i jechać powoli. Dozwolone jest

wyłącznie holowanie na krótkim odcinku.
Holowanie innego samochodu
W celu odsłonięcia tylnego gniazda mocowania
zaczepu holowniczego:


► Odczepić osłonę, naciskając jej dolną część.
Holowanie:
►

Wkręcić całkowicie zaczep holowniczy
.
►

Zamocować drążek holowniczy
.
►

Włączyć światła awaryjne w obu pojazdach.
►


Ruszyć łagodnie i jechać powoli. Dozwolone jest

wyłącznie holowanie na krótkim odcinku.

210

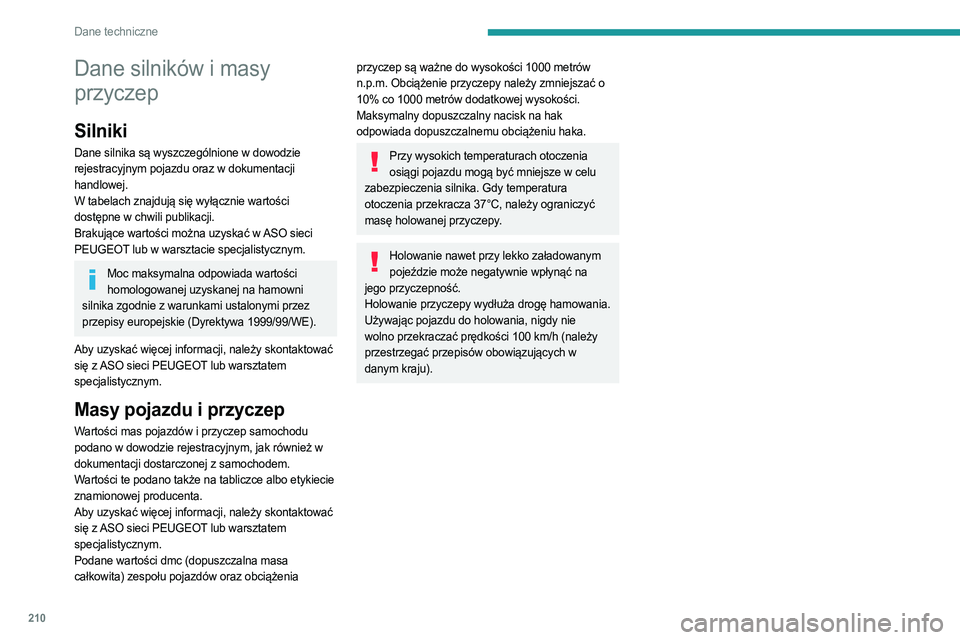

Dane techniczne
Dane silników i masy
przyczep
Silniki
Dane silnika są wyszczególnione w dowodzie
rejestracyjnym pojazdu oraz w dokumentacji
handlowej.
W tabelach znajdują się wyłącznie wartości
dostępne w chwili publikacji.
Brakujące wartości można uzyskać w ASO sieci
PEUGEOT lub w warsztacie specjalistycznym.
Moc maksymalna odpowiada wartości homologowanej uzyskanej na hamowni
silnika zgodnie z warunkami ustalonymi przez
przepisy europejskie (Dyrektywa 1999/99/WE).
Aby uzyskać więcej informacji, należy skontaktować
się z ASO sieci PEUGEOT lub warsztatem
specjalistycznym.
Masy pojazdu i przyczep
Wartości mas pojazdów i przyczep samochodu
podano w dowodzie rejestracyjnym, jak również w
dokumentacji dostarczonej z samochodem.
Wartości te podano także na tabliczce albo etykiecie
znamionowej producenta.
Aby uzyskać więcej informacji, należy skontaktować
się z ASO sieci PEUGEOT lub warsztatem
specjalistycznym.
Podane wartości dmc (dopuszczalna masa
całkowita) zespołu pojazdów oraz obciążenia
przyczep są ważne do wysokości 1000 metrów
n.p.m. Obciążenie przyczepy należy zmniejszać o
10% co 1000 metrów dodatkowej wysokości.
Maksymalny dopuszczalny nacisk na hak
odpowiada dopuszczalnemu obciążeniu haka.
Przy wysokich temperaturach otoczenia osiągi pojazdu mogą być mniejsze w celu
zabezpieczenia silnika. Gdy temperatura
otoczenia przekracza 37°C, należy ograniczyć
masę holowanej przyczepy.
Holowanie nawet przy lekko załadowanym pojeździe może negatywnie wpłynąć na
jego przyczepność.
Holowanie przyczepy wydłuża drogę hamowania.
Używając pojazdu do holowania, nigdy nie
wolno przekraczać prędkości 100
km/h (należy
przestrzegać przepisów obowiązujących w
danym kraju).
Silniki i masy przyczep – silniki benzynowe
Silniki PureTech 130 EAT8THP 150
EAT6 THP 165
EAT6 PureTech 180 S&S EAT8
Skrzynie biegów Automatyczna 8-biegowa Automa-
tyczna
6-biegowa Automa-
tyczna
6-biegowa Automatyczna 8-biegowa
Kody EB2ADTS ATN8 Euro 6.3 EP6FDTMD
AT6III Euro 5EP6FDTM
AT6III Euro 5 EP6FADTXD ATN8 STT
Euro 6.3
Kody modeli
Hatchback: FP... F3...
SW: FR... F4... HNST
5GXV5GYV 5GFT
Typy nadwozia HatchbackSWHatchback Hatchback Hatchback SW
Pojemność (cm
3) 1 19915981598 1598
Moc maksymalna wg normy UE (kW) 9611 0121 133
Paliwo BezołowioweBezołowiowe Bezołowiowe Bezołowiowe
Przyczepa z hamulcem (w granicach DMC zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 1330
1290 6006001600 1600
Przyczepa bez hamulca (kg) 735745600600745745
Maksymalny dopuszczalny nacisk na hak (kg) 707075757575

2 11
Dane techniczne

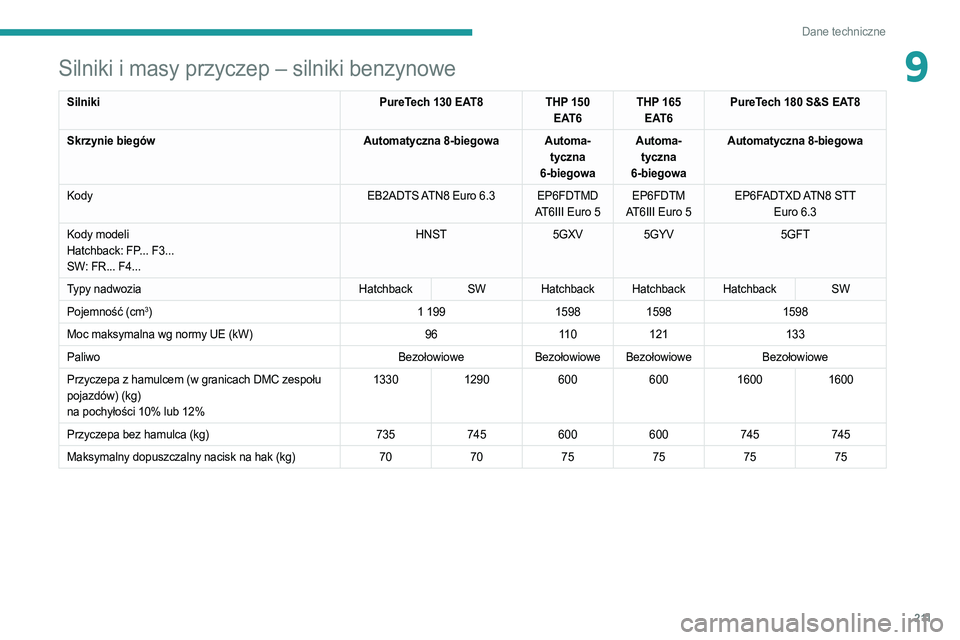

9Silniki i masy przyczep – silniki benzynowe
SilnikiPureTech 130 EAT8THP 150
EAT6 THP 165
EAT6 PureTech 180 S&S EAT8
Skrzynie biegów Automatyczna 8-biegowa Automa-
tyczna
6-biegowa Automa-
tyczna
6-biegowa Automatyczna 8-biegowa
Kody EB2ADTS ATN8 Euro
6.3 EP6FDTMD AT6III Euro 5 EP6FDTM
AT6III Euro 5 EP6FADTXD ATN8 STT
Euro
6.3
Kody modeli
Hatchback: FP... F3...
SW: FR... F4... HNST
5GXV5GYV 5GFT
Typy nadwozia HatchbackSWHatchback Hatchback Hatchback SW
Pojemność (cm
3) 1 19915981598 1598
Moc maksymalna wg normy UE (kW) 9611 0121 133
Paliwo BezołowioweBezołowiowe Bezołowiowe Bezołowiowe
Przyczepa z hamulcem (w granicach DMC zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 1330
1290 6006001600 1600
Przyczepa bez hamulca (kg) 735745600600745745
Maksymalny dopuszczalny nacisk na hak (kg) 707075757575

212
Dane techniczne

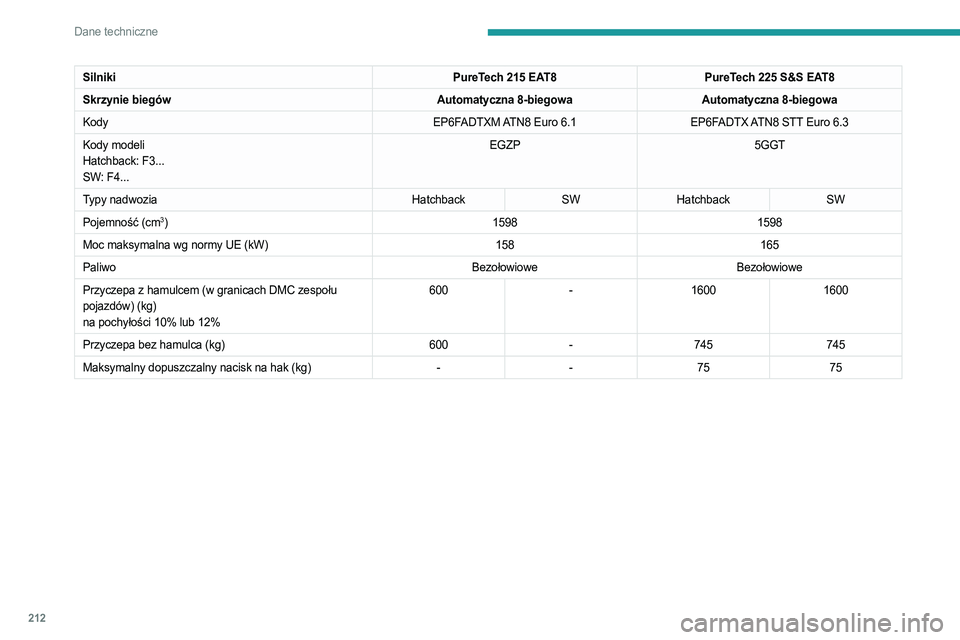

SilnikiPureTech 215 EAT8PureTech 225 S&S EAT8
Skrzynie biegów Automatyczna 8-biegowaAutomatyczna 8-biegowa
Kody EP6FADTXM ATN8 Euro
6.1EP6FADTX ATN8 STT Euro
6.3
Kody modeli
Hatchback: F3...
SW: F4... EGZP
5GGT
Typy nadwozia HatchbackSWHatchback SW
Pojemność (cm
3) 15981598
Moc maksymalna wg normy UE (kW) 158165
Paliwo BezołowioweBezołowiowe
Przyczepa z hamulcem (w granicach DMC zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 600
-1600 1600
Przyczepa bez hamulca (kg) 600-745 745
Maksymalny dopuszczalny nacisk na hak (kg) --75 75
Silniki i masy przyczep – silniki Diesla BlueHDi
Silniki BlueHDi 130 S&S EAT8BlueHDi 180 S&S EAT8
Skrzynie biegów Automatyczna 8-biegowaAutomatyczna 8-biegowa
Kody DV5RC ATN8 STT Euro 6.3DW10FC AMN8 STT Euro 6.2
Kody modeli
Hatchback: FB... FH...
SW: FC... FJ... YHZT
EHZR
Typy nadwozia HatchbackSWHatchback SW
Pojemność (cm
3) 14991997
Moc maksymalna wg normy UE (kW) 96133
Paliwo Olej napędowyOlej napędowy
Przyczepa z hamulcem (w granicach DMC zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 1500
150018001800
Przyczepa bez hamulca (kg) 745745750750
Maksymalny dopuszczalny nacisk na hak (kg) 75757575

213
Dane techniczne

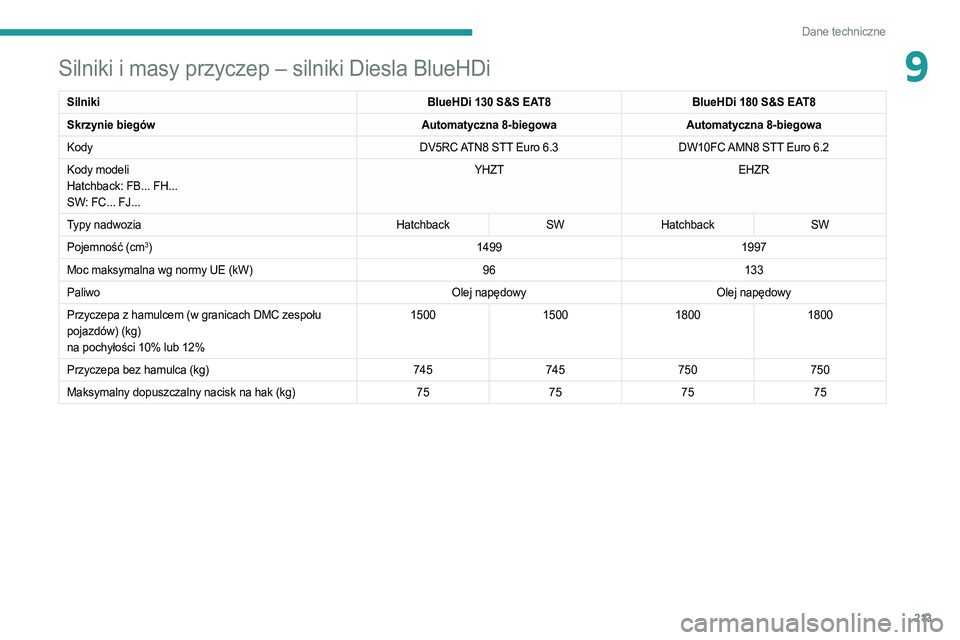

9Silniki i masy przyczep – silniki Diesla BlueHDi
SilnikiBlueHDi 130 S&S EAT8BlueHDi 180 S&S EAT8
Skrzynie biegów Automatyczna 8-biegowaAutomatyczna 8-biegowa
Kody DV5RC ATN8 STT Euro
6.3DW10FC AMN8 STT Euro
6.2
Kody modeli
Hatchback: FB... FH...
SW: FC... FJ... YHZT
EHZR
Typy nadwozia HatchbackSWHatchback SW
Pojemność (cm
3) 14991997
Moc maksymalna wg normy UE (kW) 96133
Paliwo Olej napędowyOlej napędowy
Przyczepa z hamulcem (w granicach DMC zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 1500
150018001800
Przyczepa bez hamulca (kg) 745745750750
Maksymalny dopuszczalny nacisk na hak (kg) 75757575

214
Dane techniczne

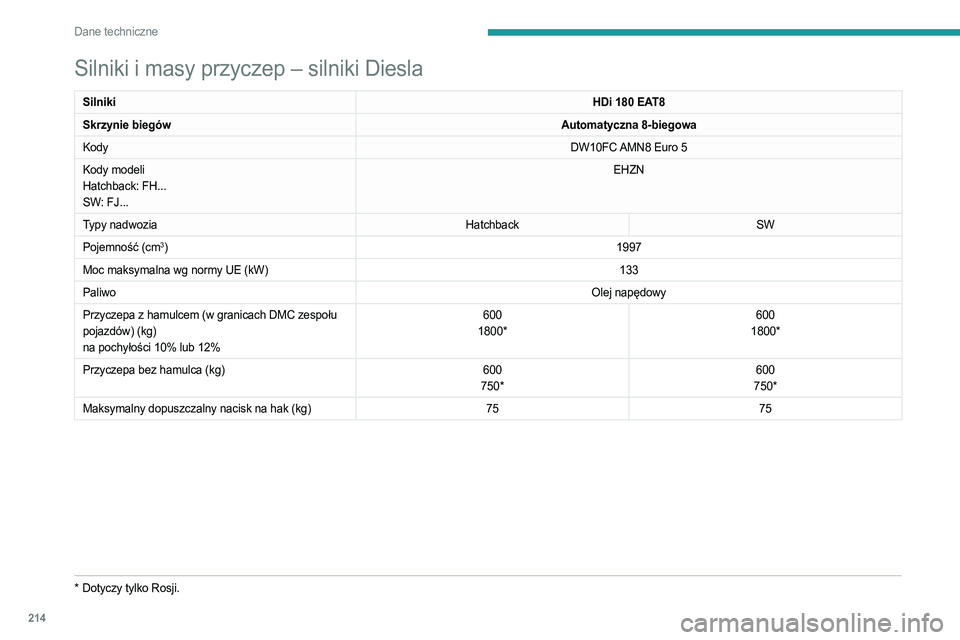

Silniki i masy przyczep – silniki Diesla
SilnikiHDi 180 EAT8
Skrzynie biegów Automatyczna 8-biegowa
Kody DW10FC AMN8 Euro 5
Kody modeli
Hatchback: FH...
SW: FJ... EHZN
Typy nadwozia HatchbackSW
Pojemność (cm
3) 1997
Moc maksymalna wg normy UE (kW) 133
Paliwo Olej napędowy
Przyczepa z hamulcem (w granicach DMC zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 600
1800* 600
1800*
Przyczepa bez hamulca (kg) 600
750* 600
750*
Maksymalny dopuszczalny nacisk na hak (kg) 7575
* Dotyczy tylko Rosji.
Silniki i masy przyczep – pojazd hybrydowy typu plug-in
HYBRID 225 e-EAT8 PSE
HYBRID4 360 e-EAT8
Kody EP6FADTXHPD EATN8 FWD Euro 6.3EP6FADTXHPR EATN8 AWD Euro 6.3
Kody modeli
Hatchback: F3...
SW: F4... DGZT
5GBT
Typy nadwozia HatchbackSWHatchback SW
Przyczepa z hamulcem (w granicach DMC zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 1330
134012601270
Przyczepa bez hamulca (kg) 600600530530
Maksymalny dopuszczalny nacisk na hak (kg) 5462 --
Silnik benzynowy PureTech 180PureTech 200
Skrzynia biegów Elektryczna automatyczna 8-biegowa Automatyczna skrzynia biegów ze sterowaniem
elektrycznym 8-biegowa
Pojemność (cm
3) 15981598
Moc maksymalna wg normy UE (kW) 133147
Paliwo BezołowioweBezołowiowe
Silnik elektryczny
Technologia Silnik synchroniczny o magnesach trwałych Silnik synchroniczny o magnesach trwałych
Moc maksymalna wg normy UE (kW) 81Przód: 81
Tył: 83
Akumulator trakcyjny
Technologia Litowo-jonowyLitowo-jonowy

215
Dane techniczne

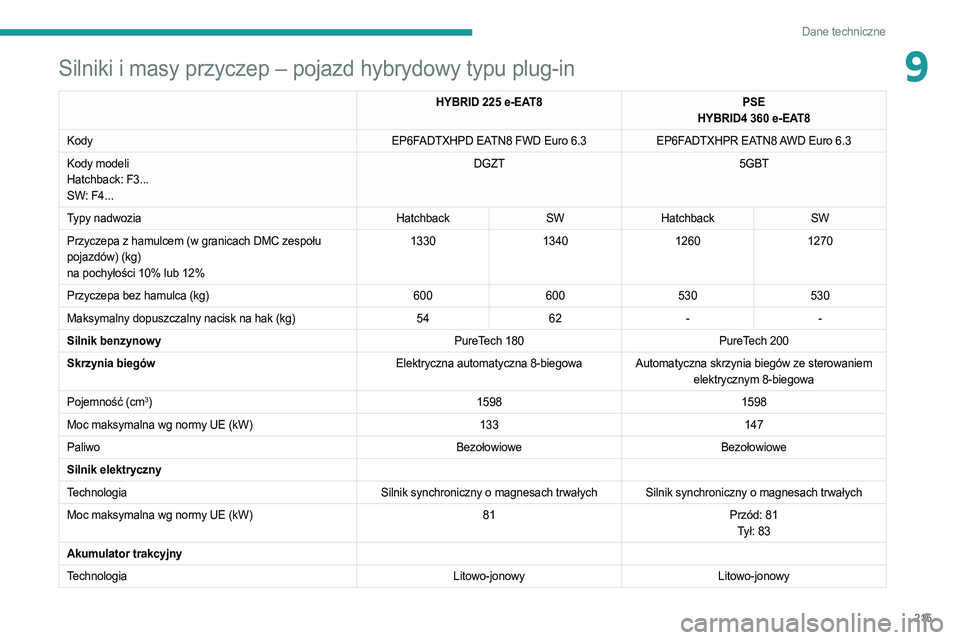

9Silniki i masy przyczep – pojazd hybrydowy typu plug-in
HYBRID 225 e-EAT8PSE
HYBRID4 360 e-EAT8
Kody EP6FADTXHPD EATN8 FWD Euro
6.3EP6FADTXHPR EATN8 AWD Euro
6.3
Kody modeli
Hatchback: F3...
SW: F4... DGZT
5GBT
Typy nadwozia HatchbackSWHatchback SW
Przyczepa z hamulcem (w granicach DMC zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 1330
134012601270
Przyczepa bez hamulca (kg) 600600530530
Maksymalny dopuszczalny nacisk na hak (kg) 5462 --
Silnik benzynowy PureTech
180 PureTech
200
Skrzynia biegów Elektryczna automatyczna 8-biegowa Automatyczna skrzynia biegów ze sterowaniem
elektrycznym 8-biegowa
Pojemność (cm
3) 15981598
Moc maksymalna wg normy UE (kW) 133147
Paliwo BezołowioweBezołowiowe
Silnik elektryczny
Technologia Silnik synchroniczny o magnesach trwałych Silnik synchroniczny o magnesach trwałych
Moc maksymalna wg normy UE (kW) 81Przód: 81
Tył: 83
Akumulator trakcyjny
Technologia Litowo-jonowyLitowo-jonowy

216
Dane techniczne
HYBRID 225 e-EAT8PSE
HYBRID4 360 e-EAT8
Kody EP6FADTXHPD EATN8 FWD Euro
6.3EP6FADTXHPR EATN8 AWD Euro
6.3
Kody modeli
Hatchback: F3...
SW: F4... DGZT
5GBT
Typy nadwozia HatchbackSWHatchback SW
Napięcie (V AC) 240–400240–400
Moc zainstalowana (kWh) 11,611,5
Moc łącznie (kW) 165265

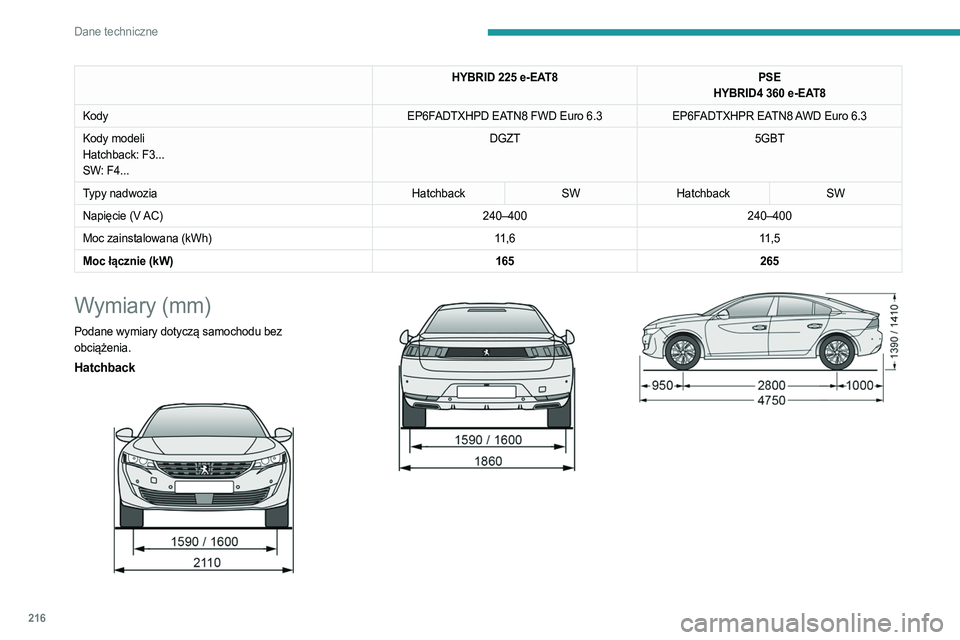

Wymiary (mm)
Podane wymiary dotyczą samochodu bez
obciążenia.
Hatchback

217
Dane techniczne

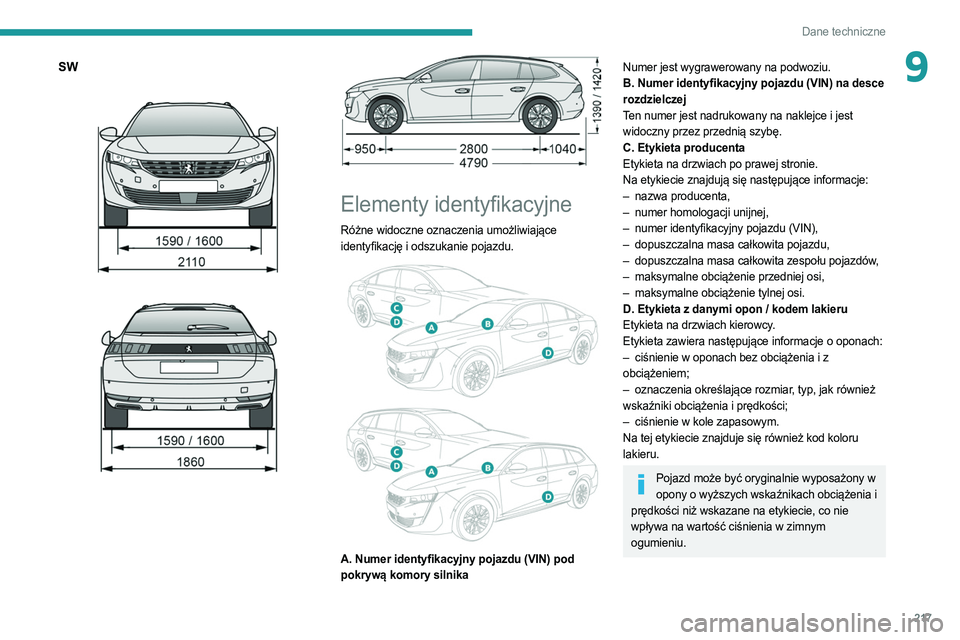

9SW



Elementy identyfikacyjne
Różne widoczne oznaczenia umożliwiające
identyfikację i odszukanie pojazdu.


A. Numer identyfikacyjny pojazdu (VIN) pod
pokrywą komory silnika
Numer jest wygrawerowany na podwoziu.
B. Numer identyfikacyjny pojazdu (VIN) na desce
rozdzielczej
Ten numer jest nadrukowany na naklejce i jest
widoczny przez przednią szybę.
C. Etykieta producenta
Etykieta na drzwiach po prawej stronie.
Na etykiecie znajdują się następujące informacje:
–
nazwa producenta,
–


numer homologacji unijnej,
–


numer identyfikacyjny pojazdu (VIN),
–


dopuszczalna masa całkowita pojazdu,
–


dopuszczalna masa całkowita zespołu pojazdów
,
–

maksymalne obciążenie przedniej osi,
–


maksymalne obciążenie tylnej osi.
D. Etykieta z danymi opon / kodem lakieru
Etykieta na drzwiach kierowcy

.
Etykieta zawiera następujące informacje o oponach:
–

ciśnienie w oponach bez obciążenia i z

obciążeniem;
–

oznaczenia określające rozmiar
, typ, jak również
wskaźniki obciążenia i prędkości;
–

ciśnienie w kole zapasowym.
Na tej etykiecie znajduje się również kod koloru


lakieru.
Pojazd może być oryginalnie wyposażony w opony o wyższych wskaźnikach obciążenia i
prędkości niż wskazane na etykiecie, co nie
wpływa na wartość ciśnienia w zimnym
ogumieniu.

218
Dane techniczne

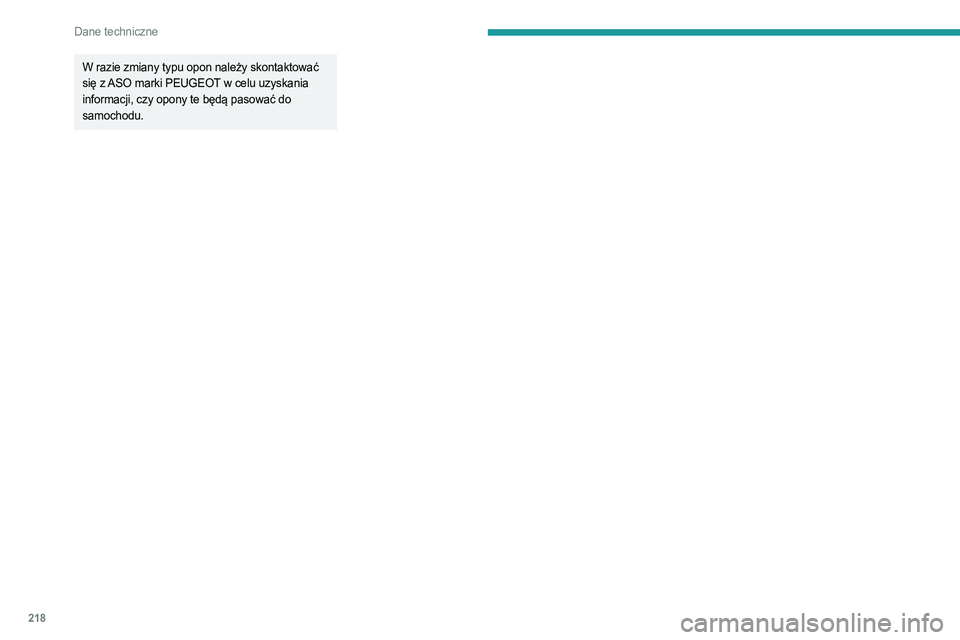

W razie zmiany typu opon należy skontaktować
się z ASO marki PEUGEOT w celu uzyskania
informacji, czy opony te będą pasować do
samochodu.
