PEUGEOT 508 2021 Manuale duso (in Italian)

19
Strumenti del cruscotto
1Passaggio automatico da fari abbaglianti a
fari anabbaglianti
Fissa.
La funzione è stata attivata
tramite il display touch screen (menu Illumin
esterna /Veicolo).
Il comando dei fari è in posizione "AUTO".
Per ulteriori informazioni, leggere la sezione
Illuminazione e visibilità .
Spie blu
Fari abbaglianti
Fissa.
I fari sono accesi.
Spie nere/bianche
Cambio automatico o cambio automatico
elettrico (e-EAT8) (ibrido ricaricabile)
Fissa.
Il cambio automatico è bloccato.
È necessario premere il pulsante Sbloccaggio
per sbloccarlo.
Funzione eSave (ibrido ricaricabile)
Fissa, accompagnata dall'autonomia
elettrica di riserva.
La funzione
eSave è attivata.
Indicatori
Indicatore di manutenzione
Le informazioni della manutenzione sono
espresse in termini di distanza (miglia o
chilometri) e tempo (mesi o giorni).
L'avviso viene inviato secondo quale delle due
scadenze viene raggiunta per prima.
Le informazioni della manutenzione sono
visualizzate sul quadro strumenti. Secondo la
versione del veicolo:
–

La linea di visualizzazione del contachilometri
indica la distanza rimanente prima della
scadenza della manutenzione successiva o la
distanza percorsa dalla scadenza precedente
preceduta dal segno "-".
–


Un messaggio di allarme indica la distanza
rimanente e il tempo rimasto prima della
manutenzione successiva oppure da quanto è
stata superata la scadenza.
Il valore indicato viene calcolato in base
alla distanza percorsa e al tempo
trascorso dall'ultima manutenzione.
L'allarme potrebbe attivarsi anche in
prossimità di una scadenza.
Chiave di manutenzioneSi accende temporaneamente
all'inserimento del contatto.
Mancano tra 1.000 e 3.000
km alla scadenza
della manutenzione successiva.
Fissa, all'inserimento del contatto.
La manutenzione successiva è prevista
entro 1.000
km.
Far controllare il veicolo appena possibile.
Chiave di manutenzione lampeggianteLampeggiante e poi fissa,
all'inserimento del contatto.
(Con motorizzazioni
BlueHDi Diesel, associata
alla spia Service)
La data del tagliando è stata superata.
Effettuare il tagliando appena possibile.
Azzeramento dell'indicatore di
manutenzione
L'indicatore di manutenzione deve essere
azzerato dopo ogni tagliando.
Se la manutenzione è stata eseguita da sé:
►

Interrompere il contatto.



► Premere e tenere premuto il pulsante
all'estremità del comando dei fari.
►

Senza intervenire sul pedale del freno,
premere una volta il pulsante ST

ART/

20

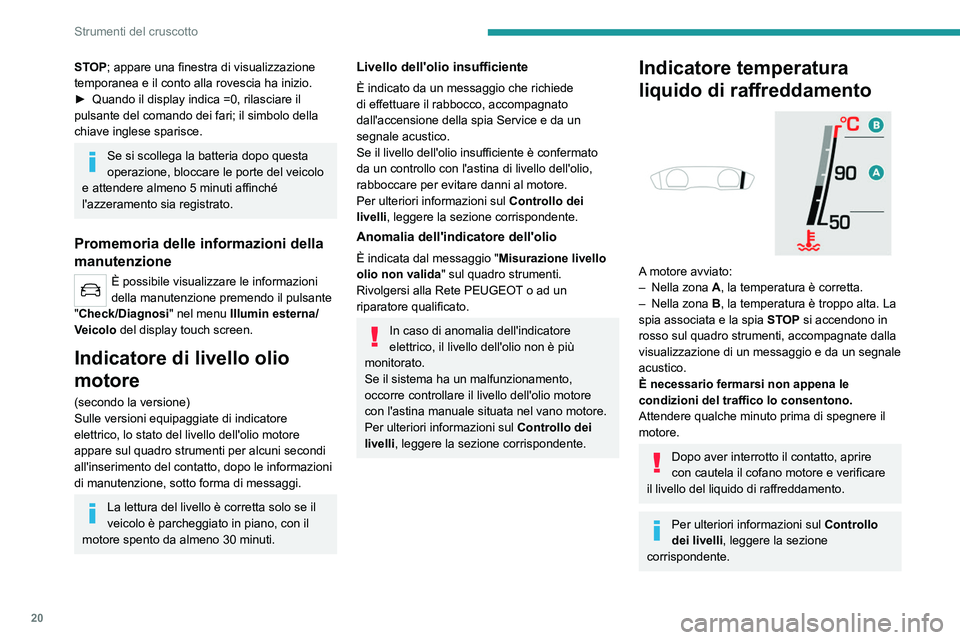

Strumenti del cruscotto
STOP; appare una finestra di visualizzazione
temporanea e il conto alla rovescia ha inizio.
►
Quando il display indica =0, rilasciare il
pulsante del comando dei fari; il simbolo della
chiave inglese sparisce.
Se si scollega la batteria dopo questa
operazione, bloccare le porte del veicolo
e attendere almeno 5 minuti affinché
l'azzeramento sia registrato.
Promemoria delle informazioni della
manutenzione
È possibile visualizzare le informazioni
della manutenzione premendo il pulsante
"Check/Diagnosi" nel menu Illumin esterna/
Veicolo del display touch screen.
Indicatore di livello olio
motore
(secondo la versione)
Sulle versioni equipaggiate di indicatore
elettrico, lo stato del livello dell'olio motore
appare sul quadro strumenti per alcuni secondi
all'inserimento del contatto, dopo le informazioni
di manutenzione, sotto forma di messaggi.
La lettura del livello è corretta solo se il
veicolo è parcheggiato in piano, con il
motore spento da almeno 30 minuti.
Livello dell'olio insufficiente
È indicato da un messaggio che richiede
di effettuare il rabbocco, accompagnato
dall'accensione della spia Service e da un
segnale acustico.
Se il livello dell'olio insufficiente è confermato
da un controllo con l'astina di livello dell'olio,
rabboccare per evitare danni al motore.
Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.
Anomalia dell'indicatore dell'olio
È indicata dal messaggio " Misurazione livello
olio non valida " sul quadro strumenti.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
In caso di anomalia dell'indicatore
elettrico, il livello dell'olio non è più
monitorato.
Se il sistema ha un malfunzionamento,
occorre controllare il livello dell'olio motore
con l'astina manuale situata
nel vano motore.
Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.
Indicatore temperatura
liquido di raffreddamento


A motore avviato:
–
Nella zona A
, la temperatura è corretta.
–

Nella zona B

, la temperatura è troppo alta. La
spia associata e la spia STOP si accendono in
rosso sul quadro strumenti, accompagnate dalla
visualizzazione di un messaggio e da un segnale
acustico.
È necessario fermarsi non appena le
condizioni del traffico lo consentono.
Attendere qualche minuto prima di spegnere il
motore.
Dopo aver interrotto il contatto, aprire
con cautela il cofano motore e verificare
il livello del liquido di raffreddamento.
Per ulteriori informazioni sul Controllo
dei livelli , leggere la sezione
corrispondente.

21
Strumenti del cruscotto
1Indicatori di
autonomiaAdBlue
®
(BlueHDi)
I motori BlueHDi Diesel sono equipaggiati di un
sistema che associa il sistema antinquinamento
SCR (Selective Catalytic Reduction) e un DPF
(filtro antiparticolato Diesel) per il trattamento
dei gas di scarico. I due sistemi non possono
funzionare senza il fluido AdBlue
®.
Quando il livello di AdBlue® scende al di sotto
del livello di riserva (tra 2 400 e 0 km), una spia
si accende all'inserimento del contatto e sul
quadro strumenti appare la stima della distanza
percorribile prima del bloccaggio dell'avviamento
del motore.
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto. A questo punto non sarà
più possibile avviare il motore fino
all'avvenuto rabbocco della quantità minima
necessaria di AdBlue
®.
Visualizzazione manuale
dell'autonomia di guida.
Se l'autonomia di guida è superiore a 2.400 km,
non viene visualizzata automaticamente.
È possibile visualizzare le informazioni
dell'autonomia premendo il pulsante
"Check/Diagnosi" nel menu Illumin esterna/
V eicolo del display touch screen.
Azioni richieste in caso di mancanza di AdBlue®
Le seguenti spie si accendono quando la
quantità di AdBlue® è inferiore al livello di riserva:
autonomia di guida di 2.400 km.
Insieme alle spie, la visualizzazione regolare di
messaggi ricorda al guidatore che il rabbocco
è necessario per evitare l’impossibilità di
avviamento del motore. Consultare la sezione
Spie per informazioni dettagliate sui messaggi
visualizzati.
Per ulteriori informazioni sull' AdBlue®
(BlueHDi) e in particolare sul rabbocco,
fare riferimento alla sezione corrispondente.
Spie accese Azione Autonomia rimanente


Rabboccare. Tra 2.400 e 800 km


Rabboccare il
prima possibile.Tra 800 e
100
km
Spie accese Azione Autonomia rimanente


Il rabbocco
è essenziale.
Rischio di
bloccaggio
dell'avviamento
del motore.Tra tra 100 e
0
km


Per riavviare
il motore,
aggiungere
almeno 5 litri
di AdBlue
® nel
serbatoio. 0
km
Anomalia del sistema
antinquinamento SCR
Rilevamento di un'anomalia


Se viene rilevata un'anomalia,
queste spie si accendono
accompagnate da un
segnale acustico e dalla
visualizzazione
del messaggio
"Anomalia sistema
antinquinamento ".
L'allarme si attiva durante la guida, non appena
l'anomalia viene rilevata per la prima volta, e in
seguito ad ogni inserimento del contatto fino a
quando la causa del problema persiste.

22
Strumenti del cruscotto
Se l'anomalia è temporanea, l'allarme si
disattiva durante il tragitto successivo,
dopo i controlli autodiagnostici del sistema
antinquinamento SCR.
Anomalia confermata durante la fase di
guida consentita (tra 1.100 km e 0 km)
Tuttavia, se l'allarme è ancora visualizzato dopo
50
km percorsi, l'anomalia del sistema SCR è
confermata.
La spia AdBlue lampeggia e viene visualizzato
un messaggio (" Anomalia sistema
antinquinamento: avviamento bloccato tra X
km"), indicando l'autonomia di guida in miglia o
chilometri.
Durante la guida, il messaggio appare ogni 30
secondi. L'allarme riappare ad ogni inserimento
del contatto.
È possibile percorrere fino a 1.100
km prima
dell'attivazione del sistema antiavviamento del
motore.
Far verificare dalla Rete PEUGEOT o da
un riparatore qualificato.
Avviamento impossibile
Ad ogni inserimento del contatto, viene
visualizzato il messaggio " Anomalia sistema
antinquinamento: avviamento bloccato ".
Per avviare il motore
Contattare la Rete PEUGEOT o un
riparatore qualificato.
Indicatore di potenza (ibrido
ricaricabile)
L'indicatore di potenza consente di conoscere in
tempo reale la potenza richiesta dal veicolo.
Sono presenti 3 zone:


POWER Richiesta di potenza elevata, utilizzando le funzionalità
combinate del motore benzina e
dei motori elettrici (secondo la
versione).
Il cursore si trova in questa zona
durante le fasi di guida più dinamiche,
quando sono richiesti livelli elevati di
prestazioni. ECO Utilizzo ottimale dell'energia
(combustione interna o elettrico).
Il cursore si trova in questa zona
durante la guida con alimentazione
elettrica e durante l'utilizzo ottimale
del motore benzina, entrambi
accessibili adottando uno stile di guida
idoneo.
Un simbolo indica la soglia di
riavviamento del motore benzina.
Il guidatore può moderare
l'accelerazione per rimanere nella
modalità di guida elettrica.
CHARGE Recupero energetico per ricaricare parzialmente la batteria di trazione.
Il cursore si trova in questa zona
durante la decelerazione: spostando il
piede dall'acceleratore o frenando.
Indicatore del livello di
carica (ibrido ricaricabile)


Il livello di carica della batteria di trazione e
l'autonomia rimanente nella modalità di guida

23
Strumenti del cruscotto
1elettrica sono visualizzati in permanenza
all'accensione del veicolo.
L'autonomia visualizzata dipende
dall'utilizzo del veicolo (tipo di guida e
velocità), dalla temperatura esterna e
dall'equipaggiamento confort attivato.
Test manuale
Questa funzione permette di verificare alcuni
indicatori e di visualizzare l'elenco degli allarmi.
È possibile accedervi tramite il pulsante
"Check/Diagnosi" nel menu Illumin
esterna/Veicolo del display touch screen.
Sul quadro strumenti sono visualizzate le
seguenti informazioni:
–

Livello dell'olio motore.
–


Manutenzione successiva.
–


Pressione dei pneumatici.
–


Autonomia di guida associata all'

AdBlue® e al
sistema SCR (BlueHDi Diesel).
–

Allarmi in corso.
Queste informazioni appaiono
automaticamente anche ad ogni
inserimento del contatto.
Contachilometri
totalizzatore
Il contachilometri totalizzatore misura la
distanza totale percorsa dal veicolo dalla prima
immatricolazione.
Con il contatto inserito, la distanza totale
è visualizzata in ogni momento. Rimane
visualizzata per 30
secondi dopo l'interruzione
del contatto. Viene visualizzata all'apertura della
porta del guidatore e quando le porte del veicolo
vengono bloccate o sbloccate.
Quando si viaggia all'estero, potrebbe
essere necessario modificare le unità
della distanza (km o miglia): la velocità
stradale deve essere visualizzata nell'unità
ufficiale del Paese in cui ci si trova (km/h o
miglia).
La modifica dell'unità si effettua mediante il
menu di configurazione del display, a veicolo
fermo.
Reostato d'illuminazione
Questo sistema permette di adattare
manualmente l'intensità luminosa del posto di
guida in funzione della luminosità esterna.
Con display touch screen
da 8"
► Premere questo pulsante per
selezionare il menu Impostazioni.
► Selezionare "Luminosità".
► Regolare la luminosità premendo i
tasti freccia o spostando il cursore.
Le impostazioni vengono applicate
immediatamente.
►

Per uscire, premere un punto all'esterno della
finestra delle impostazioni.
È anche possibile spegnere

il display:
► Premere questo pulsante per
selezionare il menu Impostazioni.
► Selezionare "Dark".
Il display si spegne completamente.
►

Premere nuovamente il display (in un punto
qualsiasi della superficie) per accenderlo.
Con display touch screen
HD da 10 pollici
Con i fari accesi:► Premere questo pulsante per
selezionare il menu Impostazioni.
►

Selezionare " OPZIONI".
► Selezionare " Configurazione
display ".
►

Selezionare la tendina " Luminosità".

24
Strumenti del cruscotto

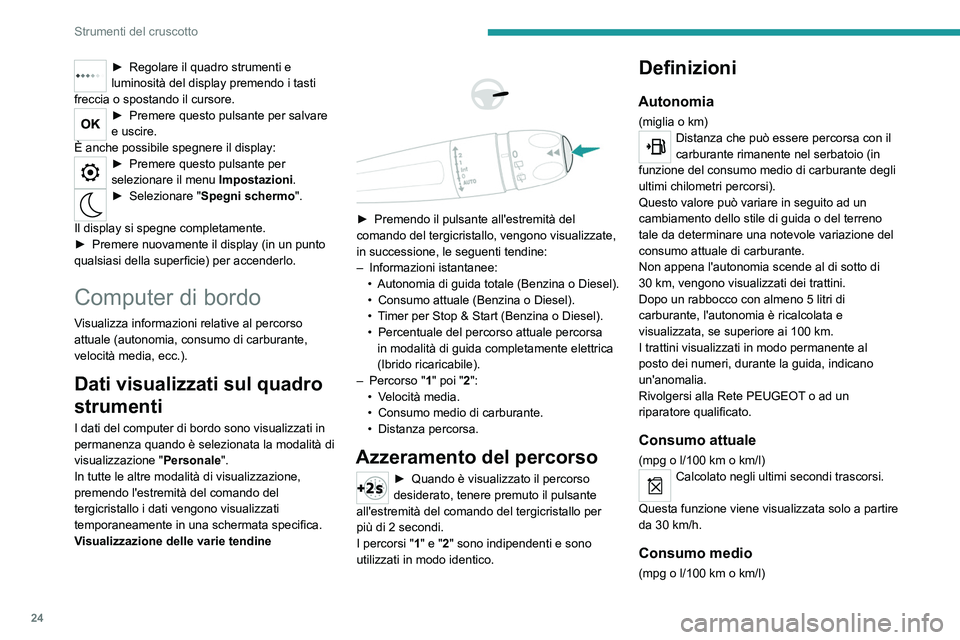

► Regolare il quadro strumenti e
luminosità del display premendo i tasti
freccia o spostando il cursore.
► Premere questo pulsante per salvare
e uscire.
È anche possibile spegnere
il display:
► Premere questo pulsante per
selezionare il menu Impostazioni.
► Selezionare "Spegni schermo ".
Il display si spegne completamente.
►

Premere nuovamente il display (in un punto
qualsiasi della superficie) per accenderlo.
Computer di bordo
Visualizza informazioni relative al percorso
attuale (autonomia, consumo di carburante,
velocità media, ecc.).
Dati visualizzati sul quadro
strumenti
I dati del computer di bordo sono visualizzati in
permanenza quando è selezionata la modalità di
visualizzazione " Personale".
In tutte le altre modalità di visualizzazione,
premendo l'estremità del comando del
tergicristallo i dati vengono visualizzati
temporaneamente in una schermata specifica.
Visualizzazione delle varie tendine




► Premendo il pulsante all'estremità del
comando del tergicristallo, vengono visualizzate,
in successione, le seguenti tendine:
–

Informazioni istantanee:
•


Autonomia di guida totale (Benzina o Diesel).
•


Consumo attuale (Benzina o Diesel).
•


T
imer per Stop & Start (Benzina o Diesel).
•

Percentuale del percorso attuale percorsa
in modalità di guida completamente elettrica
(Ibrido ricaricabile).
–


Percorso "
1" poi "2":
•

V
elocità media.
•

Consumo medio di carburante.
•


Distanza percorsa.
Azzeramento del percorso
► Quando è visualizzato il percorso
desiderato, tenere premuto il pulsante
all'estremità del comando del tergicristallo per
più di 2 secondi.
I percorsi "
1" e "2" sono indipendenti e sono
utilizzati in modo identico.
Definizioni
Autonomia
(miglia o km)Distanza che può essere percorsa con il
carburante rimanente nel serbatoio (in
funzione del consumo medio di carburante degli
ultimi chilometri percorsi).
Questo valore può variare in seguito ad un
cambiamento dello stile di guida o del terreno
tale da determinare una notevole variazione del
consumo attuale di carburante.
Non appena l'autonomia scende al di sotto di
30

km, vengono visualizzati dei trattini.
Dopo un rabbocco con almeno 5 litri di
carburante, l'autonomia è ricalcolata e
visualizzata, se superiore ai 100
km.
I trattini visualizzati in modo permanente al
posto dei numeri, durante la guida, indicano
un'anomalia.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
Consumo attuale
(mpg o l/100 km o km/l)Calcolato negli ultimi secondi trascorsi.
Questa funzione viene visualizzata solo a partire
da 30

km/h.
Consumo medio
(mpg o l/100 km o km/l)

25
Strumenti del cruscotto
1Calcolato dall'ultimo azzeramento del
computer di bordo.

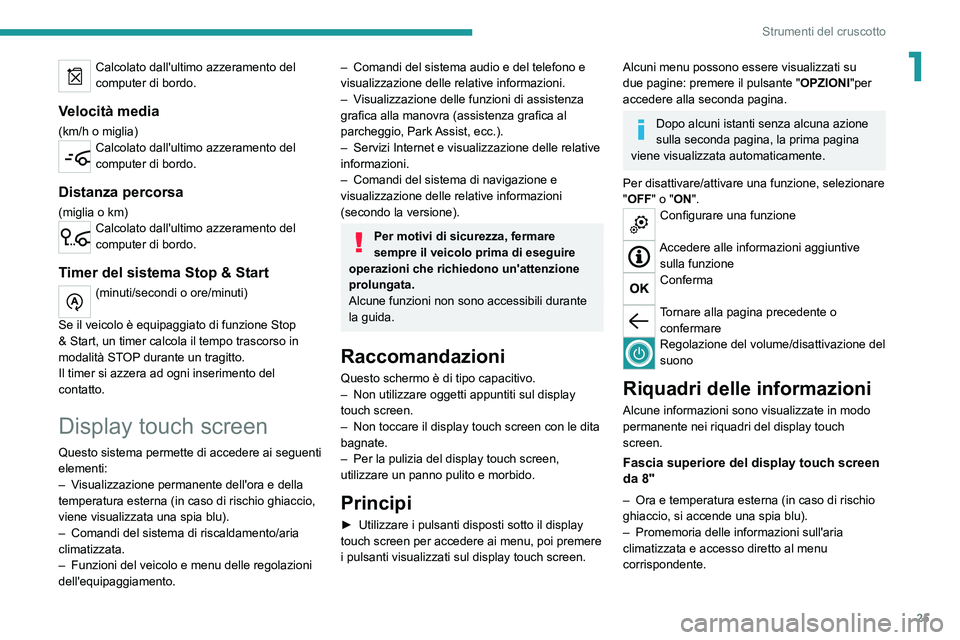

Velocità media
(km/h o miglia)Calcolato dall'ultimo azzeramento del
computer di bordo.
Distanza percorsa
(miglia o km)Calcolato dall'ultimo azzeramento del
computer di bordo.
Timer del sistema Stop & Start
(minuti/secondi o ore/minuti)
Se il veicolo è equipaggiato di funzione Stop
& Start, un timer calcola il tempo trascorso in
modalità STOP durante un tragitto.
Il timer si azzera ad ogni inserimento del
contatto.
Display touch screen
Questo sistema permette di accedere ai seguenti
elementi:
–
V
isualizzazione permanente dell'ora e della
temperatura esterna (in caso di rischio
ghiaccio,
viene visualizzata una spia blu).
–

Comandi del sistema di riscaldamento/aria
climatizzata.
–


Funzioni del veicolo e menu delle regolazioni
dell'equipaggiamento.
– Comandi del sistema audio e del telefono e
visualizzazione delle relative informazioni.
–

V
isualizzazione delle funzioni di assistenza
grafica alla manovra (assistenza grafica al
parcheggio, Park Assist, ecc.).
–

Servizi Internet e visualizzazione delle relative
informazioni.
–


Comandi del sistema di navigazione e
visualizzazione delle relative informazioni
(secondo la versione).
Per motivi di sicurezza, fermare
sempre il veicolo prima di eseguire
operazioni che richiedono un'attenzione
prolungata.
Alcune funzioni non sono accessibili durante
la guida.
Raccomandazioni
Questo schermo è di tipo capacitivo.
– Non utilizzare oggetti appuntiti sul display
touch screen.
–

Non toccare il display touch screen con le dita
bagnate.
–


Per la pulizia del display touch screen,
utilizzare un panno pulito e morbido.
Principi
► Utilizzare i pulsanti disposti sotto il display
touch screen per accedere ai menu, poi premere
i pulsanti visualizzati sul display touch screen.
Alcuni menu possono essere visualizzati su
due pagine: premere il pulsante " OPZIONI"per
accedere alla seconda pagina.
Dopo alcuni istanti senza alcuna azione
sulla seconda pagina, la prima pagina
viene visualizzata automaticamente.
Per disattivare/attivare una funzione, selezionare
"OFF " o "ON".
Configurare una funzione
Accedere alle informazioni aggiuntive
sulla funzione
Conferma
Tornare alla pagina precedente o confermare
Regolazione del volume/disattivazione del
suono
Riquadri delle informazioni
Alcune informazioni sono visualizzate in modo
permanente nei riquadri del display touch
screen.
Fascia superiore del display touch screen
da 8"
– Ora e temperatura esterna (in caso di rischio
ghiaccio, si accende una spia blu).
–

Promemoria delle informazioni sull'aria
climatizzata e accesso diretto al menu
corrispondente.

26
Strumenti del cruscotto

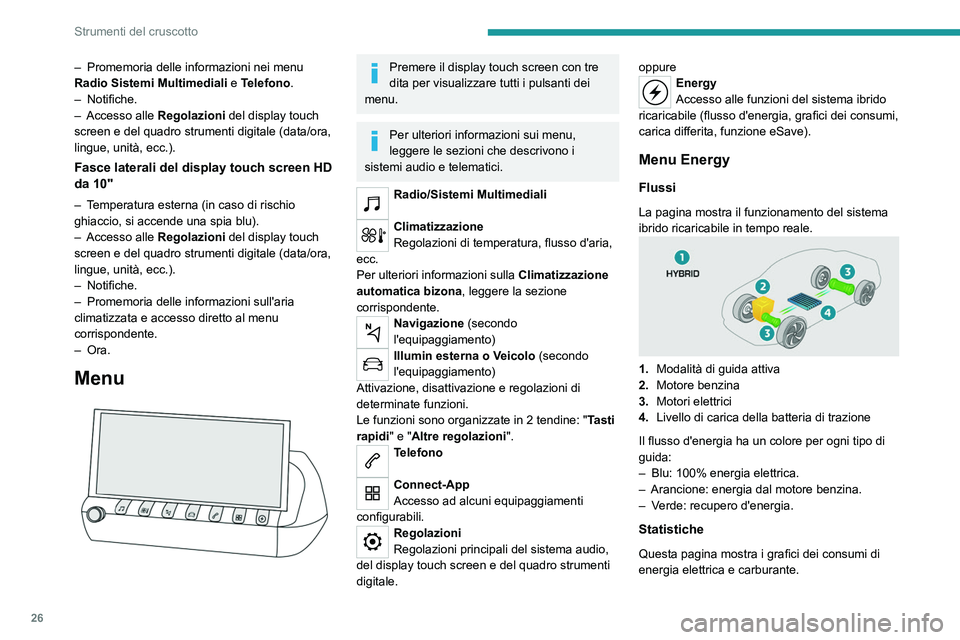

– Promemoria delle informazioni nei menu
Radio Sistemi Multimediali e Telefono.
–

Notifiche.
–


Accesso alle Regolazioni del display touch
screen e del quadro strumenti digitale (data/ora,
lingue, unità, ecc.).
Fasce laterali del display touch screen HD
da 10"
– Temperatura esterna (in caso di rischio
ghiaccio, si accende una spia blu).
–

Accesso alle Regolazioni del display touch
screen e del quadro strumenti digitale (data/ora,
lingue, unità, ecc.).
–


Notifiche.
–


Promemoria delle informazioni sull'aria
climatizzata e accesso diretto al menu
corrispondente.
–

Ora.
Menu

Premere il display touch screen con tre
dita per visualizzare tutti i pulsanti dei
menu.
Per ulteriori informazioni sui menu,
leggere le sezioni che descrivono i
sistemi audio e telematici.
Radio/Sistemi Multimediali
Climatizzazione
Regolazioni di temperatura, flusso d'aria,
ecc.
Per ulteriori informazioni sulla Climatizzazione
automatica bizona, leggere la sezione
corrispondente.
Navigazione (secondo
l'equipaggiamento)
Illumin esterna o Veicolo (secondo
l'equipaggiamento)
Attivazione, disattivazione e regolazioni di
determinate funzioni.
Le funzioni sono organizzate in 2 tendine: " Tasti
rapidi" e "Altre regolazioni ".
Telefono
Connect-App
Accesso ad alcuni equipaggiamenti
configurabili.
Regolazioni
Regolazioni principali del sistema audio,
del display touch screen e del quadro strumenti
digitale. oppure
Energy
Accesso alle funzioni del sistema ibrido
ricaricabile (flusso d'energia, grafici dei consumi,
carica differita, funzione eSave).
Menu Energy
Flussi
La pagina mostra il funzionamento del sistema
ibrido ricaricabile in tempo reale.
1. Modalità di guida attiva
2. Motore benzina
3. Motori elettrici
4. Livello di carica della batteria di trazione
Il flusso d'energia ha un colore per ogni tipo di
guida:
–

Blu: 100% energia elettrica.
–


Arancione: energia dal motore benzina.
–


V
erde: recupero d'energia.
Statistiche
Questa pagina mostra i grafici dei consumi di
energia elettrica e carburante.

27
Strumenti del cruscotto
1

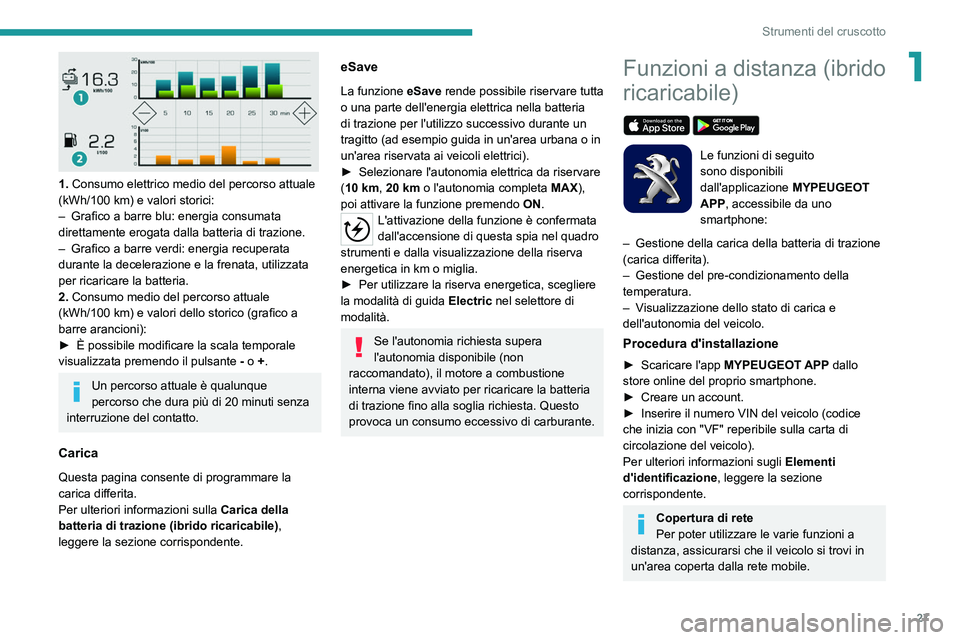

1. Consumo elettrico medio del percorso attuale
(kWh/100 km) e valori storici:
–

Grafico a barre blu: energia consumata
direttamente erogata dalla batteria di trazione.
–


Grafico a barre verdi: energia recuperata
durante la decelerazione e la frenata, utilizzata
per ricaricare la batteria.
2.

Consumo medio del percorso attuale
(kWh/100
km) e valori dello storico (grafico a
barre arancioni):
►

È possibile modificare la scala temporale
visualizzata premendo il

pulsante
-
o +.
Un percorso attuale è qualunque
percorso che dura più di 20 minuti senza
interruzione del contatto.
Carica
Questa pagina consente di programmare la
carica differita.
Per ulteriori informazioni sulla Carica della
batteria di trazione (ibrido ricaricabile) ,
leggere la sezione corrispondente.
eSave
La funzione eSave rende possibile riservare tutta
o una parte dell'energia elettrica nella batteria
di trazione per l'utilizzo successivo durante un
tragitto (ad esempio guida in un'area urbana o in
un'area riservata ai veicoli elettrici).
►

Selezionare l'autonomia elettrica da riservare
(

10 km, 20 km o l'autonomia completa MAX),
poi attivare la funzione premendo ON.
L'attivazione della funzione è confermata
dall'accensione di questa spia nel quadro
strumenti e dalla visualizzazione della riserva
energetica in km o miglia.
►

Per utilizzare la riserva energetica, scegliere
la modalità di guida Electric

nel selettore di
modalità.
Se l'autonomia richiesta supera
l'autonomia disponibile (non
raccomandato), il motore a combustione
interna viene avviato per ricaricare la batteria
di trazione fino alla soglia richiesta. Questo
provoca un consumo eccessivo di carburante.
Funzioni a distanza (ibrido
ricaricabile)


Le funzioni di seguito
sono disponibili
dall'applicazione

MYPEUGEOT
APP

, accessibile da uno
smartphone:
–

Gestione

della carica della batteria di trazione
(carica differita).
–

Gestione del pre-condizionamento della
temperatura.
–


V

isualizzazione dello stato di carica e
dell'autonomia del veicolo.
Procedura d'installazione
► Scaricare l'app MYPEUGEOT APP dallo
store online del proprio smartphone.
►

Creare un account.
►


Inserire il numero VIN del veicolo (codice
che inizia con "VF" reperibile sulla carta di
circolazione del veicolo).
Per ulteriori informazioni sugli Elementi
d'identificazione , leggere la sezione
corrispondente.
Copertura di rete
Per poter utilizzare le varie funzioni a
distanza, assicurarsi che il veicolo si trovi in
un'area coperta dalla rete mobile.

28
Strumenti del cruscotto

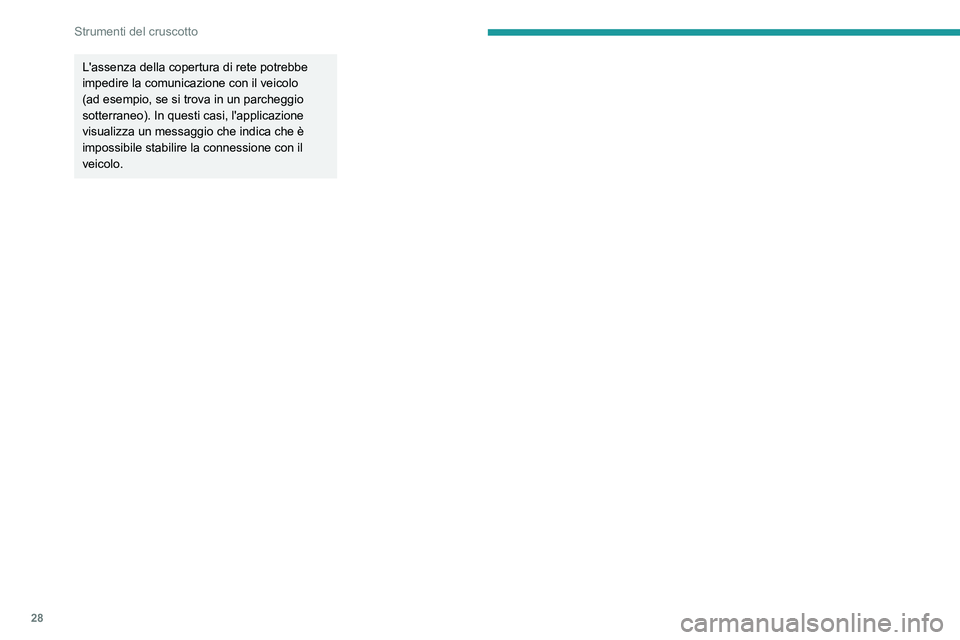

L'assenza della copertura di rete potrebbe
impedire la comunicazione con il veicolo
(ad esempio, se si trova in un parcheggio
sotterraneo). In questi casi, l'applicazione
visualizza un messaggio che indica che è
impossibile stabilire la connessione con il
veicolo.
