PEUGEOT 508 2021 Manuel du propriétaire (in French)

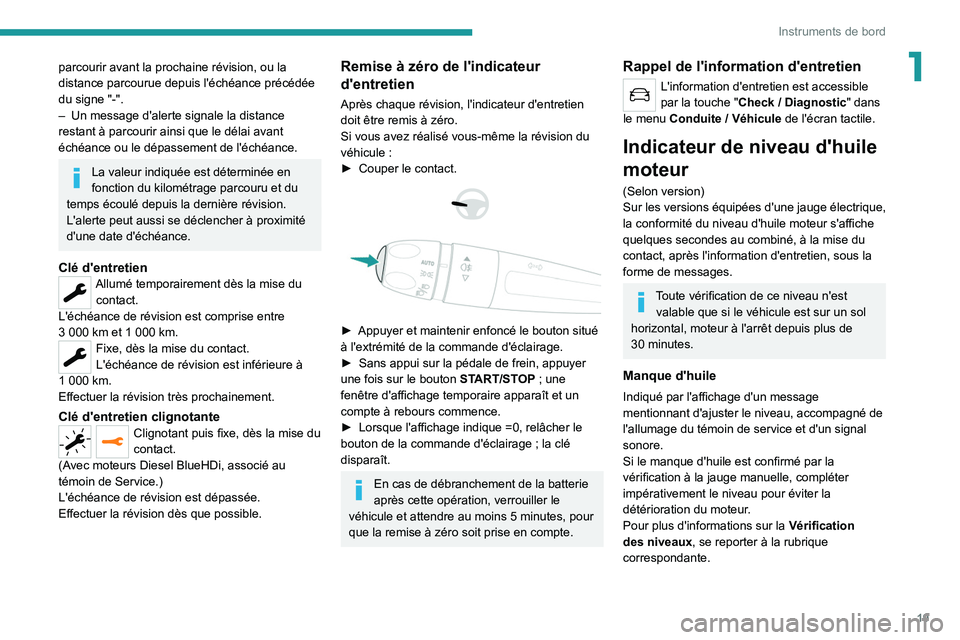

19
Instruments de bord
1parcourir avant la prochaine révision, ou la
distance parcourue depuis l'échéance précédée
du signe "-".
–

Un message d'alerte signale la distance
restant à parcourir ainsi que le délai avant
échéance ou le dépassement de l'échéance.
La valeur indiquée est déterminée en
fonction du kilométrage parcouru et du
temps écoulé depuis la dernière révision.
L'alerte peut aussi se déclencher à proximité
d'une date d'échéance.
Clé d'entretienAllumé temporairement dès la mise du contact.
L'échéance de révision est comprise entre
3

000

km et 1 000 km.
Fixe, dès la mise du contact.
L'échéance de révision est inférieure à
1

000

km.
Effectuer la révision très prochainement.
Clé d'entretien clignotante
Clignotant puis fixe, dès la mise du
contact.
(Avec moteurs Diesel BlueHDi, associé au
témoin de Service.)
L'échéance de révision est dépassée.
Effectuer la révision dès que possible.
Remise à zéro de l'indicateur
d'entretien
Après chaque révision, l'indicateur d'entretien
doit être remis à zéro.
Si vous avez réalisé vous-même la révision du
véhicule
:
►

Couper le contact.



► Appuyer et maintenir enfoncé le bouton situé
à l'extrémité de la commande d'éclairage.
►

Sans appui sur la pédale de frein, appuyer
une fois sur le bouton ST

ART/STOP ; une
fenêtre d'affichage temporaire apparaît et un
compte à rebours commence.
►

Lorsque l'affichage indique =0, relâcher le
bouton de la commande d'éclairage

; la clé
disparaît.
En cas de débranchement de la batterie
après cette opération, verrouiller le
véhicule et attendre au moins 5
minutes, pour
que la remise à zéro soit prise en compte.
Rappel de l'information d'entretien
L'information d'entretien est accessible
par la touche " Check
/ Diagnostic" dans
le menu Conduite
/ Véhicule de l'écran tactile.
Indicateur de niveau d'huile
moteur
(Selon version)
Sur les versions équipées d'une jauge électrique,
la conformité du niveau d'huile moteur s'affiche
quelques secondes au combiné, à la mise du
contact, après l'information d'entretien, sous la
forme de messages.
Toute vérification de ce niveau n'est
valable que si le véhicule est sur un sol
horizontal, moteur à l'arrêt depuis plus de
30

minutes.
Manque d'huile
Indiqué par l'affichage d'un message
mentionnant d'ajuster le niveau, accompagné de
l'allumage du témoin de service et d'un signal
sonore.
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, compléter
impérativement le niveau pour éviter la
détérioration du moteur.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.

20
Instruments de bord

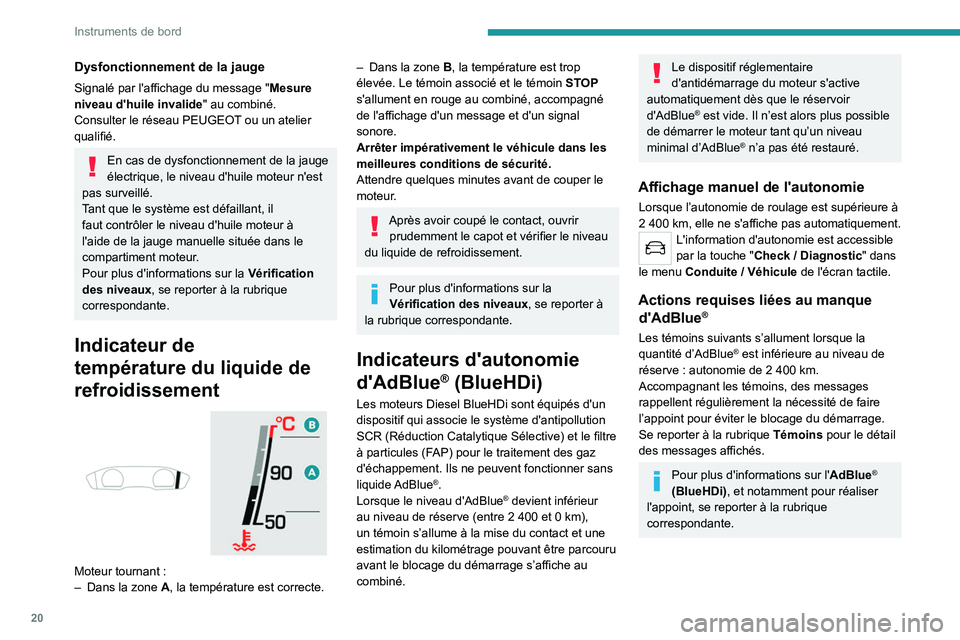

Dysfonctionnement de la jauge
Signalé par l'affichage du message "Mesure
niveau d'huile invalide " au combiné.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
En cas de dysfonctionnement de la jauge
électrique, le niveau d'huile moteur n'est
pas surveillé.
Tant que le système est défaillant, il
faut contrôler le niveau d'huile moteur à
l'aide de la jauge manuelle située dans le
compartiment moteur.
Pour plus d'informations sur la Vérification
des niveaux, se reporter à la rubrique
correspondante.
Indicateur de
température du liquide de
refroidissement


Moteur tournant :
– Dans la zone A , la température est correcte.
– Dans la zone B , la température est trop
élevée. Le témoin associé et le témoin STOP
s'allument en rouge au combiné, accompagné
de l'affichage d'un message et d'un signal
sonore.
Arrêter impérativement le véhicule dans les
meilleures conditions de sécurité.
Attendre quelques minutes avant de couper le
moteur.
Après avoir coupé le contact, ouvrir prudemment le capot et vérifier le niveau
du liquide de refroidissement.
Pour plus d'informations sur la
Vérification des niveaux, se reporter à
la rubrique correspondante.
Indicateurs d'autonomie
d'AdBlue
® (BlueHDi)
Les moteurs Diesel BlueHDi sont équipés d'un
dispositif qui associe le système d'antipollution
SCR (Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement. Ils ne peuvent fonctionner sans
liquide AdBlue
®.
Lorsque le niveau d'AdBlue® devient inférieur
au niveau de réserve (entre 2 400 et 0 km),
un témoin s’allume à la mise du contact et une
estimation du kilométrage pouvant être parcouru
avant le blocage du démarrage s’affiche au
combiné.
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue
® est vide. Il n’est alors plus possible
de démarrer le moteur tant qu’un niveau
minimal d’AdBlue
® n’a pas été restauré.
Affichage manuel de l'autonomie
Lorsque l’autonomie de roulage est supérieure à
2 400 km, elle ne s'affiche pas automatiquement.
L'information d'autonomie est accessible
par la touche " Check
/ Diagnostic" dans
le menu Conduite
/ Véhicule de l'écran tactile.
Actions requises liées au manque
d'AdBlue®
Les témoins suivants s’allument lorsque la
quantité d’AdBlue® est inférieure au niveau de
réserve

: autonomie de 2 400 km.
Accompagnant les témoins, des messages
rappellent régulièrement la nécessité de faire
l’appoint pour éviter le blocage du démarrage.
Se reporter à la rubrique Témoins pour le détail
des messages affichés.
Pour plus d'informations sur l' AdBlue®
(BlueHDi), et notamment pour réaliser
l'appoint, se reporter à la rubrique
correspondante.

21
Instruments de bord

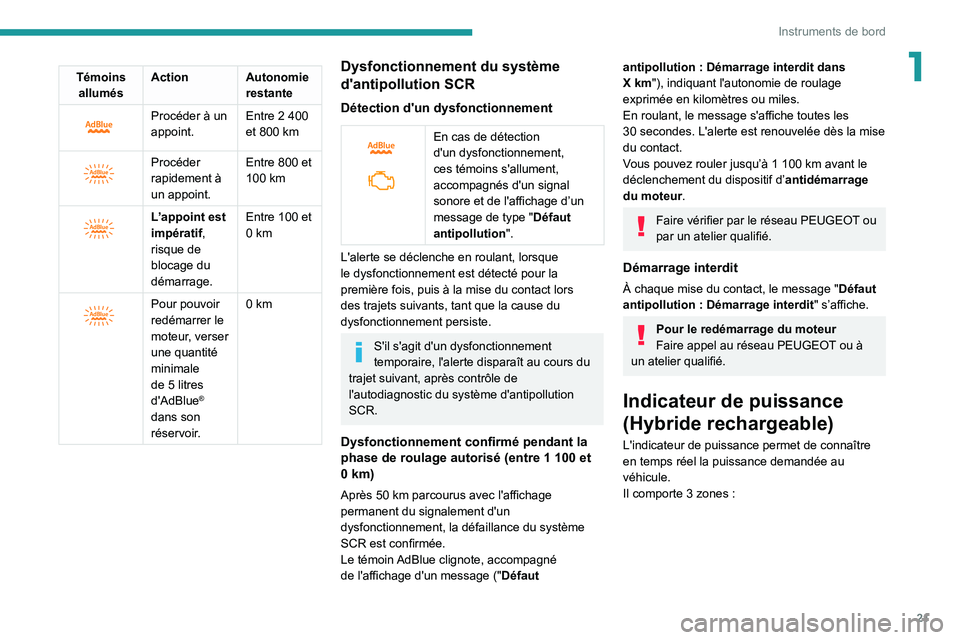

1Témoins allumés Action Autonomie
restante


Procéder à un
appoint.Entre 2
400
et 800 km


Procéder
rapidement à
un appoint.Entre 800 et
100
km


L’appoint est
impératif,
risque de
blocage du
démarrage.Entre 100 et
0
km


Pour pouvoir
redémarrer le
moteur, verser
une quantité
minimale
de 5
litres
d'AdBlue
®
dans son
réservoir. 0
km
Dysfonctionnement du système
d'antipollution SCR
Détection d'un dysfonctionnement


En cas de détection
d'un dysfonctionnement,
ces témoins s'allument,
accompagnés d'un signal
sonore et de l'affichage d’un
message de type "Défaut
antipollution
".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparaît au cours du
trajet suivant, après contrôle de
l'autodiagnostic du système d'antipollution
SCR.
Dysfonctionnement confirmé pendant la
phase de roulage autorisé (entre 1 100 et
0
km)
Après 50 km parcourus avec l'affichage
permanent du signalement d'un
dysfonctionnement, la défaillance du système
SCR est confirmée.
Le témoin
AdBlue clignote, accompagné
de l'affichage d'un message (" Défaut
antipollution : Démarrage interdit dans
X km"), indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30
secondes. L'alerte est renouvelée dès la mise
du contact.
Vous pouvez rouler jusqu’à 1
100 km avant le
déclenchement du dispositif d’ antidémarrage
du moteur.
Faire vérifier par le réseau PEUGEOT ou
par un atelier qualifié.
Démarrage interdit
À chaque mise du contact, le message " Défaut
antipollution : Démarrage interdit " s’affiche.
Pour le redémarrage du moteur
Faire appel au réseau PEUGEOT ou à
un atelier qualifié.
Indicateur de puissance
(Hybride rechargeable)
L'indicateur de puissance permet de connaître
en temps réel la puissance demandée au
véhicule.
Il comporte 3 zones
:

22
Instruments de bord

POWER Forte sollicitation de puissance, utilisant les capacités combinées
du moteur essence et du ou
des moteurs électriques (selon
version).
Le curseur se situe dans cette
zone lors des phases de conduite
dynamique avec recherche de
performance.
ECO Utilisation optimale de l'énergie (thermique ou électrique).
Le curseur se situe dans cette zone
lors des phases de roulage électrique
et lors des phases d'utilisation
optimale du moteur essence,
accessibles avec une conduite
adaptée.
Un symbole indique le seuil de
redémarrage du moteur essence.
Le conducteur peut ainsi ajuster
son accélération pour conserver un
roulage électrique.
CHARGE Récupération d'énergie permettant la recharge partielle de la batterie
de traction.
Le curseur se situe dans cette zone
lors des phases de décélération
:
levée de pied de la pédale
d’accélérateur ou freinage.
Indicateur de niveau
de charge (Hybride
rechargeable)


Le niveau de charge de la batterie de traction et
l'autonomie restante en roulage électrique sont
affichés en permanence lorsque le véhicule est
démarré.
L'autonomie affichée dépend de l'usage
du véhicule (type de roulage et vitesse),
de la température extérieure et des
équipements de confort activés.
Test manuel
Cette fonction permet de vérifier certains
indicateurs et d'afficher le journal des alertes.
Elle est accessible par la touche "Check /
Diagnostic " dans le menu Conduite /
Véhicule de l'écran tactile.
Les informations suivantes s'affichent au
combiné
:
–

Niveau d'huile moteur
.
–

Échéance de révision.
–


Pression des pneumatiques.
–


Autonomie de roulage liée à l'AdBlue® et au
système SCR (Diesel BlueHDi).
–

Alertes en cours.
Ces informations s'affichent également
automatiquement à chaque mise du
contact.
Totalisateur kilométrique
Le totalisateur kilométrique mesure la distance
totale parcourue par le véhicule depuis sa
première mise en circulation.
Contact mis, le kilométrage total est indiqué
en permanence. Il reste affiché pendant
30
secondes à la coupure du contact. Il s'affiche
à l'ouverture de la porte conducteur ainsi qu'au
verrouillage et au déverrouillage du véhicule.
En cas de déplacement à l'étranger, vous
pouvez être amené à modifier l'unité de
distance (km ou mile)
: la vitesse affichée doit

23
Instruments de bord
1être exprimée dans l'unité officielle du pays
(km/h ou mph).
Le changement d'unité se fait par le menu de
configuration de l'écran, véhicule à l'arrêt.

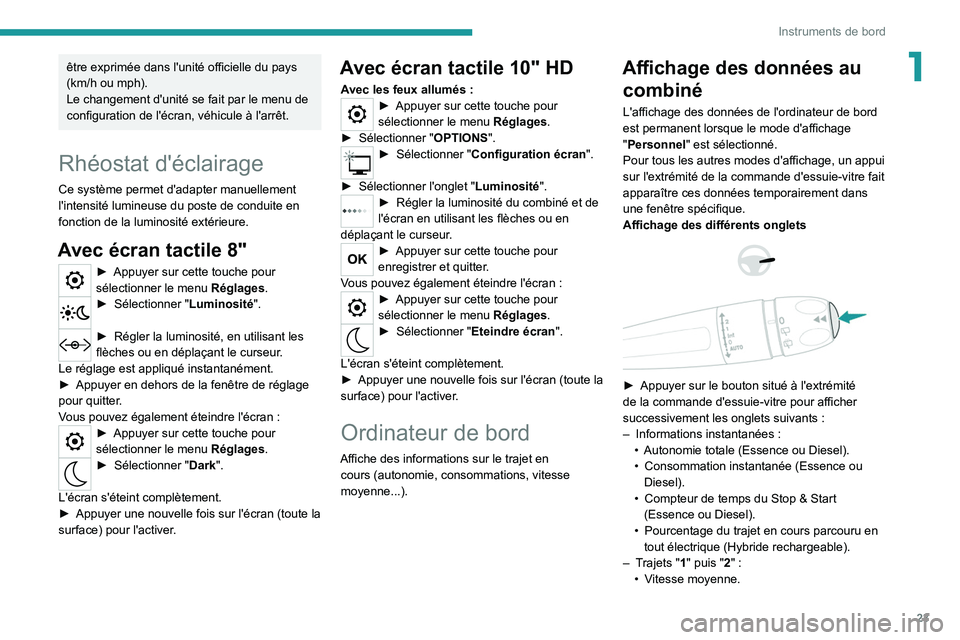

Rhéostat d'éclairage
Ce système permet d'adapter manuellement
l'intensité lumineuse du poste de conduite en
fonction de la luminosité extérieure.
Avec écran tactile 8"
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Luminosité ".
► Régler la luminosité, en utilisant les
flèches ou en déplaçant le curseur.
Le réglage est appliqué instantanément.
►

Appuyer en dehors de la fenêtre de réglage
pour quitter

.
Vous pouvez également éteindre l'écran
:
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Dark".
L'écran s'éteint complètement.
►

Appuyer une nouvelle fois sur l'écran (toute la
surface) pour l'activer

.
Avec écran tactile 10" HD
Avec les feux allumés :► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
►

Sélectionner " OPTIONS".
► Sélection ner "Configuration écran ".
►

Sélectionner l'onglet " Luminosité".► Régler la luminosité du combiné et de
l'écran en utilisant les flèches ou en
déplaçant le curseur.
► Appuyer sur cette touche pour
enregistrer et quitter .
Vous pouvez également éteindre l'écran
:
► Appuyer sur cette touche pour
sélectionner le menu Réglages
.
► Sélectionner "Eteindre écran".
L'écran s'éteint complètement.
►

Appuyer une nouvelle fois sur l'écran (toute la
surface) pour l'activer

.
Ordinateur de bord
Affiche des informations sur le trajet en cours (autonomie, consommations, vitesse
moyenne...).
Affichage des données au combiné
L'affichage des données de l'ordinateur de bord
est permanent lorsque le mode d'affichage
"Personnel" est sélectionné.
Pour tous les autres modes d'affichage, un appui
sur l'extrémité de la commande d'essuie-vitre fait
apparaître ces données temporairement dans
une fenêtre spécifique.
Affichage des différents onglets




► Appuyer sur le bouton situé à l'extrémité
de la commande d'essuie-vitre pour afficher
successivement les onglets suivants
:
–

Informations instantanées
:
•

Autonomie totale (Essence ou Diesel).
•


Consommation instantanée (Essence ou
Diesel).
•


Compteur de temps du Stop & Start
(Essence ou Diesel).
•


Pourcentage du trajet en cours parcouru en
tout électrique (Hybride rechargeable).
–


T
rajets "1" puis "2" :
•

V
itesse moyenne.

24
Instruments de bord

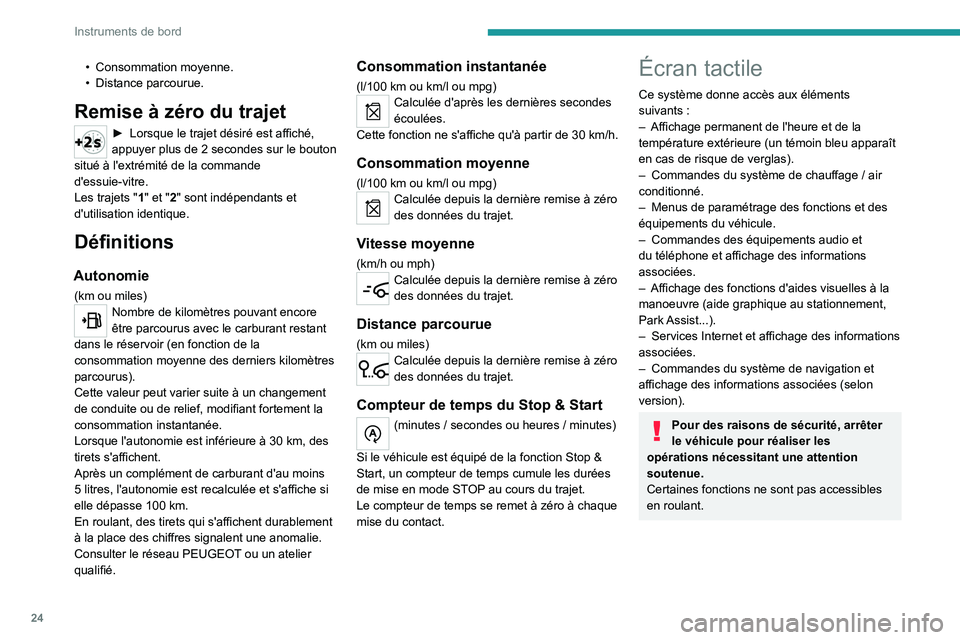

• Consommation moyenne.
• Distance parcourue.
Remise à zéro du trajet
► Lorsque l e trajet désiré est affiché,
appuyer plus de 2 secondes sur le bouton
situé à l'extrémité de la commande
d'essuie-vitre.
Les trajets "1" et "2" sont indépendants et
d'utilisation identique.
Définitions
Autonomie
(km ou miles)Nombre de kilomètres pouvant encore
être parcourus avec le carburant restant
dans le réservoir (en fonction de la
consommation moyenne des derniers kilomètres
parcourus).
Cette valeur peut varier suite à un changement
de conduite ou de relief, modifiant fortement la
consommation instantanée.
Lorsque l'autonomie est inférieure à 30
km, des
tirets s'affichent.
Après un complément de carburant d'au moins
5

litres, l'autonomie est recalculée et s'affiche si
elle dépasse 100
km.
En roulant, des tirets qui s'affichent durablement
à la place des chiffres signalent une anomalie.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
Consommation instantanée
(l/100 km ou km/l ou mpg)Calculée d'après les dernières secondes
écoulées.
Cette fonction ne s'affiche qu'à partir de 30
km/h.
Consommation moyenne
(l/100 km ou km/l ou mpg)Calculée depuis la dernière remise à zéro
des données du trajet.
Vitesse moyenne
(km/h ou mph)Calculée depuis la dernière remise à zéro
des données du trajet.
Distance parcourue
(km ou miles)Calculée depuis la dernière remise à zéro
des données du trajet.
Compteur de temps du Stop & Start
(minutes / secondes ou heures / minutes)
Si le véhicule est équipé de la fonction Stop &
Start, un compteur de temps cumule les durées
de mise en mode ST
OP au cours du trajet.
Le compteur de temps se remet à zéro à chaque
mise du contact.
Écran tactile
Ce système donne accès aux éléments
suivants :
–

Affichage permanent de l'heure et de la
température extérieure (un témoin bleu apparaît
en cas de risque de verglas).
–


Commandes du système de chauffage
/ air
conditionné.
–

Menus de paramétrage des fonctions et des
équipements du véhicule.
–


Commandes des équipements audio et
du téléphone et affichage des informations
associées.
–


Affichage des fonctions d'aides visuelles à la
manoeuvre (aide graphique au stationnement,
Park Assist...).
–


Services Internet et affichage des informations
associées.
–


Commandes du système de navigation et
affichage des informations associées (selon
version).
Pour des raisons de sécurité, arrêter
le véhicule pour réaliser les
opérations nécessitant une attention
soutenue.
Certaines fonctions ne sont pas accessibles
en roulant.

25
Instruments de bord
1Recommandations
Cet écran est de type capacitif.
– Ne pas utiliser d'objets pointus sur l'écran
tactile.
–

Ne pas toucher l'écran tactile avec les mains
mouillées.
–


Utiliser un chiffon propre et doux pour le
nettoyage de l'écran tactile.
Principes
► Utiliser les boutons disposés sous l'écran
tactile pour accéder aux menus, puis appuyer
sur les touches matérialisées sur l'écran tactile.
Certains menus peuvent s'afficher sur deux
pages
: appuyer sur la touche " OPTIONS" pour
accéder à la seconde page.
Au bout de quelques instants sans action sur la seconde page, la première page
s'affiche automatiquement.
Pour désactiver
/ activer une fonction,
sélectionner
"OFF" ou "ON".
Paramétrage d'une fonction
Accès à des informations
complémentaires sur la fonction
Validation
Retour à la page précédente ou validation
Réglage du volume sonore / Coupure du
son
Bandeau(x) d'informations
Certaines informations sont affichées en
permanence dans le(s) bandeau(x) de l'écran
tactile.
Bandeau supérieur de l'écran tactile 8"
– Heure et température extérieure (un témoin
bleu apparaît en cas de risque de verglas).
–

Rappel des informations de climatisation, et
accès direct au menu correspondant.
–


Rappel des informations des menus
Radio

Media et Téléphone .
–

Notifications.
–


Accès aux
Réglages de l'écran tactile et
du combiné numérique (date/heure, langues,
unités...).
Bandeaux latéraux de l'écran tactile
10" HD
– Température extérieure (un témoin bleu
apparaît en cas de risque de verglas).
–

Accès aux
Réglages de l'écran tactile et
du combiné numérique (date/heure, langues,
unités...).
–

Notifications.
–


Rappel des informations de climatisation, et
accès direct au menu correspondant.
–

Heure.
Menus

Appuyer avec trois doigts sur l'écran tactile pour faire apparaître l'ensemble
des touches des menus.
Pour plus d'informations sur les menus,
se reporter aux rubriques décrivant les
systèmes audio et télématique.
Radio / Media
Climatisation
Réglages de la température, du débit
d'air...
Pour plus d'informations sur l' Air conditionné
automatique bizone , se reporter à la rubrique
correspondante.
Navigation (Selon équipement)
Conduite ou Véhicule (Selon
équipement)

26
Instruments de bord

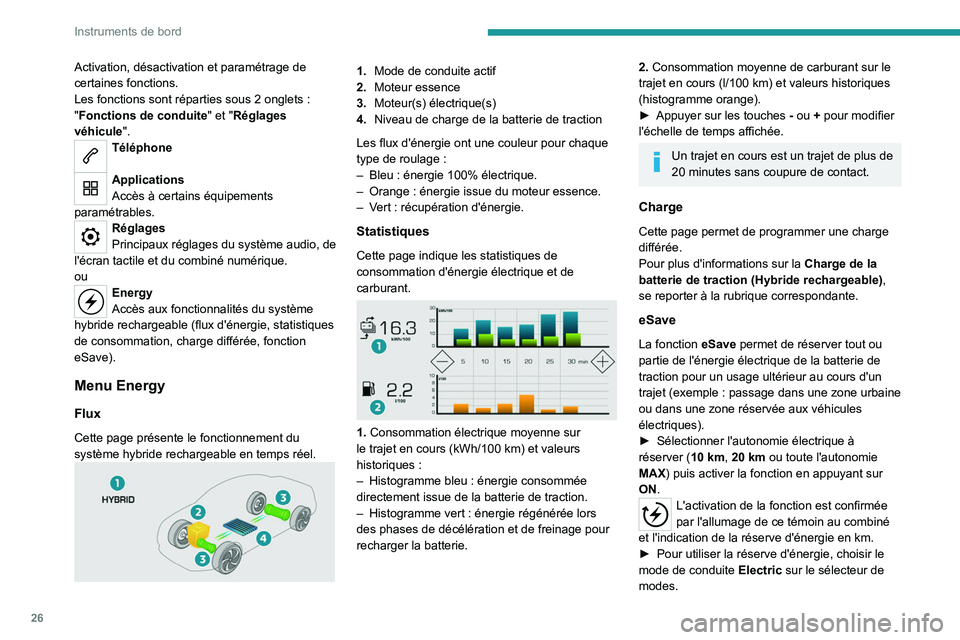

Activation, désactivation et paramétrage de
certaines fonctions.
Les fonctions sont réparties sous 2 onglets :
"Fonctions de conduite " et "Réglages
véhicule".
Téléphone
Applications
Accès à certains équipements
paramétrables.
Réglages
Principaux réglages du système audio, de
l'écran tactile et du combiné numérique.
ou
Energy
Accès aux fonctionnalités du système
hybride rechargeable (flux d'énergie, statistiques
de consommation, charge différée, fonction
eSave).
Menu Energy
Flux
Cette page présente le fonctionnement du
système hybride rechargeable en temps réel.
1. Mode de conduite actif
2. Moteur essence
3. Moteur(s) électrique(s)
4. Niveau de charge de la batterie de traction
Les flux d'énergie ont une couleur pour chaque
type de roulage
:
–

Bleu : énergie 100% électrique.
–


Orange : énergie issue du moteur essence.
–


V
ert : récupération d'énergie.
Statistiques
Cette page indique les statistiques de
consommation d'énergie électrique et de
carburant.


1. Consommation électrique moyenne sur
le trajet en cours (kWh/100 km) et valeurs
historiques
:
–

Histogramme bleu
: énergie consommée
directement issue de la batterie de traction.
–

Histogramme vert
: énergie régénérée lors
des phases de décélération et de freinage pour
recharger la batterie.
2. Consommation moyenne de carburant sur le
trajet en cours (l/100 km) et valeurs historiques
(histogramme orange).
►

Appuyer sur les touches

-
ou + pour modifier
l'échelle de temps affichée.
Un trajet en cours est un trajet de plus de
20 minutes sans coupure de contact.
Charge
Cette page permet de programmer une charge
différée.
Pour plus d'informations sur la Charge de la
batterie de traction (Hybride rechargeable),
se reporter à la rubrique correspondante.
eSave
La fonction eSave permet de réserver tout ou
partie de l'énergie électrique de la batterie de
traction pour un usage ultérieur au cours d'un
trajet (exemple : passage dans une zone urbaine
ou dans une zone réservée aux véhicules
électriques).
►

Sélectionner l'autonomie électrique à
réserver (

10 km, 20 km ou toute l'autonomie
MAX) puis activer la fonction en appuyant sur
ON.
L'activation de la fonction est confirmée
par l'allumage de ce témoin au combiné
et l'indication de la réserve d'énergie en km.
►

Pour utiliser la réserve d'énergie, choisir le
mode de conduite Electric

sur le sélecteur de
modes.

27
Instruments de bord

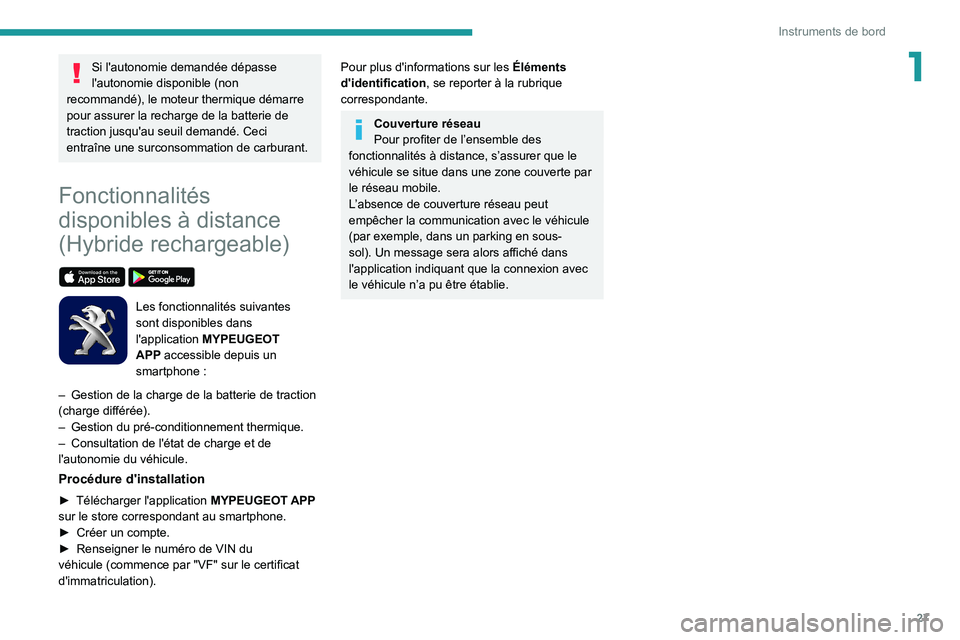

1Si l'autonomie demandée dépasse
l'autonomie disponible (non
recommandé), le moteur thermique démarre
pour assurer la recharge de la batterie de
traction jusqu'au seuil demandé. Ceci
entraîne une surconsommation de carburant.
Fonctionnalités
disponibles à distance
(Hybride rechargeable)


Les fonctionnalités suivantes
sont disponibles dans
l'application MYPEUGEOT
APP accessible depuis un
smartphone
:
–

Gestion de la charge de la batterie de traction
(charge différée).
–

Gestion du pré-conditionnement thermique.
–


Consultation de l'état de charge et de
l'autonomie du véhicule.
Procédure d'installation
► Télécharger l'application MYPEUGEOT APP
sur le store correspondant au smartphone.
►

Créer un compte.
►


Renseigner le numéro de VIN du
véhicule (commence par "VF" sur le certificat
d'immatriculation).
Pour plus d'informations sur les Éléments
d'identification , se reporter à la rubrique
correspondante.
Couverture réseau
Pour profiter de l’ensemble des
fonctionnalités à distance, s’assurer que le
véhicule se situe dans une zone couverte par
le réseau mobile.
L’absence de couverture réseau peut
empêcher la communication avec le véhicule
(par exemple, dans un parking en sous-
sol). Un message sera alors affiché dans
l'application indiquant que la connexion avec
le véhicule n’a pu être établie.

28

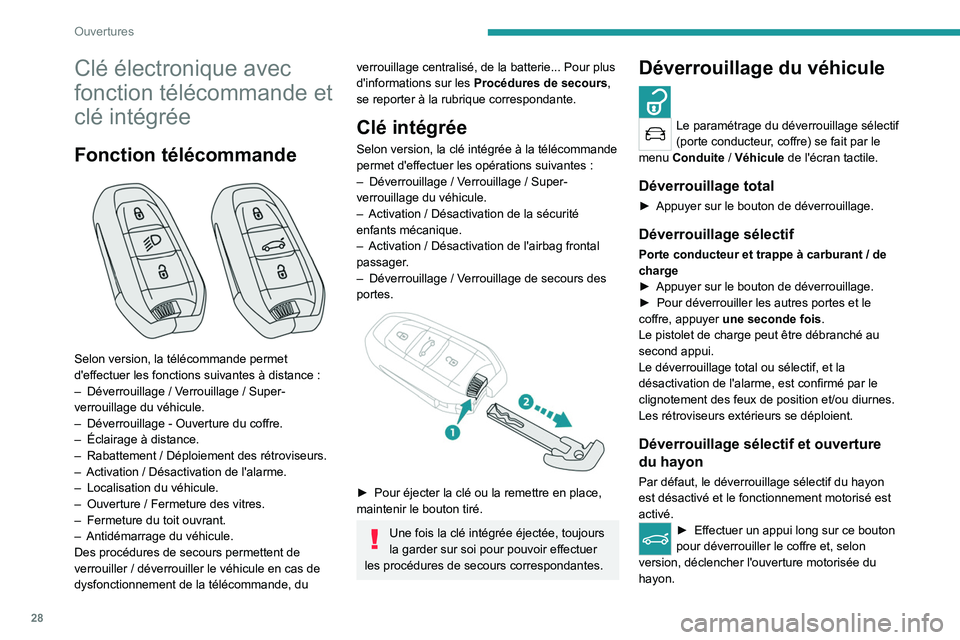

Ouvertures
Clé électronique avec
fonction télécommande et
clé intégrée
Fonction télécommande

Selon version, la télécommande permet
d'effectuer les fonctions suivantes à distance :
–

Déverrouillage
/ Verrouillage / Super-
verrouillage du véhicule.
–

Déverrouillage - Ouverture du coffre.
–


Éclairage à distance.
–


Rabattement
/ Déploiement des rétroviseurs.
–

Activation
/ Désactivation de l'alarme.
–

Localisation du véhicule.
–


Ouverture
/ Fermeture des vitres.
–

Fermeture du toit ouvrant.
–


Antidémarrage du véhicule.
Des procédures de secours permettent de
verrouiller

/ déverrouiller le véhicule en cas de
dysfonctionnement de la télécommande, du
verrouillage centralisé, de la batterie... Pour plus
d'informations sur les Procédures de secours,
se reporter à la rubrique correspondante.
Clé intégrée
Selon version, la clé intégrée à la télécommande
permet d'effectuer les opérations suivantes :
–

Déverrouillage
/ Verrouillage / Super-
verrouillage du véhicule.
–

Activation
/ Désactivation de la sécurité
enfants mécanique.
–

Activation
/ Désactivation de l'airbag frontal
passager.
–

Déverrouillage
/ Verrouillage de secours des
portes.


► Pour éjecter la clé ou la remettre en place,
maintenir le bouton tiré.
Une fois la clé intégrée éjectée, toujours
la garder sur soi pour pouvoir effectuer
les procédures de secours correspondantes.
Déverrouillage du véhicule
Le paramétrage du déverrouillage sélectif
(porte conducteur, coffre) se fait par le
menu Conduite


/ Véhicule de l'écran tactile.
Déverrouillage total
► Appuyer sur le bouton de déverrouillage.
Déverrouillage sélectif
Porte conducteur et trappe à carburant / de
charge
►

Appuyer sur le bouton de déverrouillage.
►


Pour déverrouiller les autres portes et le
coffre, appuyer une seconde fois .
Le pistolet de charge peut être débranché au
second appui.
Le déverrouillage total ou sélectif, et la
désactivation de l'alarme, est confirmé par le
clignotement des feux de position et/ou diurnes.
Les rétroviseurs extérieurs se déploient.
Déverrouillage sélectif et ouverture
du hayon
Par défaut, le déverrouillage sélectif du hayon
est désactivé et le fonctionnement motorisé est
activé.
► Effectuer un appui long sur ce bouton
pour déverrouiller le coffre et, selon
version, déclencher l'ouverture motorisée du
hayon.
