PEUGEOT 508 2023 Manuale duso (in Italian)

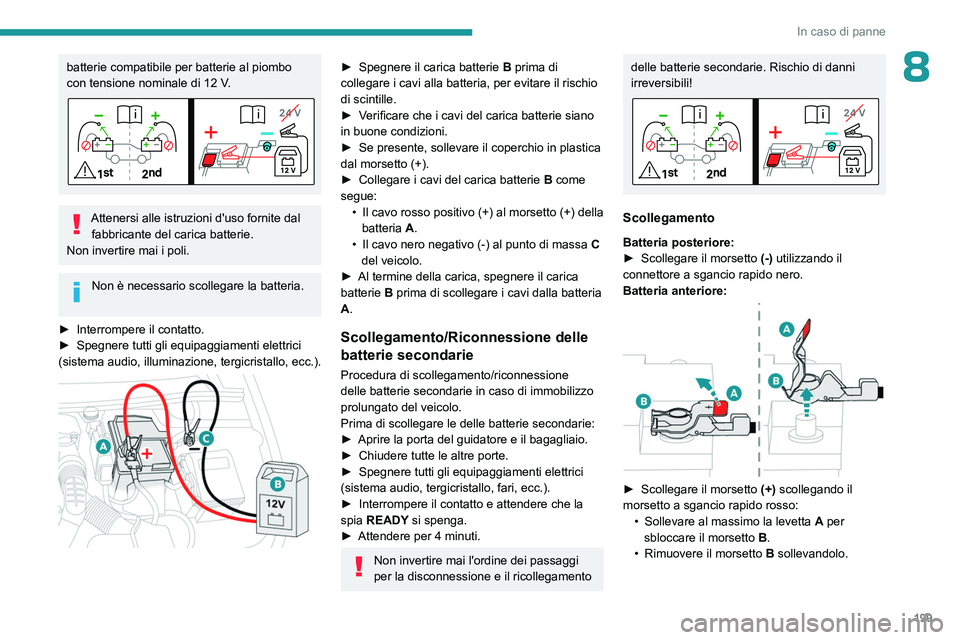

199
In caso di panne
8batterie compatibile per batterie al piombo
con tensione nominale di 12 V.
Attenersi alle istruzioni d'uso fornite dal fabbricante del carica batterie.
Non invertire mai i poli.
Non è necessario scollegare la batteria.
►

Interrompere il contatto.
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, illuminazione, tergicristallo, ecc.).


► Spegnere il carica batterie B prima di
collegare i cavi alla batteria, per evitare il rischio
di scintille.
►

V
erificare che i cavi del carica batterie siano
in buone condizioni.
►

Se presente, sollevare il coperchio in plastica
dal morsetto (+).
►


Collegare i cavi del carica batterie B

come
segue: •

Il
cavo rosso positivo (+) al morsetto (+) della
batteria A.
•

Il cavo nero negativo (-) al punto di massa C


del veicolo.
►

Al termine della carica, spegnere il carica
batterie

B prima di scollegare i cavi dalla batteria
A.
Scollegamento/Riconnessione delle
batterie secondarie
Procedura di scollegamento/riconnessione
delle batterie secondarie in caso di immobilizzo
prolungato del veicolo.
Prima di scollegare le delle batterie secondarie:
►

Aprire la porta del guidatore e il bagagliaio.
►


Chiudere tutte le altre porte.
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, tergicristallo, fari, ecc.).
►


Interrompere il contatto e attendere che la
spia

READY si spenga.
►

Attendere per 4 minuti.
Non invertire mai l'ordine dei passaggi
per la disconnessione e il ricollegamento
delle batterie secondarie. Rischio di danni
irreversibili!
Scollegamento
Batteria posteriore:
► Scollegare il morsetto (-)
utilizzando il
connettore a sgancio rapido nero.
Batteria anteriore:


► Scollegare il morsetto (+) scollegando il
morsetto a sgancio rapido rosso: •

Sollevare al massimo la levetta

A
per
sbloccare il morsetto

B
.
•

Rimuovere il morsetto

B
sollevandolo.

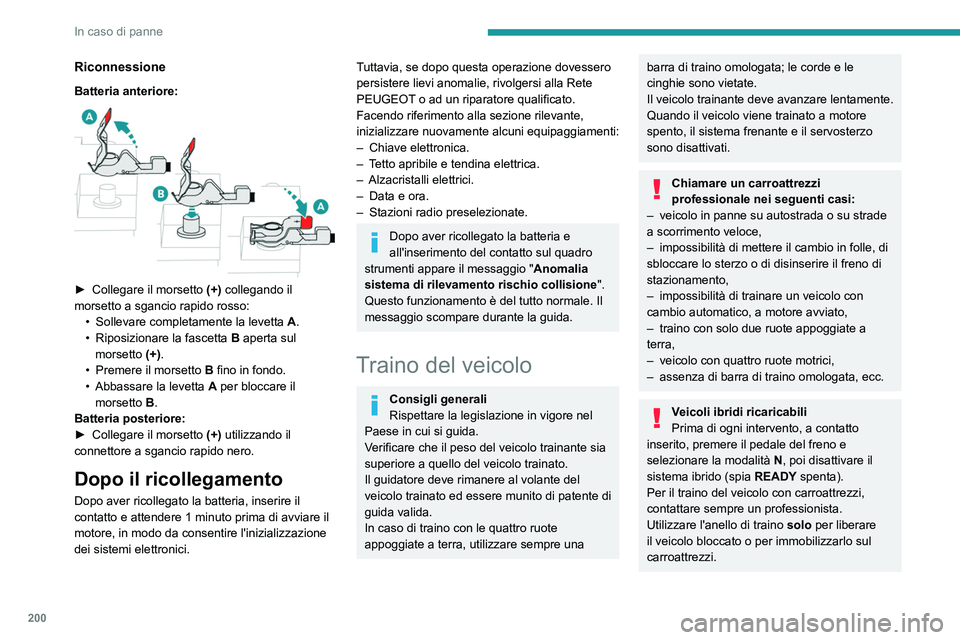

200
In caso di panne
Riconnessione
Batteria anteriore:

► Collegare il morsetto (+) collegando il
morsetto a sgancio rapido rosso: •

Sollevare completamente la levetta

A
.
•

Riposizionare la fascetta

B
aperta sul
morsetto (+).
•

Premere il morsetto
B fino in fondo.
•

Abbassare la levetta

A
per bloccare il
morsetto
B.
Batteria posteriore:
►

Collegare il morsetto (+)

utilizzando il
connettore a sgancio rapido nero.
Dopo il ricollegamento
Dopo aver ricollegato la batteria, inserire il
contatto e attendere 1 minuto prima di avviare il
motore, in modo da consentire l'inizializzazione
dei sistemi elettronici.
Tuttavia, se dopo questa operazione dovessero
persistere lievi anomalie, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Facendo riferimento alla sezione rilevante,
inizializzare nuovamente alcuni equipaggiamenti:
–

Chiave elettronica.
–


T
etto apribile e tendina elettrica.
–

Alzacristalli elettrici.
–


Data e ora.
–


Stazioni radio preselezionate.
Dopo aver ricollegato la batteria e
all'inserimento del contatto sul quadro
strumenti appare il messaggio " Anomalia
sistema di rilevamento rischio
collisione".
Questo funzionamento è del tutto normale. Il
messaggio scompare durante la guida.
Traino del veicolo
Consigli generali
Rispettare la legislazione in vigore nel
Paese in cui si guida.
Verificare che il peso del veicolo trainante sia
superiore a quello del veicolo trainato.
Il guidatore deve rimanere al volante del
veicolo trainato ed essere munito di patente di
guida valida.
In caso di traino con le quattro ruote
appoggiate a terra, utilizzare sempre una
barra di traino omologata; le corde e le
cinghie sono vietate.
Il veicolo trainante deve avanzare lentamente.
Quando il veicolo viene trainato a motore
spento, il sistema frenante e il servosterzo
sono disattivati.
Chiamare un carroattrezzi
professionale nei seguenti casi:
–

veicolo in panne su autostrada o su strade
a scorrimento veloce,
–


impossibilità di mettere il cambio in folle, di
sbloccare lo sterzo o di disinserire il freno di
stazionamento,
–


impossibilità di trainare un veicolo con
cambio automatico, a motore avviato,
–


traino con solo due ruote appoggiate a
terra,
–


veicolo con quattro ruote motrici,
–


assenza di barra di traino omologata, ecc.
Veicoli ibridi ricaricabili
Prima di ogni intervento, a contatto
inserito, premere il pedale del freno e
selezionare la modalità N, poi disattivare il
sistema ibrido (spia READY spenta).
Per il traino del veicolo con carroattrezzi,
contattare sempre un professionista.
Utilizzare l'anello di traino solo
per liberare
il veicolo bloccato o per immobilizzarlo sul
carroattrezzi.

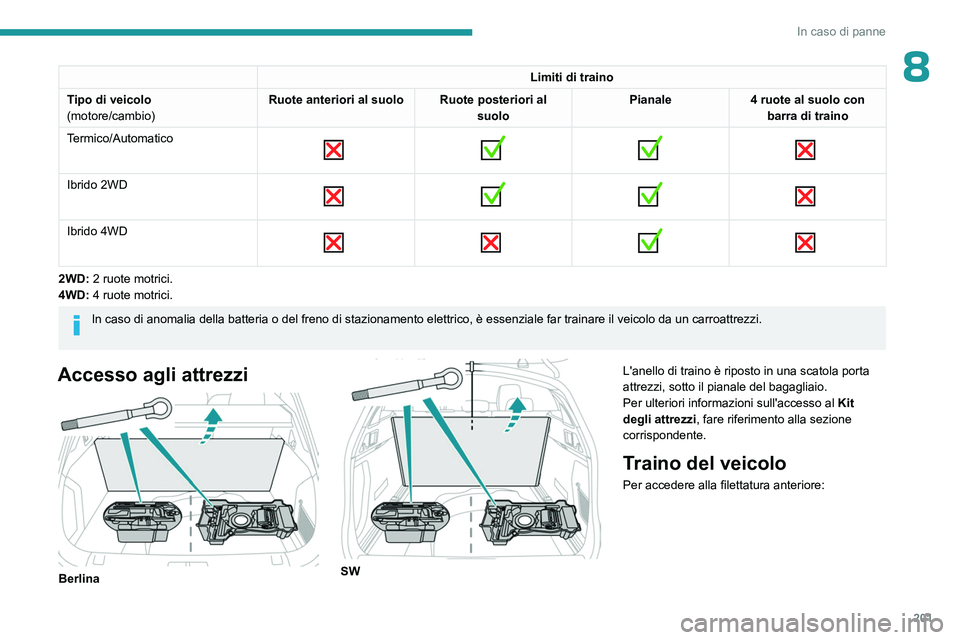

201
In caso di panne
8Limiti di traino
Tipo di veicolo
(motore/cambio) Ruote anteriori al suolo Ruote posteriori al
suoloPianale
4 ruote al suolo con
barra di traino
Termico/Automatico


Ibrido 2WD

Ibrido 4WD

2WD: 2 ruote motrici.
4WD: 4 ruote motrici.
In caso di anomalia della batteria o del freno di stazionamento elettric\
o, è essenziale far trainare il veicolo da un carroattrezzi.
Accesso agli attrezzi

Berlina

SW
L'anello di traino è riposto in una scatola porta
attrezzi, sotto il pianale del bagagliaio.
Per ulteriori informazioni sull'accesso al
Kit
degli attrezzi, fare riferimento alla sezione
corrispondente.
Traino del veicolo
Per accedere alla filettatura anteriore:

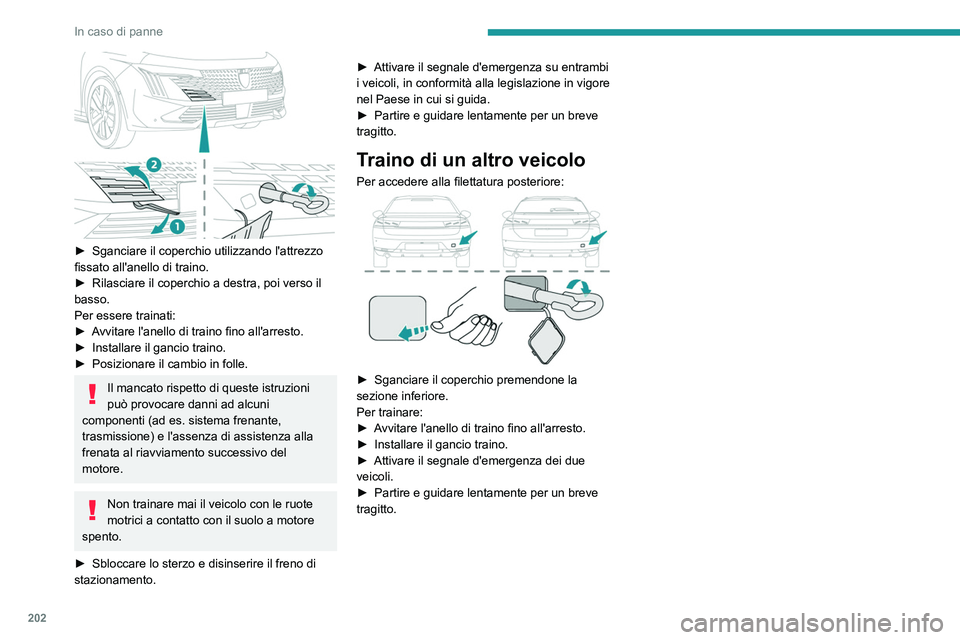

202
In caso di panne

► Sganciare il coperchio utilizzando l'attrezzo
fissato all'anello di traino.
►

Rilasciare il coperchio a destra, poi verso il
basso.
Per essere trainati:
►


A
vvitare l'anello di traino fino all'arresto.
►

Installare il gancio traino.
►


Posizionare il cambio in folle.
Il mancato rispetto di queste istruzioni
può provocare danni ad alcuni
componenti (ad es. sistema frenante,
trasmissione) e l'assenza di assistenza alla
frenata al riavviamento successivo del
motore.
Non trainare mai il veicolo con le ruote
motrici a contatto con il suolo a motore
spento.
►

Sbloccare lo sterzo e disinserire il freno di
stazionamento. ►


Attivare il segnale d'emergenza su entrambi
i veicoli, in conformità alla legislazione in vigore
nel Paese in cui si guida.
►

Partire e guidare lentamente per un breve
tragitto.
Traino di un altro veicolo
Per accedere alla filettatura posteriore:

► Sganciare il coperchio premendone la
sezione inferiore.
Per trainare:
►

A
vvitare l'anello di traino fino all'arresto.
►

Installare il gancio traino.
►


Attivare il segnale d'emergenza dei due
veicoli.
►


Partire e guidare lentamente per un breve
tragitto.

203

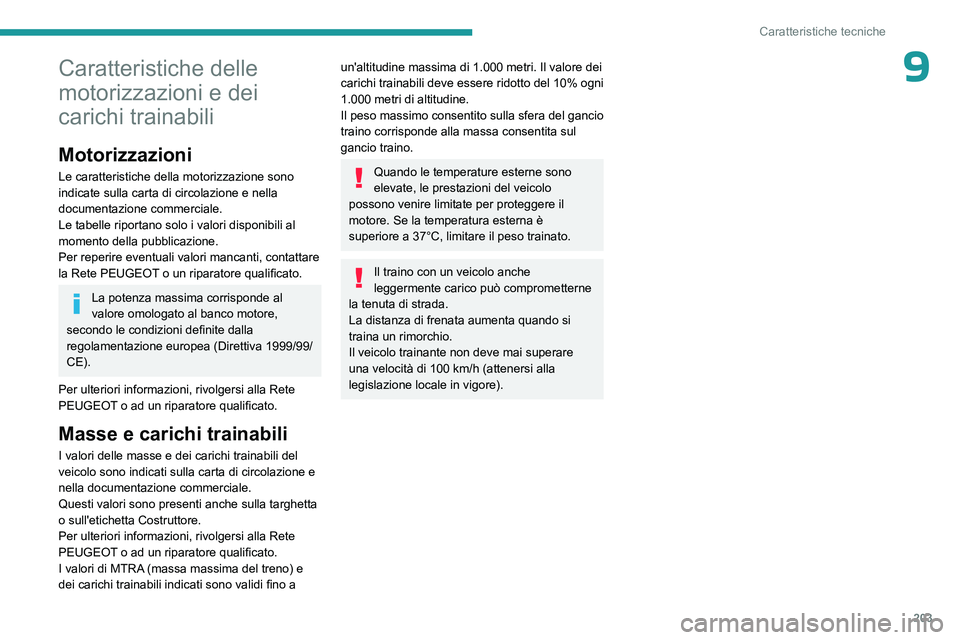

Caratteristiche tecniche
9Caratteristiche delle
motorizzazioni e dei
carichi trainabili
Motorizzazioni
Le caratteristiche della motorizzazione sono
indicate sulla carta di circolazione e nella
documentazione commerciale.
Le tabelle riportano solo i valori disponibili al
momento della pubblicazione.
Per reperire eventuali valori mancanti, contattare
la Rete PEUGEOT o un riparatore qualificato.
La potenza massima corrisponde al
valore omologato al banco motore,
secondo le condizioni definite dalla
regolamentazione europea (Direttiva 1999/99/
CE).
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Masse e carichi trainabili
I valori delle masse e dei carichi trainabili del
veicolo sono indicati sulla carta di circolazione e
nella documentazione commerciale.
Questi valori sono presenti anche sulla targhetta
o sull'etichetta Costruttore.
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
I valori di MTRA (massa massima del treno) e
dei carichi trainabili indicati sono validi fino a
un'altitudine massima di 1.000 metri. Il valore dei
carichi trainabili deve essere ridotto del 10% ogni
1.000 metri di altitudine.
Il peso massimo consentito sulla sfera del gancio
traino corrisponde alla massa consentita sul
gancio traino.
Quando le temperature esterne sono
elevate, le prestazioni del veicolo
possono venire limitate per proteggere il
motore. Se la temperatura esterna è
superiore a 37°C, limitare il peso trainato.
Il traino con un veicolo anche
leggermente carico può comprometterne
la tenuta di strada.
La distanza di frenata aumenta quando si
traina un rimorchio.
Il veicolo trainante non deve mai superare
una velocità di 100
km/h (attenersi alla
legislazione locale in vigore).

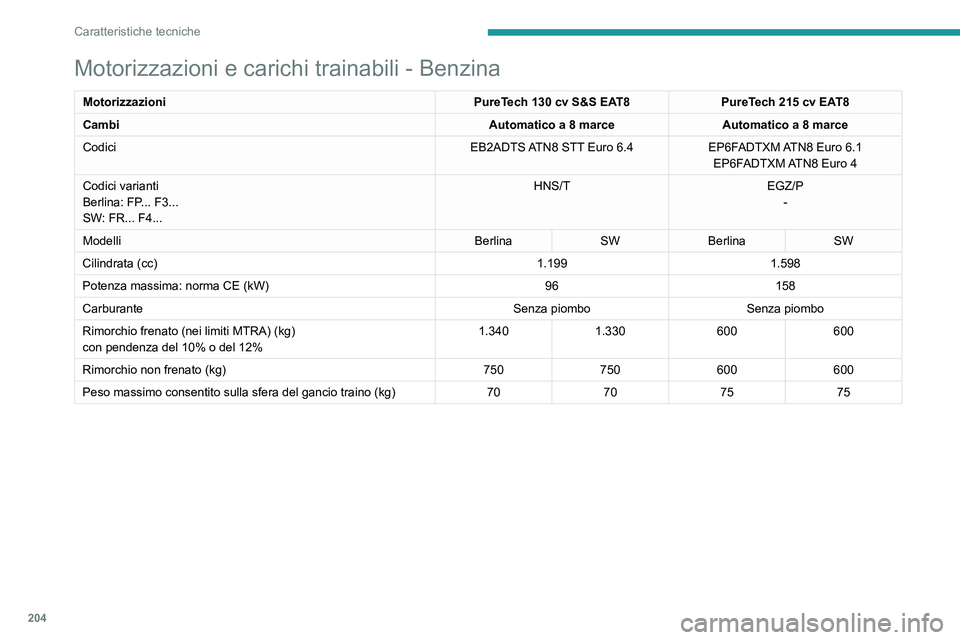

204
Caratteristiche tecniche
Motorizzazioni e carichi trainabili - Benzina
MotorizzazioniPureTech 130 cv S&S EAT8PureTech 215 cv EAT8
Cambi Automatico a 8 marceAutomatico a 8 marce
Codici EB2ADTS ATN8 STT Euro
6.4 EP6FADTXM ATN8 Euro
6.1
EP6FADTXM ATN8 Euro
4
Codici varianti
Berlina: FP... F3...
SW: FR... F4... HNS/T
EGZ/P
-
Modelli BerlinaSWBerlina SW
Cilindrata (cc) 1.1991.598
Potenza massima: norma CE (kW) 96158
Carburante Senza piomboSenza piombo
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 1.340
1.330 600600
Rimorchio non frenato (kg) 750750600600
Peso massimo consentito sulla sfera del gancio traino (kg) 70707575

205
Caratteristiche tecniche

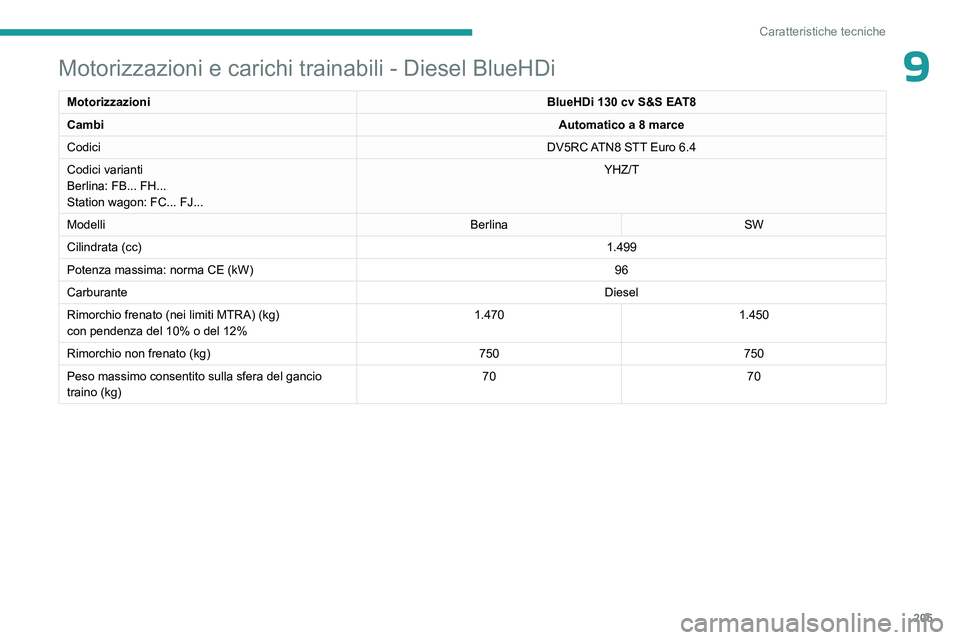

9Motorizzazioni e carichi trainabili - Diesel BlueHDi
MotorizzazioniBlueHDi 130 cv S&S EAT8
Cambi Automatico a 8 marce
Codici DV5RC ATN8 STT Euro
6.4
Codici varianti
Berlina: FB... FH...
Station wagon: FC... FJ... YHZ/T
Modelli BerlinaSW
Cilindrata (cc) 1.499
Potenza massima: norma CE (kW) 96
Carburante Diesel
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 1.470
1.450
Rimorchio non frenato (kg) 750750
Peso massimo consentito sulla sfera del gancio
traino (kg) 70
70

206
Caratteristiche tecniche
Motorizzazioni e carichi trainabili - Ibrido ricaricabile
HYBRID 180 cv e-EAT8 HYBRID 225 cv e-EAT8PSE
HYBRID4 360 cv e-EAT8
Codici EP6FADTXHPE EATN8 FWD
Euro
6.4 EP6FADTXHPD EATN8 FWD
Euro
6.4EP6FADTXHPR EATN8 AWD
Euro
6.4
Codici varianti
Berlina: F3...
SW: F4... DGX/T
DGZ/T 5GB/T
Modelli BerlinaSWBerlina SWBerlina SW
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 1.320
1.3001.3201.3001.2801.260
Rimorchio non frenato (kg) 750750750750750750
Peso massimo consentito sulla sfera del gancio
traino (kg) 70
7070707070
Motore benzina PureTech
150 cv PureTech
180 cvPureTech
200 cv
Cambio Automatico elettrico a 8 marce Automatico elettrico a 8 marce Automatico elettrico a 8 marce
Cilindrata (cc) 1.5981.5981.598
Potenza massima: norma CE (kW) 11 0133 147
Carburante Senza piomboSenza piomboSenza piombo
Motore elettrico
Tecnologia Sincrono con magneti
permanenti Sincrono con magneti
permanenti Sincrono con magneti
permanenti
Potenza massima: norma CE (kW) 8181Anteriore: 81
Posteriore: 83
Batteria di trazione

207

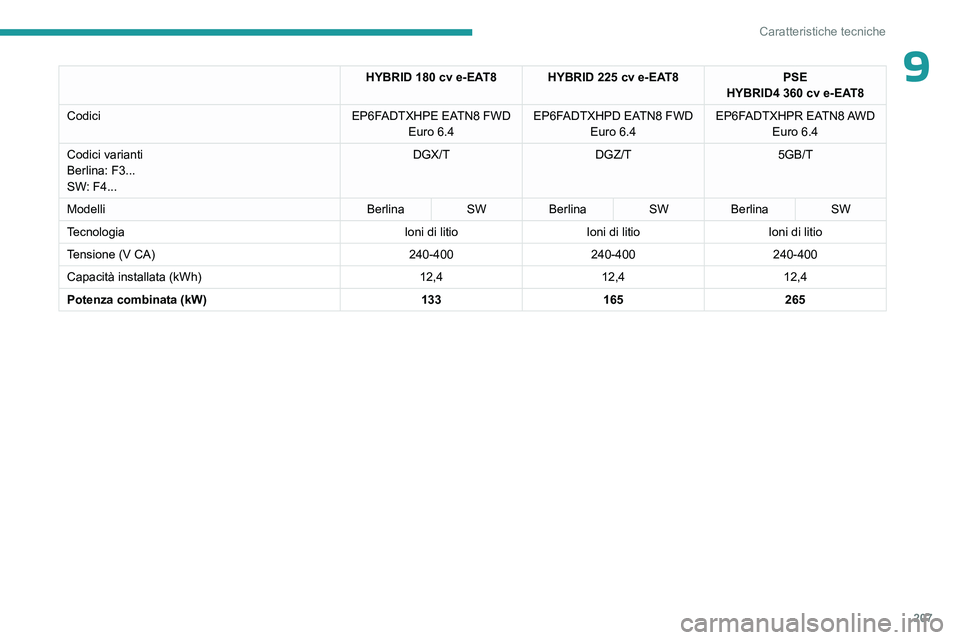

Caratteristiche tecniche
9HYBRID 180 cv e-EAT8 HYBRID 225 cv e-EAT8PSE
HYBRID4 360 cv e-EAT8
Codici EP6FADTXHPE EATN8 FWD
Euro
6.4 EP6FADTXHPD EATN8 FWD
Euro
6.4EP6FADTXHPR EATN8 AWD
Euro
6.4
Codici varianti
Berlina: F3...
SW: F4... DGX/T
DGZ/T 5GB/T
Modelli BerlinaSWBerlina SWBerlina SW
Tecnologia Ioni di litioIoni di litioIoni di litio
Tensione (V CA) 240-400240-400240-400
Capacità installata (kWh) 12,412,412,4
Potenza combinata (kW) 133165265

208

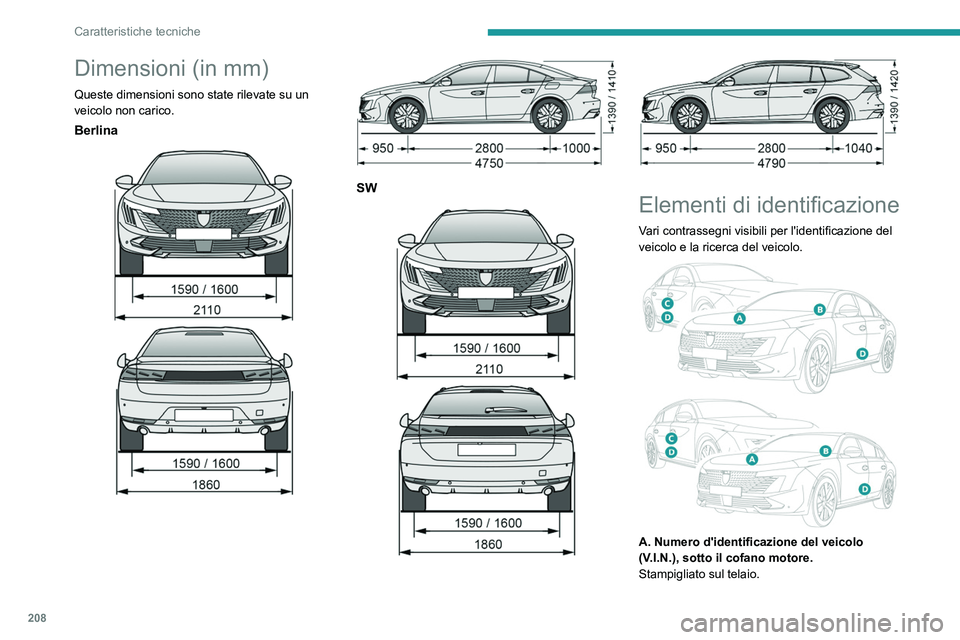

Caratteristiche tecniche
Dimensioni (in mm)
Queste dimensioni sono state rilevate su un
veicolo non carico.
Berlina



SW



Elementi di identificazione
Vari contrassegni visibili per l'identificazione del
veicolo e la ricerca del veicolo.


A. Numero d'identificazione del veicolo
(V.I.N.), sotto il cofano motore.
Stampigliato sul telaio.
