189
In caso di panne
8► Una volta raggiunta la pressione corretta,
portare l'interruttore sulla posizione "O".
►

Rimuovere il kit e riporlo.
►


Riposizionare il tappo sulla valvola.
In caso di modifica della pressione di uno
o più pneumatici, è necessario
reinizializzare il sistema di segnalazione
pneumatici sgonfi.
Per ulteriori informazioni sulla Segnalazione
pneumatici sgonfi , fare riferimento alla
sezione corrispondente.

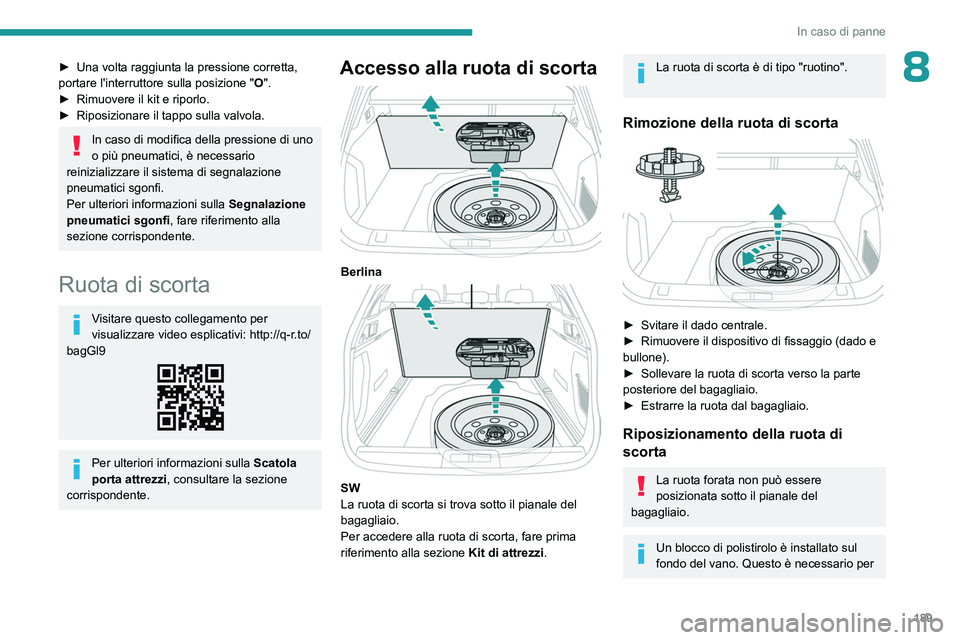

Ruota di scorta
Visitare questo collegamento per
visualizzare video esplicativi: http://q-r.to/
bagGl9
Per ulteriori informazioni sulla Scatola
porta attrezzi, consultare la sezione
corrispondente.
Accesso alla ruota di scorta

Berlina

SW
La ruota di scorta si trova sotto il pianale del
bagagliaio.
Per accedere alla ruota di scorta, fare prima
riferimento alla sezione Kit di attrezzi.
La ruota di scorta è di tipo "ruotino".
Rimozione della ruota di scorta

► Svitare il dado centrale.
► Rimuovere il dispositivo di fissaggio (dado e
bullone).
►

Sollevare la ruota di scorta verso la parte
posteriore del bagagliaio.
►


Estrarre la ruota dal bagagliaio.
Riposizionamento della ruota di
scorta
La ruota forata non può essere
posizionata sotto il pianale del
bagagliaio.
Un blocco di polistirolo è installato sul
fondo del vano. Questo è necessario per

190
In caso di panne

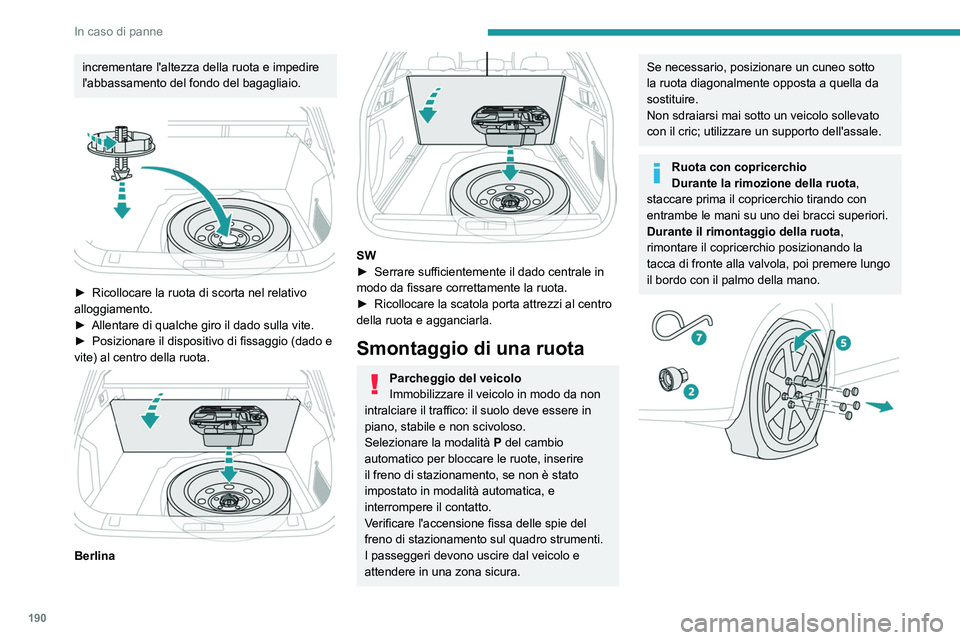

incrementare l'altezza della ruota e impedire
l'abbassamento del fondo del bagagliaio.


► Ricollocare la ruota di scorta nel relativo
alloggiamento.
►

Allentare di qualche giro il dado sulla vite.
►


Posizionare il dispositivo di fissaggio (dado e
vite) al centro della ruota.


Berlina

SW
► Serrare sufficientemente il dado centrale in
modo da fissare correttamente la ruota.
►

Ricollocare la scatola porta attrezzi al centro
della ruota e agganciarla.
Smontaggio di una ruota
Parcheggio del veicolo
Immobilizzare il veicolo in modo da non
intralciare il traffico: il suolo deve essere in
piano, stabile e non scivoloso.
Selezionare la modalità

P
del cambio
automatico per bloccare le ruote, inserire
il freno di stazionamento, se non è stato
impostato in modalità automatica, e
interrompere il contatto.
Verificare l'accensione fissa delle spie del
freno di stazionamento sul quadro strumenti.
I passeggeri devono uscire dal veicolo e
attendere in una zona sicura.
Se necessario, posizionare un cuneo sotto
la ruota diagonalmente opposta a quella da
sostituire.
Non sdraiarsi mai sotto un veicolo sollevato
con il cric; utilizzare un supporto dell'assale.
Ruota con copricerchio
Durante la rimozione della ruota ,
staccare prima il copricerchio tirando con
entrambe le mani su uno dei bracci superiori.
Durante il rimontaggio della ruota ,
rimontare il copricerchio posizionando la
tacca di fronte alla valvola, poi premere lungo
il bordo con il palmo della mano.

191
In caso di panne
8

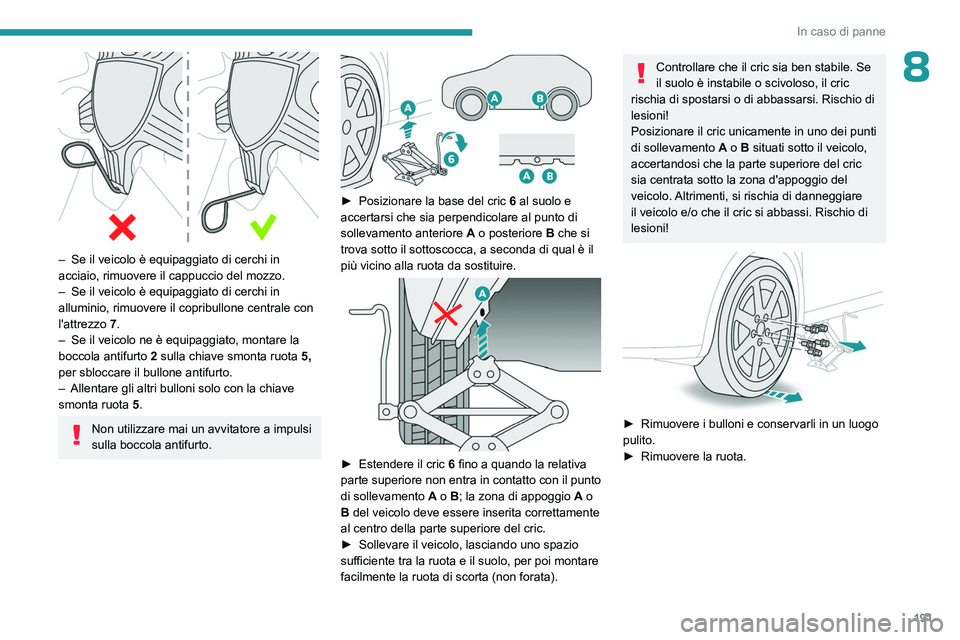

– Se il veicolo è equipaggiato di cerchi in
acciaio, rimuovere il cappuccio del mozzo.
–

Se il veicolo è equipaggiato di cerchi in
alluminio, rimuovere il copribullone centrale con
l'attrezzo

7.
–

Se il veicolo ne è equipaggiato, montare la
boccola antifurto 2

sulla chiave smonta ruota 5,
per sbloccare il bullone antifurto.
–

Allentare gli altri bulloni solo con la chiave
smonta ruota

5.
Non utilizzare mai un avvitatore a impulsi
sulla boccola antifurto.


► Posizionare la base del cric 6 al suolo e
accertarsi che sia perpendicolare al punto di
sollevamento anteriore

A
o posteriore B che si
trova sotto il sottoscocca, a seconda di qual è il
più vicino alla ruota da sostituire.


► Estendere il cric 6 fino a quando la relativa
parte superiore non entra in contatto con il punto
di sollevamento

A
o B; la zona di appoggio
A
o
B del veicolo deve essere inserita correttamente
al centro della parte superiore del cric.
►

Sollevare il veicolo, lasciando uno spazio
sufficiente tra la ruota e il suolo, per poi montare
facilmente la ruota di scorta (non forata).
Controllare che il cric sia ben stabile. Se
il suolo è instabile o scivoloso, il cric
rischia di spostarsi o di abbassarsi. Rischio di
lesioni!
Posizionare il cric unicamente in uno dei punti
di sollevamento

A
o B situati sotto il veicolo,
accertandosi che la parte superiore del cric
sia centrata sotto la zona d'appoggio del
veicolo. Altrimenti, si rischia di danneggiare
il veicolo e/o che il cric si abbassi. Rischio di
lesioni!


► Rimuovere i bulloni e conservarli in un luogo
pulito.
►

Rimuovere la ruota.

192
In caso di panne

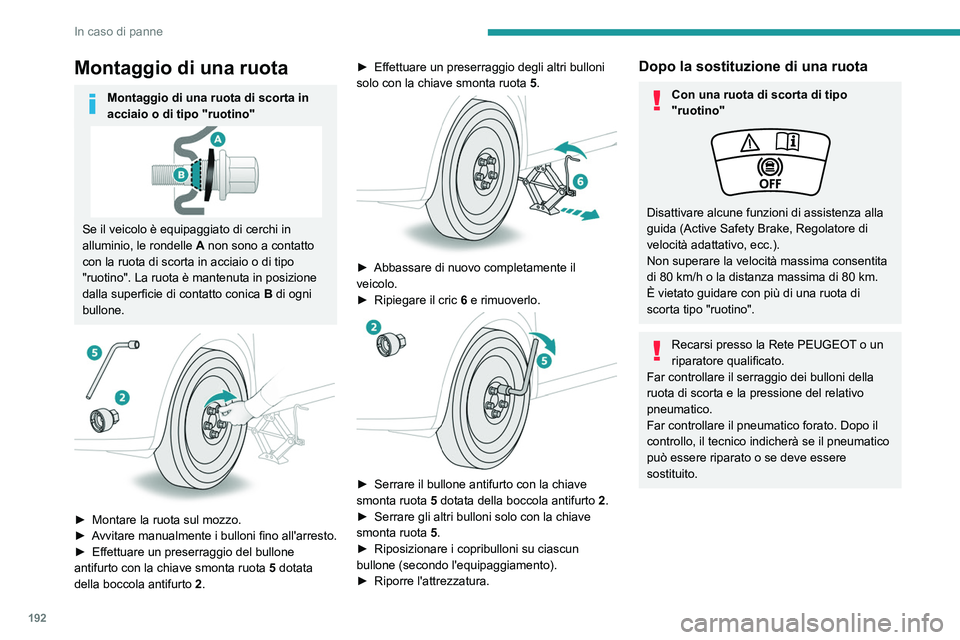

Montaggio di una ruota
Montaggio di una ruota di scorta in
acciaio o di tipo "ruotino"
Se il veicolo è equipaggiato di cerchi in
alluminio, le rondelle A non sono a contatto
con la ruota di scorta in acciaio o di tipo
"ruotino". La ruota è mantenuta in posizione
dalla superficie di contatto conica B di ogni
bullone.


► Montare la ruota sul mozzo.
► A vvitare manualmente i bulloni fino all'arresto.
►

Effettuare un preserraggio del bullone
antifurto con la chiave smonta ruota


5
dotata
della boccola antifurto

2
. ►

Effettuare un preserraggio degli altri bulloni
solo con la chiave smonta ruota

5
.


► Abbassare di nuovo completamente il
veicolo.
►

Ripiegare il cric

6
e rimuoverlo.


► Serrare il bullone antifurto con la chiave
smonta ruota 5 dotata della boccola antifurto 2 .
►

Serrare gli altri bulloni solo con la chiave
smonta ruota

5.
►

Riposizionare i copribulloni su ciascun
bullone (secondo l'equipaggiamento).
►


Riporre l'attrezzatura.
Dopo la sostituzione di una ruota
Con una ruota di scorta di tipo
"ruotino"
Disattivare alcune funzioni di assistenza alla
guida (Active Safety Brake, Regolatore di
velocità adattativo, ecc.).
Non superare la velocità massima consentita
di 80 km/h o la distanza massima di 80 km.
È vietato guidare con più di una ruota di
scorta tipo "ruotino".
Recarsi presso la Rete PEUGEOT o un
riparatore qualificato.
Far controllare il serraggio dei bulloni della
ruota di scorta e la pressione del relativo
pneumatico.
Far controllare il pneumatico forato. Dopo il
controllo, il tecnico indicherà se il pneumatico
può essere riparato o se deve essere
sostituito.

193
In caso di panne

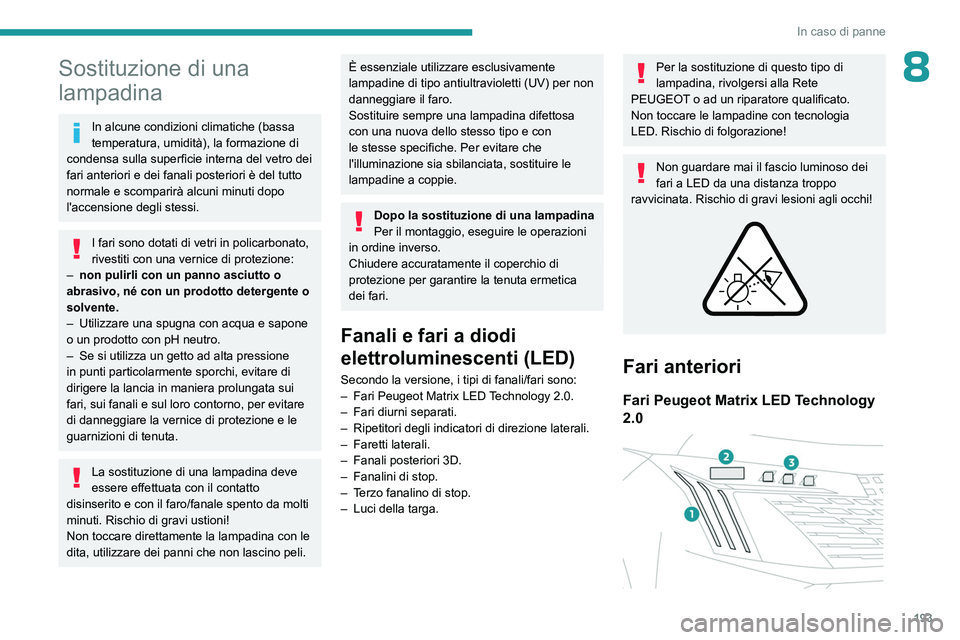

8Sostituzione di una
lampadina
In alcune condizioni climatiche (bassa
temperatura, umidità), la formazione di
condensa sulla superficie interna del vetro dei
fari anteriori e dei fanali posteriori è del tutto
normale e scomparirà alcuni minuti dopo
l'accensione degli stessi.
I fari sono dotati di vetri in policarbonato,
rivestiti con una vernice di protezione:
–

non pulirli con un panno asciutto o
abrasivo, né con un prodotto detergente o
solvente.
–


Utilizzare una spugna con acqua e sapone
o un prodotto con pH neutro.
–


Se si utilizza un getto ad alta pressione
in punti particolarmente sporchi, evitare di
dirigere la lancia in maniera prolungata sui
fari, sui fanali e sul loro contorno, per evitare
di danneggiare la vernice di protezione e le
guarnizioni di tenuta.
La sostituzione di una lampadina deve
essere effettuata con il contatto
disinserito e con il faro/fanale spento da molti
minuti. Rischio di gravi ustioni!
Non toccare direttamente la lampadina con le
dita, utilizzare dei panni che non lascino peli.
È essenziale utilizzare esclusivamente
lampadine di tipo antiultravioletti (UV) per non
danneggiare il faro.
Sostituire sempre una lampadina difettosa
con una nuova dello stesso tipo e con
le stesse specifiche. Per evitare che
l'illuminazione sia sbilanciata, sostituire le
lampadine a coppie.
Dopo la sostituzione di una lampadina
Per il montaggio, eseguire le operazioni
in ordine inverso.
Chiudere accuratamente il coperchio di
protezione per garantire la tenuta ermetica
dei fari.
Fanali e fari a diodi
elettroluminescenti (LED)
Secondo la versione, i tipi di fanali/fari sono:
– Fari Peugeot Matrix LED Technology 2.0.
–

Fari diurni separati.
–


Ripetitori degli indicatori di direzione laterali.
–


Faretti laterali.
–


Fanali posteriori 3D.
–


Fanalini di stop.
–


T
erzo fanalino di stop.
–

Luci della targa.
Per la sostituzione di questo tipo di
lampadina, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Non toccare le lampadine con tecnologia
LED. Rischio di folgorazione!
Non guardare mai il fascio luminoso dei
fari a LED da una distanza troppo
ravvicinata. Rischio di gravi lesioni agli occhi!


Fari anteriori
Fari Peugeot Matrix LED Technology
2.0

194
In caso di panne

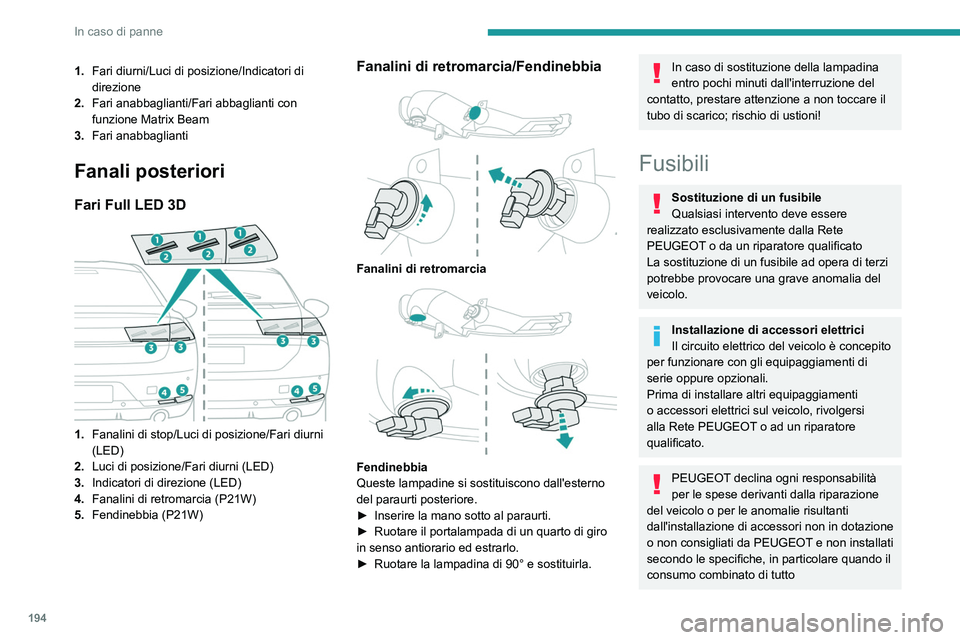

1.Fari diurni/Luci di posizione/Indicatori di
direzione
2. Fari anabbaglianti/Fari abbaglianti con
funzione
Matrix Beam
3. Fari anabbaglianti
Fanali posteriori
Fari Full LED 3D

1.Fanalini di stop/Luci di posizione/Fari diurni
(LED)
2. Luci di posizione/Fari diurni (LED)
3. Indicatori di direzione (LED)
4. Fanalini di retromarcia (P21W)
5. Fendinebbia (P21W)
Fanalini di retromarcia/Fendinebbia

Fanalini di retromarcia

Fendinebbia
Queste lampadine si sostituiscono dall'esterno
del paraurti posteriore.
►

Inserire la mano sotto al paraurti.
►


Ruotare il portalampada di un quarto di giro
in senso antiorario ed estrarlo.
►


Ruotare la lampadina di 90° e sostituirla.
In caso di sostituzione della lampadina
entro pochi minuti dall'interruzione del
contatto, prestare attenzione a non toccare il
tubo di scarico; rischio di ustioni!
Fusibili
Sostituzione di un fusibile
Qualsiasi intervento deve essere
realizzato esclusivamente dalla Rete
PEUGEOT o da un riparatore qualificato
La sostituzione di un fusibile ad opera di terzi
potrebbe provocare una grave anomalia del
veicolo.
Installazione di accessori elettrici
Il circuito elettrico del veicolo è concepito
per funzionare con gli equipaggiamenti di
serie oppure opzionali.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo, rivolgersi
alla Rete PEUGEOT o ad un riparatore
qualificato.
PEUGEOT declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per le anomalie risultanti
dall'installazione di accessori non in dotazione
o non consigliati da PEUGEOT e non installati
secondo le specifiche, in particolare quando il
consumo combinato di tutto

195
In caso di panne

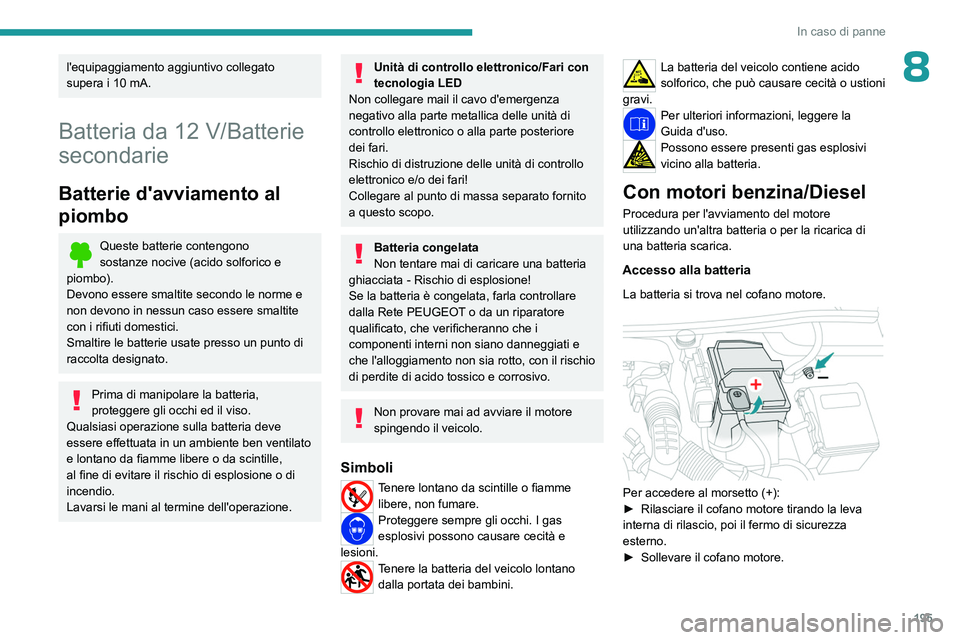

8l'equipaggiamento aggiuntivo collegato
supera i 10 mA.
Batteria da 12 V/Batterie
secondarie
Batterie d'avviamento al
piombo
Queste batterie contengono
sostanze
nocive (acido solforico e
piombo).
Devono essere smaltite secondo le norme e
non devono in nessun caso essere smaltite
con i rifiuti domestici.
Smaltire le batterie usate presso un punto di
raccolta designato.
Prima di manipolare la batteria,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulla batteria deve
essere effettuata in un ambiente ben ventilato
e lontano da fiamme libere o da scintille,
al fine di evitare il rischio di esplosione o di
incendio.
Lavarsi le mani al termine dell'operazione.
Unità di controllo elettronico/Fari con
tecnologia LED
Non collegare mail il cavo d'emergenza
negativo alla parte metallica delle unità di
controllo elettronico o alla parte posteriore
dei fari.
Rischio di distruzione delle unità di controllo
elettronico e/o dei fari!
Collegare al punto di massa separato fornito
a questo scopo.
Batteria congelata
Non tentare mai di caricare una batteria
ghiacciata - Rischio di esplosione!
Se la batteria è congelata, farla controllare
dalla Rete PEUGEOT o da un riparatore
qualificato, che verificheranno che i
componenti interni non siano danneggiati e
che l'alloggiamento non sia rotto, con il rischio
di perdite di acido tossico e corrosivo.
Non provare mai ad avviare il motore
spingendo il veicolo.
Simboli
Tenere lontano da scintille o fiamme libere, non fumare.
Proteggere sempre gli occhi. I gas
esplosivi possono causare cecità e
lesioni.
Tenere la batteria del veicolo lontano dalla portata dei bambini.
La batteria del veicolo contiene acido
solforico, che può causare cecità o ustioni
gravi.
Per ulteriori informazioni, leggere la
Guida d'uso.
Possono essere presenti gas esplosivi
vicino alla batteria.
Con motori benzina/Diesel
Procedura per l'avviamento del motore
utilizzando un'altra batteria o per la ricarica di
una batteria scarica.
Accesso alla batteria
La batteria si trova nel cofano motore.

Per accedere al morsetto (+):
► Rilasciare il cofano motore tirando la leva
interna di rilascio, poi il fermo di sicurezza
esterno.
►

Sollevare il cofano motore.

196
In caso di panne

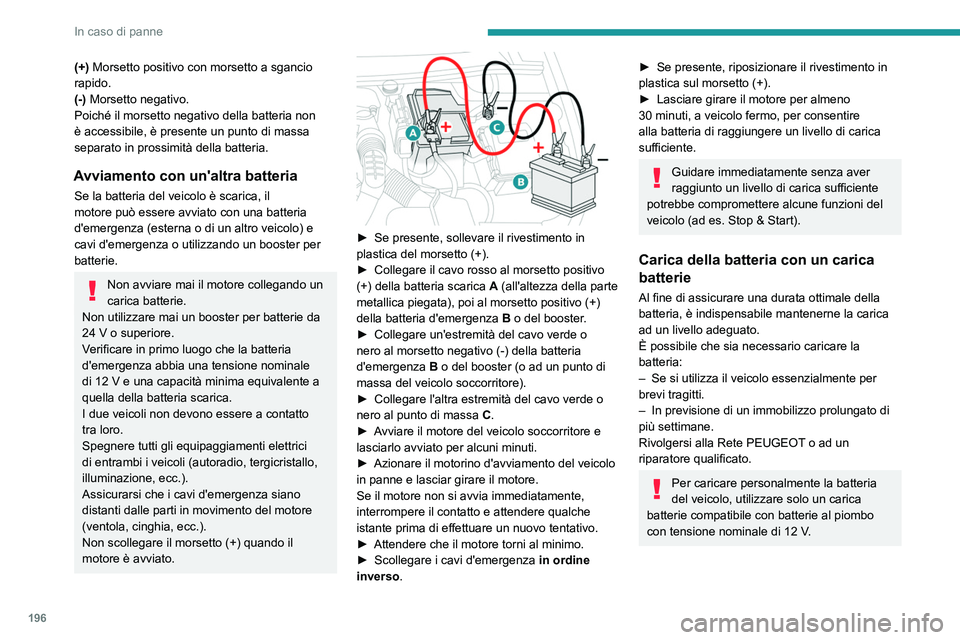

(+) Morsetto positivo con morsetto a sgancio
rapido.
(-) Morsetto negativo.
Poiché il morsetto negativo della batteria non
è accessibile, è presente un punto di massa
separato in prossimità della batteria.
Avviamento con un'altra batteria
Se la batteria del veicolo è scarica, il
motore può essere avviato con una batteria
d'emergenza (esterna o di un altro veicolo) e
cavi d'emergenza o utilizzando un booster per
batterie.
Non avviare mai il motore collegando un
carica batterie.
Non utilizzare mai un booster per batterie da
24

V o superiore.
Verificare in primo luogo che la batteria
d'emergenza abbia una tensione nominale
di 12
V e una capacità minima equivalente a
quella della batteria scarica.
I due veicoli non devono essere a contatto
tra loro.
Spegnere tutti gli equipaggiamenti elettrici
di entrambi i veicoli (autoradio, tergicristallo,
illuminazione, ecc.).
Assicurarsi che i cavi d'emergenza siano
distanti dalle parti in movimento del motore
(ventola, cinghia, ecc.).
Non scollegare il morsetto (+) quando il
motore è avviato.


► Se presente, sollevare il rivestimento in
plastica del morsetto (+).
►

Collegare il cavo rosso al morsetto positivo
(+) della batteria scarica A

(all'altezza della parte
metallica piegata), poi al morsetto positivo (+)
della batteria d'emergenza

B
o del booster.
►

Collegare un'estremità del cavo verde o
nero al morsetto negativo (-) della batteria
d'emergenza


B
o del booster (o ad un punto di
massa del veicolo soccorritore).
►

Collegare l'altra estremità del cavo verde o
nero al punto di massa


C
.
►

A
vviare il motore del veicolo soccorritore e
lasciarlo avviato per alcuni minuti.
►

Azionare il motorino d'avviamento del veicolo
in panne e lasciar girare il motore.
Se il motore non si avvia immediatamente,
interrompere il contatto e attendere qualche
istante prima di effettuare un nuovo tentativo.
►


Attendere che il motore torni al minimo.
►


Scollegare i cavi d'emergenza in ordine
inverso

.
► Se presente, riposizionare il rivestimento in
plastica sul morsetto (+).
►

Lasciare girare il motore per almeno
30

minuti, a veicolo fermo, per consentire
alla batteria di raggiungere un livello di carica
sufficiente.
Guidare immediatamente senza aver
raggiunto un livello di carica sufficiente
potrebbe compromettere alcune funzioni del
veicolo (ad es. Stop & Start).
Carica della batteria con un carica
batterie
Al fine di assicurare una durata ottimale della
batteria, è indispensabile mantenerne la carica
ad un livello adeguato.
È possibile che sia necessario caricare la
batteria:
–

Se si utilizza il veicolo essenzialmente per
brevi tragitti.
–


In previsione di un immobilizzo prolungato di
più settimane.
Rivolgersi alla Rete PEUGEOT

o ad un
riparatore qualificato.
Per caricare personalmente la batteria
del veicolo, utilizzare solo un carica
batterie compatibile con batterie al piombo
con tensione nominale di 12
V.

197
In caso di panne

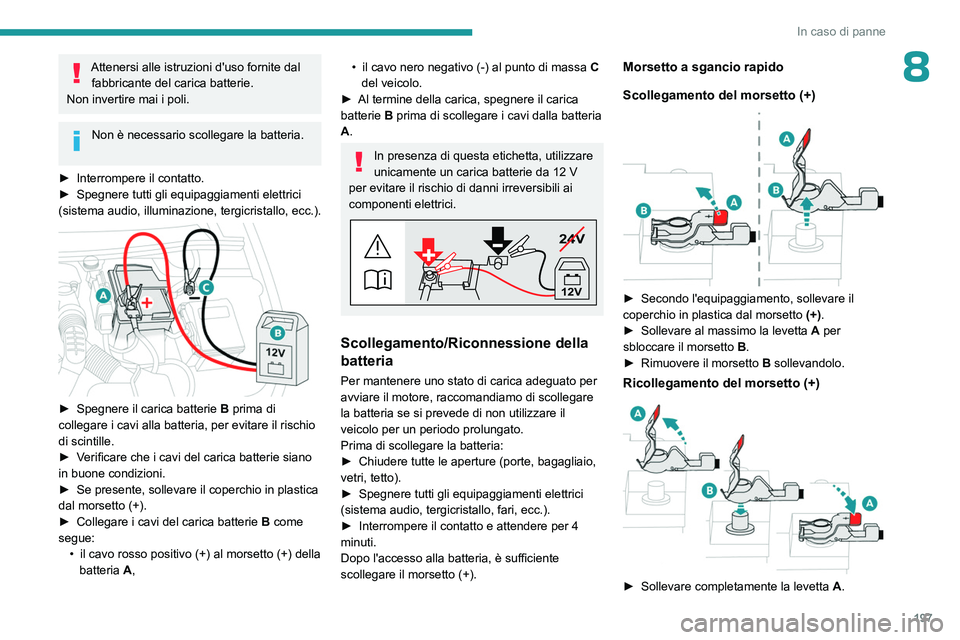

8Attenersi alle istruzioni d'uso fornite dal fabbricante del carica batterie.
Non invertire mai i poli.
Non è necessario scollegare la batteria.
►

Interrompere il contatto.
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, illuminazione, tergicristallo, ecc.).


► Spegnere il carica batterie B prima di
collegare i cavi alla batteria, per evitare il rischio
di scintille.
►

V
erificare che i cavi del carica batterie siano
in buone condizioni.
►

Se presente, sollevare il coperchio in plastica
dal morsetto (+).
►


Collegare i cavi del carica batterie B

come
segue: •

il cavo rosso positivo (+) al morsetto (+) della
batteria

A,
• il cavo nero negativo (-) al punto di massa C
del veicolo.
►

Al termine della carica, spegnere il carica
batterie

B prima di scollegare i cavi dalla batteria
A.
In presenza di questa etichetta, utilizzare
unicamente un carica batterie da 12 V
per evitare il rischio di danni irreversibili ai
componenti elettrici.
24V
12V
Scollegamento/Riconnessione della
batteria
Per mantenere uno stato di carica adeguato per
avviare il motore, raccomandiamo di scollegare
la batteria se si prevede di non utilizzare il
veicolo per un periodo prolungato.
Prima di scollegare la batteria:
►

Chiudere tutte le aperture (porte, bagagliaio,
vetri, tetto).
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, tergicristallo, fari, ecc.).
►


Interrompere il contatto e attendere per 4
minuti.
Dopo l'accesso alla batteria, è sufficiente
scollegare il morsetto (+).
Morsetto a sgancio rapido
Scollegamento del morsetto (+)


► Secondo l'equipaggiamento, sollevare il
coperchio in plastica dal morsetto (+)
.
►

Sollevare al massimo la levetta

A
per
sbloccare il morsetto

B
.
►

Rimuovere il morsetto

B
sollevandolo.
Ricollegamento del morsetto (+)

► Sollevare completamente la levetta A .

198
In caso di panne

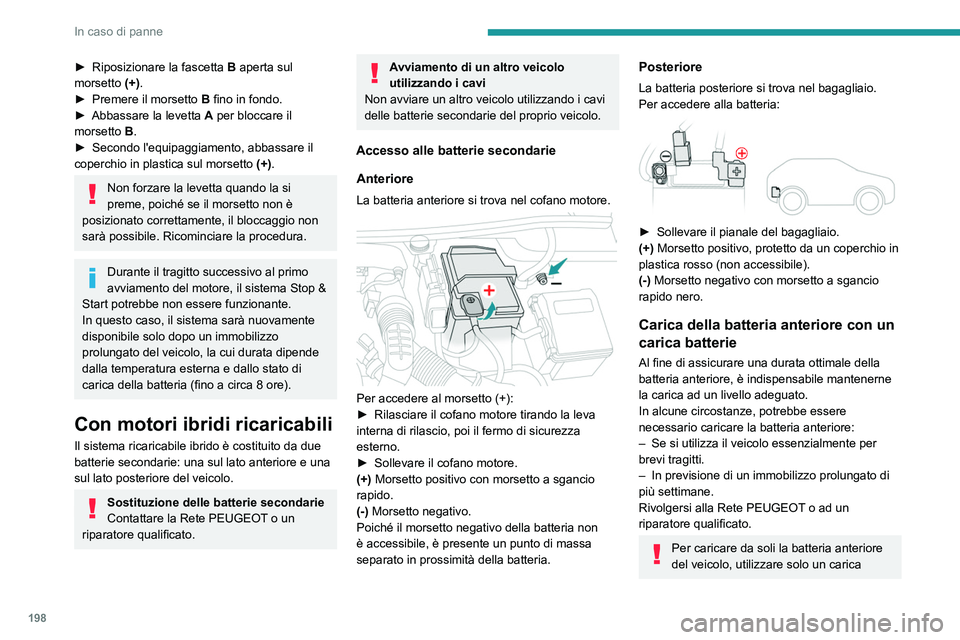

► Riposizionare la fascetta B aperta sul
morsetto (+).
►

Premere il morsetto
B fino in fondo.
►

Abbassare la levetta

A
per bloccare il
morsetto
B.
►

Secondo l'equipaggiamento, abbassare il
coperchio in plastica sul morsetto (+)

.
Non forzare la levetta quando la si
preme, poiché se il morsetto non è
posizionato correttamente, il bloccaggio non
sarà possibile. Ricominciare la procedura.
Durante il tragitto successivo al primo
avviamento del motore, il sistema Stop &
Start potrebbe non essere funzionante.
In questo caso, il sistema sarà nuovamente
disponibile solo dopo un immobilizzo
prolungato del veicolo, la cui durata dipende
dalla temperatura esterna e dallo stato di
carica della batteria (fino a circa 8 ore).
Con motori ibridi ricaricabili
Il sistema ricaricabile ibrido è costituito da due
batterie secondarie: una sul lato anteriore e una
sul lato posteriore del veicolo.
Sostituzione delle batterie secondarie
Contattare la Rete PEUGEOT o un
riparatore qualificato.
Avviamento di un altro veicolo
utilizzando i cavi
Non avviare un altro veicolo utilizzando i cavi
delle batterie secondarie del proprio veicolo.
Accesso alle batterie secondarie
Anteriore
La batteria anteriore si trova nel cofano motore.

Per accedere al morsetto (+):
► Rilasciare il cofano motore tirando la leva
interna di rilascio, poi il fermo di sicurezza
esterno.
►

Sollevare il cofano motore.
(+)

Morsetto positivo con morsetto a sgancio
rapido.
(-) Morsetto negativo.
Poiché il morsetto negativo della batteria non
è accessibile, è presente un punto di massa
separato in prossimità della batteria.
Posteriore
La batteria posteriore si trova nel bagagliaio.
Per accedere alla batteria:


► Sollevare il pianale del bagagliaio.
(+) Morsetto positivo, protetto da un coperchio in
plastica rosso (non accessibile).
(-) Morsetto negativo con morsetto a sgancio
rapido nero.
Carica della batteria anteriore con un
carica batterie
Al fine di assicurare una durata ottimale della
batteria anteriore, è indispensabile mantenerne
la carica ad un livello adeguato.
In alcune circostanze, potrebbe essere
necessario caricare la batteria anteriore:
–

Se si utilizza il veicolo essenzialmente per
brevi tragitti.
–


In previsione di un immobilizzo prolungato di
più settimane.
Rivolgersi alla Rete PEUGEOT

o ad un
riparatore qualificato.
Per caricare da soli la batteria anteriore
del veicolo, utilizzare solo un carica
