Peugeot 508 RXH 2016 Handleiding (in Dutch)

109
508_nl_Chap03_ergonomie-et-confort_ed01-2016

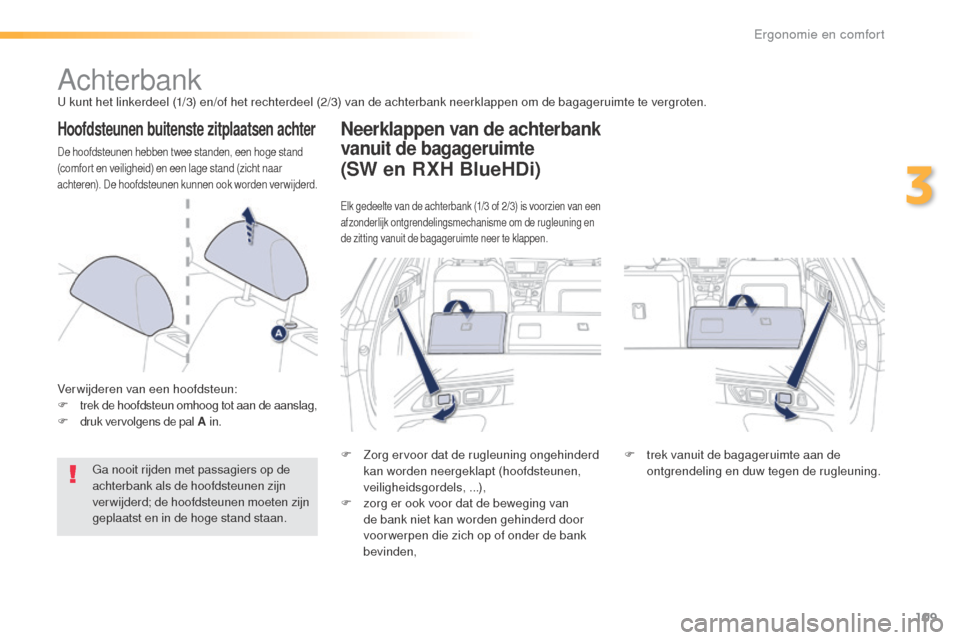

AchterbankU kunt het linkerdeel (1/3) en/of het rechterdeel (2/3) van de achterbank neerklappen om de bagageruimte te vergroten.
Hoofdsteunen buitenste zitplaatsen achter
De hoofdsteunen hebben twee standen, een hoge stand
(comfort en veiligheid) en een lage stand (zicht naar
achteren). De hoofdsteunen kunnen ook worden verwijderd.
Verwijderen van een hoofdsteun:
F trek de hoofdsteun omhoog tot aan de aanslag,F druk vervolgens de pal A in.
Ga nooit rijden met passagiers op de
achterbank als de hoofdsteunen zijn
verwijderd; de hoofdsteunen moeten zijn
geplaatst en in de hoge stand staan.
Neerklappen van de achterbank
vanuit de bagageruimte
F Zorg ervoor dat de rugleuning ongehinderd kan worden neergeklapt (hoofdsteunen,
veiligheidsgordels, ...),
F

z
org er ook voor dat de beweging van
de bank niet kan worden gehinderd door
voor werpen die zich op of onder de bank
bevinden, F
t rek vanuit de bagageruimte aan de
ontgrendeling en duw tegen de rugleuning.
(SW en RXH BlueHDi)
Elk gedeelte van de achterbank (1/3 of 2/3) is voorzien van een
afzonderlijk ontgrendelingsmechanisme om de rugleuning en
de zitting vanuit de bagageruimte neer te klappen.
3
Ergonomie en comfort

110
508_nl_Chap03_ergonomie-et-confort_ed01-2016

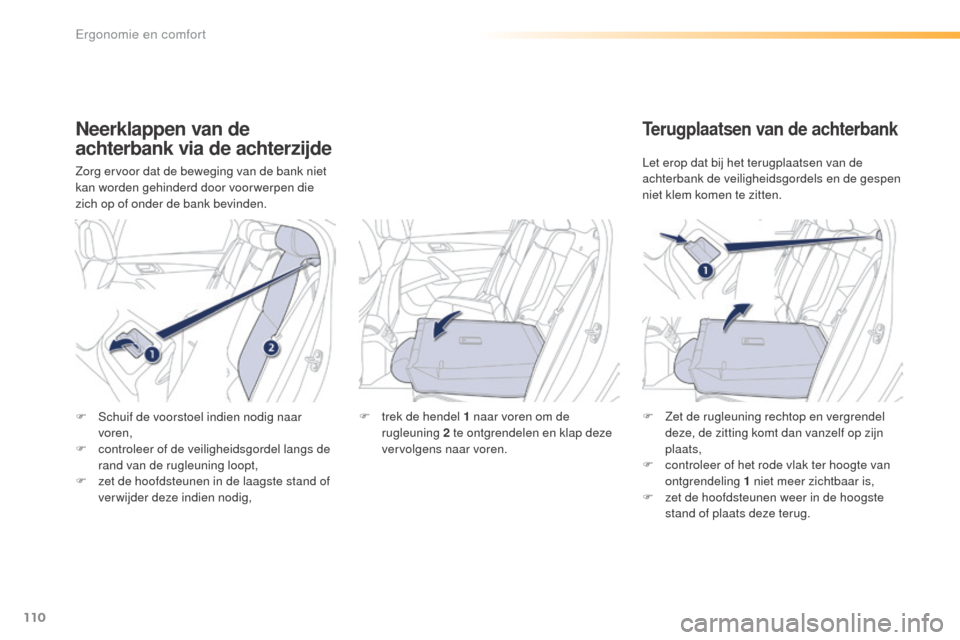

Neerklappen van de
achterbank via de achterzijde
Zorg ervoor dat de beweging van de bank niet
kan worden gehinderd door voorwerpen die
zich op of onder de bank bevinden.
Terugplaatsen van de achterbank
Let erop dat bij het terugplaatsen van de
achterbank de veiligheidsgordels en de gespen
niet klem komen te zitten.
F

S

chuif de voorstoel indien nodig naar
voren,
F

c

ontroleer of de veiligheidsgordel langs de
rand van de rugleuning loopt,
F

z

et de hoofdsteunen in de laagste stand of
verwijder deze indien nodig, F

t

rek de hendel 1 naar voren om de
rugleuning 2 te ontgrendelen en klap deze
vervolgens naar voren. F

Z
et de rugleuning rechtop en vergrendel
deze, de zitting komt dan vanzelf op zijn
plaats,
F

c
ontroleer of het rode vlak ter hoogte van
ontgrendeling 1 niet meer zichtbaar is,
F

z
et de hoofdsteunen weer in de hoogste
stand of plaats deze terug.
Ergonomie en comfort

111
508_nl_Chap03_ergonomie-et-confort_ed01-2016

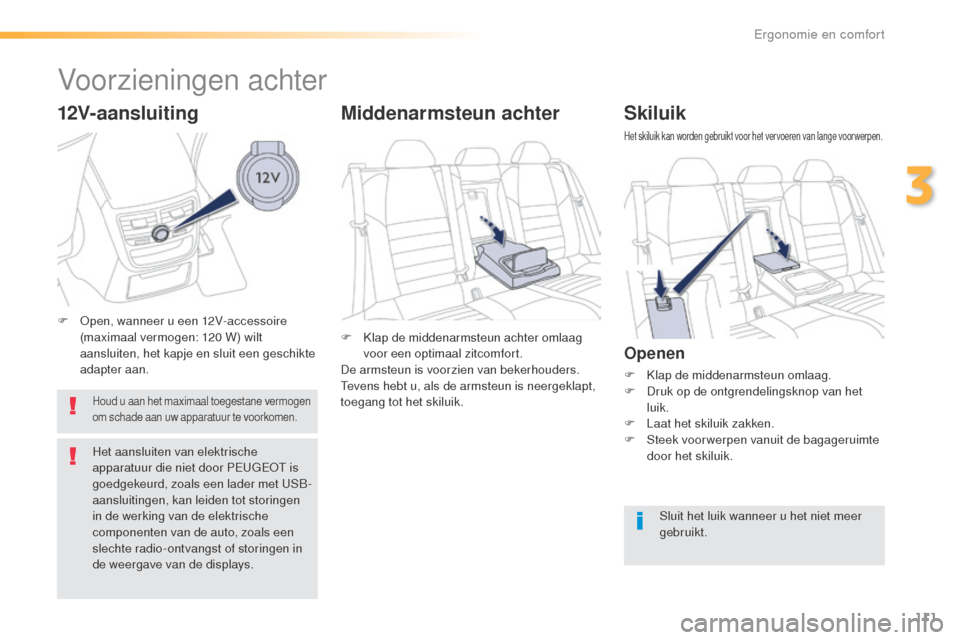

Skiluik
Het skiluik kan worden gebruikt voor het vervoeren van lange voor werpen.
Openen
F Klap de middenarmsteun omlaag.
F D ruk op de ontgrendelingsknop van het
luik.
F

L
aat het skiluik zakken.
F

S
teek voor werpen vanuit de bagageruimte
door het skiluik.
Sluit het luik wanneer u het niet meer
gebruikt.
F

K

lap de middenarmsteun achter omlaag
voor een optimaal zitcomfort.
De armsteun is voorzien van bekerhouders.
Tevens hebt u, als de armsteun is neergeklapt,
toegang tot het skiluik.
Middenarmsteun achter
12V-aansluiting
Houd u aan het maximaal toegestane vermogen
om schade aan uw apparatuur te voorkomen.
Het aansluiten van elektrische
apparatuur die niet door PEUGEOT is
goedgekeurd, zoals een lader met USB-
aansluitingen, kan leiden tot storingen
in de werking van de elektrische
componenten van de auto, zoals een
slechte radio-ontvangst of storingen in
de weergave van de displays.
Voorzieningen achter
F Open, wanneer u een 12V-accessoire
(maximaal vermogen: 120 W) wilt
aansluiten, het kapje en sluit een geschikte
adapter aan.
3
Ergonomie en comfort

112
508_nl_Chap03_ergonomie-et-confort_ed01-2016
Indeling van de bagageruimte (Berline)
1. Inklapbare haken
2. Opbergvakken
H

ierin zijn het sleepoog, het wielblok
(om te voorkomen dat de auto wegrolt)
en de bandenreparatieset opgeborgen
(volgens uitvoering en land van
bestemming).
3.
Sj

orogen
4.
R

iemen
5.
B

agageruimteverlichting
6.
V

loerplaat
T

il de vloerplaat op om toegang te krijgen
tot de opbergvakken of het reservewiel
(volgens land van bestemming).
7.
U

itneembaar schot
Ergonomie en comfort

113
508_nl_Chap03_ergonomie-et-confort_ed01-2016

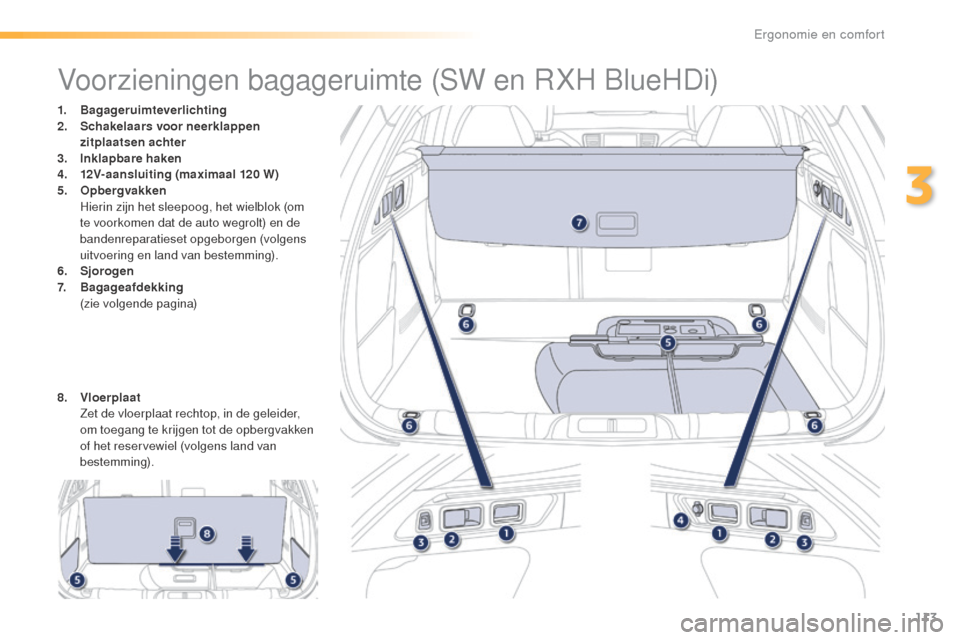

Voorzieningen bagageruimte (SW en RXH BlueHDi)
1. Bagageruimteverlichting
2. Schakelaars voor neerklappen
zitplaatsen achter
3.
I

nklapbare haken
4.
1

2V-aansluiting (maximaal 120 W)
5.
O

pbergvakken
H

ierin zijn het sleepoog, het wielblok (om
te voorkomen dat de auto wegrolt) en de
bandenreparatieset opgeborgen (volgens
uitvoering en land van bestemming).
6.
Sj

orogen
7.
Bag

ageafdekking
(

zie volgende pagina)
8.
V

loerplaat
Z

et de vloerplaat rechtop, in de geleider,
om toegang te krijgen tot de opbergvakken
of het reservewiel (volgens land van
bestemming).
3
Ergonomie en comfort

114
508_nl_Chap03_ergonomie-et-confort_ed01-2016

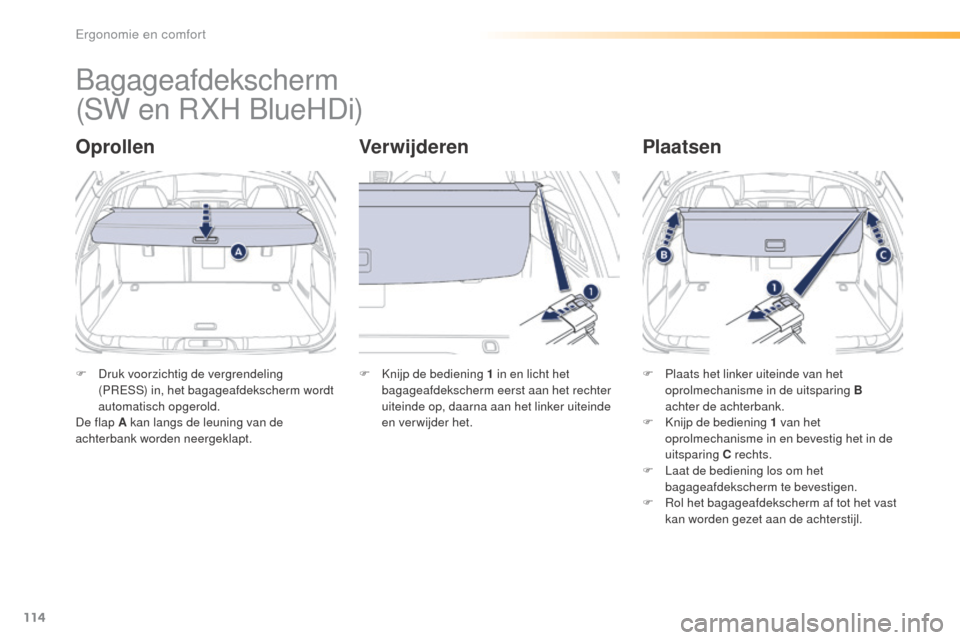

Bagageafdekscherm
OprollenVerwijderenPlaatsen
F Druk voorzichtig de vergrendeling
(PRESS) in, het bagageafdekscherm wordt
automatisch opgerold.
De flap A kan langs de leuning van de
achterbank worden neergeklapt. F
K nijp de bediening 1 in en licht het
bagageafdekscherm eerst aan het rechter
uiteinde op, daarna aan het linker uiteinde
en verwijder het. F
P laats het linker uiteinde van het
oprolmechanisme in de uitsparing B
achter de achterbank.
F

K
nijp de bediening 1 van het
oprolmechanisme in en bevestig het in de
uitsparing C rechts.
F

L
aat de bediening los om het
bagageafdekscherm te bevestigen.
F

R
ol het bagageafdekscherm af tot het vast
kan worden gezet aan de achterstijl.
(SW en RXH BlueHDi)
Ergonomie en comfort

115
508_nl_Chap03_ergonomie-et-confort_ed01-2016

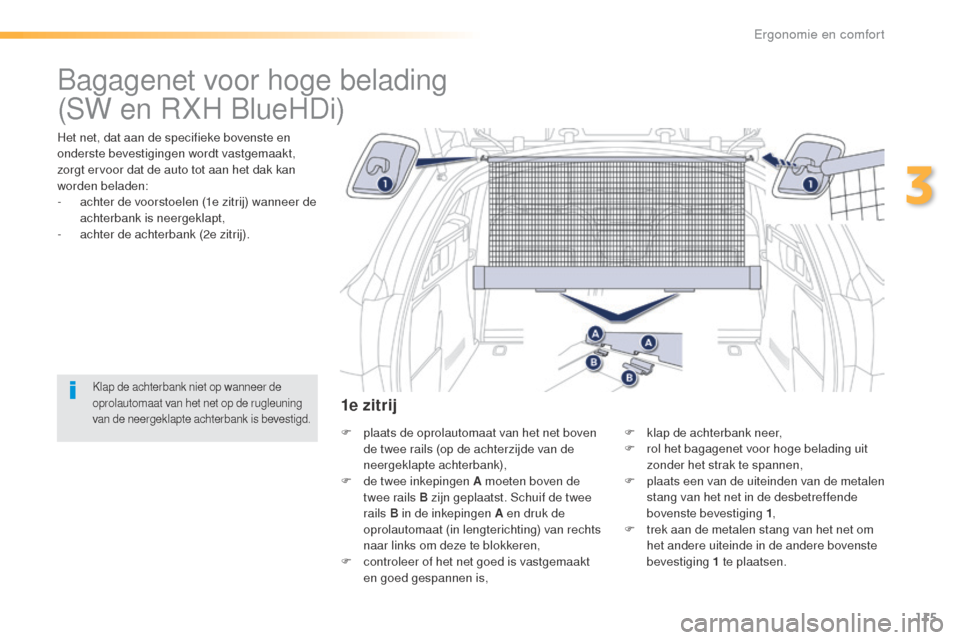

Bagagenet voor hoge belading
Het net, dat aan de specifieke bovenste en
onderste bevestigingen wordt vastgemaakt,
zorgt ervoor dat de auto tot aan het dak kan
worden beladen:
-
a
chter de voorstoelen (1e zitrij) wanneer de
achterbank is neergeklapt,
-

a
chter de achterbank (2e zitrij).
Klap de achterbank niet op wanneer de
oprolautomaat van het net op de rugleuning
van de neergeklapte achterbank is bevestigd.
F plaats de oprolautomaat van het net boven de twee rails (op de achterzijde van de
neergeklapte achterbank),
F

d
e twee inkepingen A moeten boven de
twee rails B zijn geplaatst. Schuif de twee
rails B in de inkepingen A en druk de
oprolautomaat (in lengterichting) van rechts
naar links om deze te blokkeren,
F

c
ontroleer of het net goed is vastgemaakt
en goed gespannen is, F
k lap de achterbank neer,
F r ol het bagagenet voor hoge belading uit
zonder het strak te spannen,
F

p
laats een van de uiteinden van de metalen
stang van het net in de desbetreffende
bovenste bevestiging 1 ,
F

t
rek aan de metalen stang van het net om
het andere uiteinde in de andere bovenste
bevestiging 1
te plaatsen.
1e zitrij
(SW en RXH BlueHDi)
3
Ergonomie en comfort

116
508_nl_Chap03_ergonomie-et-confort_ed01-2016

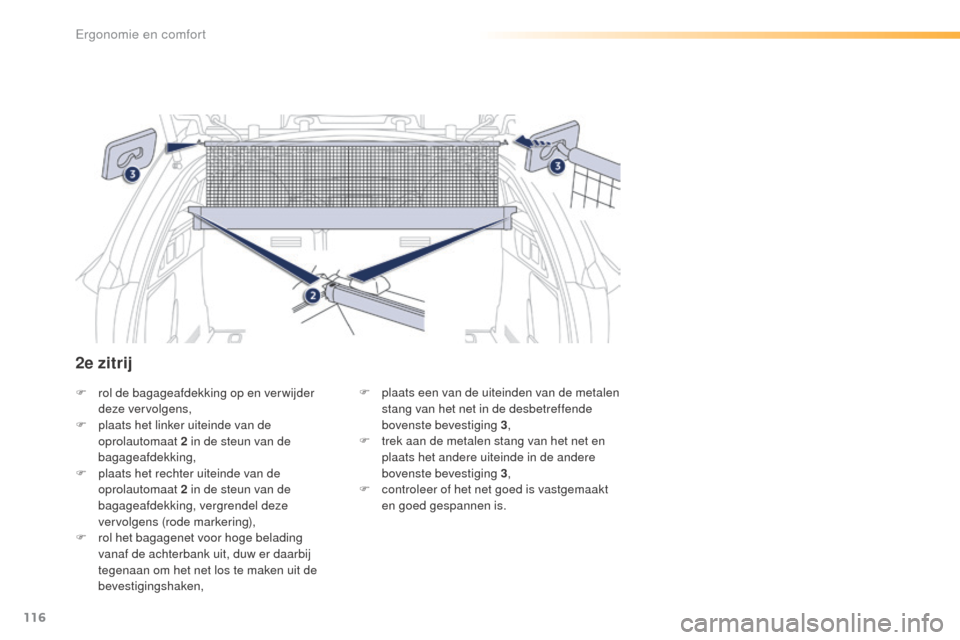

F rol de bagageafdekking op en ver wijder deze vervolgens,
F

p
laats het linker uiteinde van de
oprolautomaat 2
in de steun van de
bagageafdekking,
F

p
laats het rechter uiteinde van de
oprolautomaat 2
in de steun van de
bagageafdekking, vergrendel deze
vervolgens (rode markering),
F

r
ol het bagagenet voor hoge belading
vanaf de achterbank uit, duw er daarbij
tegenaan om het net los te maken uit de
bevestigingshaken, F
p laats een van de uiteinden van de metalen
stang van het net in de desbetreffende
bovenste bevestiging 3 ,
F

t
rek aan de metalen stang van het net en
plaats het andere uiteinde in de andere
bovenste bevestiging 3 ,
F

c
ontroleer of het net goed is vastgemaakt
en goed gespannen is.
2e zitrij
Ergonomie en comfort

117
508_nl_Chap04_eclairage-et-visibilite_ed01-2016
LichtschakelaarMet deze schakelaar kunt u de verlichting en signalering van de auto selecteren en inschakelen.
Hoofdverlichting
Uw auto is voorzien van verschillende
verlichtingsfuncties:
-
p
arkeerlicht: om gezien te worden,
-

d
imlicht: voor een optimaal zicht zonder
medeweggebruikers te verblinden,
-

g
rootlicht: voor een optimaal zicht op
wegen zonder ander verkeer,
-

m
eedraaiende koplampen: voor een
optimaal zicht in bochten.
Aanvullende verlichting
Uw auto is voorzien van aanvullende verlichting
voor specifieke rijomstandigheden:
-

m
istachterlicht: voor een betere
zichtbaarheid van achteren bij mist,
-

m
istlampen vóór: voor extra zicht bij mist
en voor een optimale verlichting van
kruispunten en tijdens parkeermanoeuvres,
-

d
agrijverlichting vóór: voor een betere
zichtbaarheid van uw auto overdag,
-

e
xtra lampen vóór: voor een betere
verlichting van de binnenzijde van de
bocht.
Instelbare functies
U kunt de volgende verlichtingsfuncties
activeren en deactiveren:
-
f

ollow me home-verlichting,
-
a

anvullende verlichting vóór,
-
s

tatische bochtverlichting,
-


instapverlichting,
-
a

utomatische verlichting,
-


"Grootlichtassistent".
Onder bepaalde weersomstandigheden
(lage temperatuur, vochtigheid) kan zich
een laagje condens aan de binnenzijde
van de koplampen en de achterlichten
vormen; dit verdwijnt enkele minuten na
het ontsteken van de koplampen.
4
Verlichting en zicht

118
508_nl_Chap04_eclairage-et-visibilite_ed01-2016

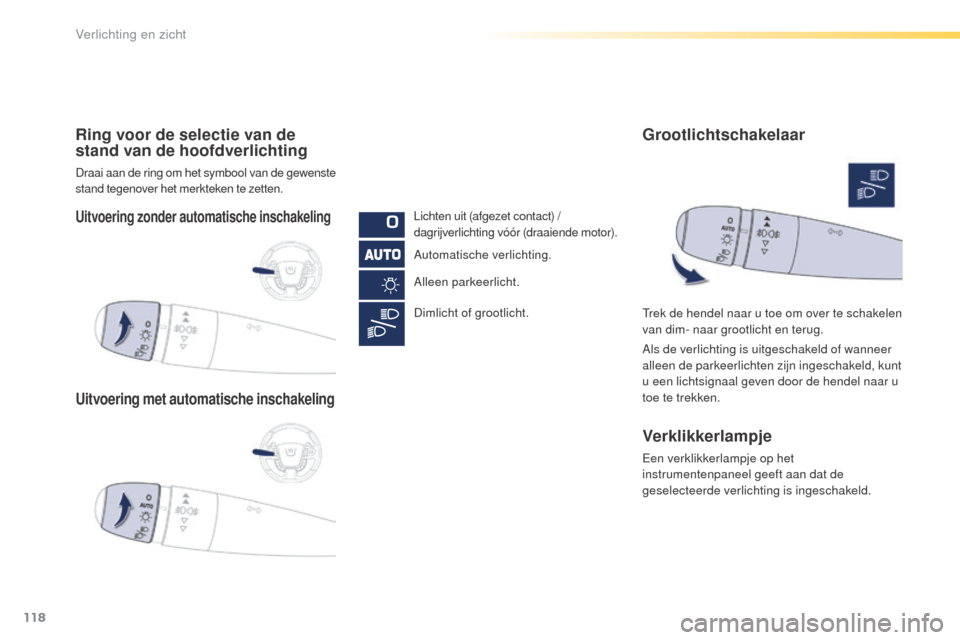

Uitvoering zonder automatische inschakeling
Uitvoering met automatische inschakeling
Ring voor de selectie van de
stand van de hoofdverlichting
Draai aan de ring om het symbool van de gewenste
stand tegenover het merkteken te zetten.
Lichten uit (afgezet contact) /
dagrijverlichting vóór (draaiende motor).
Automatische verlichting.
Alleen parkeerlicht.
Dimlicht of grootlicht.Trek de hendel naar u toe om over te schakelen
van dim- naar grootlicht en terug.
Als de verlichting is uitgeschakeld of wanneer
alleen de parkeerlichten zijn ingeschakeld, kunt
u een lichtsignaal geven door de hendel naar u
toe te trekken.
Verklikkerlampje
Een verklikkerlampje op het
instrumentenpaneel geeft aan dat de
geselecteerde verlichting is ingeschakeld.
Grootlichtschakelaar
Verlichting en zicht
