Peugeot 508 RXH 2016 Instrukcja Obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2016, Model line: 508 RXH, Model: Peugeot 508 RXH 2016Pages: 364, PDF Size: 10.47 MB
Page 21 of 364
19
508_pl_Chap01_instrument-bord_ed01-2016

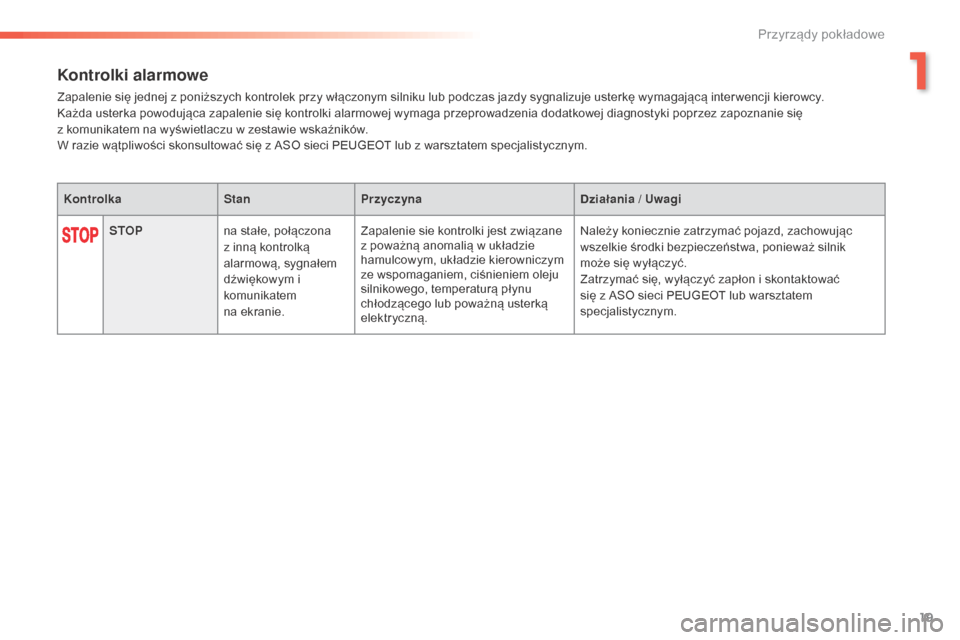

Kontrolki alarmowe
Zapalenie się jednej z poniższych kontrolek przy włączonym silniku lub podczas jazdy sygnalizuje usterkę wymagającą inter wencji kierowcy.
Każda usterka powodująca zapalenie się kontrolki alarmowej wymaga przeprowadzenia dodatkowej diagnostyki poprzez zapoznanie się
z komunikatem na wyświetlaczu w zestawie wskaźników.
W razie wątpliwości skonsultować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.
Kontrolka StanPrzyczyna Działania / Uwagi
STOP na stałe, połączona
z inną kontrolką
alarmową, sygnałem
dźwiękowym i
komunikatem
na
ekranie.Zapalenie sie kontrolki jest związane
z poważną anomalią w układzie
hamulcowym, układzie kierowniczym
ze wspomaganiem, ciśnieniem oleju
silnikowego, temperaturą płynu
chłodzącego lub poważną usterką
elektryczną. Należy koniecznie zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa, ponieważ silnik
może się wyłączyć.
Zatrzymać się, wyłączyć zapłon i skontaktować
się z ASO sieci PEUGEOT lub warsztatem
specjalistycznym.
1
Przyrządy pokładowe
Page 22 of 364
20
508_pl_Chap01_instrument-bord_ed01-2016
Serviceświeci czasowo. Pojawienie się mniejszych usterek
niepowiązanych z żadną kontrolką. Zidentyfikować usterkę na podstawie odnośnego
komunikatu, np.:
-
m
inimalny poziom oleju silnikowego,
-
m
inimalny poziom płynu spryskiwacza szyb/
reflektorów,
-
z
użycie baterii pilota zdalnego sterowania,
-
s
padek ciśnienia w ogumieniu,
-
z
atkanie filtra cząstek stałych (FAP) w pojazdach
z silnikiem Diesla.
Więcej informacji na temat kontroli filtra cząstek
stałych zawiera odpowiednia rubryka.
W razie innych usterek skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
na stałe. Pojawienie się poważnych usterek
niepowiązanych z żadną kontrolką. Zidentyfikować usterkę, sprawdzając wyświetlany
komunikat, i jak najszybciej skontaktować się z ASO
sieci PEUGEOT lub z warsztatem specjalistycznym.
na stałe, w połączeniu
z
wyświetleniem migającym,
a następnie ciągłym ikony
klucza serwisowego.Termin przeglądu został
przekroczony. Tylko w wersjach Diesel BlueHDi.
Przegląd samochodu należy wykonać możliwie jak
najszybciej.
Kontrolka
StanPrzyczyna Działania / Uwagi
Przyrządy pokładowe
Page 23 of 364
21
508_pl_Chap01_instrument-bord_ed01-2016
KontrolkaStanPrzyczyna Działania / Uwagi

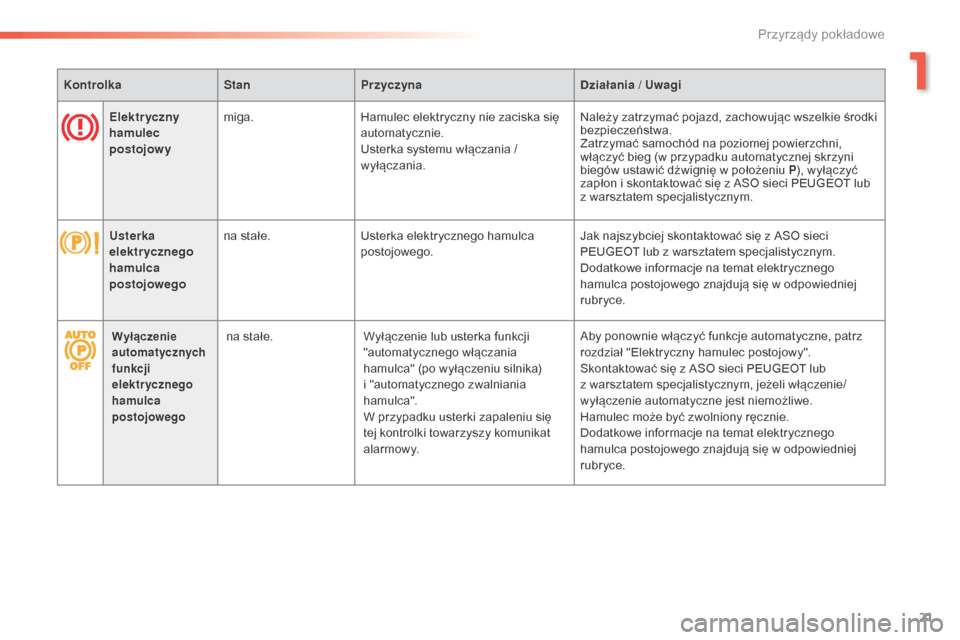

Elektryczny
hamulec
postojowy miga.
Hamulec elektryczny nie zaciska się
automatycznie.
Usterka systemu włączania /
wyłączania. Należy zatrzymać pojazd, zachowując wszelkie środki
bezpieczeństwa.
Zatrzymać samochód na poziomej powierzchni,
włączyć bieg (w przypadku automatycznej skrzyni
biegów ustawić dźwignię w położeniu P
), wyłączyć
zapłon i skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Usterka
elektrycznego
hamulca
postojowego na stałe.
Usterka elektrycznego hamulca
postojowego. Jak najszybciej skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
Dodatkowe informacje na temat elektrycznego
hamulca postojowego znajdują się w odpowiedniej
rubryce.
Wyłączenie
automatycznych
funkcji
elektrycznego
hamulca
postojowegona stałe.
Wyłączenie lub usterka funkcji
"automatycznego włączania
hamulca" (po wyłączeniu silnika)
i "automatycznego zwalniania
hamulca".
W przypadku usterki zapaleniu się
tej kontrolki towarzyszy komunikat
alarmowy. Aby ponownie włączyć funkcje automatyczne, patrz
rozdział "Elektryczny hamulec postojowy".
Skontaktować się z ASO sieci PEUGEOT lub
z
warsztatem specjalistycznym, jeżeli włączenie/
wyłączenie automatyczne jest niemożliwe.
Hamulec może być zwolniony ręcznie.
Dodatkowe informacje na temat elektrycznego
hamulca postojowego znajdują się w odpowiedniej
rubryce.
1
Przyrządy pokładowe
Page 24 of 364
22
508_pl_Chap01_instrument-bord_ed01-2016
Dynamiczna
kontrola
stabilności
(CDS/ASR) miga.
Uruchomienie regulacji CDS/ASR. System optymalizuje działanie układu napędowego
i
poprawia stabilność kierunkową pojazdu w
przypadku utraty przyczepności lub toru jazdy.
na stałe. Usterka systemu CDS/ASR. Sprawdzić w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
System
zapobiegający
zablokowaniu
kół (ABS)
na stałe.
Usterka systemu zapobiegającego
zablokowaniu kół. Pojazd zachowuje hamowanie klasyczne.
Kontynuować ostrożnie jazdę z umiarkowaną
prędkością i jak najszybciej skontaktować się z ASO
sieci PEUGEOT lub z warsztatem specjalistycznym.
Układ
hamulcowy
na stałe.
Duży spadek poziomu płynu
hamulcowego w układzie
hamulcowym. Należy zatrzymać pojazd, zachowując wszelkie środki
bezpieczeństwa.
Uzupełnić poziom płynem zalecanym przez PEUGEOT.
Jeżeli problem nadal występuje, sprawdzić
układ w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
+ na stałe, powiązana z
kontrolką ABS.Usterka elektronicznego rozdzielacza
siły hamowania (REF). Należy zatrzymać pojazd, zachowując wszelkie środki
bezpieczeństwa.
Przeprowadzić kontrolę w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Kontrolka
StanPrzyczyna Działania / Uwagi
Przyrządy pokładowe
Page 25 of 364
23
508_pl_Chap01_instrument-bord_ed01-2016
KontrolkaStanPrzyczyna Działania / Uwagi

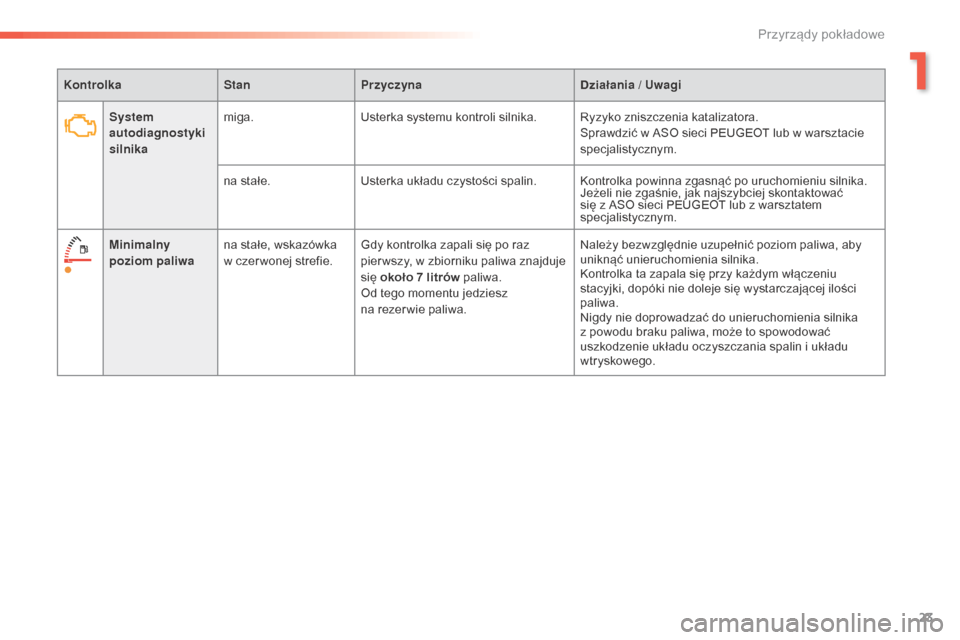

System
autodiagnostyki
silnika miga.
Usterka systemu kontroli silnika. Ryzyko zniszczenia katalizatora.
Sprawdzić w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
na stałe. Usterka układu czystości spalin. Kontrolka powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, jak najszybciej skontaktować
się z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
Minimalny
poziom paliwa na stałe, wskazówka
w czer wonej strefie. Gdy kontrolka zapali się po raz
pier wszy, w zbiorniku paliwa znajduje
się około 7
litrów paliwa.
Od tego momentu jedziesz
na
rezer wie paliwa.Należy bezwzględnie uzupełnić poziom paliwa, aby
uniknąć unieruchomienia silnika.
Kontrolka ta zapala się przy każdym włączeniu
stacyjki, dopóki nie doleje się wystarczającej ilości
paliwa.
Nigdy nie doprowadzać do unieruchomienia silnika
z powodu braku paliwa, może to spowodować
uszkodzenie układu oczyszczania spalin i układu
wtryskowego.
1
Przyrządy pokładowe
Page 26 of 364
24
508_pl_Chap01_instrument-bord_ed01-2016
Kontrolka na w yświetlaczu
w zestawie wskaźnikówStan Przyczyna Działanie / Uwagi
Dodatek AdBlue
®
(Diesel BlueHDi)na stałe, z chwilą
włączenia stacyjki,
wraz z towarzyszącym
sygnałem dźwiękowym
i
komunikatem podającym
pozostały przebieg.Możliwy przebieg zawiera się
pomiędzy 600 i 2400 km. Należy szybko uzupełnić zapas dodatku AdBlue®:
skontaktować się z ASO sieci PEUGEOT albo
z
warsztatem specjalistycznym lub wykonać tę
operację samemu.
+
miga, w połączeniu
z kontrolką SERVICE,
wraz z towarzyszącym
sygnałem dźwiękowym
i komunikatem
podającym możliwy
pozostały przebieg.Możliwy przebieg zawiera się
pomiędzy 0 i 600 km. Należy
koniecznie uzupełnić dodatek AdBlue®,
aby uniknąć awarii : skontaktować się z ASO sieci
PEUGEOT albo z warsztatem specjalistycznym lub
wykonać tę operację samemu.
miga, w połączeniu
z kontrolką SERVICE,
wraz z towarzyszącym
sygnałem dźwiękowym
i komunikatem
sygnalizującym zakaz
rozruchu.Zbiornik dodatku AdBlue® jest
pusty: przepisowa blokada rozruchu
uniemożliwia ponowne uruchomienie
silnika. Aby móc ponownie uruchomić silnik, należy
koniecznie
uzupełnić zapas dodatku AdBlue®:
skontaktować się z ASO sieci PEUGEOT albo
z
warsztatem specjalistycznym lub wykonać tę
operację samemu.
Należy koniecznie wlać do zbiornika dodatku
minimum 3,8 litra dodatku AdBlue
®.
Więcej informacji na temat dodatku AdBlue
® i jego uzupełniania zawiera odpowiednia rubryka.
Przyrządy pokładowe
Page 27 of 364
25
508_pl_Chap01_instrument-bord_ed01-2016
Kontrolka na w yświetlaczu
w zestawie wskaźnikówStan Przyczyna Działanie / Uwagi
+

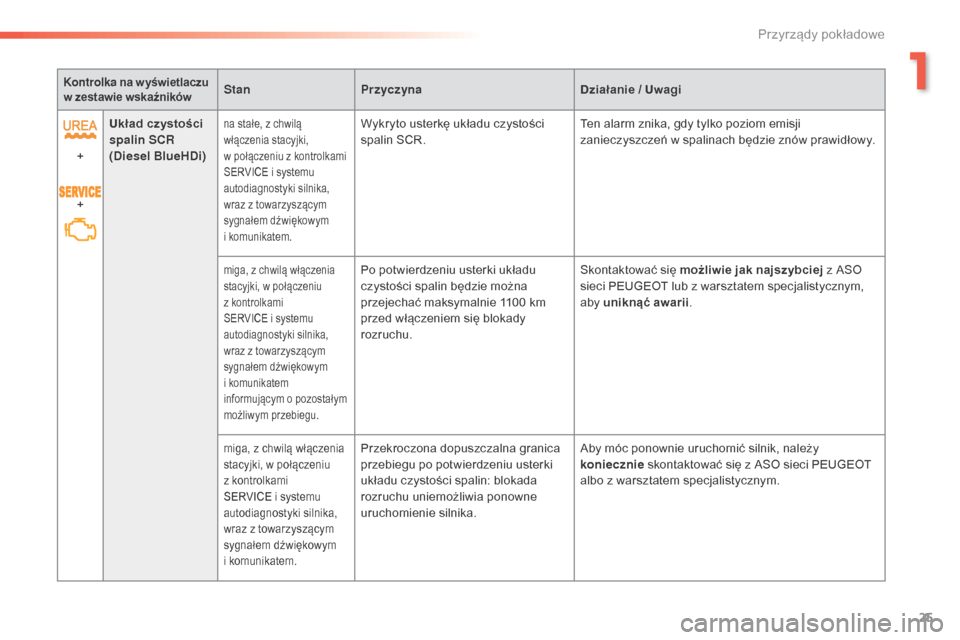

+ Układ czystości
spalin SCR
(Diesel BlueHDi)
na stałe, z chwilą
włączenia stacyjki,
w
połączeniu z kontrolkami
SERVICE i systemu
autodiagnostyki silnika,
wraz z towarzyszącym
sygnałem dźwiękowym
i
k
omunikatem.Wykryto usterkę układu czystości
spalin SCR. Ten alarm znika, gdy tylko poziom emisji
zanieczyszczeń w spalinach będzie znów prawidłowy.
miga, z chwilą włączenia
stacyjki, w
połączeniu
z
kontrolkami
SERVICE i systemu
autodiagnostyki silnika,
wraz z towarzyszącym
sygnałem dźwiękowym
i
komunikatem
informującym o pozostałym
możliwym przebiegu.Po potwierdzeniu usterki układu
czystości spalin będzie można
przejechać maksymalnie 1100
km
przed włączeniem się blokady
rozruchu. Skontaktować się możliwie jak najszybciej
z ASO
sieci PEUGEOT lub z warsztatem specjalistycznym,
aby uniknąć awarii .
miga, z chwilą włączenia
stacyjki, w
połączeniu
z kontrolkami
SERVICE i systemu
autodiagnostyki silnika,
wraz z towarzyszącym
sygnałem dźwiękowym
i
k
omunikatem.Przekroczona dopuszczalna granica
przebiegu po potwierdzeniu usterki
układu czystości spalin: blokada
rozruchu uniemożliwia ponowne
uruchomienie silnika. Aby móc ponownie uruchomić silnik, należy
koniecznie
skontaktować się z ASO sieci PEUGEOT
albo z warsztatem specjalistycznym.
1
Przyrządy pokładowe
Page 28 of 364
26
508_pl_Chap01_instrument-bord_ed01-2016
Kontrolka na w yświetlaczu
w zestawie wskaźnikówStan Przyczyna Działanie / Uwagi
Ciśnienie oleju
silnikowego na stałe.
Usterka układu smarowania silnika. Należy koniecznie zatrzymać pojazd z zachowaniem
środków bezpieczeństwa.
Zatrzymać się, wyłączyć zapłon i skontaktować się z ASO
s ieci PEUGEOT lub z warsztatem specjalistycznym.
Ładowanie
akumulatora na stałe.
Usterka układu ładowania
akumulatora (zabrudzone lub
poluzowane zaciski, luźny lub
zer wany pasek alternatora…). Kontrolka powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
Otwarte drzwi
na stałe, powiązana
z komunikatem
wskazującym otwarty
element, przy prędkości
poniżej 10 km/h.Drzwi lub bagażnik są otwarte. Zamknąć odpowiedni element.
na stałe, powiązana z
komunikatem wskazującym
otwarty element i
sygnałem dźwiękowym,
przy prędkości powyżej
10
km/h.
Przyrządy pokładowe
Page 29 of 364
27
508_pl_Chap01_instrument-bord_ed01-2016
KontrolkaStanPrzyczyna Działania / Uwagi

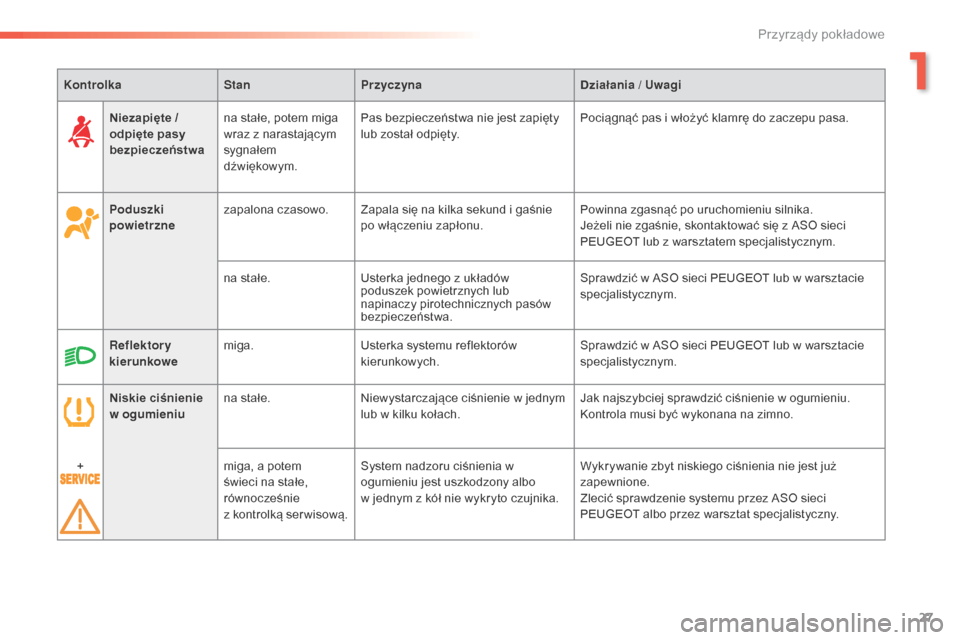

Poduszki
powietrzne zapalona czasowo.
Zapala się na kilka sekund i gaśnie
po włączeniu zapłonu. Powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
na stałe. Usterka jednego z układów
poduszek powietrznych lub
napinaczy pirotechnicznych pasów
bezpieczeństwa. Sprawdzić w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Reflektor y
kierunkowe miga.
Usterka systemu reflektorów
kierunkowych. Sprawdzić w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Niezapięte /
odpięte pasy
bezpieczeństwa
na stałe, potem miga
wraz z narastającym
sygnałem
dźwiękowym. Pas bezpieczeństwa nie jest zapięty
lub został odpięty.
Pociągnąć pas i włożyć klamrę do zaczepu pasa.
Niskie ciśnienie
w ogumieniu na stałe.
Niewystarczające ciśnienie w jednym
lub w kilku kołach. Jak najszybciej sprawdzić ciśnienie w ogumieniu.
Kontrola musi być wykonana na zimno.
+ miga, a potem
świeci na stałe,
równocześnie
z
k
ontrolką serwisową.System nadzoru ciśnienia w
ogumieniu jest uszkodzony albo
w
jednym z kół nie wykryto czujnika.Wykrywanie zbyt niskiego ciśnienia nie jest już
zapewnione.
Zlecić sprawdzenie systemu przez ASO sieci
PEUGEOT albo przez warsztat specjalistyczny.
1
Przyrządy pokładowe
Page 30 of 364
28
508_pl_Chap01_instrument-bord_ed01-2016
1
2
2
2
2
3
3
3
3
3
3
3
Wyświetlacz w zestawie wskaźników
Na postoju, za pomocą pokrętła z lewej
strony kierownicy, wchodzić w poszczególne
menu, aby skonfigurować parametry pojazdu
(wyposażenie związane z jazdą i komfortem...).
-
N
aciśnięcie: przejście do Menu głównego ,
zatwierdzenie wyboru.
-
O
brót (poza menu): przeglądanie
poszczególnych dostępnych aktywnych
funkcji.
-
O
brót (w menu): przejście w górę lub w dół
w menu.
Menu główne*
Parametry pojazdu Ustawienia wyświetlacza
Podgrzewanie / Wstępna wentylacja
Ustaw. pozycji za kierown.
Dostęp do samochodu
Odblok. tylko bagażnika
Wspomaganie jazdy Prędkości zapamiętane
Tyl. wycier. na wst. biegu
Hamulec postoj. automat.
Oświetlenie Oświetlenie powitalne
Oświetlenie towarzyszące
Reflektory kierunkowe Parametry Wybór motywu
Wybór języka
Wybór jednostek
Zużycie paliwa
1
2
2
2
3
3
1
2
* W zależności od wersji. Temperatura
Przyrządy pokładowe
