instrument panel Peugeot Bipper 2011 Ägarmanual (in Swedish)

14
Snabbguide

INSTRUMENTTAVLOR


Instrumenttavla
Reglagepanel



A.
Med tändningen påslagen visar nålen
mängden återstående bränsle.
Då motorn är i gång släcks motsvarande
kontrollampa. Om den fortsätter att lysa
innebär det att bränslenivån är låg.

B.
Med tändningen påslagen visar nålen
kylvätskans temperatur.
Då motorn är i gång släcks motsvarande
kontrollampa.

C.
Med tändningen påslagen upphör
kontrollampan för oljenivån att lysa.
Fyll på om någon av nivåerna är felaktiga.

A.
Antispinnsystemet ITC.
 117


1.
Med tändningen påslagen tänds
kontrollamporna i orange och rött.

2.
Med motorn i gång skall dessa
kontrollampor släckas.
Se motsvarande avsnitt om någon
kontrollampa fortsätter att lysa.

Kontrollampor




29
eller
Antispinnsystemet ASR.
 115

B.
Stop & Start.

55

C.
Varningsblinkers.

113

D.

Borttagning av is på bakrutan och backspeglarna.

102

E.
Låsning/upplåsning av lastutrymmet
(skåpbil).

39





22

26
Förarplats

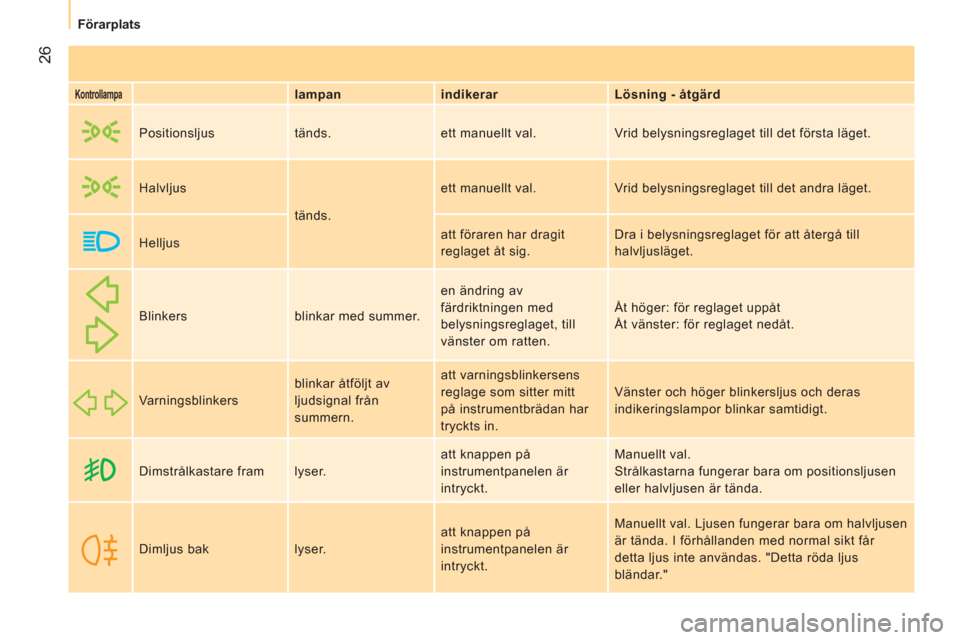

Kontrollampa

lampan
indikerar
Lösning - åtgär d
Positionsljus tänds. ett manuellt val. Vrid belysningsreglaget till det första läget.
Halvljus
tänds. ett manuellt val. Vrid belysningsreglaget till det andra läget.
Helljus att föraren har dragit
reglaget åt sig. Dra i belysningsreglaget för att återgå till
halvljusläget.
Blinkers blinkar med summer. en ändring av
färdriktningen med
belysningsreglaget, till
vänster om ratten. Åt höger: för reglaget uppåt
Åt vänster: för reglaget nedåt.
Varningsblinkers blinkar åtföljt av
ljudsignal från
summern. att varningsblinkersens
reglage som sitter mitt
på instrumentbrädan har
tryckts in. Vänster och höger blinkersljus och deras
indikeringslampor blinkar samtidigt.
Dimstrålkastare fram lyser. att knappen på
instrumentpanelen är
intryckt. Manuellt val.
Strålkastarna fungerar bara om positionsljusen
eller halvljusen är tända.
Dimljus bak lyser. att knappen på
instrumentpanelen är
intryckt. Manuellt val. Ljusen fungerar bara om halvljusen
är tända. I förhållanden med normal sikt får
detta ljus inte användas. "Detta röda ljus
bländar."

Förarplats

Display
lampan
indikerar
Lösning - åtgärd
Stop & Start tänds. att motorn är ställd i
STOPP-läget efter att
bilen har stannat. När du vill köra iväg igen släcks lampan och
motorn startar automatiskt i START-läget.
blinkar i några
sekunder och
slocknar sedan. att STOP-läget eller den
automatiska aktiveringen
av START-läget tillfälligt
inte tillgängligt. Det här är särskilda egenskaper i STOP &
START-funktionen. Rubrik 1, avsnittet
"Växellåda och ratt".
Växlingsindikator pil uppåt. att det går att växla upp.
Rubrik 1, avsnittet "Växlingsindikator".
pil nedåt. att det går att växla ned.
Temperatur (°C/°F) blinkande
temperaturvärde och
ett meddelande. klimatförhållanden som
kan leda till förekomst av
is på vägbanan. Var ännu vaksammare och undvik häftiga
inbromsningar. Rubrik 5, avsnitt "Säker
körning".
Datum (ÅÅÅÅ/MM/DD)
Tid (TT:MM) en inställning:
av Datum.
av Tid. konfigurering med menyn
"MENU". Rubrik 3, avsnitt "Meny".
Strålkastarinställning inställning av
strålkastarna. ett läge mellan 0 och 3
beroende på den last som
transporteras. Gör inställningen med reglaget på
instrumentpanelen. Rubrik 1, avsnitt
"Rattreglage".

30
Förarplats
SERVICEINDIKATOR

SERVICEINDIKATOR OCH OLJETRYCKLAMPA

BELYSNINGSREOSTAT

Reostaten är aktiv då positionsljusen är
tända. Se listan över kontroller som finns i
det servicehäfte som du fick då bilen
överlämnades till dig.
Efter några sekunder återgår displayen till
sina vanliga funktioner.
Använd dessa reglage för
att justera ljusstyrkan på
instrumenttavlan och bilradions
frontpanel.
Displayen som finns på instrumenttavlan
upplyser dig om tidpunkten för nästa
service. Denna tidpunkt fastställs beroende
på antalet mil som körts sedan senaste
servicebesök.
För lågt oljetryck

Försämrad oljekvalitet (enbart motorn
1,3 HDi 75 hk) Kontrollampan tänds med fast
sken åtföljt av ett meddelande på
displayen i instrumenttavlan, när systemet
upptäcker att motorns oljetryck är för lågt.
Kontrollampan blinkar och ett
meddelande visas i displayen i
instrumenttavlan, när systemet upptäcker att
oljekvaliteten har försämrats. När den här
lampan blinkar ska det inte betraktas som
ett fel på bilen, utan som en uppmaning att
underhåll av bilen måste genomföras så fort
som möjligt.
Om underhållet inte genomförs
när en andra försämringsnivå har
nåtts, tänds avgasreningslampan
i instrumenttavlan och motorns varvtal
begränsas till 3000 rpm.
Om underhållet fortfarande inte har
genomförts när en tredje försämringsnivå
har nåtts, begränsas motorns varvtal till
1500 rpm, för att förhindra skador. För att undvika skador på motorn
rekommenderar vi dig att genomföra
underhåll av blien när oljelampan blinkar.



I detta fall måste du stanna bilen. Parkera, stäng
av tändningen och ta kontakt med en kvalifi cerad
verkstad eller en PEUGEOT -verkstad .

42


Reglage vid ratten



Strålkastarnas höjd

Beroende på lasten i bilen rekommenderar
vi att justera strålkastarnas höjd.
Denna funktion är tillgänglig endast i läget
helljus och halvljus.
Du kan ställa in strålkastarnas
läge med flera tryckningar på
dessa knappar som finns på
instrumentbrädan.

Dimstrålkastare

Reglagen finns på manöverpanelen på
instrumentbrädan.


Dimljus fram och bak

Dimljusen bör användas vid dimma
eller vid nedsatt sikt.
I klart väder eller regn (dag som natt) får
dimljusen bak inte användas eftersom de
kan blända.
Glöm inte att släcka dem så fort de inte
längre behövs.


Follow me home-belysning

Ett system som håller halvljusen tända en
viss tid efter att tändningen i bilen slagits
ifrån. Det underlättar genom att lysa upp
området framför bilen när föraren kliver ur
bilen, när det är mörkt ute.

Aktivering
Med tändningsnyckeln i läge STOP eller
borttagen drar du belysningsreglaget mot
ratten inom 2 minuter efter att motorn
stängdes av.
Varje manövrering av belysningsreglaget
förlänger fördröjningstiden med 30 sekunder,
upp till högst 210 sekunder. Då denna tid
har förflutit, släcks ljusen automatiskt.

Avaktivering
Håll belysningsreglaget fört mot ratten i mer
än 2 sekunder. Dimljusen fram tänds tillsammans
med positions- och halvljusen.
Dimljusen bak tänds tillsammans
med halvljusen.
Tryck på en av dessa knappar för att tända
ljusen.
Kontrollampan tänds och ett
meddelande visas i displayen
vid den första manövreringen
av reglaget. Den förblir tänd tills
funktionen avaktiveras automatiskt. En kontrollampa i displayen anger
det valda läget (0, 1, 2, 3).

50


Växellåda och ratt


ELSTYRD MANUELL VÄXELLÅDA

Den elstyrda manuella växellådan med fem
växellägen ger föraren möjlighet att välja
mellan bekvämligheten med en automatlåda
och körglädjen i en manuell växellåda.
Växellådan har två lägen:


- ett läge för automatisk styrning av
växellådan, som inte kräver något
ingrepp från förarens sida

- ett sekventiellt läge för manuell iläggning
av växlarna med hjälp av rattreglagen
eller växelspaken
Den består av:


1.
en växelspak 1
på mittkonsolen som
används för att välja funktionsläge,
backväxel och friläge, eller för att växla
manuellt i det sekventiella läget,

2.
en knapp 2
som används för att koppla in
eller ur det ekonomiska körprogrammet.


Växelspakspanel

Alla växelspaksrörelser utgår från mittläget.

N
: neutralläge.
Välj detta läge med foten på bromsen för att
starta motorn, genom att flytta växelspaken
till höger och sedan uppåt.

R
: backväxel.
Håll foten på bromspedalen med bilen
stillastående och flytta växelspaken åt höger
och sedan nedåt.

M +/-
: sekventiellt läge med manuell
iläggning av växlarna.
Tryck länge på växelspaken åt vänster för
att välja detta läge och därefter:


- tryck helt kort mot plustecknet för att
växla upp,

- tryck helt kort mot minustecknet för att
växla ner.


Visning i instrumenttavlan


N.
Neutral (friläge).

R.
Reverse (backväxel).

1 2 3 4 5.
Ilagda växlar.

AUTO.
Tänds när det automatiska läget
väljs och släcks vid övergång till det
sekventiella läget.

E.
Tänds när det ekonomiska
körprogrammet väljs och släcks när det
kopplas ur.
A
: automatiskt funktionsläge.
Tryck länge åt vänster på växelspaken för
att välja detta funktionsläge.

E
: ekonomiskt körprogram.
Tryck på denna knapp för att koppla in eller
ur programmet.

12
1
5
SÄKERHE
T


Krockkuddar



SIDOKROCKKUDDAR


Aktivering
Krockkudden aktiveras på sidan i händelse
av häftig sidokrock, vinkelrätt mot bilens
körriktning.
Sidokrockkudden är placerad mellan
personen i framsätet och motsvarande
dörrpanel.


Vid en mindre häftig krock från sidan
eller om bilen välter, kan det hända att
krockgardinen inte aktiveras.
Funktionsstörning
Om denna kontrollampa tänds
på instrumenttavlan, kontakta
PEUGEOT eller en kvalificerad
verkstad och be dem kontrollera
systemet. Krockkuddarna skulle
kanske inte aktiveras vid en häftig
kollision.

150


Byta en säkring



Tabell över instrumentbrädans
säkringar (på förarsidan)

Nummer


Strömstyrka



Funktioner


F12
7,5 A Strömmatning till högra halvljuset.

F13
7,5 A Strömmatning till vänstra halvljuset - strålkastarinställning.

F31
5 A Strömbrytare för strömmatning till motorstyrdatorn.

F32
7,5 A Framlykta - taklampa fram - ljus till taklampa bak.

F36
10 A Bilradio - förmontering till mobiltelefon - manöverpanel för
luftkonditionering - diagnosuttag EODB.

F37
5 A Bromsljus - instrumenttavla.

F38
20 A Dörrlåsning.

F43
15 A Spolarpump.

F47
20 A Strömmatning till förarens fönsterhissmotor.

F48
20 A Strömmatning till passagerarens fönsterhissmotor.

F49
5 A Parkeringshjälpdator - strömbrytare för belysning bak -
elstyrda sidospeglar - rörelselarmets dator.

F50
7,5 A Krockkuddsdator.

F51
7,5 A Strömbrytare på bromspedalen - strömbrytare på
kopplingspedalen - reglage för elstyrda sidospeglar -
Bluetooth-systemets central.

F53
5 A Instrumenttavla - dimljus bak.
