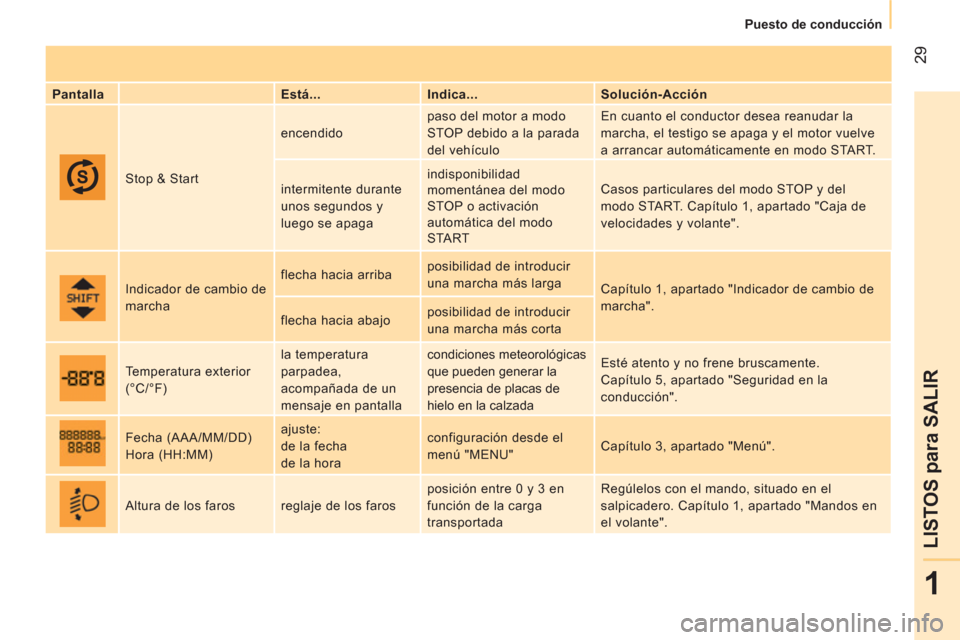

Page 31 of 192
29
1
LISTOS para SALIR
Puesto de conducción
Pantalla
Está...
Indica...
Solución-Acción
Stop & Start encendido paso del motor a modo
STOP debido a la parada
del vehículo En cuanto el conductor desea reanudar la
marcha, el testigo se apaga y el motor vuelve
a arrancar automáticamente en modo START.
intermitente durante
unos segundos y
luego se apaga indisponibilidad
momentánea del modo
STOP o activación
automática del modo
START Casos particulares del modo STOP y del
modo START. Capítulo 1, apartado "Caja de
velocidades y volante".
Indicador de cambio de
marcha flecha hacia arriba posibilidad de introducir
una marcha más larga
Capítulo 1, apartado "Indicador de cambio de
marcha".
flecha hacia abajo posibilidad de introducir
una marcha más corta
Temperatura exterior
(°C/°F) la temperatura
parpadea,
acompañada de un
mensaje en pantalla condiciones meteorológicas
que pueden generar la
presencia de placas de
hielo en la calzada Esté atento y no frene bruscamente.
Capítulo 5, apartado "Seguridad en la
conducción".
Fecha (AAA/MM/DD)
Hora (HH:MM) ajuste:
de la fecha
de la hora configuración desde el
menú "MENU" Capítulo 3, apartado "Menú".
Altura de los faros reglaje de los faros posición entre 0 y 3 en
función de la carga
transportada Regúlelos con el mando, situado en el
salpicadero. Capítulo 1, apartado "Mandos en
el volante".
Page 32 of 192
30
Puesto de conducción

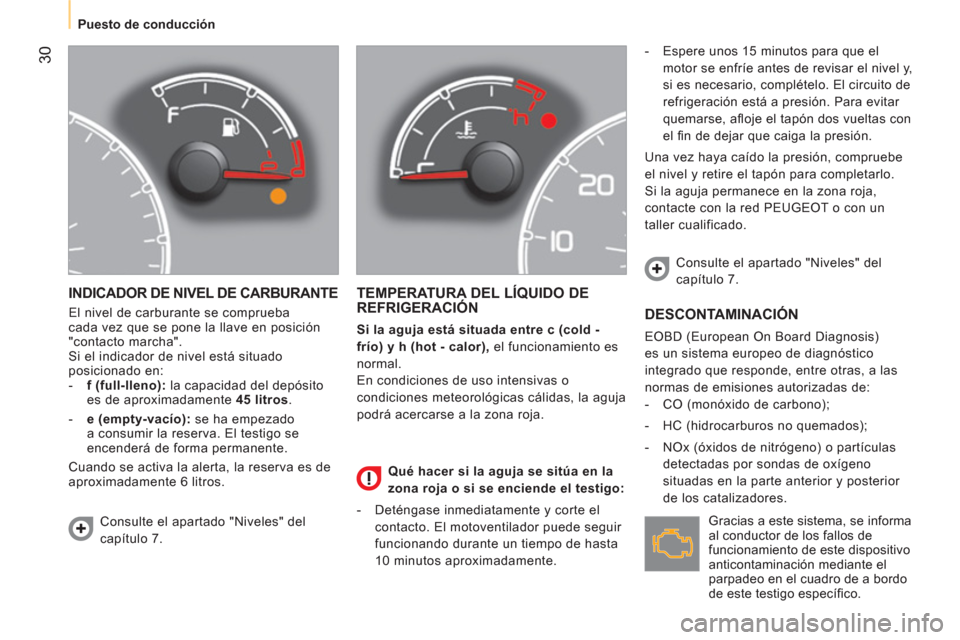

INDICADOR DE NIVEL DE CARBURANTE
El nivel de carburante se comprueba
cada vez que se pone la llave en posición
"contacto marcha".
Si el indicador de nivel está situado
posicionado en:
- f (full-lleno):
la capacidad del depósito
es de aproximadamente 45 litros
.
- e (empty-vacío):
se ha empezado
a consumir la reserva. El testigo se
encenderá de forma permanente.
Cuando se activa la alerta, la reserva es de
aproximadamente 6 litros.
TEMPERATURA DEL LÍQUIDO DE
REFRIGERACIÓN
Si la
aguja está situada entre c (cold -
frío) y h (hot - calor),
el funcionamiento es
normal.
En condiciones de uso intensivas o
condiciones meteorológicas cálidas, la aguja
podrá acercarse a la zona roja.
- Espere unos 15 minutos para que el
motor se enfríe antes de revisar el nivel y,
si es necesario, complételo. El circuito de
refrigeración está a presión. Para evitar
quemarse, afl oje el tapón dos vueltas con
el fi n de dejar que caiga la presión.
Una vez haya caído la presión, compruebe
el nivel y retire el tapón para completarlo.
Si la aguja permanece en la zona roja,
contacte con la red PEUGEOT o con un
taller cualificado. DESCONTAMINACIÓN
EOBD (European On Board Diagnosis)
es un sistema europeo de diagnóstico
integrado que responde, entre otras, a las
normas de emisiones autorizadas de:
- CO (monóxido de carbono);
- HC (hidrocarburos no quemados);
- NOx (óxidos de nitrógeno) o partículas
detectadas por sondas de oxígeno
situadas en la parte anterior y posterior
de los catalizadores.
Consulte el apartado "Niveles" del
capítulo 7. Consulte el apartado "Niveles" del
capítulo 7.
Gracias a este sistema, se informa
al conductor de los fallos de
funcionamiento de este dispositivo
anticontaminación mediante el
parpadeo en el cuadro de a bordo
de este testigo específi co.
Qué hacer si la aguja se sitúa en la
zona roja o si se enciende el testigo:
- Deténgase inmediatamente y corte el
contacto. El motoventilador puede seguir
funcionando durante un tiempo de hasta
10 minutos aproximadamente.

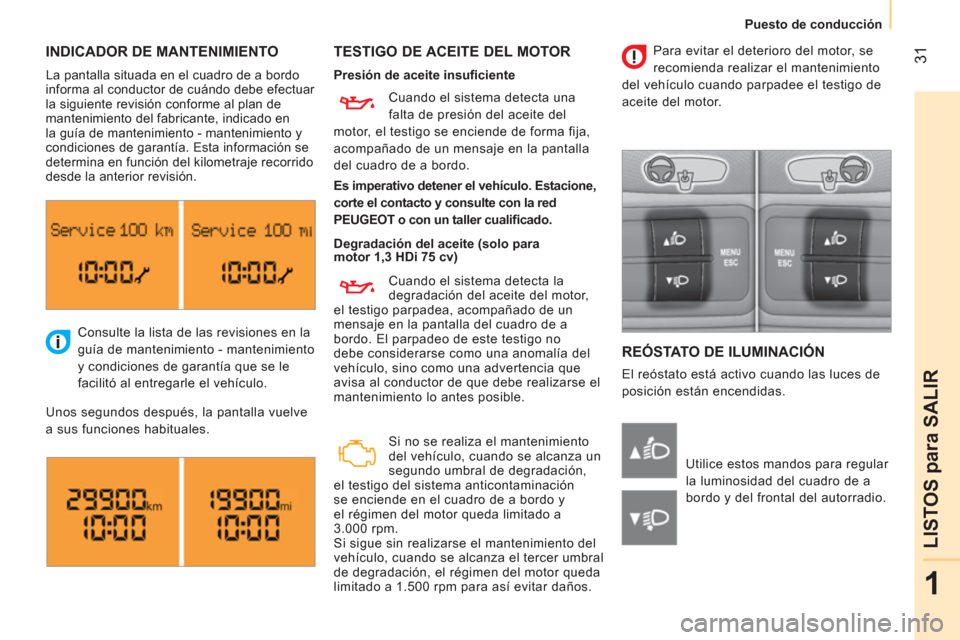

Page 33 of 192
31
1
LISTOS para SALIR
Puesto de conducción
INDICADOR DE MANTENIMIENTO
TESTIGO DE ACEITE DEL MOTOR
REÓSTATO DE ILUMINACIÓN
El reóstato está activo cuando las luces de
posición están encendidas. Consulte la lista de las revisiones en la
guía de mantenimiento - mantenimiento
y condiciones de garantía que se le
facilitó al entregarle el vehículo.
Unos segundos después, la pantalla vuelve
a sus funciones habituales.
Utilice estos mandos para regular
la luminosidad del cuadro de a
bordo y del frontal del autorradio.
La pantalla situada en el cuadro de a bordo
informa al conductor de cuándo debe efectuar
la siguiente revisión conforme al plan de
mantenimiento del fabricante, indicado en
la guía de mantenimiento - mantenimiento y
condiciones de garantía. Esta información se
determina en función del kilometraje recorrido
desde la anterior revisión.
Presión de aceite insufi ciente
Degradación del aceite (solo para
motor 1,3 HDi 75 cv) Cuando el sistema detecta una
falta de presión del aceite del
motor, el testigo se enciende de forma fija,
acompañado de un mensaje en la pantalla
del cuadro de a bordo.
Cuando el sistema detecta la
degradación del aceite del motor,
el testigo parpadea, acompañado de un
mensaje en la pantalla del cuadro de a
bordo. El parpadeo de este testigo no
debe considerarse como una anomalía del
vehículo, sino como una advertencia que
avisa al conductor de que debe realizarse el
mantenimiento lo antes posible.
Si no se realiza el mantenimiento
del vehículo, cuando se alcanza un
segundo umbral de degradación,
el testigo del sistema anticontaminación
se enciende en el cuadro de a bordo y
el régimen del motor queda limitado a
3.000 rpm.
Si sigue sin realizarse el mantenimiento del
vehículo, cuando se alcanza el tercer umbral
de degradación, el régimen del motor queda
limitado a 1.500 rpm para así evitar daños. Para evitar el deterioro del motor, se
recomienda realizar el mantenimiento
del vehículo cuando parpadee el testigo de
aceite del motor.
Es imperativo detener el vehículo. Estacione,
corte el contacto y consulte con la red
PEUGEOT
o con un taller cualifi cado.

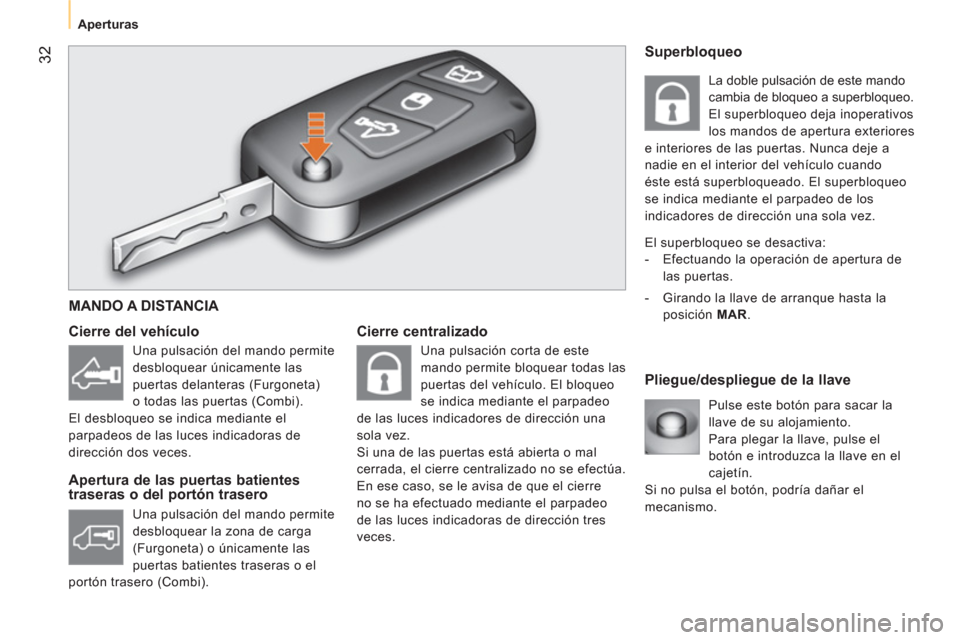

Page 34 of 192
32
Aperturas
Cierre centralizado
Pliegue/despliegue de la llave
Cierre del vehículo
Apertura de las puertas batientes
traseras o del portón trasero
Pulse este botón para sacar la
llave de su alojamiento.
Para plegar la llave, pulse el
botón e introduzca la llave en el
cajetín.
Si no pulsa el botón, podría dañar el
mecanismo.
Superbloqueo
El superbloqueo se desactiva:
- Efectuando la operación de apertura de
las puertas.
- Girando la llave de arranque hasta la
posición MAR .
MANDO A DISTANCIA
Una pulsación del mando permite
desbloquear únicamente las
puertas delanteras (Furgoneta)
o todas las puertas (Combi).
El desbloqueo se indica mediante el
parpadeos de las luces indicadoras de
dirección dos veces.
Una pulsación del mando permite
desbloquear la zona de carga
(Furgoneta) o únicamente las
puertas batientes traseras o el
portón trasero (Combi). Una pulsación corta de este
mando permite bloquear todas las
puertas del vehículo. El bloqueo
se indica mediante el parpadeo
de las luces indicadores de dirección una
sola vez.
Si una de las puertas está abierta o mal
cerrada, el cierre centralizado no se efectúa.
En ese caso, se le avisa de que el cierre
no se ha efectuado mediante el parpadeo
de las luces indicadoras de dirección tres
veces. La doble pulsación de este mando
cambia de bloqueo a superbloqueo.
El superbloqueo deja inoperativos
los mandos de apertura exteriores
e interiores de las puertas. Nunca deje a
nadie en el interior del vehículo cuando
éste está superbloqueado. El superbloqueo
se indica mediante el parpadeo de los
indicadores de dirección una sola vez.

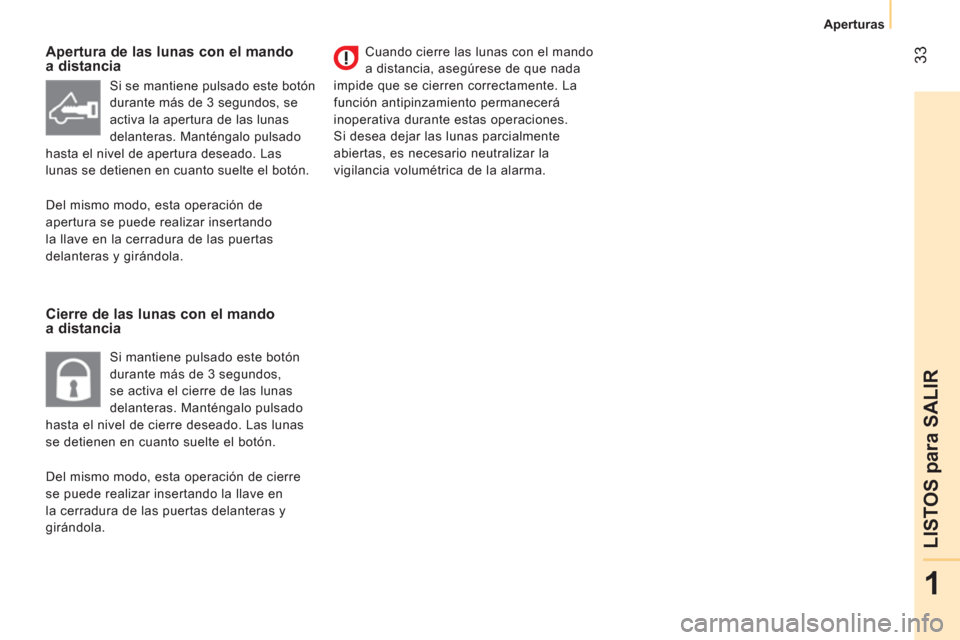

Page 35 of 192
33
1
LISTOS para SALIR
Aperturas
Apertura de las lunas con el mando
a distancia
Cierre de las lunas con el mando
a distancia
Cuando cierre las lunas con el mando
a distancia, asegúrese de que nada
impide que se cierren correctamente. La
función antipinzamiento permanecerá
inoperativa durante estas operaciones.
Si desea dejar las lunas parcialmente
abiertas, es necesario neutralizar la
vigilancia volumétrica de la alarma.
Si se mantiene pulsado este botón
durante más de 3 segundos, se
activa la apertura de las lunas
delanteras. Manténgalo pulsado
hasta el nivel de apertura deseado. Las
lunas se detienen en cuanto suelte el botón.
Del mismo modo, esta operación de cierre
se puede realizar insertando la llave en
la cerradura de las puertas delanteras y
girándola. Del mismo modo, esta operación de
apertura se puede realizar insertando
la llave en la cerradura de las puertas
delanteras y girándola.
Si mantiene pulsado este botón
durante más de 3 segundos,
se activa el cierre de las lunas
delanteras. Manténgalo pulsado
hasta el nivel de cierre deseado. Las lunas
se detienen en cuanto suelte el botón.

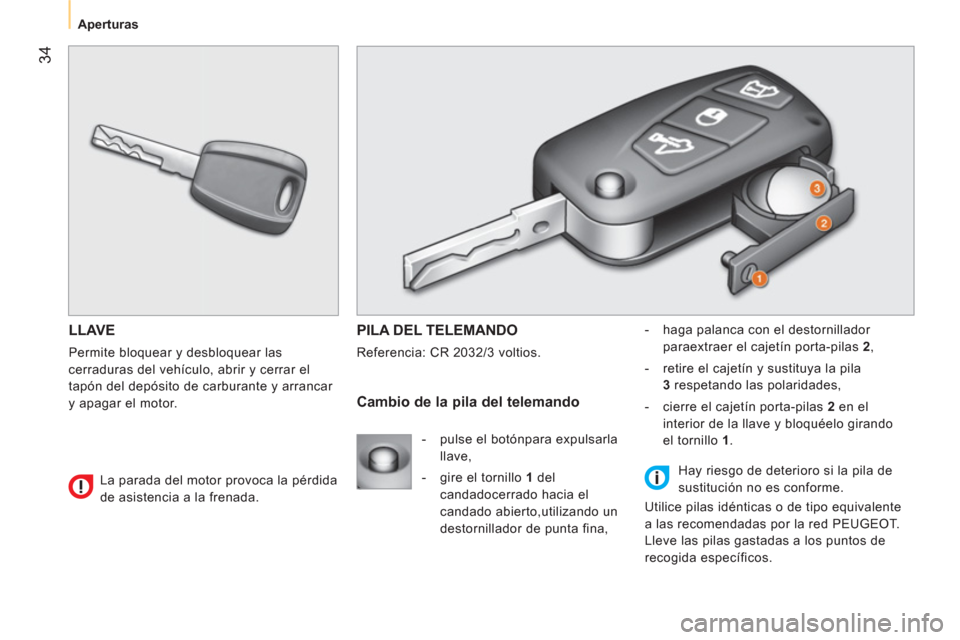

Page 36 of 192
34
Aperturas
LLAVE
Permite bloquear y desbloquear las
cerraduras del vehículo, abrir y cerrar el
tapón del depósito de carburante y arrancar
y apagar el motor.
PILA DEL TELEMANDO
Referencia: CR 2032/3 voltios.
- haga palanca con el destornillador
para
extraer el cajetín porta-pilas 2 ,
- retire el cajetín y sustituya la pila
3 respetando las polaridades,
- cierre el cajetín porta-pilas 2 en el
interior de la llave y bloquéelo girando
el tornillo 1 .
Cambio de la pila del telemando
Hay riesgo de deterioro si la pila de
sustitución no es conforme.
Utilice pilas idénticas o de tipo equivalente
a las recomendadas por la red PEUGEOT .
Lleve las pilas gastadas a los puntos de
recogida específicos.
- pulse el botón
para expulsar
la
llave,
- gire el tornillo 1 del
candado
cerrado hacia el
candado abierto,
utilizando un
destornillador de punta fina,
La parada del motor provoca la pérdida
de asistencia a la frenada.

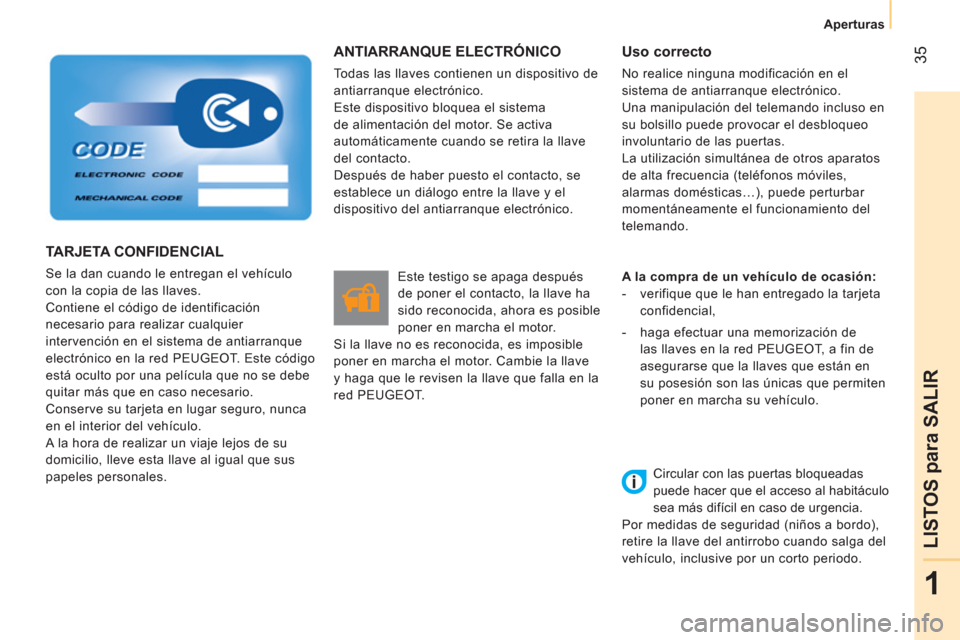

Page 37 of 192
35
1
LISTOS para SALIR
Aperturas
ANTIARRANQUE ELECTRÓNICO
Todas las llaves contienen un dispositivo de
antiarranque electrónico.
Este dispositivo bloquea el sistema
de alimentación del motor. Se activa
automáticamente cuando se retira la llave
del contacto.
Después de haber puesto el contacto, se
establece un diálogo entre la llave y el
dispositivo del antiarranque electrónico.
Este testigo se apaga después
de poner el contacto, la llave ha
sido reconocida, ahora es posible
poner en marcha el motor.
Si la llave no es reconocida, es imposible
poner en marcha el motor. Cambie la llave
y haga que le revisen la llave que falla en la
red PEUGEOT.
Uso correcto
No realice ninguna modificación en el
sistema de antiarranque electrónico.
Una manipulación del telemando incluso en
su bolsillo puede provocar el desbloqueo
involuntario de las puertas.
La utilización simultánea de otros aparatos
de alta frecuencia (teléfonos móviles,
alarmas domésticas…), puede perturbar
momentáneamente el funcionamiento del
telemando.
A la compra de un vehículo de ocasión:
- verifique que le han entregado la tarjeta
confidencial,
-
haga efectuar una memorización de
las llaves en la red PEUGEOT , a fin de
asegurarse que la llaves que están en
su posesión son las únicas que permiten
poner en marcha su vehículo.
TARJETA CONFIDENCIAL
Se la dan cuando le entregan el vehículo
con la copia de las llaves.
Contiene el código de identificación
necesario para realizar cualquier
intervención en el sistema de antiarranque
electrónico en la red PEUGEOT. Este código
está oculto por una película que no se debe
quitar más que en caso necesario.
Conserve su tarjeta en lugar seguro, nunca
en el interior del vehículo.
A la hora de realizar un viaje lejos de su
domicilio, lleve esta llave al igual que sus
papeles personales.
Circular con las puertas bloqueadas
puede hacer que el acceso al habitáculo
sea más difícil en caso de urgencia.
Por medidas de seguridad (niños a bordo),
retire la llave del antirrobo cuando salga del
vehículo, inclusive por un corto periodo.
Page 38 of 192
36
Aperturas

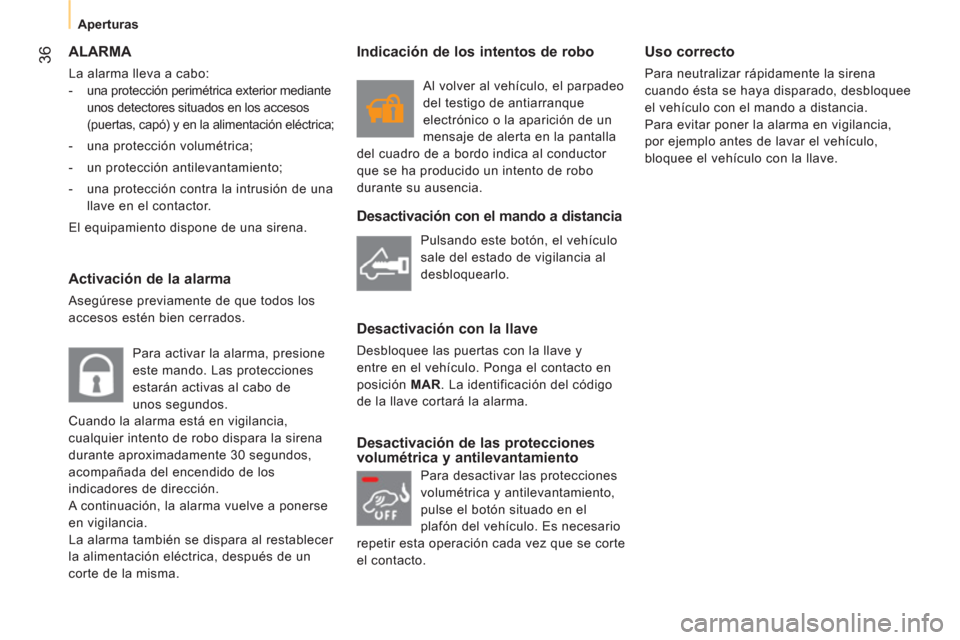

ALARMA
La alarma lleva a cabo:
- una protección perimétrica exterior mediante
unos detectores situados en los accesos
(puertas, capó) y en la alimentación eléctrica;
- una protección volumétrica;
- un protección antilevantamiento;
- una protección contra la intrusión de una
llave en el contactor.
El equipamiento dispone de una sirena.
Activación de la alarma
Asegúrese previamente de que todos los
accesos estén bien cerrados.
Para activar la alarma, presione
este mando. Las protecciones
estarán activas al cabo de
unos segundos.
Cuando la alarma está en vigilancia,
cualquier intento de robo dispara la sirena
durante aproximadamente 30 segundos,
acompañada del encendido de los
indicadores de dirección.
A continuación, la alarma vuelve a ponerse
en vigilancia.
La alarma también se dispara al restablecer
la alimentación eléctrica, después de un
corte de la misma.
Desactivación con el mando a distancia
Desactivación con la llave
Desbloquee las puertas con la llave y
entre en el vehículo. Ponga el contacto en
posición MAR
. La identificación del código
de la llave cortará la alarma.
Desactivación de las protecciones
volumétrica y antilevantamiento
Uso correcto
Para neutralizar rápidamente la sirena
cuando ésta se haya disparado, desbloquee
el vehículo con el mando a distancia.
Para evitar poner la alarma en vigilancia,
por ejemplo antes de lavar el vehículo,
bloquee el vehículo con la llave.
Pulsando este botón, el vehículo
sale del estado de vigilancia al
desbloquearlo.
Indicación de los intentos de robo
Al volver al vehículo, el parpadeo
del testigo de antiarranque
electrónico o la aparición de un
mensaje de alerta en la pantalla
del cuadro de a bordo indica al conductor
que se ha producido un intento de robo
durante su ausencia.
Para desactivar las protecciones
volumétrica y antilevantamiento,
pulse el botón situado en el
plafón del vehículo. Es necesario
repetir esta operación cada vez que se corte
el contacto.
Page 39 of 192
37
1
LISTOS para SALIR
Aperturas

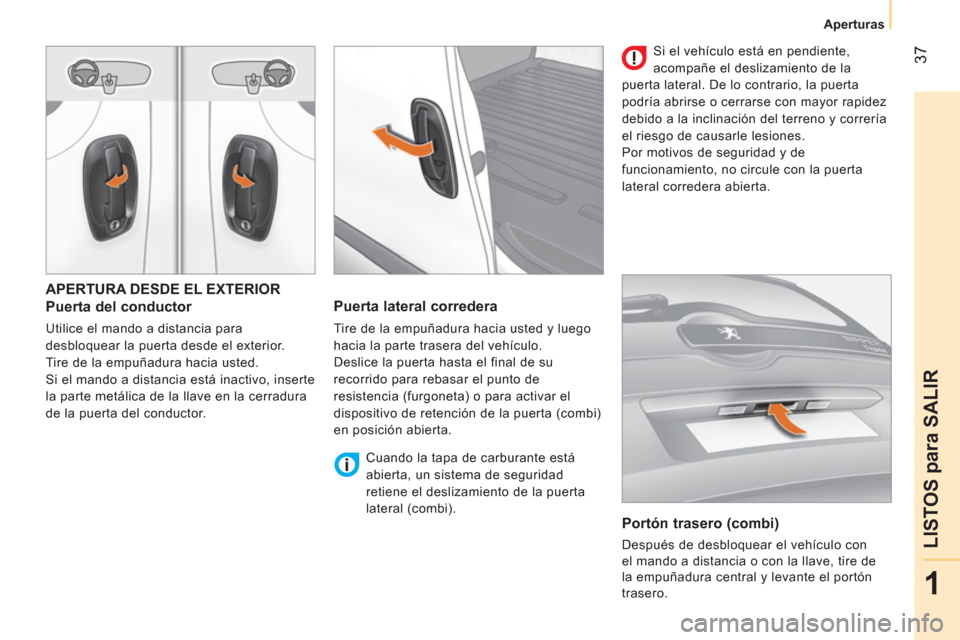

APERTURA DESDE EL EXTERIOR
Puerta del conductor
Utilice el mando a distancia para
desbloquear la puerta desde el exterior.
Tire de la empuñadura hacia usted.
Si el mando a distancia está inactivo, inserte
la parte metálica de la llave en la cerradura
de la puerta del conductor.
Puerta lateral corredera
Tire de la empuñadura hacia usted y luego
hacia la parte trasera del vehículo.
Deslice la puerta hasta el final de su
recorrido para rebasar el punto de
resistencia (furgoneta) o para activar el
dispositivo de retención de la puerta (combi)
en posición abierta.
Cuando la tapa de carburante está
abierta, un sistema de seguridad
retiene el deslizamiento de la puerta
lateral (combi).
Portón trasero (combi)
Después de desbloquear el vehículo con
el mando a distancia o con la llave, tire de
la empuñadura central y levante el portón
trasero. Si el vehículo está en pendiente,
acompañe el deslizamiento de la
puerta lateral. De lo contrario, la puerta
podría abrirse o cerrarse con mayor rapidez
debido a la inclinación del terreno y correría
el riesgo de causarle lesiones.
Por motivos de seguridad y de
funcionamiento, no circule con la puerta
lateral corredera abierta.
Page 40 of 192
38
Aperturas

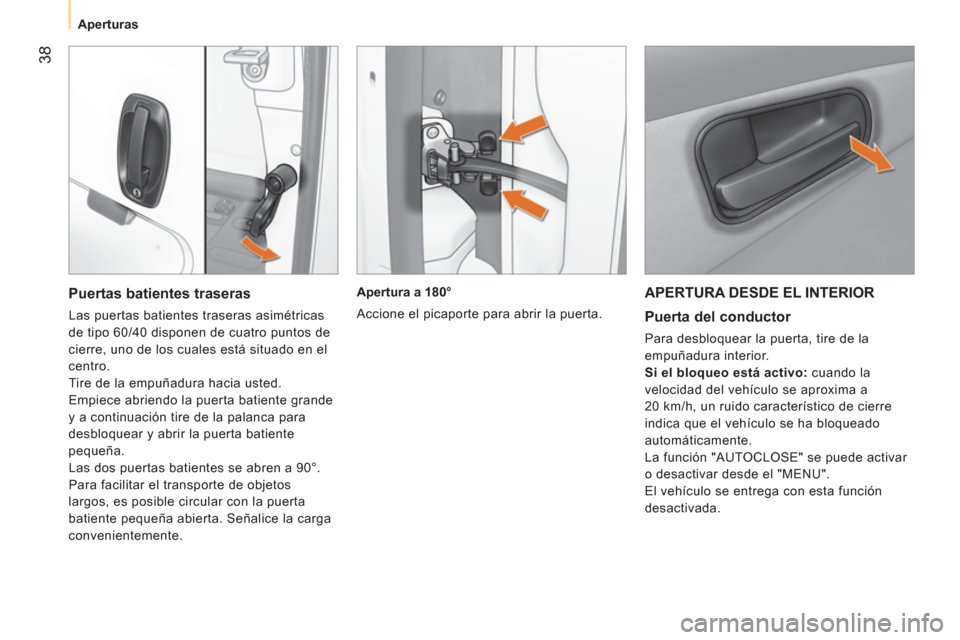

APERTURA DESDE EL INTERIOR
Puerta del conductor
Para desbloquear la puerta, tire de la
empuñadura interior.
Si el bloqueo está activo:
cuando la
velocidad del vehículo se aproxima a
20 km/h, un ruido característico de cierre
indica que el vehículo se ha bloqueado
automáticamente.
La función "AUTOCLOSE" se puede activar
o desactivar desde el "MENU".
El vehículo se entrega con esta función
desactivada.
Apertura a 180°
Accione el picaporte para abrir la puerta.
Puertas batientes traseras
Las puertas batientes traseras asimétricas
de tipo 60/40 disponen de cuatro puntos de
cierre, uno de los cuales está situado en el
centro.
Tire de la empuñadura hacia usted.
Empiece abriendo la puerta batiente grande
y a continuación tire de la palanca para
desbloquear y abrir la puerta batiente
pequeña.
Las dos puertas batientes se abren a 90°.
Para facilitar el transporte de objetos
largos, es posible circular con la puerta
batiente pequeña abierta. Señalice la carga
convenientemente.
