Peugeot Bipper 2014 Ръководство за експлоатация (in Bulgarian)

149
7
ВАЖНО Е ДА СЕ ЗНАЕ



Вериги за сняг








ВЕРИГИ ЗА СНЯГ


През зимата, веригите за сняг подобряват
движението, както и поведението на
автомобила при спиране.

Веригите за сняг се монтират на
задвижващите колела. Те не трябва
да се монтират на резервно колело с
нестандартен размер.

Спазвайте специалното
законодателство във всяка страна
относно използването на вериги за сняг и
максималната разрешена
скорост.
Съвети за употребата



Ако трябва да монтирате веригите
по време на пътуването, спрете
автомобила върху равна повърхност,
встрани от пътя.


Затегнете ръчната спирачка и ако
е необходимо поставете подпорите
под колелата, за да предотвратите
хлъзгане на автомобила.


Монтирайте веригите, като спазвате
инструкциите на производителя
им.


Потеглете бавно и карайте известно
време без да надвишавате 50 км/ч.


Спрете автомобила и проверете дали
веригите са поставени правилно.


Избягвайте да карате по почистен от
снега път, за да не увредите гумите
на автомобила, както и настилката на
пътя. Тренирайте да монтирате веригите
върху равен
и сух път. Ако автомобилът
ви е с алуминиеви джанти, внимавайте
нито една част от веригата или
фиксаторите й да не опирa в джантите.


Използвайте единствено вериги,
предназначени за типа колела на вашия
автомобил :
Повече информация за веригите за сняг
ще намерите в мрежата PEUGEOT или в
специализиран сервиз.

Размери на
оригиналните
гуми
Макс. размер
на брънката.

175/70 R14

9 мм

185/65 R15

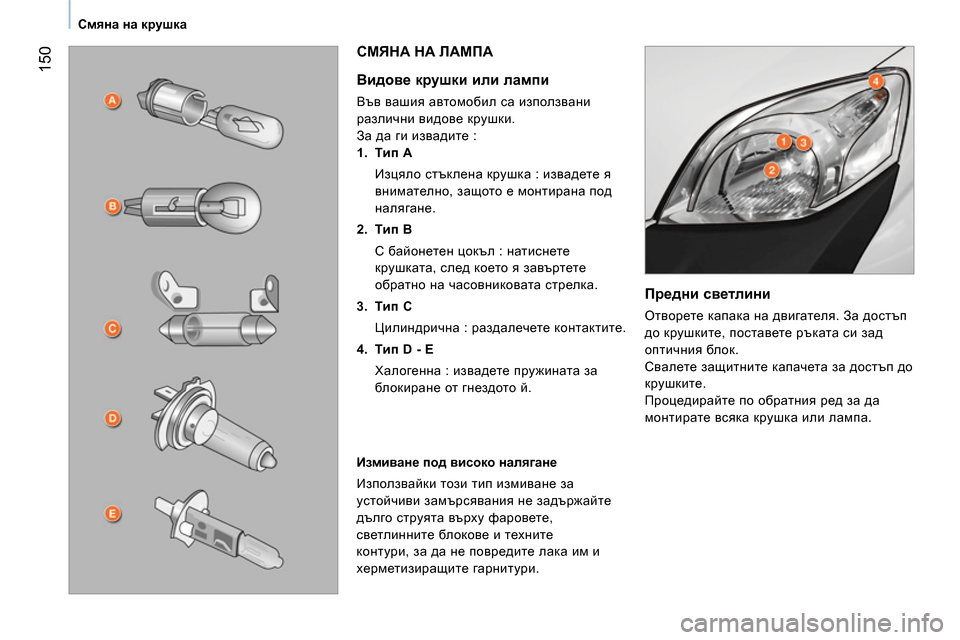

150



Смяна на крушка




Предни светлини

Отворете капака на двигателя. За достъп
до крушките, поставете ръката си зад
оптичния бл ок.
Свалете защитните капачета за достъп до
крушките.
Процедирайте по обратния ред за да
монтирате всяка крушка или лампа.

СМЯНА НА ЛАМПА


Видове крушки или лампи

Във вашия автомобил са използвани
различни видове крушки.
За да ги извадите :


1.
Тип А
Изцяло стъклена крушка : извадете я
внимателно, защото е монтирана под
налягане.

2.
Тип В
С байонетен цокъл : натиснете
крушката, след което я завъртете
обратно на часовниковата стрелка.

3.
Тип
С

Цилиндрична : раздалечете контактите.

4.
Тип D - E
Халогенна : извадете пружината за
блокиране от гнездото й.

Измиване под високо налягане
Използвайки този тип измиване за
устойчиви замърсявания не задържайте
дълго струята върху фаровете,
светлинните блокове и техните
контури, за да не повредите лака им и
херметизиращите гарнитури.

151
7
ВАЖНО Е ДА СЕ ЗНАЕ

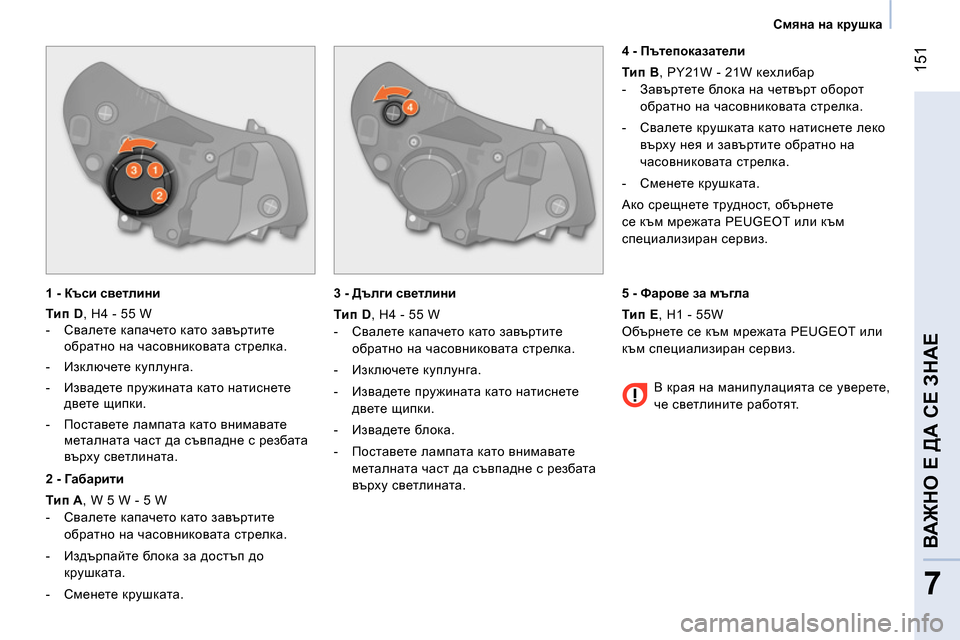

Смяна на крушка



1 - Къси светлини

Тип D
, H4 - 55 W


- Свалете капачето като завъртите
обратно на часовниковата стрелка.

- Изключете куплунга.

- Извадете пружината като натиснете
двете щипки.

- Поставете лампата като внимавате
металната част да съвпадне с резбата
върху светлината.


2 - Габарити

Тип A
, W 5 W - 5 W


- Свалете капачето като
завъртите
обратно на часовниковата стрелка.

- Издърпайте бл ок а за достъп до
крушката.

- Сменете крушката.

3 - Дълги светлини

Тип D
, Н4 - 55 W


- Свалете капачето като завъртите
обратно на часовниковата стрелка.

- Изключете куплунга.

- Извадете пружината като натиснете
двете щипки.

- Извадете бл ок а.

- Поставете лампата
като внимавате
металната част да съвпадне с резбата
върху светлината.

4 - Пътепоказатели

Тип B
, PY21W - 21W кехлибар


- Завъртете бл ок а на четвърт оборот
обратно на часовниковата стрелка.

- Свалете крушката като натиснете леко
върху нея и завъртите обратно на
часовниковата стрелка.

- Сменете крушката.
Ако срещнете трудност, обърнете
се към
мрежата PEUGEOT или към
специализиран сервиз.

В края на манипулацията се уверете,
че светлините работят.

5 - Фарове за мъгла

Тип Е
, H1 - 55W
Обърнете се към мрежата PEUGEOT или
към специализиран сервиз.

152

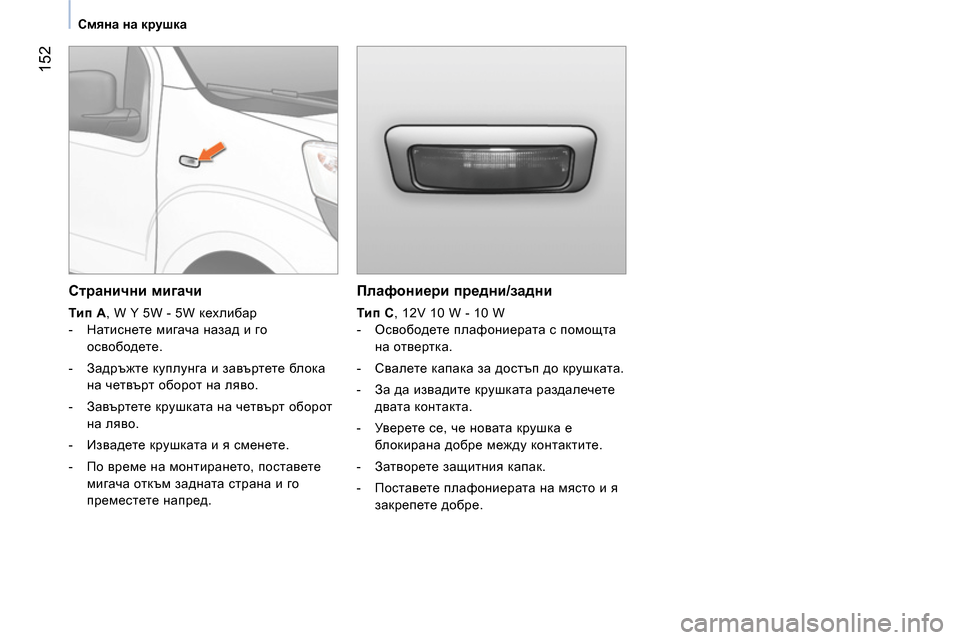

Смяна на крушка




Плафониери предни/задни


Тип С
, 12V 10 W - 10 W


- Освободете плафониерата с помощта
на отвертка.

- Свалете капака за достъп до крушката.

- За да извадите крушката раздалечете
двата контакта.

- Уверете се, че новата крушка е
блокирана добре между контактите.

- Затворете защитния капак.

- Поставете плафониерата на място и я
закрепете добре
.



Странични мигачи


Тип А
, W Y 5W - 5W кехлибар


- Натиснете мигача назад и го
освободете.

- Задръжте куплунга и завъртете бл ок а
на четвърт оборот на ляво.

- Завъртете крушката на четвърт оборот
на ляво.

- Извадете крушката и я сменете.

- По време на монтирането, поставете
мигача откъм задната страна и го
преместете
напред.

153
7
ВАЖНО Е ДА СЕ ЗНАЕ



Смяна на крушка

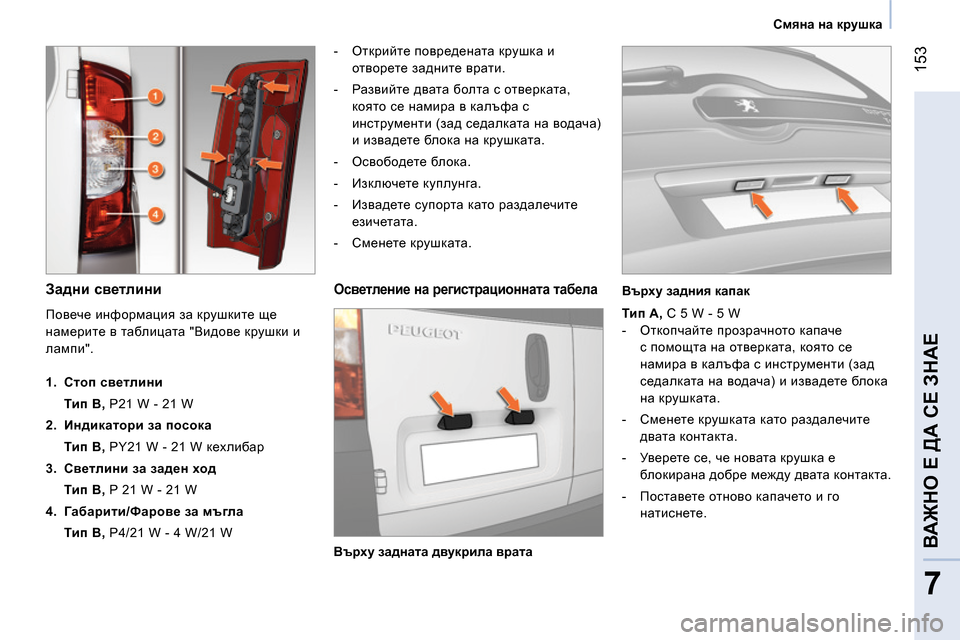

Задни светлини




- Открийте повредената крушка и
отворете задните врати.

- Развийте двата болта с отверката,
която се намира в калъфа с
инструменти (зад седалката на водача)
и извадете бл ок а на крушката.

- Освободете бл ок а.

- Изключете куплунга.

- Извадете супорта като раздалечите
езичетата.

- Сменете крушката.


Осветление на регистрационната табела


Тип A,
C 5 W - 5 W


- Откопчайте прозрачното капаче
с помощта на отверката, която се
намира в калъфа с инструменти (зад
седалката на водача) и извадете бл ок а
на крушката.

- Сменете крушката като раздалечите
двата контакта.

- Уверете се, че новата крушка е
блокирана добре между двата контакта.

- Поставете отново капачето
и го
натиснете.
Повече информация за крушките ще
намерите в таблицата "Видове крушки и
лампи".


1.
Стоп светлини
Тип B,
P21 W - 21 W

2.
Индикатори за посока
Тип B,
PY21 W - 21 W кехлибар

3.
Светлини за заден ход
Тип B,
P 21 W - 21 W

4.
Габарити
/ Фарове за мъгла
Тип В,
Р4/21 W - 4 W/21 W


Върху задната двукрила врата

Върху задния капак

154



Смяна на крушка

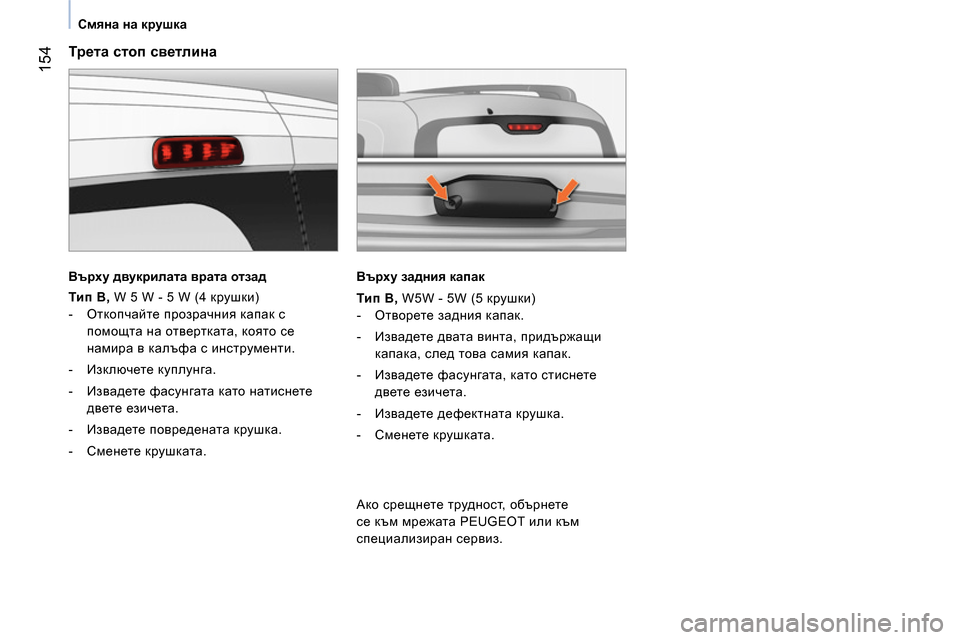

Трета стоп светлина


Върху двукрилата врата отзад



Тип В,
W 5 W - 5 W (4 крушки)


- Откопчайте прозрачния капак с
помощта на отвертката, която се
намира в калъфа с инструменти.

- Изключете куплунга.

- Извадете фасунгата като натиснете
двете езичета.

- Извадете повредената крушка.

- Сменете крушката.

Върху задния капак

Тип B,
W5W - 5W (5 крушки)


- Отворете задния капак.

- Извадете двата винта, придържащи
капака, след това самия капак.

- Извадете фасунгата, като стиснете
двете езичета.

- Извадете дефектната крушка.

- Сменете крушката.


Ако срещнете трудност, обърнете
се към мрежата PEUGEOT или към
специализиран сервиз.

155
7
ВАЖНО Е ДА СЕ ЗНАЕ

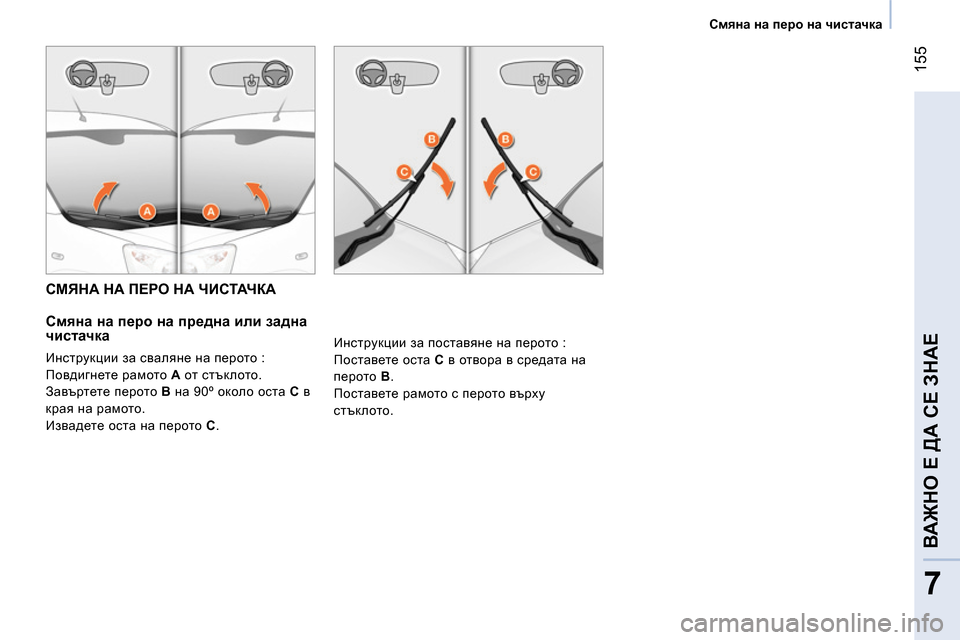

Смяна на перо на чистачка





СМЯНА НА ПЕРО НА ЧИСТАЧКА

Смяна на перо на предна или задна
чистачка

Инструкции за сваляне на перото :
Повдигнете рамото А
от стъклото.
Завъртете перото В
на 90º около оста С
в
края на рамото.
Извадете оста на перото C
. Инструкции за поставяне на перото :
Поставете оста С
в отвора в средата на
перото В
.
Поставете рамото с перото върху
стъклото.

156

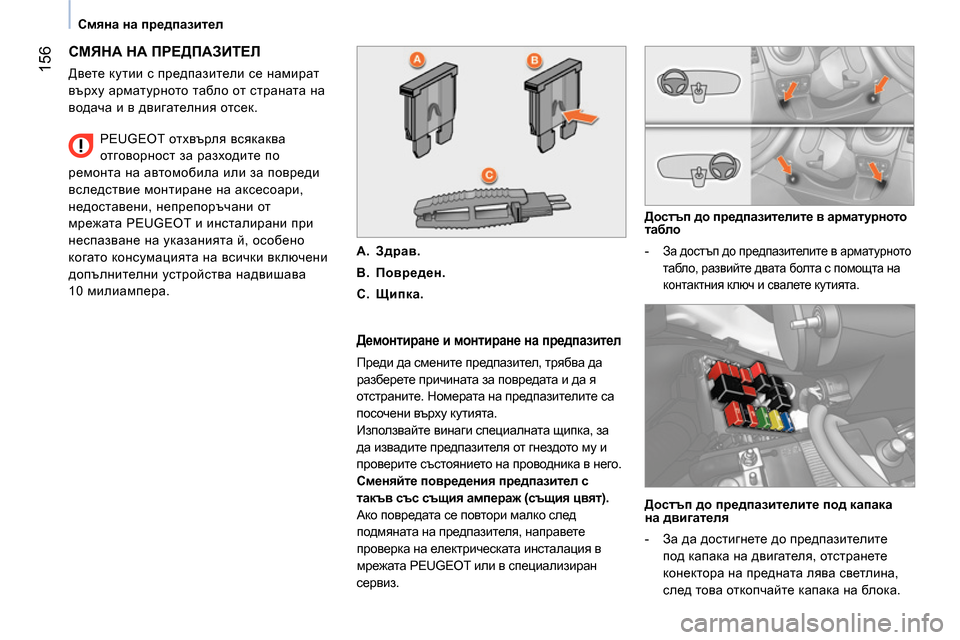

Смяна на предпазител



СМЯНА НА ПРЕДПАЗИТЕЛ

Двете кутии с предпазители се намират
върху арматурното табло от страната на
водача и в двигателния отсек.


Демонтиране и монтиране на предпазител

Преди да смените предпазител, трябва да
разберете причината за повредата и да я
отстраните. Номерата на предпазителите са
посочени върху кутията.
Използвайте винаги специалната щипка, за
да извадите предпазителя от гнездото му и
проверите състоянието на проводника в него.

Сменяйте повредения предпазител с
такъв със същия ампераж (същия цвят).

Ако повредата се повтори малко след
подмяната на предпазителя, направете
проверка на електрическата инсталация в
мрежата PEUGEOT или в специализиран
сервиз.
Достъп до предпазителите в арматурното
табло


-
За достъп до предпазителите в арматурното
табло, развийте двата болта с помощта на
контактния ключ и свалете кутията.


PEUGEOT отхвърля всякаква
отговорност за разходите по
ремонта на автомобила или за повреди
вследствие монтиране на аксесоари,
недоставени, непрепоръчани от
мрежата PEUGEOT и инсталирани при
неспазване на указанията й, особено
когато консумацията на всички включени
допълнителни устройства надвишава
10 милиампера.

A.
Здрав.

B.
Повреден.

C.
Щипка.


Достъп до
предпазителите под капака
на двигателя


- За да достигнете до предпазителите
под капака на двигателя, отстранете
конектора на предната лява светлина,
след това откопчайте капака на бл ок а.

157
7
ВАЖНО Е ДА СЕ ЗНАЕ



Смяна на предпазител

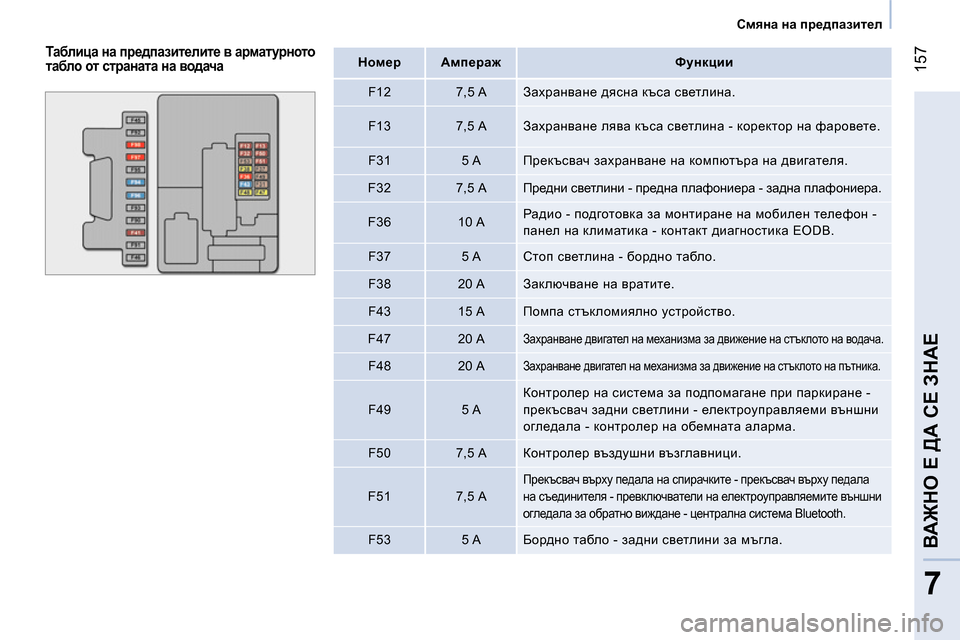

Таблица на предпазителите в арматурното
табло от страната на водача


Номер


Ампераж


Функции


F12
7,5 A Захранване дясна къса светлина.

F13
7,5 A Захранване лява къса светлина - коректор на фаровете.

F31
5 A Прекъсвач захранване на компютъра на двигателя.

F32
7,5 A Предни светлини - предна плафониера - задна плафониера.

F36
10 A Радио - подготовка за монтиране на мобилен телефон -
панел на климатика -
контакт диагностика EODB.

F37
5 A Стоп светлина - бордно табло.

F38
20 A Заключване на вратите.

F43
15 A Помпа стъкломиялно устройство.

F47
20 A

Захранване двигател на механизма за движение на стъклото на водача.


F48
20 A
Захранване двигател на механизма за движение на стъклото на пътника.


F49
5 A Контролер на система за подпомагане при паркиране -
прекъсвач задни светлини - електроуправляеми външни
огледала - контролер на обемната аларма.

F50
7,5 A Контролер въздушни възглавници.

F51
7,5 A

Прекъсвач върху педала на спирачките - прекъсвач върху педала
на съединителя - превключватели на електроуправляемите външни
огледала за обратно виждане - централна система Bluetooth.


F53
5 A Бордно табло - задни светлини за мъгла.

158

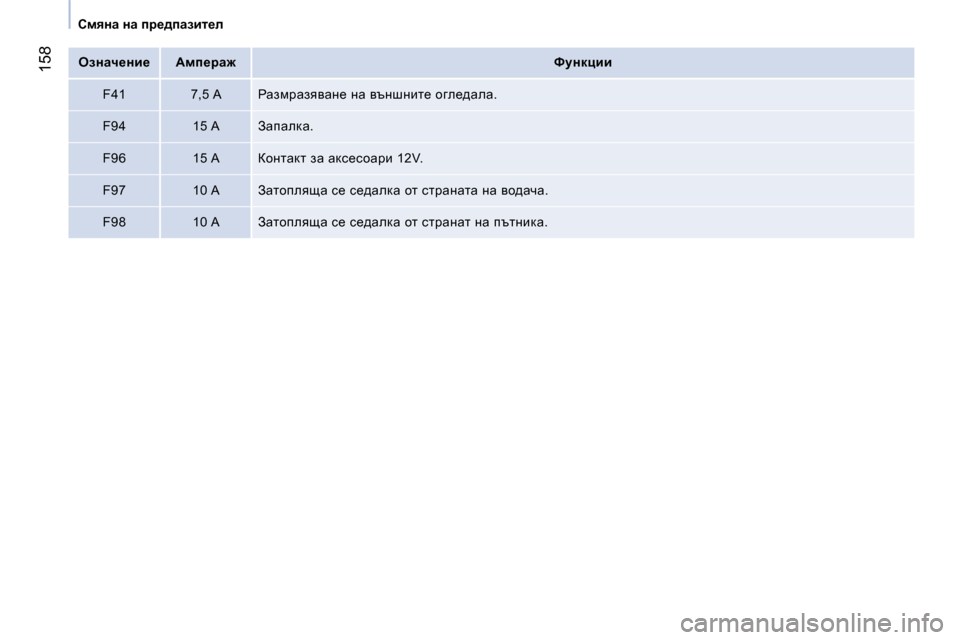

Смяна на предпазител




Означение



Ампераж


Функции


F41
7,5 A Размразяване на външните огледала.

F94
15 A Запалка.

F96
15 A Контакт за аксесоари 12V.

F97
10 A Затопляща се седалка от страната на водача.

F98
10 A Затопляща се седалка от странат на пътника.
