Peugeot Boxer 2008.5 Betriebsanleitung (in German)

151
9
TECHNISCHE DATEN
Fahrzeugabmessungen

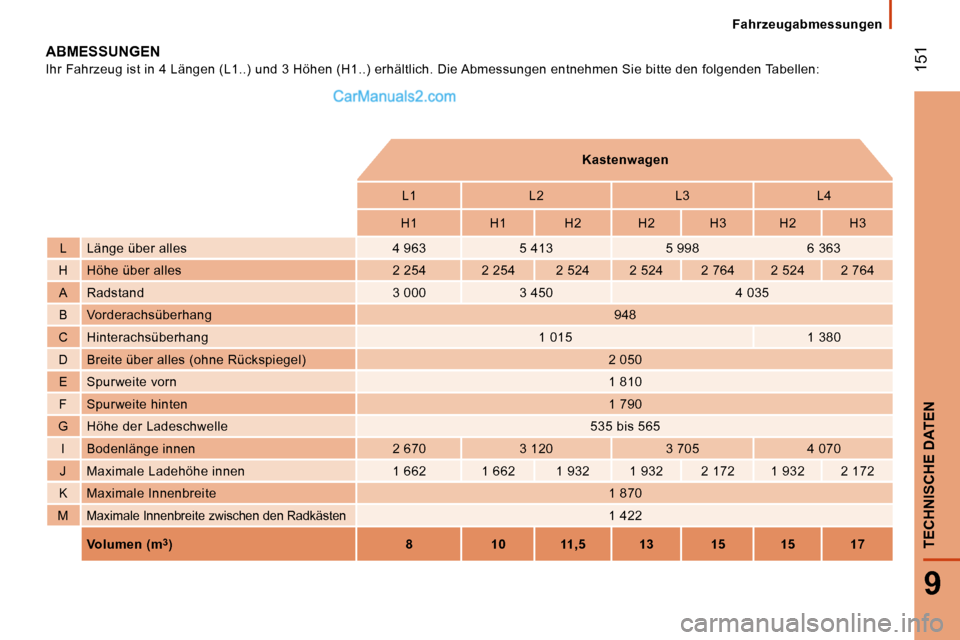

ABMESSUNGEN
Ihr Fahrzeug ist in 4 Längen (L1..) und 3 Höhen (H1..) erhältlich. Die Abmessungen entnehmen Sie bitt e den folgenden Tabellen:

Kastenwagen
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
L Länge über alles 4 963 5 413 5 998 6 363
H Höhe über alles 2 254 2 254 2 524 2 524 2 764 2 524 2 764
A Radstand 3 000 3 450 4 035
B Vorderachsüberhang 948
C Hinterachsüberhang 1 015 1 380
D Breite über alles (ohne Rückspiegel) 2 050
E Spurweite vorn 1 810
F Spurweite hinten 1 790
G Höhe der Ladeschwelle 535 bis 565
I Bodenlänge innen 2 670 3 120 3 705 4 070
J Maximale Ladehöhe innen 1 662 1 662 1 932 1 932 2 172 1 932 2 172
K Maximale Innenbreite 1 870
M
Maximale Innenbreite zwischen den Radkästen 1 422

Volumen (m 3
)
8 10 11,5 13 15 15 17

Fahrzeugabmessungen

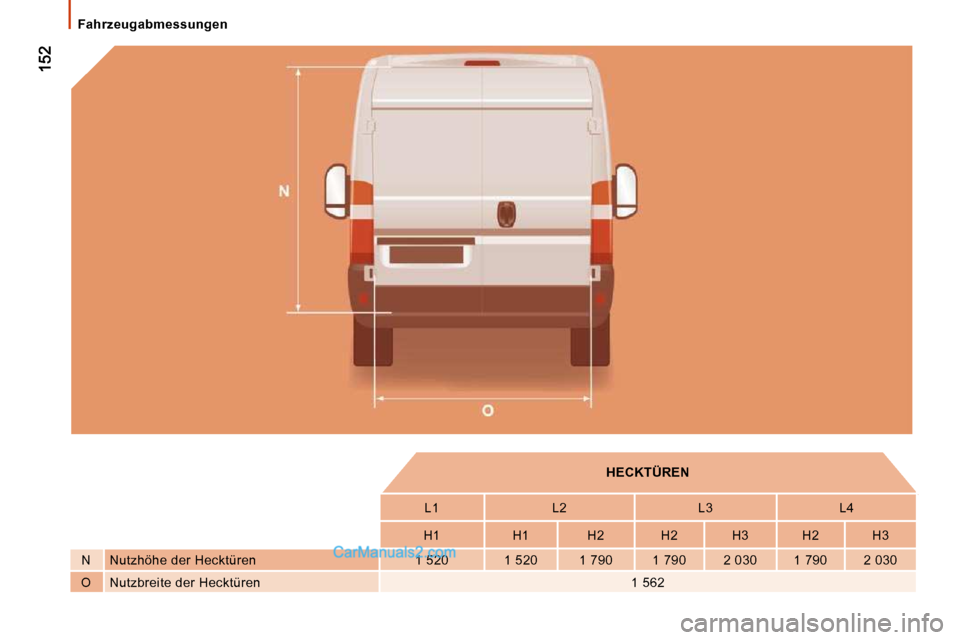

HECKTÜREN
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
N Nutzhöhe der Hecktüren 1 520 1 520 1 790 1 790 2 030 1 790 2 030
O Nutzbreite der Hecktüren 1 562

9
TECHNISCHE DATEN
Fahrzeugabmessungen

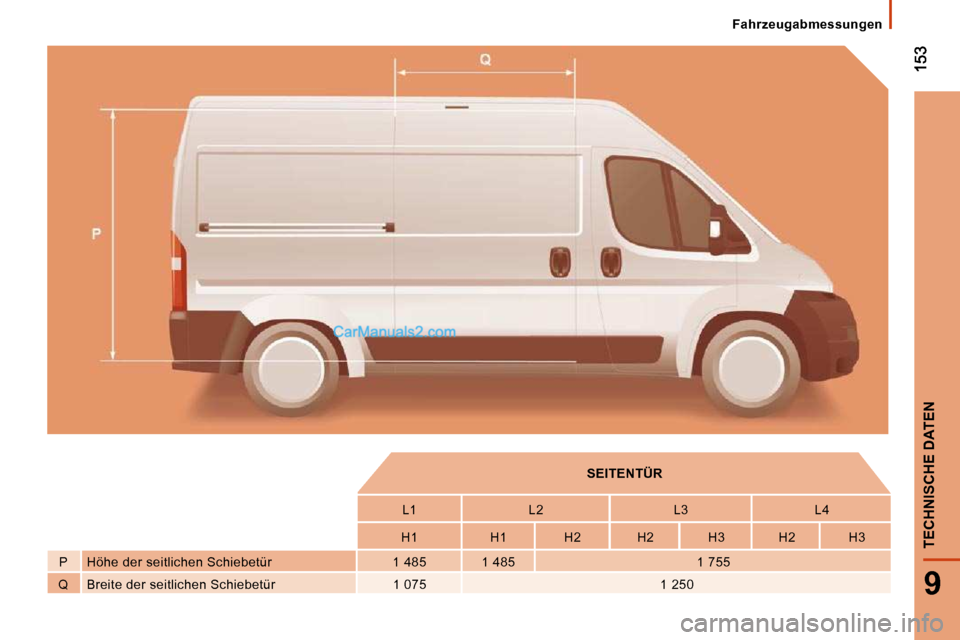

SEITENTÜR
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
P Höhe der seitlichen Schiebetür 1 485 1 48 5 1 755
Q Breite der seitlichen Schiebetür 1 075 1 250

154
Fahrzeugabmessungen

9
TECHNISCHE DATEN
Fahrzeugabmessungen

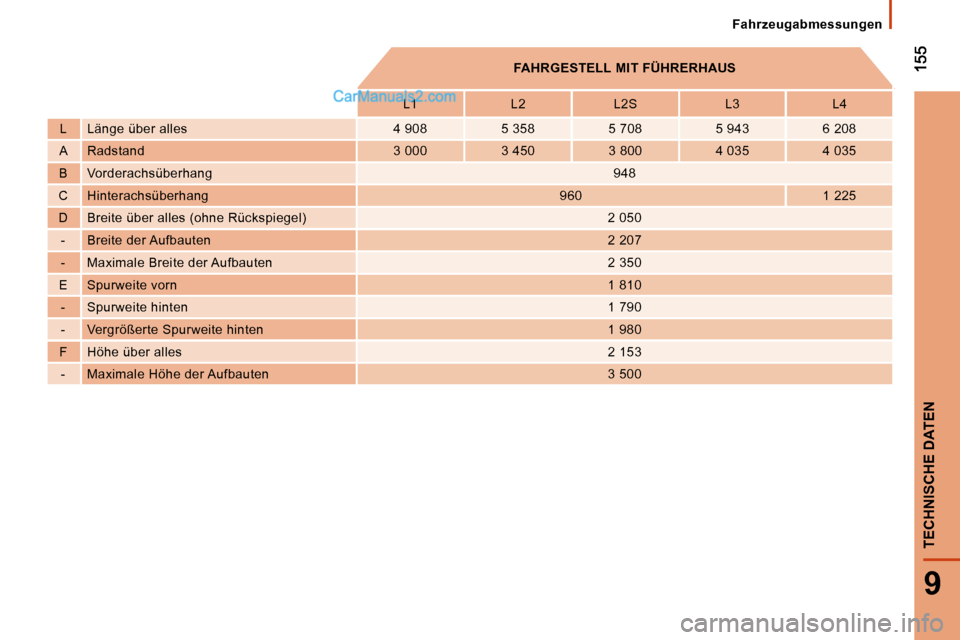

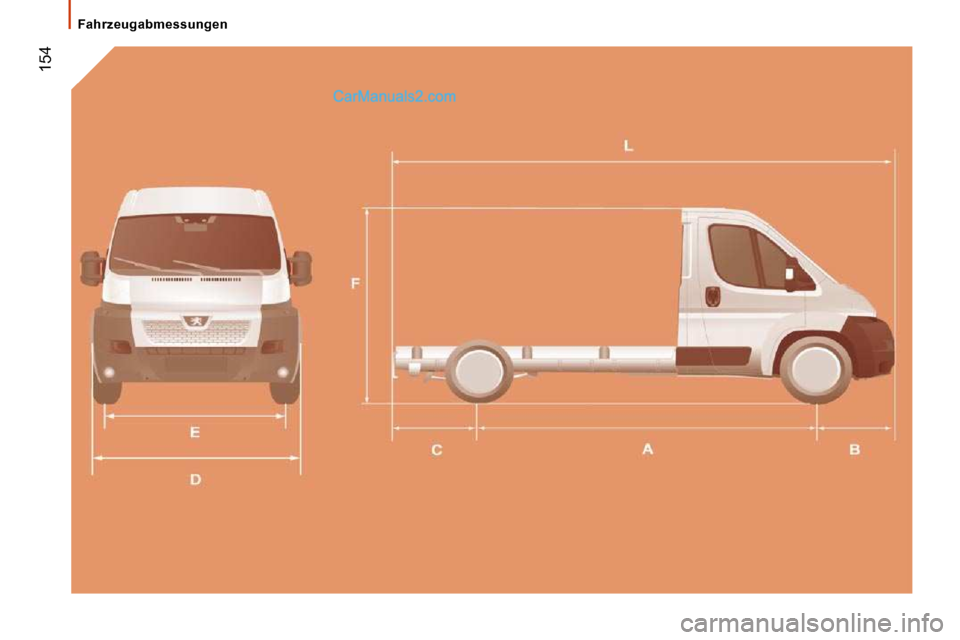

FAHRGESTELL MIT FÜHRERHAUS
L1 L2 L2S L3 L4
L Länge über alles 4 908 5 358 5 708 5 943 6 208
A Radstand 3 000 3 450 3 800 4 035 4 035
B Vorderachsüberhang 948
C Hinterachsüberhang 960 1 225
D Breite über alles (ohne Rückspiegel) 2 050
- Breite der Aufbauten 2 207
- Maximale Breite der Aufbauten 2 350
E Spurweite vorn 1 810
- Spurweite hinten 1 790
- Vergrößerte Spurweite hinten 1 980
F Höhe über alles 2 153
- Maximale Höhe der Aufbauten 3 500

156
Fahrzeugabmessungen
L1H1 L2H2
A 751 872 1 201 1 322
B 1 201 1 743 1 651 2 193
C - 860 - 860

157
9
TECHNISCHE DATEN
Dieselmotoren

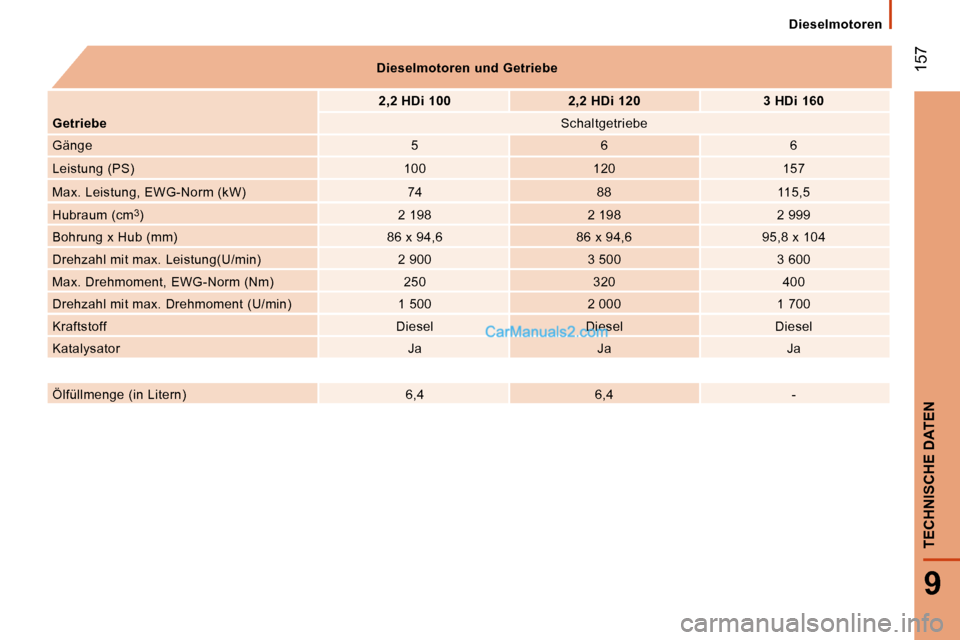

Dieselmotoren und Getriebe

2,2 HDi 100 2,2 HDi 120 3 HDi 160

Getriebe Schaltgetriebe
Gänge 5 6 6
Leistung (PS) 100 120 157
Max. Leistung, EWG-Norm (kW) 74 88 115,5
Hubraum (cm 3
) 2 198 2 198 2 999
Bohrung x Hub (mm) 86 x 94,6 86 x 94,6 95,8 x 104
Drehzahl mit max. Leistung(U/min) 2 900 3 500 3 600
Max. Drehmoment, EWG-Norm (Nm) 250 320 400
Drehzahl mit max. Drehmoment (U/min) 1 500 2 0 00 1 700
Kraftstoff Diesel Diesel Diesel
Katalysator Ja Ja Ja

Ölfüllmenge (in Litern) 6,4 6,4 -

158

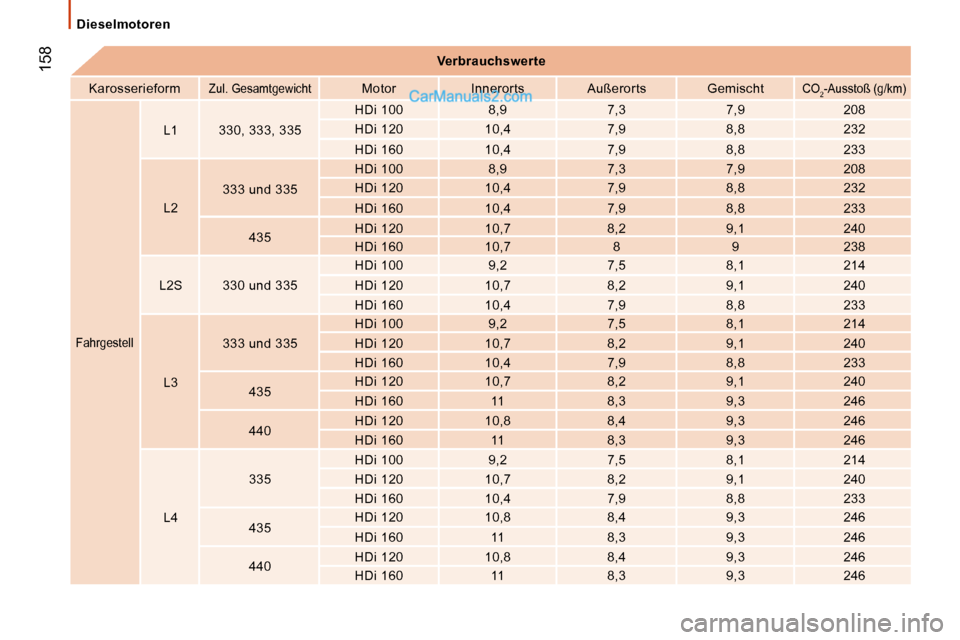

Dieselmotoren

Verbrauchswerte
Karosserieform
Zul. Gesamtgewicht Motor Innerorts Außerorts Gemischt CO 2 -Ausstoß (g/km)
Fahrgestell
L1 330, 333, 335 HDi 100 8,9 7,3 7,9 208
HDi 120 10,4 7,9 8,8 232
HDi 160 10,4 7,9 8,8 233
L2 333 und 335 HDi 100 8,9 7,3 7,9 208
HDi 120 10,4 7,9 8,8 232
HDi 160 10,4 7,9 8,8 233
435 HDi 120 10,7 8,2 9,1 240
HDi 160 10,7 8 9 238
L2S 330 und 335 HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,4 7,9 8,8 233
L3 333 und 335
HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,4 7,9 8,8 233
435 HDi 120 10,7 8,2 9,1 240
HDi 160 11 8,3 9,3 246
440 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
L4 335
HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,4 7,9 8,8 233
435 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
440 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246

159
9
TECHNISCHE DATEN

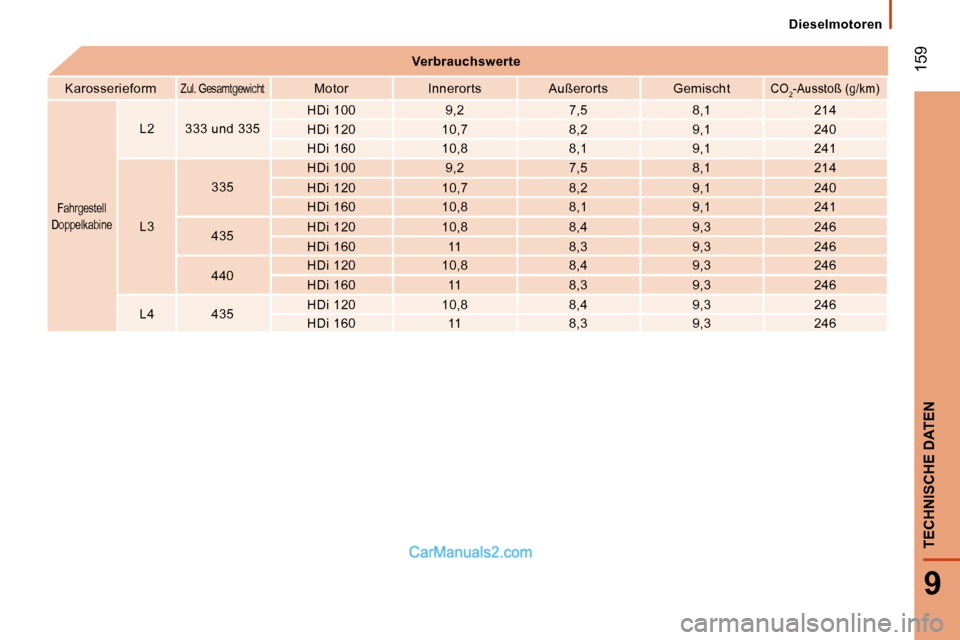

Dieselmotoren

Verbrauchswerte
Karosserieform
Zul. Gesamtgewicht Motor Innerorts Außerorts Gemischt CO 2 -Ausstoß (g/km)
Fahrgestell
Doppelkabine
L2 333 und 335 HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,8 8,1 9,1 241
L3 335
HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,8 8,1 9,1 241
435 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
440 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
L4 435 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246

160

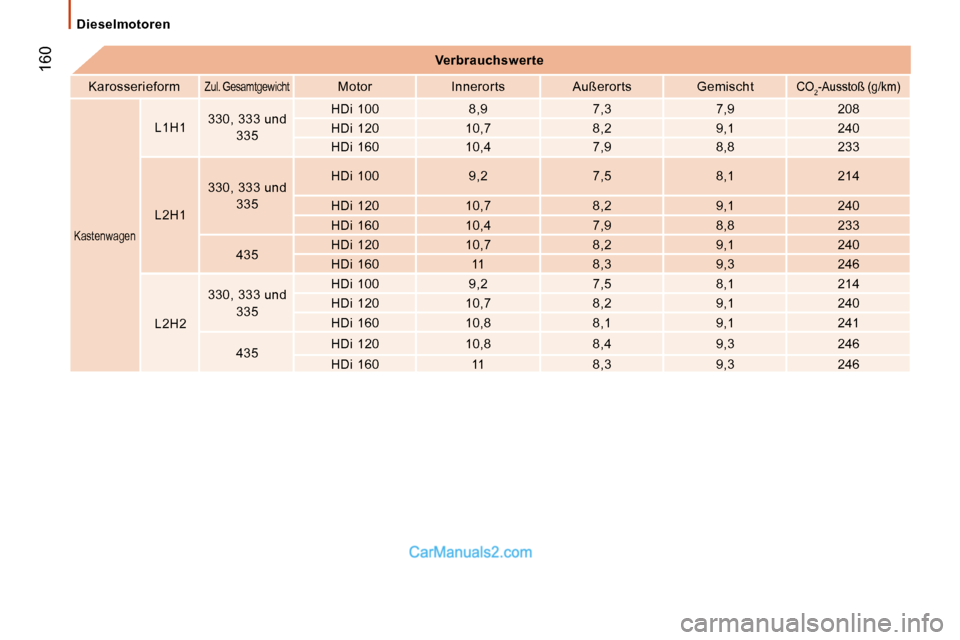

Dieselmotoren

Verbrauchswerte
Karosserieform
Zul. Gesamtgewicht Motor Innerorts Außerorts Gemischt CO 2 -Ausstoß (g/km)
Kastenwagen
L1H1 330, 333 und
335 HDi 100 8,9 7,3 7,9 208
HDi 120 10,7 8,2 9,1 240
HDi 160 10,4 7,9 8,8 233
L2H1 330, 333 und
335 HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,4 7,9 8,8 233
435 HDi 120 10,7 8,2 9,1 240
HDi 160 11 8,3 9,3 246
L2H2 330, 333 und
335 HDi 100 9,2 7,5 8,1 214
HDi 120 10,7 8,2 9,1 240
HDi 160 10,8 8,1 9,1 241
435 HDi 120 10,8 8,4 9,3 246
HDi 160 11 8,3 9,3 246
