Byta en lampa
SNABB HJÄLP

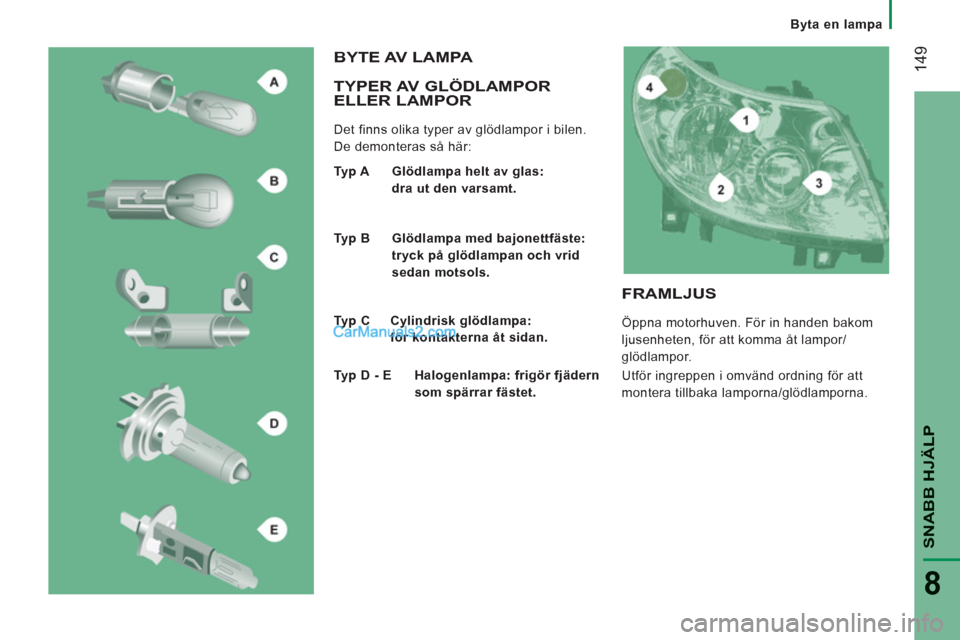

TYPER AV GLÖDLAMPOR ELLER LAMPOR

Det finns olika typer av glödlampor i bilen.
De demonteras så här:
BYTE AV LAMPA

Typ A Glödlampa helt av glas:
dra ut den varsamt.

Typ B Glödlampa med bajonettfäste:
tryck på glödlampan och vrid
sedan motsols.

Typ C

Cylindrisk gl

ödlampa

:
för kontakterna åt sidan.

Typ D - E Halogenlampa: frigör fjädern
som spärrar fästet.

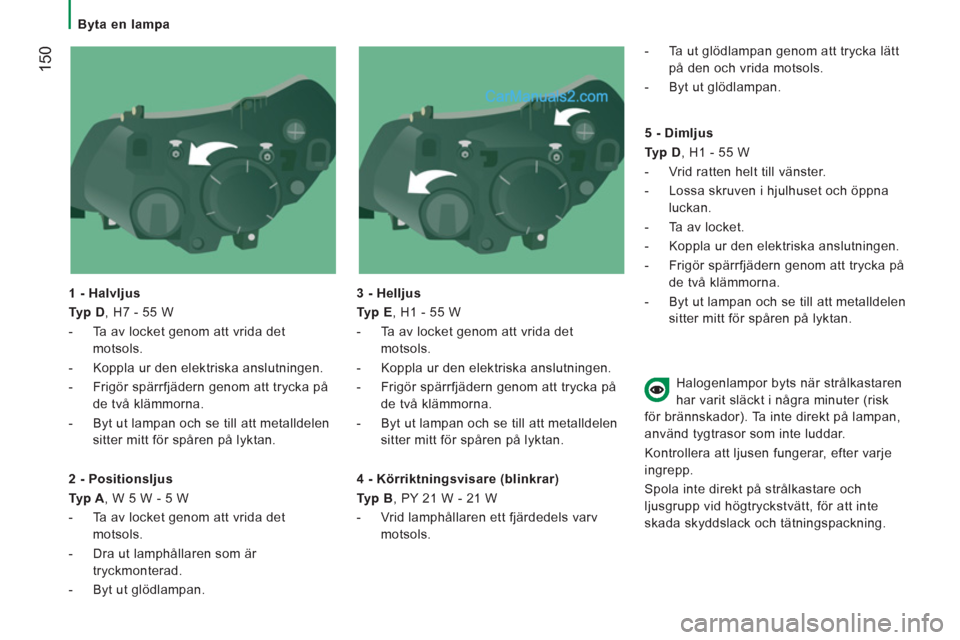

FRAMLJUS

Öppna motorhuven. För in handen bakom
ljusenheten, för att komma åt lampor/
glödlampor.
Utför ingreppen i omvänd ordning för att
montera tillbaka lamporna/glödlamporna.

150


Byta en lampa


1 - Halvljus

Typ D
, H7 - 55 W


- Ta av locket genom att vrida det
motsols.

- Koppla ur den elektriska anslutningen.

- Frigör spärrfjädern genom att trycka på
de två klämmorna.

- Byt ut lampan och se till att metalldelen
sitter mitt för spåren på lyktan.

3 - Helljus

Typ E
, H1 - 55 W


- Ta av locket genom att vrida det
motsols.

- Koppla ur den elektriska anslutningen.

- Frigör spärrfjädern genom att trycka på
de två klämmorna.

- Byt ut lampan och se till att metalldelen
sitter mitt för spåren på lyktan.


2 - Positionsljus

Typ A
, W 5 W - 5 W


- Ta av locket genom att vrida det
motsols.

- Dra ut lamphållaren som är
tryckmonterad.

- Byt ut glödlampan.

4 - Körriktningsvisare (blinkrar)

Typ B
, PY 21 W - 21 W


- Vrid lamphållaren ett fjärdedels varv
motsols.

- Ta ut glödlampan genom att trycka lätt
på den och vrida motsols.

- Byt ut glödlampan.


5 - Dimljus

Typ D
, H1 - 55 W


- Vrid ratten helt till vänster.

- Lossa skruven i hjulhuset och öppna
luckan.

- Ta av locket.

- Koppla ur den elektriska anslutningen.

- Frigör spärrfjädern genom att trycka på
de två klämmorna.

- Byt ut lampan och se till att metalldelen
sitter mitt för spåren på lyktan.
Halogenlampor byts när strålkastaren
har varit släckt i några minuter (risk
för brännskador). Ta inte direkt på lampan,
använd tygtrasor som inte luddar.
Kontrollera att ljusen fungerar, efter varje
ingrepp.
Spola inte direkt på strålkastare och
ljusgrupp vid högtryckstvätt, för att inte
skada skyddslack och tätningspackning.

8


Byta en lampa
SNABB HJÄLP

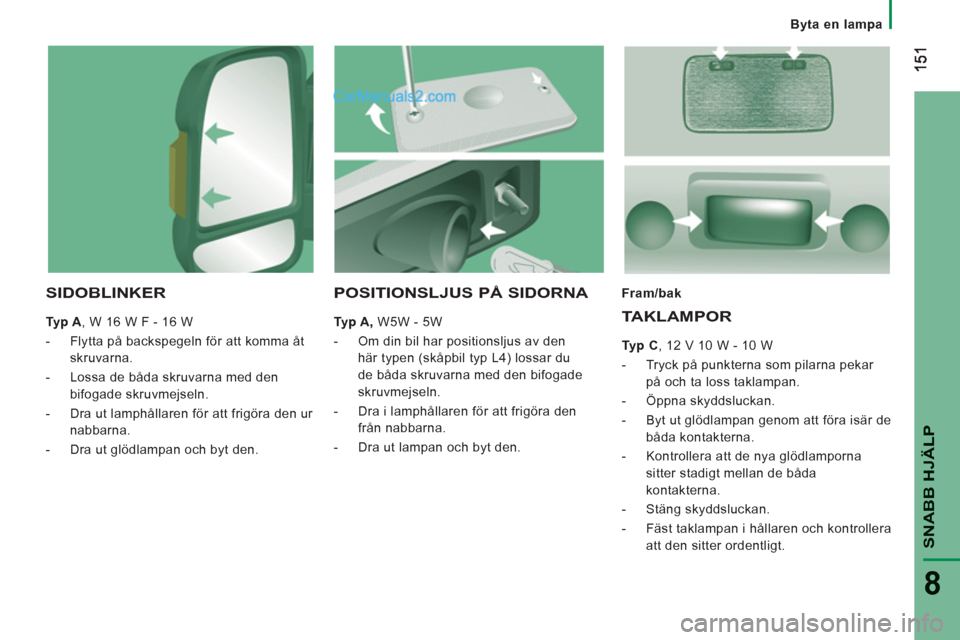

SIDOBLINKER


Typ A
, W 16 W F - 16 W


- Flytta på backspegeln för att komma åt
skruvarna.

- Lossa de båda skruvarna med den
bifogade skruvmejseln.

- Dra ut lamphållaren för att frigöra den ur
nabbarna.

- Dra ut glödlampan och byt den.
Fram/bak
TAKLAMPOR


Typ C
, 12 V 10 W - 10 W


- Tryck på punkterna som pilarna pekar
på och ta loss taklampan.

- Öppna skyddsluckan.

- Byt ut glödlampan genom att föra isär de
båda kontakterna.

- Kontrollera att de nya glödlamporna
sitter stadigt mellan de båda
kontakterna.

- Stäng skyddsluckan.

- Fäst taklampan i hållaren och kontrollera
att den sitter ordentligt.



POSITIONSLJUS PÅ SIDORNA


Typ A,
W5W - 5W


- Om din bil har positionsljus av den
här typen (skåpbil typ L4) lossar du
de båda skruvarna med den bifogade
skruvmejseln.

- Dra i lamphållaren för att frigöra den
från nabbarna.

- Dra ut lampan och byt den.

152


Byta en lampa

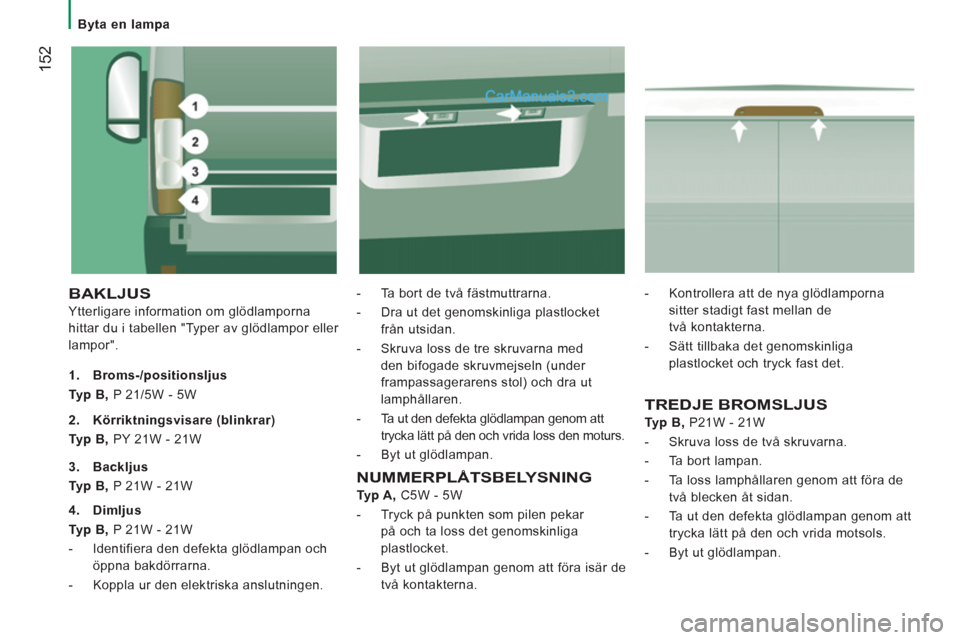

BAKLJUS

Ytterligare information om glödlamporna
hittar du i tabellen "Typer av gl
ödlampor eller
lam
por".- T
a bort de två fästmuttrarna.
- Dra ut det
genomskinliga plastlocket
från utsidan.
-
Skruva loss de tre skruvarna med
den bifogade skruvmejseln (under
frampassagerarens stol) och dra ut
lamphållaren.
- Ta ut den de
fekta glödlampan genom att
tr
ycka lätt på den och vrida loss den moturs.
- Byt ut glödlampan.
1.
Broms-/positionsljus

Typ B,P 21/5W - 5W
TREDJE BROMSLJUS


Typ B,
P21W - 21W


- Skruva loss de två skruvarna.

- Ta bort lampan.

- Ta loss lamphållaren genom att föra de
två blecken åt sidan.

- Ta ut den defekta glödlampan genom att
trycka lätt på den och vrida motsols.

- Byt ut glödlampan.
2.
Körriktningsvisare (

blinkrar

)
Typ B,
PY 21W - 21W
3.Backljus
Typ B,P 21W-21W
4.Dimljus
Typ B,P 21W-21W



- Identifiera den defekta glödlampan och
öppna bakdörrarna.
-Koppla ur den elektriska anslutningen.
NUMMERPLÅTSBELYSNING
Typ A,
C5W - 5W


- Tryck på punkten som pilen pekar
på och ta loss det genomskinliga
plastlocket.
- Byt ut glödlampan genom att föra isär de
tv
å kontakterna. - Kontrollera att de n
ya glödlamporna
sitter stadigt fast mellan de
tv
å kontakterna.
-Sätt tillbaka det genomskinliga
plastlocket och tryck fast det.

153
8


Byta en säkring
SNABB HJÄLP

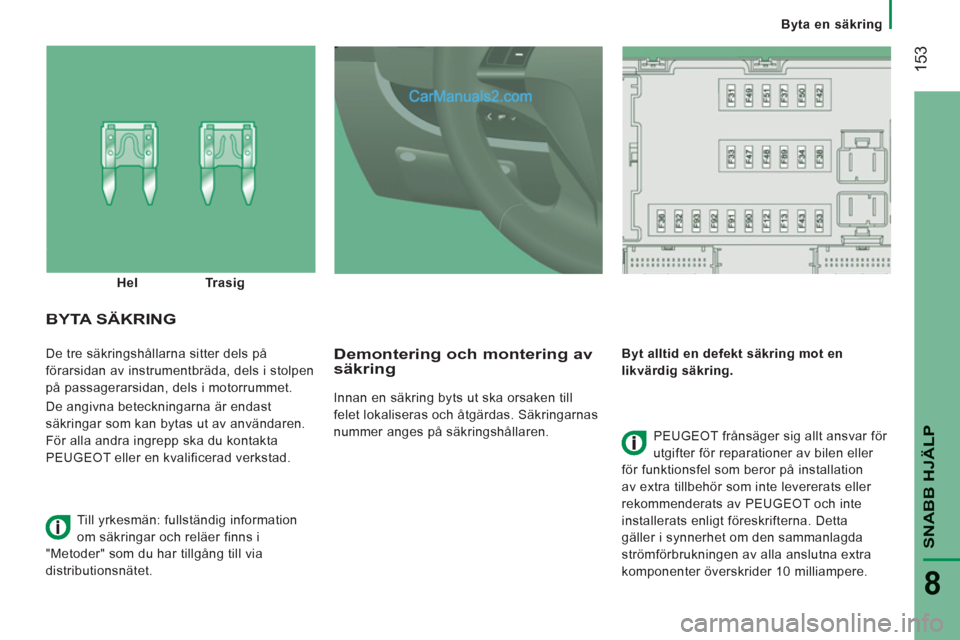

De tre säkringshållarna sitter dels på
förarsidan av instrumentbräda, dels i stolpen
på passagerarsidan, dels i motorrummet.
De angivna beteckningarna är endast
säkringar som kan bytas ut av användaren.
För alla andra ingrepp ska du kontakta
PEUGEOT eller en kvalificerad verkstad. Demontering och montering av
säkring
Innan en säkring byts ut ska orsaken till
felet lokaliseras och åtgärdas. Säkringarnas
nummer anges på säkringshållaren.
Byt alltid en defekt säkring mot en
likvärdig säkring.
BYTA SÄKRING

PEUGEOT frånsäger sig allt ansvar för
utgifter för reparationer av bilen eller
för funktionsfel som beror på installation
av extra tillbehör som inte levererats eller
rekommenderats av PEUGEOT och inte
installerats enligt föreskrifterna. Detta
gäller i synnerhet om den sammanlagda
strömförbrukningen av alla anslutna extra
komponenter överskrider 10 milliampere.
Hel
Trasig
Till yrkesmän: fullständig information
om säkringar och reläer finns i
"Metoder" som du har tillgång till via
distributionsnätet.

154


Byta en säkring



SÄKRINGAR PÅ INSTRUMENTBRÄDAN PÅ FÖRARSIDAN

- Lossa skruvarna och fäll ned locket för att komma åt säkringarna.


Säkringar


A (styrka)


Ändamål



12


7,5
Höger halvljus


13


7,5
Vänster halvljus


31


5
Strömmatning till relä


32


7,5
Taklampa


33


20
Batterisensor


34


20
Innerbelysning minibus - Varningsblinkers


36


10

Bilradio - Diagnosuttag - Larmsiren - Reglage för programmerbar extravärme -
Reglage för luftkonditionering - Färdskrivare - Batteri


37


7,5
Kontakt för bromsljus - tredje bromsljus - instrumentgrupp


38


20
Reglage för centralt lås


42


5
Styrbox och ABS-sensor - ASR-sensor - ESP-sensor - Bromsljuskontakt


43


20

Motor för vindrutetorkare


47


20
Motor till förarens fönsterhiss


48


20
Motor till passagerarens fönsterhiss


49


5
Bilradio - Förarplatsens reglage


50


7,5
Styrbox för krockkuddar och bältessträckare


51


5
Färdskrivare - farthållare - reglage för luftkonditionering - backljus -
sond för närvaro av vatten i bränslet


53


7,5
Instrumenttavla


89


-
Används ej


90


7,5
Vänster helljus


91


7,5
Höger helljus


92


7,5
Vänster dimljus


93


7,5
Höger dimljus

8


Byta en säkring
SNABB HJÄLP



Säkringar


A (styrka)


Ändamål



54


-
Används ej


55


15
Eluppvärmda säten


56


15
12-voltsuttag


57


10
Programmerbar extravärme


58


15
Avfrostning: bakrutan (vänster)


59


15
Avfrostning: bakrutan (höger)


60


-
Används ej


61


-
Används ej


62


-
Används ej


63


10
Omkopplare för programmerbar extra värmeanordning


64


-
Används ej


65


30
Värmefläkt för programmerbar extravärme

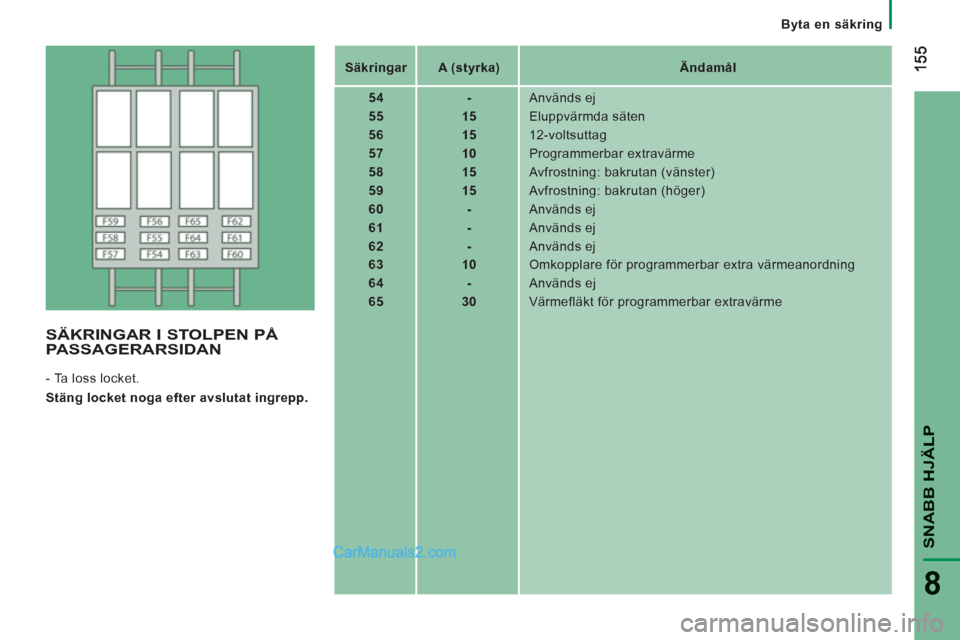

SÄKRINGAR I STOLPEN PÅ PASSAGERARSIDAN

- Ta loss locket.

Stäng locket noga efter avslutat ingrepp.

156


Byta en säkring



SÄKRINGAR I MOTORRUMMET

- Ta bort muttrarna och fäll ned locket för att
komma åt säkringarna.

Säkringar


A (styrka)


Ändamål



1


40
Strömmatning till ABS-pump


2


50
Styrbox för förvärmning diesel


3


30
Kontakt för rattlåset


4


30
Pump strålkastarspolare


8


40
Kylfläktsaggregat passagerarutrymme


9


15
12-voltsuttag bak


10


15
Signalhorn


14


15
12-voltsuttag fram


15


10
Cigarettändaruttag


20


30
Pump för vindrutespolare


21


15
Strömmatning till bränslepumpen



24


15
Extra panel för ambulans - backspeglar


30


15
Avfrostning

157
8


Byta ett torkarblad
SNABB HJÄLP

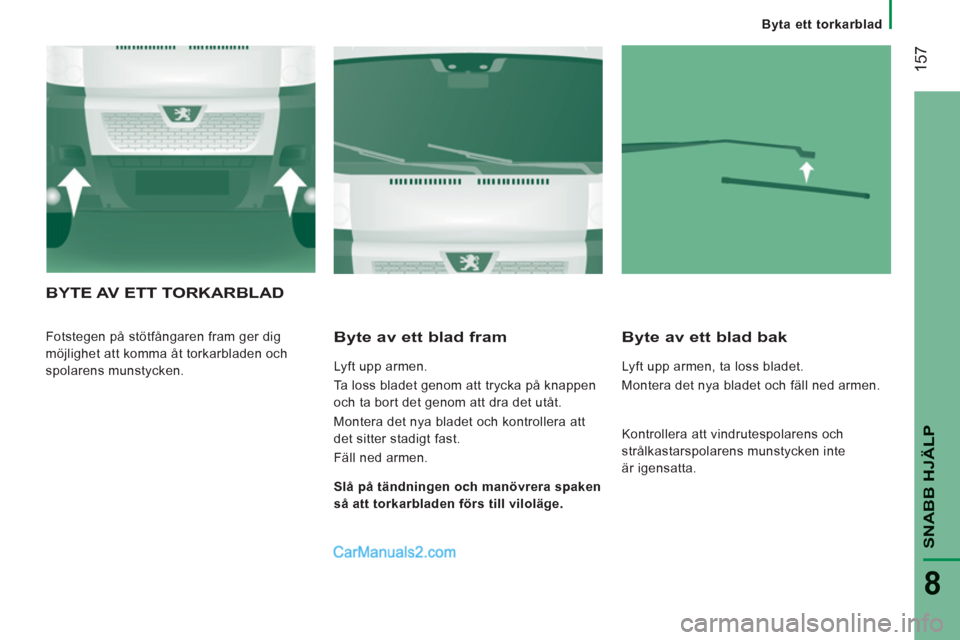

BYTE AV ETT TORKARBLAD

Fotstegen på stötfångaren fram ger dig
möjlighet att komma åt torkarbladen och
spolarens munstycken.
Byte av ett blad fram

Lyft upp armen.
Ta loss bladet genom att trycka på knappen
och ta bort det genom att dra det utåt.
Montera det nya bladet och kontrollera att
det sitter stadigt fast.
Fäll ned armen.
Byte av ett blad bak

Lyft upp armen, ta loss bladet.
Montera det nya bladet och fäll ned armen.

Slå på tändningen och manövrera spaken
så att torkarbladen förs till viloläge.
Kontrollera att vindrutespolarens och
strålkastarspolarens munstycken inte
är igensatta.

158


Bli bogserad

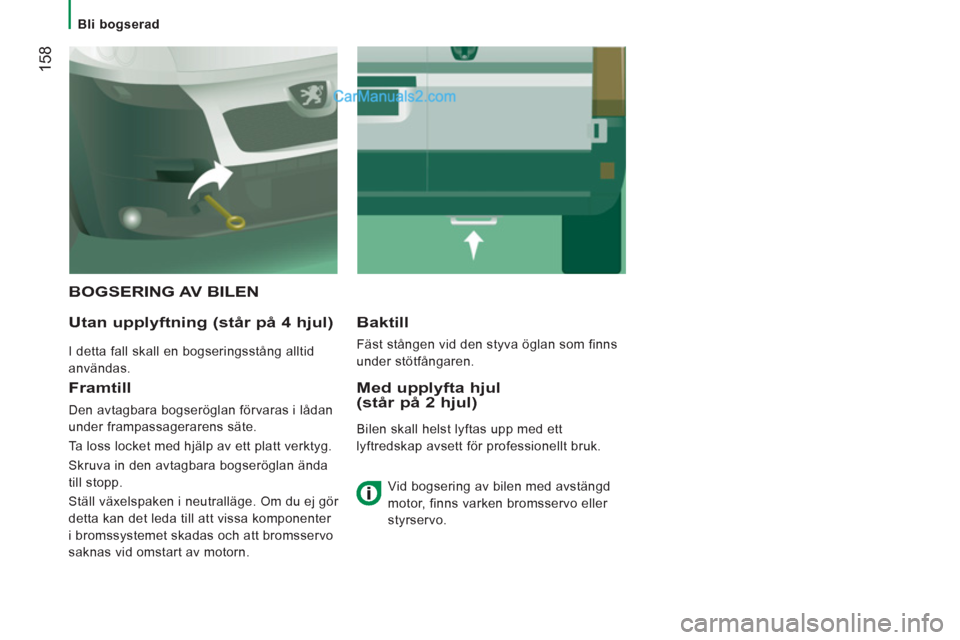

BOGSERING AV BILEN

Utan uppl
yftning (står på 4 hjul)

I detta fall skall en bogseringsstång alltid
användas.
Baktill

Fäst stången vid den styva öglan som finns
under stötfångaren.

Framtill

Den avtagbara bogseröglan förvaras i lådan
under frampassagerarens säte.
Ta loss locket med hjälp av ett platt verktyg.
Skruva in den avtagbara bogseröglan ända
till stopp.
Ställ växelspaken i neutralläge. Om du ej gör
detta kan det leda till att vissa komponenter
i bromssystemet skadas och att bromsservo
saknas vid omstart av motorn.
Med upplyfta hjul (står på 2 hjul)

Bilen skall helst lyftas upp med ett
lyftredskap avsett för professionellt bruk.
Vid bogsering av bilen med avstängd
motor, finns varken bromsservo eller
styrservo.
