TECHNISCHE DATEN


Fahrzeugabmessungen


FAHRGESTELL MIT FÜHRERHAUS


L1
L2
L2S
L3
L4

L Länge über alles
4 908
5 358
5 708
5 943
6 308

A Radstand
3 000
3 450
3 800
4 035
4 035

B Vorderachsüberhang
948

C Hinterachsüberhang
960
1 325

D Breite über alles (ohne Rückspiegel)
2 050

- Max. Breite an der Bereifung hinten
2 207

- Maximale Breite der Aufbauten
2 350

E Spurweite vorne

1 810

- Spurweite hinten

1 790

- Vergrößerte Spurweite hinten
1 980

F Höhe über alles
2 254 - 2 270

- Maximale Höhe der Aufbauten
3 500

17
0


Fahrzeugabmessungen




L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860

17
1
9
TECHNISCHE DATEN

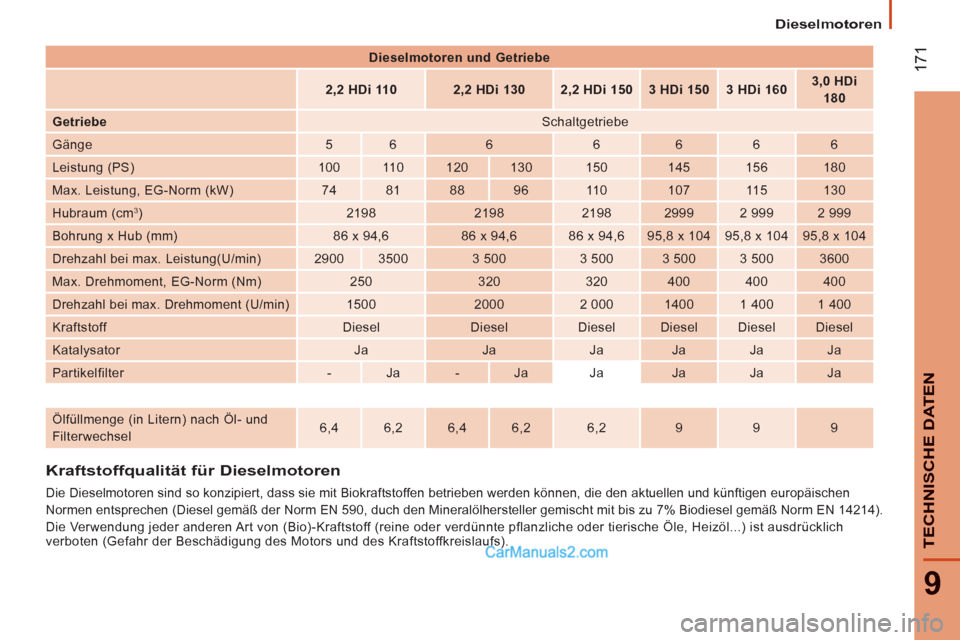

Dieselmotoren

Kraftstoffqualität für Dieselmotoren


Die Dieselmotoren sind so konzipiert, dass sie mit Biokraftstoffen betrieben werden können, die den aktuellen und künftigen europäischen
Normen entsprechen (Diesel gemäß der Norm EN 590, duch den Mineralölhersteller gemischt mit bis zu 7% Biodiesel gemäß Norm EN 14214).


Die Verwendung jeder anderen Art von (Bio)-Kraftstoff (reine oder verdünnte pflanzliche oder tierische Öle, Heizöl...) ist ausdrücklich
verboten (Gefahr der Beschädigung des Motors und des Kraftstoffkreislaufs).


Dieselmotoren und Getriebe





2,2 HDi 110


2,2 HDi 130


2,2 HDi 150



3 HDi 150



3 HDi 160



3,0 HDi
180


Getriebe

Schaltgetriebe
Gänge
5
6
6
6
6
6
6
Leistung (PS)
100
11 0
120
130
150
145
156
180
Max. Leistung, EG-Norm (kW)
74
81
88
96
11 0
107
11 5
130
Hubraum (cm
3
)
2198
2198
2198
2999
2 999
2 999
Bohrung x Hub (mm)
86 x 94,6
86 x 94,6
86 x 94,6
95,8 x 104
95,8 x 104
95,8 x 104
Drehzahl bei max. Leistung(U/min)
2900
3500
3 500
3 500
3 500
3 500
3600
Max. Drehmoment, EG-Norm (Nm)
250
320
320
400
400
400
Drehzahl bei max. Drehmoment (U/min)
1500
2000
2 000
1400
1 400
1 400
Kraftstoff
Diesel
Diesel
Diesel
Diesel
Diesel
Diesel
Katalysator
Ja
Ja
Ja
Ja
Ja
Ja
Partikelfilter

-
Ja
-
Ja
Ja
Ja
Ja
Ja





Ölfüllmenge (in Litern) nach Öl- und
Filterwechsel
6,4
6,2
6,4
6,2
6,2
9
9
9

17
3
9
TECHNISCHE DATEN
Kenndaten

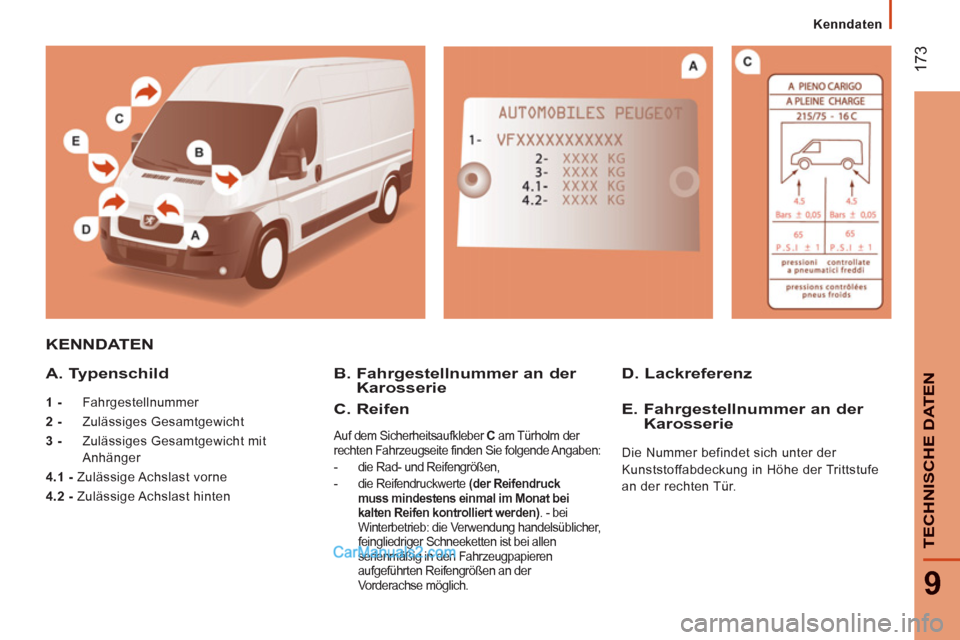

KENNDATEN
A. Typenschild

1 -
Fahrgestellnummer

2 -
Zulässiges Gesamtgewicht

3 -
Zulässiges Gesamtgewicht mit
Anhänger

4.1 -
Zulässige Achslast vorne

4.2 -
Zulässige Achslast hinten

B. Fahrgestellnummer an der Karosserie D. Lackreferenz

C. Reifen

Auf dem Sicherheitsaufkleber C
am Türholm der
rechten Fahrzeugseite finden Sie folgende Angaben:


- die Rad- und Reifengrößen,

- die Reifendruckwerte (der Reifendruck
muss mindestens einmal im Monat bei
kalten Reifen kontrolliert werden)
. - bei
Winterbetrieb: die Verwendung handelsüblicher,
feingliedriger Schneeketten ist bei allen
serienmäßig in den Fahrzeugpapieren
aufgeführten Reifengrößen an der
Vorderachse möglich.

E. Fahrgestellnummer an der Karosserie

Die Nummer befindet sich unter der
Kunststoffabdeckung in Höhe der Trittstufe
an der rechten Tür.

174
Außen

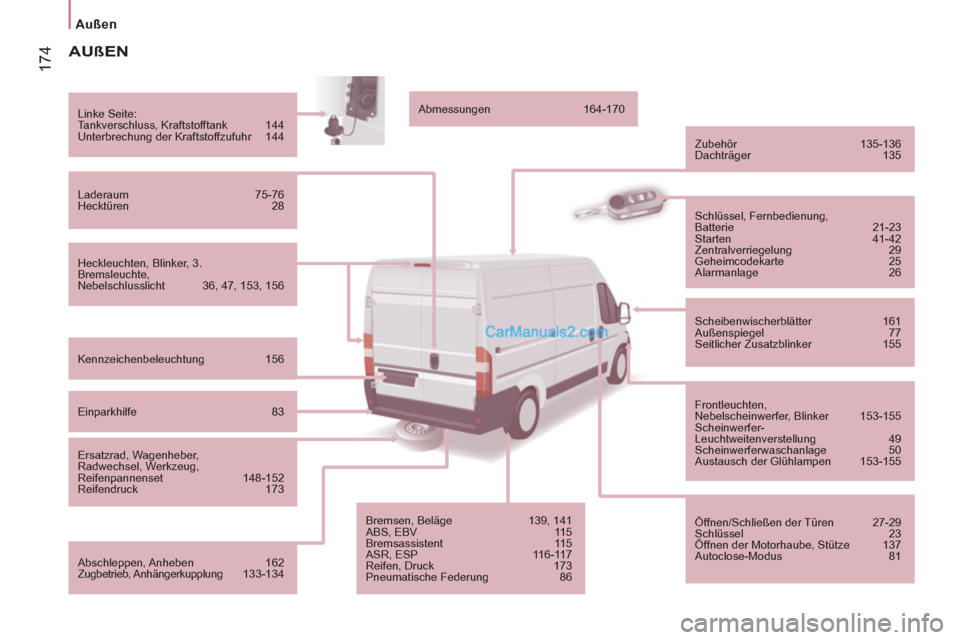

AUßEN


Heckleuchten, Blinker, 3.
Bremsleuchte,
Nebelschlusslicht 36, 47, 153, 156
Linke Seite:
Tankverschluss, Kraftstofftank 144
Unterbrechung der Kraftstoffzufuhr 144

Laderaum 75-76
Hecktüren 28

Kennzeichenbeleuchtung 156

Einparkhilfe 83

Ersatzrad, Wagenheber,
Radwechsel, Werkzeug,
Reifenpannenset 148-152
Reifendruck 173

Abschleppen, Anheben 162
Zugbetrieb, Anhängerkupplung 133-134
Abmessungen 164-170

Zubehör 135-136
Dachträger 135

Bremsen, Beläge 139, 141
ABS, EBV 115
Bremsassistent 115
ASR, ESP 116-117
Reifen, Druck 173
Pneumatische Federung 86
Schlüssel, Fernbedienung,
Batterie 21-23
Starten 41-42
Zentralverriegelung 29
Geheimcodekarte 25
Alarmanlage 26

Scheibenwischerblätter 161
Außenspiegel 77
Seitlicher Zusatzblinker 155

Frontleuchten,
Nebelscheinwerfer, Blinker 153-155
Scheinwerfer-
Leuchtweitenverstellung 49
Scheinwerferwaschanlage 50
Austausch der Glühlampen 153-155

Öffnen/Schließen der Türen 27-29
Schlüssel 23
Öffnen der Motorhaube, Stütze 137
Autoclose-Modus 81

17
5


Kontrollen
10
BILDÜBERSICHT

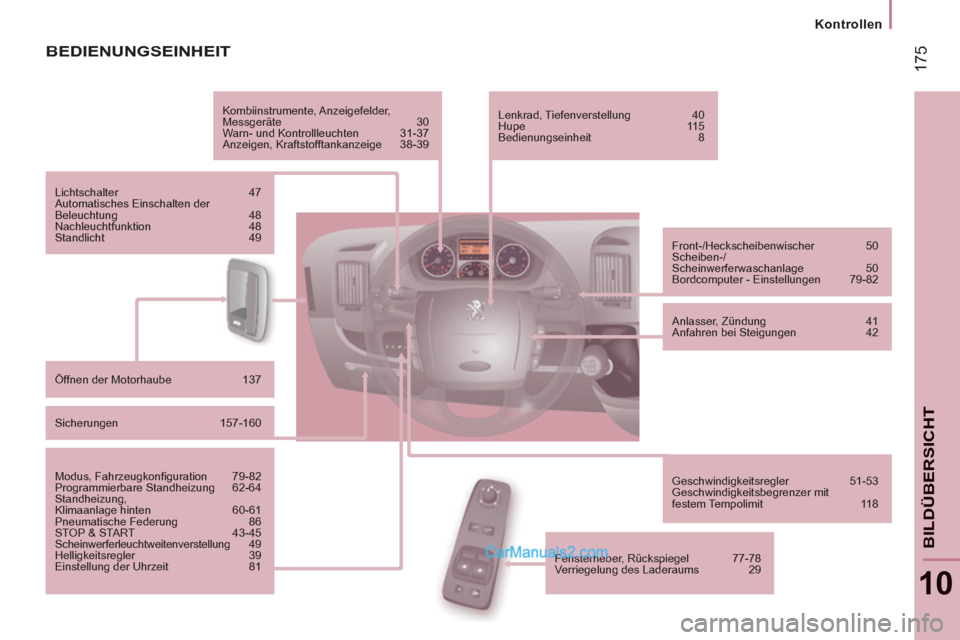

BEDIENUNGSEINHEIT


Kombiinstrumente, Anzeigefelder,
Messgeräte 30
Warn- und Kontrollleuchten 31-37
Anzeigen, Kraftstofftankanzeige 38-39

Lichtschalter 47
Automatisches Einschalten der
Beleuchtung 48
Nachleuchtfunktion 48
Standlicht 49

Öffnen der Motorhaube 137

Sicherungen 157-160

Modus, Fahrzeugkonfiguration 79-82
Programmierbare Standheizung 62-64
Standheizung,
Klimaanlage hinten 60-61
Pneumatische Federung 86
STOP & START 43-45
Scheinwerferleuchtweitenverstellung 49
Helligkeitsregler 39
Einstellung der Uhrzeit 81
Front-/Heckscheibenwischer 50
Scheiben-/
Scheinwerferwaschanlage 50
Bordcomputer - Einstellungen 79-82

Anlasser, Zündung 41
Anfahren bei Steigungen 42

Geschwindigkeitsregler 51-53
Geschwindigkeitsbegrenzer mit
festem Tempolimit 118
Lenkrad, Tiefenverstellung 40
Hupe 115
Bedienungseinheit 8

Fensterheber, Rückspiegel 77-78
Verriegelung des Laderaums 29

17
6

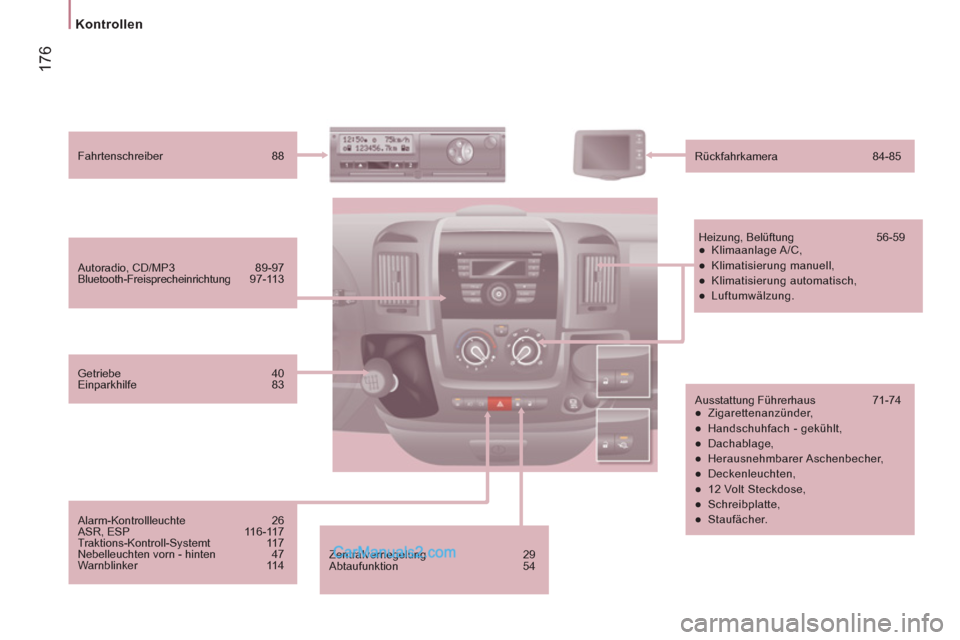

Kontrollen

Zentralverriegelung 29
Abtaufunktion 54
Autoradio, CD/MP3 89-97
Bluetooth-Freisprecheinrichtung 97-113
Fahrtenschreiber 88

Rückfahrkamera 84-85

Heizung, Belüftung 56-59


●
Klimaanlage A/C,

●
Klimatisierung manuell,

●
Klimatisierung automatisch,

●
Luftumwälzung.


Ausstattung Führerhaus 71-74


●
Zigarettenanzünder,

●
Handschuhfach - gekühlt,

●
Dachablage,

●
Herausnehmbarer Aschenbecher,

●
Deckenleuchten,

●
12 Volt Steckdose,

●
Schreibplatte,

●
Staufächer.



Getriebe 40
Einparkhilfe 83

Alarm-Kontrollleuchte 26
ASR, ESP 116-117
Traktions-Kontroll-Systemt 117
Nebelleuchten vorn - hinten 47
Warnblinker 114

17
7


Innenraum


10

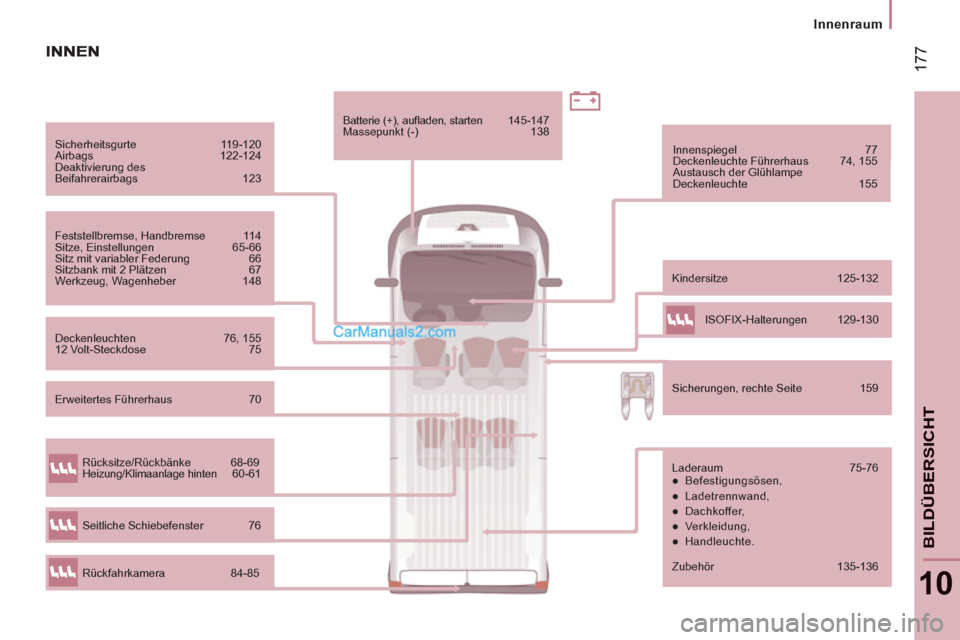

BILDÜBERSICHT


Sicherheitsgurte 119-120
Airbags 122-124
Deaktivierung des
Beifahrerairbags 123

Feststellbremse, Handbremse 114
Sitze, Einstellungen 65-66
Sitz mit variabler Federung 66
Sitzbank mit 2 Plätzen 67
Werkzeug, Wagenheber 148
Kindersitze 125-132
Innenspiegel 77
Deckenleuchte Führerhaus 74, 155
Austausch der Glühlampe
Deckenleuchte 155

Deckenleuchten 76, 155
12 Volt-Steckdose 75
Batterie (+), aufladen, starten 145-147
Massepunkt (-) 138

Sicherungen, rechte Seite 159


Laderaum 75-76


●
Befestigungsösen,

●
Ladetrennwand,

●
Dachkoffer,

●
Verkleidung,

●
Handleuchte.

Rücksitze/Rückbänke 68-69
Heizung/Klimaanlage hinten 60-61

Rückfahrkamera 84-85
Seitliche Schiebefenster 76
ISOFIX-Halterungen 129-130

Erweitertes Führerhaus 70

Zubehör 135-136

17
8


Technische Daten - Wartung



Scheiben-/Scheinwerferwaschanlage,
Füllstand 140

Lampen, Beleuchtung,
Austausch der Glühlampen 153-155

Öffnen der Motorhaube,
Haubenstütze 137
Motorraum 138

Kenndaten, Fahrgestellnummer,
Lackreferenz, Reifen 173
Austausch der
Scheibenwischerblätter 161
Füllstände 139-140


●
Ölmessstab,

●
Flüssigkeit der Servolenkung,

●
Bremsflüssigkeit,

●
Kühlflüssigkeit.


Entlüftung Kraftstofffilter Diesel 141

Kontrollen 141-142


●
Batterie,

●
Luft-/Innenraumfilter,

●
Ölfilter,

●
Feststellbremse,

●
Partikelfilter,

●
Bremsbeläge.
Abgasentgiftung 38

Sicherungen im Motorraum 157, 160

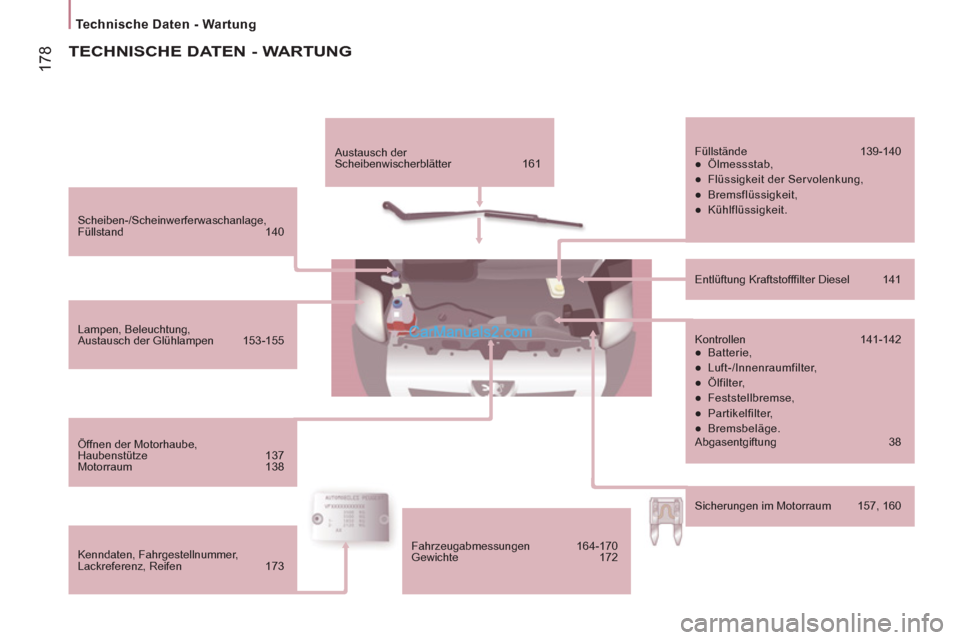

TECHNISCHE DATEN - WARTUNG


Fahrzeugabmessungen 164-170
Gewichte 172
