zamykání Peugeot Boxer 2012 Návod k obsluze (in Czech)

1
SEZNÁMENÍ S VOZIDLE
M
9

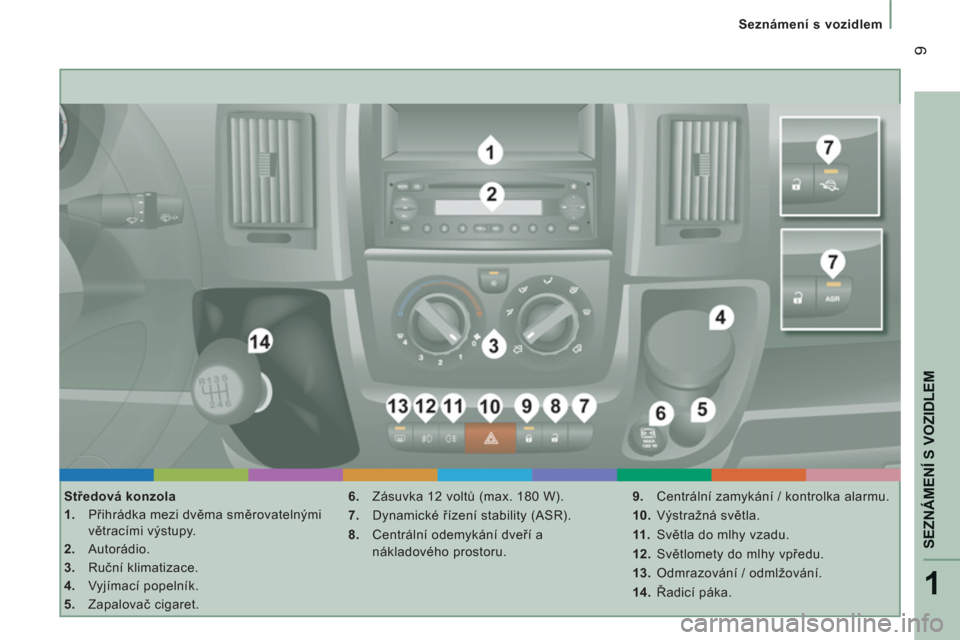

Seznámení s vozidlem

Středová konzola


1.
Přihrádka mezi dvěma směrovatelnými
větracími výstupy.

2.
Autorádio.

3.
Ruční klimatizace.

4.
Vyjímací popelník.

5.
Zapalovač cigaret.
6.
Zásuvka 12 voltů (max. 180 W).

7.
Dynamické řízení stability (ASR).

8.
Centrální odemykání dveří a
nákladového prostoru.
9.
Centrální zamykání / kontrolka alarmu.

10.
Výstražná světla.

11 .
Světla do mlhy vzadu.

12.
Světlomety do mlhy vpředu.

13.
Odmrazování / odmlžování.

14.
Řadicí páka.

22

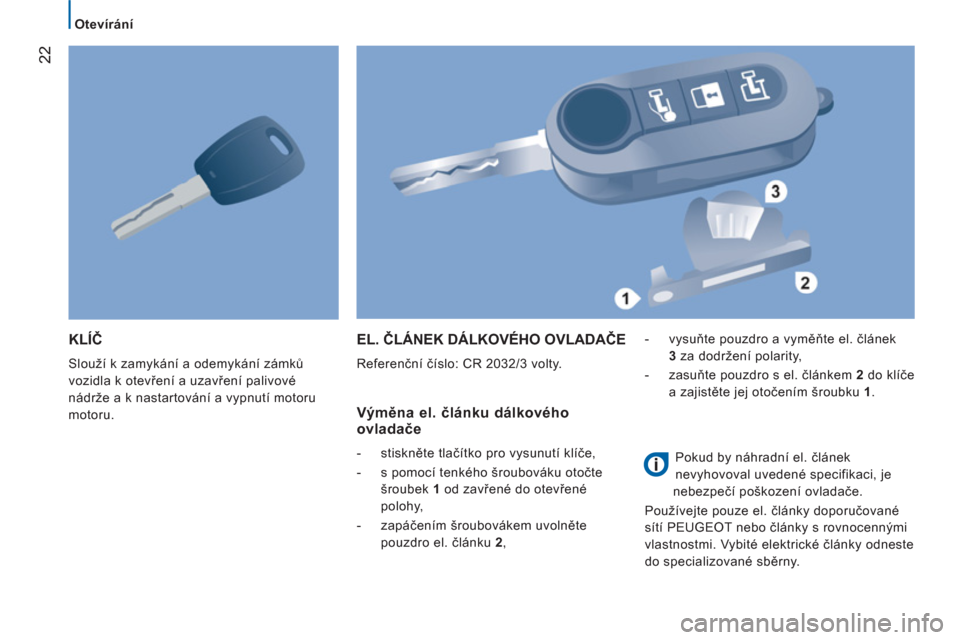

Otevírání
KLÍČ

Slouží k zamykání a odemykání zámků
vozidla k otevření a uzavření palivové
nádrže a k nastartování a vypnutí motoru
motoru.
EL. ČLÁNEK DÁLKOVÉHO OVLADAČE

Referenční číslo: CR 2032/3 volty.
Výměna el. článku dálkového ovladače



- stiskněte tlačítko pro vysunutí klíče,

- s pomocí tenkého šroubováku otočte
šroubek 1
od zavřené do otevřené
polohy,

- zapáčením šroubovákem uvolněte
pouzdro el. článku 2
,
- vysuňte pouzdro a vyměňte el. článek
3
za dodržení polarity,

- zasuňte pouzdro s el. článkem 2
do klíče
a zajistěte jej otočením šroubku 1
.
Pokud by náhradní el. článek
nevyhovoval uvedené specifikaci, je
nebezpečí poškození ovladače.
Používejte pouze el. články doporučované
sítí PEUGEOT nebo články s rovnocennými
vlastnostmi. Vybité elektrické články odneste
do specializované sběrny.

27
2


Otevírání
PŘIPRAVENI K JÍZDĚ
ZAMYKÁNÍ/ODEMYKÁNÍ ZEVNITŘ
Kontrolka otevřen
í

Jestliže se rozsvítí tato kontrolka,
ověřte řádné zavření dveří
kabiny, zadních či bočních dveří
a kapoty motoru.
Správné používání

Jestliže se rozhodnete mít za jízdy
zamknuté dveře, mějte na vědomí, že
to může v případě nehody ztížit přístup
záchranné služby do vozidla.
Kabina a nákladový prostor

Stisknutí dá povel k centrálnímu
elektrickému zamknutí, pokud
jsou zavřené dveře.
Stisknutí dá povel k centrálnímu
elektrickému odemknutí.
Otevření dveří zevnitř je vždy možné.
Jestliže jsou jedny z dveří otevřené
nebo nejsou řádně dovřené, centrální
zamknutí se neuskuteční. Světelná kontrolka ovladače:


- rozsvítí se, když jsou vstupy
zamknuty a je zapnuto
zapalování,

- poté bliká,
když jsou vstupy
zamknuty ve stojícím vozidle
s vypnutým motorem.
Ovladač není aktivní, když je vozidlo
zamknuto zvenku dálkovým ovladačem nebo
klíčem.
Nákladový prostor

Stisknutí umožňuje zamknout
nebo odemknout boční dveře
a zadní dveře z kabiny vozidla.
Světelná kontrolka zůstane při
zamknutí svítit.
Ochrana proti napadení

Po rozjezdu vozidla systém automaticky
zamkne dveře kabiny a nákladového
prostoru, jakmile rychlost dosáhne přibližně
20 km/h.
Jestliže během jízdy není provedeno žádné
otevření, zůstane zamknutí aktivní.

Aktivace/dezaktivace funkce
Funkce se aktivuje/dezaktivuje v nabídce
Mode volbou „Automat. zamknutí“.
Viz rubrika 4 v části „Nabídka Mode“.

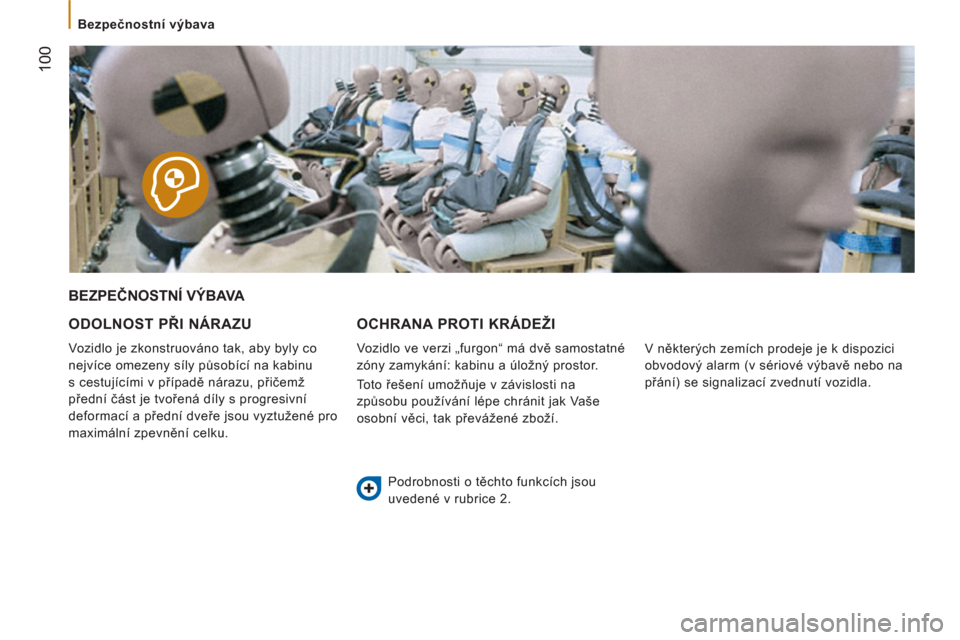

Bezpečnostní výbava


100

BEZPEČNOSTNÍ VÝBAVA

ODOLNOST PŘI NÁRAZU

Vozidlo je zkonstruováno tak, aby byly co
nejvíce omezeny síly působící na kabinu
s cestujícími v případě nárazu, přičemž
přední část je tvořená díly s progresivní
deformací a přední dveře jsou vyztužené pro
maximální zpevnění celku.
OCHRANA PROTI KRÁDEŽI

Vozidlo ve verzi „furgon“ má dvě samostatné
zóny zamykání: kabinu a úložný prostor.
Toto řešení umožňuje v závislosti na
způsobu používání lépe chránit jak Vaše
osobní věci, tak převážené zboží.
Podrobnosti o těchto funkcích jsou
uvedené v rubrice 2. V některých zemích prodeje je k dispozici
obvodový alarm (v sériové výbavě nebo na
přání) se signalizací zvednutí vozidla.

12
5

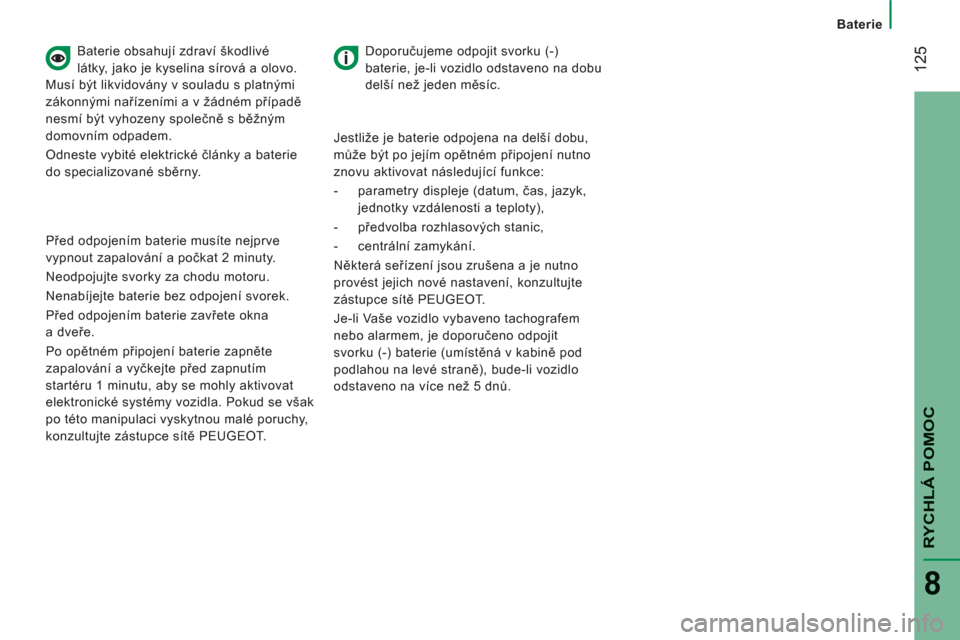

Baterie
RYCHLÁ POMO
C
8

Baterie obsahují zdraví škodlivé
látky, jako je kyselina sírová a olovo.
Musí být likvidovány v souladu s platnými
zákonnými nařízeními a v žádném případě
nesmí být vyhozeny společně s běžným
domovním odpadem.
Odneste vybité elektrické články a baterie
do specializované sběrny.
Doporučujeme odpojit svorku (-)
baterie, je-li vozidlo odstaveno na dobu
delší než jeden měsíc.

Před odpojením baterie musíte nejprve
vypnout zapalování a počkat 2 minuty.
Neodpojujte svorky za chodu motoru.
Nenabíjejte baterie bez odpojení svorek.
Před odpojením baterie zavřete okna
a dveře.
Po opětném připojení baterie zapněte
zapalování a vyčkejte před zapnutím
startéru 1 minutu, aby se mohly aktivovat
elektronické systémy vozidla. Pokud se však
po této manipulaci vyskytnou malé poruchy,
konzultujte zástupce sítě PEUGEOT
.
Jestliže je baterie odpojena na delší dobu,
může být po jejím opětném připojení nutno
znovu aktivovat následující funkce:


- parametry displeje (datum, čas, jazyk,
jednotky vzdálenosti a teploty),

- předvolba rozhlasových stanic,

- centrální zamykání.
Některá seř
ízení jsou zrušena a je nutno
provést jejich nové nastavení, konzultujte
zástupce sítě PEUGEOT.
Je-li Vaše vozidlo vybaveno tachografem
nebo alarmem, je doporučeno odpojit
svorku (-) baterie (umístěná v kabině pod
podlahou na levé straně), bude-li vozidlo
odstaveno na více než 5 dnů.

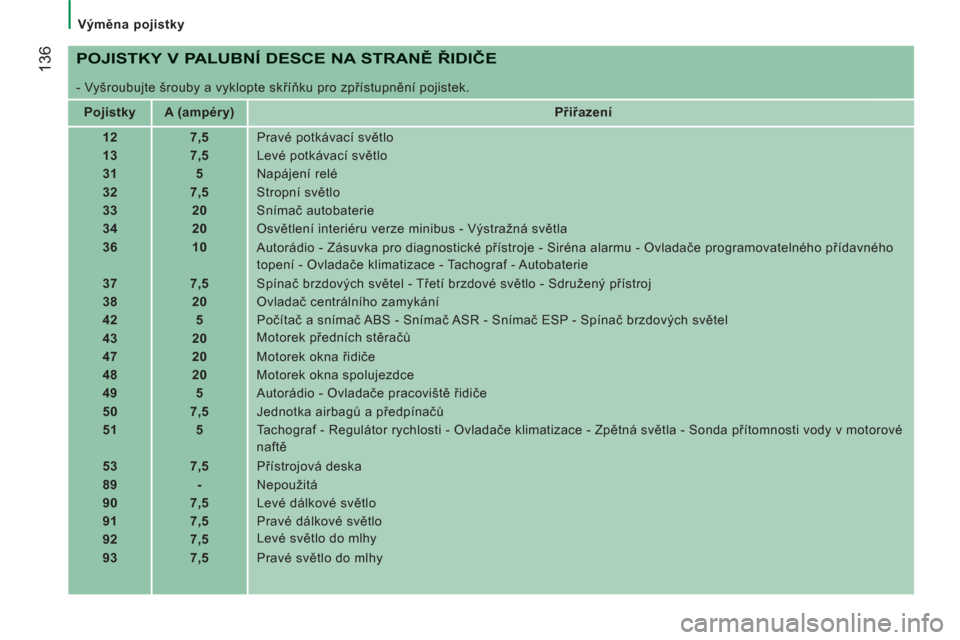

Výměna pojistky

136

POJISTKY V PALUBNÍ DESCE NA STRANĚ ŘIDIČE

- Vyšroubujte šrouby a vyklopte skříňku pro zpřístupnění pojistek.


Pojistky


A (ampéry)


Přiřazení



12


7,5
Pravé potkávací světlo


13


7,5
Levé potkávací světlo


31


5
Napájení relé


32


7,5
Stropní světlo


33


20
Snímač autobaterie


34


20
Osvětlení interiéru verze minibus - Výstražná světla


36


10

Autorádio - Zásuvka pro diagnostické přístroje - Siréna alarmu - Ovladače programovatelného přídavného
topení - Ovladače klimatizace - Tachograf - Autobaterie



37


7,5
Spínač brzdových světel - Třetí brzdové světlo - Sdružený přístroj


38


20
Ovladač centrálního zamykání


42


5
Počítač a snímač ABS - Snímač ASR - Snímač ESP - Spínač brzdových světel


43


20
Motorek předních stěračů


47


20
Motorek okna řidiče


48


20
Motorek okna spolujezdce


49


5
Autorádio - Ovladače pracoviště řidiče


50


7,5
Jednotka airbagů a předpínačů


51


5
Tachograf - Regulátor rychlosti - Ovladače klimatizace - Zpětná světla - Sonda přítomnosti vody v motorové
naftě


53


7,5
Přístrojová deska


89


-
Nepoužitá


90


7,5
Levé dálkové světlo


91


7,5
Pravé dálkové světlo


92


7,5
Levé světlo do mlhy


93


7,5
Pravé světlo do mlhy

155
Exteriér
10
UMÍSTĚN
Í
EXTERIÉR

Zadní světla, směrovky,
3. brzdové světlo,
mlhovka 34, 42, 131, 134 Levý bok:
uzávěr, palivová nádrž 123
Vypnutí přívodu paliva 123
Úložný prostor 70-71
Zadní dveře 26
Osvětlení registrační značky 134
Parkovací asistent 78
Rezervní kolo, zvedák, výměna
kola, nářadí, sada pro nouzovou
opravu 126-130
Huštění, tlak 154
Odtažení, zvednutí 140
Tažení přívěsu, čep tažného
zařízení 112-113 Rozměry 142-148
Doplňky 114-115
Střešní nosič 114
Brzdy, destičky 118, 120
ABS, REF 94
AFU 94
ASR, ESP 95-96
Pneumatiky, tlak 154
Pneumatické odpružení 81 Klíč, dálkový ovladač, el. článek 20-22
Startování 39-40
Centrální zamykání 27
Karta s kódem 23
Alarm 24
Stírací lišta 139
Vnější zpětné zrcátko 72
Boční směrovka 133
Přední světla, mlhovky,
směrovky 131-133
Nastavení sklonu světlometů 44
Ostřikovač světlometů 45
Výměna žárovek 131-133

Otevření/zavření dveří 25-27
Klíč 22
Otevření kapoty, vzpěra 116
Mode - automatické zamknutí 76

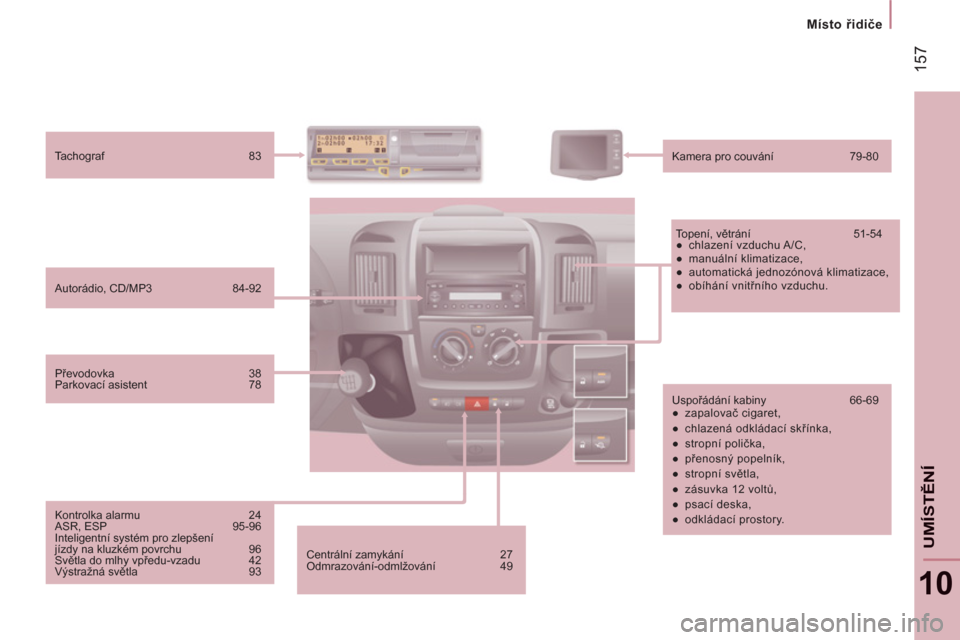

157


Místo řidiče
10
UMÍSTĚN
Í

Centrální zamykání 27
Odmrazování-odmlžování 49 Autorádio, CD/MP3 84-92 Tachograf 83
Kamera pro couvání 79-80
Topení, větrání 51-54


●
chlazení vzduchu A/C,

●
manuální klimatizace,

●
automatická jednozónová klimatizace,

●
obíhání vnitřního vzduchu.

Uspořádání kabiny 66-69


●
zapalovač cigaret,

●
chlazená odkládací skřínka,

●
stropní polička,

●
přenosný popelník,

●
stropní světla,

●
zásuvka 12 voltů,

●
psací deska,

●
odkládací prostory.

Převodovka 38
Parkovací asistent 78
Kontrolka alarmu 24
ASR, ESP 95-96
Inteligentní systém pro zlepšení
jízdy na kluzkém povrchu 96
Světla do mlhy vpředu-vzadu 42
Výstražná světla 93
