Peugeot Boxer 2012 Návod k obsluze (in Czech)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: Boxer, Model: Peugeot Boxer 2012Pages: 164, velikost PDF: 4.52 MB
Page 1 of 164
Page 2 of 164
Příručka pro u
Page 3 of 164
1

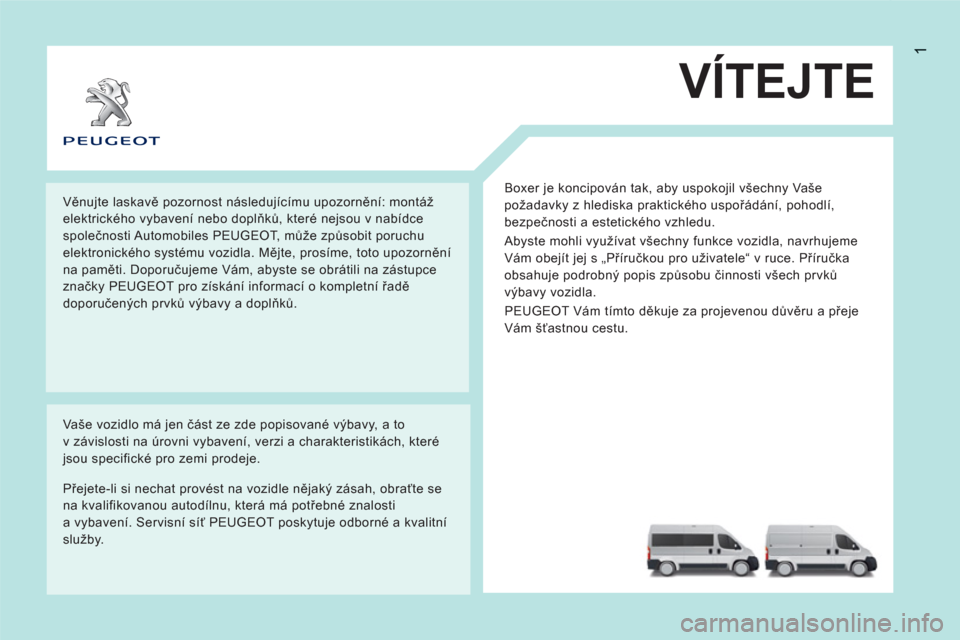

VÍTEJTE
Boxer je koncipován tak, aby uspokojil všechny Vaše
požadavky z hlediska praktického uspořádání, pohodlí,
bezpečnosti a estetického vzhledu.
Abyste mohli využívat všechny funkce vozidla, navrhujeme
Vám obejít jej s „Příručkou pro uživatele“ v ruce. Příručka
obsahuje podrobný popis způsobu činnosti všech prvků
výbavy vozidla.
PEUGEOT Vám tímto děkuje za projevenou důvěru a přeje
Vám šťastnou cestu. Věnujte laskavě pozornost následujícímu upozornění: montáž
elektrického vybavení nebo doplňků, které nejsou v nabídce
společnosti Automobiles PEUGEOT , může způsobit poruchu
elektronického systému vozidla. Mějte, prosíme, toto upozornění
na paměti. Doporučujeme Vám, abyste se obrátili na zástupce
značky PEUGEOT pro získání informací o kompletní řadě
doporučených prvků výbavy a doplňků.
Vaše vozidlo má jen část ze zde popisované výbavy, a to
v závislosti na úrovni vybavení, verzi a charakteristikách, které
jsou specifické pro zemi prodeje.
Přejete-li si nechat provést na vozidle ně
jaký zásah, obraťte se
na kvalifikovanou autodílnu, která má potřebné znalosti
a vybavení. Servisní síť PEUGEOT poskytuje odborné a kvalitní
služby.
Page 4 of 164
2
Obsah
3. ERGONOMIE aPOHODLÍ 41-73
Ovladač světel 42stěračů 45Regul
Page 5 of 164
3
OBSAH
Obsah
5. BEZPEČNOST 93-1116. DOPLŇKY 112-115
7. OVĚŘOVÁNÍ 116-123
8. RYCHLÁ POMOC124-140
9. TECHNICKÉCHARAKTERISTIKY141-154Y
Parkovací brzda 93Výstražná světla 93Zvukové výstražné zařízení 94ABS 94AFU 94ASR a ESP 95Omezovač rychlosti s pevně nastavenou mezí 97Bezpečnostní pásy 98Nafukovací vaky „airbagy“ 101Neutralizace airbagu spolujezdce 102Dětské sedačky 104Sedačky ISOFIX 106
Tažení přívěsu 112Střešní nosič 114Další doplňky 114
Otevírání kapotymotoru 116Motorový prostor 117Hladina náplní 118Kontroly 120Palivo 123
Baterie 124Výměna kola 126Sada pro nouzovou opravu pneumatiky 129Výměna žárovky 131Výměna pojistky 135Výměna stírací lišty 139Odtažení vozidla 140
Životní prostředí 141Rozměry 142Motory 149Hmotnost vozidla a přívěsu 150Identifi kační prvky 154
10. UMÍSTĚNÍ 155-159
Exteriér 155Místo řidiče 156Interiér 158Charakteristiky -Údržba 159
Dětské sedačky vzadu.
Page 6 of 164
PŘEDSTAVENÍ
V jednotlivých rubrikách Vás následující symboly upozorňují na
informace dle jejich závažnosti: Tento dokument je koncipován tak, aby umožnil rychlé
obeznámení uživatele s novým vozidlem a jeho různými funkcemi.
Jeho čtení je usnadněno rozdělením obsahu do 10 rubrik, které
lze vyhledávat podle jejich specifické barvy. Jednotlivé části
dokumentu probírají v tématických celcích všechny funkce,
kterými může být vozidlo vybaveno.
V rubrice 9 naleznete všechny technické charakteristiky Vašeho
vozidla. Na konci dokumentu se nacházejí vyobrazení karoserie
a interiéru vozidla, která Vám pomohou nalézt výbavu nebo funkci
a číslo stránky s podrobným vysvětlením. Vás směruje k rubrice a části, která obsahuje podrobné
informace o funkci.
Vás upozorňuje na důležitou informaci, související s používáním
vybavení.
Vás upozorňuje na informaci důležitou pro bezpečnost osob
a vybavení ve vozidle.
Page 7 of 164
4
34
2
1
SEZNÁMENÍ S VOZIDLE
M
5
Seznámení s vozidlem
Kamera pro couvání
Kamera se aktivuje automaticky při
zařazení zpětného chodu. Vysílá obraz
snímaný za vozidlem prostřednictvím
obrazovky nainstalované na místě
vnitřního zpětného zrcátka.
79
78
43
VNĚ VOZIDLA
Doprovodné osvětlení "follow me home"
Po vypnutí zapalování a vystoupení z
vozidla zůstanou přední světla ještě po
krátký čas rozsvícená.
Otevírání zadních dveří v úhlu 180°
Po odemknutí vozidla je možno dveře
otevřít o 180° pro usnadnění operací
vykládání/nakládání.
Parkovací asistent vzadu
Po zařazení zpětného chodu upozorní
parkovací asistent řidiče na překážku,
která se eventuálně nachází za vozidlem. 26
Page 8 of 164
222
6
Seznámení s vozidlem
Boční posuvné dveře
Otevření
Přitáhněte madlo směrem k sobě a poté
směrem dozadu.
Dbejte, aby nic nepřekáželo v prostoru
vodítka posunování dveří na podlaze.
Otevřete dveře úplně, aby došlo k zajištění
mechanismu, který je drží v otevřené
poloze.
Nejezděte s otevřenými bočními posuvnými
dveřmi.
25
Klíč s dálkovým ovladačem
2 tlačítka
20
Centrální ruční ovladače
27
OTEVÍRÁNÍ
3 tlačítka Vysunutí / zasunutí klíče.
Odemknutí.
Zamknutí.
Vysunutí / zasunutí klíče.
Odemknutí kabiny.
Odemknutí nákladového prostoru.
Zamknutí vozidla. Zamknutí vozidla.
Odemknutí vozidla.
Zamknutí / odemknutí nákladového
prostoru.
Page 9 of 164
2271
SEZNÁMENÍ S VOZIDLE
M
7
Seznámení s vozidlem
Otevření
Přitáhněte madlo směrem k sobě.
Zavření
Při zavírání začněte nejprve levým křídlem,
poté zavřete pravé křídlo.
Zadní dveře
Otevření v úhlu 180°
Stlačte ovladač na dveřním panelu pro
zvětšení úhlu otevření dveří.
Palivová nádrž
Otevření klapky uzávěru palivové nádrže.
Zavěšení uzávěru nádrže.
Objem nádrže: přibližně 90 litrů.
26
OTEVÍRÁNÍ
26
123
Page 10 of 164
8
Seznámení s vozidlem
UVNITŘ VOZIDLA
Místo řidiče
1.
Pojistková skřínka.
2.
Programovatelné topení.
3.
Ovladač regulátoru rychlosti.
4.
MODE, konfi gurace a osobní nastavení /
reostat osvětlení / nastavení sklonu
světlometů.
5.
Ovladač vnějšího osvětlení a
směrových světel.
6.
Přístrojová deska s displejem.
7.
Ovladač stěračů / ostřikovačů /
palubního počítače.
8.
Spínací skřínka.
9.
Airbag řidiče / zvukové výstražné
zařízení.
