Peugeot Boxer 2012 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: Boxer, Model: Peugeot Boxer 2012Pages: 164, tamaño PDF: 4.44 MB
Page 1 of 164
Page 2 of 164
La guía de utilización está disponible en la página Web de Peugeot , en el apartado "Espacio personal". Consultando la guía de utilización on-line podrá acceder a la última información disponible, identificada mediante elmarcapáginas con el siguiente pictograma:
Si el apartado "Espacio personal" no está disponible en el portal dela marca de su país, consulte su guía de utilización en la siguientedirección:http://public.servicebox.peugeot.com
el vínculo de acceso para particulares;
el idioma;
la silueta del modelo;
la fecha de edición correspondiente a la fecha de puesta en circulación.
Seleccione:
De este modo podrá acceder a su guía de utilización con la mismapresentación que la versión impresa.
Page 3 of 164
1
BIENVENIDO
La Boxer ha sido concebida para satisfacer todas sus
exigencias en términos de práctico, confort, seguridad y
estética.
Para disfrutar siempre de su vehículo, le proponemos que
la vea, con la "Guía de Utilización" en la mano. Esta guía le
muestra al detalle el funcionamiento de los equipamientos
que usted dispone a bordo.
PEUGEOT le agradece su confianza y le desea feliz viaje. Llamamos su atención sobre el punto siguiente: el montaje de
un equipamiento o de un accesorio eléctrico no recomendado
por Automobiles PEUGEOT, puede conllevar una avería en el
sistema electrónico de su vehículo. Le agradecemos que tenga
en cuenta esta particularidad y, le aconsejamos que se ponga en
contacto con un representante de la marca PEUGEOT para que
le muestre los equipamientos y accesorios recomendados.
Cada vehículo lleva sólo una parte del equipamiento descrito en
este documento, en función del nivel de acabado, la versión y
las características específicas del país de comercialización.
Para cualquier intervención en el vehículo, acuda a un taller
cualifi cado que disponga de la información técnica, la competencia
y el material adecuado equivalente al que la Red PEUGEOT
puede ofrecer.
Page 4 of 164
2
Índice
3. ERGONOMÍA y CONFORT 41-73
Mando de luces 42Limpialuneta 45Regulador de velocidad46Deshelado y desempañado 49Calefacción/aireacondicionadomanual 51Aire acondicionado automático 53Calefacción adicional 55Calefacción/Climatización trasera55Calefacción adicionalprogramable 57Asientos delanteros 60Banqueta delantera 62Asientos traseros 63Cabina alargada 65Acondicionamiento de las plazas delanteras 66Acondicionamiento de laparte trasera 70Retrovisores 72Elevalunas eléctricos 73
Presentación4Exterior 5Apertura 6Interior 8Confort 10Visibilidad 12Ventilación 14Vigilancia 15Seguridad delos pasajeros 16Conducción 17Eco-conducción 18
1. TOMA de CONTACTO 4-194. TECNOLOGÍA a BORDO 74-92
Ordenador de a bordo 74Mode 75Ayuda alestacionamiento 78Cámara demarcha atrás 79Suspensión neumática 81Cronotacógrafo 83Autorradio 84
2. LISTOS para SALIR 20-40
Telemando20Llave 22Ta rjeta confi dencial23Alarma 24Puertasdelanteras-traseras 25Espacio de carga 27Combinado28Testigos 29Indicador de carburante36Indicador de temperatura 36Indicador de mantenimiento 37Reostato de luces37Caja de cambios y volante 38Arrancar y parar 39Arranque en pendiente 40
Este dibujo le informa
sobre los equipamientos
específi cos al modelo
combi. Lunas laterales deslizantes.
Calefacción/climatización
trasera. Asientos/banquetas
traseras.
Page 5 of 164
3
ÍNDI
CE
Índice
5. SEGURIDAD 93-1116. ACCESORIOS 112-115
7. REVISIONES 116-123
8. AYUDA RÁPIDA 124-140
9. CARACTERÍSTICASTÉCNICAS 141-154
Freno de estacionamiento93Señal de emergencia 93Bocina 94ABS 94AFU 94ASR y ESP 95Limitador fi jode velocidad 97Cinturones de seguridad 98Airbags 101Neutralización delairbag pasajero 102Asientos para niños 104Asientos ISOFIX 106
Remolcar un remolque 112Barras de techo114Otros accesorios114
Apertura del capó 11 6Subcapó117Niveles118Controles 120Carburante 123
Batería 124Cambiar una rueda126Kit de reparación129Cambiar una lámpara131Cambio de un fusible 135Cambiar una escobilla del limpialuneta 139Que le remolquen140
Medio ambiente 141Dimensiones 142Motorizaciones 149Masas 150Elementos de identifi cación 154
10. LOCALIZACIÓN155-159
Exterior 155Puesto de conducción 156Interior 158Características -Mantenimiento 159
Asientos para niños en
la parte trasera.
Page 6 of 164
PRESENTACIÓN
En cada capítulo, unos puntos llamarán su atención sobre un
contenido específico: Este documento de a bordo ha sido concebido para facilitarle su
toma de contacto y transmitirle los funcionamientos de uso.
Le facilitamos su lectura con un contenido compuesto por
10 capítulos identificados, señalados con un código color
específico para cada uno de ellos. Sus partes abordan por
temática, todas las funcionalidades del vehículo en su concepción
más completa.
En el capítulo 9, encontrará las características técnicas de su
vehículo. Al final del documento, unos visuales desde el exterior
e interior del vehículo le ayudarán a localizar un equipamiento o
una función y su página numerada para ayudarle a encontrarlos
fácilmente. le orienta hacia el capítulo y parte que contiene la información
detallada ligada a una función,
le señala una información importante relativa a la utilización de
los equipamientos,
le alerta sobre la seguridad de las personas y de los
equipamientos a bordo.
Page 7 of 164
4
34
2
1
TOMA DE CONTACTO
5
Toma de contacto
Cámara de marcha atrás
Este sistema se activa automáticamente
al introducir la marcha atrás, mostrando la
imagen en la pantalla situada en lugar del
retrovisor interior.
79
78
43
EXTERIOR
Alumbrado de acompañamiento "follow
me home"
Después de cortar el contacto, al
abandonar el vehículo, los faros
permanecen encendidos durante un breve
período de tiempo.
Apertura a 180º de las puertas traseras
Una vez desbloqueado el vehículo, las
puertas traseras se pueden abrir a 180º
para facilitar las operaciones de carga y
descarga.
Ayuda trasera al estacionamiento
Este sistema avisa al conductor cuando
detecta algún obstáculo situado detrás del
vehículo en marcha atrás.
26
Page 8 of 164
222
6
Toma de contacto
Puerta lateral corredera
Apertura
Tire de la empuñadura hacia usted y luego
hacia la parte trasera del vehículo.
No obstruya el espacio de la guía del
suelo para que la puerta se deslice
correctamente.
Ábrala completamente para bloquear el
dispositivo situado en la base de la puerta.
No circule con la puerta lateral corredera
abierta.
25
Llave con mando a distancia
2 botones
20
Mandos centralizados manuales
27
APERTURA
3 botones Despliegue/Pliegue de la llave.
Desbloqueo.
Bloqueo.
Despliegue/Pliegue de la llave.
Desbloqueo de la cabina.
Desbloqueo del espacio de carga.
Bloqueo del vehículo. Bloqueo del vehículo.
Desbloqueo del vehículo.
Bloqueo/Desbloqueo del espacio de
carga.
Page 9 of 164
2271
TOMA DE CONTACTO
7
Toma de contacto
Apertura
Tire de la empuñadura hacia usted.
Cierre
Para cerrar, empiece por la puerta izquierda
y cierre a continuación la puerta derecha.
Puertas traseras
Apertura a 180°
Pulse el botón situado en el panel de puerta
para ampliar el ángulo de apertura de la
puerta.
Depósito de carburante
Apertura de la tapa de carburante.
Enganche del tapón del depósito.
Capacidad del depósito: 90 litros
aproximadamente.
26
APERTURA
26
123
Page 10 of 164
8
Toma de contacto

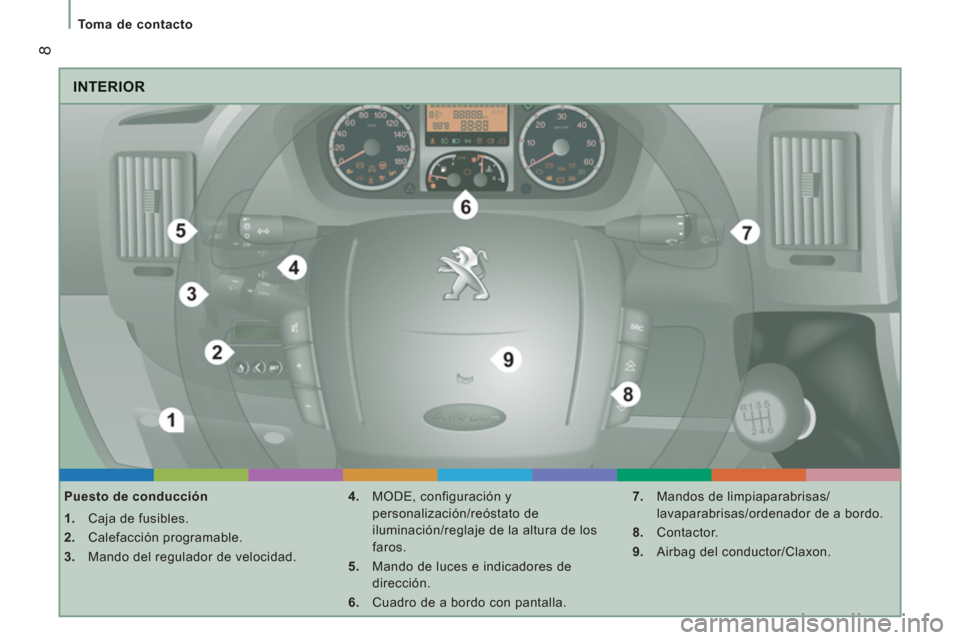

INTERIOR
Puesto de conducción
1.
Caja de fusibles.
2.
Calefacción programable.
3.
Mando del regulador de velocidad.
4.
MODE, configuración y
personalización/reóstato de
iluminación/reglaje de la altura de los
faros.
5.
Mando de luces e indicadores de
dirección.
6.
Cuadro de a bordo con pantalla.
7.
Mandos de limpiaparabrisas/
lavaparabrisas/ordenador de a bordo.
8.
Contactor.
9.
Airbag del conductor/Claxon.
