Peugeot Boxer 2013 Omistajan käsikirja (in Finnish)

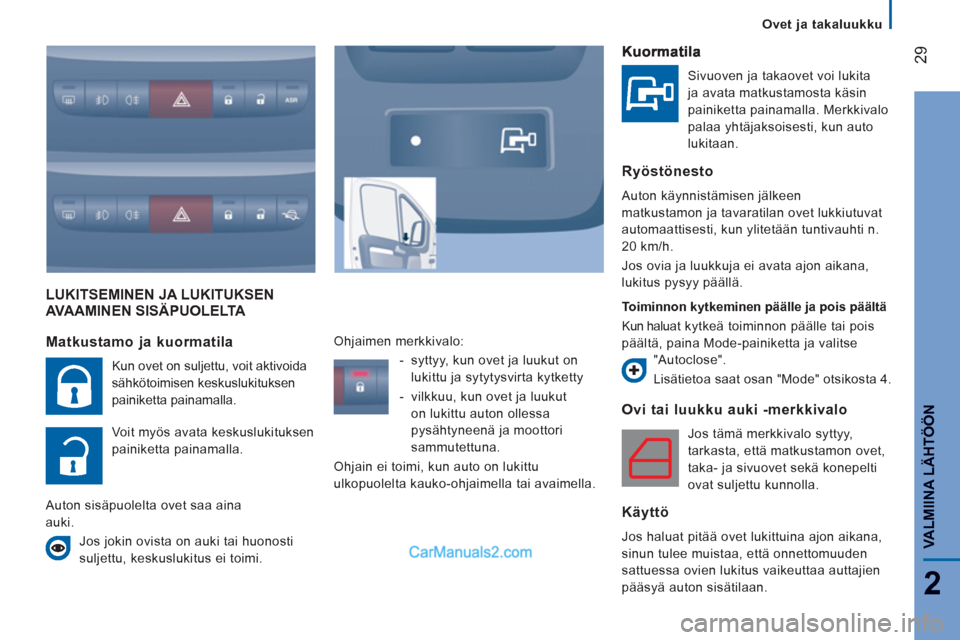

29
2


Ovet ja takaluukku
VALMIINA LÄHTÖÖN
LUKITSEMINEN JA LUKITUKSEN AVAAMINEN SISÄPUOLELTA
Ovi tai luukku auki -merkkivalo
Jos tämä merkkivalo syttyy,
tarkasta, että matkustamon ovet,
taka- ja sivuovet sekä konepelti
ovat suljettu kunnolla.
Käyttö

Jos haluat pitää ovet lukittuina ajon aikana,
sinun tulee muistaa, että onnettomuuden
sattuessa ovien lukitus vaikeuttaa auttajien
pääsyä auton sisätilaan.
Matkustamo ja kuormatila

Kun ovet on suljettu, voit aktivoida
sähkötoimisen keskuslukituksen
painiketta painamalla.
Voit myös avata keskuslukituksen
painiketta painamalla.
Auton sisäpuolelta ovet saa aina
auki.
Jos jokin ovista on auki tai huonosti
suljettu, keskuslukitus ei toimi. Ohjaimen merkkivalo:


- syttyy, kun ovet ja luukut on
lukittu ja sytytysvirta kytketty

- vilkkuu, kun ovet ja luukut
on lukittu auton ollessa
pysähtyneenä ja moottori
sammutettuna.
Ohjain ei toimi, kun auto on lukittu
ulkopuolelta kauko-ohjaimella tai avaimella.


Sivuoven ja takaovet voi lukita
ja avata matkustamosta käsin
painiketta painamalla. Merkkivalo
palaa yhtäjaksoisesti, kun auto
lukitaan.
Ryöstönesto

Auton käynnistämisen jälkeen
matkustamon ja tavaratilan ovet lukkiutuvat
automaattisesti, kun ylitetään tuntivauhti n.
20 km/h.
Jos ovia ja luukkuja ei avata ajon aikana,
lukitus pysyy päällä.

Toiminnon kytkeminen päälle ja pois päältä
Kun halua t kytkeä toiminnon päälle tai pois
päältä, paina Mode-painiketta ja valitse
"Autoclose".
Lisätietoa saat osan "Mode" otsikosta 4.

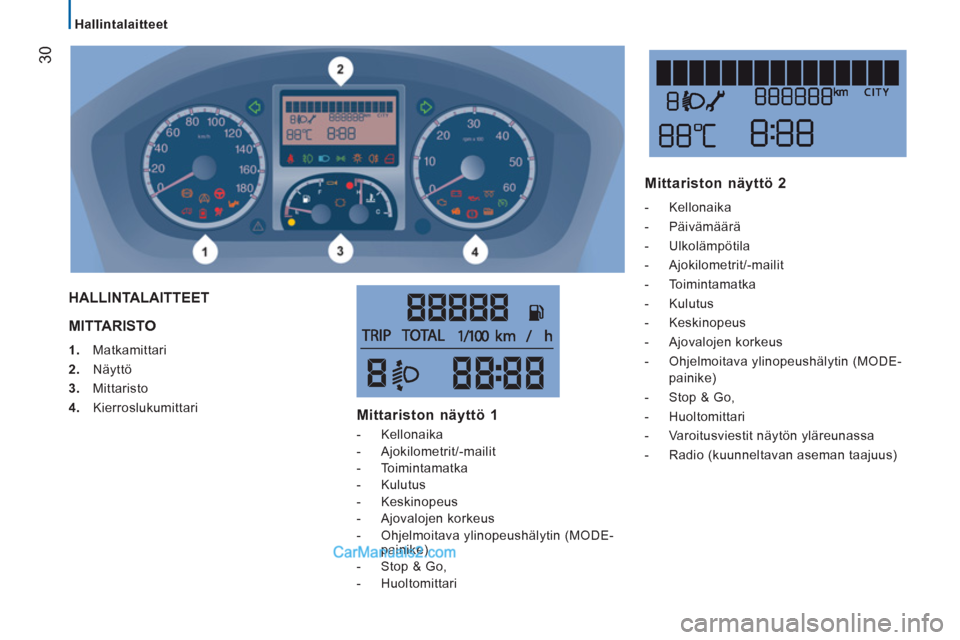

30


Hallintalaitteet

MITTARISTO



1. Matkamittari

2. Näyttö

3. Mittaristo

4. Kierroslukumittari
HALLINTALAITTEET
Mittariston näyttö 1



- Kellonaika

- Ajokilometrit/-mailit

- Toimintamatka

- Kulutus

- Keskinopeus

- Ajovalojen korkeus

- Ohjelmoitava ylinopeushälytin (MODE-
painike)

- Stop & Go,

- Huoltomittari



Mittariston näyttö 2



- Kellonaika

- Päivämäärä

- Ulkolämpötila

- Ajokilometrit/-mailit

- Toimintamatka

- Kulutus

- Keskinopeus

- Ajovalojen korkeus

- Ohjelmoitava ylinopeushälytin (MODE-
painike)

- Stop & Go,

- Huoltomittari

- Varoitusviestit näytön yläreunassa

- Radio (kuunneltavan aseman taajuus)

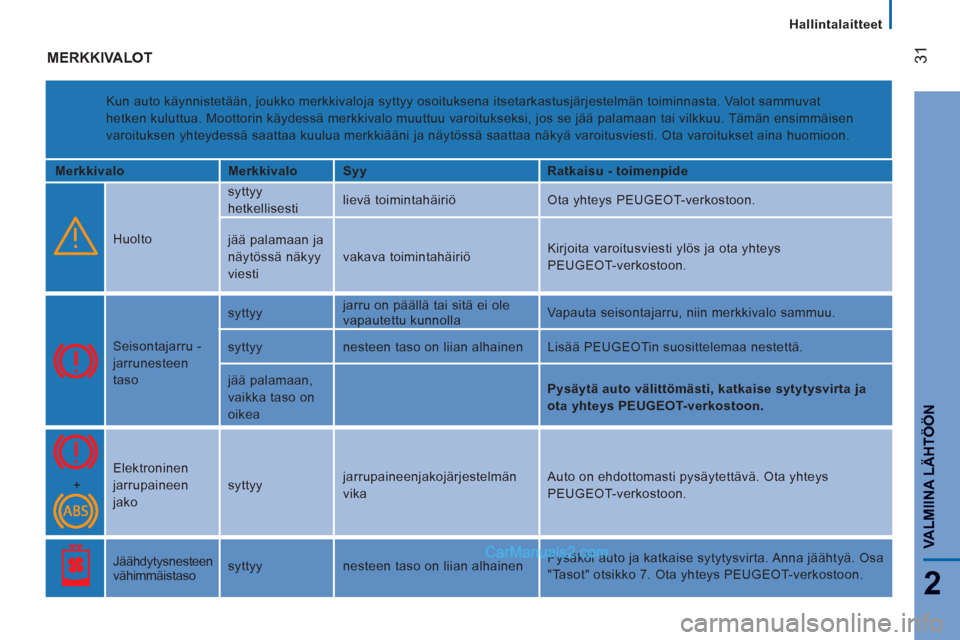

31
2
VALMIINA LÄHTÖÖN
Hallintalaitteet
MERKKIVALOT

Kun auto käynnistetään, joukko merkkivaloja syttyy osoituksena itsetarkastusjärjestelmän toiminnasta. Valot sammuvat
hetken kuluttua. Moottorin käydessä merkkivalo muuttuu varoitukseksi, jos se jää palamaan tai vilkkuu. Tämän ensimmäisen
varoituksen yhteydessä saattaa kuulua merkkiääni ja näytössä saattaa näkyä varoitusviesti. Ota varoitukset aina huomioon.

Merkkivalo
Merkkivalo
Syy
Ratkaisu - toimenpide
Huolto syttyy
hetkellisesti lievä toimintahäiriö Ota yhteys PEUGEOT-verkostoon.
jää palamaan ja
näytössä näkyy
viesti vakava toimintahäiriö Kirjoita varoitusviesti ylös ja ota yhteys
PEUGEOT-verkostoon.
Seisontajarru -
jarrunesteen
taso syttyy jarru on päällä tai sitä ei ole
vapautettu kunnolla Vapauta seisontajarru, niin merkkivalo sammuu.
syttyy nesteen taso on liian alhainen Lisää PEUGEOTin suosittelemaa nestettä.
jää palamaan,
vaikka taso on
oikea
Pysäytä auto välittömästi, katkaise sytytysvirta ja
ota yhteys PEUGEOT-verkostoon.
+ Elektroninen
jarrupaineen
jako syttyy jarrupaineenjakojärjestelmän
vika Auto on ehdottomasti pysäytettävä. Ota yhteys
PEUGEOT-verkostoon.
Jäähdytysnesteen
vähimmäistaso syttyy nesteen taso on liian alhainen Pysäköi auto ja katkaise sytytysvirta. Anna jäähtyä. Osa
"Tasot" otsikko 7. Ota yhteys PEUGEOT-verkostoon.

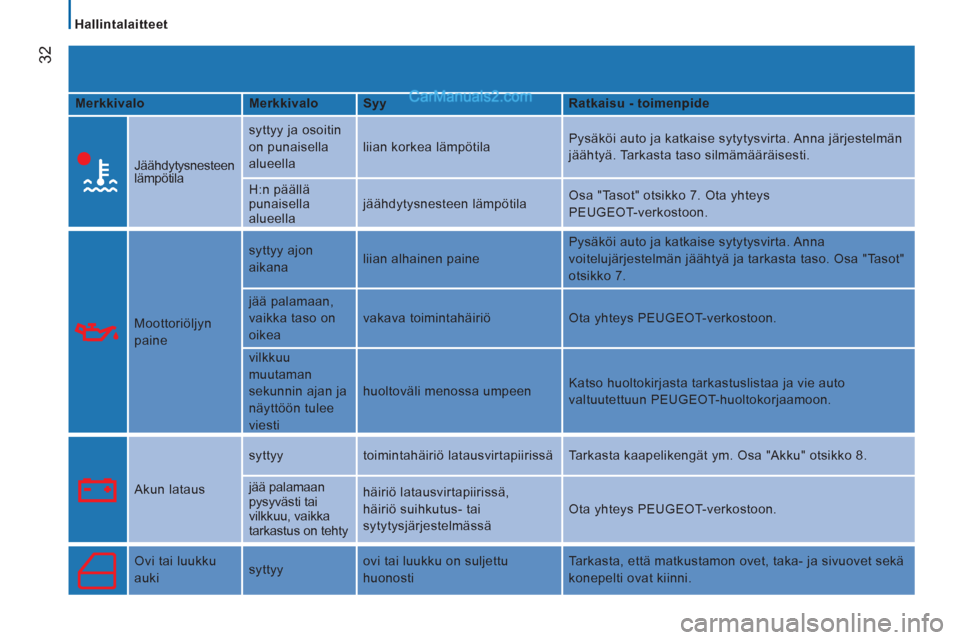

32


Hallintalaitteet

Merkkivalo
Merkkivalo
Syy
Ratkaisu - toimenpide
Jäähdytysnesteen
lämpötila syttyy ja osoitin
on punaisella
alueella liian korkea lämpötila Pysäköi auto ja katkaise sytytysvirta. Anna järjestelmän
jäähtyä. Tarkasta taso silmämääräisesti.
H:n päällä
punaisella
alueella jäähdytysnesteen lämpötila Osa "Tasot" otsikko 7. Ota yhteys
PEUGEOT-verkostoon.
Moottoriöljyn
paine syttyy ajon
aikana liian alhainen paine Pysäköi auto ja katkaise sytytysvirta. Anna
voitelujärjestelmän jäähtyä ja tarkasta taso. Osa "Tasot"
otsikko 7.
jää palamaan,
vaikka taso on
oikea vakava toimintahäiriö Ota yhteys PEUGEOT-verkostoon.
vilkkuu
muutaman
sekunnin ajan ja
näyttöön tulee
viesti huoltoväli menossa umpeen Katso huoltokirjasta tarkastuslistaa ja vie auto
valtuutettuun PEUGEOT-huoltokorjaamoon.
Akun lataus syttyy toimintahäiriö latausvirtapiirissä Tarkasta kaapelikengät ym. Osa "Akku" otsikko 8.
jää palamaan
pysyvästi tai
vilkkuu, vaikka
tarkastus on tehty häiriö latausvirtapiirissä,
häiriö suihkutus- tai
sytytysjärjestelmässä Ota yhteys PEUGEOT-verkostoon.
Ovi tai luukku
auki syttyy ovi tai luukku on suljettu
huonosti Tarkasta, että matkustamon ovet, taka- ja sivuovet sekä
konepelti ovat kiinni.

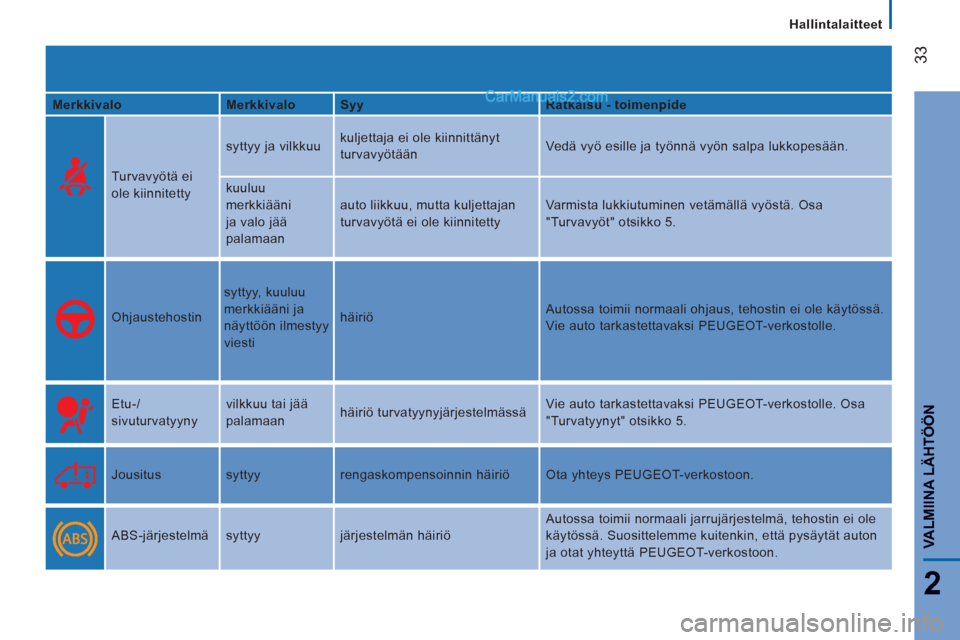

33
2
VALMIINA LÄHTÖÖ
N
Hallintalaitteet

Merkkivalo
Merkkivalo
Syy
Ratkaisu - toimenpide


Turvavyötä ei
ole kiinnitetty syttyy ja vilkkuu kuljettaja ei ole kiinnittänyt
turvavyötään Vedä vyö esille ja työnnä vyön salpa lukkopesään.
kuuluu
merkkiääni
ja valo jää
palamaan auto liikkuu, mutta kuljettajan
turvavyötä ei ole kiinnitetty Varmista lukkiutuminen vetämällä vyöstä. Osa
"Turvavyöt" otsikko 5.

Ohjaustehostin syttyy, kuuluu
merkkiääni ja
näyttöön ilmestyy
viesti häiriö Autossa toimii normaali ohjaus, tehostin ei ole käytössä.
Vie auto tarkastettavaksi PEUGEOT-verkostolle.

Etu-/
sivuturvatyyny vilkkuu tai jää
palamaan häiriö turvatyynyjärjestelmässä Vie auto tarkastettavaksi PEUGEOT-verkostolle. Osa
"Turvatyynyt" otsikko 5.

Jousitus syttyy rengaskompensoinnin häiriö Ota yhteys PEUGEOT-verkostoon.


ABS-järjestelmä syttyy järjestelmän häiriö Autossa toimii normaali jarrujärjestelmä, tehostin ei ole
käytössä. Suosittelemme kuitenkin, että pysäytät auton
ja otat yhteyttä PEUGEOT-verkostoon.

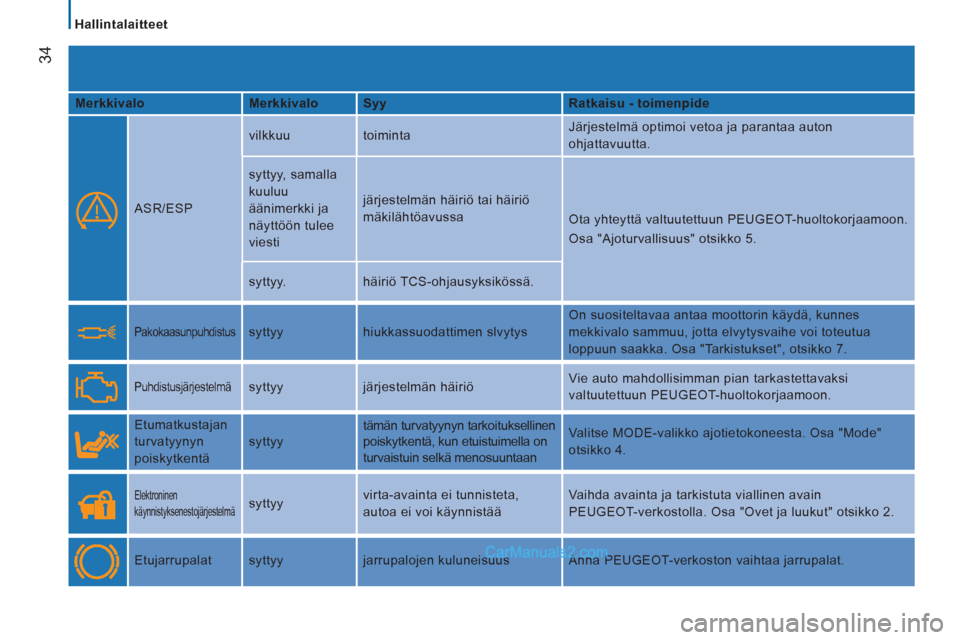

34


Hallintalaitteet

Merkkivalo
Merkkivalo
Syy
Ratkaisu - toimenpide


ASR/ESP vilkkuu toiminta Järjestelmä optimoi vetoa ja parantaa auton
ohjattavuutta.
syttyy, samalla
kuuluu
äänimerkki ja
näyttöön tulee
viesti järjestelmän häiriö tai häiriö
mäkilähtöavussa
Ota yhteyttä valtuutettuun PEUGEOT-huoltokorjaamoon.

Osa "Ajoturvallisuus" otsikko 5.
syttyy. häiriö TCS-ohjausyksikössä.


Pakokaasunpuhdistus
syttyy hiukkassuodattimen slvytys On suositeltavaa antaa moottorin käydä, kunnes
mekkivalo sammuu, jotta elvytysvaihe voi toteutua
loppuun saakka. Osa "Tarkistukset", otsikko 7.

Puhdistusjärjestelmä
syttyy järjestelmän häiriö Vie auto mahdollisimman pian tarkastettavaksi
valtuutettuun PEUGEOT-huoltokorjaamoon.


Etumatkustajan
turvatyynyn
poiskytkentä syttyy tämän turvatyynyn tarkoituksellinen
poiskytkentä, kun etuistuimella on
turvaistuin selkä menosuuntaan Valitse MODE-valikko ajotietokoneesta. Osa "Mode"
otsikko 4.

Elektroninen
käynnistyksenestojärjestelmä syttyy virta-avainta ei tunnisteta,
autoa ei voi käynnistää
Vaihda avainta ja tarkistuta viallinen avain
PEUGEOT-verkostolla. Osa "Ovet ja luukut" otsikko 2.

Etujarrupalat syttyy jarrupalojen kuluneisuus Anna PEUGEOT-verkoston vaihtaa jarrupalat.

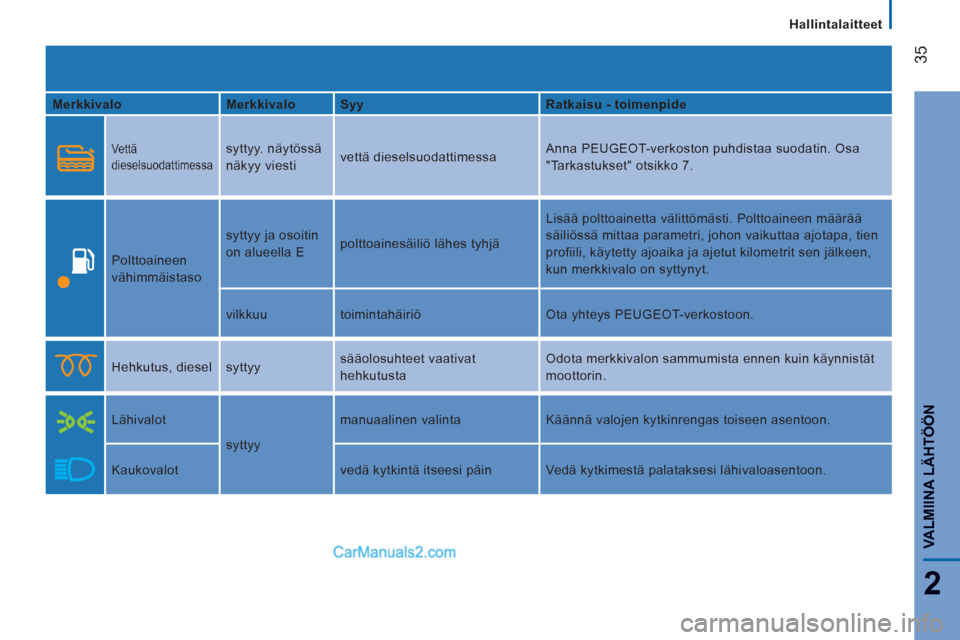

35
2
VALMIINA LÄHTÖÖ
N
Hallintalaitteet

Merkkivalo
Merkkivalo
Syy
Ratkaisu - toimenpide

Vettä
dieselsuodattimessa syttyy. näytössä
näkyy viesti vettä dieselsuodattimessa Anna PEUGEOT-verkoston puhdistaa suodatin. Osa
"Tarkastukset" otsikko 7.
Polttoaineen
vähimmäistaso syttyy ja osoitin
on alueella E polttoainesäiliö lähes tyhjä Lisää polttoainetta välittömästi. Polttoaineen määrää
säiliössä mittaa parametri, johon vaikuttaa ajotapa, tien
profiili, käytetty ajoaika ja ajetut kilometrit sen jälkeen,
kun merkkivalo on syttynyt.
vilkkuu toimintahäiriö Ota yhteys PEUGEOT-verkostoon.
Hehkutus, diesel syttyy sääolosuhteet vaativat
hehkutusta Odota merkkivalon sammumista ennen kuin käynnistät
moottorin.
Lähivalot
syttyy manuaalinen valinta Käännä valojen kytkinrengas toiseen asentoon.
Kaukovalot vedä kytkintä itseesi päin Vedä kytkimestä palataksesi lähivaloasentoon.

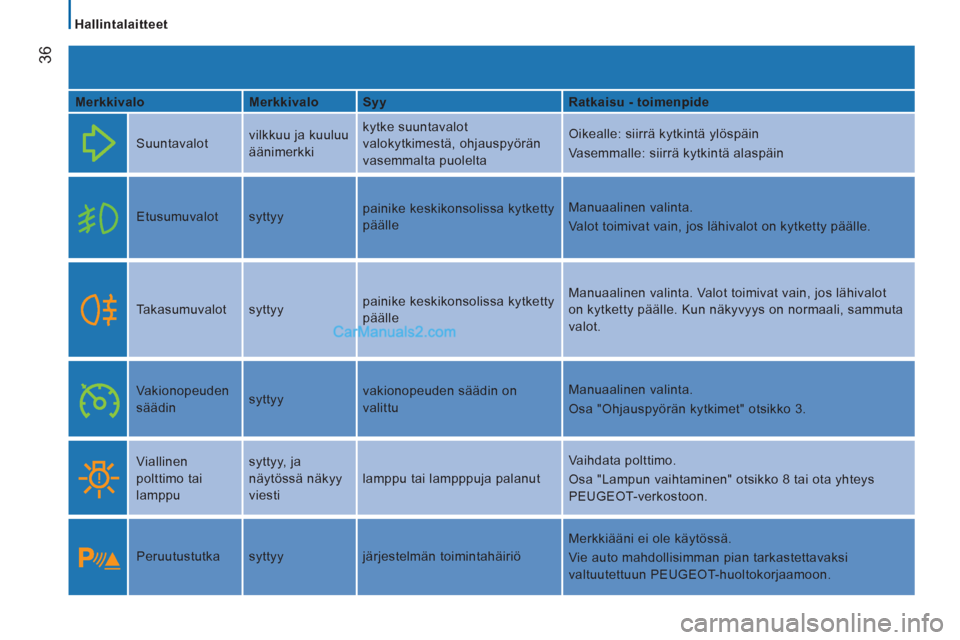

36


Hallintalaitteet

Merkkivalo
Merkkivalo
Syy
Ratkaisu - toimenpide
Suuntavalot vilkkuu ja kuuluu
äänimerkki kytke suuntavalot
valokytkimestä, ohjauspyörän
vasemmalta puolelta Oikealle: siirrä kytkintä ylöspäin
Vasemmalle: siirrä kytkintä alaspäin
Etusumuvalot syttyy painike keskikonsolissa kytketty
päälle Manuaalinen valinta.
Valot toimivat vain, jos lähivalot on kytketty päälle.
Takasumuvalot syttyy painike keskikonsolissa kytketty
päälle Manuaalinen valinta. Valot toimivat vain, jos lähivalot
on kytketty päälle. Kun näkyvyys on normaali, sammuta
valot.
Vakionopeuden
säädin syttyy vakionopeuden säädin on
valittu Manuaalinen valinta.
Osa "Ohjauspyörän kytkimet" otsikko 3.
Viallinen
polttimo tai
lamppu syttyy, ja
näytössä näkyy
viesti lamppu tai lampppuja palanut Vaihdata polttimo.
Osa "Lampun vaihtaminen" otsikko 8 tai ota yhteys
PEUGEOT-verkostoon.
Peruutustutka syttyy järjestelmän toimintahäiriö Merkkiääni ei ole käytössä.
Vie auto mahdollisimman pian tarkastettavaksi
valtuutettuun PEUGEOT-huoltokorjaamoon.

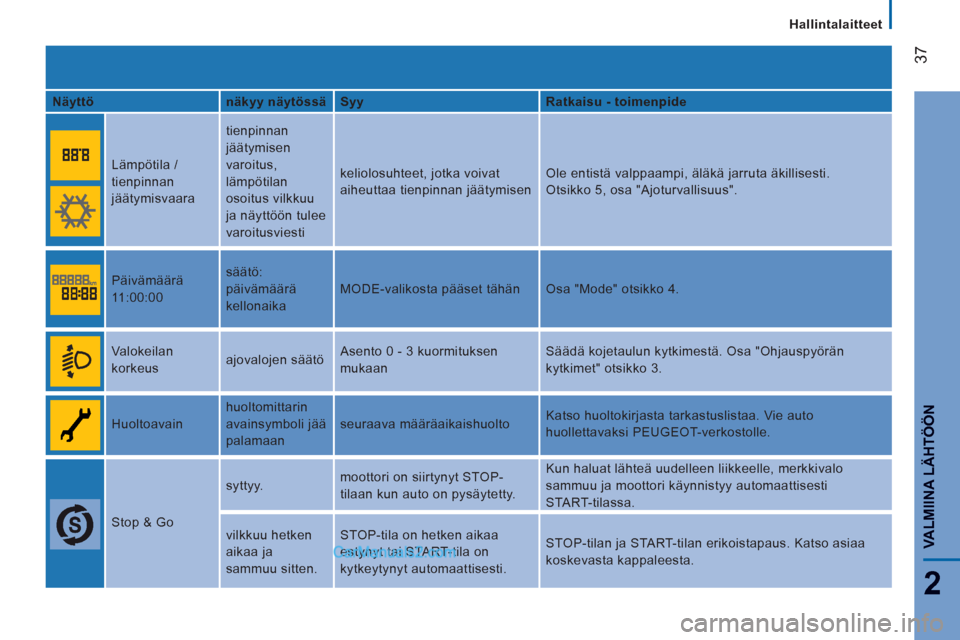

37
2
VALMIINA LÄHTÖÖN
Hallintalaitteet

Näyttö
näkyy näytössä
Syy
Ratkaisu - toimenpide



Lämpötila /
tienpinnan
jäätymisvaara tienpinnan
jäätymisen
varoitus,
lämpötilan
osoitus vilkkuu
ja näyttöön tulee
varoitusviesti keliolosuhteet, jotka voivat
aiheuttaa tienpinnan jäätymisen Ole entistä valppaampi, äläkä jarruta äkillisesti.
Otsikko 5, osa "Ajoturvallisuus".

Päivämäärä
11:00:00 säätö:
päivämäärä
kellonaika MODE-valikosta pääset tähän Osa "Mode" otsikko 4.


Valokeilan
korkeus ajovalojen säätö Asento 0 - 3 kuormituksen
mukaan Säädä kojetaulun kytkimestä. Osa "Ohjauspyörän
kytkimet" otsikko 3.

Huoltoavain huoltomittarin
avainsymboli jää
palamaan seuraava määräaikaishuolto Katso huoltokirjasta tarkastuslistaa. Vie auto
huollettavaksi PEUGEOT-verkostolle.

Stop & Go syttyy. moottori on siirtynyt STOP-
tilaan kun auto on pysäytetty. Kun haluat lähteä uudelleen liikkeelle, merkkivalo
sammuu ja moottori käynnistyy automaattisesti
START-tilassa.
vilkkuu hetken
aikaa ja
sammuu sitten. STOP-tila on hetken aikaa
estynyt tai START-tila on
kytkeytynyt automaattisesti. STOP-tilan ja START-tilan erikoistapaus. Katso asiaa
koskevasta kappaleesta.

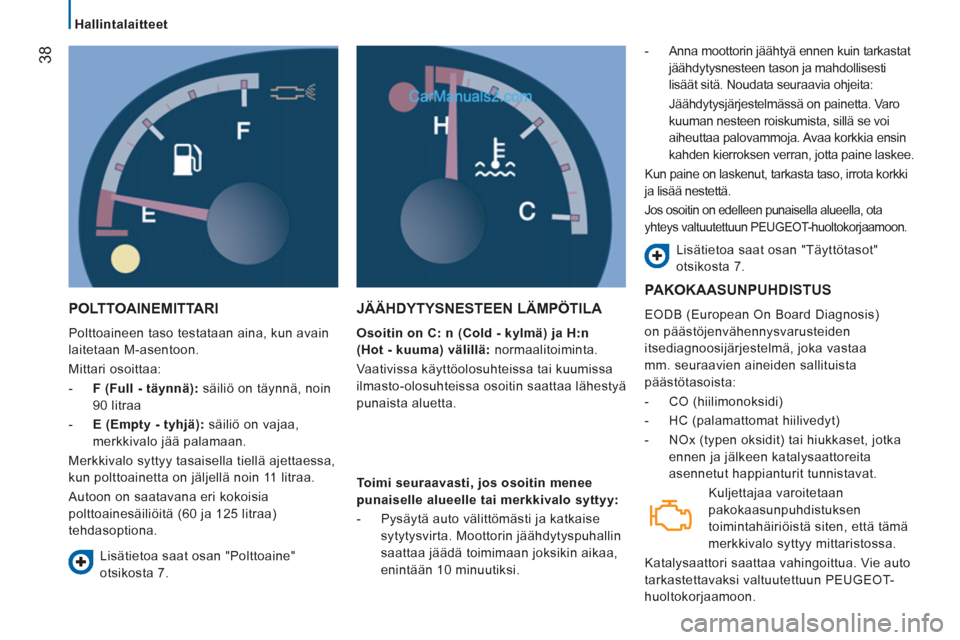

38


Hallintalaitteet

POLTTOAINEMITTARI

Polttoaineen taso testataan aina, kun avain
laitetaan M-asentoon.
Mittari osoittaa:


-
F (Full - täynnä): säiliö on täynnä, noin
90 litraa

-
E (Empty - tyhjä): säiliö on vajaa,
merkkivalo jää palamaan.

Merkkivalo syttyy tasaisella tiellä ajettaessa,
kun polttoainetta on jäljellä noin 11 litraa.
Autoon on saatavana eri kokoisia
polttoainesäiliöitä (60 ja 125 litraa)
tehdasoptiona.
JÄÄHDYTYSNESTEEN LÄMPÖTILA

Osoitin on C: n (Cold - kylmä) ja H:n
(Hot - kuuma) välillä: normaalitoiminta.
Vaativissa käyttöolosuhteissa tai kuumissa
ilmasto-olosuhteissa osoitin saattaa lähestyä
punaista aluetta.
- Anna moottorin jäähtyä ennen kuin tarkastat
jäähdytysnesteen tason ja mahdollisesti
lisäät sitä. Noudata seuraavia ohjeita:

Jäähdytysjärjestelmässä on painetta. Varo
kuuman nesteen roiskumista, sillä se voi
aiheuttaa palovammoja. Avaa korkkia ensin
kahden kierroksen verran, jotta paine laskee.
Kun paine on laskenut, tarkasta taso, irrota korkki
ja lisää nestettä.
Jos osoitin on edelleen punaisella alueella, ota
yhteys valtuutettuun PEUGEOT-huoltokorjaamoon.
Lisätietoa saat osan "Täyttötasot"
otsikosta 7.
Lisätietoa saat osan "Polttoaine"
otsikosta 7.
Toimi seuraavasti, jos osoitin menee
punaiselle alueelle tai merkkivalo syttyy:


- Pysäytä auto välittömästi ja katkaise
sytytysvirta. Moottorin jäähdytyspuhallin
saattaa jäädä toimimaan joksikin aikaa,
enintään 10 minuutiksi.
PAKOKAASUNPUHDISTUS

EODB (European On Board Diagnosis)
on päästöjenvähennysvarusteiden
itsediagnoosijärjestelmä, joka vastaa
mm. seuraavien aineiden sallituista
päästötasoista:


- CO (hiilimonoksidi)

- HC (palamattomat hiilivedyt)

- NOx (typen oksidit) tai hiukkaset, jotka
ennen ja jälkeen katalysaattoreita
asennetut happianturit tunnistavat.
Kuljettajaa varoitetaan
pakokaasunpuhdistuksen
toimintahäiriöistä siten, että tämä
merkkivalo syttyy mittaristossa.
Katalysaattori saattaa vahingoittua. Vie auto
tarkastettavaksi valtuutettuun PEUGEOT-
huoltokorjaamoon.
