Peugeot Boxer 2013 Omistajan käsikirja (in Finnish)

69
3
ERGONOMI
A ja MUKAVUU
S
Istuimet

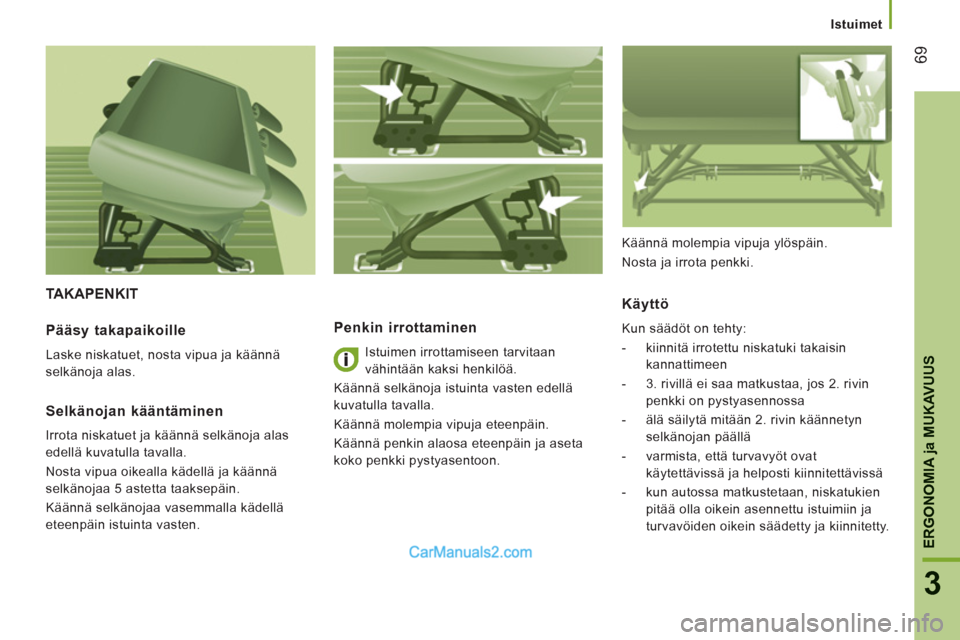

TAKAPENKIT

Penkin irrottaminen

Istuimen irrottamiseen tarvitaan
vähintään kaksi henkilöä.
Käännä selkänoja istuinta vasten edellä
kuvatulla tavalla.
Käännä molempia vipuja eteenpäin.
Käännä penkin alaosa eteenpäin ja aseta
koko penkki pystyasentoon.
Käyttö
Kun säädöt on tehty:


- kiinnitä irrotettu niskatuki takaisin
kannattimeen

- 3. rivillä ei saa matkustaa, jos 2. rivin
penkki on pystyasennossa

- älä säilytä mitään 2. rivin käännetyn
selkänojan päällä

- varmista, että turvavyöt ovat
käytettävissä ja helposti kiinnitettävissä

- kun autossa matkustetaan, niskatukien
pitää olla oikein asennettu istuimiin ja
turvavöiden oikein säädetty ja kiinnitetty.
Pääsy takapaikoille

Laske niskatuet, nosta vipua ja käännä
selkänoja alas.
Selkänojan kääntäminen

Irrota niskatuet ja käännä selkänoja alas
edellä kuvatulla tavalla.
Nosta vipua oikealla kädellä ja käännä
selkänojaa 5 astetta taaksepäin.
Käännä selkänojaa vasemmalla kädellä
eteenpäin istuinta vasten. Käännä molempia vipuja ylöspäin.
Nosta ja irrota penkki.

70


Istuimet

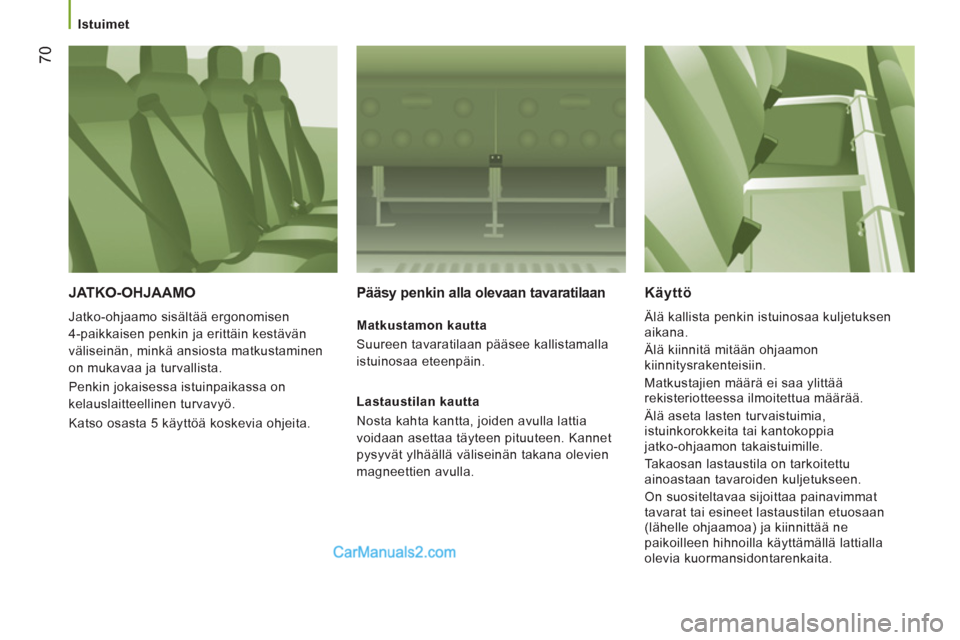

JATKO-OHJAAMO

Jatko-ohjaamo sisältää ergonomisen
4-paikkaisen penkin ja erittäin kestävän
väliseinän, minkä ansiosta matkustaminen
on mukavaa ja turvallista.
Penkin jokaisessa istuinpaikassa on
kelauslaitteellinen turvavyö.
Katso osasta 5 käyttöä koskevia ohjeita.
Pääsy penkin alla olevaan tavaratilaan


Matkustamon kautta
Suureen tavaratilaan pääsee kallistamalla
istuinosaa eteenpäin.

Lastaustilan kautta
Nosta kahta kantta, joiden avulla lattia
voidaan asettaa täyteen pituuteen. Kannet
pysyvät ylhäällä väliseinän takana olevien
magneettien avulla.


Käyttö

Älä kallista penkin istuinosaa kuljetuksen
aikana.
Älä kiinnitä mitään ohjaamon
kiinnitysrakenteisiin.
Matkustajien määrä ei saa ylittää
rekisteriotteessa ilmoitettua määrää.
Älä aseta lasten turvaistuimia,
istuinkorokkeita tai kantokoppia
jatko-ohjaamon takaistuimille.
Takaosan lastaustila on tarkoitettu
ainoastaan tavaroiden kuljetukseen.
On suositeltavaa sijoittaa painavimmat
tavarat tai esineet lastaustilan etuosaan
(lähelle ohjaamoa) ja kiinnittää ne
paikoilleen hihnoilla käyttämällä lattialla
olevia kuormansidontarenkaita.

71
3
ERGONOMI
A ja MUKAVUU
S


Matkustusmukavuus

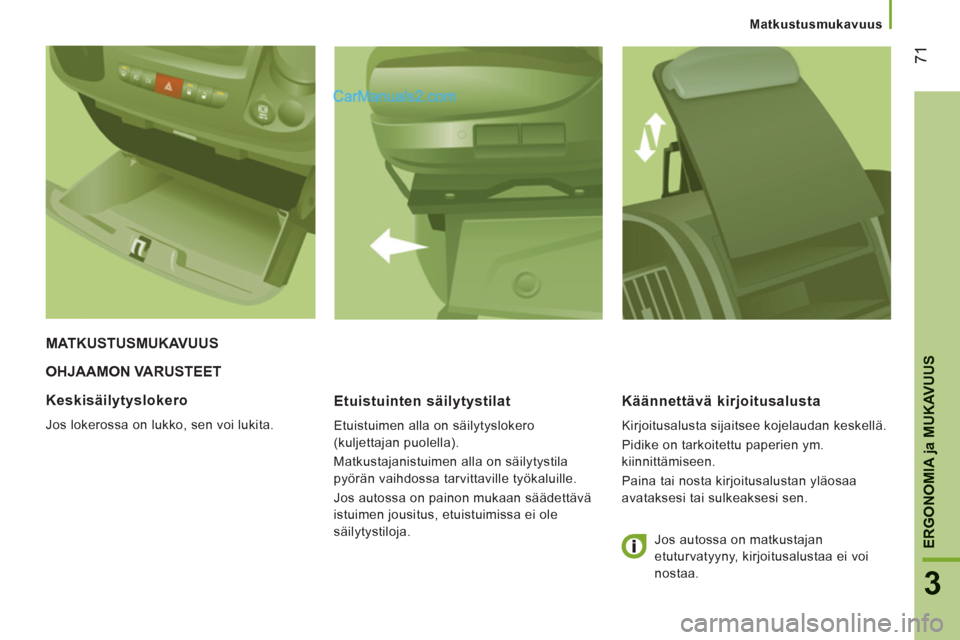

OHJAAMON VARUSTEET

Etuistuinten s
äilytystilat

Etuistuimen alla on säilytyslokero
(kuljettajan puolella).
Matkustajanistuimen alla on säilytystila
pyörän vaihdossa tarvittaville työkaluille.
Jos autossa on painon mukaan säädettävä
istuimen jousitus, etuistuimissa ei ole
säilytystiloja.
Käännettävä kirjoitusalusta

Kirjoitusalusta sijaitsee kojelaudan keskellä.
Pidike on tarkoitettu paperien ym.
kiinnittämiseen.
Paina tai nosta kirjoitusalustan yläosaa
avataksesi tai sulkeaksesi sen.

MATKUSTUSMUKAVUUS
Keskisäilytyslokero
Jos lokerossa on lukko, sen voi lukita.
Jos autossa on matkustajan
etuturvatyyny, kirjoitusalustaa ei voi
nostaa.

72


Matkustusmukavuus

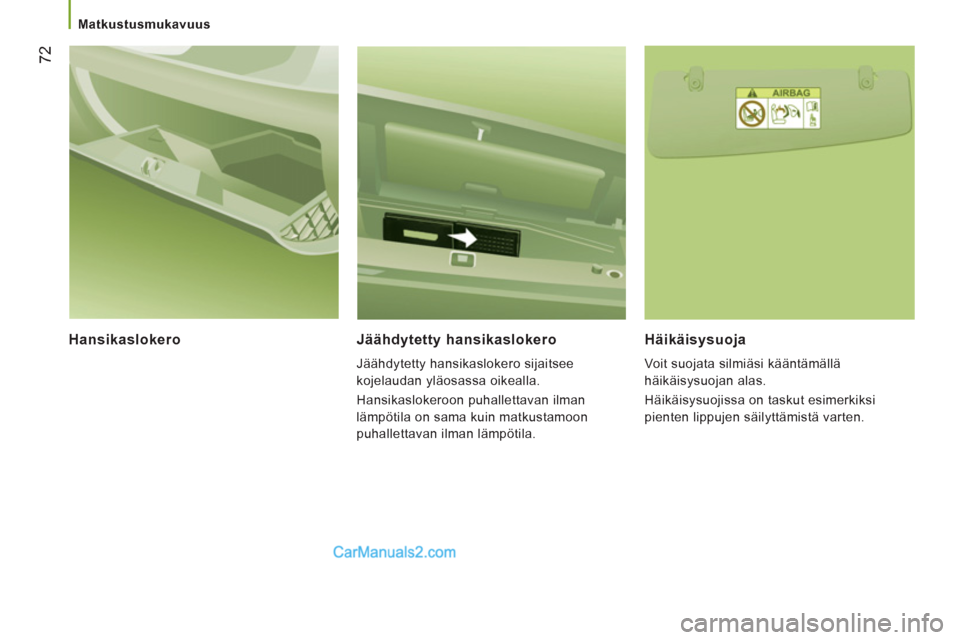

Hansikaslokero Jäähdytetty hansikaslokero

Jäähdytetty hansikaslokero sijaitsee
kojelaudan yläosassa oikealla.
Hansikaslokeroon puhallettavan ilman
lämpötila on sama kuin matkustamoon
puhallettavan ilman lämpötila.


Häikäisysuoja

Voit suojata silmiäsi kääntämällä
häikäisysuojan alas.
Häikäisysuojissa on taskut esimerkiksi
pienten lippujen säilyttämistä varten.

73
3
ERGONOMI
A ja MUKAVUU
S


Matkustusmukavuus

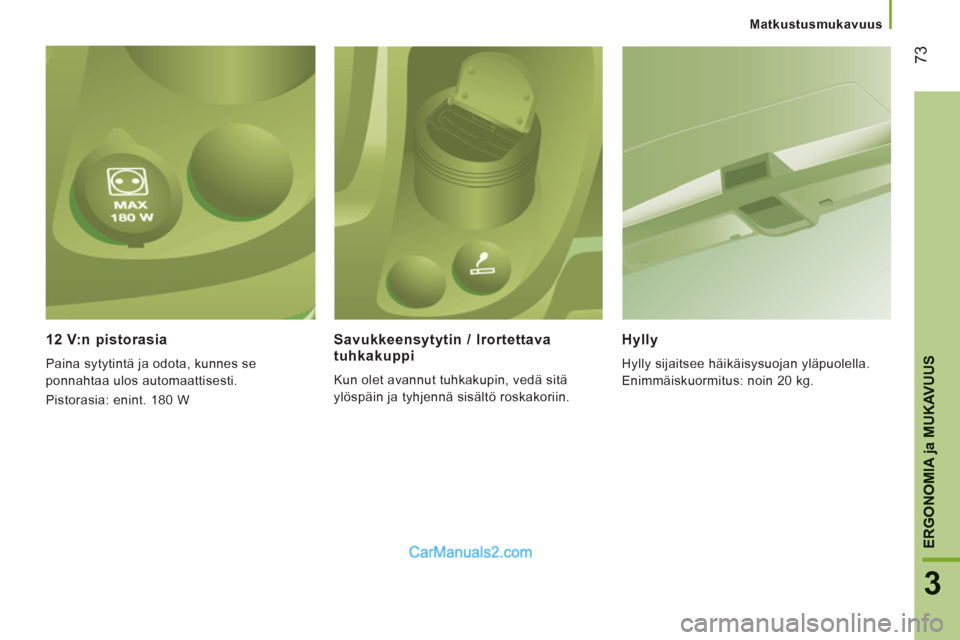

12 V:n pistorasia

Paina sytytintä ja odota, kunnes se
ponnahtaa ulos automaattisesti.
Pistorasia: enint. 180 W


Savukkeensytytin / Irortettava
tuhkakuppi
Kun olet avannut tuhkakupin, vedä sitä
ylöspäin ja tyhjennä sisältö roskakoriin.
Hylly

Hylly sijaitsee häikäisysuojan yläpuolella.
Enimmäiskuormitus: noin 20 kg.

74


Matkustusmukavuus

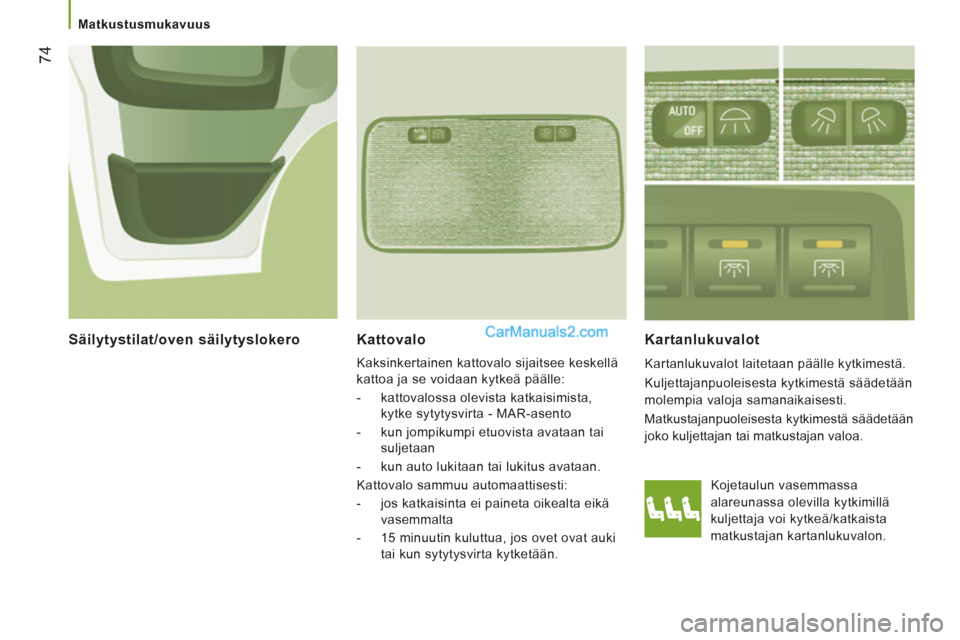

Kattovalo

Kaksinkertainen kattovalo sijaitsee keskellä
kattoa ja se voidaan kytkeä päälle:


- kattovalossa olevista katkaisimista,
kytke sytytysvirta - MAR-asento

- kun jompikumpi etuovista avataan tai
suljetaan

- kun auto lukitaan tai lukitus avataan.
Kattovalo sammuu automaattisesti:


- jos katkaisinta ei paineta oikealta eikä
vasemmalta

- 15 minuutin kuluttua, jos ovet ovat auki
tai kun sytytysvirta kytketään.



Kartanlukuvalot

Kartanlukuvalot laitetaan päälle kytkimestä.
Kuljettajanpuoleisesta kytkimestä säädetään
molempia valoja samanaikaisesti.
Matkustajanpuoleisesta kytkimestä säädetään
joko kuljettajan tai matkustajan valoa.

Säilytystilat/oven säilytyslokero


Kojetaulun vasemmassa
alareunassa olevilla kytkimillä
kuljettaja voi kytkeä/katkaista
matkustajan kartanlukuvalon.

75
3
ERGONOMI
A ja MUKAVUU
S


Matkustusmukavuus

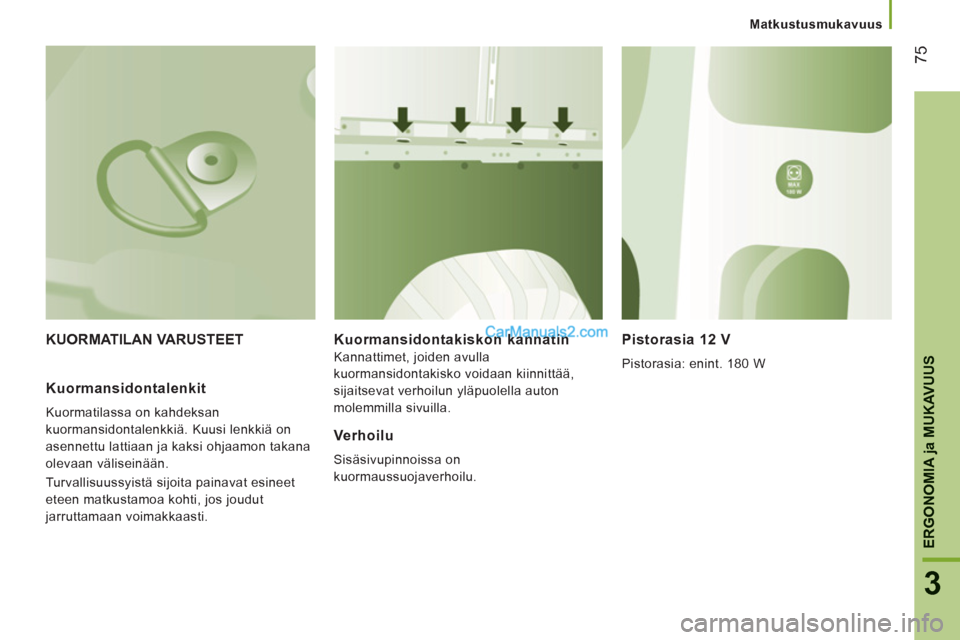

KUORMATILAN VARUSTEET
Kuormansidontakiskon kannatin

Kannattimet, joiden avulla
kuormansidontakisko voidaan kiinnittää,
sijaitsevat verhoilun yläpuolella auton
molemmilla sivuilla.
Pistorasia 12 V

Pistorasia: enint. 180 W
Kuormansidontalenkit

Kuormatilassa on kahdeksan
kuormansidontalenkkiä. Kuusi lenkkiä on
asennettu lattiaan ja kaksi ohjaamon takana
olevaan väliseinään.
Turvallisuussyistä sijoita painavat esineet
eteen matkustamoa kohti, jos joudut
jarruttamaan voimakkaasti.

Verhoilu

Sisäsivupinnoissa on
kuormaussuojaverhoilu.

76

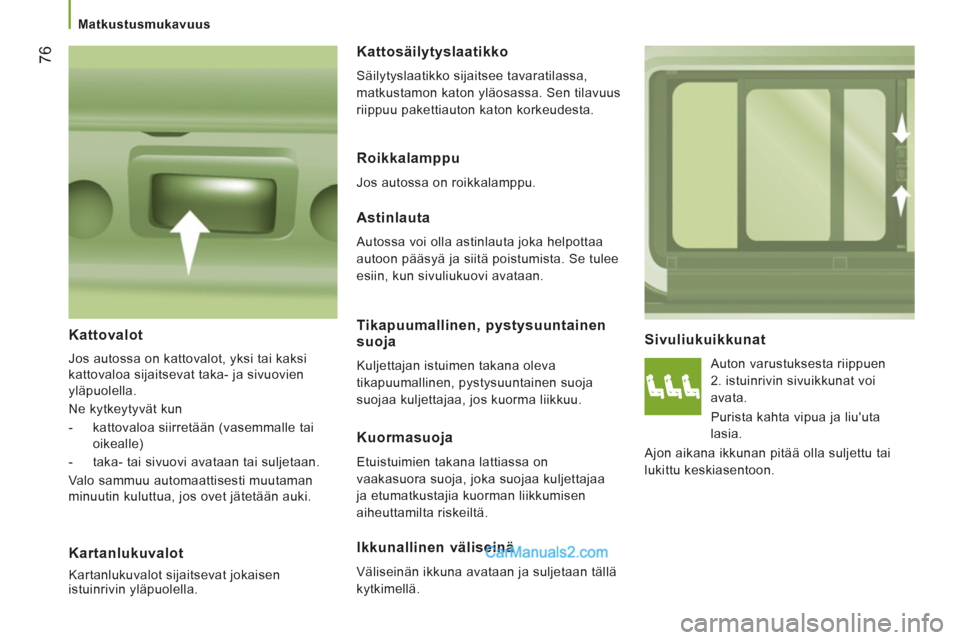

Matkustusmukavuus



Sivuliukuikkunat

Auton varustuksesta riippuen
2. istuinrivin sivuikkunat voi
avata.
Purista kahta vipua ja liu'uta
lasia.
Ajon aikana ikkunan pitää olla suljettu tai
lukittu keskiasentoon.
Astinlauta

Autossa voi olla astinlauta joka helpottaa
autoon pääsyä ja siitä poistumista. Se tulee
esiin, kun sivuliukuovi avataan.


Kattovalot

Jos autossa on kattovalot, yksi tai kaksi
kattovaloa sijaitsevat taka- ja sivuovien
yläpuolella.
Ne kytkeytyvät kun


- kattovaloa siirretään (vasemmalle tai
oikealle)

- taka- tai sivuovi avataan tai suljetaan.
Valo sammuu automaattisesti muutaman
minuutin kuluttua, jos ovet jätetään auki.

Kartanlukuvalot

Kartanlukuvalot sijaitsevat jokaisen
istuinrivin yläpuolella.
Kattosäilytyslaatikko

Säilytyslaatikko sijaitsee tavaratilassa,
matkustamon katon yläosassa. Sen tilavuus
riippuu pakettiauton katon korkeudesta.
Roikkalamppu

Jos autossa on roikkalamppu.
Tikapuumallinen, pystysuuntainen
suoja
Kuljettajan istuimen takana oleva
tikapuumallinen, pystysuuntainen suoja
suojaa kuljettajaa, jos kuorma liikkuu.
Kuormasuoja

Etuistuimien takana lattiassa on
vaakasuora suoja, joka suojaa kuljettajaa
ja etumatkustajia kuorman liikkumisen
aiheuttamilta riskeiltä.
Ikkunallinen väliseinä

Väliseinän ikkuna avataan ja suljetaan tällä
kytkimellä.

77
3
ERGONOMI
A ja MUKAVUU
S
Taustapeilit ja ikkunat
TAUSTAPEILIT JA IKKUNAT
TA U
STAPEILIT Ulkotaustapeilit

Ulkotaustapeilit ovat kaksisuuntaisia:

A - Yläpeili

B - Alapeili
Taustapeilit ovat pyöreänmuotoisia, jotta
sivunäkyvyys olisi parempi. Peilissä näkyvät
kohteet ovat todellisuudessa lähempänä
kuin miltä näyttää. Ota tämä huomioon
arvioidessasi etäisyyksiä.
Runkoon on sisäänrakennettu
sivusuuntavalot ja antennit, auton
varustetason mukaan (GPS, GSM, radio
jne).
Sähkötoiminen säätö

Virta-avaimen on oltava asennossa MAR .
Valitse taustapeilin asento kääntämällä
kytkintä.

1 Kuljettajan taustapeili:

A1 - Yläpeili

B1 - Alapeili
Liikuta kytkintä haluamaasi suuntaan.

2 Matkustajan taustapeili:

A2 - Yläpeili

B2 - Alapeili
Liikuta kytkintä haluamaasi suuntaan.
Sisätaustapeili

Peilin alareunassa olevalla vivulla voit
vaihtaa taustapeilin asentoa.
Päiväasento, työnnä vipua.
Yöasento häikäisyn estämiseksi, vedä vipua
itseesi päin.
Sähköisesti taittuvat taustapeilit

Paina tätä painiketta.
Taustapeilien huurteenpoisto

Paina takalasin lämmittimen
painiketta.

78


Taustapeilit ja ikkunat

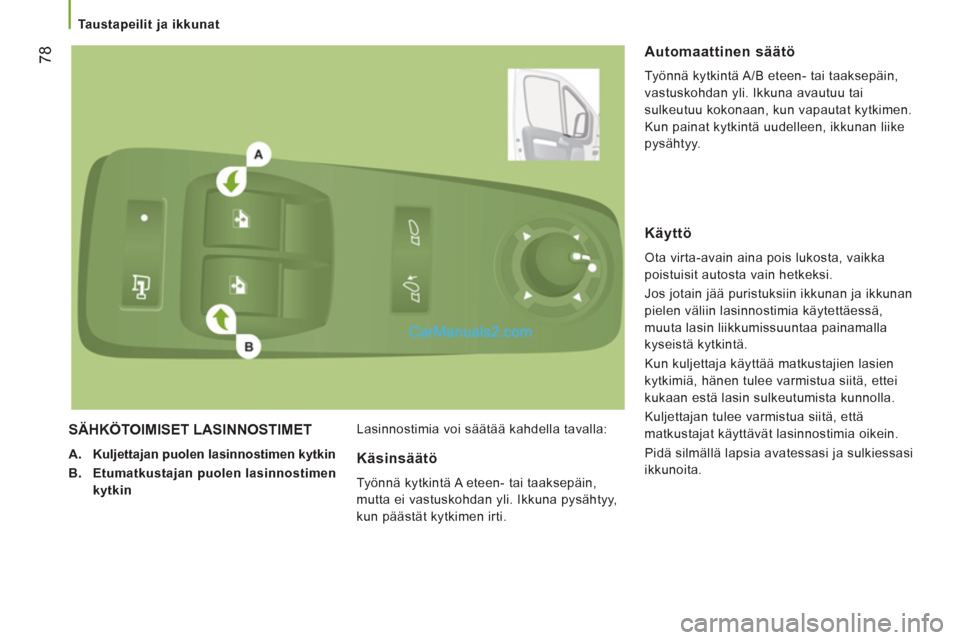

SÄHKÖTOIMISET LASINNOSTIMET



A. Kuljettajan puolen lasinnostimen kytkin

B. Etumatkustajan puolen lasinnostimen
kytkin
Lasinnostimia voi säätää kahdella tavalla:

Automaattinen säätö

Työnnä kytkintä A/B eteen- tai taaksepäin,
vastuskohdan yli. Ikkuna avautuu tai
sulkeutuu kokonaan, kun vapautat kytkimen.
Kun painat kytkintä uudelleen, ikkunan liike
pysähtyy.

Käsinsäätö

Työnnä kytkintä A eteen- tai taaksepäin,
mutta ei vastuskohdan yli. Ikkuna pysähtyy,
kun päästät kytkimen irti.




Käyttö

Ota virta-avain aina pois lukosta, vaikka
poistuisit autosta vain hetkeksi.
Jos jotain jää puristuksiin ikkunan ja ikkunan
pielen väliin lasinnostimia käytettäessä,
muuta lasin liikkumissuuntaa painamalla
kyseistä kytkintä.
Kun kuljettaja käyttää matkustajien lasien
kytkimiä, hänen tulee varmistua siitä, ettei
kukaan estä lasin sulkeutumista kunnolla.
Kuljettajan tulee varmistua siitä, että
matkustajat käyttävät lasinnostimia oikein.
Pidä silmällä lapsia avatessasi ja sulkiessasi
ikkunoita.
